离心泵结构及工作原理
离心式水泵结构、原理
一、离心泵的基本构造是由六部分组成的离心泵的基本构造是由六部分组成的分别是叶轮、泵体、泵轴、轴承、密封环、填料盒1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求平滑，以减少水流的磨擦损失。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。
转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热，太少又有响声并发热！滑动轴承是使用的是透明油作为润滑剂的，加油到油位线。
太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损。
为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封的间隙保持在0.25-1.10毫米之间为宜。
6、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成。
填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。
始终保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到1水封圈内使填料冷却！保持水泵的正常运行。
所以在水泵的运行巡回检查过程中对填料盒的检查是特别要留意！在运行600个小时左右就要对填料进行更换。
二、离心泵的过流部件离心泵过流部件有：吸进室、叶轮、压出室三个部分。
叶轮室是泵的核心，也是流部件的核心。
泵通过叶轮对液体的作功，使其能量增加。
离心泵的结构和工作原理
离心泵的结构和工作原理离心泵是一种流体泵，它基于离心力将液体从入口吸入泵内，经过离心运动，最终从出口处排出。
离心泵的主要工作方式是使用一个旋转的叶轮，通过离心力将液体推向泵的出口。
与其他类型的泵相比，离心泵的结构简单，易于维护和使用，并且在一些特定行业中被广泛应用，如水处理，油田开采，化工和建筑等领域。
下面将对离心泵的结构和工作原理进行详细介绍。
结构离心泵主要由以下几个部分组成：1. 泵轴：泵轴是和泵轴承配对的中心轴，同时也是连接泵壳和电机的组件。
2. 泵壳：泵壳是包裹叶轮和进口的静态部分，根据泵的类型和模型不同，泵壳也有不同的构造设计。
3. 叶轮：叶轮是离心泵的核心组件，其形状和大小取决于泵壳的大小和流量要求。
当叶轮旋转时，离心力会推动液体流向排出口。
4. 前盖和后盖：前盖和后盖是叶轮和泵轴之间的密封件，可以防止液体泄漏。
它们通常位于泵轴的一侧。
5. 轴承：轴承是支撑泵轴的组件，分为前后两个轴承。
前置轴承通常位于前盖与泵轴之间，后置轴承通常位于后盖与泵轴之间。
工作原理当电机启动时，泵轴开始旋转，叶轮随之旋转。
液体通过进口处进入泵壳，进入叶轮，并夹带叶轮的旋转动力。
绕着叶轮旋转的液体产生离心力，液体被推向泵壳的出口处。
在推进液体的时候，离心力会将液体压缩以增加流体压力。
压缩后的液体最终流出泵壳的排放口。
值得注意的是，在使用离心泵的过程中，流量和扬程是最重要的指标。
流量是指泵每单位时间内输送的液体体积，而扬程是指泵能提供的液位高度差。
泵的总扬程等于泵之前的高度差和泵内部的压力差。
总结离心泵是一种常见的机械泵，其结构简单，维护容易，在水处理、油田开采、化工和建筑等领域都有应用。
离心泵的工作原理是基于旋转的叶轮产生的离心力将液体推向泵的出口。
流量和扬程是离心泵运行的两个最重要的指标，对于离心泵的选择和使用至关重要。
离心泵的应用范围很广，适用于各种流体输送场合，如水、废水、油、化工品等。
以下是几个具体的应用场景：1. 水泵系统在自来水厂、工业用水和污水处理等场合，离心泵经常用于输送水或废水。
离心泵的构造与工作原理
离心泵的构造及原理离心泵在水处理行业、电力行业中应用最为广泛，这是由于其性能使用范围广（包括流量、压头及对介质性质的失迎性）、体积小、结构简单、操作容易、流量均匀、寿命长、购置费和操作费均较低等突出优点。
一、离心泵的基本结构离心泵的基本部件是分别是叶轮、泵体、泵轴、轴承、密封环、填料盒。
高速旋转的叶轮和固定的蜗牛形泵壳。
具有若干个（通常为4～12个）后弯叶片的叶轮紧固于泵轴上，并随泵轴由电机驱动作高速旋转。
1、叶轮是离心泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。
叶轮上的内外表面要求平滑，以减少水流的磨擦损失。
2、泵体也称泵壳，它是水泵的主体。
起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有转动轴承和滑动轴承两种。
转动轴承使用牛油作为润滑剂加油要适当一般为2/3-3/4的体积太多会发热，太少又有响声并发热！滑动轴承是使用的是透明油作为润滑剂的，加油到油位线。
太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，假如高了就要查找原因（是否有杂质、油质是否发黑，是否进水）并及时处理！5、密封环又称减漏环。
叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳磨擦产生磨损。
为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外助结合处装有密封环，密封的间隙保持在0.25-1.10毫米之间为宜。
6、填料盒主要由填料、水封环、填料筒、填料压盖，水封管组成。
填料盒的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进进到泵内。
始终保持水泵内的真空！当泵轴与填料磨擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。
离心泵的工作原理
离心泵的工作原理离心泵是一种常见的动力机械设备，广泛应用于工业、建筑、农业等领域。
它通过离心力将液体从低压区域输送到高压区域，实现液体的输送和增压。
下面将详细介绍离心泵的工作原理。
1. 离心泵的结构组成离心泵主要由泵体、叶轮、轴、轴承、密封装置等组成。
泵体是离心泵的主要部件，通常由铸铁、不锈钢等材料制成，用于容纳液体和支撑其他部件。
叶轮是离心泵的核心部件，它通过旋转产生离心力，将液体推向出口。
轴是连接电机和叶轮的部件，承受着叶轮的转动力和液体的压力。
轴承则起到支撑轴的作用，减少摩擦和振动。
密封装置用于防止泵体和轴之间的液体泄漏。
2. 离心泵的工作原理离心泵的工作原理基于离心力的作用。
当离心泵启动时，电机带动轴旋转，进而带动叶轮旋转。
叶轮的旋转产生离心力，使液体在叶轮的作用下产生离心力推向出口。
液体在进口处进入泵体，经过叶轮的旋转，被推向出口处，同时叶轮的旋转也会产生负压，使进口处形成真空，从而吸入更多的液体。
离心泵的出口处通常连接管道，将液体输送到需要的位置。
3. 离心泵的工作过程离心泵的工作过程可以分为进口过程、压力增加过程和出口过程三个阶段。
（1）进口过程：当离心泵启动后，液体从进口处进入泵体。
由于叶轮的旋转，液体被吸入叶轮中心，并随着叶轮的旋转逐渐向外推移。
（2）压力增加过程：当液体被推向叶轮的外缘时，离心力的作用使液体的动能转化为压力能。
液体的压力逐渐增加，达到泵的额定压力。
（3）出口过程：当液体达到一定压力后，通过出口管道排出离心泵。
液体的压力和流量取决于泵的工作状态和设计参数。
4. 离心泵的特点和应用领域离心泵具有结构简单、体积小、重量轻、效率高等特点，广泛应用于工业、建筑、农业等领域。
它可以输送各种液体，如水、油、酸碱溶液等，并可根据不同的工况要求选择不同类型的离心泵。
离心泵的应用领域包括供水、排水、循环冷却水、化工输送、石油化工、农田灌溉等。
总结：离心泵通过离心力将液体从低压区域输送到高压区域，实现液体的输送和增压。
离心泵的结构及工作原理
（5）、屏蔽式离心泵 如图1-7所示
屏蔽式离心泵的特点
化工厂常用的屏蔽泵, 属于单级悬臂式离心泵, 其结构图如图1-7所示； 屏蔽泵又称无填料泵, 这种泵用于输送易燃、易爆、有毒、有放射性及
二、离心泵的工作原理、 分类、型号及结构
（一）、离心泵的装置及工 作原理
1.为了使离心泵能正常工作， 离心泵必须配备一定的管路 和管件，这种配备有一定管 路系统的离心泵称为离心泵 装置。图1—1所示为离心泵 的一般装置示意图，主要有 底阀、吸入管路、出口阀、 出口管线等。
2.离心泵的工作原理
（4）、多级离心泵 如图1-4所示；
人们把若干个叶轮安装在同一个泵轴上, 每个叶轮 与其外周的液体导流装置形成一个独立的工作室, 这 个工作室与叶轮组成的系统可以认为是一个单级离心 泵, 每个工作室前后串联, 就构成了多级泵。与多个单 级离心泵串联相比, 多级泵具有效率高、占地面积小、 操作费用低、便于维修等优点。该泵流量范围为5— 720m3／h, 扬程最高达2800m。
贵重液体, 也可选作高压设备的循环用泵。其结构特点使泵的叶轮与电 机的转子在同一根轴上, 装在同一格密封的壳体内, 没有联轴器和封装 置, 从根本上消除了液体外漏。为了防止输送液体昱电气部分接触, 电 机的定子和转子分别用金属薄壁圆筒（屏蔽套）于液体隔离。屏蔽套 的材料应能耐腐蚀, 并具有非磁性和高电阻率, 以减少电动机因屏蔽套 存在而产生额外功率消耗。为了不干扰电机的磁场, 这种金属薄臂圆筒 采用奥氏体系非磁性材料（1Gr18Ni9Ti）制成。由于有屏蔽套, 增加 了电机转子和定子的间隙, 使电机效率下降, 因此, 要求屏蔽套的壁要 很薄, 一般为0.3—0.8mm. 屏蔽泵具有结构简单紧凑, 零件少, 占地少, 操作可靠, 长期不要检修 等优点。缺点是效率低, 比一般离心泵低26％—50％。

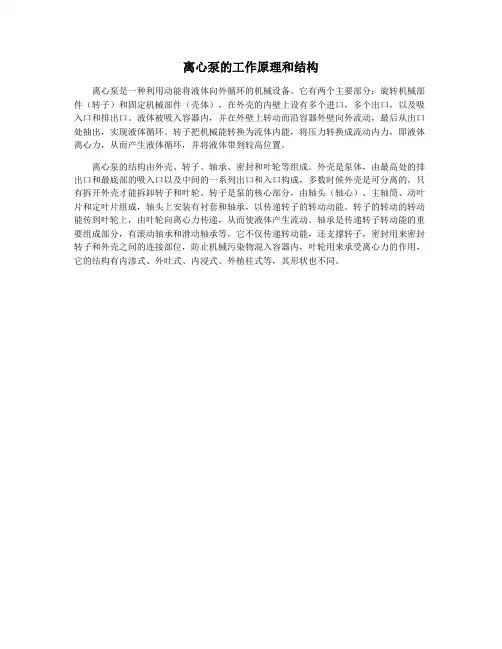

离心泵的工作原理和结构
离心泵的工作原理和结构
离心泵是一种利用动能将液体向外循环的机械设备。
它有两个主要部分：旋转机械部件（转子）和固定机械部件（壳体），在外壳的内壁上设有多个进口，多个出口，以及吸入口和排出口。
液体被吸入容器内，并在外壁上转动而沿容器外壁向外流动，最后从出口处抽出，实现液体循环。
转子把机械能转换为流体内能，将压力转换成流动内力，即液体离心力，从而产生液体循环，并将液体带到较高位置。
离心泵的结构由外壳、转子、轴承、密封和叶轮等组成。
外壳是泵体，由最高处的排出口和最底部的吸入口以及中间的一系列出口和入口构成，多数时候外壳是可分离的，只有拆开外壳才能拆卸转子和叶轮。
转子是泵的核心部分，由轴头（轴心）、主轴筒、动叶片和定叶片组成，轴头上安装有衬套和轴承，以传递转子的转动动能。
转子的转动的转动能传到叶轮上，由叶轮向离心力传递，从而使液体产生流动。
轴承是传递转子转动能的重要组成部分，有滚动轴承和滑动轴承等，它不仅传递转动能，还支撑转子，密封用来密封转子和外壳之间的连接部位，防止机械污染物混入容器内，叶轮用来承受离心力的作用，它的结构有内渗式、外吐式、内浸式、外植柱式等，其形状也不同。
离心泵工作原理与结构形式
离心泵工作原理与结构形式一、工作原理工作原理离心泵结构示意2－1－11—吸入室；2—叶轮；3—轴；4—轴封；5—蜗室；6—压出室被送液体经吸入室进入泵内,并充满泵腔,原动机驱动轴带动叶轮旋转,叶轮的叶片带动被送液体与叶轮一起旋转,在离心力的作用下,被送液体由叶轮中心向叶轮边缘流动,其速度(动能)逐渐增大,在流出叶轮的瞬间其速度最大,然后进入蜗室,被送液体速度逐步降低,将大部分动能转换为压力能,再经压出管进一步降低速度,被送液体的压力继续升高,达到需要的压力后将液体压入泵的排出管路。
当液体由叶轮中心流向叶轮边缘后,叶轮中心呈现低压状态,泵外的液体在泵外与叶轮中心部分的压差作用下进入泵内,再由叶轮中心流向液轮边缘。
如此叶轮连续旋转,泵连续地吸入和压出被送液体,完成对液体输送。
只有在泵腔内充满液体时,液体从叶轮中心流向边缘后,在叶轮中心部分才能形成低压区,泵才正常和连续地输送液体。
为此离心泵启动前,必须将泵内充满液体,排净空气，称作灌泵。
二、结构（一）主要结构型式1.卧式单级单吸离心泵卧式单级单吸离心泵在炼油化工生产装置中应用的数量最多,一般用于炼油化工生产的进料泵、回流泵、循环泵和产品泵等。
2.卧式单级双吸离心泵在炼油化工生产中常用作回流泵、塔底泵及冷却塔水泵等。
图2-1-2卧式单级单吸离心泵图2-1-3 卧式单级双吸离心泵1—支撑；2—泵轴；3—托架；4—轴封；5—泵盖；6—叶轮；7—泵壳3.卧式多级离心泵在炼油化工生产中主要用于锅炉和废热锅炉给水泵,高压液氨输送泵, 高压甲铵泵和铜氨液泵等。
4.立式离心泵立式离心泵其安装基础的顶面为 NPSH 计算准面,故可得到较大的NPSHA值,有利于防止汽蚀。
炼油化工生产中,立式离心泵主要用于输送液氨、液态烃( 甲烷、乙烷、乙烯、丙烯等 ),以及液氧、液氮等物料的产品泵、给料泵、塔底泵和回流泵等。
图2-1-4 分段式多级离心泵图2-1-5水平剖分式多级离心泵图2-1-6 筒式多级离心泵5.液下泵液下泵属于立式离心泵的一种(见图2-1-8)。
离心泵工作原理
离心泵工作原理离心泵是一种常见的流体输送设备，广泛应用于工业生产、建筑工程、农业灌溉等领域。
它通过离心力将液体从低压区域输送到高压区域，实现了液体的输送和增压。
下面将详细介绍离心泵的工作原理。
1. 离心泵的结构离心泵主要由泵体、叶轮、轴、轴承和密封装置等部分组成。
泵体是离心泵的主体部分，通常由铸铁、不锈钢等材料制成，具有良好的耐腐蚀性和强度。
叶轮是离心泵的核心部件，它通过高速旋转产生离心力，将液体从进口处吸入并向出口处排出。
2. 工作原理离心泵的工作原理基于离心力的作用。
当离心泵启动后，电机带动轴高速旋转，叶轮也随之旋转。
液体通过进口管道进入泵体，然后被叶轮的叶片吸入。
由于叶轮的旋转，液体被迫向外移动，产生了离心力。
离心力使得液体的压力增加，从而将液体推向出口管道，最终实现液体的输送和增压。
3. 叶轮的设计叶轮的设计是离心泵工作原理中的关键因素。
叶轮通常由多个叶片组成，叶片的形状和数量会影响离心泵的性能。
一般来说，叶片越多，离心泵的输送能力越大，但也会增加泵的阻力。
叶轮的形状通常是曲线形状，这样可以减小流体在叶轮上的冲击和损失，提高泵的效率。
4. 泵的启动和停止离心泵的启动通常需要通过电机来实现，电机带动轴和叶轮旋转。
在启动过程中，需要确保泵内没有空气，否则会影响泵的正常工作。
离心泵的停止通常是通过切断电源来实现，停止供电后，泵体内的液体会停止流动。
5. 注意事项在使用离心泵时，需要注意以下几点：- 确保离心泵的进口和出口管道畅通无阻，以免影响泵的工作效果。
- 定期检查离心泵的密封装置，确保泵体内的液体不会泄漏。
- 注意泵的工作温度范围，避免超过泵的承受能力。
- 定期检查泵的轴承和密封装置，确保其正常运转。
总结：离心泵通过离心力将液体从低压区域输送到高压区域，实现了液体的输送和增压。
其工作原理基于叶轮的旋转产生的离心力。
离心泵在工业生产、建筑工程、农业灌溉等领域有着广泛的应用。
在使用离心泵时，需要注意泵的结构、启动和停止方式，以及定期检查和维护等事项，以确保其正常运行和延长使用寿命。
离心泵的基本结构和工作原理、水泵的日常保养及维护
离心泵的基本结构和工作原理,水泵的日常保养及维护一、离心泵的基本结构与工作原理1、离心泵水泵是依靠叶轮的高速旋转来使流体获得较大的动能，并依靠流道口的蜗壳断面变化使流体的动能转化为压力能，水流在叶轮中的流动主要是收到离心力的作用。
离心式泵工作示意图2、离心泵的基本结构主要部件包括：叶轮、泵轴、泵壳、泵座、填料盒（轴封装置）、轴承座等。
几种典型离心泵二、水泵的日常保养及维护1、经常检查轴承润滑的数量和质量，及时补充油量和变质的油，同时要按规程定期更换润滑油，及时清洗补油器内外。
2、检查填料（机封）磨损情况。
使填料的滴水在30-60m1∕min,机封无漏泄漏现场。
同时集水槽排水应畅通，不存在积水现象。
3、经常检查地脚螺栓和管道的连接螺栓有无松动现象，并及时紧固，处理不了应及时上报。
4、测量水泵机组震动情况和轴承温度。
5、检查阀门的密封，做到不漏水、不漏油、不漏气、无锈迹。
6、经常注意仪表的指示是否正确，发现仪表失灵或损坏应及时上报。
7、设备外观做到防腐有效，铜铁分明，无锈蚀，不漏水，不漏油，不漏电。
8、各部零件应完整，设备铭牌、标志牌应清洁明晰。
♦保持架断裂三、离心泵常见故障及处理方法1、启动后不出水的原因及排除方法3、水泵功率消耗过大的原因及排除方法故障摩因掉除方决I 水第、电机的地脚・桂松动拧素地,・母叶轮擅坏或局部堵东更排叶融，清K杂物泵”学■或轴承担坏校正累M,支典轴承取轴■的时中性Ie，新校∙收触・噢水水位大高.见水系统篇■,***<久性樊高发水池水位，幢鹿址水系统的承, _________________________ 1叶轮平皆性於"登速行♦平街送*叶轮螺母松动_______________ ——.5、轴承发热的原因及排除方法6、填料函发热或漏水过大的原因及排除方法7、运行中突然停止出水的原因及排除方法。
离心泵的结构和工作原理
第二章流体输送机械流体输送机械——指向流体供给机械能的设备。
泵——输送液体的设备压缩机——输送气体的设备流体输送机械分类：1．叶轮式（动力式）—依靠高速旋转的叶轮给液体动能，后再转变为静压能；离心泵﹑轴流泵2．容积式（正位移式）—依靠机械密封的工作空间作周期性的变化，挤压流体，以增加流体的静压能；往复泵﹑旋转泵3．流体动力作用式—利用流体流动时，动能与静压能相互转换来吸送流体；喷射泵气体输送机械：通风机，鼓风机，压缩机，真空泵第一节离心泵一、离心泵的结构和工作原理离心泵具有结构简单、流量大且均匀，操作方便的优点。
1．结构——由一高速旋转的叶轮和蜗状泵壳所组成。
2．工作原理（1）离心泵的操作灌液——克服气缚现象启动——先关闭出口阀门，再合闸运转——逐步开启出口阀门，调节流量停车——先关闭出口阀门，再拉闸（2）工作原理：1）液体的排出2）液体的吸入离心泵能不断地输送液体，主要是依靠泵内叶轮的高速旋转和逐渐扩大的通道，液体在泵壳内因离心力作用而获得了能量（动能）以提高压强。
（3）气缚现象——若离心泵在启动前，未灌满液体，壳内存在空气，使密度减小，产生的离心力就小，此时在吸入口所形成的真空度不足以将液体吸入泵内。
所以尽管启动了离心泵，但不能输送液体。
二、离心泵的主要性能参数离心泵铭牌上标注的参数——1．流量qV（送液能力）：指单位时间内泵能输送的液体量[L/s，m3/h]2．扬程He（泵的压头）：指单位重量液体流径泵后所获得的流量。
[m液柱]测定压头的实验：在1-1与2-2截面间列伯努利方程注意：泵的扬程不能仅仅理解为升举高度。
3．功率和效率（1）有效功率：单位时间内液体由泵实际得到的功。
Pe=HeqVg [w]（2）轴功率：泵轴从电动机得到的实际功率Pa（3）效率1）容积损失——由泵的泄漏所造成的。
a. 离开叶轮的高压液体，在吸入口与泵壳间的间隙回流到吸入口；b. 液体由轴套处，流出外界。
因此泵所排出的液体量小于泵的吸入量。
离心泵的结构及工作原理
离心泵的结构及工作原理离心泵是一种常见的流体机械设备，主要用于输送液体。
其结构和工作原理十分简单，但其功能却非常重要。
下面将详细介绍离心泵的结构和工作原理。
一、离心泵的结构：离心泵主要由以下几个部分组成：1.泵体：泵体是离心泵的主要组成部分，通常由铸铁、不锈钢或塑料等材料制成。
泵体包含进口和出口，分别连接进水管和出水管。
进口和出口之间通常有一个泵腔，用于容纳液体。
2.叶轮：叶轮是离心泵的主要工作部件，通常由金属或塑料制成。
它位于泵体内部，并与电机轴连接。
叶轮上通常有几个叶片，可以通过电机的运转带动叶轮旋转。
3.导叶：导叶位于叶轮的后方，通过调节导叶片的角度来改变出口流量。
4.导流壳体：导流壳体围绕叶轮和导叶组件，通过与叶片的紧密配合，有效改变流体的动能。
5.机械密封：离心泵的进口和出口之间需要进行有效的密封，以防止液体泄漏。
常见的密封方式包括填料密封和机械密封。
二、离心泵的工作原理：离心泵的工作原理是基于离心力的作用来实现液体的输送。
其工作原理可以归纳为以下几个步骤：1.进水：当离心泵开始工作时，液体通过进水管进入泵体。
进水管通常位于泵体的中心位置，使得液体能够均匀地进入泵腔。
2.旋转叶轮：电机的驱动下，叶轮开始旋转。
由于叶片的几何形状，叶轮在旋转过程中产生离心力。
离心力使得液体从叶轮的中心位置向外部扩散。
3.动能转化：当液体离开叶轮时，其动能会被转化为压力能。
此时，液体的压力会增加，同时速度会减小。
4.导叶调节：液体离开叶轮后，进入导流壳体。
导叶的角度可以调节，通过改变液体的流动路径来控制流量和压力。
导叶的角度越大，泵的出口流量越大。
5.出水：最终，液体通过出水管从泵体中排出。
液体通过这个过程始终保持了流体的连续性。
综上所述，离心泵通过叶轮的旋转产生的离心力将液体从进水管输送到出水管。
通过调整叶轮的旋转速度和导叶的调节，可以实现对流量和压力的控制。
离心泵在许多行业中广泛应用，例如建筑、化工、农业等，其简单的结构和高效的工作使其成为重要的流体输送设备。
简述离心泵结构与工作原理
简述离心泵结构与工作原理
离心泵是一种常见的水泵类型，它的工作原理是利用离心力和动能转换来将液体送出。
离心泵的结构主要由以下几个部分组成：
1. 泵壳：离心泵通常具有一个圆筒形的泵壳，用于封装和支撑其他部件，并提供流体的进出口。
2. 叶轮：叶轮是离心泵的关键部件，它通过旋转产生离心力，并将液体向外抛出。
叶轮通常由多个弯曲的叶片组成，可以分为封闭式叶轮和开放式叶轮两种类型。
3. 泵轴：泵轴是叶轮的转动轴，将电机或其他动力源的转动力传递给叶轮。
4. 导叶：导叶位于叶轮后方，它的作用是将离心泵进口的流体引导到叶轮中，增加进口流速，提高叶轮的效率。
5. 泵座和机座：泵座和机座用于支撑泵壳和电机等其他部件，同时提供了组装和维修的方便。
离心泵的工作原理如下：
1. 进口压力：当液体从进口进入泵内时，由于进口管道较长，形成一定的进口压力。
如果进口液体的压力较高，可以降低泵的吸入高度，从而减少泵的功耗。
2. 离心力：电机或其他动力源带动泵轴旋转，使叶轮也随之旋转。
液体被叶轮的离心力挤压，同时叶轮的旋转还可以增加液体的流速和动能。
3. 出口压力：当液体被叶轮抛出后，由于叶轮的旋转和泵壳的形状，形成一定的出口压力。
出口管道的直径较小，可提高出口液体的压力。
4. 内部流动：液体在离心泵内部的流动主要由泵壳、叶轮、导叶和泵壳的封闭性等因素影响，使液体按照一定的流动路径通过离心泵的进出口。
通过上述工作原理，离心泵可以将液体从低压区域输送到高压区域，适用于各种水处理、供水和排水等领域。
离心泵的工作原理
离心泵的工作原理标题：离心泵的工作原理引言概述：离心泵是一种常见的水泵，通过离心力将液体送至出口处。
其工作原理基于离心力的作用，通过旋转叶轮产生离心力，从而将液体抛出泵体。
本文将详细介绍离心泵的工作原理。
一、离心泵的结构1.1 泵体：离心泵的主体部分，通常由金属或塑料制成，用于容纳叶轮和液体。
1.2 叶轮：离心泵的关键部件，通过旋转产生离心力，将液体送至出口处。
1.3 泵轴：连接电机和叶轮的部件，传递旋转动力。
二、离心泵的工作原理2.1 吸入液体：当离心泵启动时，叶轮开始旋转，产生负压，使液体从进口处被吸入泵体内。
2.2 旋转叶轮：叶轮旋转时，液体被抛出叶轮，形成离心力，加速液体流动。
2.3 排放液体：液体在叶轮作用下被送至出口处，完成液体输送的过程。
三、离心泵的性能参数3.1 流量：离心泵每单位时间内能输送的液体体积。
3.2 扬程：离心泵能够克服液体重力的高度。
3.3 效率：离心泵输送液体时的能量转化效率。
四、离心泵的应用领域4.1 工业：离心泵广泛应用于工业生产中，用于输送液体、冷却系统等。
4.2 农业：离心泵用于灌溉、排水等农业领域。
4.3 建筑：离心泵用于建筑排水、供水等领域。
五、离心泵的维护与保养5.1 定期检查：定期检查叶轮、泵体等部件是否磨损，及时更换。
5.2 清洗保养：定期清洗泵体内的杂质，保持泵的通畅。
5.3 润滑维护：保持泵轴的润滑，延长离心泵的使用寿命。
结语：离心泵作为一种常见的水泵，其工作原理简单明了，通过离心力将液体输送至出口处。
了解离心泵的结构和工作原理，有助于更好地应用和维护离心泵，确保其正常运行。
希望本文能够帮助读者更深入地了解离心泵的工作原理。
离心泵的结构及工作原理
二、离心泵的工作原理、 分类、型号及结构
（一）、离心泵的装置及工 作原理 1、为了使离心泵能正常工 作，离心泵必须配备一定的 管路和管件，这种配备有一 定管路系统的离心泵称为离 心泵装置。图1—1所示为离 心泵的一般装置示意图，主 要有底阀、吸入管路、出口 阀、出口管线等。
2、离心泵的工作原理
2、离心泵的结构
离心泵的品种很多，各种类型泵的结构虽然不同，但主要零 部件基本相同。 主要零部件有泵壳、泵盖、泵体、叶轮、密封环、泵轴、机封或 填料函、联轴器、轴承等。
（1）、单级单吸离心泵如图1-5所示
1-叶轮背帽 2-叶轮背帽止回垫 3-叶轮外口环 4-叶轮内口环 5-密封填料 6-密封填料压盖 7-支撑轴承压盖 8-支撑轴承 9-托架 10-止推轴承 11-油封 12-泵轴 13-叶轮键 14-挡油环 图1-5 B型泵
离心泵的结构、工作原理
一、概述
1、泵是输送液体并提高液体压力的机器。 2、泵分为化工用泵、水泵。 3、主要差异：特殊材料和设计，防止腐蚀和适应
化工工艺， 包括结构、轴封、材料及检修难度。
4、化工用泵的要求
（1）适应化工工艺要求运行可靠。 （2）耐腐蚀，耐磨损。 （3）满足无泄漏要求。 （4）耐高温或耐低温并能有效连续工作。
（四）、离心泵型号及结构 1、离心泵的型号
表1-1离心泵基本类型代号 型 号 IS B或BA D或DA DL Y YG F P 泵 的 名 称 ISO3国际标准型单级单吸 离心水泵 单级单吸悬臂式离心清水 泵 多级分段式离心泵 多级立式管形离心泵 离心式油泵 离心式管道油泵 耐腐蚀泵 屏蔽式离心泵 型 号 S或sh DS KD KDS Z FY W WX 泵 的 名 称 单级双吸式离心水泵 多级分段式首级为双吸叶 轮 多级中开式离心泵 多级中开式首级为双吸叶 轮 自吸式离心泵 耐腐蚀液下式离心泵 一般旋涡泵 旋涡离心泵
