模拟运输振动试验机作业指导书

合集下载

包装运输振动模拟台操作保养作业指导书[模板]

1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精密度、精密度在受控状态；以延长仪器/量具使用周期，特制定本作业指导书。

2. 概述适用于整箱产品，模拟汽车运输振动试验台对各类物品在公路汽车运输过程中所承受的振动。

3. 术语4. 操作说明4.1准备工作：4.1.1电源及接地线之确认，电源线是否依照规格妥善连接，并确实接地；4.1.2机器安装在水平的地面上；4.1.3调节夹紧试样，将试样平衡放置已调整的护栏装置内，固定装夹试验样，夹紧力应适当，以免夹伤被测试样。

4.2操作步骤：4.2.1将测试产品放置振动台中心位置；4.2.2用手扭松定位栏上的螺母；4.2.3用双手平行拍打移动，将测试产品用夹具固定好后，扭紧螺母；4.2.4接通电源；4.2.5将控制台“电源键”开关打开（绿色开）；4.2.6启动马达按“启动键”（绿色灯亮）；4.2.7调节计时器，单位H小时；例：“0002H”工作时间是2小时（自动停机）。

4.2.8调速器从左往右加速；4.2.8.1最低速度不低于100转；4.2.8.2最高速度不超过300转；4.2.9测试完毕按“停止”键（红色灯亮），此时马达断电，取下样品，记下测试数据；4.2.10按“电源键”开关关闭电源。

4.3定位移正弦定频振动试验的时间选择：转速（次/min）频率（Hz）试验时间（min）150 2.5 79180 3.0 66210 3.5 57240 4.0 50270 4.5 44300 5.0 404.4运输距离与振动试验时间选择：运输距离（km）试验时间（min）500以下30500～1000 601000～1500 901500～2000 1202000～2500 1502500以上1804.5模拟运输振动测试标准：当客户有要求时，根据客户需求设定转速及测试时间；如没有要求时按5.3和5.4要求设定转速及测试时间。

4.6操作保养注意事项：4.6.1仪器最大试验负载100kg，不允许超载；4.6.2每天检查设备有无受蚀，在设备的外表面喷防锈油保养；4.6.3清洁仪器表面灰尘、杂物；4.6.4供电系统连接是否正常、安全；4.6.5开启电源开关，仪器是否运行正常，有无噪声。

Q-Q-3-31 A1 模拟运输振动仪作业指导书

型号核准审核日期BF-SV-1002013.6.18扭松（操作前需要确认电源开关是否拨在OFF未通电状态），再按照箱子的尺寸将四个2.将电源开关拨至ON状态，此时电源指示灯亮，如图3所示。

确认转速表上显示的转速与客户要求是否一致，如图5/6所示。

箱重新测试，并将测试结果记录在《模拟运输振动测试表》上；如有不良时立即通知QE及工程师进行分析，并开出《品质异常处理单》跟进结果。

6.按照1~5步骤对下一订单产品进行测试。

2.在放置测试产品时请勿通电作业，防止电击。

3.此机器应远离可燃物，爆炸物及高温发热地方。

4.不要放置大于300KG的负载，切勿快速扭动旋钮，机器运作时请不要靠近注意安全。

6.使用后必须及时切断电源，清洁仪器。

1.每个新订单必须做振动测试，测试数量：每订单/箱。

2.CWSZ客户测试标准要求：转速为300转/分，时间为48分钟。

3.振幅为25.4mm（1英寸），振动方式为往复式。

4.其它产品如果客户无要求测试标准时，请参照ISTA美国运输协会标准要求为：振幅25.4 mm（1英寸，固定），频率为1.5~5Hz（或150~300转/分钟可调）测试。

制订或修订日期制订、修订內容版本修订者确认者5.测试产品必须由QA全检测试后再进行振动测试，测试完后再由QA全检外观是否损坏及测2013.6.18新导入A1谢小伟唐运成试功能是否正常。

本文件保存期限：最后一次生产后3年。

模拟运输振动测试仪3.打开计时器的上盖设定时间，H表示小时，M表示分钟，S表示秒，时间调[+]为数字加大，[-]为数字减小，然后把时间调到客户要求标准内，如图4所示。

5.测试完成，确认时间及转速是否有异常，然后将电源开关拨至OFF，取下测试产品，再拆4.按下[运行]键，将[调速旋钮]慢慢由顺时针方向调到所需转速150~300转/分内，调好后三、注意事项：四、测试要求：5.如果遇到突发状况或机器运行不正常时请及时按下[停止按键]，以防对人体造成伤害。

QEOH-SJ-PB-022 模拟汽车运输振动台操作指导书

福建省锐驰电子科技有限公司Fujian Ruichi Electronic Technology Co.,Ltd.文件名称模拟汽车运输振动台操作指导书版本 1.1 页码1/2 文件编号QEOH-SJ-PB-022 生效日期2016年03月01日修订履历序号版本修订日期条款修订内容修订者批准者1 1.0 2015.12.29 全文新建立吴炳聪李小红2 1.1 2016.03.01 封面“发文范围”改为“会签栏”；“鑫达集团”改为“福建省锐驰电子科技有限公司”林榕李小红会签栏管制章编制审核批准收文部门福建省锐驰电子科技有限公司页码2/2 Fujian Ruichi Electronic Technology Co.,Ltd.文件名称模拟汽车运输振动台操作指导书文件编号QEOH-SJ-PB-022 1、目的为了使操作人员明白模拟汽车运输振动台之操作，避免因错误操作造成仪器损坏或失效及测量不准确等，特制订本办法以规范之。

2、范围适用于本公司模拟汽车运输振动台的操作使用。

3、环境条件3.1 温度：正常室温下进行。

3.2 湿度：正常室内湿度下进行。

4、操作步骤4.1 将被测品包好放置在测试平台上固定好，（此操作必须在设备未通电的状态下进行，请勿超载运作）。

4.2 铝制滑杆安装夹把测试样品紧紧固定住（振动次数为14200次）。

4.3 打开电源。

4.4 设定振动试验时间，H表示小时，M表示分钟，S表示秒，时间调节【+】为数字加大，【-】为数字减小。

4.5 按【启动】键，将【调速器】旋钮慢慢顺时针方向调整，调到所需转速100-300转/分（转速根据产品重量来调节，一般产品振动刚好跳离台面1-2mm），可在【转速表】观察，当转速达到所需之转速，按【计时开关】开始计时。

当机器运转到所设定的时间后，机台将自动停机，处于待机状态；基于总振动次数为14200次，公式为总振动次数=转速×时间。

4.6 工作完毕，然后断开电源开关，取下试品检查并记录。

模拟运输震动台操作指引

文件更改简历
版本
更改类别
更改内容简要
生效日期
增加
删除
日期
作废
A/01
首版发行
本文件分发部门：
□总经理□包装部□采购部
□行政部□注塑部□计划部
□SMT□仓库部□财务部
□品管部□工程部□装配部
□生产部
□其它：
制定部门
编制人审核批准生日期受控印章1目的
确保操作者正确使用模拟运输震动台。
2范围
适用于本厂模拟运输震动台
3职责
3.1QA部组长负责监督本作业指引的执行
3.2QA试验员负责模拟运输震动台的使用
4使用步骤
4.1将准备进行震箱测试的产品按模拟运输测试规程要求放在振动台上。
4.2将振动台电源插头接在AC220V的电源上。
4.3将右下角的红色按钮按在“1”位，按钮灯亮启动震动台。
4.4调节启动按钮上面的调速旋钮，直到达到预定的转速。（可通过转速显示屏监视）
4.5调节左边时间旋钮直到达到预定的时间。
4.6测试完毕，将启动按钮按在“0”位。拔下插头或关闭插座电源。
5注意事项
5.1调节速度旋钮应在启动震动台15秒后进行，动作应缓慢。
5.2通常情况下，速度和时间已设定好，不用调节，按下启动按钮即可。

运输测试（震箱）作业指导书

运输测试（震箱）作业指导书
1.0 ⽬的
建⽴此标准，以评估包装成品在运输时所受到的震荡造成的影响；
2.0范围
适⽤于本⼚所有玩具产品（除客户指定⽆需测试外）；
3.0 测试设备
3.1震台
4.0 试验样办
4.1样办未经任何滥⽤试验；
4.2样办需经检验外观、性能OK之成品；
5.0 测试程序
5.1 将两箱包装好的产品放在震台上，其中⼀箱正⾯封⼝向上，另⼀箱正⾯封⼝向下，调节震机档板，使挡板距卡通箱外箱距离⾄少10MM；
5.2 将震台的震荡频率调⾄200±10RPM，震动60分钟，再将两箱成品于⽔平⽅向转动90°，震动60分钟；如果卡通箱因尺⼨问题⽽不能转到90°则可以⽔平⽅向转动180°；
5.3对于⼀箱成品，先X轴⽅向放置震动60分钟，再Y轴⽅向放置震动60分钟；
5.4震箱测试完后开箱检查样办；
5.5若客户有特别要求，按客户要求测试；
6.0 判定
6.1震箱测试后卡通箱烂或产品外观及功能损坏则评定为来不合格；。

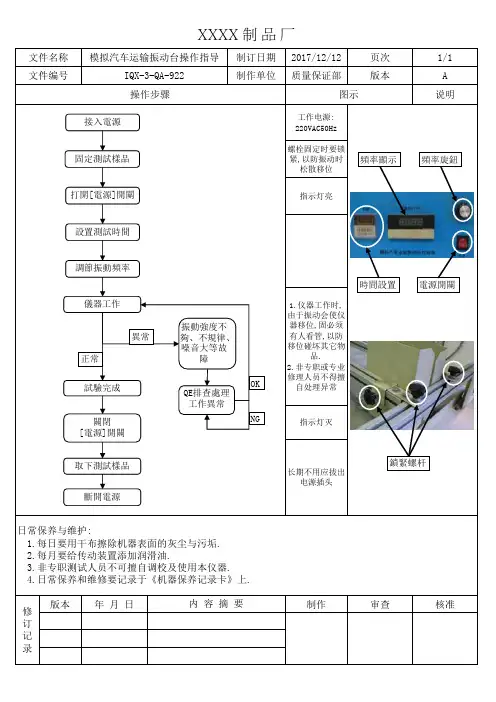

模拟汽车运输振动台操作指导

文件名称文件编号
XXXX 制品厂
模拟汽车运输振动台操作指导 IQX-3-QA-922 操作步骤
制订日期制作单位
2017/12/12
页次
质量保证部
版本
图示
接入電源固定測試樣品
工作电源: 220VAC50Hz
螺栓固定时要锁紧,以防振动时
松散移位
頻率顯示
打開[電源]開關
指示灯亮
1/1 A 说明
頻率旋鈕
設置測試時間
調節振動頻率
儀器工作
正常
異常
試驗完成
關閉 [電源]開關
取下測試樣品Βιβλιοθήκη 斷開電源振動強度不夠、不規律、噪音大等故
障
OK QE排查處理工作異常
NG
時間設置
1.仪器工作时, 由于振动会使仪器移位,固必须有人看管,以防移位碰坏其它物
品. 2.非专职或专业修理人员不得擅
自处理异常
電源開關
指示灯灭
长期不用应拔出电源插头
鎖緊螺杆
日常保养与维护: 1.每日要用干布擦除机器表面的灰尘与污垢. 2.每月要给传动装置添加润滑油. 3.非专职测试人员不可擅自调校及使用本仪器. 4.日常保养和维修要记录于《机器保养记录卡》上.
修版本订记录
年月日
内容摘要
制作
审查
核准

模拟汽车运输振动试验指导书

批准: 审核: 拟制:
1.0 目的
规范测试方法及条件，为相关测试提供依据，使公司产品性能能更好的满足客户需求；2.0 适用范围
适用于本公司生产的所有产品；
3.0权责区分
3．1各送测部门负责被测样品的制作和提供；
3．2检测中心负责依此指导书的测试条件进行测试；
3．3品管部负责对测试后的结果进行判定；
4.0检测方法及标准:
4．1测试设备：模拟汽车运输振动台；
4．2测试条件：振动频率200Hz
振幅25.4mm
时间4H
4．3测试方法：1、将已经打好包装的产品放置工作台的中央，移动四个活动夹板将产品夹
牢，并锁紧手柄螺丝；
2、接通电源，将控制面板上的速度旋钮旋到最小，设定好工作时间；
3、打开电源开关，右旋速度调至试验所需速度；
4、测试完毕待机停止后，取下产品，关掉电源开送按钮；
4．4判定标准：取下产品后先进行外观检查，表面有没有严重的划伤（以手触摸时有感觉为标准），再查看是否有部件掉落，然后进行功能检测（各项功能指标以
技术规格书上的数据为标准）；
5.0注意事项：
1、发现异常情况时，立即关闭电源开关；
2、整个测试完毕后，切断所有电源，速度左旋到最小；
3、装待测试样品时，一定要装牢固，拧紧螺丝锁扣；
4、测试中发现测试样品未夹紧时，应停机后重夹牢，机未停时严禁操作；
5、测试样品尽可能放在中间，试样品不可超出工作台面，不可超载（此设备最大载重100KG）。

模拟汽车运输震动试验机作业指导书

上海帕布洛厨卫有限公司作业指导书文件编号2013-0703制订日期2013/8/3 模拟汽车震动运输试验机作业指引版本A/0 制订部门技术部供电电压：AC220V 50HZ 振动频率：100-300(转/分)可调振幅：1英寸（25.4MM）最大载重：100KG一、试验要求及标准：ISTA测试标准是美国运输协会标准，ASTM是美国材料协会标准，两个标准对模拟运输振动的设备要求都是：振幅为25.4mm(1英寸，固定)，频率1.5—5Hz(或100-300转/分钟可调)，其试验依据为：T=14200/CPM(基于总振动次数为14200次),试验速度选择方式.试验速度(CPM) 对应频率(Hz) 测试时间(M)150 2.5 95180 3 79二、准备事項：1.实验前检查试验机电源接线是否正确无误；2.实验前检查试验机各运行命令是否正常。

三、操作步骤：1.将待测产品放置工作台的固定架上，并上产品固定牢靠。

2.接通电源，将控制面板上的速度旋钮旋到最小，设定好工作时间（要求振动时间一小时）；3.打开电源开关（即启动），右旋速度调至试验所需速度（要求在250 RPM以上），速度不能低于90RPM；4.发现异常情况，可直接关闭电源开关；5.测试完毕待机停后，取下产品，关掉电源开关按键；6.若要继续试验，可重复以上操作1～5；7.整个测试完毕后，切断所有电源，速度左旋到最小。

四、注意事项：1.装待测试样品时，一定要装牢固，拧紧螺丝锁扣；2.测试中发现产品未夹紧时，应停机后重新夹牢，机未停时严禁操作；3.测试产品尽可能均匀放置；4.每次测试产品共重量不得高于70kg。

5.在振动过程中要不定时，检看测试产品的状况，防止产品滑落。

6.必要时，将对所测产品进行通电振动。

7.绝对禁止试验爆炸性，可燃性及高腐蚀性物质；8.严禁没有经过培训的人员操作试验机，操作人员完成工作后,请务必关闭试验机后面的电源开关。

五、保养：1.定期查看振动台各部螺丝是否有松动情况，并做到及时处理。

模拟汽车运输振动测试指导书

ISTA/ASTM标准有关测试方法表:
试验速度(RPM)
对应频率(Hz)
测试时间T(M)
150
2.5
95
180
3.0
79
210
3.5
66
240
4.0
60
270
4.5
53
300
5.0
48
七.测试结果的判定:
7.1试验样品的外观不应有磨损,变形等不良现象,不应有影响使用的机械性能和电性能方面的缺陷.
八.安全事项:
5.4接通电源.
5.5将控制台POWER开关打开(顺时针开,逆时针关)
5.6起动马达按START键(顺时针开,逆时针关)
5.7调节计时器COUNTER(0-999H) (0-99M) (0-99S)
5.8速度调节器SPEEDADJUST键(顺时针增大,逆时针减少)
5.9注意事项:最低速度不低于100转/分钟,最高速度不超过300转/分钟
8.7如需搬移机器,务必在切断电源后,冷却5分钟再操作.
九.每月对该仪器进行维护保奍,维护保奍内容见<设备检修保奍记录表>
十.相关的记录和附录:
10.1模拟汽车运输振动试验报告:F-QC-QE-043
10.2设备检修保奍记录表:F-EM-NA-003-A
10.3仪器使用登记表:F-QC-QE-042
四.概述
1.模拟汽车运输振动台是对特定负荷的各类物品在公路汽车运输过程中承受实际路况能力的考核,以在实验室获取实际工况对于物品的影响,从而对物品及物品包装给予评定或确认的依据.
五.操作方法:
5.1将测试产品放置振动台中心位.
5.2用扳手扭松开定位栏上的螺母.
5.3用双手平行拍打移动,将测试产品夹住,扭紧螺母.

模拟汽车运输振动台作业指导书

亮起，旋转调速器到需要的振动速度。机器开始工作，直到达到设定时间自动停机。 4.4 在试验过程中，人不能太靠近机器，因为机器运行振动台面在转动，防止撞到。 4.8 测试完毕，将仪器电源开关关闭，把试样从夹具中取出，拆开机箱检查箱内产品情况。检查产品是否有断裂、破损，根据相关标准判断试验是否达标。 4.7 产品试样要求：（根据不同产品要求不同，可参考国家标准、国际标准或者行业标准） 5、注意事项： 5.1 未经培训，不得擅自操作该设备。 5.2 试验过程中，若有异常状况，可按停止开关或者电源开关，通知维修人员检测，待故障排除后方可使用。 5.3 连接设备的电源线一定要可靠性接地。 6、设备维护与保养： 6.1 日常清理仪器及配套配件表面灰尘，保持仪器干净干燥。 6.2 定期给传动部位加润滑油。 6.3 由操作人员将设备每月至少操作一次，确认仪器状态及熟悉设备使用方法。（长期未使用时） 7、修订履历：序号 1 修订内容初次制定编号 PJ-868-05 编制
3、参考文件：
EN、ANSI、UL、ASTM、ISTA 国际运输标准、美国及欧洲运输标准，模拟运输振动台说明书。
4、操作指导： 4.1 设备基本外形图，如下图所示；
振动转速显示器计时器电源开关调速器停机键品放置振动台面
4.2 把测试纸箱固定在振动台面上，根据测试纸箱大小，通过前后和左右调节装置固定，纸箱 4 个面分别离产品夹具面 5mm 空间，不需要卡死。在用扳手把夹具螺丝锁紧。 4.3 接入 220V 电源，打开电源开关，设定运行时间，按启动按键，启动按键绿灯
东莞市品检仪器设备有限公司
作业指导书
标题:模拟汽车运输振动台操作规程
1、目的：
设备型号：QC-870 文档编号：PJ-868-05 页数：第 1 页共 2 页生效日期：2013-09-11

振动试验机作业指导书

内部公开▲Q/ZX M 09-02.13.0708-2005 检验文件检验文件名称：振动试验机作业指导书检验文件编号：Q/ZX M 09-02.13.0708-2005版本：V1.0共 12 页(包括封面)拟制 ________审核 ___________会签 ___________批准 ___________通讯股份有限公司手机事业部发布<本文中的所有信息均为通讯股份有限公司内部信息，不得向外传播。

>前言为了明确手机检测中心实验室能正确使用振动试验机测试，特编制本测试作业指导书。

本标准由中兴通讯股份有限公司手机事业部检测中心提出，手机事业部检测中心归口。

本标准拟制部门：手机事业部检测中心。

本标准主要拟制人：杨征。

本标准于2004年11月首次发布。

目次前言 (1)目次 (2)1范围 (3)2规范性引用文件 (3)3术语和定义 (3)4振动试验机的系统性能 (3)5振动试验机试验的开机 (4)6振动试验机程序操作和参数设置方法 (4)7试验运行 (10)8检测记录 (10)9振动检测系统关机步骤 (10)10注意事项 (10)11维护保养 (10)12记录保存 (10)13校验周期 (11)振动试验机使用指导书1范围本标准规定了振动试验机进行各类移动终端产品振动试验的操作规程和方法。

本标准适用于手机检测中心实验室所进行的振动及振动试验。

2规范性引用文件在下面所引用的文件中，使用时应以网上发布的最新标准为有效版本。

Q/ZX M 23.002–2004 移动台环境试验规范GB/T 2423.1/2/3/22/23 《电工电子产品环境试验》RVC-2A振动试验机使用说明书苏州东菱振动试验仪器有限公司3术语和定义下列术语和定义适用于本标准。

3.1正弦振动试验：在规定的频率范围内，在振动台上采用正弦信号，对被测样机进行振动的检测。

3.2 随机振动试验：在规定的频率范围内，在振动台上采用所有频率成份同时激振而且各个频率的输入振幅是随机改变的激振信号,对被测样机进行振动的检测。

31模拟汽车运输振动试验机仪作业指导书

一、所用物料：作业图面：
二、作业仪器及工具：
三、ECN更改记录：1.将包装好需试验的产品放在振动台上，并旋转螺柱调整卡位将需试验的产品固定稳（如图一）；3.打开模拟汽车运输振动试验机的电源开关（如图一）；5.模拟汽车运输振动试验开始。

五、注意事项：
1.产品在模拟汽车运输振动试验机上必需固定牢固；标准作业指导书
日期
日期
日期
制作审核批准四、操作说明：
2.将模拟汽车运输振动试验机接上220V交流电；4.依客人要求设置好振动的频率及时间（如图一）。

6.试验完成后对试验的产品外观及功能全部重新检验测试，检验结果记录于《试验报告》中。

2.试验完成后及时关闭模拟汽车运输振动试验机电源；
序号ECN编号更改内容日期
数量1台名称模拟汽车运输振动试验序号
1 OF 1
制程
RoHS
序号
位置
物料编号
物料规格
数量
工序名称模拟汽车运输振动试验
文件编号WI-ENG-031-R1.0产品型号所有机型产品版本R1.0图示1:
图示2:
振动频率显
调速器：向左旋转降低振动频率，向右旋转增大振动频率
电源开关
已测试时间显示
设置测试时间
时间
单
位设
置
模拟振动时间设置个位十位百位千位旋转螺柱调整
卡位将需试验的产品固定稳。

模拟运输振动台说明书

工作完毕，然后断开电源开关，取下试品，记下测试数据，
整理机台，固定好护栏•
保养说明：
每次使用设备完毕后，应做好设备内外地清洁工作；
对设备地喷涂层应经常注意防腐措施，以防受蚀，在设备地外表面用防锈油该试验机长期使用，应定期机器传动部位加润滑油，
、电机需经常进行检查和清洁工作，电动机外壳上不能堆积灰影响电动机正常运转，电动机在运转中，如有特别声响表面温度异常（温度大于C）时，应立即停机检查，若是轴承损坏，应及时更换；若是电动机座紧固件松动，产生移位，应加以复位；若缺少润滑油则可用钙钠基润滑脂加以润滑；、请勿随意拆装电器元件及设备地零（部）件，以免损坏电气控制线路，造成设备人为故障而影响其性能；
使用说明书
、八—
刖言
感谢您购买本公司模拟运输振动试验台•
本手册详细说明如何安装、操作程序、保养方法及使用注意事项
请仔细阅读本使用手册，并依照规定地程序操作，可使您每次皆能顺利地操作使用•请谨记注意事项，
可免除机器因人为操作不当而故障，正确地保养方法可延长机器寿命
本公司各类产品均经过严格地品管检验才出厂，您可安心使用，若有困难问题，请与代理商联系或直接通知本公司.
准备工作：
电源及接地线之确认，电源线是否依照规格妥善连接，并确实接地；
机器安装在水平地地面上
调节夹紧试样，将试样平衡放置已调整好地护栏装置内，固定装夹试验样，夹紧力应适当，以免夹伤被测试样•
使用说明：
将所需要实验地产品放在工作台面中间，
拧松黑色地梅花手柄，将所需要实验地产品固定稳后，再拧紧所有螺丝梅花手柄；
技术性能：
速度：转分钟；
振幅：±
载重：；
有效行程*;
时间限定：小时分可调；

模拟运输振动试验机

模拟运输振动试验机作业指导书一、技术规格：负载（kg）：400转动速度：150-300RPM（转/分钟）（频率2.5-5HZ）速度显示精度：0.1RPM(转/分钟)振动方式：往复式有效台面：1.2*1.0m （长*宽）时间设定范围：0seconds秒~99hour小时二、机器安装：1、电源条件：单相AC 220V 50Hz2、运行环境条件：0～50%， 20～80%RH3、本机应置于水平（面积约为：1000mm×1000mm或以上）且具有良好承重能力之地面安装定位。

三、操作说明：1、操作方法：A、将待测物品放置工作台的中央，移动四个活动夹板将产品固定（夹牢或四面各留5MM间隙），并锁紧手柄螺丝。

B、将控制面板上的速度旋钮逆时针至最小.C、打开电源开关，设定好试验时间（注：实验时间须在待机状态下设定，若在运得时设定，则所设值不会生效，还有可能导致试验机误动作）。

D、按启动键，顺时针调节速度旋钮至试验所需速度，速度不能低于100RPM，（注：转速表没有设定转速之功能，仅作显示转速之用，出厂已设定好有关参数，请勿自行调整，否则会影响试验机正常运行）E、若发现异常情况，可关闭电源开关。

F、测试完毕待机停后，关掉电源开关，取下产品。

G、若要继续试验，可重复以上操作A-E。

2、操作注意事项：A、安装测试样品时，一定要装牢固，拧紧螺丝锁扣。

B、测试中发现测试物品未夹紧时，应停机后再重新夹牢，机未停时严禁操作。

C、测试样品应尽可能放在中间。

D、测试样品不可超出工作台面，不可超载。

E、转速表没有设定转速之功能，仅作显示转速之用，出厂已设定好有关参数，用户请勿自行调整。

四、结果判定：测试完成后，灯具应无变形，锁紧件应无松动，玻璃等易碎部件应无破碎，布罩等部件应无变形。

否则将判为不合格。

模拟运输振动台操作指导书

东莞市朝阳实业有限公司Dong Gua n City Zhao Yang In dustrial Limited三阶文件模拟运输振动台操作指导书文件编号：ZY-QCD-WI-161版本：0/A生效日期：核准：___________________审核：制定：Sunny发放部门总经理口共1份品管部口共1份工程部口共1份资材部口共1份财务部口共1份业务部口共1份模具部口共1份管理者代表□共行政部□共采购部□共线材部□共插线部□共装配部□共皮套部□共1份1份1份1份1份1份1份盖受控印章文件方为有效文件，不得自行复印模拟运输振动台操作指导书修改记录表单编号：ZY-DCC-FM-001 版本：A1、目的：使操作员能熟练掌握仪器的使用操作步骤！2、适用范围：2.1模拟运输振动台。

2.2适用于本公司相关型号的仪器。

2.3生产厂商：华谊3、定义：略4、职责：4.1 操作员：仪器之使用与日常保养，仪器之测试与管理5.1操作说明被测样品放置台5.1将被测样品平整放置于振动台上；如图25.2打开电源开关，如图3,根据样品规格设置参数如图4!指示灯行运开关AdJUBto r/ie ■!速度显示器电源开关计时器停止开关速度调节图45.3根据样品规格设置时间后；再设置振动速度；设置好后，模拟运输振动台处于运行状态！5.4测试时间到达后；模拟运输振动台停止运行，关闭电源开关；将样品取出，检测电气性能！5.5记录测试数据，出具测试报告6. 保养与维护：6.1仪器外壳清洗：当仪器有污垢时，须关掉电源，用酒精擦洗，不得用汽油，天那水等易燃，腐蚀性强、挥发性强的有机溶剂清洗。

6.2每天对仪器进行点检，记录于机台对应的保养点检表。

7、相关文件：无8相关记录：8.1《仪器点检表》。

模拟运输振动试验机操作规范

模拟运输振动试验机版次第一版
一、目的：
验证我司产品防振动能力,以保证产品质量,符合安规及使用需求.
二、设备:
模拟运输振动试验机
三、条件:
1、将产品包装好放入模拟运输振动试验机内,依据相应的测试要求对物料进行测试
2、在室内测试温度为：23+/-2℃，湿度为：50+/-5%
四、准备工作
1、电源及接地线的确认，电源需依照规格妥善连接，并确认接地
2、检查机器是否安装的水品
3、调节夹紧试样，将试样平衡防治已调好的护栏装置内。

固定测试的产品，注意夹具的
力度应适当，以免夹伤被测试的产品。

五、操作步骤：
1、将被测试产品装入包装箱内固定在振动测试平台上，如下图
2、计数器的设定计时器从左到右数第三位有三个功能键，每按一次就改变一个，S表
示目前计数器设置的时间是秒，M表示目前计数器设置的时间是分钟，H表示目前计数
器设置的时间是小时。

计时器从左到右数第二位设定的数字代表计数器设定时间的个位
数，计时器从左到右数第一位代表计数器设定时间个十位数，例如下图1设定时间为10S
图1 图2
3、速度的设定，在设备控制箱面板上有调速旋钮，调速是应从左往右加速，转速可以在面板左
上方的转速表上读出。

最低速度不低于100转，最高速度不超过300转。

调节此处螺钉（4
颗）可调节测试
用纸箱大小
调节此处螺钉（4
颗）可固定测试
用纸箱
测试时用来夹纸
箱的夹具（4个）
S代表秒，M代表分钟，H代表小时
12、主要技术参数如下图：详细内容见设备操作说明书）。

产品模拟运输测试作业指导书

象山欧沃得电子有限公司
模拟运输测试作业指导书
1.0 目的
制定一测试标准以评估包装的产品在储存及运输途中抵抗连续震动，投掷等情况的能力。

2.0适用范围
2.1包装完整的产品（直接投放市场的产品品包装 )--- 适用于5.1项和6.1项；
2.2用来周转的产品包装-——适用于5.2项和6.2项。

3.0实验样板
包装完整样品2箱
4.0实验设备
模拟震动测试设备
5.0实验程序
5.1震动测试
5.1.1包装2箱成品封口完整后，置放于震动台上，其中1箱封口向上，另1箱封口向下；
5.1.2包装箱放在震动台时使其不会翻到为原则，应容许包装箱在垂直方向上可自由移动；
5.1.3震动台的最大震动频率；
5.1.4震动测试时间为30分钟；
5.1.5每季度测试一次。

6.0评定
6.1震动测试后判定
不良问题不良级别
a.产品外观严重受伤不可接受
b.产品失去应有功能不可接受
c.包装被严重受损严重不良
d.产品位置颠倒混乱严重不良
e.内包装盒受损轻微不良
f.其它情况轻微不良
6.2对于周转包转产品测试反判定按产品标准书项目判定或客户指定要求判定即可
7 记录
7.1《模拟运输测试报告》
由移动；。
