车辆工程毕业设计189斯太尔重型车双级主减速器
中型客车-双级主减速器设计说明书
《汽车设计》课程设计主减速器设计专 业：车辆工程班级： 姓 名： 学 号：二〇一四年十二月、目录一、任务1.1发动机最大功率P emax及相应转速n p .....................................................................1.2 发动机最大转矩Temax和相应转速n T ..................................................................1.3主减速器传动比设计.............................................................................................1.4最低挡传动比确定 ................................................................................................1.5各档传动比选择....................................................................................................二、主减速器结构形式的确定..........................................................................................2.1主减速器的减速形式 ..............................................................................................2.2 主减速器的齿轮类型 .............................................................................................2.3 主减速器主、从动锥齿轮的支承方案....................................................................2.3.1、主动锥齿轮的支承 ........................................................................................2.3.2、从动锥齿轮的支承 ........................................................................................三、主减速器的结构设计与校核 ......................................................................................3.1双级主减速器传动比分配 .......................................................................................3.2主减速器齿轮参数的选择 .......................................................................................3.2.1、齿数的选择................................................................................................3.2.3、齿轮端面模数的选择 ....................................................................................3.2.4、齿面宽的选择............................................................................................3.2.5、螺旋锥齿轮螺旋方向...................................................................................3.2.6、螺旋角的选择..............................................................................................3.2.7、齿轮法向压力角的选择.................................................................................3.3主减速器螺旋锥齿轮的几何尺寸计算与强度计算 ..................................................3.3.1 主减速器螺旋锥齿轮的几何尺寸计算.............................................................3.3.2 主减速器螺旋锥齿轮的强度校核....................................................................3.3.2.1、主减速器螺旋锥齿轮的强度计算.........................................................3.3.2.2、轮齿的弯曲强度计算 ...........................................................................3.3.2.3、轮齿的接触强度计算 .........................................................................3.3.3第二级齿轮模数的确定....................................................................................3.3.3.1、材料的选择和应力的确定....................................................................3.3.3.2、齿轮的弯曲强度设计计算....................................................................3.3.4双级主减速器的圆柱齿轮基本参数的选择 ......................................................3.3.5齿轮的校核 ......................................................................................................3.3.5.1、齿轮弯曲强度校核...............................................................................3.3.5.2、齿面接触强度校核...............................................................................3.4主减速器齿轮的材料及热处理................................................................................ 结论 ..............................................................................................................................主减速器设计一、任务：○1、确定主减速器方案。
重型货车双级主减速器驱动桥设计1
毕业设计（论文）开题报告汽车与交通工学生姓名系部专业、班级车辆工程B07-5班程学院从事车辆工程是否外聘□是□√否指导教师姓名职称讲师专业题目名称重型货车驱动桥设计一、课题研究现状、选题目的和意义1、选题目的：本设计课题是重型载货汽车驱动桥的设计。
驱动桥作为汽车四大总成之一，它的性能的好坏直接影响整车性能，而对于载重汽车显得尤为重要。
当采用大功率发动机输出大的转矩以满足目前载重汽车的快速、重载的高效率、高效益的需要时，必须要搭配一个高效、可靠的驱动桥。
所以设计出结构简单、工作可靠、造价低廉的驱动桥，能大大降低整车生产的总成本，推动汽车经济的发展。
2、选题意义：汽车驱动桥位于传动系的末端，其基本功用是增大由传动轴或直接从变速器传来的转矩，将转矩合理的分配给左、右驱动车轮具有汽车行驶运动学所要求的差速功能；同时，驱动桥还要承受作用于路面和车架或车厢之间的铅垂力、纵向力和横向力。
驱动桥一般由主减速器，差速器，驱动车轮的传动装置和桥壳组成。
汽车传动系总任务是传递发动机的动力，使之适应于汽车行驶的需要。
在一般汽车的机械式传动中，有了变速器还不能完全解决发动机特性与汽车行驶要求间的矛盾和结构布置上的问题。
首先是因为绝大多数的发动机在汽车上是纵向安置的，为使其转矩能传给左、右驱动桥的主减速器来改变转矩的传递方向，同时还得有驱动桥的差速器来解决左、右驱动车轮间的转矩分配问题和差速要求。
其次是因为变速器的主要任务仅在于通过选择适当的档位数及各档传动比，以使内燃机的转矩—转速特性能适应汽车在各种行驶阻力下对动力性与经济性的要求，而驱动桥主减速器的功用则在于当变速器处于最高档位时，使汽车有足够的牵引力、适当的最高车速和良好的燃料经济性。
对于重型载货汽车来说，要传递的转矩较乘用车和客车，以及轻型商用车都要大得多，以便能够以较低的成本运输较多的货物，所以选择功率较大的发动机，这就对传动系统有较高的要求，而驱动桥在传动系统中起着举足轻重的作用。
载货汽车双极主减速器设计毕业论文
载货汽车双极主减速器设计毕业论文一、概览随着物流行业的快速发展，载货汽车的需求与日俱增，其性能和设计质量对于运输效率和安全性至关重要。
作为载货汽车的核心部件之一，双极主减速器在车辆动力传输和性能优化方面扮演着举足轻重的角色。
本文旨在深入探讨载货汽车双极主减速器的设计研究，以期提高减速器的性能，满足现代载货汽车的高效、安全、可靠等要求。
本文首先概述了研究背景和意义，介绍了载货汽车双极主减速器在车辆传动系统中的作用及其发展现状。
阐述了研究的主要内容和目标，包括减速器的设计原理、结构特点、性能参数等。
在此基础上，本文的重点是探讨双极主减速器的设计优化方案，以提高其承载能力和传动效率，降低能耗和噪音，并增强其可靠性和耐用性。
文章还将对设计过程中遇到的关键问题和解决方法进行深入剖析，展示研究成果的实用价值和理论意义。
在论文的结构安排上，本文将遵循科学严谨的研究方法和技术路线。
首先进行文献综述，梳理国内外相关研究现状和进展；其次进行理论分析和数学建模，研究双极主减速器的设计理论和优化方法；然后进行实验验证和性能评估，确保设计的减速器的性能和可靠性；最后进行总结和展望，对研究成果进行总结评价，并提出未来研究的方向和展望。
本文的研究成果将为载货汽车双极主减速器的设计提供理论支持和技术指导，对于提高载货汽车的性能和运输效率具有重要意义。
本文的研究成果也可以为其他类型车辆的减速器设计提供参考和借鉴。
本文旨在通过深入研究和实践，推动载货汽车双极主减速器设计的进步和发展。
1. 研究背景及意义随着经济的飞速发展，物流行业在中国乃至全球范围内都呈现出蓬勃发展的态势。
作为物流行业的重要组成部分，载货汽车在其中扮演着至关重要的角色。
它们承载着大量的货物，穿梭于城市的各个角落，为人们的生产和生活提供了便利。
随着物流需求的不断增加，载货汽车的载重、速度、效率等性能要求也在不断提高。
主减速器作为载货汽车传动系统中的重要组成部分，其性能直接影响到整车的动力性、经济性和安全性。
汽车驱动桥双极主减速结构设计毕业论文
汽车驱动桥双极主减速结构设计毕业论文第一章绪论1.1 引言本课题是设计汽车驱动桥双级主减速器，故本说明书将以“驱动桥双级主减速器设计”内容对驱动桥以及双级主减速器的结构型式与设计计算作一一介绍。
汽车驱动桥是汽车的重大总成，承载着汽车的满载簧荷重及地面经车轮、车架及承载式车身经悬架给予的铅垂力、纵向力、横向力及其力矩，以及冲击载荷；驱动桥还传递着传动系中的最大转矩，桥壳还承受着反作用力矩。
汽车驱动桥结构型式和设计参数除对汽车的可靠性与耐久性有重要影响外，也对汽车的行驶性能如动力性、经济性、平顺性、通过性、机动性和操动稳定性等有直接影响。
汽车主减速器是驱动桥最重要的组成部分，故称之为主减速器是由于它的减速比是传动系统中最大的，起到主要的降速增距作用，其功用是将万向传动装置传来的发动机转矩传递给驱动车轮，是汽车传动系中减小转速、增大扭矩的主要部件。
对发动机纵置的汽车来说，主减速器还有改变动力传输方向的作用。
汽车正常行驶时，发动机的转速通常在2000～3000r/min左右，这样高的转速直接传到驱动轮上，汽车将达到几百公里的时速，如果将这么高的转速只靠变速箱来降低下来，那么变速箱内齿轮副的传动比则需要很大，齿轮的半径也相应加大，也就是说变速箱的尺寸会加大。
另外，转速下降，扭矩必然增加，也加大了变速箱与变速箱后一级传动机构的传动负荷。
所以，在动力向左右驱动轮分流的差速器之前设置一个主减速器，可以使主减速器前面的传动部件，如变速箱、分动器、万向传动装置等传递的扭矩减小，同时也减小了变速箱的尺寸和质量，而且操控灵敏省力。
根据汽车分类标准（GB/3730.1-2001），车辆分为商用车和乘用车，车辆总质量＞13T的商用车为重型汽车。
对一些载质量较大的载货汽车和公共汽车来说，根据发动机特性和使用条件，要求主减速器具有较大的传动比时，需要用两组减速齿轮实现两次减速增扭的双级主减速器。
1.2 国内汽车驱动桥主减速器发展现状目前我国正在大力发展汽车产业，尤其是中国加入WTO以后，中国的汽车工业迎来了新的机遇和挑战，汽车工业将发生深刻的改变，中国汽车也将从封闭走向开放，国外一些先进的汽车理念，也将会源源不段的输入到中国汽车行业中来，中国汽车工业逐渐成为世界汽车整体市场的一个重要组成部分。
多级减速器毕业设计 (1)
一：多级减速器的工作原理及结构组成工作原理：单级减速器就是一个主动椎齿轮（俗称角齿），和一个从动伞齿轮（俗称盆角齿），主动椎齿轮连接传动轴，顺时针旋转，从动伞齿轮贴在其右侧，啮合点向下转动，与车轮前进方向一致。
由于主动锥齿轮直径小，从动伞齿轮直径大，达到减速的功能。
双级减速器多了一个中间过渡齿轮，主动椎齿轮左侧与中间齿轮的伞齿部分啮合，伞齿轮同轴有一个小直径的直齿轮，直齿轮与从动齿轮啮合。
这样中间齿轮向后转，从动齿轮向前转动。
中间有两级减速过程。
双级减速由于使车桥体积增大，过去主要用在发动机功率偏低的车辆匹配上，现在主要用于低速高扭矩的工程机械方面。
在双级式主减速器中，若第二级减速在车轮附近进行，实际上构成两个车轮处的独立部件，则称为轮边减速器。
这样作的好处是可以减小半轴所传递的转矩，有利于减小半轴的尺寸和质量。
轮边减速器可以是行星齿轮式的，也可以由一对圆柱齿轮副构成。
当采用圆柱齿轮副进行轮边减速时可以通过调节两齿轮的相互位置，改变车轮轴线与半轴之间的上下位置关系。
这种车桥称为门式车桥，常用于对车桥高低位置有特殊要求的汽车。
按主减速器传动比档数分，可分为单速式和双速式两种。
目前，国产汽车基本都采用了传动比固定的单速式主减速器。
在双速式主减速器上，设有供选择的两个传动比，这种主减速器实际上又起到了副变速器的作用。
二结构组成1、齿轮、轴及轴承组合小齿轮与轴制成一体，称齿轮轴，这种结构用于齿轮直径与轴的直径相关不大的情况下，如果轴的直径为d，齿轮齿根圆的直径为df，则当df-d≤6～7mn时，应采用这种结构。
而当df-d＞6～7mn时，采用齿轮与轴分开为两个零件的结构，如低速轴与大齿轮。
此时齿轮与轴的周向固定平键联接，轴上零件利用轴肩、轴套和轴承盖作轴向固定。
两轴均采用了深沟球轴承。
这种组合，用于承受径向载荷和不大的轴向载荷的情况。
当轴向载荷较大时，应采用角接触球轴承、圆锥滚子轴承或深沟球轴承与推力轴承的组合结构。
主减速器毕业设计

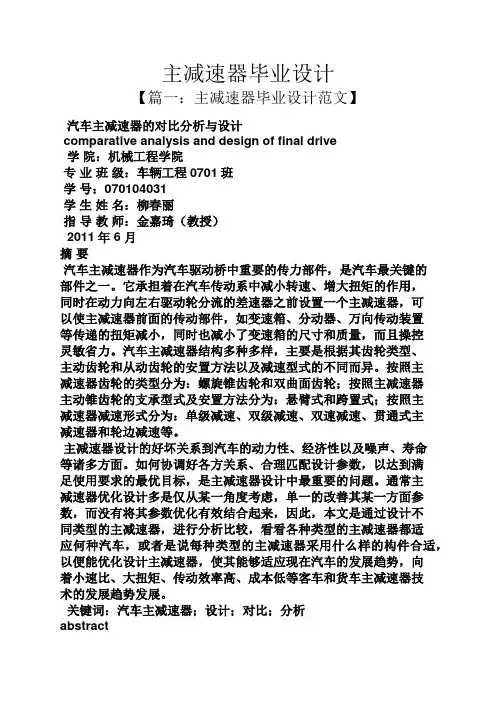

主减速器毕业设计【篇一：主减速器毕业设计范文】汽车主减速器的对比分析与设计comparative analysis and design of final drive学院：机械工程学院专业班级：车辆工程0701班学号：070104031学生姓名：柳春丽指导教师：金嘉琦（教授）2011年 6 月摘要汽车主减速器作为汽车驱动桥中重要的传力部件，是汽车最关键的部件之一。
它承担着在汽车传动系中减小转速、增大扭矩的作用，同时在动力向左右驱动轮分流的差速器之前设置一个主减速器，可以使主减速器前面的传动部件，如变速箱、分动器、万向传动装置等传递的扭矩减小，同时也减小了变速箱的尺寸和质量，而且操控灵敏省力。
汽车主减速器结构多种多样，主要是根据其齿轮类型、主动齿轮和从动齿轮的安置方法以及减速型式的不同而异。
按照主减速器齿轮的类型分为：螺旋锥齿轮和双曲面齿轮；按照主减速器主动锥齿轮的支承型式及安置方法分为：悬臂式和跨置式；按照主减速器减速形式分为：单级减速、双级减速、双速减速、贯通式主减速器和轮边减速等。
主减速器设计的好坏关系到汽车的动力性、经济性以及噪声、寿命等诸多方面。
如何协调好各方关系、合理匹配设计参数，以达到满足使用要求的最优目标，是主减速器设计中最重要的问题。
通常主减速器优化设计多是仅从某一角度考虑，单一的改善其某一方面参数，而没有将其参数优化有效结合起来，因此，本文是通过设计不同类型的主减速器，进行分析比较，看看各种类型的主减速器都适应何种汽车，或者是说每种类型的主减速器采用什么样的构件合适，以便能优化设计主减速器，使其能够适应现在汽车的发展趋势，向着小速比、大扭矩、传动效率高、成本低等客车和货车主减速器技术的发展趋势发展。
关键词：汽车主减速器；设计；对比；分析abstractthe final drive as that part of a power transmission system of the drive bridge is one of the key components of the car. its function is decreasing speed and increasing torque in the power train.at the same time. designing a final drive before the differential which drive the power to two drive wheel may make drive train components before final drive ,such as transmission, power divider and universal driven device and so on,decrease the torque they transmit, but also reduced the size and quality of transmission , and control quickly and easily. the structure of final drive is various and is based mainly on the gear type, the settle mothod of bevel pinion gear and drive gear vary according to. according to the type of final drive wheel: spiral bevel gear and hypoid gear; according to the supporting form and settle mothod of bevel pinion gear: cantilever type and supports on both ends of the gear. according to the down form of final drive: single reduction final drive, double reduction final drive, two speed final drive, penetrable final drive and hub reduction gear and so on.the final drive design in relation to the dynamicquality ,economy and noise, life and so on. how to appropriately, the relationship between matches the design parameters to meet the needs of the best aim is the final drive in the design of the most important problem. usually optimum design of the final drive is only from a perspective, a single improve its some one parameter, and not to put their argument to optimize effectiveness , therefore, this text is designed by different types of the final drive, an analysis and comparison to see all kinds of gear have to adapt to any kind of car, or is that each type of the final drive what kind of members to adopt appropriate to optimize designs the final drive which can accommodate now the trend towards smaller than the speed of transmission, torque and high efficiency, low cost etc coach and freight the main gear technology the trend of development. keywords: final drive; design ; contrast ; analysis目录摘要 ....................................................................................................... (i)abstract ............................................................................................. . (ii)第1章引言 ....................................................................................................... .. (1)1.1课题研究的目的及意义 (1)1.2汽车主减速器发展现状 (1)1.3课题研究的内容 ....................................................................................................... (3)1.3.1主减速器齿轮的类型 (3)1.3.2主减速器主动锥齿轮的支承型式及安置方法 (3)1.3.3主减速器的轴承预紧及齿轮啮合调整 (4)1.3.4主减速器的减速型式 (4)第2章汽车主减速器概述 (5)2.1主减速器的功用 ....................................................................................................... (5)2.2主减速器的分类 ....................................................................................................... (5)第3章主减速器的对比分析 (6)3.1主减速器结构方案分析 (6)3.1.1螺旋锥齿轮传动 (6)3.1.2双曲面齿轮传动 (7)3.1.3圆柱齿轮传动 (9)3.1.4蜗杆传动 ....................................................................................................... . (9)3.1.5单级主减速器 (10)3.1.6双级主减速器 (11)3.1.7双速主减速器 (13)3.1.8贯通式主减速器 (15)3.1.9单双级减速配轮边减速器 (18)3.2主减速器主、从动锥齿轮的支承方案 (20)3.2.1主动锥齿轮的支承 (20)3.2.2从动锥齿轮的支承 (21)第4章单级主减速器的设计 (23)4.1结构设计 ....................................................................................................... . (23)4.1.1主减速器齿轮的类型 (23)4.1.2主、从动齿轮的支承方案 (23)4.2基本参数选择与计算载荷的确定 (23)4.2.1齿轮计算载荷的确定 (23)4.2.2锥齿轮主要参数的选择 (24)4.3主减速器锥齿轮的强度校核 (26)4.3.1齿轮弯曲强度 (26)4.3.2轮齿接触强度 (28)4.4绘图 ....................................................................................................... (28)第5章结论 ....................................................................................................... (32)参考文献 ....................................................................................................... (33)致谢 ....................................................................................................... (35)【篇二：主减速器毕业设计0】本科生毕业设计（论文）开题报告论文题目：汽车主减速器的对比分析与设计学院：机械工程学院专业班级：车辆工程0701班学生姓名：柳春丽指导教师：金嘉琦开题时间： 2011 年 3 月 15 日1.课题研究的目的及意义2.汽车主减速器发展现状改革开放以来，中国的汽车工业得到了长足发展，尤其是加入wto 以后，我国的汽车市场对外开发，汽车工业逐渐成为世界汽车整体市场的一个重要组成部分。
毕设-主减速器设计
摘要汽车驱动桥位于传动系末端，其基本功能是增大由传动轴或直接由变速器传来的转矩，将转矩分配给左、右驱动车轮，并使左、右驱动车轮具有汽车行驶运动学所需要的差速功能；同时，驱动桥还需要承受作用于路面和车架或车厢之间的垂直力、纵向力和横向力。
一般汽车结构中，驱动桥包括主减速器、差速器、驱动车轮的传动装置及桥壳等部件。
驱动桥设计应满足的基本要求：所选择的主减速比应保证汽车具有最佳的动力性和燃油经济性；外形尺寸要小，保证有必要的离地间隙；齿轮及其传动件工作平稳，噪音小；在各种转速和载荷下具有较高的传动效率；在保证足够的强度、刚度条件下，应力要尽量小，尤其是簧下质量应尽量小，以改善汽车的平顺性；与悬架导向机构运动协调；结构简单，加工工艺性好，制造容易，拆装、调整方便。
驱动桥的结构方案分析驱动桥的结构形式与驱动车轮的悬架形式密切相关。
当驱动车轮采用非独立悬架时，驱动桥应为非断开式（或称为整体式），即驱动桥壳是一根连接左右驱动车轮的空心梁，而主减速器、差速器及车轮传动装置（由左右半轴组成）都装在它里面。
当采用独立悬架时为保证运动协调，驱动桥应为断开式。
这种驱动桥无刚性的整体外壳，主减速器及其壳体装在车架或车身上，两侧驱动车轮与车架或车身做弹性连接，并可彼此独立分别相对于车身做上下摆动，车轮传动采用万向节传动。
具有桥壳的非断开式驱动桥结构简单、制造工艺性好、成本低、工作可靠、维修调整容易，广泛应用于各种载货汽车、客车及多数的越野车和部分小轿车上。
但整个驱动桥均属于簧下质量，对于汽车平顺性和降低动载荷不利。
断开式驱动桥结构较复杂，成本较高，但它大大地增加了离地间隙；减小了簧下质量，从而改善了行驶平顺性，提高了汽车的平均速度；减小了汽车在行驶时作用于车轮与车桥上的动载荷，提高了零部件的使用寿命；由于驱动车轮与地面的接触情况及对各种地形的适应性较好，大大增加了车轮的抗侧滑能力；与之相配合的独立悬架导向机构设计得合理，可增加不足转向效应，提高汽车的操纵稳定性。
斯太尔重型车双级主减速器设计-任务书
production.JustinCok.2006
六、备注
指导教师签字：
年 月 日
教研室主任签字：
年 月 日
毕业设计（论文）任务书
学生姓名
系部
汽车工程系
专业、班级
指导教师姓名
职称
高级实验师
从事
专业
汽车运用技术
是否外聘
□是■否
题目名称
斯太尔重型车双级主减速器设计
一、设计（论文）目的、意义
载货汽车的有关参数
名称
代号参数
驱动形式
4×2
装载质量／t
8.510
总质量／t
16
发动机最大功率／kw及转速／r／min
- 140-2500
2技术要求（研究方法）
要求将汽车构造、汽车设计、机械制图、计算机软件等相关知识有机结合、熟练运用；
要求熟练运用CAD软件。
三、设计（论文）完成后应提交的成果
1、完成设计说明书一份（1.5万字以上）。
2、绘制总装配图和主要零件图，图量折合A0图纸3张以上。
3、设计资料的电子稿件一份。
四、设计（论文）进度安排
第一周～第二周查阅资料，学习主减速器设计，开题报告。
第三周撰写文献综述。
第四周～第六周主减速器传动比计算及主、从动锥齿轮齿数分配；主、从动锥齿轮设计计算和校核；
第七周～第九周二级主、从动圆柱齿轮齿数分配；主、从动圆柱齿轮设计计算和校核；
第十周轴承的选择及箱体设计
第十一周～第十二周绘制主减速器设计装配图及零件图。
九吨级驱动桥悬臂式双级主减速器设计任务书
3．对毕业设计成果的要求：
1.A0图纸一张；
2.毕业设计说明书一份；
3.外文翻译一份。
4．毕业设计工作进度计划：
起迄日期
工作内容
2017年
2月14日~3月15日
3月16日~4月20日
4月21日~5月15日
布置任务，确定毕业设计方案，完成开题报告
完成机械结构设计图，外文翻译一篇
完成毕业设计说明书并准备答辩
学生所在系审查意见：
ቤተ መጻሕፍቲ ባይዱ系主任：
年月日
5、驱动桥在强度高，刚性好，工作可靠及使用寿命条件下，使汽车有好的平顺性；
6、驱动桥总成尽量满足零件标准化，不见的通用化和产品的系列化。
2．毕业设计的具体工作内容：
1、主减速器的选择；
2、主减速器齿轮的选择；
3、主减速器载荷的确定；
4、主减速器结构的参数选择；
5、主减速器结构的设计；
6、设计图纸一张。
任务书
1．毕业设计的任务和要求：
设计出一款适应市场，且满足以下基本性能的重型车桥主减速器
1、具有合适的动力性和经济性；
2、两驱动轮以不同的角速度转动时，能将扭矩平稳而连续不断地传递到两个驱动轮上；
3、当左右两驱动轮的附着系数不同时，能充分利用汽车的牵引力；
4、能承受和传递路面和车架或车厢之间的千垂力和横向力；
毕业设计论文_驱动桥主减速器设计说明书 精品
毕业设计(论文)驱动桥主减速器设计说明书摘要本次毕业设计的题目是中型货车驱动桥设计。
驱动桥是汽车传动系统的重要组成部件,其位于传动系的末端，其功用是增大由传动轴或变速器传来的转矩，将其传给驱动轮并使其具有差速功能. 所以中型专用汽车驱动桥设计有着实际的意义。
在本次设计中，根据当今驱动桥的发展情况确定了驱动桥各部件的设计方案。
其中根据本次设计的车型为中型汽车，所以主减速器的形式采用双级主减速器；而差速器则采用目前被广泛应用的对称式锥齿轮差速器；其半轴为全浮式支撑。
在本次设计中完成了对主减速器、差速器、半轴、桥壳及轴承的设计计算及校核。
并通过以上计算满足了驱动桥的各项功能。
此外本设计还应用了较为先进的设计手段，如用MATLAB进行计算编程和用CAXA软件绘图。
本设计保持了驱动桥有足够的强度、刚度和足够的使用寿命，以及足够的其他性能。
并且在本次设计中力求做到零件通用化和标准化。
关键词：驱动桥、主减速器、差速器、半轴、桥壳AbstractThe graduation project is the subject of a medium goods vehicle driver in the design of the bridge. Bridge drive vehicle drive system is an important component parts, its function is increasing drive shaft or transmission came from the torque, and its transmission to a driving wheel differential function. So medium-sized private car driver has a practical bridge design Significance.In the design of the bridge under the current drive the development of the driver identified the components of the bridge design. According to the design of this model for the medium-sized cars, so the main reducer in the form of a two-stage main reducer, and the current differential is being widely used symmetric bevel gear differential; its axle for the whole floating - Support. In the completion of the design of the main reducer, differential and axle, bearings and the bridge shell calculation and design verification. Through the above calculation and the drive to meet the various functions of the bridge. In addition the design of a more advanced design tools, such as MATLAB calculated using CAXA software programming and graphics.This design has maintained a drive axle have sufficient strength, stiffness and sufficient life, and enough other properties. And in this design-to-common and standardized components.Key words：Drive Bridge, the main reducer, differential and axle, Shell Bridge目录第1章绪论 (1)1.1 驱动桥简介 (1)1.2 驱动桥设计的基本要求 (1)第2章驱动桥主减速器设计 (3)2.1 主减速器简介 (3)2.2 主减速器形式的选择 (3)2.3主减速器锥齿轮的选择 (4)2.3 主减速器齿轮的支承 (5)2.4 主减速器轴承的预紧 (6)2.5 锥齿轮啮合的调整 (7)2.7 润滑 (7)2.8 双曲面锥齿轮的设计 (8)2.8.1主减速比的确定 (8)2.8.2主减速器齿轮计算载荷的确定 (8)2.8.3主减速器齿轮基本参数的选择 (9)2.8.4有关双曲面锥齿轮设计计算方法及公式 (12)2.8.5主减速器双曲面齿轮的强度计算 (20)2.9主减速齿轮的材料及热处理 (22)第3章差速器的设计 (23)3.1 差速器的功用 (23)3.2 差速器结构形式的选择 (23)3.3 差速器齿轮的基本参数选择 (25)3.4 差速器强度计算 (26)3.5 差速器直齿圆锥齿轮参数 (27)第4章车轮传动装置的设计 (29)4.1 车轮传动装置的功用 (29)4.2 半轴支承型式 (29)4.3 全浮式半轴计算载荷的确定 (29)4.4 半轴的强度计算 (29)4.5 全浮式半轴杆部直径的初选 (30)4.6 半轴的结构设计及材料与热处理 (31)第5章驱动桥壳设计 (32)5.1 驱动桥壳的功用和设计要求 (32)5.2 驱动桥壳结构方案分析 (32)5.3 汽车以最大牵引力行驶时的桥壳强度计算 (33)第6章轴承的寿命计算 (35)6.1主减速器轴承的计算 (35)6.2轴承载荷的计算 (37)6.3主动齿轮轴承寿命计算 (37)结论 (39)参考文献 (40)致谢 (41)附录1 (42)附录2 (47)第1章绪论1.1驱动桥简介驱动桥是汽车传动系的重要组成部分，它位于传动系的末端，一般由主减速器、差速器、车轮传动装置和桥壳等组成。
解放ca1092货车双级主减速器驱动桥设计本科学位论文
目录摘要............................................................................................ ................ (1)第1章绪论 (4)1.1 课题研究的目的和意义 (4)1.2 课题研究现状 (5)1.2.1主减速器型式及其现状 (5)1.2.差速器形式发展现状............................................................................................................. .41.2.半轴形式发展现状............................................................ .................. . (5)1.2.桥壳形式发展现状......................................................... .................. . (5)1.3 设计主要内容 (9)第2章设计方案的确定 (7)2.1 基本参数的选择 (7)2.2 主减速比的计算 (7)2.3 主减速器结构方案的确定 (8)2.4差速器的选择 (8)2.5半轴型式的确定 (9)2.6桥壳型式的确定 (9)2.7本章小结 (9)第3章主减速器的基本参数选择与设计计算 (13)3.1 主减速齿轮计算载荷的计算 (13)3.2 主减速器齿轮参数的选择......................................................................... 错误！未定义书签。
3.3 主减速器螺旋锥齿轮的几何尺寸计算与强度计算................................. 错误！未定义书签。
重型汽车车桥主减速器设计毕业论文
信息商务学院毕业设计说明书重型汽车车桥主减速器设计重型汽车车桥主减速器设计摘要：随着社会的不断进步，生活程度的不断进步，机械化越来越取代手工。
这样大量解放了人类的为生活而消耗的体能。
在不久的将来，汽车将普及各个家庭，重型汽车作为汽车的一部分，而重型汽车也会越来越进步性能与稳定性。
主减速器的设计对重型汽车的车桥的可靠性、稳定性有着举足轻重的作用，也影响着重型汽车行驶的动力行和平顺性。
因此主减速器的构造形式以及设计相当于重型汽车的灵魂。
主减速器的主要功用就是减小转速以及增大扭矩。
就是以少数带动多数，从而到达减速效果，并且还能利用特殊齿轮改变方向。
但是对于重型汽车而言，因为体积大承受的压力也大，所以对主减速器的会有合适重型汽车特别的要求。
因为重型汽车有时候不可防止需要走一些凹凸不平的路面，这就需要主减速器的外形尺寸要小一点，要产生足够的离地间隙，保证正常的行驶在路面上。
齿轮的衔接、传动要平稳，尽量产生的噪音小。
有强大的动力性，并且具有高的传动效率。
以为重型汽车一般工作的环境恶劣，所以对主减速器的刚度和强度有较强的要求。
主减速器的质量尽可能的小，可以改善重型汽车行驶的平顺性。
还有一个就是构造要简单，便于拆装。
主减速器一般分为单级主减速器和双级主减速器，在进展单、双级主减速器的选择与抉择中，根据系统的分析与调研，感觉双级主减速器更合适重型汽车。
下面进展重型汽车双级主减速器的设计。
关键词：重型汽车；主减速器The design of the main reducer heavy automobile axleAbstract：With the continuous progress of society, the continuous improvement of living standards, more and more machinery to replace the manual. Such a large number of the liberation of the human life and consumption of physical. In the near future, the car will be popular in all families, heavy vehicles as part of the car, but also more and more heavy-duty vehicles to improve performance and stability. Finaldesign of heavy vehicle axle of the reliability, stability has a pivotal role, also affects the heavy vehicle driving power, and smooth. So the structure of the main reducer and the design is equivalent to the soul of the heavy truck.The main function of the main reducer is to reduce the speed and increase torque. Is a small number of led to the majority, so as to achieve the reduction effect, and can also use the special gear to change direction. But for heavy vehicles, because of the large size of the pressure is also large, so the main reducer will be suitable for the special requirements of heavy vehicles. Because of the heavy duty truck sometimes inevitable need to go some uneven pavement, which requires main deceleration device dimensions should be smaller, to generate sufficient ground clearance, to ensure the normal driving on the road. The connection of the gear, the transmission must be smooth, as far as possible the noise is small. The qualityof the main reducer is as small as possible, which can improve the ride comfort of heavy duty vehicles. There is a structure to be simple, easy to assemble and disassemble.Main reducer is generally divided into single-stage main reduction device and maintwo-stage reducer, in single, double stage main reduction device of choice and choices, according to the system analysis and the investigation and study, feeling main two-stage reducer is more suitable for heavy duty truck. Design of double stage main reducer for heavy duty truck.Keywords:heavy duty truck；main reducer目录摘要ⅡAbstract Ⅲ1绪论 51.1 本设计的目的和意义 51.2 国内外对主减速器研究的现状以及将来的开展趋势 51.3 本次设计研究的主要内容 62主减速器设计的选择与设计72.1 单级主减速器与双级主减速器的选择 72.2 重型汽车双级主减速器设计满足的要求 92.3 双级主减速器的传动形式以及布置 102.4 双级主减速器的构造以及示意图 10 2.5 双级主减速器的设计 12 2.6 传动比的分配 12 2.7 一级减速即螺旋锥齿轮的设计 12 2.8 重型汽车双级主减速器的强度计算 152.9 斜齿圆柱齿轮的强度校核173 轴与轴承的设计18 3.1 锥齿轮以及斜齿圆柱齿轮的支撑方案 18 3.2 主动锥齿轮轴的强度计算以及设计 20 3.3 从动锥齿轮的设计校核 213.4 轴承的载荷计算224 结论27参考文献28致谢 301 绪论1.1 本设计的目的和意义随着社会的不断进步，生活程度的不断进步，机械化越来越取代手工。
重型汽车双级主减速器设计
1 引言1.1 概述主减速器是汽车驱动桥中的重要部件。
驱动桥主要包括主减速器总成、差速器、驱动桥壳等。
主减速器的功用是将输入的转矩增大并相应降低转速，以及当发动机纵向布置时还具有改变旋转方向的作用。
为满足不同的使用要求，主减速器的结构形式也是不同的。
按参加减速传动的齿轮副数目分，有单级式主减速器和双级式主减速器，在双级式主减速器中，若第二级减速器齿轮有两对，并分置于两侧车轮附近，实际上成为独立部件，则称为轮边减速器。
按主减速器传动比挡数分，有单速式减速器和双速式减速器，前者的传动比是固定的，后者有两个传动比供驾驶员选择，以适应不同行驶条件的需要。
按齿轮副结构形式分，减速器有圆柱齿轮式、圆锥齿轮式和准双曲面齿轮式等。
1.2 主减速器发展趋势20世纪70－80年代，世界上减速器技术有了很大的发展，且与新技术革命的发展紧密结合。
通用减速器的发展趋势如下：①高水平、高性能。
圆柱齿轮普遍采用渗碳淬火、磨齿，承载能力提高4倍以上，体积小、重量轻、噪声低、效率高、可靠性高。
②积木式组合设计。
基本参数采用优先数，尺寸规格整齐，零件通用性和互换性强，系列容易扩充和花样翻新，利于组织批量生产和降低成本。
③型式多样化，变型设计多。
摆脱了传统的单一的底座安装方式，增添了空心轴悬挂式、浮动支承底座、电动机与减速器一体式联接，多方位安装面等不同型式，扩大使用范围。
促使减速器水平提高的主要因素有：①理论知识的日趋完善，更接近实际（如齿轮强度计算方法、修形技术、变形计算、优化设计方法、齿根圆滑过渡、新结构等）。
②采用好的材料，普遍采用各种优质合金钢锻件，材料和热处理质量控制水平提高。
③结构设计更合理。
④加工精度提高到ISO5－6级。
⑤轴承质量和寿命提高。
⑥润滑油质量提高。
自20世纪60年代以来，我国先后制订了JB1130－70《圆柱齿轮减速器》等一批通用减速器的标淮，除主机厂自制配套使用外，还形成了一批减速器专业生产厂。
目前，全国生产减速器的企业有数百家，年产通用减速器25万台左右，对发展我国的机械产品作出了贡献。
车辆工程毕业设计18低速载重型汽车变速箱的设计与分析
目录1前言 (3)2低速载重汽车主要参数的确定 (4)2.1质量参数的确定 (4)2.2发动机的选型 (4)2.3车速的确定 (5)3变速箱的设计方案 (6)3.1设计方案的确定 (6)3.1.1两轴式 (6)3.1.2三轴式 (6)3.1.3液力机械式 (6)3.1.4确定方案 (6)3.2零部件的结构分析 (7)4 基本参数的确定 (8)4.1变速箱的挡位数和传动比 (8)4.2中心距 (10)4.3变速箱的轴向尺寸 (11)4.4齿轮参数 (11)4.5各档齿轮齿数的分配 (14)5 齿轮的设计计算 (16)5.1几何尺寸计算 (16)5.2齿轮的材料及热处理 (17)5.3齿轮的弯曲强度 (17)5.4齿轮的接触强度 (18)6轴的设计与轴承的选择 (21)6.1轴的设计 (21)6.2轴承的选择 (34)7结论 (41)参考文献 (42)致谢 (43)附录一 (44)附录二 (48)低速载货汽车变速箱的设计与分析摘要：课题来源于生产实际，依据《机动车安全技术条件》和《汽车机械变速器总成技术条件》，针对低速载货汽车的运行特点而设计。
参与了汽车的总体设计，确定了汽车的质量参数，选择了合适的发动机，并且计算出汽车的最高速度。
关于变速器的设计，首先选择标准的齿轮模数，在总挡位和一挡速比确定后，合理分配变速器各挡位的速比，接着计算出齿轮参数和中心距，并对齿轮进行强度验算，确定了齿轮的结构与尺寸，绘制出所有齿轮的零件图。
根据经验公式初步计算出轴的尺寸，然后对每个档位下轴的刚度和强度进行验算，确定出轴的结构和尺寸，绘制出各根轴的零件图。
根据结构布置和参考同类车型的相应轴承后，按国家标准选择合适的轴承，然后对轴承进行使用寿命的验算，最终完成了变速器的零件图和装配图的绘制。
此变速器的齿轮都为标准齿轮，档位数和传动比与发动机参数匹配，保证了汽车具有良好的动力性和经济性。
该变速器具有操纵简单、方便、传动效率高、制造容易、成本低廉、维修方便的特点，适合低速载货汽车的使用。
毕业论文驱动桥主减速器设计说明书
毕业设计(论文)驱动桥主减速器设计说明书摘要本次毕业设计的题目是中型货车驱动桥设计。
驱动桥是汽车传动系统的重要组成部件,其位于传动系的末端，其功用是增大由传动轴或变速器传来的转矩，将其传给驱动轮并使其具有差速功能. 所以中型专用汽车驱动桥设计有着实际的意义。
在本次设计中，根据当今驱动桥的发展情况确定了驱动桥各部件的设计方案。
其中根据本次设计的车型为中型汽车，所以主减速器的形式采用双级主减速器；而差速器则采用目前被广泛应用的对称式锥齿轮差速器；其半轴为全浮式支撑。
在本次设计中完成了对主减速器、差速器、半轴、桥壳及轴承的设计计算及校核。
并通过以上计算满足了驱动桥的各项功能。
此外本设计还应用了较为先进的设计手段，如用MATLAB进行计算编程和用CAXA软件绘图。
本设计保持了驱动桥有足够的强度、刚度和足够的使用寿命，以及足够的其他性能。
并且在本次设计中力求做到零件通用化和标准化。
关键词：驱动桥、主减速器、差速器、半轴、桥壳AbstractThe graduation project is the subject of a medium goods vehicle driver in the design of the bridge. Bridge drive vehicle drive system is an important component parts, its function is increasing drive shaft or transmission came from the torque, and its transmission to a driving wheel differential function. So medium-sized private car driver has a practical bridge design Significance.In the design of the bridge under the current drive the development of the driver identified the components of the bridge design. According to the design of this model for the medium-sized cars, so the main reducer in the form of a two-stage main reducer, and the current differential is being widely used symmetric bevel gear differential; its axle for the whole floating - Support. In the completion of the design of the main reducer, differential and axle, bearings and the bridge shell calculation and design verification. Through the above calculation and the drive to meet the various functions of the bridge. In addition the design of a more advanced design tools, such as MATLAB calculated using CAXA software programming and graphics.This design has maintained a drive axle have sufficient strength, stiffness and sufficient life, and enough other properties. And in this design-to-common and standardized components.Key words：Drive Bridge, the main reducer, differential and axle, Shell Bridge目录第1章绪论 (1)1.1 驱动桥简介 (1)1.2 驱动桥设计的基本要求 (1)第2章驱动桥主减速器设计 (3)2.1 主减速器简介 (3)2.2 主减速器形式的选择 (3)2.3主减速器锥齿轮的选择 (4)2.3 主减速器齿轮的支承 (5)2.4 主减速器轴承的预紧 (6)2.5 锥齿轮啮合的调整 (7)2.7 润滑 (7)2.8 双曲面锥齿轮的设计 (8)2.8.1主减速比的确定 (8)2.8.2主减速器齿轮计算载荷的确定 (8)2.8.3主减速器齿轮基本参数的选择 (9)2.8.4有关双曲面锥齿轮设计计算方法及公式 (12)2.8.5主减速器双曲面齿轮的强度计算 (20)2.9主减速齿轮的材料及热处理 (22)第3章差速器的设计 (23)3.1 差速器的功用 (23)3.2 差速器结构形式的选择 (23)3.3 差速器齿轮的基本参数选择 (25)3.4 差速器强度计算 (26)3.5 差速器直齿圆锥齿轮参数 (27)第4章车轮传动装置的设计 (29)4.1 车轮传动装置的功用 (29)4.2 半轴支承型式 (29)4.3 全浮式半轴计算载荷的确定 (29)4.4 半轴的强度计算 (29)4.5 全浮式半轴杆部直径的初选 (30)4.6 半轴的结构设计及材料与热处理 (31)第5章驱动桥壳设计 (32)5.1 驱动桥壳的功用和设计要求 (32)5.2 驱动桥壳结构方案分析 (32)5.3 汽车以最大牵引力行驶时的桥壳强度计算 (33)第6章轴承的寿命计算 (35)6.1主减速器轴承的计算 (35)6.2轴承载荷的计算 (37)6.3主动齿轮轴承寿命计算 (37)结论 (39)参考文献 (40)致 (41)附录1 (42)附录2 (47)第1章绪论1.1驱动桥简介驱动桥是汽车传动系的重要组成部分，它位于传动系的末端，一般由主减速器、差速器、车轮传动装置和桥壳等组成。
车辆毕业设计-斯太尔重型车双级主减速器设计（全套CAD图纸）
摘要本设计是针对斯太尔重型车而进行的双级主减速器设计。
此双级主减速器是由两级齿轮减速组成。
与单级主减速器相比，双级减速器具有降低转速,增大扭矩的特点,在保证离地间隙相同时可得到很大的传动比，并且还拥有结构紧凑，噪声小，使用寿命长等优点。
双级主减速器与单级相比，在保证离地间隙相同时可得到大的传动比，但是尺寸、质量均较大，成本较高。
它主要应用于中、重型货车、越野车和大客车上该设计包含了双级主减速器各零件参数的设计和校核。
主要包括：主减速器结构的选择、主动锥齿轮传动比选择与齿轮设计、从动锥齿轮的设计、轴承的选择与校核，轴的选择与校核。
在设计中，要选择正确的传动比以满足主从动锥齿轮的齿数分配，主减速器是汽车传动系中减小降低转速、增大扭矩的主要部件，它是依靠齿数少的锥齿轮带动齿数多的锥齿轮。
对发动机纵置的汽车，其主减速器还利用锥齿轮传动以改变动力的方向。
关键词：载货汽车；双级主减速器；齿轮；校核；设计ABSTRACTThis design is designs a structure to the truck to be reasonable,work related reliable two-stage main gear box.This two-stage main gear box is composed of two level of gear pares with the single stage main gear box,when the guarantee ground clearance is the same may obtain the very great velocity ratio,and also has the structure to be compact,the noise is small,service life long and so on merits.Two-stage main reducer and a single-stage than in the same ground clearance to ensure a large transmission ratio available,but the size,quality are larger,higher cost.It is mainly used in medium and heavy trucks,SUVs and buses onThis article elaborated the two-stage main gear box each components parameter computation and the selection process,and through computation examination.The design mainly includes:Main gear box structure choice,host,driven bevel gear's design,bearing's examination.In the design,to select the correct gear ratio to satisfy the number of teeth of driving and driven bevel gear allocation The main reducer in the transmission lines used to reduce vehicle speed,increased the torque,it is less dependent on the bevel of more gear drive of less bevel gear.Purchase of the longitudinal engine automobiles,the main bevel gear reducer also used to change the driving force for the direction of transmission.Key words:Truck；Two-stage Main Reduction Gear；Gear；Check目录摘要 (I)Abstract (II)第1章绪论 (1)1.1概述 (1)1.1.1主减速器的概述 (1)1.1.2国内外研究现状 (1)1.1.3主减速器设计的要求 (2)1.2主减速器的结构方案分析 (2)1.2.1主减速器的齿轮类型 (2)1.2.2主减速器的减速形式 (3)1.2.3主减速器主、从动锥齿轮的支承方案 (4)1.3本设计主要内容及方案 (5)第2章主减速器的结构设计与校核 (6)2.1主减速器传动比的计算 (7)2.1.1主减速比的确定 (7)2.1.2双级主减速器传动比分配 (8)2.2主减速齿轮计算载荷的确定 (8)2.3主减速器齿轮参数的选择 (11)2.4主减速器螺旋锥齿轮的几何尺寸计算与强度计算 (12)2.4.1主减速器螺旋锥齿轮的几何尺寸计算 (12)2.4.2主减速器螺旋锥齿轮的强度校核 (14)2.5第二级齿轮模数的确定 (18)2.6双级主减速器的圆柱齿轮基本参数的选择 (19)2.7齿轮的校核 (20)2.8主减速器齿轮的材料及热处理 (21)2.9本章小结 (22)第3章轴的设计 (23)3.1一级主动齿轮轴的机构设计 (23)3.2中间轴的结构设计 (24)3.3本章小结 (25)第4章轴的校核 (26)4.1主动锥齿轮轴的校核 (26)4.2中间轴的校核 (27)4.3本章小结 (29)第5章轴承的选择和校核 (30)5.1主减速器锥齿轮上作用力的计算 (30)5.2轴和轴承的设计计算 (33)5.3主减速器齿轮轴承的校核 (34)5.4本章小结 (37)第6章差速器设计 (37)6.1概述 (37)6.2差速器齿轮的基本参数选择 (37)6.3差速器的几何尺寸计算与强度计算 (39)6.3.1差速器齿轮的几何尺寸计算 (39)6.3.2差速器齿轮的强度计算 (41)6.4本章小结 (42)第7章半轴设计 (43)7.1概述 (43)7.2半轴的设计与计算 (43)7.2.1全浮式半轴的设计计算 (43)7.2.2半轴的结构设计及材料与热处理 (45)7.3本章小结 (45)结论 (46)致谢 (47)参考文献 (48)附录 (49)第1章绪论1.1概述1.1.1主减速器的概述主减速器是汽车传动系中减小转速、增大扭矩的主要部件，它是依靠齿数少的锥齿轮带动齿数多的锥齿轮。
工程类吨货车双级主减速器驱动桥设计
维护建议：定 期检查驱动桥 的润滑和磨损 情况，根据需 要进行更换或
维修。
保养提示：保 持驱动桥清洁， 避免杂物和污 垢进入内部， 影响其正常运
转。
常见问题处理： 如出现异常响 声、振动或过 热等情况，立 即停机检查，
排除故障。
汇报人：XX
成本控制：在满足设计要求的前 提下，通过合理的材料和工艺选 择，控制驱动桥的制造成本，提 高产品的市场竞争力。
安装流程：检查 零件完整性→安 装轴承座→安装 齿轮→调整间隙
维护注意事项： 定期检查润滑情 况→定期更换易 损件→定期进行 全面检查
故障1：齿轮损坏 处理方法：更换齿轮，检查润滑 系统 处理方法：更换齿轮，检查润滑系统
图纸绘制：完成设计后，ຫໍສະໝຸດ 制详 细的工程图纸，供生产和装配使 用。
满足工程类吨货车的使用需求 和性能要求
确保双级主减速器驱动桥的可 靠性和耐久性
优化设计，降低制造成本和维 护成本
符合国家和行业的相关标准和 规范
总体设计思路：根据吨货车的载重和行驶需求，确定驱动桥的总体结构形式和规格参数。
主减速器设计：采用双级主减速器，根据传动比和齿轮强度要求进行设计，确保足够的传 动效率和可靠性。
XX,A CLICK TO UNLIMITED POSSIBILITES
汇报人：XX
目录
CONTENTS
背景：随着物流运输业的发展，工程类吨货车在道路运输中扮演着越来越重要的角色。双 级主减速器驱动桥作为工程类吨货车的重要部件，对于提高车辆的运输效率和安全性具有 重要意义。
意义：通过设计工程类吨货车双级主减速器驱动桥，可以提高车辆的传动效率和行驶 稳定性，降低车辆的油耗和排放，提升工程类吨货车的市场竞争力。同时，双级主减 速器驱动桥的设计也有助于推动我国工程类货车传动系统技术的进步和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要本设计是针对斯太尔重型车而进行的双级主减速器设计。
此双级主减速器是由两级齿轮减速组成。
与单级主减速器相比，双级减速器具有降低转速,增大扭矩的特点,在保证离地间隙相同时可得到很大的传动比，并且还拥有结构紧凑，噪声小，使用寿命长等优点。
双级主减速器与单级相比，在保证离地间隙相同时可得到大的传动比，但是尺寸、质量均较大，成本较高。
它主要应用于中、重型货车、越野车和大客车上该设计包含了双级主减速器各零件参数的设计和校核。
主要包括：主减速器结构的选择、主动锥齿轮传动比选择与齿轮设计、从动锥齿轮的设计、轴承的选择与校核，轴的选择与校核。
在设计中，要选择正确的传动比以满足主从动锥齿轮的齿数分配，主减速器是汽车传动系中减小降低转速、增大扭矩的主要部件，它是依靠齿数少的锥齿轮带动齿数多的锥齿轮。
对发动机纵置的汽车，其主减速器还利用锥齿轮传动以改变动力的方向。
关键词：载货汽车；双级主减速器；齿轮；校核；设计ABSTRACTThis design is designs a structure to the truck to be reasonable, work related reliable two-stage main gear box. This two-stage main gear box is composed of two level of gear reductions. Compares with the single stage main gear box, when the guarantee ground clearance is the same may obtain the very great velocity ratio, and also has the structure to be compact, the noise is small, service life long and so on merits.Two-stage main reducer and a single-stage than in the same ground clearance to ensure a large transmission ratio available, but the size, quality are larger, higher cost. It is mainly used in medium and heavy trucks, SUVs and buses onThis article elaborated the two-stage main gear box each components parameter computation and the selection process, and through computation examination. The design mainly includes: Main gear box structure choice, host, driven bevel gear's design, bearing's examination. In the design, to select the correct gear ratio to satisfy the number of teeth of driving and driven bevel gear allocation The main reducer in the transmission lines used to reduce vehicle speed, increased the torque , it is less dependent on the bevel of more gear drive of less bevel gear . Purchase of the longitudinal engine automobiles, the main bevel gear reducer also used to change the driving force for the direction of transmission.Key words: Truck；Two-stage Main Reduction Gear；Gear；Check目录摘要 (I)Abstract (II)第1章绪论 (1)1.1概述 (1)1.1.1主减速器的概述 (1)1.1.2国内外研究现状 (1)1.1.3主减速器设计的要求 (2)1.2主减速器的结构方案分析 (2)1.2.1主减速器的齿轮类型 (2)1.2.2主减速器的减速形式 (3)1.2.3主减速器主、从动锥齿轮的支承方案 (4)1.3本设计主要内容及方案 (5)第2章主减速器的结构设计与校核 (6)2.1主减速器传动比的计算 (7)2.1.1主减速比的确定 (7)2.1.2双级主减速器传动比分配 (8)2.2主减速齿轮计算载荷的确定 (8)2.3主减速器齿轮参数的选择 (11)2.4主减速器螺旋锥齿轮的几何尺寸计算与强度计算 (12)2.4.1主减速器螺旋锥齿轮的几何尺寸计算 (12)2.4.2主减速器螺旋锥齿轮的强度校核 (14)2.5第二级齿轮模数的确定 (18)2.6双级主减速器的圆柱齿轮基本参数的选择 (19)2.7齿轮的校核 (20)2.8主减速器齿轮的材料及热处理 (21)2.9本章小结 (22)第3章轴的设计 (23)3.1一级主动齿轮轴的机构设计 (23)3.2中间轴的结构设计 (24)3.3本章小结 (25)第4章轴的校核 (26)4.1主动锥齿轮轴的校核 (26)4.2中间轴的校核 (27)4.3本章小结 (29)第5章轴承的选择和校核 (30)5.1主减速器锥齿轮上作用力的计算 (30)5.2轴和轴承的设计计算 (33)5.3主减速器齿轮轴承的校核 (34)5.4本章小结 (37)第6章差速器设计 (37)6.1概述 (37)6.2差速器齿轮的基本参数选择 (37)6.3差速器的几何尺寸计算与强度计算 (39)6.3.1差速器齿轮的几何尺寸计算 (39)6.3.2差速器齿轮的强度计算 (41)6.4本章小结 (42)第7章半轴设计 (43)7.1概述 (43)7.2半轴的设计与计算 (43)7.2.1全浮式半轴的设计计算 (43)7.2.2半轴的结构设计及材料与热处理 (45)7.3本章小结 (45)结论 (46)致谢 (47)参考文献 (48)附录 (49)第1章绪论1.1概述1.1.1主减速器的概述主减速器是汽车传动系中减小转速、增大扭矩的主要部件，它是依靠齿数少的锥齿轮带动齿数多的锥齿轮。
对发动机纵置的汽车，其主减速器还利用锥齿轮传动以改变动力方向。
由于汽车在各种道路上行使时，其驱动轮上要求必须具有一定的驱动力矩和转速，在动力向左右驱动轮分流的差速器之前设置一个主减速器后，便可使主减速器前面的传动部件如变速器、万向传动装置等所传递的扭矩减小，从而可使其尺寸及质量减小、操纵省力[1]。
对于重型车来说，要传递的转矩较乘用车和客车，以及轻型商用车都要大得多，以便能够以较低的成本运输较多的货物，所以选择功率较大的发动机，这就对传动系统有较高的要求，而主减速器在传动系统中起着非常重要的作用。
随着目前国际上石油价格的上涨，汽车的经济性日益成为人们关心的话题，这不仅仅只对乘用车，对于重型载货汽车，提高其燃油经济性也是各商用车生产商来提高其产品市场竞争力的一个法宝，因为重型载货汽车所采用的发动机都是大功率，大转矩的，装载质量在十吨以上的载货汽车的发动机，最大功率在140KW以上，最大转矩也在700N m以上，百公里油耗是一般都在34L左右。
为了降低油耗，不仅要在发动机的环节上节油，而且也需要从传动系中减少能量的损失。
因此，在发动机相同的情况下，采用性能优良且与发动机匹配性比较高的传动系便成了有效节油的措施之一。
所以设计新型的主减速器已成为了新的课题。
1.1.2 国内外研究现状据我国工信部消息，2015年重卡市场的产能规划在300万量以上。
在这样的汽车行业市场需求下，作为汽车工业的重要配套行业，中国车桥行业的产销量同样呈上升趋势。
随着汽车行业的高速发展，汽车在节能，环保，舒适等方面的性能将显著提升，这就要求车桥产品的性能进一步提高。
车桥作为重卡的核心总成，其重要性受到越来越多的关注。
科技的迅猛发展也将带领未来重卡车桥朝着轻量化，大扭矩，长寿命和地生产成本的方向发展，同时技术含量高的驱动桥附件和电子技术将会得到广泛的应用。
在我国重卡中单级桥因为桥包尺寸大，离地间隙小，导致通过性较差，应用范围相对较小，双级减速器的应用占有很大一部分比例。
我国重卡大量使用的斯太尔驱动桥属于典型的双级减速器，其二级减速的结构，主减速器总成相对较小，桥包尺寸减小，因此离地间隙加大，通过性好，承载能力较大。
广泛用于公路运输，以及石油，工矿，林业，野外作业和部队等多种领域的车辆。
不过，双级减速器也有传动效率低，油耗高，结构相对复杂，产品价格高等缺点。
在欧、美重卡中双级主减速器后驱动桥只占整个产品的40%，且有呈下降趋势，在美国只占10%；日本采用该结构的产品更少。
其原因是这些地区的道路较好，采用单级减速双曲线螺旋锥齿轮副成本较低，故大部分均采用这种结构。
而亚洲、非洲和南美国家则采用双级主减速器的驱动桥，用于非道路和恶劣道路使用的车辆(工程自卸车等)。
当地道路愈差则采用双级主减速器驱动桥愈多，反之，则愈少。
国外汽车驱动桥已普遍采用限滑差速器、湿式行车制动器等先进技术。
限滑差速器大大减少了轮胎的磨损，而湿式行车制动器则提高了主机的安全性能，简化了维修工作。
国内仅一部分车使牙嵌式差速器。
限滑差速器成本较高，因而在多数国产驱动桥上一直没有得到应用。
目前向国内提供限滑差速器的制造商主要是美国TraCtech 公司和德国采埃孚公司。
美国Tractech公司在苏州的工厂即将建成投产，主要生产牙嵌式、多片摩擦盘式差速器。
1.1.3主减速器设计的要求主减速器的设计应满足如下基本要求[1]：1、所选择的主减速比应能保证汽车既有最佳的动力性和燃料经济性。
2、外型尺寸要小，保证有必要的离地间隙；齿轮其它传动件工作平稳，噪音小。
3、在各种转速和载荷下具有高的传动效率；与悬架导向机构与动协调。
4、在保证足够的强度、刚度条件下，应力求质量小，以改善汽车平顺性。
5、结构简单，加工工艺性好，制造容易，拆装、调整方便。
本设计主要研究双级主减速器的结构与工作原理，并对其主要零部件进行了强度校核。
