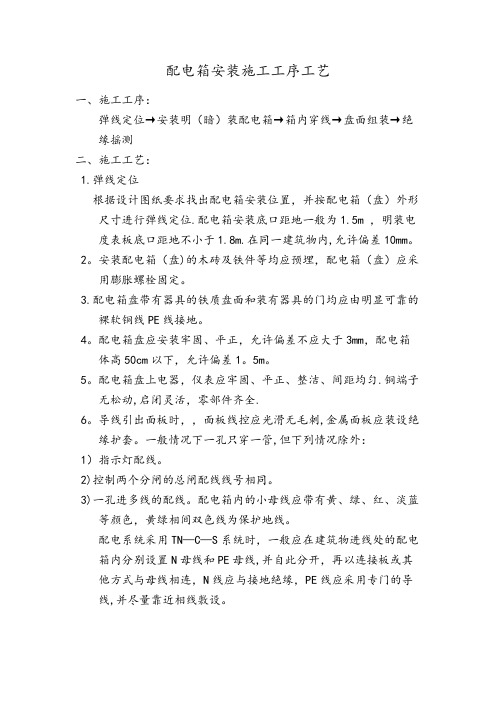

配电柜、配电箱安装施工工艺

1.1.1成套配电柜安装

1.1.1.1配电柜的材料要求

1柜体外形尺寸方正，周边平整无损伤，油漆无脱落，柜体有一定机械强度，二次底板厚度不小于，柜内仪表、控制元件

齐全，安装牢固，布置合理满足电气间距与爬电距离要求，

接线质量符合规范要求。

2二次板、带电器设备的门、柜体上均应焊有接地螺丝，柜上部进线处和下部接线端子处，尤其是进出多芯电缆时，要预

留足够的空间以保证外接导线，多芯电缆分开线芯的接线空

间。配电柜下部端子排，离地宜大于350mm。

3基础槽钢不得用电气焊开孔，所有使用的配件必须为镀锌件。

1.1.1.2配电柜的布置及安装要点

1配电室内不应有其它的管道通过，室内的暖气管道不应有阀门，管道与散热器的连接采用焊接。

2成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间的出口，出口应布置在通道的两侧，两出口之

间的距离超过 15m时，其间还应增加出口。

3低压配电柜的平面位置应按图施工，标准层竖井内的空间位置应按统一标准尺寸控制，为了安全和操作方便，不应安装

于门后或妨碍操作的设备旁。

4单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，再从柜下至上 2/3高的位置绷

上小线，逐台找正，如柜不标准，以柜面为准。找正时采用

铁片进行调整，每处垫片最多不能超过３片。然后按固定螺

孔尺寸，在基础型钢架上用手电钻钻孔。一般若无要求时，

低压柜钻Φ孔，高压柜钻Φ孔，分别用M12、M16镀锌螺丝

固定。

5成排配电柜，柜与柜之间应用螺栓进行固定，根据柜的高度不同，选择相应的固定点，以保证配电柜的稳固性。

1.1.1.3基础型钢安装

1调直型钢，将有弯的型钢调直，然后按图纸要求预制加工基础型钢架，并刷好防锈漆。

2按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片

的地方不能超过３片。然后将基础型钢架、预埋铁件、垫片

用电焊焊牢。最终基础型钢顶部宜高出抹平地面上油机以上

为宜，手车柜基础型钢顶面与抹平地面相平（不铺胶垫时）。

基础型钢安装允许偏差见表3-10。

基础型钢安装允许偏差表3-10

3基础型钢与接地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内与变压器安装地线配合，与基础型钢的两

端焊牢（保证有两个焊点），焊接长度为扁钢宽度的2倍，

然后将基础型钢刷两遍灰漆。

1.1.1.4配电柜的组立及接线

1配电柜的基础槽钢要找平放正，与地面连接牢固，焊接处焊渣处理干净，油漆刷均匀，槽钢上不得开孔进管，在槽钢内

要抹水泥层，保证槽钢内底部于净平整，不露渣露筋，在地

面有水的机房，水泥层要高于槽钢外地坪的高度。

2柜就位后基础槽钢用M12、M16的镀锌螺丝固定，柜立稳后，水平度、垂直度、柜间间隙满足规范要求。

3盘线应走向合理、导线顺直、横平竖直、棱角清晰、拐角进线的造型一致平行，不得任意歪斜交叉相连，导线要留有一

定的余量用塑料绑扎成束，绑扎间距均匀。

4各相导线分色清晰，且各相颜色区分一致，多股线涮锡部位用和导线颜色一致的绝缘带缠绕，缠绕长度一致，干净利落，

线管进线处，带塑料护口。

1.1.1.5地线压接

1导线压接的鼻子必须使用闭口鼻，严禁使用开口鼻，应根据导线的规格、电流的大小选择不同的接线鼻子，应采用涮锡

并巨涮锡饱满无夹渣、空隙，接线鼻子涮完锡后，除接线的

地方外，都应使用与导线相同颜色的胶带进行包扎。

成排配电柜安装：

①垂直度不大于1000，

盘面平整度4mm，盘间接缝

小于2mm。

②柜子标识齐全清楚。

2与母排压接时，建议一个螺栓压一个接线鼻子。进入配电柜的管、线槽都应用接地线与母排连接，柜内的接地线不应串

接，应采用并接。

①配电柜、箱接地做法:

配电箱、柜如有电气元气

件装于箱柜门上，就一定

要接地。软编织带，闭口

鼻子。

3装置的相线截面积选择见表3-11。

装置的相线截面积选择表（mm2）表3-11

注：S指柜（屏、台、箱、盘）电源进线相线截面积，且两者（S、S P）材质相同。

4母排上的鼻子压接应压在母排后的平垫后，螺栓应平垫、弹簧垫齐全。螺栓穿法需按照如下原则：①由里向外穿；②由

左向右穿；③由上向下穿。

1.1.2电气器具及配电箱（盘）安装

1.1.

2.1灯具安装

1材料要求

1)灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱破裂、灯箱歪翘等现象。

2)照明灯具的导线，其电压等级不应低于交流750V，其最小线芯截面应符合表3-12的规定。

线芯最小允许截面（mm2）表3-12

2灯具的安装

1)灯具安装牢固端正，位置正确。

2)有吊顶的灯具或重量超过3kg的灯具，在顶板上加独立的吊

杆或预埋件，承担灯具全部重量，不使吊顶龙骨承受灯具荷载。

3)成排明装灯具，在预埋灯头盒时，先放线，根据灯型留出间距位置。成排安装的灯具中心线允许偏差为5mm。

4)凡安装距地高度低于或等于的灯具其金属外壳必须连接保护地线。

5)灯具吸顶安装木台应在土建刷完一遍浆后进行安装，木台应固定牢固，与建筑物表面没有缝隙，不露黑边，木台直径在75～150mm 时，应用两条螺丝固定，木台直径在150mm以上时，应用三条螺丝呈三角形固定，灯具应安装在木台中心。在保证灯具底座不漏光及维修时不损坏吊顶的情况下，底座在250mm以上灯具吸顶安装可不加装本台，导线进灯箱处应加套管塑料管保护。

6)灯具在吊顶上嵌入式安装，应固定在专设的框架、支吊架上，不应使吊顶龙骨受灯具荷载，支吊架形式要统一，下口留长节螺纹以便调节高度，支吊架必须固定在楼板上，不得固定在管道、风管上，且一套灯具对应一套支吊架，不得用铅丝固定。

成排灯具安装：

①同灯开孔大小适中，无

漏边现象。

②灯具安装要放于吊顶

的几何中心位置。

1.1.

2.2开关、插座面板安装

③灯具和消防探头、喷洒

头的距离符合规范要求。
