第五章地图符号
5.3.1构成符号的视觉变量
能引起视觉差别的图形和色彩变化因 素称为“视觉变量”或“图形变量”。
1967年法国贝尔廷领导的图形实验室经过多年的探讨, 提出形状、尺寸、方向、亮度、色彩和密度的差别改变了 图形外观,称为视觉变量。近30年来,许多学者在肯定了 他的视觉变量理论的同时,提出了多种构成图形要素的方 案。
变化,从绝对零值开始又能进行各种算术运算,它实际上是 间距量表的精确化。
5.2 地图符号的分类与量表
始终量表是有序且相互关联的,
即比率量表可处理为间距、顺序或定名量 表,但定名量表信息却只能用定名量表处 理,不能改变为其他量表。
地 图 符 号 的 基 本 体 系
5.3 地图符号视觉变量
• 构成符号的视觉变量 • 视觉变量组合
5.4.1.2 色彩三要素:亮度
明度(亮度)
符号色彩的相对明暗程度。
明度包含顺序,能用来显示数据集的顺序状况。
如:分级
5.4.1.3 色彩三要素:彩度
能体现量的变化,但约定性很差。一个三角形既可以代表控制
点,也可以代表金矿、消防队等。
5.2 地图符号的分类与量表
5.2 地图符号的分类与量表
3.从对地图比例尺的依存关系上,地图符号可分 为比例符号、半比例符号、非比例符号。
- 依比例尺符号: 面状要素 - 半依比例尺符号: 线状要素 - 不依比例尺符号: 点状要素
• 色相、亮度和彩度的变化。
5.3.1.4 构成符号的视觉变量: 网纹
也称纹理,指在具有一定形状和大小的点、线及点线组合 而成的图案按照一定方式排列的结果。网纹有许多种,可归 纳为线划网纹、点状网纹和混合网纹。就网纹的组合来说, 主要表现在方向、纹理和排列上,并且以整体特征被感受。
地图符号化讲义
1960年联合国成立地名专家组, 指导地名标准化 1977年成立中国地名委员会及各 地地名审核机构 1977年联合国通过“采用汉语拼 音作为中国地名罗马字母拼写法 的国际标准”
二、注记的作用与功能
地图注记是地图符号的一种,能起定位的作用, 是将地图信息在制图者与用图者之间进行传递的 重要方式。
地图注记分为:
线状符号:表达
面状符号:表达
空间上沿某个方
空间上具连续两
向延伸的线状或
点 空 的 带 具 半状间符状定依符上号现位比号一。象特例:个具的征符表点定符,号达位位号为。。点状
特征,为不依比 例符号。
线状 面状
几何 分类
体状 维符征号空征具体分号,。间的定积布。为上现位符的具依具象特号现定比三的征:象位例维符,表的特符特号与达。
尺寸
• 地物重要等级 • 尺寸大——重要 • 尺寸小——次要
颜色
• 习惯表示 • 黑色——居民地 • 蓝色——水系
棕色——地貌 绿色——植被
三、注记的定位
注记排布 — 注记在图 上的排列方式主要有 四种:
水平字列
垂直字列
雁行字列:字符连线与 注示物走向平行,成直 线,字直立。
屈曲字列:字符连线与 注示物走向平行,成自 然弯曲,字向不直立。
(3)立体层次和层次网络正好相反,它要求被表示的成 分处于不同的视觉平面上。
立体层次也可表现为单个符号的叠加和晕线处理。
4.图形与背景
图形是具有一定界限、组织比较严密的,背景则是没 有界限的同一性空间。在心理感受上,图形与背景的构成 有如下特征:
(1)明暗差异产生图形 视觉的特点就是注意力集中
在差别上,当其他的图形亮度一 致时,较暗部分成为图形,而由 于海水部分较暗,则较亮的陆地 成为图形。 (2)良好的边界产生图形
二、注记的作用与功能
地图注记是地图符号的一种,能起定位的作用, 是将地图信息在制图者与用图者之间进行传递的 重要方式。
地图注记分为:
线状符号:表达
面状符号:表达
空间上沿某个方
空间上具连续两
向延伸的线状或
点 空 的 带 具 半状间符状定依符上号现位比号一。象特例:个具的征符表点定符,号达位位号为。。点状
特征,为不依比 例符号。
线状 面状
几何 分类
体状 维符征号空征具体分号,。间的定积布。为上现位符的具依具象特号现定比三的征:象位例维符,表的特符特号与达。
尺寸
• 地物重要等级 • 尺寸大——重要 • 尺寸小——次要
颜色
• 习惯表示 • 黑色——居民地 • 蓝色——水系
棕色——地貌 绿色——植被
三、注记的定位
注记排布 — 注记在图 上的排列方式主要有 四种:
水平字列
垂直字列
雁行字列:字符连线与 注示物走向平行,成直 线,字直立。
屈曲字列:字符连线与 注示物走向平行,成自 然弯曲,字向不直立。
(3)立体层次和层次网络正好相反,它要求被表示的成 分处于不同的视觉平面上。
立体层次也可表现为单个符号的叠加和晕线处理。
4.图形与背景
图形是具有一定界限、组织比较严密的,背景则是没 有界限的同一性空间。在心理感受上,图形与背景的构成 有如下特征:
(1)明暗差异产生图形 视觉的特点就是注意力集中
在差别上,当其他的图形亮度一 致时,较暗部分成为图形,而由 于海水部分较暗,则较亮的陆地 成为图形。 (2)良好的边界产生图形
地图数据符号化-文档资料

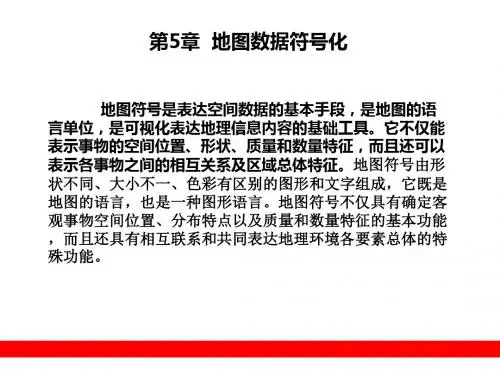

第5章 地图数据符号化
地图符号是表达空间数据的基本手段,是地图的语 言单位,是可视化表达地理信息内容的基础工具。它不仅能 表示事物的空间位置、形状、质量和数量特征,而且还可以 表示各事物之间的相互关系及区域总体特征。地图符号由形 状不同、大小不一、色彩有区别的图形和文字组成,它既是 地图的语言,也是一种图形语言。地图符号不仅具有确定客 观事物空间位置、分布特点以及质量和数量特征的基本功能 ,而且还具有相互联系和共同表达地理环境各要素总体的特 殊功能。
5.7.1 设置一
在ArcMap中,用户对统计符号设置的具体操作步骤
如下。
图 Chart Symbol Editor对话框
5.7.2 设置二
在ArcMap中,用户对统计符号设置的具体操作步骤
如下。
图 饼状统计符号表示的ArcMap窗口
5.8 设置组合符号
实际应用中,几乎每个地图要素都会包含若干项相 关的属性,如城镇数据层中既有反映城镇规模的城镇人口, 还有城镇国民经济生产总值等。如果要在反映城镇人口规模 的同时,还需要反映城镇的行政等级,就可以选择组合符号 表示方法,通过符号的大小表示人口规模,同时利用符号颜 色表示行政等级。符号组合表示法其实就是利用不同的符号 表示方法表示同一地图要素的不同属性信息。
图 分级符号表示的ArcMap窗口Leabharlann 5.4.4 号显示比例设置
在默认状态下,分级符号的大小是一定的,不随地 图在屏幕上的缩放而变化。如果需要在屏幕缩放时分级符号 发生相应的变化,可以通过单击上下文菜单的Set Reference Scale菜单命令实现。如果想恢复原来的状态,只要选择 Clear Reference Scale菜单命令就可以了。
5.5 设置比率符号
地图符号是表达空间数据的基本手段,是地图的语 言单位,是可视化表达地理信息内容的基础工具。它不仅能 表示事物的空间位置、形状、质量和数量特征,而且还可以 表示各事物之间的相互关系及区域总体特征。地图符号由形 状不同、大小不一、色彩有区别的图形和文字组成,它既是 地图的语言,也是一种图形语言。地图符号不仅具有确定客 观事物空间位置、分布特点以及质量和数量特征的基本功能 ,而且还具有相互联系和共同表达地理环境各要素总体的特 殊功能。
5.7.1 设置一
在ArcMap中,用户对统计符号设置的具体操作步骤
如下。
图 Chart Symbol Editor对话框
5.7.2 设置二
在ArcMap中,用户对统计符号设置的具体操作步骤
如下。
图 饼状统计符号表示的ArcMap窗口
5.8 设置组合符号
实际应用中,几乎每个地图要素都会包含若干项相 关的属性,如城镇数据层中既有反映城镇规模的城镇人口, 还有城镇国民经济生产总值等。如果要在反映城镇人口规模 的同时,还需要反映城镇的行政等级,就可以选择组合符号 表示方法,通过符号的大小表示人口规模,同时利用符号颜 色表示行政等级。符号组合表示法其实就是利用不同的符号 表示方法表示同一地图要素的不同属性信息。
图 分级符号表示的ArcMap窗口Leabharlann 5.4.4 号显示比例设置
在默认状态下,分级符号的大小是一定的,不随地 图在屏幕上的缩放而变化。如果需要在屏幕缩放时分级符号 发生相应的变化,可以通过单击上下文菜单的Set Reference Scale菜单命令实现。如果想恢复原来的状态,只要选择 Clear Reference Scale菜单命令就可以了。
5.5 设置比率符号
地图符号化
4.颜色变量
色相 亮度 彩度
5.网纹变量
排列 尺寸 样式
方式 顺序 方向 间隔
1、形状变量
指符号图形本身的轮廓形状,是视觉上能区别开来 的几何图形的单体,用于反映制图要素的质量差异 。
线状要素、面状要素的形状取决于地理要素本身的 空间分布特征 地图设计中的形状设计主要是点状符号的形状设计
2 3 4 5
定名量表
对空间信息的处理只使用定性关系,一般不使 用定量关系的量表
按某种区分标志把事物现象构成的数组进行 排序,区分为一种相对等级的方法
顺序量表
间距量表 比率量表
利用某种统计单位对顺序量表的排序增加 距离信息(加减) 以制图数据的起始点为基础,按某种比率 进行排序,且呈比率变化(乘除)
紫色 蓝色 绿色 420nm 470 510 黄色 橙色 580 620 红色 700nm
色相常用来区分要素不同的定性特征
②亮度
又称明度或光度,指色彩本身的明暗程度,亦指 某色反射光的强度,常用明暗,强弱表示。 不同色相亮度不一:白-黄-橙-绿-青(红)-紫-黑
同一色相,光照强度不同,亮度亦不同。 应用:通常与彩度结合使用
② HSB模型
③ CMYK模型
3、色谱和色库 色谱:是根据彩色图像复制和色度学理
论,以标准化为目标,以黄、品红、
青、黑四色为基础,把不同比例的网 点颜色相互交叉叠印,并按一定规律 排列,得到许多标准色块即为色谱
色库:在电子出版系统中,常配备能产生数十万种有
效彩色的数据库——色库。
三、 色彩的命名
第五章 地图符号化
——地图语言
第一节 地图符号——地图的语言
第五章 地图符号
点状分布
线状分布 面状分布
地图符号的几何分类
体积分布
• 点状分布:实际面积小但位置重要,表达 空间上一个点位的符号。具定位特征,为 不依比例符号。 • 窑洞、沙丘,路灯庙宇、塔等
• 线状分布:表达空间上沿某个方向延伸的 线状或带状现象的地物。具定位特征,为 半依比例符号。 • 如:公路、河流、境界线等。
(三) 注记的设计
内容的设计:
文字要精简
尽量避免使用缩写
表现形式:系统地利用字体、尺寸和色相, 地图注记便成为空间信息归类的手段。 字体:反映地物的级别(等线体-省会、宋
体-市、仿宋体-县、细线体-镇乡)
尺寸:反映地物的重要程度 色相:表示不同地物(黑色表示人文、蓝色表示
水文、棕色表示地貌、绿色表示植被)
本章教学要求
• 教学重点:
– 地图符号的分类 – 基本视觉变量、形状、尺寸、方向、颜色、网 纹的含涵义及应用。 – 颜色的色相、亮度、彩度的应用。 – 注记的概念、类型、作用以及设计。
• 教学难点
– 颜色、网纹的应用,注记的设计。
第五章
地图符号
§1.地图符号——地图的语言 §2.符号的分类与量表
3. 地图的用色设计(2)
2)定性特征的设色
颜色的色相是用来区分要素的不同类型或不同 定性等级的最适当的视觉变量。
3. 地图的用色设计(3)
3)定量特征的设色
常常选择使用一个渐变的色阶来表达某种
现象在数量上的分布特征。
这种色阶类型包括:
单色渐变、双色渐变、多色渐变
单 色 渐 变
双 色 渐 变
2.顺序量表
顺序量表是在分类的基础上,对具有同一定性特 征的要素根据其定量特征进行排序或分等。 把符号按某种标志的差别排出相对顺序。
线状分布 面状分布
地图符号的几何分类
体积分布
• 点状分布:实际面积小但位置重要,表达 空间上一个点位的符号。具定位特征,为 不依比例符号。 • 窑洞、沙丘,路灯庙宇、塔等
• 线状分布:表达空间上沿某个方向延伸的 线状或带状现象的地物。具定位特征,为 半依比例符号。 • 如:公路、河流、境界线等。
(三) 注记的设计
内容的设计:
文字要精简
尽量避免使用缩写
表现形式:系统地利用字体、尺寸和色相, 地图注记便成为空间信息归类的手段。 字体:反映地物的级别(等线体-省会、宋
体-市、仿宋体-县、细线体-镇乡)
尺寸:反映地物的重要程度 色相:表示不同地物(黑色表示人文、蓝色表示
水文、棕色表示地貌、绿色表示植被)
本章教学要求
• 教学重点:
– 地图符号的分类 – 基本视觉变量、形状、尺寸、方向、颜色、网 纹的含涵义及应用。 – 颜色的色相、亮度、彩度的应用。 – 注记的概念、类型、作用以及设计。
• 教学难点
– 颜色、网纹的应用,注记的设计。
第五章
地图符号
§1.地图符号——地图的语言 §2.符号的分类与量表
3. 地图的用色设计(2)
2)定性特征的设色
颜色的色相是用来区分要素的不同类型或不同 定性等级的最适当的视觉变量。
3. 地图的用色设计(3)
3)定量特征的设色
常常选择使用一个渐变的色阶来表达某种
现象在数量上的分布特征。
这种色阶类型包括:
单色渐变、双色渐变、多色渐变
单 色 渐 变
双 色 渐 变
2.顺序量表
顺序量表是在分类的基础上,对具有同一定性特 征的要素根据其定量特征进行排序或分等。 把符号按某种标志的差别排出相对顺序。
地图学 第五章 地图符号
❖ 6、视觉变量的组合
1)点状符号中
❖改变形状——代表不同类别 ❖间断形状——降低等级 ❖附加形状——同一类别地物中的一个亚类 ❖组合形状——反映地物相互联系的意义 ❖改变方向——改变符号意义
❖ 2)线状
连续或间断 叠加、组合及定向
❖ 3)面状
网纹变量
❖ 五、地图符号的量表
1.定名量表---按类别定名
❖ 2)加色法混合的原理 a、色光相加,两种色光组成另一种色光。 红光+绿光=黄光 , 红光+兰光=品红光 绿光+兰光=青光 , 红光+绿光+兰光=白光 b、混合色光的亮度等于被混合色光亮度之和,相混合
色光越多,则亮度越大。
❖ 3)间色、互补色
A.间色光
❖三原色光等量混合得三种标准间色光:黄、品红、 青光
色转盘的转动混合。
❖ 2.减色法的混合(色料的混合)
1)原理 从投射光中减去某些色光后,将剩余色光进行
混合。
混合次数越多,亮度越来越弱
❖ 2)三原色 、间色、互补色、复色
a、三原色(三减原色)黄、品红、青 品红=白光-绿光,黄=白光-兰光,青=白光-红光
❖ b、间色
等量混合
品红+黄=橙,黄+青=绿,青+品红=紫
2.百分比方法 R 占 128/255*100%=50%
G 64/255*100%=25%
B 占 0%
❖
五、色彩的利用 彩色:红、橙、黄、绿、青、兰、紫等。
{ 色彩
分为 消色:黑、白、灰。
1、色彩三属性的利用
❖ 1)色相 ——反射光谱的主波长
用色相来区别事物的类别 ❖ 天然色: ❖ 象征函义 ❖ 习惯用色 ❖ 比明显,易于区分 ❖ 类别与种属关系,相同类别与种属采用同一色系的不同色调。
第5章 地图符号化
§3 符号的视觉变量
1. 视觉变量
⑤ 网纹变量 组成网纹的个体图案排列方式以规则排列为主,有时也 采用随机排列方式。 个体图案排列规则包括排列顺序、排列方向和排列间隔。 排列顺序是指由多种图案构成的网纹中不同图案交替变 换的次序。 排列方向是指线型图案的延伸方向。 排列间隔是指个体图案排列的密度。
§4 色彩
1. 色彩的属性
② 亮度 亮度也称为明度,表示色彩的明暗程度。 心理因素对亮度 的对比产生影响
§4 色彩
1. 色彩的属性
② 亮度 消色最容易理解亮度:白色最亮,黑色最暗,黑白间不 同深浅的灰,就是不同明暗程度的表现。 彩色既靠自身所具有的明度值,也靠加减灰度调节明暗。 彩色的明暗,一般以消色灰调的亮度表示其相应的亮度 值。任何色相的亮度等级分得越多,越不容易识别;同 时色相原来亮度越大,分级应越少。
白
紫 彩度
色相
亮 度
黑
§4 色彩
2. 色彩的表示
② A. 常用的几种计算机表色系统 RGB模型。 用色光三原色红绿蓝表示,每个原色的取值范围都是0255。
§4 色彩
2. 色彩的表示
② B. 常用的几种计算机表色系统 HSB模型。 以色相(Hue)、彩度(Saturation)和亮度(Brightness)表示。 色相取值范围是0-360,红0或360,绿120,蓝240,黄 60,青180,品300。彩度和亮度取值范围0-100。
§3 符号的视觉变量
1. 视觉变量
§3 符号的视觉变量
1. 视觉变量
① 形状变量 形状是指符号图形本身的轮廓形状。 线状要素、面状要素的形状都取决于地理要素本身的空 间分布特征。 点状符号的形状可以是简单的几何图形,也可以是各种 几何图形的组合,或复杂的象形符号,以区分定性特征。
地图学 第5章地图符号化总结
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
本节首页
36
第4节 色彩 二、色彩的表示
(一)蒙赛尔色立体
第5章 地图符号化
以色彩的色相、亮 度、彩度三个属性 为坐标轴,设计色 彩3维立体模型。
蒙赛尔色环
蒙赛尔色立体
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
本节首页
37
第4节 色彩
彩 度
排 列 间 隔
图 案 尺 寸
本节首页
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
27
第3节 符号的视觉变量
二、视觉变量的组合
常用组合: 形状+形状 形状+尺寸 形状+方向 形状+颜色
第5章 地图符号化
形状+网纹
色相+亮度(彩度)
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
一、视觉变量
视觉变量在地图符号设计中的基本功能
第5章 地图符号化
要素特 征类型
空间特征
定性特征
定量特征
可 采 用 变 量 类 型
基 形状 本 (线路径、 变 面轮廓) 量
形状(点 状符号)
方 颜 向 色
网
纹
尺 寸
颜
色
网
纹
从 属 变 量
色 相
图 案 样 式
排 列 方 式
排 列 顺 序
排 列 方 向
亮 度
第1节 地图符号——地图的语言
一、符号学的相关理论
第5章 地图符号化
瑞士语言学家 F.D.Saussure(索绪尔)
内容
二元关系论:
本章首页
本节首页
36
第4节 色彩 二、色彩的表示
(一)蒙赛尔色立体
第5章 地图符号化
以色彩的色相、亮 度、彩度三个属性 为坐标轴,设计色 彩3维立体模型。
蒙赛尔色环
蒙赛尔色立体
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
本节首页
37
第4节 色彩
彩 度
排 列 间 隔
图 案 尺 寸
本节首页
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
27
第3节 符号的视觉变量
二、视觉变量的组合
常用组合: 形状+形状 形状+尺寸 形状+方向 形状+颜色
第5章 地图符号化
形状+网纹
色相+亮度(彩度)
《新编地图学教程》(第二版) 第5章 地图符号化
本章首页
一、视觉变量
视觉变量在地图符号设计中的基本功能
第5章 地图符号化
要素特 征类型
空间特征
定性特征
定量特征
可 采 用 变 量 类 型
基 形状 本 (线路径、 变 面轮廓) 量
形状(点 状符号)
方 颜 向 色
网
纹
尺 寸
颜
色
网
纹
从 属 变 量
色 相
图 案 样 式
排 列 方 式
排 列 顺 序
排 列 方 向
亮 度
第1节 地图符号——地图的语言
一、符号学的相关理论
第5章 地图符号化
瑞士语言学家 F.D.Saussure(索绪尔)
内容
二元关系论:
第5章 地图符号化
四分位法
将数据从小到大排列, 将数据从小到大排列,然后按各级内 部数据个数相等的规则确定分级位置。 部数据个数相等的规则确定分级位置。
n+1 12 + 1 Q1 = ——— = ———— = 3.25 4 4 2(n+1) 2 × 13 Q2 = ——— = ———— = 6.5 4 4 3(n+1) 3 × 13 Q3 = ——— = ———— = 9.75 4 4
某镇蚕丝生产量 乡名 顺序 产量/kg 大名 1 3726 西古城 2 2174 东古城 3 1967 辛店 4 1213 周口 5 876 大屯 6 543 沙峪 7 329 三合 8 137 宣良 9 98 万和 10 72 邢湾 11 59 马店 12 23
第三节
一、视觉变量
符号的视觉变量
三角点小三角点源自它是最活跃的一种视觉变量, 4、颜色变量 它是最活跃的一种视觉变量,颜色包括彩色和 非彩色(黑白色),彩色具有色相、亮度、彩度三种特性, ),彩色具有色相 非彩色(黑白色),彩色具有色相、亮度、彩度三种特性,而 非彩色却只有亮度特性。 非彩色却只有亮度特性。 颜色变量既可以表达地理要素定性 特征的不同,也可以表达定量特征的变化。如河流用蓝色表示, 特征的不同,也可以表达定量特征的变化。如河流用蓝色表示, 道路用黑色表示;水的深浅。 道路用黑色表示;水的深浅。
尺寸变量是指构成符号在长度、宽度、高度、面积、 2、尺寸变量 尺寸变量是指构成符号在长度、宽度、高度、面积、 体积等方面的度量变化。通常用以表达地理要素定量特征的差异。 体积等方面的度量变化。通常用以表达地理要素定量特征的差异。
3、方向变量 方向变量包括两个层次: 方向变量包括两个层次:一是指基本变量中整个符号图 形本身的方向变化,如正三角形与倒三角形; 形本身的方向变化,如正三角形与倒三角形;二是指网纹中 同类纹理的方向变化,如水平晕线与垂直晕线、倾斜晕线。 同类纹理的方向变化,如水平晕线与垂直晕线、倾斜晕线。通 过方向的变化来表示地理要素定性特征的不同。 过方向的变化来表示地理要素定性特征的不同。
相关主题
