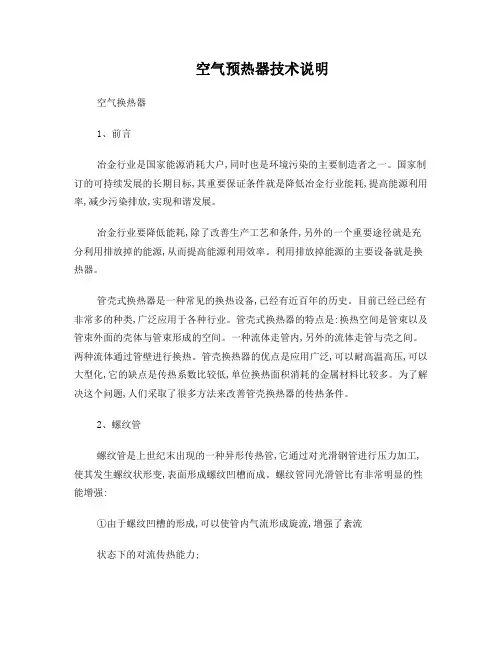

空气预热器技术说明空气换热器1、前言冶金行业是国家能源消耗大户,同时也是环境污染的主要制造者之一。
国家制订的可持续发展的长期目标,其重要保证条件就是降低冶金行业能耗,提高能源利用率,减少污染排放,实现和谐发展。
冶金行业要降低能耗,除了改善生产工艺和条件,另外的一个重要途径就是充分利用排放掉的能源,从而提高能源利用效率。
利用排放掉能源的主要设备就是换热器。
管壳式换热器是一种常见的换热设备,已经有近百年的历史。
目前已经已经有非常多的种类,广泛应用于各种行业。
管壳式换热器的特点是:换热空间是管束以及管束外面的壳体与管束形成的空间。
一种流体走管内,另外的流体走管与壳之间。
两种流体通过管壁进行换热。
管壳换热器的优点是应用广泛,可以耐高温高压,可以大型化,它的缺点是传热系数比较低,单位换热面积消耗的金属材料比较多。
为了解决这个问题,人们采取了很多方法来改善管壳换热器的传热条件。
2、螺纹管螺纹管是上世纪末出现的一种异形传热管,它通过对光滑钢管进行压力加工,使其发生螺纹状形变,表面形成螺纹凹槽而成。
螺纹管同光滑管比有非常明显的性能增强:①由于螺纹凹槽的形成,可以使管内气流形成旋流,增强了紊流状态下的对流传热能力;②螺纹凹槽使得管子表面变得粗糙,破坏了气流边界层,使得在层流状态下气体对流传热有明显提高;③螺纹凹槽可使管子传热表面积有所增加;④螺纹管比光滑管的固有频率提高,降低了换热器的振动。
但是螺纹管的阻力比光滑管大,管子刚度也比光滑管小,这是螺纹管存在的缺点。
AA2机组空气预热器的换热元件就采用单程轧槽螺纹管。
3、换热器结构换热器采用高温列管式,风箱为方形,烟气走管外行程,空气走管内行程。
整个换热器嵌入烟气通道内,没有外壳。
烟气经过换热管外换热后直接排放掉,为一个行程。
空气经过四个管行程被烟气加热,管束用风箱和连接管连接,连接管高温端有膨胀节。
空气流与烟气流呈逆差流的流动分布。
4、换热器参数4.1烟气参数:入口温度:850℃出口温度:393℃烟气量:9636m3/h2℃阻力损失:62Pa烟气放出热量:1.4053106kcal/h4.2空气参数:入口温度:20℃出口温度:550℃空气量:7524m3/h2℃阻力损失:770Pa空气吸收热量:1.2863106kcal/h4.3换热管参数:管子类型:单程轧槽螺纹管光管规格:φ4532.531900,中间有折弯管子数量:27634=1104根4.4管子排布:迎风面截距110mm,气流方向截距67mm,三角形错排4.5传热参数:管外传热系数:28.8kcal/m22h2℃管内传热系数:84.1 kcal/m22h2℃综合传热系数:20.8kcal/m22h2℃传热面积:215m24.6材质:由于换热器管壁温度有超过500℃的部分,所以前两行程的管材为1Cr18Ni9Ti,并且热浸镀渗铝,后两行程的管材为20g,符合GB3087-99标准,样也热浸镀渗铝。
螺纹锁紧环换热器学习总结

七、螺纹锁紧环换热器常见故障处理
螺纹锁紧环换热器运行过程中常见故障与处理
序号 1 处理方法 紧固内圈压紧螺栓或更换盘根( 两种介质互串(内漏) 螺纹锁紧环式换热器瞥板密封漏 垫片) 垫片承压不足、腐蚀、变质 紧固螺栓更换垫片 螺栓材质升级、紧固螺栓或更换 螺栓强度不足,松动或腐蚀 螺栓 法兰处密封泄漏 法兰刚性不足与密封面缺陷 更换法兰、或处理缺陷 法兰不平行或错位 垫片质量不好 换热管结垢 3 传热效果差 水质不好、油污与微生物多 隔板短路 4 5 阻力降超过允许值 振动严重 过滤器失效 重新组对或更换法兰 更换垫片 化学清洗或射流清洗垢物 加强过滤、净化介质,加强水质 管理 更换管箱垫片或更换隔饭 清扫或更换过滤器 故障现象 故障原因
螺纹锁紧环换热器浅述
王干
一、螺纹锁紧环换热器特点
对于H-H型螺纹锁紧环换热器,它具有耐高温、耐高压、密封可靠 、结构紧凑、高换热效率的特点。 它常在加氢裂化、加氢精制等装置上使用,这些大都是高温高压 并且含有氢和硫化氢介质的换热场合。
二、螺纹锁紧环换热器简介
高压换热器
应用在高温高压含有氢和硫化氢介质的换热器形式并不多。由于随着 装置的大型化,所需换热器的尺寸也越来越大,因此给解决在如此苛刻条 件下的密封问题带来更大的困难。另外,在这类装置上通常所加工或处理 的物料中都含有腐蚀性介质,换热器需要定期抽芯进行检查,这就要求管 束的拆装要比较容易和方便。普通大法兰型换热器,虽具有结构简单等优 点,但却难以满足上面要求。 特别是大型化后,这种形式换热器的紧固螺栓将很大,给紧固和拆卸 带来相当的困难,既不便维修又难以保证不泄漏。同时管壳程的大法兰、 螺栓也随之变大、变厚,既不易加工,又使金属耗量增加,从而使制造成 本上涨。
1-管板;2-壳程垫片;3-分程隔板;4-(密封圈)填料;5-填料压盖;6-内法兰 ;7-三合承切环;8-内法兰螺栓;9-管程垫片;10-密封压板;11-外压环;12-外圈 压紧螺栓;13-外圈顶梢(内压杆);14-螺纹锁紧环;15-管箱盖板;16-内圈压紧螺栓 及顶梢(内压杆);17-内压环;18-(固定环)支撑圈;19-内套筒。 补: 18(固定环 )左侧带有两颗螺栓凸起的一小截为分程隔板盖。
SECESPOL螺旋纹缠绕 换热器

成功应用:
四、H 系列螺旋缠绕管壳式换热器
产品特征: H 系列换热器是由缠绕的特制螺纹管为主要构造。这一构造能够有 效的提高换热效率。而 K 系列以外的换热器,即没有采用螺纹管构造的换热器, 内部采用的均为平滑管。
模块化 CIP: 基于“质量和风险控制体系”的模块化在线清洗设计理念, 完全符合中国新版 GMP 中“可追溯性、可重现性”的规范要求; 便于与现有设备集成对接;支持多模块扩展(硬件、软件); 便于现场移动操作;降低制药质量控制风险;灵活配置,可有效降低采购成本。 系统优势 *为每个单独的车间和生产需要单独定制 *可以将完整的 CIP 功能整合到现有的控制系统中去 *符合 ASME-BPE 标准 *完整的各类文件符合管理机构的验证标准 *完善的数据采集,数据报告输出 *安装过程和售后都有完善的技术支持 。
性能特点: 平滑直列管。 全不锈钢 316L 焊接。 体积小、重量轻,安装方便。 清洗方便、费用低,设计寿命长达 40 年。 设计灵活,应用条件广泛
材质: 管:不锈钢 316L, 壳 :不锈钢 316L。
应用范围: B 系列换热器广泛地应用于:
制药 食品 化工 纺织
制冷 蒸发 冷凝 加热
三、P 系列 高洁净 药用双管板换热器
安装方式:P 系列产品可以竖直或水平安装,其主要基于客户要求,与产品 接触侧均采用快装接口,(Tri-Clamp)设计,方便安装、拆卸、清洗。
ห้องสมุดไป่ตู้
密封垫形式:产品接触侧密封垫 ——改性聚四氟乙烯(铁氟龙)基材料。 ——满足 3A 20-25 和 FDA 要求 ——采用高精密机械加工(保证表面光洁无毛刺)
螺旋缠绕管壳换热器在换热机组中的设计和应用

螺旋缠绕管壳换热器在换热机组中的设计和应用作者:杨克素来源:《西部论丛》2017年第07期摘要:螺旋缠绕管式换热器又称螺纹管缠绕式换热器、螺旋螺纹管换热器,是一种新型高传热系数的换热器,主要适用于介质为汽液的换热。
螺旋缠绕管壳换热器体积小、节能效果明显,故障率低,维护保养工作量少,机组在运行期间可以采用巡检的方式,采用无人值守的方式进行运行;同时在故障时可以采用短信通知的模式及时通知维修人员进行故障的排除,降低人工成本。
基于此,本文主要对螺旋缠绕管壳换热器在换热机组中的设计和应用进行分析探讨。
关键词:螺旋缠绕管壳换热器;换热机组;设计;应用1、前言我国幅员辽阔、人口众多,城镇供暖虽然经过多年的快速发展,但是集中供热覆盖率仍处于较低水平。
目前仅在北方各省的主要城镇建有集中供热系统,且平均覆盖率不到50%;未来随着房地产业的蓬勃发展,城镇化率的提高,区域小锅炉的拆除和旧城区的管网建设改造等均为集中供热市场创造了巨大而持续的需求,居民采暖的热力消费随着经济收入的增加增速在不断增长,集中供热面积的快速增加给螺旋缠绕管壳换热器提供了广阔的应用市场。
2、螺旋管缠绕式换热器的换热机理螺旋缠绕管内的流体在弯曲通道内受到离心力的作用在流道的横截面上形成二次流。
螺旋管的几何形状产生的离心力在流动截面上形成一对对称的漩涡,与主流叠加流体在螺旋管内形成螺旋运动,从而大大增加了换热效果,同时,二次流的冲刷使污垢不易沉淀。
螺旋缠绕管式换热器的壳侧螺旋缠绕管缠绕方向逐层相反,缠绕角与纵向间距设计制造均匀,且管长相同。
因此,随着螺旋缠绕管缠绕直径的增加,各层螺旋缠绕管的数量也相应增加。
这些螺旋缠绕管组成管芯,在壳侧所形成的流道随圆周方向位置的不同而变化,相邻两个盘管呈直列、错列的变化,则流道构成变成为由螺旋缠绕管布置为直列、错列组合排列时的管外流动。
3、螺旋管缠绕式换热器的特点(1)成套设备,安装简易,体积小,(2)可直接利用高压蒸汽换热,无需二次减压;(3)无需密封垫,永不泄漏。
螺纹管换热效能

螺纹管换热效能介绍螺纹管换热器是一种常用的热交换设备,广泛应用于工业生产和能源领域。
本文将深入探讨螺纹管换热器的换热效能,包括其原理、影响因素以及优化方法。
原理螺纹管换热器通过将热流体和冷流体分别流过内外两侧的螺纹管,实现热量的传递。
其工作原理可以分为对流换热和传导换热两个过程。
对流换热对流换热是指热流体和冷流体之间的热量传递通过流体的对流传递。
螺纹管的设计可以增加流体之间的接触面积,提高对流换热效率。
此外,螺纹管的流动路径也可以增加流体的流速,加强对流换热。
传导换热传导换热是指热量通过固体壁传导到另一侧的过程。
螺纹管的壁厚度和材料的热导率会影响传导换热的效果。
较大的壁厚度和较高的热导率可以提高传导换热的效率。
影响因素螺纹管换热器的换热效能受多种因素的影响,包括流体性质、螺纹管参数和操作条件等。
流体性质流体的物理性质对换热效能有重要影响。
流体的热导率、密度和粘度等参数会影响热量传递的速率和效果。
高热导率和低粘度的流体有利于提高换热效能。
螺纹管参数螺纹管的参数包括螺距、螺纹角和螺纹深度等。
这些参数会影响螺纹管内的流体流动状态和流速分布,从而影响换热效果。
合理选择螺纹管参数可以提高换热效能。
操作条件操作条件如流体流速、温度差和压力差等也会对换热效能产生影响。
较高的流速和温度差可以促进换热,但过高的压力差可能会导致流体泄漏和能耗增加。
优化方法为了提高螺纹管换热器的换热效能,可以采取以下优化方法。
优化螺纹管设计合理设计螺纹管的几何参数可以改善流体的流动状态,增加接触面积和流速。
例如,增加螺距和螺纹角可以增大流道尺寸,减小流体阻力,提高换热效能。
优化流体性质选择具有较高热导率和较低粘度的流体可以提高换热效能。
在一些特殊应用中,也可以考虑使用具有较大热容量和较高传热系数的工质。
控制操作条件合理控制操作条件可以达到最佳的换热效果。
调整流体的流速、温度差和压力差等参数,以确保在经济和安全的前提下获得最大的换热效能。

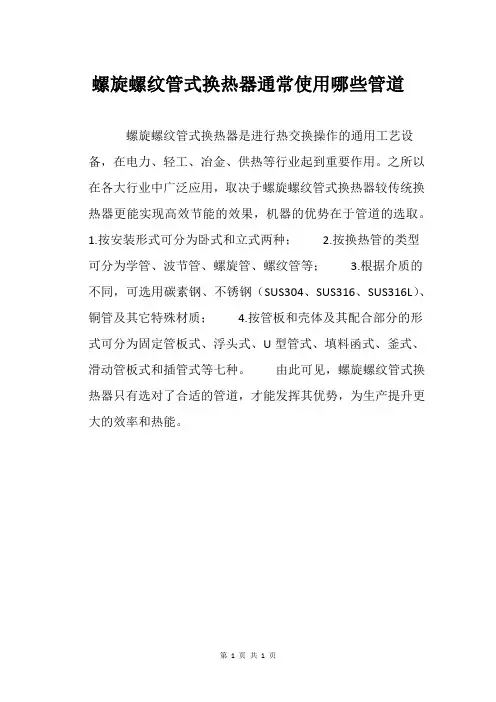

螺旋螺纹管式换热器通常使用哪些管道

螺旋螺纹管式换热器通常使用哪些管道
螺旋螺纹管式换热器是进行热交换操作的通用工艺设备,在电力、轻工、冶金、供热等行业起到重要作用。
之所以在各大行业中广泛应用,取决于螺旋螺纹管式换热器较传统换热器更能实现高效节能的效果,机器的优势在于管道的选取。
1.按安装形式可分为卧式和立式两种;
2.按换热管的类型可分为学管、波节管、螺旋管、螺纹管等;
3.根据介质的不同,可选用碳素钢、不锈钢(SUS304、SUS316、SUS316L)、铜管及其它特殊材质;
4.按管板和壳体及其配合部分的形式可分为固定管板式、浮头式、U型管式、填料函式、釜式、滑动管板式和插管式等七种。
由此可见,螺旋螺纹管式换热器只有选对了合适的管道,才能发挥其优势,为生产提升更大的效率和热能。
