汽车电子设计中PCB的可靠性如何检测
汽车产品pcba外观检验标准
汽车产品pcba外观检验标准汽车产品PCBA外观检验是指对汽车PCBA（Printed Circuit Board Assembly）的外观进行质量检查，以确保产品的可靠性和一致性。
下面是一些相关的参考内容，包括检查项目和标准：1. PCB板：a. 检查板的表面是否平整，没有凹陷、翘曲等问题。
b. 检查板的颜色是否均匀，没有明显的色差或斑点。
c. 检查板上是否有划痕、氧化或其他外观缺陷。
2. 元器件：a. 检查元器件的焊点是否整齐、均匀、光滑，没有过多的焊锡或冷焊现象。
b. 检查元器件与PCB板的焊接是否紧密，没有松动或不正常的接触。
c. 检查元器件的标识是否清晰可见，没有模糊或混淆的情况。
d. 检查元器件的引脚是否完整，没有弯曲、断裂或其他引脚损坏。
3. 线路连接：a. 检查线路连接是否正确，没有接反、漏焊或短路现象。
b. 检查线路连接的焊点是否牢固，没有虚焊或焊点断裂。
c. 检查线路连接的电路走线是否规范，没有过度交叉或拥挤的情况。
4. 接口和插槽：a. 检查接口和插槽的外观是否完整，没有缺口、断裂或其他物理损伤。
b. 检查接口和插槽的连接是否可靠，没有松动或不正常的接触。
c. 检查接口和插槽的尺寸是否符合标准，没有过大或过小导致连接问题。
5. 标识和说明：a. 检查PCB板上的标识和说明文字是否清晰可读，没有模糊或不可识别的情况。
b. 检查标识和说明是否准确连接到正确的元器件，没有混乱或错误的情况。
以上是一些常见的汽车产品PCBA外观检验参考内容，通过对这些方面的检查，可以确保产品的外观质量和可靠性。
需要根据具体的产品型号和标准进行详细的检验规范制定。
pcb检验方法
pcb检验方法PCB（Printed Circuit Board）检验是保证电子产品质量的重要环节之一。
合理的检验方法能够有效地减少不良品的出现，提高产品的可靠性和稳定性。
本文将介绍几种常用的 PCB 检验方法，并对其原理和适用范围进行详细说明。
一、目视检查法目视检查法是最基本也是最常用的 PCB 检验方法之一。
通过人眼观察 PCB 上的元件、焊点和线路等，判断是否存在缺陷或错误。
这种方法简单易行，但受到人眼视力和经验的限制，容易出现漏检和误判的情况。
因此，在目视检查时要进行适当的训练和质量管控，以提高检验的准确性和可靠性。
二、X射线检查法X射线检查法是一种无损检测方法，通过照射 PCB 板上的元件和线路，利用 X射线的透射、散射和吸收等特性，观察和分析 PCB 内部的结构和连接状态。
这种方法可以检测到难以通过目视检查发现的缺陷，如焊点的冷焊、虚焊、裂纹等。
同时，X射线检查还可用于检测 PCB 板上的金属内层连接状态、多层板层间连接等。
但由于设备成本较高，操作复杂，需要专业人员进行操作和解读结果，因此在实际应用中较为有限。
三、自动光学检查法自动光学检查（AOI，Automated Optical Inspection）法是利用光学系统进行检验的一种方法。
通过高分辨率的摄像头和图像处理系统，对 PCB 表面的元件、焊点和线路进行拍照和分析，判断是否存在缺陷和错误。
自动光学检查法具有高效、准确的特点，可以快速检测出各种常见的缺陷，如错位、错极、短路、开路等。
同时，由于自动化程度高，可以大大减少人工操作和判断的误差，提高检验的一致性和可靠性。
四、电测试法电测试法是通过在 PCB 上施加电压或电流，测量相应的电信号来判断电路的连通性和正确性。
常用的电测试方法包括接触式测试和非接触式测试。
接触式测试利用测试针或探针与 PCB 上的测试点接触，进行电信号的测量和判断。
非接触式测试则是通过电磁感应或电容耦合等原理，对 PCB 上的电信号进行检测和分析。

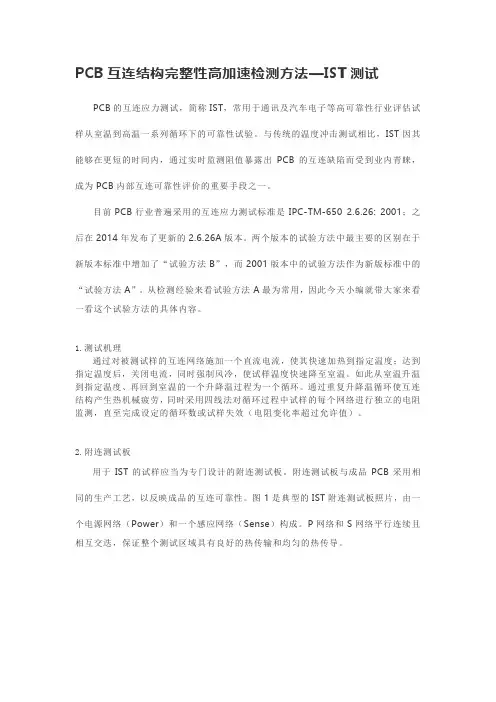

PCB互连结构完整性高加速检测方法—IST测试
PCB互连结构完整性高加速检测方法—IST测试PCB的互连应力测试，简称IST，常用于通讯及汽车电子等高可靠性行业评估试样从室温到高温一系列循环下的可靠性试验。
与传统的温度冲击测试相比，IST因其能够在更短的时间内，通过实时监测阻值暴露出PCB的互连缺陷而受到业内青睐，成为PCB内部互连可靠性评价的重要手段之一。
目前PCB行业普遍采用的互连应力测试标准是IPC-TM-650 2.6.26: 2001；之后在2014年发布了更新的2.6.26A版本。
两个版本的试验方法中最主要的区别在于新版本标准中增加了“试验方法B”，而2001版本中的试验方法作为新版标准中的“试验方法A”。
从检测经验来看试验方法A最为常用，因此今天小编就带大家来看一看这个试验方法的具体内容。
1.测试机理通过对被测试样的互连网络施加一个直流电流，使其快速加热到指定温度；达到指定温度后，关闭电流，同时强制风冷，使试样温度快速降至室温。
如此从室温升温到指定温度、再回到室温的一个升降温过程为一个循环。
通过重复升降温循环使互连结构产生热机械疲劳，同时采用四线法对循环过程中试样的每个网络进行独立的电阻监测，直至完成设定的循环数或试样失效（电阻变化率超过允许值）。
2.附连测试板用于IST的试样应当为专门设计的附连测试板。
附连测试板与成品PCB采用相同的生产工艺，以反映成品的互连可靠性。
图1是典型的IST附连测试板照片，由一个电源网络（Power）和一个感应网络（Sense）构成。
P网络和S网络平行连续且相互交迭，保证整个测试区域具有良好的热传输和均匀的热传导。
图1 典型的IST附连测试板4.测试设备本实验室配备有两套加拿大PWB公司生产的最新型号IST测试设备，适用于IPC-TM-6502.6.26A的试验方法A（图2）。
同时还配套了电容测试模组（图3）和红外热像模组（图4），两套模组分别用于附连测试板的分层位置探测和失效线路定位。
通过精准定位，可以有针对性地对失效位置进行进一步剖析。
PCB可靠性测试方法
PCB可靠性测试方法PCB（Printed Circuit Board，印刷电路板）是电子产品中非常常见的一种组件，其可靠性对整个产品的功能和稳定性都至关重要。
为了确保PCB的可靠性，需要进行一系列的可靠性测试。
下面将介绍几种常用的PCB可靠性测试方法。
1.热老化测试热老化测试是通过模拟电子产品在长时间使用过程中的温度变化，来评估PCB在高温环境下的稳定性。
这种测试可以检测出PCB的材料性能、焊点和线路的可靠性等问题。
测试时，将PCB置于高温恒温箱或热循环箱中，通过设定一定的温度和时间来观察其性能变化。
2.湿热老化测试湿热老化测试是通过将PCB置于高温高湿的环境中来模拟产品在潮湿环境下的使用情况，以判断其耐潮湿性和防潮性能。
测试时，将PCB置于高温高湿箱中，通过设定一定的温度和湿度来模拟潮湿环境，观察其性能变化。
3.振动测试振动测试用于评估PCB在振动环境下的可靠性，模拟产品在运输或使用过程中的振动情况。
测试时，将PCB固定在振动台上，通过不同频率和振幅的振动来模拟振动环境，观察其性能变化和可能存在的失效情况。
4.冲击测试冲击测试用于评估PCB在碰撞或机械冲击下的可靠性，模拟产品在运输或使用过程中的冲击情况。
测试时，将PCB固定在冲击台上，通过施加冲击力或快速变向的机械冲击来模拟冲击环境，观察其性能变化和可能存在的失效情况。
5.可靠性寿命测试可靠性寿命测试是通过长时间的实际使用来评估PCB的可靠性，模拟产品在正常使用寿命内的情况。
测试时，将PCB安装在实际产品中，并进行正常操作和使用，通过长时间稳定运行来观察其性能变化和可能存在的失效情况。
6.温度循环测试温度循环测试用于评估PCB在温度变化环境下的可靠性，模拟产品在温度变化过程中的热膨胀和收缩情况。
测试时，将PCB置于温度循环箱或快速温度变化设备中，通过设定一定的温度和循环次数来模拟温度变化环境，观察其性能变化和可能存在的失效情况。
在进行PCB可靠性测试时，需要根据产品的应用场景和需求，选择合适的测试方法和参数进行测试。

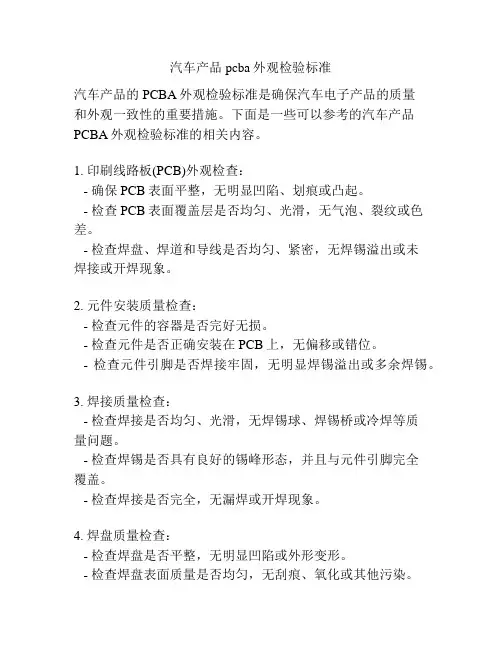

汽车产品pcba外观检验标准
汽车产品pcba外观检验标准汽车产品的PCBA外观检验标准是确保汽车电子产品的质量和外观一致性的重要措施。
下面是一些可以参考的汽车产品PCBA外观检验标准的相关内容。
1. 印刷线路板(PCB)外观检查：- 确保PCB表面平整，无明显凹陷、划痕或凸起。
- 检查PCB表面覆盖层是否均匀、光滑，无气泡、裂纹或色差。
- 检查焊盘、焊道和导线是否均匀、紧密，无焊锡溢出或未焊接或开焊现象。
2. 元件安装质量检查：- 检查元件的容器是否完好无损。
- 检查元件是否正确安装在PCB上，无偏移或错位。
- 检查元件引脚是否焊接牢固，无明显焊锡溢出或多余焊锡。
3. 焊接质量检查：- 检查焊接是否均匀、光滑，无焊锡球、焊锡桥或冷焊等质量问题。
- 检查焊锡是否具有良好的锡峰形态，并且与元件引脚完全覆盖。
- 检查焊接是否完全，无漏焊或开焊现象。
4. 焊盘质量检查：- 检查焊盘是否平整，无明显凹陷或外形变形。
- 检查焊盘表面质量是否均匀，无刮痕、氧化或其他污染。
5. 标识和标志检查：- 检查PCBA上的标识和标志是否清晰可辨，无模糊、破损或不规范的情况。
- 检查标识和标志的位置是否准确，与相关元件、线路或功能相符合。
6. 清洁度检查：- 检查PCBA表面是否清洁，无灰尘、污渍或其他杂质。
- 检查PCBA表面是否有必要的防尘罩或其他保护措施。
这些参考内容可以作为汽车产品的PCBA外观检验标准的基础。
具体的标准可以根据不同的汽车电子产品和制造要求进行定制。
在实际的制造过程中，还需要根据关键性元件和组件的特殊要求，以及PCBA的特定规范和技术文件进行相关的检验和检查。
PCB板可靠性试验(线路板可靠性试验)
斑、起泡及板面 (2).:置于温度288 +/-5℃之锡
或孔内有分层现 炉内 浸锡10 -11秒,共循环三
象。
次.
1.外观检查PP与铜箔无分层, 无裂开、无气泡.
2.显微镜观察无孔裂、断角 、,镀层分离.
新单首次做
1) 锡炉 (2) 烤箱 (3) 切片
冲床 (4) 研磨
机 (5) 显微
镜
NO 信赖性测试项目 试验目的
擦 (3) 异丙
醇
(1). 选取板边至少25.4mm处的
测试线;
8
抗剥离强度试 检验铜箔与基材
验
的结合力.
(2). 用小刀挑起一段不超过 12.7mm的线路;
(3). 用拉力计夹子夹住被挑起
测试线末端;
(4). 测量3次求均值;
(1).H/H铜箔≧6LB/in; (2).1/1铜箔≧8LB/in; (3).2/2铜箔≧10LB/in
铜厚: Min. 0.8 mil;Max.2.0mil; 总面铜 厚:0.5OZ:Min.1.3mil;1OZ:Mi n.2.0mil ;2OZ:Min.3.2mil. 喷锡厚: Min. 0.2 mil、绿油 厚: Min. 0.4 mil; 检验规范 及允收标准:铜厚:薄铜区需满 足最下限的要求,偏厚亦需满 足孔径及板厚的规格要求.无 断角、分层、孔壁分离、焊环
否合适。
间,电压应加在每层导体图形之 间,和每一相邻层的绝缘图形之
间.。 (3).尽可能均匀地将电压从0升 到规定的值,除非另有规定,其速 率约每秒100V(有效值或直流),.
试验结果不可有火花、闪光或 烧焦,无以上异常则判定PASS,
否则判定Fail
依客户要求 （若客户无要求 的则每月随机抽
PCB可靠性分析
PCB可靠性分析PCB（Printed Circuit Board，印刷电路板）作为电子设备的重要组成部分，其可靠性对产品的性能和寿命具有重要影响。
通过对PCB的可靠性分析，可以帮助我们了解和评估电路板的性能和故障特性，进而优化设计和生产过程，提高产品质量和可靠性。
本文将介绍PCB可靠性分析的相关内容，包括可靠性指标、故障分析方法和提高可靠性的措施等。
一、可靠性指标1. MTBF（Mean Time Between Failures，平均无故障工作时间）：指在给定条件下，设备平均无故障工作的时间。
MTBF是衡量设备可靠性的重要指标，可以通过故障数据统计和可靠性预测等方法得到。
2. 故障率（Failure Rate）：是指在单位时间内发生故障的频率。
故障率与可靠性相互关联，可以通过故障数据统计和可靠性预测等方法得到。
3.可靠性指标：还包括各种可靠性指标，如可靠性增长、可靠性指标分布等，用于描述和评估设备的可靠性水平。
二、故障分析方法1.故障模式与效应分析（FMEA）：通过分析PCB中存在的潜在故障模式和可能的故障效应，确定关键零部件和关键工艺，进而制定相应的预防和控制措施，提高PCB的可靠性。
2.可靠性预测：通过统计故障和失效数据，应用可靠性预测模型，进行可靠性预测和评估。
可靠性预测可以指导产品设计和可靠性改进措施的制定。
3.故障树分析（FTA）：通过分析电路板中故障的可能原因和关系，构建故障树，分析故障发生的概率和可能性，找出故障发生的主要原因，并制定相应的改进措施。
4.场效应分析（FMEA）：通过局部强氧化和电泳法，研究PCB中微小缺陷的几何形态和电学特性，进而评估缺陷对PCB可靠性的影响。
5.老化试验和可靠性测试：通过在特定环境条件下进行PCB的老化试验和可靠性测试，模拟和加速PCB在使用过程中的老化和故障情况，验证和评估PCB的可靠性。
三、提高可靠性的措施1.合理的设计和布局：包括选择合适的材料、合理布局电路、减少焊点和焊盘数量、避免过度热应力等，从而减少故障的可能性。
PCB性能测试
PCB性能测试PCB，即印制电路板，是电子设备中最基本的组成部分之一。
为了确保电子设备的稳定运行和可靠性，必须对PCB进行性能测试。
本文将介绍PCB性能测试的内容和流程。
一、性能测试种类1. 绝缘电阻测试：用于测量电路板各层之间或电路板和周围环境之间的绝缘电阻。
测量绝缘电阻时，通常需要将一端接地，然后使用万用表测量与其他端点的电阻值。
2. 轨迹阻抗测试：用于测量电路板信号传输路径的阻抗。
通过对传输路径的阻抗进行测试，可以确保数据的传输质量，从而提高电子设备的性能。
3. 焊接测试：用于测试PCB上所采用的焊接技术的性能。
测试焊接性能可以避免焊接不牢或电子器件运行异常的情况。
4. 环境测试：用于测试PCB在不同环境下的性能。
比如，在高温或低温环境下，电路板的性能可能会受到影响。
5. 机械性能测试：用于测量电路板在物理环境下的性能，比如抗弯曲或耐冲击性等。
这种测试还包括PCB振动测试，可用于测试电路板在振动环境下的可靠性。
二、性能测试流程1. 确定测试标准：在测试PCB性能之前，需要明确测试标准。
标准化测试可确保测试结果的准确性和可靠性。
这些标准可参考国家标准或行业标准。
2. 准备测试设备：根据所需测试的性能，准备相应的测试设备。
如，需要绝缘电阻测试，通常需要使用万用表、高阻测试仪等。
3. 进行测试：根据所选的测试方法，进行测试。
比如绝缘电阻测试，需要将电路板的两个端口连接到测量仪器的两个端口，并测量电阻值。
每一项测试都需要按照标准规定的参数和流程进行测试，保证测试结果的可靠性。
4. 记录结果：完成测试后，需要记录测试结果。
将测试结果与测试标准进行比较，判断PCB是否符合标准，以便进行后续的维修或处理。
三、PCB性能测试的重要性1. 保证电路板的可靠性：电子设备的可靠性是用户最看重的方面之一。
进行性能测试，可以检查电路板的各个方面，确保电路板的可靠性。
2. 减少维修次数和维修成本：通过测试，可以发现电路板内部存在问题，从而避免维修不良或更换不必要的部件。
车规级pcba检验流程
车规级pcba检验流程全文共四篇示例，供读者参考第一篇示例：车规级PCBA检验流程是指针对汽车电子产品的PCBA（Printed Circuit Board Assembly）进行的一系列检测过程，以确保产品质量和稳定性。
在汽车电子领域，PCBA的质量和可靠性是至关重要的，因为一旦出现问题可能会导致车辆故障，甚至危及行车安全。
严格的检验流程是确保汽车电子产品质量的重要保障。
一般来说，车规级PCBA检验流程包括外观检查、功能测试、性能测试和可靠性测试等环节。
下面将详细介绍这些环节的具体内容及流程：1. 外观检查：外观检查是检验PCBA外观是否完整、无损坏的第一个环节。
在外观检查中，检验员会检查PCBA的焊接、元件安装、线路连接等情况，确保不存在短路、虚焊、漏焊等问题。
也会检查PCBA的印刷标识、防护涂层等是否完整，以保证产品的美观和耐用性。
2. 功能测试：功能测试是检验PCBA功能正常性的关键环节。
在功能测试中，会根据产品的设计要求对PCBA进行各种功能性的测试，如输入输出端口测试、通信接口测试、传感器测试等。
通过功能测试可以验证PCBA的各项功能是否符合设计要求，以确保产品性能稳定可靠。
4. 可靠性测试：可靠性测试是检验PCBA长期稳定性和耐久性的关键环节。
在可靠性测试中，会进行各种环境和负载条件下的测试，如高温老化测试、低温冷冻测试、震动振动测试等。
通过可靠性测试可以评估PCBA在各种恶劣环境下的耐受能力，从而保证产品在长期使用过程中不会出现故障。
车规级PCBA检验流程通过对PCBA外观、功能、性能和可靠性等多个方面的检测，确保产品在设计要求和使用环境下的稳定性和可靠性。
只有经过严格的检验流程，汽车电子产品才能确保质量，从而保障行车安全和驾驶者的生命安全。
第二篇示例：车规级PCBA检验流程是指用于检验车规级（Automotive Grade）电路板组装（PCBA）质量的一套系统化流程。
在汽车电子领域，PCBA 的质量直接影响着汽车电子产品的可靠性和稳定性，因此PCBA检验流程尤为重要。
PCB可靠性测试方法
九. CTE测试 (IPC-TM-650 2.4.24)
1.目的: 评估PCB板的热变形系数 。
2.设备: TMA测试仪、烘箱、干燥器
3.方法: 取样并将样品边缘打磨光滑，样品尺寸6.35*6.35mm。 将待测样品放入105℃的烘箱内烘烤2小时，取出放入干燥器内冷 却至室温至少30分钟。 将样品放在TMA的样品台上，设定升温速率是10℃/min，扫描终 止温度设定为250℃。 从所得的热流曲线上，使用Universal Analysis软件分析，分别得 出板材在Tg点前后的CTE 。
使用使用7575异丙醇溶液对样品表面进行清洗异丙醇溶液对样品表面进行清洗1515分钟分钟在此过在此过程中样品表面离子会进入溶液中程中样品表面离子会进入溶液中从而使溶液的电导率发生从而使溶液的电导率发生变化变化以此判断板面受污染的程度以此判断板面受污染的程度
PCB可靠性测试方法
参考标准: IPC-TM-650 IPC-A-600
3.方法: 将板放在坚固的水平面上。 先用最硬的测试铅笔放在阻焊膜上，成45°角并加10N力，逆向 前推。 使铅笔在阻焊层上匀速向前移动1/4″，涂层即留下一道划痕。 继续用下一较软的铅笔进行测试，直到无划痕为止。
4.接收标准: 在阻焊膜上再无划痕时，测试铅笔的硬度即为测试结果，要求最
小的铅笔硬度为6H 。
三. 热应力测试 (IPC-TM-650 2.6.8)
1.目的: 测试基材和铜层的耐热程度.
2.设备: 恒温锡炉,秒表,烘箱 .
3.方法: 140℃条件下烘板4小时，取出冷却至室温。 蘸取助焊剂。 将恒温锡炉温度调至288℃，将样品浮在锡面上，10秒 后拿出。冷却至室温。 可根据需要重复浮锡、冷却的步骤。
4.接收标准: 表面（主要指SMT焊盘）润湿面积至少应95% 。 各镀通孔应完全浸润铅锡。
PCB板的测试方法
PCB板的测试方法PCB板（Printed Circuit Board，印制电路板）是电子产品中的关键组成部分，负责电子元器件的连接和支持。
在PCB板的制造过程中，为了保证电路板的质量和可靠性，需要进行各种测试。
下面将介绍几种常见的PCB板测试方法。
1.目视检查：目视检查是最简单且最基础的PCB板测试方法。
检查人员通过肉眼观察PCB板上的元器件、印制电路和连接线，检查是否有焊接问题、元器件损坏或错位等缺陷。
2.X射线检查：X射线检查可以用于检测PCB板中元器件的安装质量和焊接质量。
X射线可以透过PCB板，帮助检查人员观察元器件的安装位置、焊点的完整性和可靠性。
3. 印刷回路测试（PCB Tester）：印刷回路测试是一种用于验证PCB板电气连通性的方法。
在PCB制造的早期，印刷回路测试通常会使用简单的手工测试方法，如使用导线和电流表测试各个节点的连通性。
随着电子设备的复杂性越来越高，专门的印刷回路测试设备被引入，可以自动地进行测试，快速地发现电气连通性问题。
4.电子测试：电子测试是一种通过测量电路参数（如电阻、电容、电感、开关状态等）来检测PCB板性能的方法。
电子测试通常使用多用途测试仪（如万用表、示波器等）进行，检测人员需要将测试仪与PCB板相连，并进行相应参数的测量。
5.高频测试：高频测试主要针对高频电路的性能进行检测。
高频电路在通信、雷达、射频等领域中广泛应用，需要经过严格的测试来确保其工作性能和可靠性。
高频测试主要包括电压驱动、幅度衰减、频谱分析等测试，通常使用专门的高频测试设备进行。
6.温度测试：温度测试是一种通过模拟不同工作温度下的条件来测试PCB板的性能和可靠性的方法。
温度测试可以帮助检测人员发现在不同温度下可能出现的问题，如元器件的故障、接触不良等。
7.振动测试：振动测试是一种通过模拟PCB板在运行中的振动环境，来测试其机械强度和可靠性的方法。
振动测试主要通过使用振动台或振动器来模拟不同频率和幅值的振动，观察PCB板在振动环境下的性能和可靠性。
PCB可靠性测试方法
PCB可靠性测试方法PCB（Printed Circuit Board）可靠性测试是评估PCB在实际使用过程中的稳定性和可靠性的一种方法。
它包括一系列的测试和评估，以确保PCB能够满足产品设计的要求，并在各种环境和负载条件下正常工作。
在本篇文章中，我将介绍几种常用的PCB可靠性测试方法。
1. 热冲击测试（Thermal Shock Test）：热冲击测试是评估PCB在温度变化时的可靠性的一种方法。
它通过将PCB放置在高温和低温环境之间进行多次切换，来模拟PCB在现实应用中的温度变化情况。
测试过程中，PCB会经历热胀冷缩，从而引起其内部材料和连接件的应力变化，以此评估其可靠性。
2. 恒温恒湿测试（Temperature and Humidity Test）：恒温恒湿测试是评估PCB在潮湿和高温环境下的可靠性的一种方法。
在这种测试中，PCB被置于特定的温度和湿度条件下，以模拟实际使用中可能遇到的恶劣环境。
测试过程中，PCB会遭受潮湿和高温对其内部材料和连接件的影响，以此评估其稳定性和可靠性。
3. 电气性能测试（Electrical Performance Test）：电气性能测试是评估PCB在正常工作条件下的电气性能和可靠性的一种方法。
这些测试可能包括电阻测试、电容测试、电流测试、输入输出信号测试等。
通过这些测试，可以检查PCB上的连接是否正常、电气参数是否符合设计规格，并评估其可靠性。
4. 冲击振动测试（Shock and Vibration Test）：冲击振动测试是评估PCB在受到冲击和振动时的可靠性的一种方法。
在这种测试中，PCB会经历各种冲击和振动条件，以模拟真实环境下可能遭受的物理变化。
测试过程中，PCB会受到不同方向的力和振动，以此评估其结构强度和连接件的可靠性。
5. 寿命测试（Life Test）：寿命测试是评估PCB在连续工作条件下的寿命和可靠性的一种方法。
在这种测试中，PCB会被长时间加电和加热，以模拟实际使用中的工作环境。
汽车电子设计中PCB的可靠性如何检测？
汽车电子设计中PCB的可靠性如何检测？可靠性在汽车电子中非常重要，而如今鉴于来自产品上市时间和成本缩减的压力，采取在软件虚拟样机环境中相对于测试室内的物理样机进行分析的方法显得愈发必要。
目前因软件的存在，从而使电子和机械设计人员可进行更多的PCB模拟仿真方案。
汽车电子其实并非与其它复杂电子产品完全不同：多个中央处理器、网络、实时数据收集，以及极为复杂的PCB。
汽车行业的设计压力与其它类型的电子产品相似：设计时间短，市场竞争激烈。
那么汽车电子与例如一些高端娱乐产品电子之间有什么区别？天壤之别！如果PCB在娱乐产品中发生故障，人们的性命不受威胁；但要是在汽车中发生故障，人们的性命就岌岌可危了。
因此，汽车电子部件的可靠性设计是设计过程中需要考虑的一个主要方面。
时间和费用压力与承受着设计时间和开发费用压力的所有产品一样，汽车部件也不例外。
一项开发实践能给电子产品公司满足这些基本商业目标提供很大帮助，它是使用虚拟样机来对设计进行分析，并且无需费用和时间来建立多种物理样机，测试这些模型以及根据测试结果做出递增修改。
另外，影响产品可靠性的许多因素需要经过数周、数月或者数年的物理破坏才能发现。
因此这些情况下的物理样机不是可行的方式。
即使在实验舱内，你也不可能精准无误地复制数年的物理振荡、热环境、震动和温度循环破坏。
仿真是关键仿真，或者说虚拟样机，已经成为了设计过程中越来越重要的步骤。
正如前文所述，仿真不仅节省开发过程中的时间和费用，还能仿真出汽车苛刻环境中更长期的滥用效应。
正如明导电子的ExpediTIon Enterprise一样，一个复杂的PCB系统设计解决方案含有多种形式的虚拟样机功能，包括：模拟和数字信号完整性分析电磁干扰热管理电源完整性振荡和震动制造设计利用了所有这些功能的一个惯例是：一位优秀的设计人员将在整个设计过程中使用所有功能，而非等到最后（图1）。
直至过程结束时才开始结合这些仿真结果来重新设计，浪费时间和精力并且容易妥协。
PCB可靠性测试方法则要
PCB可靠性测试方法则要PCB（Printed Circuit Board，印刷电路板）是电子设备中重要的组成部分，其可靠性对整个系统的稳定运行和寿命有着重要影响。
为了确保PCB的可靠性，需要进行一系列的测试方法，以下将介绍几种常用的PCB可靠性测试方法。
1.焊接可靠性测试：焊接是PCB组装中的重要工艺，焊接可靠性测试主要目的是评估焊接质量和连接稳定性。
常用的焊接可靠性测试方法包括环境测试、热冲击测试、振动测试和冲击测试等。
环境测试将PCB置于高温、低温、高湿和低湿等不同环境条件下进行测试，以模拟实际使用环境；热冲击测试则是在极端温度变化下测试焊点的稳定性；振动测试和冲击测试则是评估焊点的机械强度和耐久性。
2.电气性能测试：电气性能测试是评估PCB的工作稳定性和可靠性的重要手段。
常用的电气性能测试方法包括耐压测试、绝缘电阻测试、接触电阻测试和信号传输测试等。
耐压测试通过对PCB内部电路的导电材料和结构的耐压能力进行测试，以确保PCB能够在工作电压范围内正常运行；绝缘电阻测试评估PCB的绝缘性能，确保电路之间不发生意外电流引起的故障；接触电阻测试用于评估焊接点和连接器的接触质量等；信号传输测试则是测试PCB上各个信号线路的传输性能，以保证数据的准确性和可靠性。
3.环境适应性测试：环境适应性测试是评估PCB在特定环境条件下的可靠性。
这些环境条件包括温度、湿度、气压、气氛和介质等。
环境适应性测试方法主要包括高温老化测试、低温冷冻测试、湿热循环测试和腐蚀性气体测试等。
高温老化测试用于评估PCB在高温下的稳定性和耐久性；低温冷冻测试用于评估PCB在低温下的性能和可靠性；湿热循环测试则是在高温高湿条件下测试PCB的可靠性；腐蚀性气体测试则是评估PCB对环境中腐蚀气体的抵抗能力。
4.动态电热测试：动态电热测试是评估PCB在实际工作条件下的电热特性和可靠性。
这种测试方法主要是通过在PCB上施加实际工作负载，并在不同工况下测试PCB的温度分布、热传导性能和散热能力等。
PCB电路板的3个检测方法
PCB电路板的3个检测方法PCB是指印刷电路板，是一种通过印刷的方式在绝缘基板上形成导电线路和组件安装位置的电子元器件的载体。
在PCB的生产和组装过程中，需要进行严格的检测以确保电路板的质量和可靠性。
下面将介绍三种常用的PCB电路板检测方法。
第一种方法是目视检查。
目视检查是最简单、最常用的一种检测方法。
生产过程中，工人可以通过肉眼观察电路板的外观、焊接质量等方面来判断其质量。
例如，工人可以检查焊盘的锡浆是否均匀涂覆，焊点是否光亮，器件是否正确安装等。
目视检查可以快速发现一些明显的不良问题，但是对于一些微小的质量问题可能无法发现。
第二种方法是电子测试。
电子测试是利用电子测试仪器对电路板进行全面的电性能测试。
可以通过测试仪器来检测电路板的导通性、绝缘性、电阻、电容、电感等参数。
通过电子测试可以快速、准确地检测到电路板中的故障和不良问题，是一种非常有效的检测方法。
电子测试可以用于检测PCB的每个电气连接、元器件的正确性以及电路板整体的电性能。
第三种方法是X射线检测。
X射线检测是一种非常精密、高度自动化的检测方法。
通过将电路板置于X射线源下，利用X射线的穿透特性来观察电路板内部的结构和元器件安装情况。
X射线检测可以检测到一些难以通过目视检查和电子测试检测到的问题，例如焊点内部的气泡、结构缺陷等。
X射线检测可以提供高分辨率的图像，可以帮助工人发现电路板的隐藏问题，提高产品的质量和可靠性。
除了以上三种方法之外，还有一些其他的PCB电路板检测方法，如红外热成像检测、声音检测等。
这些方法可以根据具体的检测需求和设备条件选择使用，以达到检测的目的。
总之，PCB电路板的检测是确保电路板质量和可靠性的重要环节。
目视检查、电子测试和X射线检测是常用的三种检测方法。
通过这些方法的组合使用，可以有效地发现电路板中的不良问题和潜在风险，提高PCB电路板产品的质量和可靠性。
汽车板pcb开发认证流程
汽车板PCB开发认证流程一、引言在汽车电子行业中，PCB（Printed Circuit Board，印制电路板）作为一个重要的组成部分，扮演着连接各个电子元器件的桥梁作用。
为了确保汽车电子产品的安全、可靠性和性能，汽车板PCB需要经过一系列的开发认证流程。
本文将深入探讨汽车板PCB开发认证流程，以便更好地了解该流程的重要性和步骤。
二、汽车板PCB开发认证流程概述汽车板PCB开发认证流程是指在设计、制造和生产PCB之前，必须通过一系列的认证过程来验证其符合相关标准和规范。
这些认证流程不仅确保了汽车板PCB的质量和可靠性，而且也对整个汽车电子系统的安全起到了重要作用。
三、汽车板PCB开发认证流程详解3.1 设计验证在汽车板PCB的开发过程中，首先需要进行设计验证。
这一步骤主要包括以下几个方面：1.确定设计要求：根据汽车电子系统的需求，明确汽车板PCB的功能和性能要求，如电压、电流、信号传输等。
2.电路设计：根据设计要求，进行电路的布局与连线设计。
其中需要注意的是，合理布局电路可以减少信号干扰和电磁辐射。
3.信号完整性分析：通过仿真软件对电路进行信号完整性分析，以确保信号的稳定性和准确性。
4.电磁兼容性分析：通过电磁仿真软件对电路进行电磁兼容性分析，以确保电磁相容性和抗干扰能力。
3.2 制造验证设计验证完成后，下一步是进行制造验证。
制造验证主要包括以下几个方面：1.PCB工艺设计：根据设计要求，制定PCB的工艺流程，包括材料选择、成型工艺、印刷工艺等。
2.PCB制造：按照工艺流程，生产PCB板。
这一步骤需要严格控制材料的品质、焊接质量和尺寸精度。
3.PCB组装：将电子元器件焊接到PCB板上，形成PCB组装。
在组装过程中，需要确保焊接质量、元器件位置的准确性等。
3.3 试验认证制造验证完成后，还需要进行试验认证。
试验认证主要包括以下几个方面：1.可靠性试验：通过恶劣环境条件下的振动、温度、湿度等试验，验证汽车板PCB的可靠性。

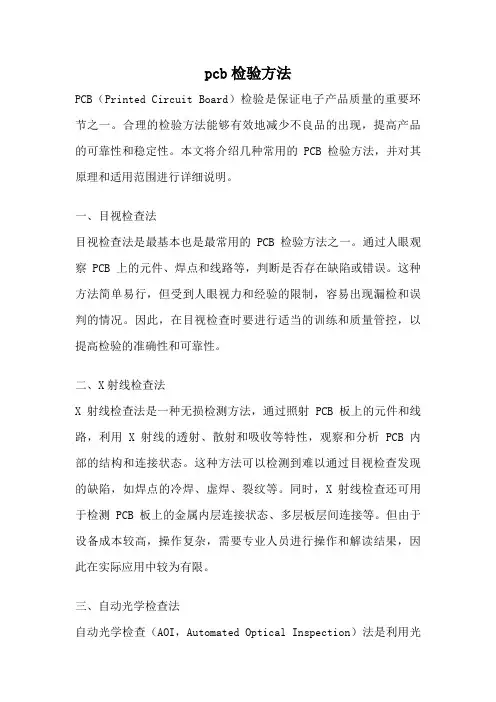

PCB板检验方法
PCB板检验方法PCB（Printed Circuit Board）板是电子产品中常见的基础组件之一，用于支持和连接电子元器件。
PCB的质量直接影响着整个电子产品的可靠性和性能。
因此，对PCB板进行严密的检验是非常重要的。
1.外观检查:外观检查是最常见的PCB板检查方法之一、通过目视检查PCB板的外观，检查是否存在裂纹、划痕、泡沫、变形、脱落、氧化等缺陷。
此外，还应检查PCB板表面是否干净整洁，有无焊纹、漏锡、拆锡等问题。
2.尺寸检查:尺寸检查是确保PCB板尺寸与设计要求相符的方法。
通常使用卡尺或光学测量仪器来测量PCB板的长度、宽度、厚度和孔径等尺寸数据。
尺寸检查对于确保PCB板与其他组件的适配性非常重要。
3.电气测试:电气测试是用来验证PCB板电气连接性能的方法。
根据PCB板的特点和所需的测试参数，选择适合的测试方法，如测试板的连通性、电阻、电容、电感、功率等。
常见的电气测试方法包括接触式探针测试、无源探针测试、高频测试、电弧测试等。
4.焊接质量检查:焊接质量检查主要用于检查焊点的可靠性和质量。
焊接质量检查可以通过目视检查和显微镜检查来进行。
目视检查主要检查焊点是否有焊高、漏焊、错位等问题；显微镜检查主要用于检查焊点的细节和质量问题，如焊料的熔合情况、焊料是否均匀等。
5.功能测试:功能测试是确保PCB板正常工作的重要方法。
功能测试可以通过应用电子设备、集成电路测试仪器和自动化测试设备来进行。
通过输入电信号，检查电路板的输出是否符合预期。
功能测试可用于检查电路板是否能够正常执行其设计功能。
6.量产检验:量产检验通常用于大规模生产的PCB板。
通过随机抽样的方式，检验产品的质量水平是否符合国家标准和客户要求。
量产检验可以尽可能发现生产过程中可能存在的隐患和问题，以提高产品的一致性和可靠性。
总之，PCB板检验是确保电子产品质量的重要环节。
通过外观检查、尺寸检查、电气测试、焊接质量检查、功能测试和量产检验等方法，可以确保PCB板的质量符合设计规格和客户要求，从而提高产品的可靠性和性能。
汽车用PCB品质可靠性分析
汽车用PCB品质可靠性分析一、前言：目前国内整车中汽车电子应用比例较低，每辆新车汽车电子支出平均占整车价值4．8％，同期全球平均水平是26．2％，一些豪华高档轿车中电子装置甚至占整车成本50％以上[1]，差距及发展需相当明显。
国内汽车电子设备比例低，主要受研发和可靠性保证能力限制。
二、现状：中国汽车电子市场在很大程度上由世界知名汽车零部件厂商德尔福、日本电装、博世三巨头占领；目前国内PCB生产厂家通过这几家公司认证不多，(尤其是通过其高端产品认证，)且通过认证常需2-4年甚至更长时间，品质控制能力尤其是性能品质保证能力不足为主要影响因素。
人们对汽车综合性能不断有新要求，汽车行业也迫切需要应用信息技术改善汽车性能与消费环境。
基于一种供求互动，在全球汽车行业处于平稳增长态势情况下，全球汽车电子行业却仍以每年高于8％速度增长[2]。
我国涉足汽车电子企业多是生产附加值较低产品，如音箱、DVD、倒车雷达、防盗器等，而在高端产品方面国内几乎是空白。
技术含量较高的中高端产品基本都是国外品牌。
汽车用PCB供给方面，国内不少企业早已看到其中蕴藏无限商机，先后有皆利士、至卓飞高、汕头超声、珠多、生益电子、耀文电子(中国)……等通过QS9000认证，为进军汽车电子行业取得一张入门券，但目前多数企业生产加工基本以中低端产品为主，和少量特种P CB供给，在汽车发动机控制系统如(ECU、EPS、ABS等)基板供给方面相对较少，各厂在该类PCB可靠性保证方面也基本处于一种摸索阶段。
三、性能要求●概述：汽车用PCB可靠性作为整车可靠性保证一部分，要求很严格，不仅要求供应厂家通过汽车质量管理体系QS9000认证，还要对其质量控制能力进行极其苛刻评估。
汽车用PCB产品多采用特殊性能材料(如高Tg材料、耐CAF材料、厚铜材料以及陶瓷材料等)进行制作，性能测试一般也有专门要求。
汽车电子产品首先必须满足汽车作为一个交通工具所必须具备特性，对温度、气候、电压波动、电磁干扰、震动等适应能力要求更高。
