通信管道工程施工作业指导书***********************有限公司二〇年月目录第一章总则第二章常用材料及工具规格检验第三章通信管道工程施工作业第四章人（手）孔、通道的构筑第五章安全文明施工注意事项第六章工程验收第一章总则1.1 本指导书根据“通信管道工程施工及验收技术规范”的原则，结合本地区的特点编制而成。

1.2 本指导书适用于本地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。

1.3 凡指导书未列入的工作内容，施工时应按照设计规定的要求进行。

1.4 在施工过程中，管理人员和施工人员应严格执行本指导书所列标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。

1.5 竣工验收工作应执行建设单位的相关规定，并参照本指导书的要求，对不合格项目应由施工单位组织返修。

第二章常用材料及工具规格检验2.1 水泥及水泥制品a. 目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325#水泥。

b.水泥从出厂到使用，不宜超过三个月。

已受潮、变质、结块的水泥严禁使用。

c. 水泥制品应有出厂检验合格证。

进场后要逐个逐块检查，其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。

d. 水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。

e. 水泥管道的管身应完整，不缺棱角；管孔的喇叭口必须圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹（指纵横向）长度小于50mm，超过50mm的不宜整块使用；管块的管孔外缘缺边应小于20mm，但外缘缺角，其边长小于50mm的，可以修补后使用。

f. 水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm，修补后可使用。

g.人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。

要求上覆表面完整、平滑，无塌陷、裂纹。

2.2 混凝土及水泥砂浆a. 配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准。

通信管道工程施工作业指导书标准版本

文件编号：RHD-QB-K9581 （管理制度范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX通信管道工程施工作业指导书标准版本通信管道工程施工作业指导书标准版本操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

第一章总则1.1 本标准根据“YDJ39-90通信管道工程施工及验收技术规范”的原则，结合北京地区的特点编制而成。

1.2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。

1.3 凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。

1.4 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。

1.5 竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。

b. 水泥从出厂到使用，不宜超过三个月。

已受潮、变质、结块的水泥严禁使用。

c. 水泥制品应有出厂检验合格证。

进场后要逐个逐块检查，其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。

d. 水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。

f. 水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm，修补后可使用。

通信管线埋设施工作业指导书

通信管线埋设施工作业指导书单位：目录1、适用范围 (1)2、作业准备 (1)3、技术要求 (1)4、施工程序与工艺 (2)5、施工要求 (2)6、劳动组织 (2)7、材料要求 (5)8、设备机具配置 (5)9、质量控制与检验 (5)10、安全环保要求 (5)通信管线埋设施工作业指导书1、适用范围本施工作业指南适用于公司范围内高速公路通信管线埋设施工。

2、作业准备2.1组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸澄清相关技术问题，熟悉技术规范和标准。

2.2配置能满足设计和施工要求的通信管线埋设设备，对现场人员进行安全技术交底，对参加施工人员进行上岗前技术培训，考试合格后方可持证上岗。

2.3配备齐全施工需要的机具器械、夜间施工需要的照明设施。

2.4按照应急预案的要求，备齐应急物资。

3、技术要求3.1、硅芯管沟槽的清理、开挖应符合下列要求：3.1.1、硅芯管敷设前，应清理、平整管道一次回填土，沟槽应平整顺直。

3.1.2、硅芯管沟槽在管沟中的位置、深度和宽度应符合设计要求。

3.2、硅芯管的敷设应符合下列要求：3.2.1、硅芯管敷设前，应先检查硅芯管封堵是否严密。

敷设时严禁有水、土、泥及其他杂物进入硅芯管内。

3.2.2、硅芯管施工应按设计走向和位置进行敷设。

3.2.3、硅芯管施工可采用“人工抬放法”、“固定拖车法”、和“移动拖车法”等方式。

3.2.4、硅芯管从障碍物下方穿过后应立即将硅芯管抬起，避免硅芯管与地面摩擦，穿越障碍物处应有专人看护。

3.2.5、硅芯管敷设应顺直、无弯、无扭绞、无缠绕，严禁出现背扣和打硬弯。

硅芯管纵向敷设应尽量避免反复出现凹凸。

3.2.6、硅芯管敷设后应及时连接、密封，对引入人（手）孔的部分应及时对管口进行封堵。

硅芯管敷设后不能进行连接时，应预留因温差可能造成回缩的长度，并封堵好管口。

3.2.7、同沟敷设多根硅芯管时，应按设计要求每隔2米距离捆绑一次，以增加硅芯管的挺直性，并保持一定的管群断面。

通信管道工程施工作业指导书

第一章总则1.1本标准根据“YDJ3990通信管道工程施工及验收技术规范”的原则, 结合北京地区的特点编制而成。

1.2本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。

1.3凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。

1.4在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量, 确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。

1.5竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。

第二章常用材料及工具规格检验水泥及水泥制品目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为 325#水泥。

水泥从出厂到使用，不宜超过三个月。

已受潮、变质、结块的水泥严禁使用。

水泥制品应有出厂检验合格证。

进场后要逐个逐块检查，其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。

水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。

水泥管道的管身应完整，不缺棱角；管孔的喇叭口必须圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹（指纵横向）长度小于50mm 超过50mnm 勺不宜整块使用；管块的管孔外缘缺边应小于 20mm 但外缘缺角，其边长小于 50mm ■的，可以修补后使用。

水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm,修补后可使用。

人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。

要求上覆表面完整、平滑，无塌陷、裂纹。

混凝土及水泥砂浆配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准。

不同种类、标号的水泥不得混合使用。

混凝土的搅拌必须均匀，以达到颜色一致的标准，搅拌完毕的混凝土应在初凝时间（约 45分钟）内浇灌。

浇灌混凝土构件必须进行振捣，无论采用人工或机械振捣，都应按层依次进行，捣固密实，不得出现跑模漏浆等现象。

通信管道工程施工作业指导书

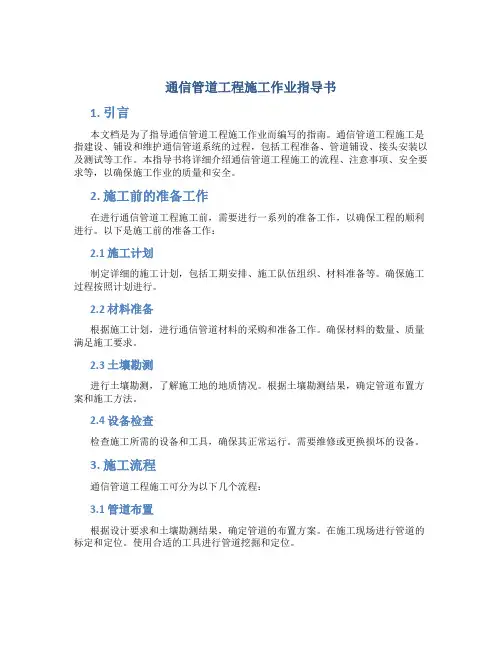

通信管道工程施工作业指导书1. 引言本文档是为了指导通信管道工程施工作业而编写的指南。

通信管道工程施工是指建设、铺设和维护通信管道系统的过程，包括工程准备、管道铺设、接头安装以及测试等工作。

本指导书将详细介绍通信管道工程施工的流程、注意事项、安全要求等，以确保施工作业的质量和安全。

2. 施工前的准备工作在进行通信管道工程施工前，需要进行一系列的准备工作，以确保工程的顺利进行。

以下是施工前的准备工作：2.1 施工计划制定详细的施工计划，包括工期安排、施工队伍组织、材料准备等。

确保施工过程按照计划进行。

2.2 材料准备根据施工计划，进行通信管道材料的采购和准备工作。

确保材料的数量、质量满足施工要求。

2.3 土壤勘测进行土壤勘测，了解施工地的地质情况。

根据土壤勘测结果，确定管道布置方案和施工方法。

2.4 设备检查检查施工所需的设备和工具，确保其正常运行。

需要维修或更换损坏的设备。

3. 施工流程通信管道工程施工可分为以下几个流程：3.1 管道布置根据设计要求和土壤勘测结果，确定管道的布置方案。

在施工现场进行管道的标定和定位。

使用合适的工具进行管道挖掘和定位。

3.2 管道铺设选择合适的管道材料和管道连接方式。

根据设计要求，进行管道的铺设。

保证管道的平整和坡度符合要求。

在必要的地方安装支撑和固定装置。

3.3 接头安装安装管道的接头，确保接头的质量和密封性。

在接头处进行测试，检查是否存在泄漏或破损。

3.4 接地处理对通信管道进行接地处理，确保接地的安全性和有效性。

选择合适的接地装置和接地电阻。

3.5 施工记录在施工过程中，记录各个施工环节的情况，包括施工日期、施工人员、使用的材料和设备等。

确保施工过程的可追溯性。

4. 施工安全要求在通信管道工程施工过程中，需要注意以下安全要求：4.1 人身安全施工人员必须配备个人防护装备，包括安全帽、安全鞋、口罩等。

严禁使用生锈或损坏的工具和设备。

严禁发生高空坠落和触电等事故。
