变压器全绝缘和分级绝缘的介绍

变压器全绝缘和分级绝缘的介绍

电力系统所使用的变压器，其中性点的绝缘结构有两种：一种是全绝缘结构，其特点是中性点的绝缘水平与三相端部出线电压等级的绝缘水平相同，此种绝缘结构主要用于绝缘要求较高的小接地电流接地系统，目前我国40kv及以下电压等级电网均属小电流接地系统，所用的变压器都有是全绝缘结构。另一种是分级绝缘结构，其特点是中性点的绝缘水平低于三相端部出线电压等级的绝缘水平。分级绝缘的变压器主要用于是110kv及上电压等级电网的大电流接地系统。采用分级绝缘的变压器可以使内绝缘尺寸减小，从而使整个变压器的尺寸缩小，这样可降低造价。

变压器的绝缘水平也称绝缘强度，是与保护水平以及其它绝缘部分相配合的水平，即耐受电压值，由设备的最高电压Um决定。

设备最高电压Um对于变压器来说是绕组最高相间电压有效值，从绝缘方面考虑，Um是绕组可以联结的那个系统的最高电压有效值，因此，Um是可以大于或者等于绕组额定电压的标准值。

绕组的所有出线端都具有相同的对地工频耐受电压的绕组绝缘称全绝缘；绕组的接地端或者中性点的绝缘水平较线端低的绕组绝缘称分级绝缘。

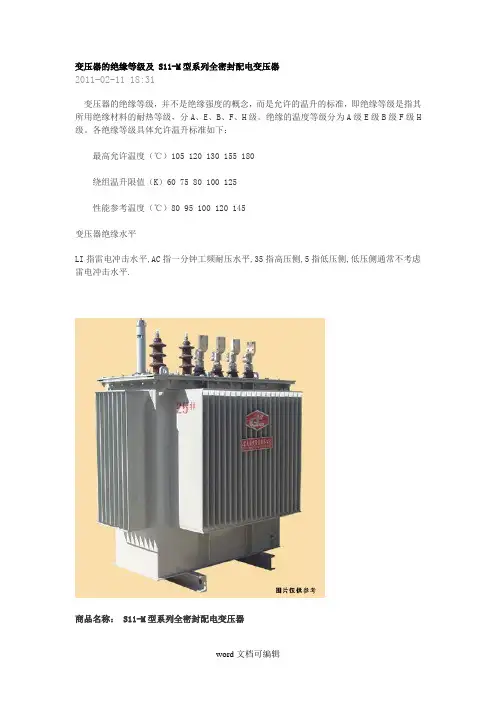

绕组额定耐受电压用下列字母代号标志：

LI——雷电冲击耐受电压

SI——操作冲击耐受电压

AC——工频耐受电压

变压器的绝缘水平是按高压、中压、低压绕组的顺序列出耐受电压值来表示（冲击水平在前）的，其间用斜线分隔开。分级绝缘的中性点绝缘水平加横线列于其线端绝缘水平之后。

如：LI850 AC360—LI400 AC200/LI480 AC200—LI250 AC95/LI75 AC35。

电气设备中，绝缘投资比较大，为了节省变压器的投资，使靠近中性点的部分绕组的绝缘投资减少，绝缘水平下降，但是中性点电位正常很低，不会造成绝缘击穿，能够满足正常运行要求~称为分级绝缘。而全绝缘是指绕组的全部部分的绝缘水平是一样的~~投资较大~~ (1)变压器在使用时，所测得的绝缘电阻值，与变压器安装或大修干燥后投入运行前测得的数值之比，不得低于50％。

(2)吸收比R60″/R15″不得小于1.3倍。
