第二节电流的磁效应案例

3、电磁起重机
工作原理：把 电磁铁放在被 起重的含铁质 的物体上,接通 电流,电磁铁产 生磁性,把铁质 物体吸起,放下 时,只要断开电 流即可。
电磁起重机
三、电磁继电器
定义：电磁继电器是利用电磁铁控制的开关。
工作原理；当需要用高 电压、强电流时，接通 低压电流，电磁铁产生 磁性，把衔铁吸住，接 通高电流，使用高压电 动机工作。
a
N
b
要使通电蹄形螺线管正上方的小磁针指向符源自文库 图甲中的情况，图乙中正确的是（ ）
BC
N
S N
N N
N N
N
7、根据电流的方向,判断这个U型螺线管产生 的磁极。
S
N
电磁铁:带铁芯的通电螺 线管。
常见的电磁铁
电磁铁
1.怎样就地取材制作一个电磁铁?
用细漆包线在大铁钉上顺一个方向绕 制一定匝数的线圈;再用棉线在漆包线 表面缠绕一层,使漆包线不致松散.这样 就制成了一个电磁铁 2.电磁铁的磁性跟哪些因素有关呢? (用实验来研究)
研究电磁铁的磁性跟什么因素有关？它 们的作用是什么？
器材: 大铁钉 、 细漆包线若干、电源、开关、滑 动变阻器、电流表、大头针适量、棉线若干 猜测研究电磁铁的磁性跟哪些因素有关.： (1)电流 ， (2)线圈匝数，(3)是否有铁芯
实验 研究电磁铁的磁性跟什么因素有关
(1)电磁铁的磁性和电流的关系: a实验方法: 保证线圈匝数不变,改变通过电磁铁的电 流,观察电磁铁吸引铁钉的多少来判断电 磁铁磁性的强弱. b.实验的实物图 c.实验的结论: 电磁铁通电时有磁性,断电时无磁性;通过 电磁铁的电流越大,电磁铁的磁性就越强.
研究电磁铁的磁性跟什么因素有关
(2)电磁铁的磁性和线圈匝数的关系:
a实验方法: 保证通过电磁铁的电流不变(相等),改变 通过电磁铁线圈的匝数观察电磁铁吸引 铁钉的多少来判断电磁铁磁性的强弱.
b.实验的实物图 c.实验的结论： 当电流一定时， 电磁线圈的匝数 越多，磁性就越 强。
实验的结论
电磁铁通电时 有 磁性,断电时 无 磁性; 通过电磁铁的电流越 大 ,电磁铁的 磁性 越强 ;当电流一定时,电磁铁线圈 的匝数越多,磁性 越强 .
五、信息的磁记录：记录声音、文字、图象 等信息的磁带的一面都涂有一层磁粉，每一 个磁粉粒就是一个小磁体，通过磁头把磁粉 磁化，把信息记录在磁带上。
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
固 态 式
电 磁 继 电 器
特点：用低电压、弱电流 来控制高电压、强电流。
接触式
恒温箱原理
四、磁悬浮列车
工作原理：列车轨道上强电 磁铁的磁极与列车上的电磁 铁的磁极是同名磁极，相互 推斥，使列车悬浮，没有摩 擦，减少阻力，增加运行速 度。
磁悬浮列车是怎样运行的

磁悬浮列车是利用磁极吸引力和排斥力的 高科技交通工具。排斥力使列车悬起来，吸引 力让列车开动。磁悬浮列车车厢上装有超导磁 铁，铁路底部安装线圈。通电后，地面线圈产 生的磁场极性与车厢的电磁体极性总保持相同， 两者“同名磁极相斥”，排斥力使列车悬浮起 来。
练
习
1.通电螺线管的磁性强弱与电流的大小、 线圈的匝数和 有无插入铁芯有关. _____________ 2.
如图所示,当滑动变阻器的滑片向右 移动时,电磁铁中的磁性将 减弱 .
一、电磁铁的优点
1、电磁铁的磁性有无，可以用通断电来 控制。 2、电磁铁的磁性强弱，可以用电流的大 小来控制。 3、电磁铁的磁极（南、北极），可以用 电流的方向来控制
磁悬浮列车是怎样运行的


与常规的动力来自于机车头的火车 不同，磁悬浮列车的动力来自于轨道。轨道 两侧装有电磁体，它与列车上的磁铁相互作 用。 列车行驶时，车头的磁铁（N极）被轨 道上靠前一点的电磁体（S极）所吸引，同时 被轨道上稍后一点的电磁体（N极）所排斥— ——结果是前面“拉”，后面“推”，使列 车前进。

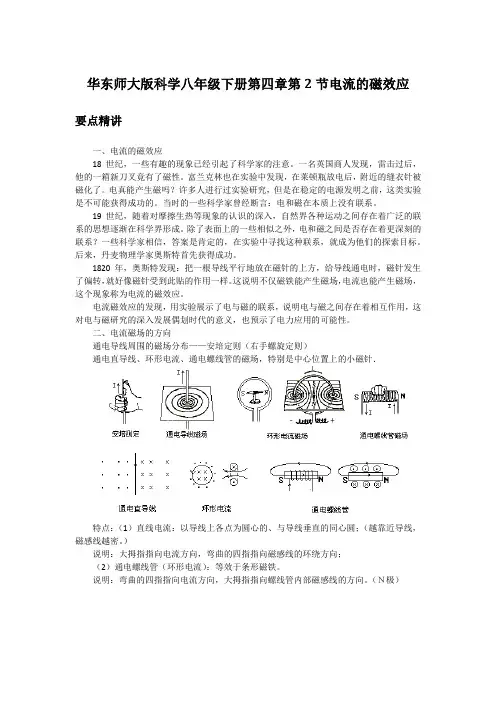

磁感线
S
电流方向
N
模型

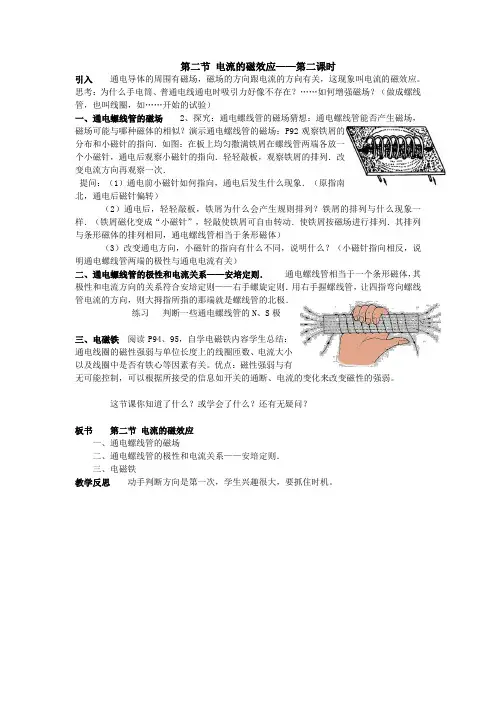

安培定则
通电螺线管的极性跟电流方向的关 系，可以用安培定则来判定。 用右手握螺线管，让四指弯向螺线 管中电流的方向，则大拇指所指的那端 就是螺线管的北极。
A. a为正 b为负 B. b为正a为负 C.无法确定
如右图所示，当开关闭合后发现悬 挂在弹簧下的条形磁铁向下移动， 则电源的正负极为（ A ）
电磁铁
电流方向
磁场方向
磁场方向
电流方向
模 型
如图所示，通电环形导体中间和上部各 有一小磁针，当通以如图电流后，小磁针的 N极将分别（ A ） A．a的N极向纸外指，b的N极向纸里指 B．a的N极向纸里指，b的N极向纸外指 C．a和b的N极都向纸外指 D．a和b的N极都向纸里指
注意： 应用右手螺旋定则的方法和顺序： 1：查清螺线管的绕线方向。 2：标出电流在螺线管中的方向。 3：用右手螺旋定则确定螺线管的磁极方向。

电磁铁的应用
二、电磁铁的应用

1、电铃
电磁铁的应用
工作原理：闭合开关,电 流通过电磁铁,由磁铁产 生磁性吸引弹性片,使铁 锤打击铁铃而发出声音, 同时电路断开,电磁铁失 去磁性,由于弹性片的弹 性,使电路又重新闭合。 上述过程循环重复,电铃 持续发生声音。
电铃
2.电磁选矿机
工作原理：不同矿物质具有 不同的磁性，用可以旋转的圆 形电磁铁吸引这些矿物质，由 于它们受到的磁力不同，从而 可以把不同磁性的矿物质分开。
