海林自控科技电动调节阀执行器说明书

电动调节阀执行器说明书Electric Valve Actuatorsfa⏹ 三位浮点型，采用AC24V 或AC220V 电源； ⏹ 比例调节型，采用AC24V 或AC220V 电源；▪ DC 0(2)～10V 控制信号▪ DC (0)4～20mA 控制信号（定位器阻抗250Ω） ▪ DC 0(2)～10V 反馈信号▪DC (0)4～20mA 反馈信号（带载能力≤500Ω）⏹ 比例调节型，具有一键自适应阀门零满点功能；⏹ 比例调节型，可以通过拨码开关来设置，现场手动控制或者远程自动控制；⏹ 比例调节型，可以通过拨码开关可以实现，断开控制信号时阀门全开、全闭或保持不动； ⏹ 选配功能：▪ 极限位置无源点； ▪ 2K 或10K 电位器反馈； ▪ 手动设置零点、满点；⏹ 控制精度: 基本误差±3%；死区±3%；⏹ 环境： -10～50℃；1%-90%RH 不结露；无腐蚀性气体；机械振动小于1g ；防护等级 IP54。

型号及规格ETF …10/15系列 ETF …18/30系列额定力：ETF …10 1000N 额定行程：22mm ETF …15 1500N 额定行程：22mm ETF …18 1800N 额定行程：25mm ETF …30 3000N 额定行程：50mm控制方式：三位浮点型比例调节型执行器装配示意图图1：首先把阀杆拉出到阀体的最上点；图2：将执行器上的U 型螺栓取下，再将执行器轴上的卡子松开，把执行器轴和阀杆对顶后，一起向下压，使执行器下部落到阀体安装平面上；图3：把U 型螺栓穿上去，将两个M8螺母拧紧，螺母拧紧扭矩MAX=16Nm ，再把执行器轴和阀杆进行连接，确认执行器轴和阀杆对顶无间隙，用卡子将执行器轴和阀杆夹上，要注意卡子的正反方向（卡子的缺口应该卡在执行器轴的部位），然后把两个M6x16螺钉拧紧。

使用工具：S=5mm 的内六角扳手图4：装配完毕后，把执行器支架上的两个指示环（红色、蓝色各一个），并紧到指针位置，这样执行器和调节阀体的装配就完成了。

常州沪能电动调节阀说明书

常州沪能电动调节阀说明书摘要：一、沪能电动调节阀产品概述1.产品简介2.产品型号及参数二、电动调节阀的性能特点1.调节精度高2.操作力矩小3.密封性能优越4.耐腐蚀性能强三、电动调节阀的安装与维护1.安装注意事项2.操作与维护说明四、电动调节阀的应用领域1.工业自动化控制2.暖通空调系统3.给排水系统4.其它适用场景正文：沪能电动调节阀说明书一、沪能电动调节阀产品概述沪能电动调节阀是一款由常州沪能公司生产的优质电动调节阀门，具有调节精度高、操作力矩小、密封性能优越、耐腐蚀性能强等特点。

本产品广泛应用于工业自动化控制、暖通空调系统、给排水系统等领域。

1.产品简介沪能电动调节阀采用先进的电动驱动技术，通过接收控制信号实现阀门的开关和调节。

产品结构紧凑，流体阻力小，具有高可靠性和稳定性。

适用于各种工业自动化控制系统中，对介质的流量、压力、温度等进行精确调节。

2.产品型号及参数沪能电动调节阀有多种型号，用户可根据实际需求选择合适的型号。

主要技术参数包括：公称通径、阀体材质、驱动方式、调节范围等。

用户在选购时，请参照具体参数表，选择合适的型号。

二、电动调节阀的性能特点1.调节精度高沪能电动调节阀采用先进的调节技术，实现精确的流量、压力、温度控制。

阀门的开度与控制信号成正比，具有高线性特性，确保调节精度达到±1%。

2.操作力矩小采用电动驱动技术，操作力矩小，减轻了驱动装置的负荷。

在相同驱动力的情况下，电动调节阀的驱动力矩仅为气动调节阀的1/3，降低了能耗，延长了驱动装置的使用寿命。

3.密封性能优越沪能电动调节阀采用先进的密封结构设计，确保阀门在各种工况下的密封性能。

阀门采用软硬双重密封，既保证了密封性能，又降低了摩擦力矩，提高了阀门的使用寿命。

4.耐腐蚀性能强阀体、阀瓣等部件采用优质的耐腐蚀材料制成，具有强的耐腐蚀性能。

产品可适用于各种酸、碱、盐等腐蚀性介质的调节。

三、电动调节阀的安装与维护1.安装注意事项（1）安装前，应对阀门及其附件进行检查，确保无损坏、变形等情况。

SNNA电动调节阀说明书

电动执行机构开关方式控制及反馈接线图 1.................................................................................................32 电动执行机构模拟量控制及反馈接线图 1.....................................................................................................33
4.1 手动操作 ...............................................................................................................................................5 4.2 就地操作 ...............................................................................................................................................5 4.3 远程操作 ...............................................................................................................................................5 五、执行机构的调试 .........................................................................................................................................6 5.1 红外设定器说明 ...................................................................................................................................6 5.2 红外设定器按键说明 ...........................................................................................................................7

电动调节阀控制系统调试说明书

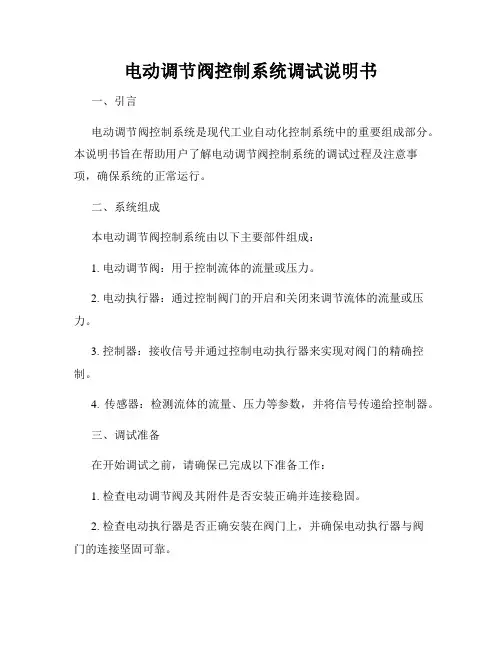

电动调节阀控制系统调试说明书一、引言电动调节阀控制系统是现代工业自动化控制系统中的重要组成部分。

本说明书旨在帮助用户了解电动调节阀控制系统的调试过程及注意事项，确保系统的正常运行。

二、系统组成本电动调节阀控制系统由以下主要部件组成：1. 电动调节阀：用于控制流体的流量或压力。

2. 电动执行器：通过控制阀门的开启和关闭来调节流体的流量或压力。

3. 控制器：接收信号并通过控制电动执行器来实现对阀门的精确控制。

4. 传感器：检测流体的流量、压力等参数，并将信号传递给控制器。

三、调试准备在开始调试之前，请确保已完成以下准备工作：1. 检查电动调节阀及其附件是否安装正确并连接稳固。

2. 检查电动执行器是否正确安装在阀门上，并确保电动执行器与阀门的连接坚固可靠。

3. 检查控制器及传感器的供电是否正常，并确保信号传输线路连接良好。

四、调试步骤1. 系统接通电源后，确保各部件正常工作，控制器显示正常。

2. 设定控制器的初始参数，包括比例增益、积分时间和微分时间。

3. 逐步开启控制器的自动调节功能，确保电动执行器能够根据设定值对阀门进行精确控制。

4. 使用合适的工具检测流体的流量、压力等参数，并根据实际需要对控制器参数进行微调，以实现更精确的控制效果。

5. 检查系统运行过程中是否存在噪音、泄漏等异常情况，如有必要，及时采取措施进行修复。

五、调试注意事项1. 调试过程中，应确保操作人员具备相关的技术知识和经验，以确保操作的安全性。

2. 在调试过程中，应密切监控系统的运行状况，及时发现并解决故障。

3. 调试完成后，应及时保存并备份调试参数，以备日后维护和调整之需。

4. 调试过程中如遇到无法解决的问题，请及时联系售后服务人员进行协助处理。

六、结论通过本调试说明书的指导，用户可以顺利完成电动调节阀控制系统的调试工作。

在调试过程中，需谨慎操作，确保系统的正常运行，以实现流体的精确控制。

如有任何疑问，请随时与我们联系，我们将提供最及时的技术支持和解决方案。

西门子电动调节阀安装使用手册说明书

西门子电动调节阀安装使用手册济南百通控制设备有限公司我们愿以优质的产品、热情的服务与您携手合作。

为了使我们的产品更好的为您服务，请您详细阅读以下内容。

一、调节阀的工作原理热媒介质流过阀门，经过换热器把被加热介质升温，温度传感器随着被加热介质的温度变化，将信号送至控制器，与设定温度比较运算后将4－20毫安或0－10伏信号送至执行器控制阀门的开度，使热媒介质流量发生变化。

温度的细微变化将使传感器作出响应，改变热媒介质流量，精确控制被加热介质的温度。

二、安装要求安装前请仔细阅读本使用手册，如有疑问请咨询专业技术人员。

不按规程安装操作都可能导致设备损坏或影响使用效果。

1、本产品在出厂前经过严格的检测，尽管如此，在安装前请务必进行检查。

2、请按订货及送货装箱单核实数量及型号。

3、请按上述数量配置进行检验，检查在运输过程中是否有损坏。

三、安装指导图1、安装步聚：（1）阀体应水平安装在一次热媒的入口处，阀杆朝上，确保执行器可垂直于水平面安装。

（2）阀体前应安装过滤器，且直接与阀体对接，选用高目数过滤器。

（3）阀前后安装手动截止阀。

（4）阀侧面应安装旁通，并安装手动截止阀。

（5）若阀前蒸汽压力过高，应安装减压阀，将蒸汽调至设计或最佳工作范围内。

2、安装方式：（正确安装）（错误安装）3、安装要求：（执行器安装）：1、将阀杆向上拉起。

2、将执行器安装于阀体上。

3、先用内六方或其它合适的工具预固定执行器底部于阀体连接环槽上。

4、旋转执行器手动旋钮（SQX、SKD系列）或手动摇柄（SKB、SKC系列）将执行器连接凹槽对正（注意：SKB、SKC系列要先将执行器下部连接内螺纹活节拆下，并将连接活节套于阀杆上。

）（传感器安装）（1）在换热器出口处附近开孔，焊丝座。

丝座要求：G1/2``管螺纹，内丝。

（2）丝座建议加工尺寸接管径匹配：（3）将传感器底部螺纹缠绕四氟胶带，沿顺时针方向固定于丝座上。

注意：密封需严密，防止漏水。

（电控箱安装）：（1）选择适当地点，一般为便于观察操作的墙面。

顺风自控SFV3200电动调节阀说明书

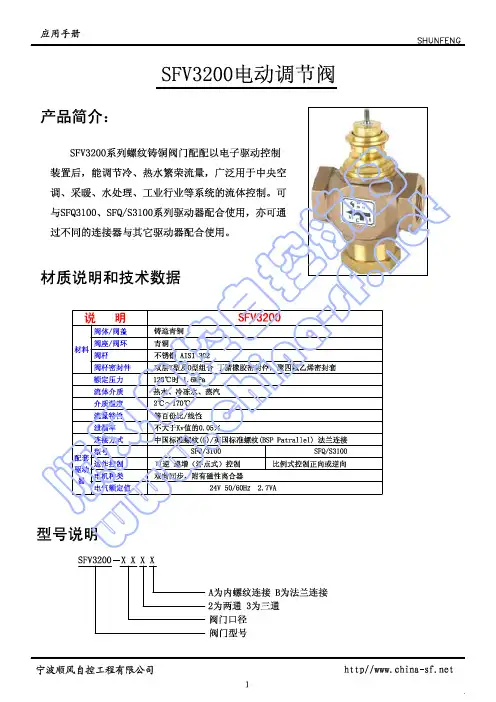

G2
40
SFV3200－253A
25
SFQ/3100 SFQ/S3100
G1
10
SFV3200－323A
母 SFV3200－403A
32
SFQ/3100 SFQ/S3100
40
SFQ/3100 SFQ/S3100
G11/4 G11/2
三通
16 25
t SFV3200－503A
50
SFQ/3100 SFQ/S3100
热水、冷冻水、蒸汽
2℃～170℃
等百份比/线性不大于Kv值的0.05％
中国标准螺纹(G)/英国标准螺纹(BSP Patrallel) 法兰连接
SFQ/3100
SFQ/S3100
可逆递增（浮点式）控制双向同步，附有磁性离合器
比例式控制正向或逆向
24V 50/60HZ 2.7VA
顺ww 型号说明
SFV3200－X X X X
A为内螺纹连接 B为法兰连接 2为两通 3为三通阀门口径阀门型号
宁波顺风自控工程有限公司
1
http//
应用手册
SHUNFENG
规格型号和技术参数
阀门型号
口径配套（mm）驱动器
连接螺纹
形式
流量系数（Kv)
最大压差（MPa)
阀杆行程（mm)
SFV3200－252A
2（DN50）
150 90
C
D
219 80 219 80 227 80 237 80
电动三通阀
出水 A
C
B
出集水管
进
集水
表冷器
管
进水图三、电动二通阀体安装示意图

电动调节阀使用说明书

表1
工作温度℃ 代号
-20～200（铸铁） -40～250（铸钢铸不锈钢）
省略
-40～450（铸钢） -60～450（铸不锈钢）
G
表2
阀体材质代号
碳钢 C
不锈钢 P
表4
铸铁省略
阀门类型代号
精小型单座 JP
精小型套筒 JM
表3
公称压力 Mpa
0.6
1.6
4.0
6.4
代号
6
16
40
64
表5
执行机构类型代号
二、产品特点
ZDSJP（M）电子式精小型电动单座（套筒）调节阀具有体积小、重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
三、型号编制说明
TK ─Z D S J P ——
工作温度（表 1）阀体材质（表 2）公称压力（表 3）阀门结构形式（表 4）精小型直行程位移执行机构类型（表 5）自控阀门
312
381LS（X）A-08 341L S（X）A-08
LS（X） 381LS（X）B-30 A-20 341LS（X）B-30
381LS（X）B-50 341LS（X）B-50
381LSC-65
ZAZ-1
DKZ-310C
DKZ-410 C、DKZ-510 C
16
25
40
60
铸铁按 JB78-59、铸钢按 JB79-59
单座调节阀阀芯与流量特性图
套筒调节阀阀芯与流量特性图图3
4、执行机构类型：可选 PSL、QSL 或 ZAZ、DKZ 电子式直行程执行机构，防爆型选用 3810L、3410 型。技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。或与大禹公司技术部联系，索要相关资料。

萨姆森电动调节阀说明书

PN 16
不锈钢 1.4301 不锈钢 1.4571 · DN 125及以上：1.4404 P265GH
石墨金属垫
PN 25
PN 16/25/40
1.4571 -
阀体
铸铁
球墨铸铁
铸钢
铸不锈钢
EN-JL1040
EN-JS1049
1.0619
1.4408 1）
-
阀座阀芯（标准型）
压力平衡 2426型执行机构膜室膜片导向轴套 5824型 · 5825型电动执行机构壳体，外盖连接螺母 3274 型电液执行机构壳体，外盖液压缸活塞活塞杆执行机构推杆液压油 3374 型电动执行机构壳体和盖
相关信息表
T 3T 0300000ZHZH
22001016年年86月月版版
数据表数据表
T 3018 ZH T 3018 ZH
表1 · 组合型自力式控制阀选用指南
自力式控制阀
基型自力式控制阀见数据表
应用于流量控制
42-36E 型 42-36 型 T 3015 ZH
安装设定点
输送管回流管调整
尺寸和重量 · 42-36E型带波纹管平衡的2423E型阀门
尺寸图 · 2423E型波纹管平衡的阀门 DN 15 至 50
DN 65 至 100
DN 125 至 250
42-36E型配置5824/5825型执行机构
42-36E型配置3374型执行机构
42-36E型配置3274/3374型执行机构
24
40
120
22 mm 280 420 500
0.3
50至 120 75至 180
70至 180 100至 260

海林自控动态平衡电动调节阀说明书

动态平衡电动调节阀说明书本系列产品集动态平衡与调节功能于一体，根据流量需求调整好阀门开度后，无论系统压差如何波动，只要在阀门的工作范围内阀芯即可自动调整可变流道开度，保持流量恒定不变。

该阀门采用新颖独特的刚性结构，彻底克服了老旧膜片式阀门的寿命短、调节范围小等缺点。

精确校准的阀芯可确保恒定在±5％的偏差范围内。

产品功能及原理⚫通过动态平衡功能动态平衡系统的阻力，保证设备输送介质流量在一定压差范围内不受系统压力波动影响，保持恒定。

⚫根据设备的输入信号，执行器改变阀门开度，实现阀的调节和开关功能。

产品型号及技术参数注：表中数据实验条件：介质为水，温度为25-30℃。

实际压差范围会因现场工况不同而有所变化。

DN20~DN25 DN32~DN40 DN50~DN150 DN200DN20~DN25 DN32~DN40DN50~DN150 DN200安装注意事项1．注意驱动器参数，根据形式、工作电压等要求进行选择。

2．产品出厂前已经进行整机测试，应尽量避免现场拆卸及损坏执行器。

3．预留空间以方便维护调试。

4．安装时应注意保证介质方向与阀体上箭头所指方向一致。

执行器技术参数T47调节型常闭电热执行器适配阀门口径：DN20~DN25电源电压：AC/DC 24V控制电压：0~10V自耗功率：2.5W / 3W阀门动作时间：开启时间：~4.5min关闭时间：~5min工作环境温度：-5℃~50℃HLJ-AP08B-1110 电动执行器适配阀门口径：DN32~DN40电源电压：AC24V控制信号：DC0(2)～10V; 0(4)～20mA反馈信号：DC0~10V额定力值：200N行程Max：8mm阀门开关速度：0.1mm/s环境温度：2～55℃储存温度：-20～65℃最大相对湿度：< 90%且不结露工作状态：RA状态，0信号时驱动器顶杆下行阀关闭接线图执行器装配说明（示意图）调试说明及拨码设置学习状态：通电后，按所需功能正确设定JP1拨码开关（见下表）。

f-dzw30-acA-F0说明书

f-dzw30-acA-F0说明书
1.电动调节阀电动装置启动时，应按电气盘上的启动按钮，电动机随即开动，到一定时间后阀门开启，电动机自动停止运转，在电气盘上的“已开启”信号灯亮；如果阀门关闭时，应按电气盘上的关闭按钮，阀门向关闭方向运转，到阀门全关，“已关闭”信号寸亮。

2．阀门运转中，正在开启、正在关闭、处于中间状态的信号灯应相应指示。

阀门指示信号与实际动作相符，并能关得严、钉得开，说明电动装置正常。

3．如果阀门运转中、全开、全关时，信号灯不亮，而事故售号灯亮，说明传动装置不正常，应检查原因，进行修理，重新调试。

4．电动装置有故障、关闭不严，需要处理时，应将动作把噶泼至手动位置，顺时针方向转动手轮关阀，逆时针方向为开阀。

5．电动装置在运转中不能按反向按钮，如果由于误动作需要纠正时，应先按停止按钮，然后再启动。

电动调节阀说明书

电动调节阀说明书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。

应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。

温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

扬修电动调节阀说明书

扬修电动调节阀说明书
电动调节阀是DZ型电动单元组合仪表中的执行机构，它接受统—的标准信号0〜10mA(DC),4〜20mA(DC)经伺放大器放大，使电机带动减速器运行而产生轴向推力，使阀芯作相应移动，从而达到对压力、流量、温度、液位等工艺参数的调节。

电动调节阀是DZ型电动单元组合仪表中的执行机构，它接受统—的标准信号0〜10mA(DC),4〜20mA(DC)经伺放大器放大，使电机带动减速器运行而产生轴向推力，使阀芯作相应移动，从而达到对压力、流量、温度、液位等工艺参数的调节。

电动执行机构是推动装置，它以电源为动力，输出推力，调节阀是调节部分，直接与介质接触，调节介质的流量。

电动直通单座调节阀，具有泄漏量少的优点，但不平衡力较大，故工作压差不宜过高。

电动直通双座调节阀，具有流通能力大，不平衡力小优点。

广泛应用于化工、石油、冶金、电力、轻纺等工业生产过程的自动调节中。

川仪m8610电动调节阀说明书

川仪m8610电动调节阀说明书电动调节阀调试方法1、配套川仪调节阀的ZHBZSB电路板调试方法（１）按钮说明ZHB电路板由主板和显示板构成，主板和显示板上都有三个按键，分别是SX、XX、SD（分别对应增加键、减少键、设定键），无论在主板上操作还是在显示板上操作都是一样的，下面分别对这三个键的功能进行说明：SD ：在工作方式，点动SD 键，可进行就地与远程工况的切换，长按SD 键可进入设定状态。

在设定状态，点动SD 可在菜单之间顺序切换，长按SD 键可退出设定状态。

SX、XX：在自动工况下，操作无效；在手动工况下，按下SX，阀位增大，按下XX，阀位减小；在设定工况下，用于操作设定值参数的增大或减小。

（2）显示信息LED指示灯显示执行机构的远程（自动）、就地手动、设定三种工作状况及报警状态。

上排数码管一般显示阀位开度信号，在设定工况或故障时也可显示菜单或故障报警信息。

下排数码管一般显示调节信号，在设定工况或故障时也可显示菜单或故障报警信息。

（３）参数的设置与修改执行机构上电时，处于远程工况，这时点动SD（设定）键时，工况在远程与就地间相互切换。

按下SD（设定）并保持 5 秒以上松开，执行机构将进入菜单参数查看或修改的设定工况。

主菜单用近似英文字母显示在下排数码管上，共有十一个主菜单，其顺序和含义见图9。

进入菜单后，点动SD 可切换菜单，用增加或减少键可修改菜单。

修改完毕应切换到YES菜单并长按SD菜单退出并确认当前设置。

若需放弃当前设置可在其它菜单下长按SD键退出设置。

需要注意的问题：（a）零位与满位的调整：零位和满位设置中显示的值是阀位电压的实际采样值，应在100～3900之间并连续变化，否则应调整差动变压器的工作区间。

（b）CODE 菜单：分别输入0、35、135 后，点动SD键，可分别进入查看报警信息、进入高级设置、进入校正菜单。

见表3、表4、表5。

进入设置完成后，长按SD键将返回主菜单。

电动调节阀说明书

电动调节阀说明书电动调节阀说明书篇一：电动阀说明书1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱Z：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1 防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf2m 产品型式：多回转电动装置型号示例：1.Z30I-18W：多回转电动装置，输出转矩300N2m（30kgf2m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。

2.Z45T-24B/S：多回转电动装置，输出转矩450N2m（45kgf2m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N2m (120kgf2m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。

电动调节阀使用说明书

３
额定流量系数Ｋｒｍ／ｈ
１０
１６
２５
４０
６３１００１６０２５０４００６３０１００１６００
公称压力ＰＮＭＰａ
１．６；４；６．４
０～１０ｍＡ配用执行
机构型号４～２０ｍＡ
ＤＫＺ－４２０ＤＫＺ－４３０ＺＫＺ－３２０ＺＫＺ－３３０
ＤＫＺ－４２００ＤＫＺ－４３００ＺＫＺ－３２００ＺＫＺ－３３００
电开关电闭式
始点偏差 ±２．５％
±５％
终点偏差 ±５％
±２．５％
表４额定行程偏差
±２．５％ ±２．５％
泄漏量：双座调节阀：不大于额定流量系数的５×１０－３倍。
－４
单座调节阀：不大于额定流量系数的１０倍。填料函及其它连接处的密封性：无渗漏。耐压强度：在表５规定的试验压力下受压阀腔无渗漏。
图２直通双座调节阀
图３直通单座调节阀
第４页共１０页
ＢＥＬＬ天津贝尔自动化仪表技术有限公司
电动调节阀系列
六、外形尺寸及安装尺寸
１ＺＡＺＰ型电动单座调节阀的外形尺寸见图４及表８。（其它型号，执行机构部分参见相应说明书）
Ａ
Ｂ１
Ｂ２
Ａ
Ｈ１＇
Ｈ１
Ｈ２
Ｈ２
公称通径普通带散热ＤＮ阀盖片阀盖Ｈ２ｍｍＨ１Ｈ１＇
阀门
伺服放大器
位置发送器
积分式执行机构
电动操作器动作切换
输入及正向控制信号
反馈信号机械联接
ａ没接入电动操作器
图１
ｂ接入电动操作器
１电动执行机构电动执行机构的结构与工作原理见相应直行程电动执行机构使用说明书。２调节阀调节阀与工艺管道中被调介质直接接触，阀芯在阀体内运动，改变阀芯与阀座之间的流通面积即改变阀门的阻力系数就可以对工艺参数进行调节。调节阀由上阀盖（或高温上阀盖）、阀体、下阀盖、阀芯与阀杆组成的阀芯部件、阀座、填料、压板等组成。调节阀结构图见图２、图３。

电动单座调节阀使用说明书

◎电气配线接口的塞子和盖等，在本调节阀与配管安装完成后及电气配线工程开始之前，请不要打开。
◎本调节阀在安装到工艺配管上时，请不要使其受到撞击、摔落等剧烈冲击。否则将引起故障，必须重新调试。
◎本调节阀执行机构在带有手动操作机构的场合下，要确保有安全且易于操作的场地并且要兼顾出线口方向。
◎安装管道上有振动或阀口径较大（阀自重较重）时，应安装支撑架。不要将本调节阀安装在有剧烈振动和对调节阀施加过大载荷的场合。
◎产品型号、名称
◎公称压力、公称通径
◎进出口压力
◎介质名称、密度、温度
◎介质最大、正常、最小流量
◎流量特性
◎电动执行器参数(如：信号范围、防护要求等)
◎阀体、阀内件材质
◎附件及其它
10
附表一：电动单座调节阀主要参数
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
◎不要将执行机构颠倒安装。 ◎ 在安装前，应对管道进行清洗，阀门入口处应留有足够的直管段长
度，并在本调节阀入口的前方尽可能配过滤器，要注意好管道法兰与阀体法兰连接时的同轴度。 ◎ 如果在室外安装，请不要在雨天进行配线作业。 ◎ 安装场所若受辐射热、直射日光的影响超出电动执行器的允许温度范围时，请用适当遮蔽板或隔热材料进行保护。 ◎ 电动执行器带空间加热器时请采用必要的保温措施。
二、电动单座调节阀结构与原理 (一) 结构
◎ 电动单座调节阀是由电动执行器与单座调节阀二部分组成。
2
图1 1、电动执行器部分
电动执行器采用 3810L（或其他品牌）系列电子式电动执行器，它是以 220V 交流单相电源作为驱动电源，接受来自调节器或计算机的 4mA.DC~20mA.DC 或者 1V.DC~5V.DC 控制信号来运转的全电子式执行机构。

电动调节阀执行器说明书

模式设置：1号拨码：拨到“ON”位置。
4号拨码：当需要“开关信号闭合时，执行器向上动作”，则拨到“ON”位置；当需要“开关信号闭合时，执行器向下动作”，则拨到“OFF”位置。其余的2、3号拨码与本模式无关，可以任意。
接线：无源开关信号的两根线应接到执行器Q1和M端子上。
2、电流输入模式：若您的输入是DC 4-20mA电流，则选此模式。
3号拨码与本模式无关，可以任意。
接线：电流信号的“正”端接执行器Y2端子，负端接M端子。
3、电压输入模式：若您的输入是DC 0-10V或2-10V电压，则选此模式。
运行方式：执行器根据输入电压信号的大小，可以带动阀杆行走并停留在全行程的任意位置，从而实现阀门开启度的任意调节。
模式设置：1号拨码：拨到“OFF”位置。
2号拨码：拨到“OFF”位置。
３号拨码：若输入是0-10V，则拨到“ON”位置；若输入是2-10V，拨到“OFF”位置。
４号拨码：当需要“电压变小时，要求执行器向上动作”，则拨到“ON”位置；当需要“电压变小时，要求执行器向下动作”，则拨到“OFF”位置。
接线：电压信号的“正”端接执行器的Y1端子，负端接YM端子。这
Y2 电流输入（4-20mA）。
Q1 无源开关信号。
YM 电压信号输入的地线。此端子不与M或G0相通。当您的电压信号与电源共用一根地线时，请将YM与M短路。见图5。
Y1 电压输入（0-10V或2-10V）。
四、执行器运行模式说明及对应操作：
本系列执行器根据输入信号的变化而带动阀杆做直行程运动，从而开、关阀门或将阀门保持在任何开度。根据输入信号类型的不同，可分为三种运行模式。以下分别介绍每种模式的运行方式及设置和接线。
1、无源开关信号模式：若您的输入是无源开关量，则选此模式。请注意：必须

电动调节阀说明书

封面目录1、产品概述2、主要技术参数3、产品型号规格4、结构与原理5、安装6、调整7、外形尺寸8、配套支架9、故障和解决办法10、订货须知11、安全使用注意事项（1）（1）（2）（3）（7）（8）（11）（12）（13）（13）（14）使用本执行器时，请先认真阅读和理解本说明书，通过正确的使用和维护，充分发挥其效能。

1 产品概述3810L系列直行程电子式电动执行器有以 220V交流单相电源和 380V三相交流电源两种驱动电源的机型，接受来自调节器控制信号（D C4 ~ 20m A或D C1 ~ 5V），实现预定直线往复运动的新型执行器。

本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。

因此被广泛应于发电、冶金、石化、轻工及环保等工业部门。

本系列执行器有以下主要特点：1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入D C4 ~ 20m A（或D C1 ~5V）信号和对应的电源即可工作。

内设接线端子，接线极为简单方便。

1.2 执行器的关键部件 — 控制器，采用最先进的混合集成电路，用树脂密封浇铸,外形为匣状，体积小，可靠性高。

1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4%。

1.4 具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。

1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。

）1.6 用状态选择开关可以设定（正、反动作。

）1.7 用状态选择开关可以设定输入信号为（D C4~20m A或D C1~5V。

）1.8 调整工作零点（始点）和行程（终点）简单易行。

1.9 当突然断电时，能确保阀芯自锁。

1.10 采用同步皮带转动，有效降低了噪音。

1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。

2 主要技术参数2.1 电源单相A C220V±10%，50H z，三相A C380V±10%，50H z（需订货时注明）2.2 耗电功率（额定负载时）规格 A型执行器 50V A；规格 B 型执行器 150V A；规格 C 型执行器 220V A。
