PLC控制步进电机应用实例基于PLC的步进电机运动控制一、步进电机工作原理1. 步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构。
通俗一点讲：当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（及步进角）。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；也可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。
这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。
使得在速度、位置等控制领域用步进电机来控制变的非常的简单2. 步进电机的运转原理及结构电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。
0、1/3て、2/3て,即A 与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A‘与齿5相对齐，（A‘就是A，齿5就是齿1）3. 旋转如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力，以下均同）。
如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A偏移（て-1/3て）=2/3て。
如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。
如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。
如按A，C，B，A……通电，电机就反转。
由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。
而方向由导电顺序决定。
步进电机的静态指标术语拍数：完成一个磁场周期性变化所需脉冲数或导电状态用n表示，或指电机转过一个齿距角所需脉冲数，以四相电机为例，有四相四拍运行方式即AB-BC-CD-DA-AB，四相八拍运行方式即A-AB-B-BC-C-CD-D-DA-A. 步距角：对应一个脉冲信号，电机转子转过的角位移用θ表示。
PLC控制步进电机的实例(图与程序)
态已已
X已
源
个
·
源
X已
意已已已
个个
个
个
·
·
B善
·
B善
-控已已已 个个个 个 个个个 · ·F而状状大 F而状状-
个 ·V大 用ND ·源大 源- B大 B个
善D而V源在
善D而V相在 个
D明引成已
-意已已已在 X已
意已已已
D明引成已
已个
D明引成已
-意已已已在 X引
意已已已
B 意已已已
善
在 D明引成已
个
个 个个个
个 个
P程点
善
在个
个
·
善D而V源在
FX引脉
个
·FX P程点
引已已确画Z
个
·P程脉大 P程脉-
D相而大 D相而-
个
·
善D而V源在如
意态
D明引成已
D明引成已
个
·
X已
源
X引
B
善
在个
·
善
在个
·
个
·
D明引成已
善
在个
·意态
D明引成已
Y已
已已
D明引成已
-意已已已 个
·
源B
X引 善 点
在 D明引成已
PLC控制步进电机的应用案例
P L C控制步进电机的应用案例1利用P L S Y指令任务：利用PLC作为上位机,控制步进电动机按一定的角度旋转;控制要求：利用PLC控制步进电机顺时针2周,停5秒,逆时针转1周,停2秒,如此循环进行,按下停止按钮,电机马上停止电机的轴锁住;1、系统接线PLC控制旋转步进驱动器,系统选择内部连接方式;2、I/O分配X26——启动按钮,X27——停止按钮；Y1——脉冲输出,Y3——控制方向;3、细分设置在没有设置细分时,歩距角是,也即是200脉冲/转,设置成N细分后,则是200N脉冲/转;假设要求设置5细分,则是1000脉冲/转;4、编写控制程序控制程序可以用步进指令STL编写,用PLSY指令产生脉冲,脉冲由Y1输出,Y3控制方向;5、脉冲输出指令PLSY的使用脉冲输出指令PLSYM8029置1;如上图所示,当X10由ON变为OFF时,M8029复位,停止输出脉冲;若X10再次变为ON则脉冲从头开始输出;注意：PLSY指令在程序中只能使用一次,适用于晶体管输出类型的PLC;6、控制流程图7、梯形图程序参考8、制作触摸屏画面PLC控制步进电机的应用案例2利用定时器T246产生脉冲任务：利用步进电机驱动器可以通过PLC的高速输出信号控制步进电机的运动方向、运行速度、运行步数等状态;其中：步进电机的方向控制,只需通过控制U/D-端的On 和Off就能决定电机的正传或者反转；将光耦隔离的脉冲信号输入到CP端就能决定步进电机的速度和步数；控制FREE信号就能使电机处于自由转动状态;1、系统接线系统选择外部连接方式;PLC控制左右、旋转、上下步进驱动器的其中一个;CP+端、U/D+端——+24VDC；CP-——Y0；U/D-——Y2；PLC的COM1——GND；A、A-——电机A绕组；B、B-——电机B绕组2、I/O分配X0—正转/反转方向,X1—电机转动,X2—电机停止,X4—频率增加,X5—频率减少；Y0—脉冲输出,Y2—方向;3、编写控制程序4、制作触摸屏画面PLC控制步进电机的应用案例3利用FX2N-1PG产生脉冲任务：应用定位脉冲输出模块FX2N-1PG,通过步进驱动系统对机器人左右、旋转、上下运动进行定位控制;控制要求：正向运行速度为1000Hz,连续输出正向脉冲,加减速时间为100ms,1、系统接线系统选择外部连接方式;PLC通过FX2N-1PG控制左右、旋转、上下步进驱动器的其中一个;VIN端、CP+端、U/D+端——+24VDC；CP-——FP；U/D-——Y4；PLC的COM1端、FX2N-1PG的COM0端——GND；A、A-——电机A绕组；B、B-——电机B绕组2、I/O分配X0—正转,X1—反转,Y4—方向；;3、编写控制程序4、制作触摸屏画面。
plc200-步进电机实例
Plc200控制电机这是网上擂台的题目：一台电动机要求在按下起动按钮后，电动机运行10秒，停5秒，重复3次后，电动机自动停止。
同时设置有手动停机按钮和过载保护。
编写梯形图控制程序。
PLC可以随便选用，要有相关说明。
注意：要有PLC控制电路和I/O分配表。
1、硬件选择：一台PLC(S7-200)、一个交流接触器Z0（控制电机运行）、2个按钮开关(SB1、SB2)及1个过流继电器(FR)，电路图如下：（不包括粉色虚线框部分）2、编程：用不同思路，可编出几种不同的控制方案，都可实现该项目要求。
（1）、最简单的编程方案，就是选用5个通电延时定时器：其3个定时10秒，用于电机启动运行，另2个定时5秒，使电机停。
具体编程也有二种方式，见下图：上图中的方案一与方案二，同用5个定时器，完成同样的功能。
方案一是这样编程：按下启动按钮（I0.0），使断开。
在此过程中，M0.0、MO.2、M0.4都是10秒的导通时间，用它们去控制Q0.7，其彼此间隔时间为5秒（即M0.1、M0.3的通导时间）。
?8?1延时?8?1M0.0=1，T101得电开始延时，延时10秒，T101吸合使M0.1=1、M0.0=0，使T101断电，而T102得电开始延时，5秒后T102得电吸合，使M0.2=1，M0.1=0。
直到T105得电方案二是这样编程：按下启动按钮（I0.0），使 M0.0=1，T101得电开始延时，延时10秒，T101吸合，使T102得电开始延时，延时5秒，T102吸合，使T103得电开始延时。
直至T105得电延时，延时10秒后动作，使M0.0=0，M0.0=0使T101—T105皆断开，程序结束。
用M0.0的常开触点与T101的常闭触点串联，用T102的常开触点与T103的常闭触点串联，用T104的常开触点与T105的常闭触点串联，三者再并联后去驱动Q0.7，可达到同样的控制作用，由上图可见，由于编程方法不同，其方案二用的指令比方案一少，显然：方案二优于方案一。
PLC控制步进电机的应用案例
P L C控制步进电机的应用案例Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998PLC控制步进电机的应用案例1（利用PLSY指令）任务：利用PLC作为上位机，控制步进电动机按一定的角度旋转。
控制要求：利用PLC控制步进电机顺时针2周，停5秒，逆时针转1周，停2秒，如此循环进行，按下停止按钮，电机马上停止（电机的轴锁住）。
1、系统接线PLC控制旋转步进驱动器，系统选择内部连接方式。
2、I/O分配X26——启动按钮，X27——停止按钮；Y1——脉冲输出，Y3——控制方向。
3、细分设置在没有设置细分时，歩距角是 0，也即是200脉冲/转，设置成N细分后，则是200*N脉冲/转。
假设要求设置5细分，则是1000脉冲/转。
4、编写控制程序控制程序可以用步进指令STL编写，用PLSY指令产生脉冲，脉冲由Y1输出，Y3控制方向。
5、脉冲输出指令（PLSY）的使用脉冲输出指令PLSYM8029置1。
如上图所示，当X10由ON变为OFF 时，M8029复位，停止输出脉冲。
若X10再次变为ON则脉冲从头开始输出。
注意：PLSY指令在程序中只能使用一次，适用于晶体管输出类型的PLC。
6、控制流程图7、梯形图程序（参考）8、制作触摸屏画面PLC控制步进电机的应用案例2（利用定时器T246产生脉冲）任务：利用步进电机驱动器可以通过PLC的高速输出信号控制步进电机的运动方向、运行速度、运行步数等状态。
其中：步进电机的方向控制，只需通过控制U/D-端的On和Off就能决定电机的正传或者反转；将光耦隔离的脉冲信号输入到CP端就能决定步进电机的速度和步数；控制FREE信号就能使电机处于自由转动状态。
1、系统接线系统选择外部连接方式。
PLC控制左右、旋转、上下步进驱动器的其中一个。
CP+端、U/D+端——+24VDC； CP-——Y0；U/D-——Y2；PLC的COM1——GND；A、A-——电机A绕组；B、B-——电机B绕组2、I/O分配X0—正转/反转方向，X1—电机转动，X2—电机停止，X4—频率增加，X5—频率减少；Y0—脉冲输出，Y2—方向。
PLC如何控制步进电机

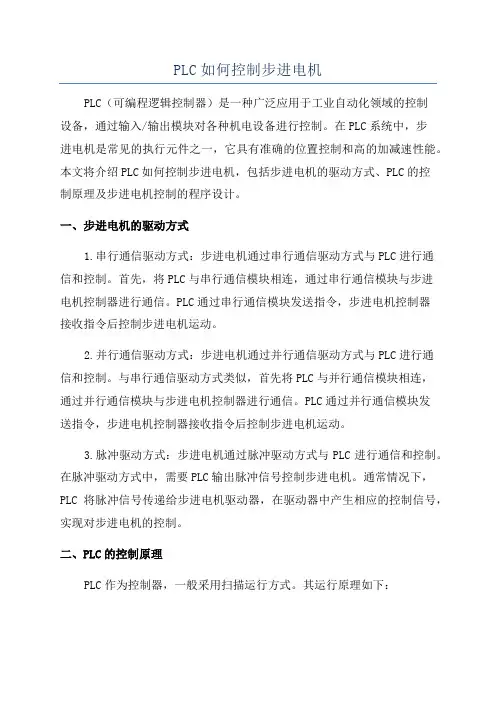

PLC如何控制步进电机PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，通过输入/输出模块对各种机电设备进行控制。
在PLC系统中，步进电机是常见的执行元件之一，它具有准确的位置控制和高的加减速性能。
本文将介绍PLC如何控制步进电机，包括步进电机的驱动方式、PLC的控制原理及步进电机控制的程序设计。
一、步进电机的驱动方式1.串行通信驱动方式：步进电机通过串行通信驱动方式与PLC进行通信和控制。
首先，将PLC与串行通信模块相连，通过串行通信模块与步进电机控制器进行通信。
PLC通过串行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
2.并行通信驱动方式：步进电机通过并行通信驱动方式与PLC进行通信和控制。
与串行通信驱动方式类似，首先将PLC与并行通信模块相连，通过并行通信模块与步进电机控制器进行通信。
PLC通过并行通信模块发送指令，步进电机控制器接收指令后控制步进电机运动。
3.脉冲驱动方式：步进电机通过脉冲驱动方式与PLC进行通信和控制。
在脉冲驱动方式中，需要PLC输出脉冲信号控制步进电机。
通常情况下，PLC将脉冲信号传递给步进电机驱动器，在驱动器中产生相应的控制信号，实现对步进电机的控制。
二、PLC的控制原理PLC作为控制器，一般采用扫描运行方式。
其运行原理如下：1.输入信号读取：PLC将外部输入信号输入到输入模块中，采集输入信号，并将其从输入模块传递给中央处理器（CPU）进行处理。
2. 程序执行：CPU根据事先编写好的程序进行处理，包括数据处理、逻辑运算和控制计算等。
PLC程序一般采用ladder diagram（梯形图）进行编写。
3.输出信号控制：根据程序的执行结果，CPU将处理好的数据通过输出模块发送给外部设备，用于控制和操作外部设备。
三、步进电机控制的程序设计步进电机的控制程序主要包括参数设定、模式选择、起停控制、运动控制等部分。
下面以一个简单的例子来说明步进电机控制的程序设计过程：1.参数设定：首先需要设定步进电机的一些参数，如电机型号、步距角度、运动速度等。
三菱PLC控制步进电机实例
三菱PLC控制步进电机实例
1.接线图
上图的接线为控制一台步进电机接线，这次为大家展示控制两台步进同时运动的方法，
IO表为
X0 步进1原点
X1 步进2原点
X2 启动按钮
Y0 步进1脉冲
Y1 步进1方向
Y2 步进2脉冲
Y3 步进2方向
2.控制工艺：按下启动按钮，两台步进电机先复位，复位完成后两台步进电机运动到指定位置，运动结束。
3.程序如下：
按下启动按钮，两台步进电机开始复位，M11控制步进电机1复位，M12控制步进电机2复位。
步进电机1复位，M13为复位完成标志。
步进电机2复位，M14为复位完成标志。
两台步进电机都复位完成后启动步进电机运动到指定目标，M15控制步进电机1，M16控制步进电机2
步进电机1运动，M17为运动完成标志
步进电机2运动，M18为运动完成标志
两台步进电机运动结束后，结束，等待下一次的启动，重复动作。
用FX1S 实现PLC控制步进电机的实例(图与程序)
用FX1S 实现PLC控制步进电机的实例(图与程序)原创2018-01-26 工控教练工控教练FX1s是晶体管型PLC，有两个脉冲输出端子，分别是Y0 和Y1，能同时输出两组100KHZ的脉冲。
PLS+，PLS-是步进驱动器的脉冲信号端子，DIR+，DIR-是步进驱动器的方向信号端子。
本次实例的动作方式：当正转开关X0 闭合时，电机动作到A 点停止；当反转开关X1 闭合时，电机动作到B 点停止。
1·绝对位置控制(DRVA)，是指定要走到距离原点的位置，原点位置数据存放于32 位寄存器D8140 里。
当机械位于我们设定的原点位置时用程序把D8140 的值清零，也就确定了原点的位置。
·实例动作方式：正转开关X0 闭合时，电机动作到A 点停止；反转开关X1 闭合时，电机动作到B 点停止。
2 三菱FX系列PLC绝对位置控制指令DRVA应用：绝对位置控制指令DRVA的格式：DRVA D0 D2 Y0 Y2 *D0：目标位置，可以是数值或是寄存器，也就是PLC要输出的脉冲个数。
*D2：输出脉冲频率，可以是数值或是寄存器。
也就是PLC输出的脉冲频率，也就是速度*Y0：脉冲输出地址，只能是Y0或Y1。
*Y2：方向控制输出，正向是ON或是OFF，反向是OFF或是ON （根据所控制执行元件设置来确定）3下面是PLC程序的梯形图：(此程序只为说明用，实用需改善。
)·在原点时将D8140的值清零(本程序中没有做此功能)·32 位寄存器D8140 是存放Y0 的输出脉冲数，正转时增加，反转时减少。
当正转动作到A 点时，D8140 的值是3000。
此时闭合X1，机械反转动作到B 点，也就是-3000 的位置。
D8140 的值就是-3000。
·当机械从A 点向B 点动作过程中，X1 断开(如在C 点断开)则D8140 的值就是200，此时再闭合X0，机械正转动作到A 点停止。
步进电机PLC控制ppt课件
知识目标
1.能给出步进电机控制系统的 功能描述
2.能画出PLC控制系统的输入 输出接线图
3.能写出输入输出的I/O表
4.能完成梯形图程序的编制
5.能写入软件验证程序的正确 性并运行
1.步进电机的结构与原理 2.基本输入输出指令 3.定时器指令、计数指令 4.高级指令（移位指令MOV和数 据传送指令SFTL/SFTR）
复位R指令将Q0.0或Q0.1清0。
.
24
脉冲串输出（PTO）
PTO功能可输出一定脉冲个数和占空比为50%的 方波脉冲。
➢输出脉冲的个数在1-4 294 967 295范围内可调； ➢输出脉冲的周期以µs或ms为增量单位，变化范围分别
是10～65 535µs或2～65 535ms。
如果周期小于两个时间单位，周期被默认为两个时 间单位。如果指定的脉冲数为0，则脉冲数默认为1。
B'
C'
C
B
A'
工作方式为三相双三拍 时，每通入一个电脉冲，
转子也是转30，即 S =
30。
CA通电
以上三种工作方式，三相双三拍和三相单双六拍较三 相单三拍稳定，因此较常采用。
.
14
步距角
步进电机通过一个电脉冲转子转过的角度,称为步距角。
S
360 Zr N
如：Zr=40 ,
N:一个周期的运行拍数,即通电状态
循环一周需要改变的次数
Zr：转子齿数
N=3
时
S
360 3 40 3
1 单拍制
拍数：N=km
m:相数
k= 2 双拍制
.
15
细分：细分就是指电机运行时的实际步矩角是基本步矩角 的几分之一。如：驱动器工作在10细分状态时，其步矩角只为电机 固有步矩角的十分之一，也就是说：当驱动器工作在不细分的整步状 态时，控制系统每发一个步进脉冲，电机转动1.8°，而用细分驱动 器工作在10细分状态时，电机只转动了0.18°。细分功能完全是由
PLC控制步进电机的实例(图与程序)知识讲解
PLC控制步进电机的实例(图与程序)·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
步进电机PLC控制 (课堂用)课件
PPT学习交流
18
步进驱动器
C'
C
B
A'
A
B'
C'
C
B
A'
B相通电，转子2、4齿和B
相轴线对齐，相对A相通电 位置转30；
C相通电再转30
PPT学习交流
8
这种工作方式，因三相绕组中每次只有一相通电，而且，一 个循环周期共包括三个脉冲，所以称三相单三拍。
三相单三拍的特点： （1）每来一个电脉冲，转子转过 30。此角称为步距角，
•
图5-41是一种三相反应式步进电机，它由定子与转子两部分构成。电机定子
上有六个磁极，每个极上装有控制绕组，每两个相对的磁极组成一相。
脉 冲
放
步
负
分 配
大
进
载
器
器
机
脉冲信号
PPT学习交流
4
• 步进电机的转动受脉冲信号控制，每来一个脉冲信号，定 子绕组通电的状态就改变一次，而定子绕组通电后产生的 磁场对转子产生作用将使转子产生一个角位移。改变步进 电机定子绕组通电状态的电路称为脉冲分配器。控制脉冲 信号来到后，先送到脉冲分配器，经过分配器输出的信号 决定各定子绕组通电的顺序和步进电机转动的速度。步进 电机控制电路框图如图5-42 所示。从分配器输出的脉冲信 号还需经过功率放大之后才能送至步进电机的定子绕组。
手把手教你PLC 1200控制步进电机
手把手教你PLC 1200控制步进电机1、步进电机硬件接线TB6600 升级版步进驱动器接线：控制信号连接：PUL+：脉冲信号输入正。
PUL-：脉冲信号输入负。
DIR+：电机正、反转控制正。
DIR-：电机正、反转控制负。
ENA+：电机脱机控制正(一般不接)。
ENA-：电机脱机控制负(一般不接)。
电机绕组连接A+：连接电机绕组 A+相。
A-：连接电机绕组 A-相。
B+：连接电机绕组 B+相。
B-：连接电机绕组 B-相。
备注：可以四根线两两短接，短接以后用手转动步进电机有阻力的为一组，另外一个有阻力的为另外一组，只要保证两两为一组即可，谁是 A，谁是 B 不影响，谁是+ 谁是-都没有关系，这样只会影响电机旋转的方向；电源电压连接：VCC：电源正端“+” GND：电源负端“-”细分设置：电流设置：接线图2、步进电机组态调试（1）双击TIA Portal V16软件（2）创建新项目：选择启动——创建新项目——修改项目名称、路径——创建（3）添加新设备：选择设备与网络——添加新设备——控制器——SIMATIC S7-1200——CPU——6ES7 2XX-——选择相应版本——添加（4）出现如下界面，点击步骤2获取按键，选择PG/PC接口类型、接口（接口为电脑的网卡）——点击步骤4开始搜索——出现步骤5 PLC_1——点击步骤6检测按键（5）出现步骤1 PLC界面，点击步骤2属性，修改PLC IP地址——点击步骤5脉冲发生器——选择勾选步骤6、步骤8——在步骤9位置出现脉冲输出Q0.0、方向输出Q0.1（6）在项目左侧，选择步骤1工艺对象—新增对象，步骤2运动控制下轴“TO_Axis_PTO”—点击确定（7）在轴组态常规窗口，脉冲发生器选择步骤5“Pulse_1”,显示步骤6内容（8）在扩展参数部分，电机每转脉冲数400（根据步进电机驱动器1.2.3位拨码开关的设置确定），电机每转的负载位移2mm（根据步进电机丝杠导程确定）（9）在位置限制部分，选择步骤8启用硬件限位开关，硬件下限位I0.2高电平、硬件上限位I0.4高电平（上下硬件限位根据实际PLC接线确定），步骤11速度限值的单位选择mm/S，显示步骤12内容（10）在回原点部分，步骤13归位开关选择I0.3高电平（根据PLC 硬件接线确定），选择步骤14“允许硬限位开关处自动反转”，步骤15修改接近速度、回原点速度5mm/S，然后在步骤16位置显示所有参数设置成功（11）选择步骤1 PLC，右键编译—硬件（完全重建），点击步骤4下载—步骤5装载—完成（12）选择步骤6调试，点击激活—启用，根据步骤9点动、定位、回原点命令进行步骤10调试3、步进电机程序设计（1）新建程序数据块和变量，添加以下变量（2）双击主函数main，插入控制指令。
plc控制步进电机程序.
plc控制步进电机程序·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)·说明：·在原点时将D8140的值清零(本程序中没有做此功能)·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
步进电机PLC控制(课堂用)
每个高速脉冲发生器对应一定数量特殊标志寄存器，这些寄存器包括控制字节寄存器、状态字节寄存器和参数数值寄存器，用以控制高速脉冲的输出形式、反映输出状态和参数值。各寄存器分配如表所示。
控制字节 每个高速脉冲输出都对应一个控制字节，通过对控制字节中指定位的编程，可以根据操作要求设置字节中各控制位，如脉冲输出允许、PTO/PWM模式选择、单段/多段选择、更新方式、时间基准、允许更新等。控制字节中各控制位的功能如表所示。
C'
A
3
4
1
2
总之，每个循环周期，有六种通电状态，所以称为三相六拍，步距角为15。 C A' B B' C' A B相通电，转子2、4齿和B相对齐，又转了15。
3
4
1
2
三、三相双三拍
三相绕组的通电顺序为： AB BC CA AB 共三拍。
AB通电
C
A'
B
B'
C'
A
3
4
1
2
C
B'
A
C相通电再转30
三相单三拍的特点： 这种工作方式，因三相绕组中每次只有一相通电，而且，一个循环周期共包括三个脉冲，所以称三相单三拍。 每来一个电脉冲，转子转过 30。此角称为步距角，用S表示。 转子的旋转方向取决于三相线圈通电的顺序，改变通电顺序即可改变转向。
二、三相单双六拍
三相绕组的通电顺序为： AABBBCCCAA 共六拍。
脉冲 分配 器
放 大 器
步 进 机
负 载
脉冲信号
改变步进电机定子绕组通电状态的电路称为脉冲分配器。控制脉冲信号来到后，先送到脉冲分配器，经过分配器输出的信号决定各定子绕组通电的顺序和步进电机转动的速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC控制步进电机的实例(图与程序)
·采用绝对位置控制指令(DRVA)，大致阐述FX1S控制步进电机的方法。
由于水平有限，本实例采用非专业述语论述，请勿引用。
·FX系列PLC单元能同时输出两组100KHZ脉冲，是低成本控制伺服与步进电机的较好选择！
·PLS+，PLS-为步进驱动器的脉冲信号端子，DIR+，DIR-为步进驱动器的方向信号端子。
·所谓绝对位置控制(DRVA),就是指定要走到距离原点的位置，原点位置数据存放于32位寄存器D8140里。
当机械位于我们设定的原点位置时用程序把D8140的值清零，也就确定了原点的位置。
·实例动作方式：X0闭合动作到A点停止，X1闭合动作到B点停止，接线图与动作位置示例如左图(距离用脉冲数表示)。
·程序如下图：(此程序只为说明用，实用需改善。
)
·说明：
·在原点时将D8140的值清零(本程序中没有做此功能)
·32位寄存器D8140是存放Y0的输出脉冲数，正转时增加，反转时减少。
当正转动作到A点时，D8140的值是3000。
此时闭合X1，机械反转动作到B点，也就是-3000的位置。
D8140的值就是-3000。
·当机械从A点向B点动作过程中，X1断开(如在C点断开)则D8140的值就是200，此时再闭合X0，机械正转动作到A点停止。
·当机械停在A点时，再闭合X0，因为机械已经在距离原点3000的位置上，故而机械没有动作！
·把程序中的绝对位置指令(DRVA)换成相对位置指令(DRVI)：
·当机械在B点时(假设此时D8140的值是-3000)闭合X0，则机械正转3000个脉冲停止，也就是停在了原点。
D8140的值为0
·当机械在B点时(假设此时D8140的值是-3000)闭合X1，则机械反转3000个脉冲停止，也就是停在了左边距离B点3000的位置(图中未画出)，D8140的值为-6000。
·一般两相步进电机驱动器端子示意图：
·FREE+，FREE-：脱机信号，步进电机的没有脉冲信号输入时具有自锁功能，也就是锁住转子不动。
而当有脱机信号时解除自锁功能，转子处于自由状态并且不响应步进脉冲。
·V+，GND：为驱动器直流电源端子，也有交流供电类型。
·A+，A-，B+，B-分别接步进电机的两相线圈。
