HXD3 机车停放制动装置误动作的原因分析及整改措施
HXD3 机车停放制动装置误动作的原因分析及整改措施作者：王蕾，原向东，罗瑞学来源：《科技创新与生产力》 2016年第11期王蕾，原向东，罗瑞学（中车太原机车车辆有限公司，山西太原 030009）摘要：为了避免在机车运行过程中停放制动装置误动作而造成的擦轮危险，文章从工作原理与操作方式入手，介绍了停放制动原理与停放制动装置的组成，讨论了停放制动装置的特点，阐述了停放制动装置运用中出现的问题，分析了停放制动运行中误施加、停放制动缓解与作用动作迟缓的原因，并提出了操作性强的整改措施。
关键词：HXD3；停放制动装置；误动作；擦轮中图分类号：U264；U260.35 文献标志码：A DOI：10.3969/j.issn.1674-9146.2016.11.0791 停放制动原理概述停放装置是利用停放制动缸内储能弹簧的能量在机车无法提供风源或需要时使机车产生制动力，防止机车在坡道上停车或因风力的作用而溜车。
停放制动缸充风使储能弹簧压缩，停放制动缓解；停放制动缸排风，储能弹簧弹出，将闸片压紧在制动盘上生成制动力。
机车停车后通过操作司机室停放作用按钮，可使停放制动控制阀中的作用阀得电，然后将停放单元制动缸中的压力空气通过停放制动控制阀排出，停放制动装置作用。
如果需要走车，通过操作司机室停放缓解按钮，可使停放制动控制阀中的缓解阀得电，总风将通过上述通路进入走行部的停放制动缸，使得停放制动缸缓解，机车可以走车。
如果压力没有达到弹簧安全缓解压力（该压力由停放管路上的压力开关检测），停放制动指示灯亮（位于操纵台），封锁机车的牵引作用[1]。
2 停放制动装置的组成HXD3型电力机车停放制动装置主要由停放风缸、停放制动模块、停放制动指示器、夹钳、停放制动压力开关、停放制动软管等部件组成。
其中，停放制动模块由止回阀、缩孔、停放制动控制阀、双向止回阀、减压阀、带电信号的停放制动塞门、压力测试接头以及集成气路板等部件组成[2]。
HXD3型大功率传动机车弹簧停车制动装置故障浅析
１２ 弹 簧停 车 制动装 置作 用后 。 机 车制动 缸作 用 时的 工作状 态
．
具 体通 路
车后 通 过 人 为拉 动 弹停 制 动 缸 排
．
．
及 时 发 现 机 车 弹停 故 障 的原 因 ， 采 取 有 效 措 施 ，会 危 及 行 车安 全 ， 造
只有 （ Ｂ ４ ０ ． ０ ６ ）塞 门和弹 停脉 冲阀
（ Ｂ ４ ０ ． ０ ３ ） 。在运 用过 程 中发生 弹 停 制 动 故 障后 ． 操 作 弹停 控 制 开 关将
得ｆ ｆ ｛ ， 随着 脉 冲 阀 的服 役 年 限 的延
长 ，风 源 中所 携 带 的少 量 杂 质 、 油
水 阻 碍 了 阀 （ ｄ ） 的 往 复 运 动 。 而 这 种 阻 碍 导 致 阀 芯 不 能 在 电 磁 阀
体 其 巾一 端 ． 同时 降 低 了 密 封 环 （ ｅ ） 的气 密性 ． 引 起 风 压 在 电 磁 阀
未 得 电状 态 下 的流动 。故在 机 车运 行 过程 呻 １ ， 当柱 塞 ｆ 【 １ １ 在 非 正 常状 态
０＋’
图 ３弹 停 旋 钮 防 护 罩
动位 ， 故 障 位 置 可初 步 确 定 为 弹停
成 行 车事故 。
制 动缸一 双 向止 回阀 （ Ｂ ４ ０ ０ ４ ） 一减 压 阀 （ Ｂ ４ ００ ５ ） 弹 停 塞 门 （ Ｂ ４ ００ ６ ） 一 走 行部 弹停 风缸 。
．
．
风塞 门 ， 将 压缩空气排空 ， 弹 簧 停 车装 置 动 作 ， 闸瓦 压 紧轮 对 ， 产 生 制动力 ， 防止机车溜逸 ； 亦 可 通 过
HXD3论文
毕业论文题目： HXD3C与HXD3D机车的分析比较系别：轨道交通学院专业：铁道机车车辆班级：机车1243学生姓名：***指导教师：完成日期：山东职业学院轨道交通系毕业论文任务书班级机车1243 学生姓名王荣栋指导教师论文题目HXD3C与HXD3D机车的分析比较主要研究内容1、HXD3系列机车的构造；2、HXD3C与HXD3D机车的构造3、分析比较HXD3C与HXD3D机车的不同及使用注意事项。
主要技术指标或研究目标1、熟悉HXD3系列机车构造；2、熟悉HXD3C、HXD3D机车的构造；3、比较HXD3C、HXD3D机车的不同及使用注意事项；4、提高学生读图能力，自学能力，为以后从事乘务工作打好基础；5、通过分析比较，培养学生逻辑能力，综合运用所学知识和技能，理论联系实际，独立分析、解决问题的能力，训练学生从事本专业乘务工作的基本能力。
基本要求1、熟悉HXD3系列机车构造；2、能比较HXD3C、HXD3D机车的不同及使用注意事项；3、通过实地调研，分析CCBⅡ制动系统使用故障处理。
主要参考资料及文献1、《电力机车制动机》李益民中国铁道出版社；2、《HXD3电力机车》、《HXD3C电力机车》《HXD3D电力机车》北车大连机车车辆厂培训教材；3、《HXD3机车乘务作业》校本教材;5、铁道论坛网站。
山东职业学院轨道交通系毕业论文指导书论文题目HXD3C与HXD3D机车的分析比较课题背景HXD3系列电力机车是我国干线主型机车。
在课堂上做了介绍，而现场（济南铁路局）正在大量使用HXD3C与HXD3D机车，因此，分析比较HXD3C与HXD3D机车，可使学生及时掌握现场的新知识、新技术，具有重要的现实意义。
本课题是针对HXD3C与HXD3D机车，要求学生在已学理论知识基础上，对HXD3C 与HXD3D机车进行分析比较，通过广泛搜集资料和实地调研，积累HXD3C与HXD3D 机车的知识，使学生对现场实际运用的HXD3C与HXD3D机车有更深的认识，做到融会贯通，提高岗位适应能力。
HXD3型电力机车几类典型故障分析
HXD3型电力机车几类典型故障分析作者：林虎来源：《名城绘》2018年第04期摘要：HXD3型号的电力机车具备较大的功率，操作流程相对简单，而且具备较高的牵引定数，运行时比较稳定、可靠，因此被大批量应用。
HXD3型电力机车在电力机车的运行过程中，常常会发生许多故障，造成了机破、临修事故，严重影响了机车的正常运用。
因此，对HXD3型机电机车几种典型故障进行分析有着深远意义。
本文就某铁路局配属的HXD3型电力机车几种典型故障进行分析。
关键词：HXD3型电力机车；典型故障；策略1、HXD3型电力机车几类典型故障分析1.1机车撒砂系统故障分析HXD3型机车撒砂系统结构与其他国产型号机车相比撒砂管径很细，对砂子颗粒度要求较高，加上机车跨局轮乘使用，各地的用砂不统一，粉尘很容易导致砂子板结，阻塞管路，这样经常由于撒砂不畅而发生轮对空转。
自机车运用以来，在京沪5‰左右的上坡道或者雨天启动列车时，往往由于粉尘使砂子板结而砂路不畅通，不能有效改善轮对与钢轨之间的黏着状况，机车发生持续空转而不能牵引，对运输秩序造成了很大的影响。
对于上述问题，采取以下对策：严格执行HXD3型机车提供的用砂标准，要求砂子颗粒度适中，避免参入粉尘，减少堵塞管路问题的发生。
通过加强管理，要求司机出乘时必须认真试验检查机车撒砂系统的状态，出现砂路堵塞故障及时修理。
1.2 HXD3机车蓄能制动装置故障HXD3型电力机车蓄能制动装置经常出现机车上闸后蓄能制动装置不显示作用的现象，而机车缓解后又显示蓄能制动器动作，从而误导乘务员，容易造成轮对擦伤。
根据对HXD3型电力机车蓄能制动装置的作用原理分析，造成这种情况的主要原因是由于同车公司机车蓄能制动装置压力开关整定值偏低，当乘务员打弹停时，弹停作用，但压力开关没动作，机车监视控制系统TCMS没有接到信号，因此司机操纵台无显示，如果乘务员没有下车确认弹停状态就臆测行车，就会擦伤轮对。
对于这种情况将所有的蓄能制动装置压力开关整定值调整到0.37～0.45MPa，此问题已得到解决。
HXD3型电力机车惩罚制动及弹停分析毕业论文
毕业设计（论文）题目：HXD3型电力机车惩罚制动及弹停分析毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于万字。

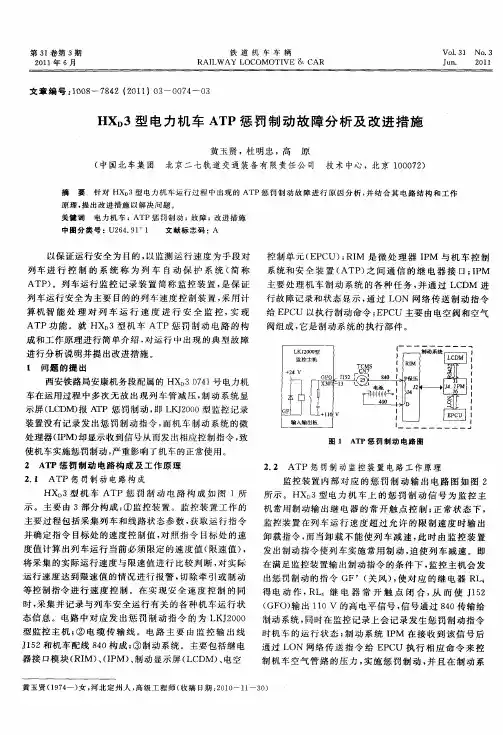

HXD3型电力机车ATP惩罚制动故障分析及改进措施
