桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时要考虑以下的基本原则：最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意上部结构是空间结构时，支座能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意

支座必须能可靠地传递垂直和水平反力；最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意

支座应使由于梁体变形所产生的纵向位移、横向位移和纵、横向转角应尽可能不受约束；

铁路桥梁通常必须在每联梁体上设置一个固定支座；最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意

当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意

当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；

较长的连续梁桥固定支座设在桥长中间部位的桥墩上较为合理，因为此处支座的垂直反力较大，且两侧的自由伸缩长度比较均衡；

固定支座宜设置在具有较大支座反力的地方；

墩顶横梁的横向刚度较小时，应设置横向易转动的桥梁支座；最新知识桥梁橡胶支座的布置原则可根据桥梁橡胶支座布置原则注意

在同一桥墩上的几个支座应具有相近的转动刚度；

在预应力梁上的支座不应该对梁体的横向预应力产生约束，同时也不得将施加梁体横向预应力的荷载传给墩台；

对于斜桥及横向易发生变形的桥梁不宜采用辊轴和摇轴等线支座；

连续梁可能发生支座沉陷时，应考虑支座高度调整的可能性。

总之桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。

简支梁桥一端设固定支座，另一端设活动支座。铁路桥梁由于桥宽较小，支座横向变位很小，一般只须设置单向活动支座（纵向活动支座），如图1-3所示。公路T形桥梁由于桥面宽，因而要考虑支座横向位移的可能性，支座布置如图1-4.即在固定墩上设置一个固定支座，相邻的支座设置为横向可动、纵向固定的单向活动支座，而在活动墩上设置一个纵向活动支座（与固定支座相对应），其余均设置多向活动支座。

箱形截面的简支梁桥在固定墩上设置一个固定支座和一个横向活动支座，在活动墩上设置一个纵向活动支座和一个多向活动支座，以适应箱梁的纵、横向变形。连续梁桥的支座布置如图所示。一般宜将固定支座设置在全桥的中间部位，以减小两端支座的位移量。

弯连续梁的支座布置会直接影响曲梁的内力分布，同时应使支座能充分适应曲梁的纵、横向自由转动的可能性，通常宜采用球型支座。由于曲梁的温度伸缩变形沿梁的割线方向，而曲梁由于混凝土收缩、徐变产生的梁体变形则沿梁的切线方向；因此曲梁上通常布置多向活动支座。此外曲梁上箱梁常设单支点支座，仅在一联梁的端部（或桥台上）设置双支座，以承受扭矩，有意识的使曲梁支点向曲线外侧偏离，可调整曲梁截面上的扭矩。土1-7为曲梁支座布置示意图，可供设计者参考。

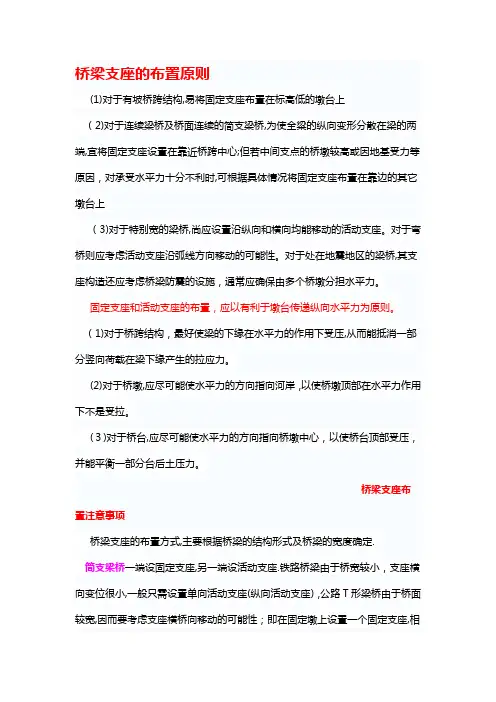

桥梁支座的布置原则

(1)对于有坡桥跨结构,易将固定支座布置在标高低的墩台上

(2)对于连续梁桥及桥面连续的简支梁桥,为使全粱的纵向变形分散在梁的两端,宜将固定支座设置在靠近桥跨中心;但若中间支点的桥墩较高或因地基受力等原因,对承受水平力十分不利时,可根据具体情况将固定支座布置在靠边的其它墩台上

(3)对于特别宽的梁桥,尚应设置沿纵向和横向均能移动的活动支座。对于弯桥则应考虑活动支座沿弧线方向移动的可能性。对于处在地震地区的梁桥,其支座构造还应考虑桥梁防震的设施,通常应确保由多个桥墩分担水平力。

固定支座和活动支座的布置,应以有利于墩台传递纵向水平力为原则。

(1)对于桥跨结构,最好使梁的下缘在水平力的作用下受压,从而能抵消一部分竖向荷载在梁下缘产生的拉应力。

(2)对于桥墩,应尽可能使水平力的方向指向河岸,以使桥墩顶部在水平力作用下不是受拉。

(3)对于桥台,应尽可能使水平力的方向指向桥墩中心,以使桥台顶部受压,并能平衡一部分台后土压力。

桥梁支座布置注意事项

桥梁支座的布置方式,主要根据桥梁的结构形式及桥梁的宽度确定.

简支梁桥一端设固定支座,另一端设活动支座.铁路桥梁由于桥宽较小,支座横向变位很小,一般只需设置单向活动支座(纵向活动支座)，公路T形梁桥由于桥面较宽,因而要考虑支座横桥向移动的可能性；即在固定墩上设置一个固

定支座,相邻的支座设置为横向可动、纵向固定的单向活动支座,而在活动墩上设置一个纵向活动支座(与固定支座相对应),其余均设置多向活动支座。

连续梁桥每联只设一个固定支座。为避免梁的活动端伸缩缝过大；固定支座宜置于每联的中间支点上。但若该处墩身较高，则应考虑避开或采取特殊措施，以避免该墩身承受水平力过大。

曲线连续梁桥的支座布置会直接影响到梁的内力分布；同时，支座的布置应使其能充分适应曲梁的纵、横向自由转动和移动的可能性，通常宜采用球面支座，且为多向活动支座；此外,曲线箱梁中间常设单支点支座,仅在一联梁的端部(或桥台上)设置双支座,以承受扭矩，有意将曲梁支点向曲线外侧偏离，可调整曲梁的扭矩分布。

当桥梁位于坡道上时，固定支座应设在较低一端，以使梁体在竖向荷载沿坡度方向分力的作用下受压，以便能抵消一部分竖向荷载产生的梁下缘拉力，当桥梁位于平坡上时，固定支座宜设在主要行车方向的前端。

桥梁的使用效果与支座能否准确地发挥其功能有着密切的关系，因此在安放支座时，应使上部结构的支座位置与下部结构的支座中线对中，但绝对的对中是很难做到的，因此要注意使可能的偏心在允许的范围内，不致影响支座的正常工作。

正确地确定支座所承受的荷载和活动支座的位移量，关系到支座的使用寿命。一般而言，固定支座除承受竖向压力外，还必须能承受水平力，其中包括可能产生的制动力、风力、活动支座的摩阻力、主梁弹性挠曲对支座的拉力等，这些水平力总是应当偏大地取用，且要求支座伸至上、下部结构中进行锚固或销结。对于弯、斜和宽桥，支座的受力比较复杂,需要认真从三个坐标方向去研究，即使是在同一支座位置，不同的部位在受力上可能会有很大的差别。

位移量的计算要考虑各种可能出现的工况。

(1)对温差产生的位移要有足够的估计。

(2)桥梁的挠曲,基础的不均匀沉降都会产生纵向位移,对于高桥墩,墩顶位移可通过活动支座上的挡块加以限制,它能使基底反力变化,并且阻止不均匀沉降;

(3)由于一些不可估计的因素,通常计算的位移量宜乘以 1.3左右的安全系数。
