备战中考物理家庭电路故障综合练习题及答案

一、初中物理家庭电路故障的分析问题1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。

则下列分析合理的是（）A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光【答案】A【解析】【详解】AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

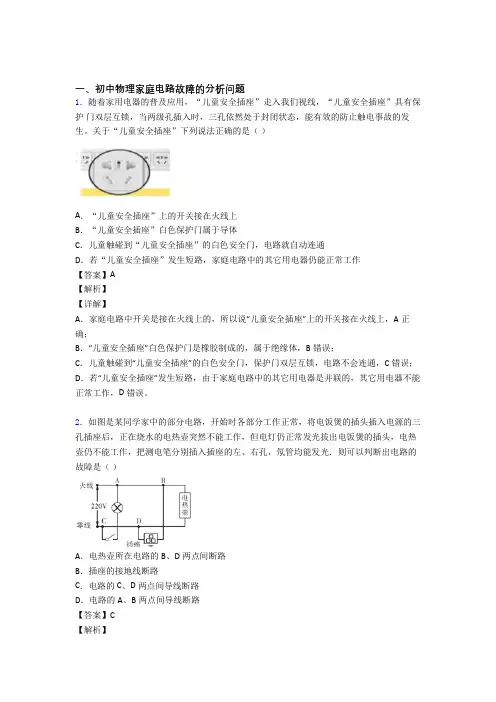

2．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。

关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。

3．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．4．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。

故选B。

5．图是某家庭电路的一部分，下列说法正确的是( )A．电冰箱接入三孔插座后其外壳与零线相连B．保险丝烧断后可用铜丝代替C．闭合开关 S 时，电灯不亮，保险丝未烧断，可能是电灯短路D．断开开关 S 时，用试电笔接触 A 点氖管发光，接触 B 点时氖管不会发光【答案】D【解析】【详解】A．电冰箱接入三孔插座后其外壳是与地线相连，A错误；B．保险丝烧断后不可用铜丝代替，B错误；C．闭合开关S时，电灯不亮，保险丝未烧断，不可能是电灯短路，否则保险丝会烧断，C 错误；D．断开开关S时，用试电笔接触A点(火线)时，火线带电，所以氖管发光，但接触B点(与火线断开不带电)时，氖管不会发光，D正确。

6．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析合理的是（）A．一定是电路超负荷工作B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光C．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都不发光D．只取下灯泡，再用测电笔检测灯座的两个接线柱，氖管都发光【答案】D【解析】【分析】【详解】A．熔丝熔断的原因是电路超负荷运作或电路短路，在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，此时洗衣机没有工作，所以不是电路超负荷运作，应该是洗衣机插头出现短路，故A不符合题意；B．断开S1、S2，三孔插座的左孔无法与火线相连，因此用测电笔检测三线插座的左孔，氖管不发光，故B不符合题意；C．只断开S2，开关S1的两个接线柱仍然与火线相连，所以再用测电笔检测开关S1的两个接线柱时，氖管均发光，故C不符合题意；D．只取下灯泡，灯座左侧接线柱通过开关S1与火线相连，灯座右侧接线柱通过热水器与火线相连，所以再用测电笔检测灯座的两个接线柱，氖管都发光，故D符合题意。

故选D。

7．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。

故选B。

8．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。

故选D。

9．关于家庭电路和安全用电，下列说法正确的是（）A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸D．发现家用电器或电线着火时，必须首先切断电源，然后再救火【答案】D【解析】【分析】【详解】A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。

故选D。

10．如图为某家庭卫生间电路，电灯和电热器都在正常工作。

在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。

下列分析不合理的是（）A．熔丝熔断的原因可能洗衣机的插头处出现短路B．一定是零线上的熔丝熔断了C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光【答案】C【解析】【分析】【详解】A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。

故选C。

11．如图所示，电工师傅用检验灯泡L0（灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况。

当S闭合后，再分别闭合S1、S2、S3时（四只灯泡均标有“220V 40W”字样），下列说法正确的是（）A．只闭合S、S1时，L0不亮，说明该支路断路B．只闭合S、S2时，L0正常发光，说明该支路短路C．只闭合S、S3时，L0正常发光，用试电笔检测A点氖管发光D．只闭合S、S3时，L0发光呈暗红色，每个灯泡的实际功率为20W【答案】AB【解析】【分析】【详解】A．只闭合S、S1时，L0不亮，说明电路无电流，电路不通，该支路断路，故A正确；B．只闭合S、S2时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L2短路，故B正确；C．只闭合S、S3时，L0正常发光，说明L0两端电压等于电源电压220V，则电路为L0的简单电路，可知该支路L3短路，A点与零线相连，试电笔检测时氖管不发光，故C错误；D．只闭合S、S3时，L0发光呈暗红色，两灯均未正常发光，由串联分压可知此时两灯泡各分一半电压，由2UPR可知若灯丝电阻不变，则实际功率为额定功率的四分之一，即10W，但灯丝电阻受温度影响，且温度越高，电阻越大，则实际功率无法计算，故D错误。

故选AB。

12．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
