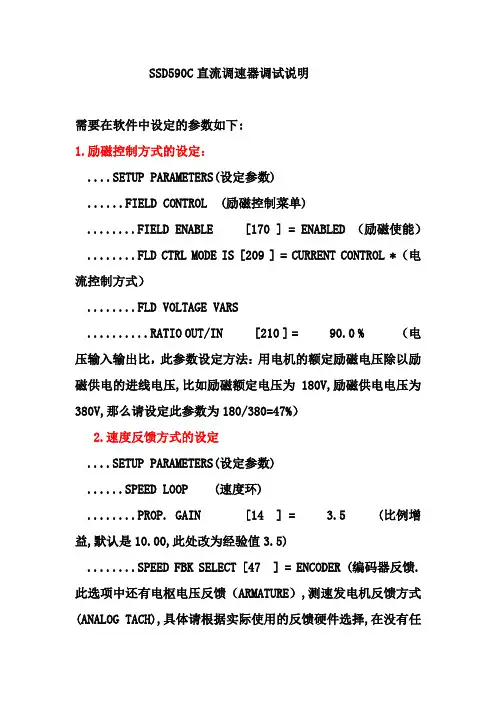

590C直流调速器参数快速设置说明

590C直流调速器参数快速设置说明;

开机后按M键出现DIAGNOSTIS后按向下键找到SET UP PARAMETERS（设定参数），按M键进入菜单，按向下键找到FIELD CONTROL（励磁控制），按M键进入，找到FLD.CTRL MODE（励磁控制方式），按M键进入菜单，把VOLTAGE CONTROL（电压控制）改成CURRENT CONTROL（电流控制），按两次E键退出；按向下键找到SPEED LOOP（速度环），按M键进入，按向下键找到SPEED FBK SELECT（速度反馈选择），按M键进入菜单，按向上或向下键选择ARM VOLTS（电枢电压反馈）、ANALOG TACH（测速反馈）或ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按E键退出。

参数保存：按M键直到出现DIAGNOSTS（诊断）后，按向上的键找到PARAMETER SAVE，按M进入，然后按向上的键，参数自动保存。按E键一直退到底。

*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在CURRENT LOOP（电流环）中，找到AUTOTUNE菜单，将OFF改为ON，然后在10秒内启动调速器，调速器的RUN灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。接好电机的励磁，启动调速器。

调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。在升速过程中注意观测电机的励磁电压和电枢电压是否正常。

590C面板电枢电流，励磁电流，电枢电压设定

在面板上有六个小电位器，从左到右依次为：第一个为电枢电流百位，第二个为电枢电流十位，第三个为电枢电流个位，第四个为励磁电流十位，第五个为励磁电流个位，第六个为励磁电流小数点位。

电枢电压设定表

VA Swich 开关Armature Volts Va(Volts)(电枢电压Va(伏))

150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525

1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0

2 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0

3 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0

4 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0

SSD590C直流调速器的一般调试步骤归纳

1．先根据电机的名牌参数，参照SSD590 系列使用手册中文说明书第51~52 页的说明设置好电枢电流、电

枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。具体设置方法如下：翻开操作面板的下翻板，

可看到有六只0~9 的拨盘电位器，其中左面3 只电位器供设置电枢电流用，其权从坐至右排列为：百位、

十位、个位；右面3 只电位器供设置励磁电流用，其权从坐至右排列为：十位、个位、小数点后一位；在

六只拨盘电位器的右面有四只拨动小开关，其设置方法如下：

电枢电压（伏）

开关

150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525

1 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0

2 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0

3 1 1 1 1 0 0 0 0 1 1 1 1 0 0 0 0

4 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0

例：有一电机的名牌参数为电枢电压440V；电枢电流329A；励磁电压180V；励磁电流12.5A；额定转

速1500 转/分；所带直流测速电机参数为2000 转/110 伏。那六只拨盘电位器的数值从左至右应分别设置

为：3、2、9、1、2、5；四只拨动小开关从上至下应分别设置为：0、0、1、0 或1、1、0、0；将安装在面

板左下方测速板上的交、直流反馈选择开关打在直流DC 反馈位置；直流反馈值约为

110÷2000×1500=82.5

伏，于是要将反馈量的百位开关（0 或100）打在0 位置，将下面的十位拨动开关打在8 位置（代表80），

将上面的个位拨动开关打在3 位置（代表3）。

2．调速器首次通电时，在将四个操作键（↑键、↓键、E 键、M 键）都按下的情况下，给调速器送控

制电源（使调速器的所有参数都恢复到出厂缺损值），此时，调速器液晶屏上行显示：DIGITAL DC DRIVE；

下行显示：MENU LEVEL。

=

=

3．按一下M 键，此时，液晶屏上行显示：MENU LEVEL；下行显示DIAGNOSTICS（诊断）。按一下↓

键，液晶屏下行显示变为SETUP PARAMETERS（设定参数），按一下M 键（进入下一级子菜单），液晶屏上

行显示：SETUP PARAMETERS，（原来在液晶屏下行显示的内容到了液晶屏的上行，液晶屏下行显示：RAMPS；

按数下↓键，直至液晶屏下行显示：FIELD CONTROL（磁场控制）。按一下M 键（进入磁场控制参数），液

晶屏上行显示：FIELD CONTROL；下行显示：FIELD ENABLE（磁场使能）。按一下↓键，下行显示：FLD CTRL

MODE IS（磁场控制模式选择）。按一下M 键，液晶屏上行显示：FLD CTRL MODE IS；下行显示：VOLTAGE CONTROL

（表示励磁为电压控制）。按一下↑键，液晶屏下行显示变为CORRENT CONTROL（将励磁改为电流控制，

在实时控制中，一般都将磁场控制选择为电流控制，上列中，既将磁场电流控制在12.5A）。按一下E 键

（回到上一级菜单），使液晶屏上行显示：FIELD CONTROL；下行显示：FLD CTRL MODE IS。按一下↓键，

使液晶屏下行显示：FLD VOLTAGE VARS（磁场电压变量值），再按二下M 键，液晶屏上行显示：RATIO OUT/IN；

下行显示：90%。如磁场以电压方式控制，改变此百分比值，既可改变磁场电压输出，在上列中，此值应设

置在180÷380×100%=47.4%。按E 键，使液晶屏上行显示：SETUP PARAMETERS，下行显示：FIELD CONTROL。

按数下↓键，使液晶屏下行显示：CURRENT LOOP（电流环）。按一下M 键（进入电流环参数），此时，液

晶屏上行显示：CURRENT LOOP；下行显示：CUR．LIMIT/SCALER（主回路电流定标），按数下↓键，直至液
