LED显示屏钢结构设计四原则
LED显示屏钢结构设计四原则第一篇:LED显示屏钢结构设计四原则LED显示屏钢结构设计四原则深圳市瑞德钢结构工程有限公司led显示屏钢结构设计要考虑到可靠性、平整度、屏体的完整性,还要便于安装;一、易安装维护:结构的设计需要考虑安装和维护的方便性,如维修通道、过线通道等。
二、可靠性:结构以稳固为前提,结合现场实际情况,平衡各受力支点,结构承受力应大于显示屏体本身重量的20%;三、完整性:led显示屏结构除了安装屏体本身外,还包括其他的附属设备。
如音响、排气扇、空调等的安放位置,外结构的包边区域,户外避雷设施的设置等。
在设计结构的初期就要考虑这些,保证质量和实用的前提下,也要是显示屏的外形美观舒适。
四、平整度:结构表面的平整度直接影响显示屏安装后屏体表面的平整,对显示屏的显示效果有着重要影响。
保证平整度需要将结构表面框架和显示屏的安装箱体完整的结合,在焊接时,要保证焊接的平整度。
第二篇:LED显示屏钢结构施工合同LED显示屏钢结构施工合同甲方:绵阳华翼文化传播有限公司乙方:依据《中华人民共和国合同法》。
《建筑安装工程承包合同条列》,结合本工程具体情况双方协商后达成如下协议一工程概况:1、工程名称:安县花荄美林西岸5号楼2楼玻璃窗户外LED显示屏2、工程地点:安县花荄美林西岸3、工程承包范围:按照甲方提供图纸,显示屏钢架制作工程与屏体外装饰工程任务、防水处理。
4、承包方式:包工包料5、工程工期:5天(2014年9月6日-9月10日)二、甲方责任:1、开工前进行图纸交接,组织图纸会审及技术交底。
2、协调处理施工现场关系即发生的具体问题。
3、提供现场用电及用电费用。
4、对乙方施工分阶段,区域内质量的监管。
5、按时拨付工程款。
三、乙方责任,1、分阶段、分区域向甲方报送施工计划及工程进度情况。
2、确保工程材料及施工质量,未按要求使用材料导致一切不良后果由乙方承担。
3、遵守施工现场各项管理及处理好现场工作关系;注意现场公共设备不得损坏,做到文明生产,接受甲方监督有问题及时更改。
大弧形壁挂LED显示屏钢结构图
5.6.1 钢结构构件加工前需仔细核校尺寸无误后方可加工,施工
5.6.2 钢结构构件在运输,吊装过程中,应采取加固措施防止变形和
损坏 5.6.3 钢结构受力后,不得在受力构件上焊
5.6.4 模块安装框架对角和平面度应满足模块安装需要(±2mm)
5.6.5 模块安装件4构件弯曲不得大于长度的1/5000;局部
5.3普通螺栓 5.3.1 未注明普通螺栓为C级,螺栓、螺母和垫片采用《GB700-88》 规定的Q235钢制作、其热处理和技术要求应分别符合 《GB5780-96》、《GB41-86》、《GB95-85》之规定
5.4 制作要求 5.4.1 结构制作严格按照《GB50205-2001》进行,材料表中的构件长 度仅供统计材料使用,各种构件必须放大1:1大样加以校核, 尺寸无误后制作
1:10 2015年9月14日
V1.2
显示屏空调安装示意图
DC-PH16-FA13 2014-0000-0
1:10 2015年9月14日
V1.2
二、本设计中主要参照以下国家现行规范及规程进行结构设计: 2.1《建筑结构荷载规范》(GB 50009-2012); 2.2《钢结构设计规范》(GB 50017-2003); 2.3《冷弯薄壁型钢结构技术规范》(GB 50018-2002); 2.4《建筑抗震设计规范》(GB 50011-2010); 2.5《钢结构工程施工质量验收规范》(GB 50205-2001); 2.6《建筑钢结构焊接规程》(JGJ81-2002); 2.7《钢筋焊接及验收规程》(JGJ18-2002); 2.8《户外广告设施钢结构技术规程》(CECS148-2003); 本工程施工涉及本表未列的规范、规程和规定时,尚应按相关规范要求执行
LED显示屏钢结构图纸示例
LED显示屏钢结构图纸示例第三章LED显示屏钢结构图纸示例LED显示屏钢结构图纸示例i肋弹軌厲鸟WMMEi±? gpjM -、I ■-艸讪俎亠V T < .\ A UMM-. 1 t V - (IIHi剝Fl鼻丄屮遗妙S";』Urt 芒I H JitFH illjt!* 山rCHA W StfrHIP + Lil! < h til*」EH氐冬狀“岳心柿川ltd程m r出鯉用h* iEVKANB J-Eli 真哼用・"一g■甲.idf 堆抽net”特出iMii”叫巒谓径R攻昂址ni北■屮电it»US ■二h•目助Ifl HL” I I 试1jJ0-§0 l > - !S 打;H 片即*■'」户外LED显示屏钢架图示例=-A—Al&l视图5n3i1iBT仲醴伽勿'J7j rr■rTj_J1LI'III ■- 'i'J.7.16QnnA底止视图1-k A * Ji;l.MbM! kf n MQ235&E.K K r V Z F- ffc-3 2、Sr SPdsJQV鮎3 - I 叩■"!■比冷简I;- .. -J H &JM-M-. "■! * '&i.F^fjirj|1 H r+ 哇上用i!h 'i | •IT<J1-■吟.II ■■: IIf r.^H!4h V b! -■ k ■ H期吗迅噺小机心儿史齐■「■*无蔭■笛畀屮占・wr“i -i-ir h ffj ■: 12 Ki>; Kit-nR l 1-3^ t -[| 斥匚起IM1unr 斗* ^iHBSil-3h r K,jf T怖讯屮威 J :肓凫蔔样帥在Q 尸净 > 厂4A 4 ■咗」E馆MfVliu *i V中澤*・_J上节讥k - , is」• Hi-!\ 0)軽■心1 • EM(札 H. iMiMit鼻勒■(* 4 r弧形LED显示屏钢架图示例Fi 1 V^ih駐蛊*洛对人□洋殆卜.唏刼菱■ K «.*響H,址』企护州U丹±1 OMt -B I "哪订區勺* Y 时 I . . -!. H HMM -* 啊':'.』听百哥挡鼻丄刁碍]单创44 a Hr^ 迥B.lfidLH JUWB1 ・ MiiMfUMftM -i kH ^iW^l illi5?!Tfe 昌勺妙H,i||& hst.我出> ||:」m业耀也M出屮4iT鳖鼻座是-MHM kft ruNWtt «if m-tw.* ;' anmii 2—弓和■£. R tflt tit—3-^ K.LIM酣梅巾Ifll悄韵址>h匱斬i ftMM・h E9M旳为礼■甲■■¥D LM A JI O LBI XESX *賣甘”:i • M•:圧価fior «H i:s K«e i 伽(1W 硼.「;+ b』4 7 d---------9fe J- I- li- J 4-4-12■s^zn sr -• ?6B SlS-1^r■ 54 Z -A—A |ul视图A間iF.视圏1-3 HrIB-HflinH21br户外LED显示屏钢架立体图示例户外LED显示屏钢架施工示例户外LED显示屏钢架施工示例。
led显示屏钢结构施工标准规范
led显示屏钢结构施工标准规范LED显示屏钢结构施工标准规范。
LED显示屏是一种广泛应用于商业广告、舞台演出、体育赛事等领域的新型显示设备,其钢结构施工标准规范对于确保显示屏的安全稳定运行至关重要。
在
LED显示屏钢结构施工中,我们要严格按照相关标准规范进行操作,确保施工质
量和安全性。
首先,钢结构的选材和加工要符合国家标准,材料应具有足够的强度和稳定性,以承受各种自然环境和外部冲击。
在加工过程中,要注意避免材料产生裂纹、变形等缺陷,确保钢结构的完整性和稳定性。
其次,在钢结构的安装过程中,要严格按照施工图纸和规范要求进行操作,确
保各个构件的精准拼接和安装。
在安装过程中,要注意加固连接处,确保钢结构的整体稳定性和承载能力。
另外,在钢结构的防腐处理和表面涂装中,要选择符合环保要求的防腐材料和
涂装工艺,确保钢结构的耐腐蚀性和美观性。
在施工现场,要做好安全防护措施,确保施工人员的人身安全。
此外,钢结构施工完成后,要进行必要的检测和验收,确保钢结构的质量和安
全性达到规范要求。
在LED显示屏的安装过程中,要注意与钢结构的配合,确保
显示屏的稳固安装和正常运行。
综上所述,LED显示屏钢结构施工标准规范对于确保显示屏的安全稳定运行具有重要意义。
我们要严格按照相关规范要求进行操作,确保钢结构施工质量和安全性。
只有这样,才能为LED显示屏的正常使用提供可靠的保障。

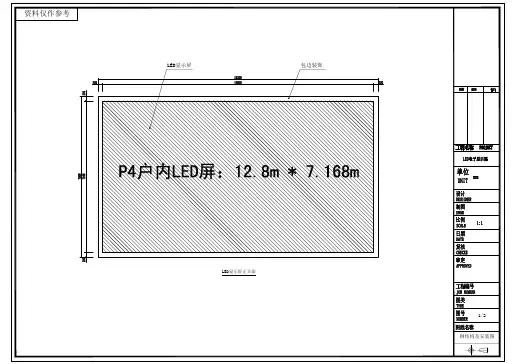

室内LED屏钢结构P4-12.8m x 7.168m
LED显示屏
包边装饰
LED显示屏正立面
1/2
钢结构及安装图
资料仅作参考
100*50*3钢管
LED显示屏
50*50*3钢管 余同
100*50*3钢管 余同
钻孔∅14 * 4 M12*160膨胀螺丝
A-A 剖面图 1 2 1 1 1 1 1 1 1 1
锚固钢板200*200*10mm (固定到建筑横梁上)
1-1 剖面图
2-2 剖面图
钢结构及安装图
100*50*3钢管 100*50*3钢管 80*40*3钢管 80*40*3钢管 80*40*3钢管
50*50*3钢管
50*50*3钢管
A
80*40*3钢管 80*40*3钢管 83钢管 80*40*3钢管 80*40*3钢管
80*40*3钢管 80*40*3钢管 80*40*3钢管
2/2
钢架正立面 技 术 要 求: 1、屏体拼装顺序应从自底下第一行向上安装,每行屏体的安装应先装中间,再采用对称的方式,向两侧安装; 2、钢材为Q235B,镀锌钢管:100*50*3; 50*50*3;所有装屏的承托杆及立杆表面找平、垂直,焊点磨平。 3、钢架全熔对焊接,焊接完成后去除焊渣,毛刺,铁锈,打磨平整,公差±2mm。
LED显示屏钢结构选材料及设计方案解析【最新版】
一、钢结构常用材料1、方管介绍:截面为空心方形的轻型薄壁钢管优点:综合力学性能、焊接性能、冷热加工、耐腐蚀性能合格、具有良好的韧性尺寸规格:长*宽*厚,表示如60mm*40mm*3mm、40mm*40mm*3mm、50mm*20mm*3mm使用用途:主体结构、包边结构、焊结立柱结构等方管演示图方管主体结构使用展示2、槽钢介绍:截面为凹槽形的长条形钢材优点:根据力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、槽钢具有良好的韧性尺寸规格:高*宽*厚,表示如:10#槽钢100mm*48mm*5.3mm使用用途:主体结构、焊结立柱等槽钢展示图槽钢结构使用展示3、H钢介绍:截面为H形的长条形钢材优点:结合力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、具有良好的韧性尺寸规格:宽翼缘H型钢(HW)中翼缘H型钢(HM)窄翼缘H型钢(HN)高*宽,表示如:HW100*100使用用途:主体承重梁、焊结立柱等H钢承重展示图4、焊接圆管介绍:形状为同心圆环的长条形钢材优点:结合力学性能、焊接性能良好尺寸规格:外径*壁厚,表示如:Φ730*10mm等型号使用用途:用于立柱、屏体内部加强等焊接圆管展示图二、包边装饰边框材料1、铝塑板介绍:铝塑板是经过化学处理的涂装铝板为表层材料,用聚乙烯塑料为芯材,在专用铝塑板生产设备上加工而成的复合材料。
优点:豪华性、艳丽多彩的装饰性、耐候、耐蚀、耐创击、防火、防潮、隔音、隔热、抗震性;重量轻、易加工成型、易搬运安装铝塑板颜色多样2、不锈钢介绍:不锈钢耐空气、蒸汽、水等,弱腐蚀介质、具有不锈性的钢种。
优点:豪华性、艳丽多彩的装饰性、结构坚实耐用,不易起水垢,易清洗。
缺点:成本高、现场不易加工和修改。
不锈钢颜色多样三、显示屏钢结构设计方案1、安装介绍:结构的设计需要考虑安装和维护的方便性,如维修通道、过线通道等2、可靠性:结构以稳固为前提,结合现场实际情况,平衡各受力支点,结构承受力应大于显示屏体本身重量的20%;3、完整性:LED显示屏结构除了安装屏体本身外,还包括其他的附加设备;如音响、排气扇、空调等安放位置,及装饰包边,户外避雷设施的设置等。
LED显示屏钢结构解决方案
LED显示屏钢结构解决方案LED显示屏在室内和室外广告、会议场所等各种场合中得到了广泛应用。
由于其高亮度、高清晰度和广视角等特点,它已成为现代信息传播的重要媒介。
然而,LED显示屏的钢结构设计方案也成为了制约其应用的一个关键问题。
1.结构材料选择钢结构是具有高强度、抗震性能和较长寿命的优质材料,因此在LED显示屏的钢结构设计中可以采用Q235钢材作为主要结构材料。
同时,根据实际需要,可以根据不同的场合选择不同规格和厚度的钢材,以满足结构的设计要求。
2.结构形式设计在设计LED显示屏的钢结构时,主要有单柱、双柱和悬挑式等多种结构形式。
根据LED显示屏的具体尺寸和使用环境,可以选择合适的结构形式。
例如,对于较大尺寸的LED显示屏,可以采用双柱结构或悬挑式结构,以增加结构的稳定性和承重能力。
3.线条设计钢结构的线条设计不仅影响到显示屏整体的美观度,还会对结构的强度和稳定性产生影响。
在设计线条时,需要考虑到结构的刚度和稳定性,避免出现过于复杂或过于细长的线条,以确保结构的整体性能。
4.细节处理在设计LED显示屏的钢结构时,还需要考虑到细节处理,以增加结构的可靠性和安全性。
例如,可以在顶部设置防水设施,以防止雨水渗入结构内部;可以在底部设置固定设施,以增加结构的稳定性和抗震性能。
5.其他考虑因素在LED显示屏钢结构的设计中,还需要考虑到其他因素,如风压、重量和振动等。
可以通过进行结构风洞试验,以评估结构在不同风压条件下的抗风能力;可以通过进行模拟分析,以评估结构在不同负载条件下的稳定性和安全性。
综上所述,LED显示屏钢结构的设计方案需要综合考虑结构材料、结构形式、线条设计、细节处理和其他因素,以确保屏体的安全性、稳定性和可靠性。
在实际设计中,还需要根据具体的应用需求进行优化和调整,以满足用户的需求。
LED显示屏钢结构安全措施有哪些
LED显示屏钢结构安全措施有哪些?
1、应对全体led钢结构安装人员进行详细的安全交底,参加安装的人员要明确分工并结合现场具体民政部提出保证安全施工的要求。
2、参加安装的各专业工种必须服从现场统一指挥,技术负责人在发现违章作业时要及时劝阻,对不听劝阻继续违章操作者,应立即停止其工作。
3、高空作业人员要系好安全带,地面作业人员要戴安全帽。
高空作业人员的手用工具要放在工具袋内,在高空传递时不得扔掷。
4、雨后风后对立放的构件要进行检查,必须保证垫木、支撑有足够的稳固程度
5、构件起吊时吊索必须绑扎牢固绳扣必须在吊钓内锁牢。
严禁用板钩钩挂构件,构件在高空稳定前不准上人。
6、脚手架必须搭设牢固,钢结构临时支承点下方必须设置在夯实的地面或有足够的钢筋混凝土结构上,支承点用的千斤顶、要稳固并垂直放置、施工中要定
期检查脚手架的稳固情况。
7、吊篮必须牢固地连接在钢结构上。
8、电器用具要放在通风、干燥的棚内、外壳要接地、接地电阻值不大于4Ω。
9、现场气割、电焊要有专人管理并设专用消防用具。
10、檩及支座焊接时,要制作专用挡风斗,对火花采取严密的自理措施以防
火灾、烫伤等下雨天不得进行露天焊接作业。
11、高处作业中的螺杆、螺帽、手动工具袋系好固定led希叟箱体安装不得直
接放在梁面、翼缘板、走道板等物件上,以免妨碍通行。
每道工序完成后柱边、梁上、临连不准留有杂物以免进将物件踢下发生附落打击。
本文由中国标识网
收集整理,更多信息请访问标识商学院。
LED屏钢结构计算书
LED屏钢结构计算书1. 引言近些年来,随着LED显示屏的广泛应用,其对于钢结构的要求越来越高。
作为LED显示屏的支撑,钢结构的安全性和可靠性直接关系着LED显示屏设备的正常工作和生产效率。
因此,合理的LED屏钢结构计算和设计显得尤为重要。
2. 计算过程2.1 假设情形在本文档中,我们假设需要承载LED屏幕的钢结构为直角梁,其长度为L,截面积为A,抗弯强度为σ,单位重量为γ。
为了方便计算,我们取材料比允许值为0.7。
2.2 计算公式根据定理杆的原理,我们得到如下的公式:$$ M = F \\times L $$其中,M代表弯矩,F代表力,L代表直角梁的长度。
根据挠度公式,我们得到以下公式:$$ \\delta = \\frac{FL^{3}}{3EI} $$其中,$\\delta$代表挠度,F代表力,L代表直角梁的长度,E代表杨氏模量,I代表抗弯截面。
根据抗弯公式,我们得到以下公式:$$ \\frac{M}{\\omega_{b}} = \\frac{\\sigma_{b}I}{y} $$其中,$\\frac{M}{\\omega_{b}}$代表极限弯矩,$\\sigma_{b}$代表抗弯强度,I代表抗弯截面,y为中心线距。
2.3 计算过程按照以上公式,我们依次计算直角梁的弯矩、挠度和极限弯矩。
•弯矩:由于直角梁的长度和截面积均已确定,根据该段用荷载、支反力等方式可以得到该段内各个点的受力大小和方向。
然后根据弯矩定义,可以得到这些点对应的弯矩。
最终,利用复合小梁、转换与剪力图、三力平衡、自由剪力图、支座反力等原理,计算得出整个直角梁的弯矩大小。
•挠度:直角梁受荷载后弯曲的程度称为挠度。
根据挠度公式,知道弯矩大小和抗弯截面,就可以得到整个直角梁的挠度。
•极限弯矩:在满足抗弯强度的条件下,直角梁承受的最大弯矩称为极限弯矩。
当所受弯矩超过极限弯矩时,直角梁发生塑性变形甚至破坏。
根据抗弯公式,可以得到整个直角梁的极限弯矩。
LED显示屏钢结构施工标准规范.pdf
LED显示屏钢结构施工标准规范钢结构施工方案目录第一章、钢结构制造工艺第一节、钢结构主框架制造工艺第二节、压型钢板的制造工艺第二章、钢结构安装施工第一节、安装施工作业准备第二节、现场的材料管理第二节安装施工的质量标准第二节钢结构安装施工工艺第二节高强螺栓连接第三章、竣工验收检查第四章、质量控制及安全措施第一章钢结构制造工艺第一节钢结构主框架制造工艺一、钢结构制造(一)型钢及钢板1、材料采购:公司主要采购首钢、安钢、邯钢、宝钢的产品,并按ISO9001的规定选择合格供应商。
2、检验入库:根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符,并按炉批号标记存放在专用库,避免与其它产品用料混淆。
当对钢材的质量有疑义时,应按国家现行有关规定抽样检验。
3、材料复验:a、Q235、Q345按照Q/VVTB14—89《焊接结构用厚钢板技术条件》进行复验。
化学成份要求:C、SI、Mn、P、S等元素含量。
力学成份要求试验项目:σs、σb、δs(%)、AKU(J)、aKU(J\cm2)和0Cakv(J)。
试验取样按照GB2975-84《钢材力学及工艺性能试验取样法及成品化学差》执行。
化学成份分析按照GB222-84《钢的化学分析用试取样法及成品化学成份允许偏差》执行。
拉伸试验按照GB228-87《金属拉伸试验方法》执行。
弯曲试验按照GB232-88《金属弯曲实验方法》执行。
冲击试验按照GB4159-84《金属低温夏比冲击实验方法》执行。
b、Q235、Q345、Z25按照GB5315-85《厚度方向性能钢板》执行。
探伤(UT)方法按照JB4730-94《金属板材超声波探伤方法》c、钢板复验后必须做复验标记,为做到可追溯性,必须做标记转移。
(二)焊材1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。
2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材,并对首批采用的焊材按国家标准进行复验及工艺性评定。
LED显示屏钢结构吊装方案的基本原则及适用条件
LED显示屏钢结构吊装方案的基本原则及适用条件LED显示屏钢结构安装是一项比较复杂的综合性技术,其内容较多,范围较广。
结合一些钢结构工程,阐述钢结构吊装方案设计的基本原则和适用条件,总结了常规安装方法的可行性及相应的技术措施。
随着科学技术的不断发展,钢结构的造型及结构形式越来越复杂,这给钢结构设计和施工带来了新的挑战。
如以“鸟巢”、“水立方”为代表的奥运场馆,以及国家大剧院、央视新台址、广州电视塔、法门寺舍利塔等有影响的钢结构项目,不仅在设计上有所创新和发展,同时在钢结构安装技术方面也取得了新的成就。
许多成熟、先进的工艺方法已陆续成为工法,为钢结构行业发展起到了促进作用。
由于市场原因,钢结构安装事故及违章现象时有发生,造成了不必要的经济损失和社会影响。
为了进一步提高钢结构施工总体水平,促进行业发展,钢结构施工除加强施工现场管理外,还应在施工组织设计、方案、技术措施等方面进行研究总结;大力推广新技术、新工艺;针对工程特点,选择先进、可靠、经济的施工方案。
01LED显示屏钢结构吊装方案的基本原则政策性——以图纸为依据,以规范为准则,严格执行国家有关安全生产法规。
可靠性——坚持安全第一,确保方案实施的可行性,增加其可靠度。
无论采用哪种方法,首先要考虑该方案是否有成功的先例和配套的设备,否则必须进行方案论证。
根据结构特点进行施工验算,证明该方法在施工阶段结构的稳定性,杆件应力和变形等是否满足要求。
使用的机械设备能否满足安装要求。
施工现场条件是否满足,如土建施工环境和周围构筑物等是否制约该方案实施等。
先进性——随着科学技术的发展,结构安装领域里的新工艺、新技术、新设备层出不穷。
如大吨位的起重机问世,计算机同步控制整体提升和滑移技术等为结构安装增添了新篇章。
尤其是大型钢结构项目,在现场条件和结构形式允许时,应大力推广应用新技术、新工艺;尽量减少高空作业量,不断提高钢结构的安装效率。
LED大屏钢结构如何规范施工
LED大屏钢结构如何规范施工随着多媒体技术的发展,led电子显示屏广泛应用于商业展示,产生良好的广告效应,设计优秀的显示屏支撑结构同时可成为城市建筑物中靓丽的风景线。
结合显示屏的视距要求以及投资地域等特点通常会根据建设地点及建筑物要求进行结构类型设计。
led显示屏通常采用独立落地形式或附属建筑物进行设置(图1,2)。
针对不同显示屏形式的支撑结构,应准确分析其受力特性选用相应的结构形式,本文将对LED电子显示屏支撑结构进行分类总结,提出各种支撑结构方案适用的范围、设计难点以及相应的优化设计方案和构造措施。
图1落地显示屏图图2屋顶显示屏图1、显示屏支撑结构类型1.1落地式支撑结构落地式LED电子显示屏多设置于城市广场或重要交通交叉处。
分析落地显示屏支撑结构受力特性可知,支撑结构宜采用空间钢桁架结构。
在基础上设置4根钢柱组合形成空间格构柱。
上部屏体部分采用多层水平空间桁架结构,既可满足结构受力要求,又可满足检修通道的设置。
义乌市宾王路led显示屏屏体面积屏体有效尺寸为13.4mx8.6 m,属于典型落地式支撑结构,采用格构柱形成显示屏支撑结构体系。
钢格构柱4根主肢采用300 mmx300 mm x 10 mm,水平横材采用200mm×100 mmx6mm、斜腹杆为100 mm×100mm×6mm,结合格构柱内部空间设置检修上人通道;屏体背侧构件采用钢桁架结构,上弦杆、下弦杆、腹杆均采用100 mmx100 mmx6 mm,上部铺设6 mm厚钢板以满足检修通道要求。
基础采用独立混凝土基础。
支撑结构如图3所示。
1.2壁挂式支撑结构城市建设密度较大,只有很少区域能够满足落地式显示屏的建设条件。
而LED电子显示屏具有播放动态画面广告等优点,城市商业繁华地段需建设大量的LED显示屏,解决该矛盾的方案就是建设附属于已有建筑物的显示屏。
根据建筑物的建设条件、改造条件以及建筑物高度通常将附属于建筑物的LED显示屏支撑结构分为壁挂式显示屏支撑结构和楼顶式显示屏支撑结构。
舞台LED大屏幕钢结构
F3=(376+452)/2=414N;
(6)在2块C1尺寸LED大屏幕组件边缘螺栓处的节点载荷F4=376/2=188N; (7)在2块C2尺寸LED大屏幕组件边缘螺栓处的节点载荷F4=452/2=226N; (8)在1块C1尺寸和1块C2尺寸LED大屏幕组件边缘螺栓处的节点载荷 F5=(376+452)/4=207N; (9)在1块C1尺寸 ED大屏幕组件角端部螺栓处的节点载荷F6=376/4=94N;
舞台LED大屏幕钢结构
1 舞台LED大屏幕
舞台LED大屏幕可将一个画面切分为多个视频画面播出,显示屏可以独
立、结合、任意组合的形式使用播放相关背景影像。
大屏幕可根据演出需求分区显示,并可实现图文的迭加,背景画面用
视频信号处理器播放或合成同一画面显示,可对人物特写播放;可做 文字滚动播放,或插播播放;可水平推移视频画面屏风;也可上下升 降成为文字、个性视频画面,亮化、美化舞台背景及舞台地面。
LED对开大屏幕基本结构 某剧场LED对开大屏幕结构布置立面图如图1所示。此LED对开大屏幕安
装于后舞台上部,其形式为双屏侧移对开机构。在LED大屏中间位置设 置一对活动门,当其闭合时,替代原来的天幕,作为舞台演出的背景 使用。活动门可单独开启,以满足演员进出及道具搬运的需求。当需 要其后方的后车台表演时,大屏幕可以通过轨道侧开至舞台两侧隐藏。 大屏幕顶端设置防倾覆机构,下端设置行走轨道、行走轮组、驱动导 向及防碰撞等相关机构。
钢结构的静态分析是指在不考虑惯性和阻尼特性,不考虑随时间变化
的载荷等因素的前提下,系统在稳定载荷作用下对结构进行应力、应 变和位移的分析,但允许有稳定的惯性载荷作用,如重力和离心力等。 随时间变化的载荷可等效为静态载荷,进行静态分析。静态分析验算 其指向误差为是否超过给定的精度要求。
LED显示屏钢结构选材料及设计方案解析【最新版】
一、钢结构常用材料1、方管介绍:截面为空心方形的轻型薄壁钢管优点:综合力学性能、焊接性能、冷热加工、耐腐蚀性能合格、具有良好的韧性尺寸规格:长*宽*厚,表示如60mm*40mm*3mm、40mm*40mm*3mm、50mm*20mm*3mm使用用途:主体结构、包边结构、焊结立柱结构等方管演示图方管主体结构使用展示2、槽钢介绍:截面为凹槽形的长条形钢材优点:根据力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、槽钢具有良好的韧性尺寸规格:高*宽*厚,表示如:10#槽钢100mm*48mm*5.3mm使用用途:主体结构、焊结立柱等槽钢展示图槽钢结构使用展示3、H钢介绍:截面为H形的长条形钢材优点:结合力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、具有良好的韧性尺寸规格:宽翼缘H型钢(HW)中翼缘H型钢(HM)窄翼缘H型钢(HN)高*宽,表示如:HW100*100使用用途:主体承重梁、焊结立柱等H钢承重展示图4、焊接圆管介绍:形状为同心圆环的长条形钢材优点:结合力学性能、焊接性能良好尺寸规格:外径*壁厚,表示如:Φ730*10mm等型号使用用途:用于立柱、屏体内部加强等焊接圆管展示图二、包边装饰边框材料1、铝塑板介绍:铝塑板是经过化学处理的涂装铝板为表层材料,用聚乙烯塑料为芯材,在专用铝塑板生产设备上加工而成的复合材料。
优点:豪华性、艳丽多彩的装饰性、耐候、耐蚀、耐创击、防火、防潮、隔音、隔热、抗震性;重量轻、易加工成型、易搬运安装铝塑板颜色多样2、不锈钢介绍:不锈钢耐空气、蒸汽、水等,弱腐蚀介质、具有不锈性的钢种。
优点:豪华性、艳丽多彩的装饰性、结构坚实耐用,不易起水垢,易清洗。
缺点:成本高、现场不易加工和修改。
不锈钢颜色多样三、显示屏钢结构设计方案1、安装介绍:结构的设计需要考虑安装和维护的方便性,如维修通道、过线通道等2、可靠性:结构以稳固为前提,结合现场实际情况,平衡各受力支点,结构承受力应大于显示屏体本身重量的20%;3、完整性:LED显示屏结构除了安装屏体本身外,还包括其他的附加设备;如音响、排气扇、空调等安放位置,及装饰包边,户外避雷设施的设置等。
显示屏钢结构施工方案
显示屏钢结构施工方案1. 引言在现代社会,显示屏已经成为了人们生活中不可或缺的一部分。
无论是在户外广告、商场展示、电视墙、会议室还是舞台背景等方面,显示屏都发挥着重要的作用。
而要保证显示屏的稳定性和安全性,正确的钢结构施工方案是十分关键的。
本文将针对显示屏钢结构施工方案进行详细说明,包括施工前的准备工作、材料选择、施工过程的注意事项以及施工后的维护等方面。
2. 施工前准备2.1 定位测量在开始施工之前,首先需要对显示屏的位置进行准确定位测量。
通过使用测量仪器来确定显示屏的安装位置和倾斜度,以保证安装的准确性。
2.2 设计图纸审核根据显示屏的参数和需求,制定详细的设计图纸。
在施工前,需要对设计图纸进行仔细审核,确保符合代码要求和施工规范。
2.3 施工团队组织确定施工团队的人员构成和责任分工,确保团队成员具备相关经验和技能。
同时,提供必要的安全培训和装备,保证工作的安全性和高效性。
3. 材料选择3.1 钢材选择钢结构是显示屏施工中最常用的材料之一。
在选择钢材时,需要考虑材料的强度、稳定性和耐腐蚀性。
常见的钢材有碳钢、不锈钢和镀锌钢等,根据具体要求选择合适的钢材。
3.2 连接件选择连接件对于整个钢结构的稳定性起着至关重要的作用。
选择高质量的连接件,如螺栓和螺母,以确保连接点的可靠性。
同时,要根据实际情况选择合适的连接方式,如焊接、螺栓连接或搭接等。
4. 施工过程注意事项4.1 安全措施在施工过程中,安全是首要考虑的因素。
施工人员必须配备个人防护装备,如安全帽、防护眼镜和防滑鞋等,并遵守相关安全操作规程。
4.2 细节把控在钢结构组装过程中,需要细心把握每一个细节。
确保钢材的质量和连接件的可靠性,避免出现漏洞。
同时,要注意施工顺序和步骤,保证施工的连贯性和安全性。
4.3 钢结构质量检测在完成钢结构的组装后,进行质量检测是必不可少的。
使用合适的仪器和设备,检测结构的稳定性和承载能力,确保显示屏的安全性。
5. 施工后的维护5.1 定期检查显示屏钢结构在长时间使用后,可能会受到环境和外力的影响,导致松动或损坏。
LED显示屏钢结构以及安装简易图
LED显示屏钢结构以及安装简易图1.屏体背面钢结构2.框架部分:3.框架侧边,没有包边的4.安装箱体5.框架结构图6.整体背面7.显示屏正面对于户外LED显示屏来说,由于是在户外使用。
所以必然的要和普通的室内LED显示屏区别对待。
户外LED显示屏安装要求上也和普通的室内LED不一样。
在安装上必须要在细节上做好。
不然很有可能带来麻烦。
户外LED显示屏安装六个主意事项:1.显示屏及建筑物上安装避雷装置。
显示屏主体和外壳保持良好接地,接地电阻小于3欧姆,使雷电引起的大电流及时泄放;显示屏可能会受到雷电引起的强电强磁袭击2.LED显示屏本身的防水措施屏体及屏体与建筑的结合部必须严格防水防漏;屏体要有良好的排水措施,一旦发生积水能顺利排放;注意防水、防潮。
显示屏安装在户外,经常日晒雨淋,风吹尘盖,工作环境恶劣。
电子设备被淋湿或严重受潮会引起短路甚至起火,引发故障甚至火灾,造成损失;3.电路芯片选择选用工作温度在-40℃~80℃之间的工业级集成电路芯片,防止冬季温度过低使显示屏不能启动。
4.安装通风设备降温,使屏体内部温度在-10℃~40℃之间。
屏体背后上方安装轴流风机排出热量;显示屏工作时本身就要产生一定的热量,如果环境温度过高而散热又不良,集成电路可能工作不正常,甚至被烧毁,从而使显示系统无法正常工作;5.必须选用超高亮度发光二极管为了保证在环境光强烈的情况下远距离可视,必须选用超高亮度发光二极管;增加对比度.受众面宽,视距要求远、视野要求广;环境光变化大,特别是可能受到阳光直射。
6.显示介质选用新型广视角管视角宽阔,色彩纯正,一致协调,寿命超过10万小时显示介质的外封装为目前最流行的带遮沿方形筒体,硅胶密封,无金属化装配;其外型精致美观,坚固耐用,具有防阳光直射、防尘、防水、防高温、防电路短路五防特点。
户外LED显示屏的安装注意事项涉及到产品以后的使用和安全,必须要严格对待认真的对待起来。
宝安体育场显示屏钢结构设计
