简易可调稳压电源电路图
分立元件大电流可调稳压电源
分立元件大电流可调稳压电源,Adjustable power supply
关键字：可调电源电路图
此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V电解电容，C2、C3选用0.1μF 独石电容，C4选用470μF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
0～12V可调直流稳压电源设计
图14
电源部分包括：+5V、±15V两大部分：
+5V电源只要供单片机部分使用，
对于滤波电容的选择，需要注意整流管的压降；7805的最小允许压降波动
10%，所以允许的最大纹波的峰峰值⊿U=9×√2（1－10%）－1.4－5=2.76V
C=I×⊿T/⊿U=1×1/100/2.76=3600uf
1.2.4防掉电存储器
EEPROM24C02C是采用IIC接口的一种常见2Kbit（256×8bit）的存储器。
图9
由于本数控电源要实现保存最近10个电压的功能，当打开电源时，它显示和输出的必须是上次使用的电压大小，所以在EEPROM中使用11个地址保存数据，第一个地址保存当前电压，第2~11个地址连续保存10个电压大小数据。
方案完全脱离单片机，完全采用硬件控制，因此响应速度更高，又因采用FPGAIC，不仅可以满足用户对系统的单片集成要求，而且由于FPGA可加重加载性，因而易于扩展。
原理图：
+15V +5V—15V
至各单元电路
BCD计数
+—识别
键盘扫描
FPGA IC
图3
方案比较:
三个方案均是可行的。方案一采用继电器控制为机械式。基本原理简单，实现比较方便，电源电压也可以调整到较精确的数值，但是它需要较大的工作电流，原器件价格较贵，而且继电器会产生噪声污染。方案二采用单片机作为控制器，通过ＤＡＣ来调节输出电源电压，速度较快，元器件常见且相对便宜，可以较为方便的实现对直流稳压源的编程控制。方案三采用FPGA，由硬件控制，响应速度快，易于扩展，但是相对于单片机来说，FPGA方案使用成本较高。
稳压输出、过流保护等几部分组成，电路图如图13所示
详解大功率可调稳压电源电路图
详解大功率可调稳压电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
如图1所示大功率可调稳压电源电路图大功率可调稳压电源电路图图1 大功率可调稳压电源电路图其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。
第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。
图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。
变压器的功率可根据输出电流灵活掌握，次级电压15V左右。
桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。
调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。
滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。
10A可调稳压电源电路图
10A可调稳压电源电路图10A可调稳压电源电路图与通常串联型稳压电源底子一样，所纷歧样的是运用了具有温度抵偿特性的，高精度的标准电压源集成电路TL431，所以电路简略，易于制造，且稳压功用很高。
图中电阻R4，稳压集成电路TL431和可调电位器R*构成一个接连可调的恒压源，为BG2基极供应基准电压，稳压集成电路TL431的稳压值接连可调，这个稳压值抉择了稳压电源的最大输出电压，假定想把可调电压方案拓宽，能够改动R4和可调电位器的电阻值。
变压器功率挑选在200W摆布，次级电压15V。
整流桥四支二极管选用2CZ58C（10A/100V）。
稳压调整管BG1应选用金属封装的大功率三极管，因为它的发热量很大，应尽量加大散热片面积。
1。

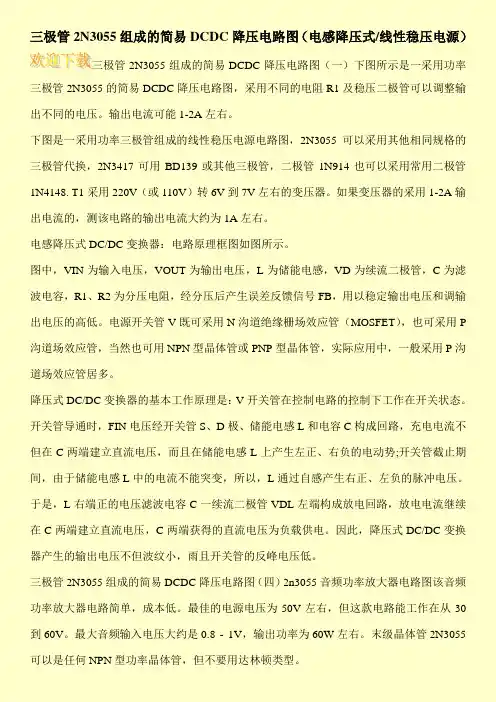

三极管2N3055组成的简易DCDC降压电路图(电感降压式-线性稳压电源)
三极管2N3055组成的简易DCDC降压电路图（电感降压式/线性稳压电源）三极管2N3055组成的简易DCDC降压电路图（一）下图所示是一采用功率三极管2N3055的简易DCDC降压电路图，采用不同的电阻R1及稳压二极管可以调整输出不同的电压。
输出电流可能1-2A左右。
下图是一采用功率三极管组成的线性稳压电源电路图，2N3055可以采用其他相同规格的三极管代换，2N3417可用BD139或其他三极管，二极管1N914也可以采用常用二极管1N4148. T1采用220V（或110V）转6V到7V左右的变压器。
如果变压器的采用1-2A输出电流的，测该电路的输出电流大约为1A左右。
电感降压式DC/DC变换器：电路原理框图如图所示。
图中，VIN为输入电压，VOUT为输出电压，L为储能电感，VD为续流二极管，C为滤波电容，R1、R2为分压电阻，经分压后产生误差反馈信号FB，用以稳定输出电压和调输出电压的高低。
电源开关管V既可采用N沟道绝缘栅场效应管（MOSFET），也可采用P 沟道场效应管，当然也可用NPN型晶体管或PNP型晶体管，实际应用中，一般采用P沟道场效应管居多。
降压式DC/DC变换器的基本工作原理是：V开关管在控制电路的控制下工作在开关状态。
开关管导通时，FIN电压经开关管S、D极、储能电感L和电容C构成回路，充电电流不但在C两端建立直流电压，而且在储能电感L上产生左正、右负的电动势;开关管截止期间，由于储能电感L中的电流不能突变，所以，L通过自感产生右正、左负的脉冲电压。
于是，L右端正的电压滤波电容C一续流二极管VDL左端构成放电回路，放电电流继续在C两端建立直流电压，C两端获得的直流电压为负载供电。
因此，降压式DC/DC变换器产生的输出电压不但波纹小，雨且开关管的反峰电压低。
三极管2N3055组成的简易DCDC降压电路图（四）2n3055音频功率放大器电路图该音频功率放大器电路简单，成本低。
3-2000V可调直流稳压电源电路图
IC1a和有关元件组成电压比较器，由VD2提供其同相端③脚的基准电压0.7V。比较电压取自VE点，再通过分压器R1和R2的A点经电压跟随器IC将分压的A点电压送到IC1a的反相端。工作时，若Va＜Vb，则IC1a输出高电位，此时IC2方波振荡器振荡，C3被充电，电压VE上升，当VE上升到使VA＞VB时，VF出现低电位，IC2停振，若C3上电压再次下降时，即VA＜VB，这时方波振荡器再次振荡，又给C3充电，如此循环，达到输出电压VE在3－2000V之间连续可调稳压的目的。
本电路适用于二极管、三极管极限电压、氖泡、日光灯起辉电压及电容器工作电压、电流等测定的可调直流稳压电源。
可调直流稳压电源电路如图所示。 由IC2（NE555）及其外围元件组成方波发生器，方波频率为20KHz。方波信号由IC2的③脚输出经功放管VT放大后输出到脉冲变压器T的初级L1，再由变压器耦合到次级L2经二极管VD2整流，给C3充电，C3两端的直流电压峰值最高可达2kV。
0—24V可调直流稳压电源电路
0～24V可调直流稳压电源电路的设计方法1 引言电子电路要正常工作，电源必不可少，并且电源性能对电路、电子仪器和电子设备的使用寿命、使用性能等影响很大，尤其在带有感性负载的电路和设备(如电机)中，对电源的性能要求更高。
在很多应用直流电机的场合中，要求为电机驱动电路提供1个其输出能从0 V开始连续可调(0～24 V)的直流电源，并且要求电源有保护功能。
实际上就是要求设计一个具有足够调压范围和带负载能力的直流稳压电源电路。
该电路的设计关键在于稳压电路的设计，其要求是输出电压从0 V开始连续可调；所选器件和电路必须达到在较宽范围内输出电压可调；输出电压应能够适应所带负载的启动性能。
此外，电路还必须简单可靠，能够输出足够大的电流。
2 电路的设计符合上述要求的电源电路的设计方法有很多种，比较简单的有3种：(1)晶体管串联式直流稳压电路。
电路框图如图1所示，该电路中，输出电压UO经取样电路取样后得到取样电压，取样电压与基准电压进行比较得到误差电压，该误差电压对调整管的工作状态进行调整，从而使输出电压发生变化，该变化与由于供电电压UI发生变化引起的输出电压的变化正好相反，从而保证输出电压UO为恒定值(稳压值)。
因输出电压要求从0 V起实现连续可调，因此要在基准电压处设计辅助电源，用于控制输出电压能够从0 V开始调节。
单纯的串联式直流稳压电源电路很简单，但增加辅助电源后，电路比较复杂，由于都采用分立元件，电路的可靠性难以保证。
(2)采用三端集成稳压器电路。
如图2所示，他采用输出电压可调且内部有过载保护的三端集成稳压器，输出电压调整范围较宽，设计一电压补偿电路可实现输出电压从0 V起连续可调，因要求电路具有很强的带负载能力，需设计一软启动电路以适应所带负载的启动性能。
该电路所用器件较少，成本低且组装方便、可靠性高。
(3)用单片机制作的可调直流稳压电源。
该电路采用可控硅作为第一级调压元件，用稳压电源芯片LM317，LM337作为第二级调压元件，通过AT89CS51单片机控制继电器改变电阻网络的阻值，从而改变调压元件的外围参数，并加上软启动电路，获得0～24 V，0.1 V步长，驱动能力可达1 A，同时可以显示电源电压值和输出电流值的大小。
7815 7805稳压电源.doc1
7815稳压电源电路图连续可调的双电源（正负对称电源）。
此电路由一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。
当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片，做散热用。
7815和7805的区别：7815输入电压在+7V~-+40V 输出电压为+15V7805输入电压在+17V~-+40V 输出电压为+5V7805应用电路图7805管脚图7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。
当输出电较大时，7805应配上散热板。
下图为提高输出电压的应用电路。
稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo 得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。
VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
下图为输出电压可在一定范围内调节的应用电路。
由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。
可调稳压电源电路图
连续可调稳压电源电路图连续可调稳压电源电路图,一般的双电源（正负对称电源）都没有连续可调的功能，给使用带来不便。
本文介绍用一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
电路如附图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。
当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片.5.1-40V连续可调开关电源的电路图下图是由CW4960组成的开关电源，电路简单，外围元件极少。
最高输入电压为50V，输出电压汇范围为5.1-40V连续可调，额定电流为2.5A，变换效率为90%，脉冲占空比可以在0-100%内调整。
同时CW4960内部还有软启动、过热、过流保护功能。
过流保护电流为3-4.5A，工作频率高达100KHz。
CW4960内部基准源为5.1V，采样由2脚输入，其输出电压为Uo=5.1×(R2+R4/R2)。
其中C1滤波用来减小输入电压的纹波，R1和C2决定开关电源的工作频率，f=1/RC，上图工作频率为106KHz，R3和C4为频率补偿网络，用以防止产生寄生振荡。
D1为续流二极管，可选用肖特基或快恢复二极管，C3为软启动电容，一般取1-4.7uF。
中国开关电源行业门户网 大电流可调稳压电源电路图电路图及工作原理：稳压电源电路如下图所示,经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
常见5种电源电路图及原理讲解！
常见5种电源电路图及原理讲解！一、稳压电源1、3～25V电压可调稳压电路图此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V 电解电容，C2、C3选用0.1μF独石电容，C4选用470μF／35V电解电容。
R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。
V1选用2N3055，V2选用3DG180或2SC3953，V3选用3CG12或3CG80。
2、10A3～15V稳压可调电源电路图无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。
其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路，第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。
第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。
第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。
输出可调直流稳压电源电路
/soft/70/2012/20120808283629.html/soft/70/2012/20120803282886.html/soft/70/2012/20120820285156.html高范围输出可调直流稳压电源电路2009年05月16日 00:36 本站整理作者：佚名用户评论（0）关键字：高范围输出可调直流稳压电源电路本电路适用于二极管、三极管极限电压、氖泡、日光灯起辉电压及电容器工作电压、电流等测定的可调直流稳压电源。
可调直流稳压电源电路如图所示。
由IC2（NE555）及其外围元件组成方波发生器，方波频率为20KHz。
方波信号由IC2的③脚输出经功放管VT放大后输出到脉冲变压器T的初级L1，再由变压器耦合到次级L2经二极管VD2整流，给C3充电，C3两端的直流电压峰值最高可达2kV。
该可调直流稳压电源直流输出电压从电路中的X1和X2两端输出作被测器件的接口端。
IC为为LM324，IC2为NE555。
VD1反向工作电压大于2000V，VD2为任一型号的硅整流管。
脉冲变压器T的铁心选用铁氧体材料，尺寸为E－7，绕制时先用0.17mm漆包线在L1上绕30匝，后用0.09漆包线在L2上绕满为止(大约1200匝)。
L1、L2均用排绕，层间加聚乙烯薄膜。
L2的两根引线应分开一些。
电容器C3耐压应大于2000V，可选用C404M型高压瓷介电容器。
VT的B＞100、Icm＞700mA，可选用3DG130、8050等。
调试时若输出电压只有40--50V，只需把L2两端对调即可。
其余元件如图标注。
（特征：可以输出三端子Regulator IC无法提供的高电压）虽然三端子Regulator IC的输出电压大约是24V，不过若超过该电压时电路设计上必需与IC以disk lead 等组件整合。
图5的Serial Regulator 最大可以输出40V的电压，图中D2 Zener二极管的输出电压被设定成一半左右，再用R7,VR1,R8 将输出电压分压，使该电压能与VZ2的电压一致藉此才能决定定数。
可调稳压电源电路图大全(八款可调稳压电源电路设计原理图详解)
可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。
其电路如图所示。
电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。
该电压经集成电路LM317后获得稳压输出。
调节电位器RP，即可连续调节输出电压。
图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。
VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。
LED为稳压电源的工作指示灯，电阻R1是限流电阻。
输出端安装微型电压表PV，可以直观地指示输出电压值。
元器件的选择与制作：元器件无特殊要求，按图所示选用即可。
制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。
可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
LM723可调稳压电源
利用LM723具有过流保护的直流可调稳压电源具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短..具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块ＬＭ７２３，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
电路见图１，正常使用时，红色和绿色发光二极管同时闪亮，调节电位器Ｗ可使输出电压在０～２０范围内调节。
当输出端出现过流或短路时，Ｒ１两端的压降大于０．６Ｖ，Ｑ３、Ｑ４导通，此时绿灯熄灭，Ｄ７导通，ＬＭ７２３的紒紞矠脚电压下降接近０Ｖ，内部检测电路动作，紒紜矠脚输出高电压２３Ｖ，使Ｑ１、Ｑ２截止，因此无电压输出，起到保护作用。
只有关机后重新开机才有输出。
为保证调整管Ｑ１输出额定电流时不被烧坏，应加装足够大的散热片。
整个电源可用塑料盒作机壳，前面板装电流表、电压表、开关、调节电位器。
输出接线端子以及红绿色发光二极管。
本电路只要元件良好，无需调试即可正常工作。
其中Ｑ１最好采用进口的Ｃ２８１９、２Ｎ３３９５等大功率管，ＩＣ可用ＬＭ７２３、ＭＣ１７２３等。
印刷电路见图２具有过流保护的直流可调稳压电源本电源的主要器件是通用稳压集成块，内部含有启动电路、恒流源、基准稳压源、过流保护等电路。
配合大功率调整管，可输出０～２０连续可调的稳定电压，最大输出电流可达２Ａ，并且具有过流保护功能，可作为手机、ＢＰ机的维修电源，也可用于蓄电池充电。
简易数控直流稳压 电路图相对简单
一、设计说明设计一个具有一定输出电压调节范围和功能的数控直流稳压电源。
数控直流稳压电源的工作原理框图如图1所示。
主要包括数字控制部分、模拟/数字转换部分（D/A 变换器）及可调稳压电源。
数字控制部分用+、-按键控制可逆二进制计数器，二进制计数器的输出到D/A 变换器，经D/A 转换相应的电压，经放大后去控制稳压电源的输出，来实现输出电压值步进增减。
图1 简易数控直流稳压电源框图二、技术指标1.输出直流电压调节范围5 15V ，纹波小于10mV 。
2.输出电流为500mA 。
3.稳压系数小于0.2.4.直流电源内阻小于0.5欧姆。
5.输出直流电压能步进调节。
步进值为1V 。
6.由+、-两键分别控制输出电压步进增和减。
三、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标通过分析计算确定电路形式和元器件参数。
3．主要器件：(1)可逆计数器；(2)运算放大器；(3)稳压器；(4) 单稳态触发器。
四、实验要求1．根据技术指标制定实验方案；验证所设计的电路。
2．进行实验数据处理和分析。
五、推荐参考资料1.姚福安. 电子电路设计与实践[M]济南：山东科学技术出版社，2001年2.阎石. 数字电子技术基础. [M]北京：高等教育出版社，2006年3.刘贵栋主编.电子电路的Multisim 仿真实践[M].哈尔滨：哈尔滨工业大学出版电压增减步进按键可逆计数器稳压调节 电路单脉冲 产生D/A 变换器UiUo社，2008年4.童诗白、华成英主编.模拟电子技术基础,[M]北京：高等教育出版社，2007年.六、按照要求撰写课程设计报告指导教师年月日负责教师年月日学生签字年月日成绩评定表评语、建议或需要说明的问题：成绩指导教师签字：日期：一、概述近几年来，随着电子技术的日新月异，世界各国的电子技术飞速发展，中国也毫不例外的成为了一个电子大国和电子强国，国民对电子产品的需求种类也越来越多。
其中电源是最重要的组成部分，没有电源也就没有了电路这个概念。
电脑ATX电源改稳压可调电源0-48V出炉了自己开板原创作品未经允许禁止转载
精心整理看了很多关于ATX改可调电源的资料失败也有我在试验中弄废了3个电源1300713009烧了大概有10几个记不清了烧毁的原因都是自激改电源的朋友要注意！！！有付出就有回报失败是成功之母我付出了我成功了
电源参数如下：
电源电压0-48v可调电压最高0-54V
电源电流0-5A可调电流可以设置更高但是开关管发热严重目前我手上没13009了现在使用的13007电流限制较小
电源内有电源自激保护路防止自激烧管
资料已上传附件下载：附件内容长城开板pcb原图，CAD文件面板图打印比例1:1，电路图，国外PCB原图
切割
热转印普通A4
加热10分钟后效果
正面
正面
腐板中
正面
准备涂紫光绿油
涂绿油
清理焊点
打孔
变压器改了最高电压54V
改好后
调试输出54V可以点亮普通220V灯泡
内部
背面
内部
前面板
全貌
面板图
下面简说一下我第一个ATX可调电源2008年做的基本没变动内部简单说就加了个调压板12V输入输出0-10V加原电源的固定输出12V5V3.3VUSB输出露个脸呵
全貌
侧面
内部。
将电脑电源改造为可调稳压电源(详细教程,相当实用)
将AT电源改造为可调稳压电源先发个ATX的电路图，以便参考，我是用AT电源改的，电路差不多。
1：先拆除5V等输出端的整流二极管（保留12V的整流二极管），更换12V处的滤波电容，参考上图拆除图中以下元件D（这个是供494电源的，很好找的，负极接12V输出端的，正极连到494的12脚），R25，R26，R20，R21（494第1脚的元件）R19，R24（494第2脚的元件，并且切断与393的连接），简单的方法是直接切断494第1，2脚与线路板的连接。
2：切断494第15，16脚与线路板的连接，一般AT电源上这2脚是不用的，我们要用他来控制输出电流3：拆掉LM393的1，2，3脚元件下面就要改电压和电流取样了，一般大家都在494的2个比较器的一端设一个固定的基准电压，然后取样输出电压(取样电压通过电位器调节比例)和固定的基准电压进行比较,达到输出电压可以调节的目的,这样的话,使的电压的调整下限受到基准电压的限制,而我现在是调节基准电压,输出端的电压取样用固定比列,这样一来,基准电压可以从0V起调,取样电压和基准电压比较后的结果大家应该可以想到,实际的结果是输出端电压可以到20V的电压表显示0V,呵呵。
利用了1个0-20V和1个0-20A的表作显示，表的接法如下图取用一个电位器（我用的5K），1端接地，另一端接494的14脚，中心脚接到494的2脚，在原12V输出处接一个15K电阻到494的1脚，另在494的1脚接一个5K电阻到电流表的正端，在494的2脚和3脚接一个1000P左右的电容，这样电压控制部分就改好了，应该很容易吧，上面两个电阻的数值是输出上限20V，下限可以接近0V；电流取样部分比电压部分稍多点，因为20A的电流表满量程199mV，1A时10mV，0.1A时只有1mV，呵呵，这个电压太小了，如果直接送到494去，那么电流控制精度就很差了，1mV电压估计494不会动作，所以我拆掉了LM393的1、2、3脚元件，用它来构成一个大约40倍的放大器，这样在10A 电流时输出4V，0.1A时有40mV，将此电压送到494的16脚，同15脚给定的约0-4V基准电压比较；辅助电源：AT电源没有辅助电源，用了一个几块钱的电子变压器，就是点12V射灯的DD，绕了3个绕组，整流后经过一个7812,2个7805稳压，(一个12V和两个5V，3组独立)两个5V给表供电，12V给494供电，接到494的12脚，即原来拆掉的D的+端。
三端可调节输出正电压稳压器LM317T
三端可调节输出正电压稳压器LM317是可调节3端正电压稳压器，在输出电压范围为1.2伏到37伏时能够提供超过1.5安的电流。
此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。
此外还使用内部限流、热关断和安全工作区补偿之基本能防止烧断保险丝。
LM317服务于多种应用场合，包括局部稳压、卡上稳压。
该器件还可以用来制伏一种可编程的输出稳压器，或者，通过在调整点和输出之间接一个固定电阻，LM317可用作一种精密稳流器。
*输出电流超过1.5A*输出在1.2~37V之间可调节*内部热过载保护*不随温度变化的内部短路电流限制*输出晶体管安全工作区补偿*对高压应用孚空工作*避免置备多种固定电压使Ｗ317 稳压器从零伏起调电路、LM317T应用电路一例（转载）lm317LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，Vo＝1.25（1＋R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简易可调稳压电源电路图
稳压电源就是能为负载提供稳定交流电源或直流电源的电子装置，包括交流稳压电源和直流稳压电源两大类。
采用三端可调稳压集成电路
集成电路
集成电路是采用半导体制作工艺，在一块较小的单晶硅片上制作上许多晶体管及电阻器、电容器等元器件，并按照多层布线或遂道布线的方法将元器件组合成完整的电子电路。
它在电路中用字母"IC"(也有用文字符号"N"等)表示。
LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。
其电路如图所示。
电源是向电子设备提供功率的装置，也称电源供应器，它提供计算机中所有部件所需要的电能。
电路（一）
1、电路工作原理：220V交流电经变压器
1》变压器（Transformer）是利用互感原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心（磁芯）。
在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。
变压器是变换电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。
它由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。
该电压经集成电路LM317后获得稳压输出。
调节电位器
电位器
2》电位器是一种可调的电子元件。
用于分压的可变电阻器。
在裸露的电阻体上，紧压着一至两个可移金属触点。
触点位置确定电阻体任一端与触点间的阻值。
按材料分线绕、炭膜、实芯式电位器；按输出与输入电压比与旋转角度的关系分直线式电位器(呈线性关系)、函数电位器(呈曲线关系)。
主要参数为阻值、容差、额定功率。
广泛用于电子设备，在音响和接收机中作音量控制用。
RP，即可连续调节输出电压。
图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。
VD5、VD6在当输出端电容
电容
3》电容（或电容量, Capacitance）指的是在给定电位差下的电荷储藏量；记为C，国际单位是法拉（F）。
一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上；造成电荷的累积储存，最常见的例子就是两片平行金属板。
也是电容器的俗称漏电或调整端短路时起保护作用。
4》LED（Light Emitting Diode）即发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED 的心脏是一个半导体的晶片，当电流通过导线作用于这个晶片的时候，电子和空穴就会被推向量子阱，在量子阱内电子跟空穴复合，然后就会以光子的形式发出能量。
能完成数十种不同的工作，并且在各种设备中都能找到它们的身影。
例如它们可以组成电子钟表表盘上的数字，从遥控器传输信息，为手表表盘照明并在设备开启时向您发出提示。
如果将它们集结在一起，可以组成超大电视屏幕上的图像，或是用于点亮交通信号灯。
为稳压电源的工作指示灯，电阻
电阻
5》电阻，物质对电流的阻碍作用就叫该物质的电阻。
电阻小的物质称为电导体，简称导体。
电阻大的物质称为电绝缘体，简称绝缘体。
R1是限流电阻。
输出端安装微型电压表
电压表
6》电压表，又叫伏特表。
用来测电路中电压的大小，电压表也有三个接线柱，一个负接线柱，两个正接线柱。
学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时,刻度盘上的每个大格表示5V，每个小格表示0.5V(即最小分度值是0.5V)；量程为“3Ⅴ”时,刻度盘上的每个大格表示lV，每个小格表示0.lV(即最小分度值是0.lⅤ)。
PV，可以直观地指示输出电压值。
元器件的选择与制作；元器件无特殊要求，按图所示选用即可。
制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片
散热片
7》散热片是为了帮助积体电路消散运作时所产生的热,以提高工作效能的散热装置，随着电子科技的发展及晶圆制程的提升,电子元件的效能相对提高,而单位体积所发出的热
量亦越来越多,为了维持其正常的工作状态,热交换的动作也就相当的重要。
各种不同的冷却技术如水冷、冷冻循环以及浸入式沸腾冷却等都可能用来解决散热问题。
尽管如此，散热片仍是最经济、最可靠的散热方式，以确保其长时间稳定工作。
