上海环球金融中心超高层(492米)复杂体系巨型钢结构安装成套技术之施工测量技术

上海环球金融中心超高层(492米)复杂体系巨型钢结构安装成套技术之施工测量技术

上海环球金融中心超高层(492米)复杂体系巨型钢结构安装成套技术之施工测量技术上海环球金融中心是位于中国上海市浦东新区陆家嘴金融贸易区核心区域,建筑高度492米,占地面积10.7万平方米。

建筑集写字楼、世界级商业广场、五星级酒店、文化设施、公共景观于一体。

其中,超高层建筑所拥有的复杂体系和巨型钢结构安装成套技术亦备受瞩目。

本文将就上海环球金融中心超高层(492米)复杂体系巨型钢结构安装行为中的施工测量技术加以讨论。

施工测量技术的意义巨型钢结构安装是伴随着超高层建筑而出现的一项重要技术,因其施工难度大、对测量精度要求高、施工周期长等特点,给施工带来诸多挑战。

针对上述难点问题,在建筑施工前对地形、建筑基础、设备、构件、管线、洞口的测量进行精确掌握和记录,是确保建筑施工质量和工程进度的重要手段。

因此,在巨型钢结构安装工艺中,施工测量技术具有极其重要的意义。

同时,在钢结构制造和安装进程中,处于复杂体系中的巨型钢结构,由于自身的复杂性和施工位置的高度,使得调整相对偏难,更需要精确的施工测量技术的配合。

因此,施工测量技术作为保证工程质量、施工安全和进度要求的重要手段,显得至关重要。

施工测量技术实践上海环球金融中心的巨型钢结构合计高达45000吨,数量多、型式复杂,安装工艺难度大,为了确保工程顺利进行,采用高新技术,尤其注重施工测量的严格实施。

地形测量地形测量是确定地面水平和高程状况的重要步骤。

根据设计图纸中的要求,在土层或既有设施中进行地级测量,以确保建筑物在整个施工过程中的基础和结构的整体适应性。

在上海环球金融中心施工中,基于建筑工艺和要求,进行了总体地面高程标志、地面水平控制点及基础投影点等多种地面测量,确定建筑位置,初步划定施工区域,确保了建筑在实际地形中的正确位置。

钢结构测量高强度的巨型钢结构安装施工所需的精度尤其关键,即使少量测量偏差也会在施工过程中放大。

因此,在施工过程中,采用现代化测量技术,如高精度全站仪等,对钢结构的定位精度进行测量。

上海环球金融中心( 101层 )

上海环球金融中心( 101层 )

环球工程建设过程中创造的奇迹
中国建筑史上第一次:在不到4 中国建筑史上第一次:在不到4年的时间 内完成地上101 101层 地下3 内完成地上101层、地下3层、总建筑面 积约38万平方米、合同金额40 38万平方米 40多亿人民 积约38万平方米、合同金额40多亿人民 币的超高层建筑。 币的超高层建筑。 我们总结关键的成功经验有三点 :
上海环球金融中心( 101层 上海环球金融中心( 101层 )
工程管理成功经验介绍
1. 项目建设概况
上海环球金融中心工程位于上海市浦 东新区陆家嘴金融贸易区Z4-1街区 位于陆家嘴绿地南面,北邻世纪大道, 西邻东泰路和金茂大厦。 该大楼为综合性超高层智能化建筑, 主要用作办公、宾馆、观光、商贸、 展览和其它公共设施等。 492m 地上101 地下3层 总建筑面积:379,588m2 高度: 楼层:
分包商众多(合同价 亿),协调难度大 协调难度大; 分包商众多(合同价30亿),协调难度大;
参与施工的国内外分包商、供应商将多达100多家,施工交叉作业多、机电设 备和装饰标准高、境外大宗材料设备采购量大,对总承包管理挑战巨大
合同管理结构异常复杂; 合同管理结构异常复杂
名义上套用FIDIC条款,实为FIDIC和日本、中国建筑管理体系的混合体。尤 其是设计体系,责任划分受业主前期设计投入重复和业主2004年完成的东京六本 木工程管理体系而采用的种种特殊应对措施的制约
安装工程: 安装工程:
混凝土结构
大体积混凝土施工与裂缝防治技术: 大体积混凝土施工与裂缝防治技术: 底板最厚处达12.1米。大面积厚度 米, 底板最厚处达 米 大面积厚度4.5米 塔楼核心筒墙体最厚处3.4米 塔楼核心筒墙体最厚处 米 高流态混凝土施工: 高流态混凝土施工: 巨型斜撑内等结构使用高强度、 巨型斜撑内等结构使用高强度、高流态 混凝土施工(流动性为55cm) 混凝土施工(流动性为 ) 超高泵送混凝土: 超高泵送混凝土: 模板及脚手架: 模板及脚手架: 液压自动 在200米以上泵送混凝土浇筑已经属于超 在塔楼巨型柱结构施工中应用进口的 米以上泵送混凝土浇筑已经属于超 在塔楼巨型柱结构施工中应用进口的DOKA液压自动 爬模体系, 爬模体系,塔楼核心筒采用了自行研发的整体提升钢 高泵送混凝土施工, 高泵送混凝土施工,而本工程要用国产 平台模板体系进行施工 设备一次将混凝土泵送到近500m的高度 设备一次将混凝土泵送到近 的高度

上海环球金融中心施工总结

上海环球金融中心施工总结

PPT文档演模板
上海环球金融中心施工总结
六、材料管理
• 1、我们提供材料必须在性能和使用年限 不能低于业主原指定材料各种性能,例如物 理性能、化学性能、工艺性能
• 为此、我们同时也用合资材料代替进口材 料,由于国内生产材料提供的材料性能资料 不齐全,不合符我们的要求,这样不得不使 我们在市场上寻找更多的要替代的类似材料, 或者到有关机构做更多试验获取数据。
PPT文档演模板
上海环球金融中心施工总结
四、施工进度管理
• • 计划编制后交到其他部门、其他单位审核
流转更改后回到项目部再交到总包审核后统 一发放到各单位实行。 • 所以每个施工计划都包含着整个项目所需 要的内容。 • 一旦我们得到总包确认后的计划,立即召 开各部门、各段长、各施工班组工期会议, 会上将分部分项工程进行分解,编制更详细 进度计划,并与班组长签订责任状,制定奖 罚条例,严格执行。
PPT文档演模板
上海环球金融中心施工总结
三、施工组织部署
• 3、设计部人员没有合理分段,设计进度不能 满足施工进度要求。
•建议: • 建议在今后类似工程,人员部署可以参照此 方案,但库管员必须分段设置,各段长加强横向 沟通,确保整个项目一致性。
PPT文档演模板
上海环球金融中心施工总结
四、施工进度管理
PPT文档演模板
上海环球金融中心施工总结
四、施工进度管理
• 从项目施工结果看,环球进度计划的编制 是比较严密的可执行的,所以环球施工进度 在全球施工期最短。
• 我认为影响施工进度的往往不是施工本身 时间安排的影响,而是受材料及深化设计确 认的影响。
• 环球进度计划编制前提是在材料计划、设 计计划确认后完成的,而该计划在运行时得 到了其他专业分包、总包、业主的确认,是 一个达到了共识、科学、合理进度计划

2023年建筑实习总结

2023年建筑实习总结

2023年建筑实习总结2023年建筑实习总结1实习时间:6月24日实习地点:上海参观过程安排:上海环球金融中心,喜马拉雅中心,上海嘉里中心实习目的:更好的理解建筑,了解建筑设计的表现手法,学习新的建筑设计技术。

加强对实际建筑空间、城市空间的亲身体验,提高对建筑设计内涵的了解。

分析建筑立面细部处理的特点。

实习内容:城市公共建筑一.上海环球金融中心是位于中国上海陆家嘴的一栋摩天大楼,8月29日竣工。

楼高492米,地上101层,是目前中国第八高楼(截止)、世界最高的平顶式大楼。

开发商为“上海环球金融中心有限公司”,由日本森大厦株式会社主导兴建。

这座高度为492米的“垂直型花园城市”,聚集城市生活的多种元素,兼具金融中心和信息中心的双重功能,并设有大型文化传媒中心。

建筑的2—3层是各种商场和餐厅,3—5层是会议中心,29层是上海环球金融文化传播中心,7—77层是办公设施空间,79—93层是上海柏悦酒店,94,97,100层作为观光厅供人尽览城市美景。

观光厅高度自然是上海环球金融中心观光大厅的最大优势,但它有的不仅仅于此。

三个观光大厅,高度不同,面积不同,而其内部设计亦各具特色。

1:94层,422米的离地高度和8米的室内净高,使其具备了极佳的采旋光性能和观赏视野。

94层观光大厅的特点在于大厅就是历史和未来的‘交融’。

2:97层,离地438米的97层观光厅更像一座浮于天际的桥梁,这个位于倒梯形风洞下口的观光厅除却地板外,侧壁及顶部均由巨大的玻璃幕墙构成,宽达270度的观光视角能使游人得到更多的视觉享受。

3:100层观光厅,是目前世界上人可到达的最高的观光设施。

这个处在风洞上口高达472米的观光厅像是一座吊桥。

透过它们游人将能真正体会到“会当临绝顶,一览众山小”的乐趣。

外墙装饰环球金融中心大厦塔楼外墙装饰采用单元式玻璃幕墙,玻璃形式为夹胶中空或中空Low—E玻璃,玻璃外表面配有水平铝合金分格条。

裙房外墙装饰采用单元式玻璃幕墙,不锈钢板幕墙、干挂花岗岩幕墙相嵌组合,达到建筑装饰的表现效果。

上海环球金融中心施工总结课件 (一)

上海环球金融中心施工总结课件 (一)

上海环球金融中心施工总结课件 (一)上海环球金融中心是一个标志性的建筑,是中国城市繁荣发展的象征。

自从项目开始启动以来,使用了最先进的技术和材料,这种方式让建筑工程更高效、更安全,这是一项我们应引以为戒的经验。

在这篇文章中,我们将总结上海环球金融中心的施工方法,并探索未来的发展方向。

一、施工设计在设计阶段,上海环球金融中心受到了严格的审查和测试,无论是建筑物的强度还是可持续性,都受到了严格的考虑。

整个施工设计过程中,通过采用电算模拟分析,可在实际施工之前进行全球非线性分析等多项技术优化。

二、施工技术上海环球金融中心拥有一流的建筑施工技术,建立了高技术、高效率和高安全性的施工标准。

其中包括以下几项:1.采用了主流的自卸斗技术和智能测量装置,使得混凝土施工、材料运输和组装变得更加精准和快速。

2.使用了世界领先的高空作业装备,包括封顶若干种不同类型的塔式起重机、起重机组和吊篮等,使得施工现场文明施工和施工安全风险更小。

3.采用了智能化的系统监控技术,严格控制了测量精度,以及材料和施工设备的管理,大大提高了整个施工质量和效率。

三、安全和环保安全和环保是上海环球金融中心施工的核心方面之一。

在整个施工过程中,始终坚持“安全第一、环保第一”的原则,做到了从源头抓起,勇于修复问题。

在此基础上,还加强了施工质量的把控、规范的管理措施和创新技术的应用,使得上海环球金融中心的建筑质量和安全性能得到了极大的提高。

四、未来展望未来,随着城市与建筑的不断变化,上海环球金融中心还将继续发展。

未来的方向还将继续促进节能减排的设施,顺应社会的需求,做出好的反馈。

同时,在技术和管理方面,还将进一步强化管理和提高效率,使得上海环球金融中心变得更加高端的与世界接轨。

总之,上海环球金融中心施工总结课件,为我们带来了很多启示和经验,既高效、又安全、环保的施工标准是推动一个城市建设的核心。

我们相信,在未来的发展中,上海环球金融中心一定会不断创新、不断进步,向着更加美好的未来迈进。

上海环球金融中心

上海环球金融中心

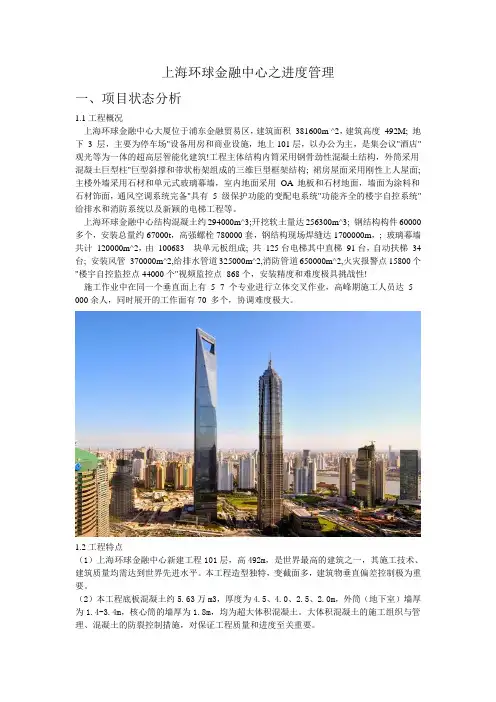

上海环球金融中心之进度管理一、项目状态分析1.1工程概况上海环球金融中心大厦位于浦东金融贸易区,建筑面积381600m ^2,建筑高度492M; 地下3 层,主要为停车场"设备用房和商业设施,地上101层,以办公为主,是集会议"酒店"观光等为一体的超高层智能化建筑!工程主体结构内筒采用钢骨劲性混凝土结构,外筒采用混凝土巨型柱"巨型斜撑和带状桁架组成的三维巨型框架结构; 裙房屋面采用刚性上人屋面; 主楼外墙采用石材和单元式玻璃幕墙,室内地面采用OA 地板和石材地面,墙面为涂料和石材饰面,通风空调系统完备"具有5 级保护功能的变配电系统"功能齐全的楼宇自控系统"给排水和消防系统以及新颖的电梯工程等。

上海环球金融中心结构混凝土约294000m^3;开挖软土量达256300m^3; 钢结构构件60000多个,安装总量约67000t,高强螺栓780000套,钢结构现场焊缝达1700000m,; 玻璃幕墙共计120000m^2,由100683 块单元板组成; 共125台电梯其中直梯91台,自动扶梯34台; 安装风管370000m^2,给排水管道325000m^2,消防管道650000m^2,火灾报警点15800个"楼宇自控监控点44000个"视频监控点868个,安装精度和难度极具挑战性!施工作业中在同一个垂直面上有5 -7 个专业进行立体交叉作业,高峰期施工人员达5 000余人,同时展开的工作面有70 多个,协调难度极大。

1.2工程特点(1)上海环球金融中心新建工程101层,高492m,是世界最高的建筑之一,其施工技术、建筑质量均需达到世界先进水平。

本工程造型独特,变截面多,建筑物垂直偏差控制极为重要。

(2)本工程底板混凝土约5.63万m3,厚度为4.5、4.0、2.5、2.0m,外筒(地下室)墙厚为1.4-3.4m,核心筒的墙厚为1.8m,均为超大体积混凝土。
