四种滤波器对比

合集下载

四种滤波器之间对比

四种滤波器之间对比

四种滤波器之间对比1.巴特沃斯滤波器的频率特性曲线,无论在通带内还是阻带内都是频率的单调函数2.切比雪夫滤波器是在通带或阻带上频率响应幅度等波纹波动的滤波器,振幅特性在通带内是等波纹。

在阻带内是单调的称为切比雪夫I型滤波器3.椭圆滤波器(Ellip TI c filter)又称考尔滤波器(Cauer filter),是在通带和阻带等波纹的一种滤波器。

它比切比雪夫方式更进一步地是同时用通带和阻带的起伏为代价来换取过渡带更为陡峭的特性。

相较其他类型的滤波器,椭圆滤波器在阶数相同的条件下有着最小的通带和阻带波动。

4.贝赛尔(Bessel)滤波器是具有最大平坦的群延迟(线性相位响应)的线性过滤器。

贝赛尔滤波器常用在音频天桥系统中。

四种滤波器的区别对比巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦,没有起伏,而在阻频带则逐渐下降为零。

切比雪夫滤波器在过渡带比巴特沃斯滤波器的衰减快,但频率响应的幅频特性不如后者平坦。

切比雪夫滤波器和理想滤波器的频率响应曲线之间的误差最小,但是在通频带内存在幅度波动。

贝塞尔滤波器具有最平坦的幅度和相位响应。

带通(通常为用户关注区域)的相位响应近乎呈线性。

相同阶数时:椭圆滤波器的幅频曲线下降最陡,其次为切比雪夫滤波器,再次为巴特沃斯滤波器,下降最平缓的为贝塞尔滤波器。

巴特沃斯滤波器通带最平坦,阻带下降慢。

切比雪夫滤波器通带等纹波,阻带下降较快。

贝塞尔滤波器通带等纹波,阻带下降慢。

也就是说幅频特性的选频特性最差。

但是,贝塞尔滤波器具有最佳的线性相位特性。

椭圆滤波器在通带等纹波(阻带平坦或等纹波),阻带下降最快。

无源滤波器与有源滤波器的区别

无源滤波器与有源滤波器的区别

无源滤波器与有源滤波器的区别滤波器是一种电子设备,用于从信号中选择性地滤除或放大特定频率的部分。

根据滤波器的结构和特性,可以将其分为两大类:无源滤波器和有源滤波器。

本文将探讨无源滤波器与有源滤波器之间的区别。

一、无源滤波器简介无源滤波器是一种由被动器件(如电阻、电容、电感)组成的电路,不需要外部电源进行工作。

无源滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型,根据其滤波特性选择适合的滤波器类型。

无源滤波器的特点如下:1.通过无源组件实现滤波功能,不需要额外的功率供应。

2.无源滤波器的频率响应通常有固定的衰减特性,无法对输入信号进行放大。

3.无源滤波器的设计相对简单,成本低廉。

4.无源滤波器对信号源的影响较小,适用于对输入信号幅度要求不高的场合。

二、有源滤波器简介有源滤波器是一种使用有源器件(如运放、晶体管)的电路,在滤波器中引入了额外的电源。

有源滤波器可以实现更为复杂的滤波功能,包括低通、高通、带通、带阻和全通等滤波方式。

有源滤波器的特点如下:1.通过有源器件实现滤波功能,可以实现信号的放大和滤波。

2.有源滤波器的频率响应可以调整和调节,使其更加灵活适应不同的应用需求。

3.有源滤波器的设计相对复杂,需要引入额外的电源和相关电路,成本较高。

4.有源滤波器对信号源的影响较大,适用于对输入信号幅度要求较高的场合。

三、无源滤波器和有源滤波器虽然都可以实现滤波功能,但在结构和特性上存在一些区别:1.电源需求:无源滤波器不需要外部电源供电,而有源滤波器需要引入外部电源以提供功率。

2.信号放大:无源滤波器无法对信号进行放大,只能对特定频率的信号进行滤波;而有源滤波器可以实现信号的放大和滤波。

3.频率响应:无源滤波器的频率响应通常具有固定的衰减特性,而有源滤波器的频率响应可以调整和调节,更加灵活。

4.设计复杂度:无源滤波器的设计相对简单,成本较低;而有源滤波器的设计相对复杂,需要引入额外的电源和相关电路,成本较高。

滤波器的基础知识2

滤波器的基础知识2

一.滤波器的基础知识1.滤波器的功能滤波器的功能就是允许某一部分频率的信号顺利的通过,而另外一部分频率的信号则受到较大的抑制,它实质上是一个选频电路。

滤波器中,把信号能够通过的频率范围,称为通频带或通带;反之,信号受到很大衰减或完全被抑制的频率范围称为阻带;通带和阻带之间的分界频率称为截止频率;理想滤波器在通带内的电压增益为常数,在阻带内的电压增益为零;实际滤波器的通带和阻带之间存在一定频率范围的过渡带。

2.滤波器的分类( 1)按所处理的信号分为模拟滤波器和数字滤波器两种。

( 2)按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

低通滤波器:它允许信号中的低频或直流分量通过,抑制高频分量或干扰和噪声。

高通滤波器:它允许信号中的高频分量通过,抑制低频或直流分量。

带通滤波器:它允许一定频段的信号通过,抑制低于或高于该频段的信号、干扰和噪声。

带阻滤波器:它抑制一定频段内的信号,允许该频段以外的信号通过。

( 3)按所采用的元器件分为无源和有源滤波器两种。

①.无源滤波器:仅由无源元件(R、L 和C)组成的滤波器,它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是:电路比较简单,不需要直流电源供电,可靠性高;缺点是:通带内的信号有能量损耗,负载效应比较明显,使用电感元件时容易引起电磁感应,当电感L较大时滤波器的体积和重量都比较大,在低频域不适用。

②.有源滤波器:由无源元件(一般用R和C)和有源器件(如集成运算放大器)组成。

这类滤波器的优点是:通带内的信号不仅没有能量损耗,而且还可以放大,负载效应不明显,多级相联时相互影响很小,利用级联的简单方法很容易构成高阶滤波器,并且滤波器的体积小、重量轻、不需要磁屏蔽(由于不使用电感元件);缺点是:通带范围受有源器件(如集成运算放大器)的带宽限制,需要直流电源供电,可靠性不如无源滤波器高,在高压、高频、大功率的场合不适用。

3. 滤波器的主要参数(1)通带增益A0:滤波器通带内的电压放大倍数。

了解滤波器的种类和工作原理

了解滤波器的种类和工作原理

了解滤波器的种类和工作原理滤波器是一种用于信号处理和电子通信中的重要设备。

它能够通过不同的工作原理对信号进行筛选和调整,以满足特定的需求。

本文将介绍滤波器的种类和工作原理。

一、低通滤波器低通滤波器是一种常见的滤波器类型,其主要作用是通过允许低频信号通过,而阻断高频信号。

这种滤波器可以用于音频处理、图像处理以及信号传输等领域。

低通滤波器的工作原理是利用电容和电感的相互作用,将高频成分分离并滤除。

二、高通滤波器高通滤波器与低通滤波器相反,它能够通过高频信号,并阻断低频信号。

在音频系统中,高通滤波器常用于消除低频杂音和低频噪声。

高通滤波器的工作原理是利用电容和电感的组合,将低频成分滤除。

三、带通滤波器带通滤波器是一种能够选择一定频率范围内信号的滤波器。

它可以同时阻断低频和高频信号,只允许中间频率范围的信号通过。

带通滤波器广泛应用于无线通信、雷达系统以及音频设备等领域。

它的工作原理是通过组合低通滤波器和高通滤波器来实现对频率的选择性。

四、带阻滤波器带阻滤波器是一种能够阻断一定频率范围内信号的滤波器。

它与带通滤波器相反,只允许低频和高频信号通过,而阻断中间频率范围的信号。

带阻滤波器被广泛应用于抑制特定频率的干扰信号和噪声。

其工作原理是通过将低通滤波器和高通滤波器串联,实现对特定频率范围的阻断。

五、数字滤波器数字滤波器是一种基于数字信号处理的滤波器。

与模拟滤波器相比,数字滤波器具有更好的灵活性和可调性。

它可以通过对数字信号进行采样和离散处理来实现滤波效果。

数字滤波器广泛应用于音频处理、图像处理、无线通信等领域。

六、激励响应滤波器激励响应滤波器是一种通过输入激励信号和滤波器的单位冲激响应来实现滤波效果的滤波器。

它根据不同的输入激励信号形状和滤波器响应特性,可以实现各种滤波效果,如低通、高通、带通和带阻等。

七、滤波器工作原理滤波器的工作原理基于信号的频率分量和滤波器的频率响应特性之间的相互作用。

当信号经过滤波器时,滤波器会根据其特定的频率响应特性对信号的各个频率分量进行加权调整或滤除,从而实现对信号频谱的调整或筛选。

滤波器的分类

滤波器的分类

滤波器的分类
————————————————————————————————作者:————————————————————————————————日期:
滤波器的分类
按所处理的信号分为模拟滤波器和数字滤波器两种。

按所通过信号的频段分为低通、高通、带通和带阻滤波器四种。

1.低通滤波器:它允许信号中的低频或直流分量通过,抑制高频分量或干扰和噪声;
2.高通滤波器:它允许信号中的高频分量通过,抑制低频或直流分量;
3.带通滤波器:它允许一定频段的信号通过,抑制低于或高于该频段的信号、干扰和噪声;
4.带阻滤波器:它抑制一定频段内的信号,允许该频段以外的信号通过。

按所采用的元器件分为无源和有源滤波器两种。

滤波电路主要有以下四种基本类型

滤波电路主要有以下四种基本类型
rf?uocr1r?ui一阶高通滤波器rf?uocr1rr?uic二阶高通滤波器二阶压控型高通滤波器rf?uocr1rr?uic100100110240db十倍频013db101100101102三带通滤波器带通滤波器只让某一频段的信号通过而将此频段外的信号加以抑制或衰减其理想幅频特性如图

①低通滤波器
i
R 1 R jC

1 1 1 jRC

1 0 1 j
1 RC
0
(c)
C
o

U i
R
(b)
U o
它们的截止存在的问题 (1)电路的增益小,最大为1 (2)带负载能力差
1 0.707
0
o
(d )

如在无源滤波电路输 出端接一负载电阻RL, 则其截止频率和增益 均随RL而变化。
简单二阶低通滤波 电路的幅频特性
由幅频特性可见ω>>ω0时衰减 的斜率为-40dB/十倍频。但在 ω0附近,其幅频特性与理想的 低通滤波特性相差较大。
0 -3dB
20 lg
Af ( ) / dB Af
-40dB/十倍 频
0.1 0.37 1
10
ω/ω0
改进
R

1
R
U
2
f
将电容C1的接 地端改接到集成 运放的输出端。
o

up
o
A A
up
高通
1


1

2


o
带阻滤波器电路图
C
C
R
1
R
f
1 o 1 j 2 Q o 2 Rf 1 1 Af 1 Q R1 RC 22 Af

小波变换中常见的滤波器类型与性能比较

小波变换中常见的滤波器类型与性能比较

小波变换中常见的滤波器类型与性能比较小波变换是一种用于信号分析和处理的强大工具。

在小波变换中,滤波器是至关重要的组成部分,它们决定了信号在不同频率上的分解和重构效果。

本文将介绍小波变换中常见的滤波器类型,并对它们的性能进行比较。

一、低通滤波器低通滤波器在小波变换中常用于信号的平滑处理。

它能够保留信号中的低频成分,而滤除高频成分。

常见的低通滤波器有Daubechies、Haar和Symlet等。

Daubechies滤波器是小波变换中最常用的滤波器之一。

它具有良好的频域局部化和时域紧致性,能够有效地捕捉信号中的细节信息。

然而,Daubechies滤波器的主要缺点是频率响应的过渡带宽较宽,可能导致信号在平滑过程中引入一些高频噪声。

Haar滤波器是最简单的小波变换滤波器之一。

它具有良好的时域紧致性,能够实现快速的计算。

然而,Haar滤波器的频域局部化能力较差,对信号的频率细节抓取能力有限。

Symlet滤波器是Daubechies滤波器的一种改进版本。

它在频域上具有更好的局部化能力,能够更准确地提取信号的细节信息。

然而,Symlet滤波器的时域紧致性相对较差,计算复杂度较高。

二、高通滤波器高通滤波器在小波变换中常用于信号的边缘检测和细节增强。

它能够保留信号中的高频成分,而滤除低频成分。

常见的高通滤波器有Reverse Daubechies、Reverse Haar和Reverse Symlet等。

Reverse Daubechies滤波器是Daubechies滤波器的一种改进版本。

它在频域上具有更好的高频响应特性,能够更准确地提取信号的边缘信息。

然而,Reverse Daubechies滤波器的时域紧致性相对较差,计算复杂度较高。

Reverse Haar滤波器是Haar滤波器的一种改进版本。

它在频域上具有更好的高频响应特性,能够更准确地提取信号的边缘信息。

然而,Reverse Haar滤波器的时域紧致性相对较差,计算复杂度较高。

常见的滤波器类型及其特点

常见的滤波器类型及其特点

常见的滤波器类型及其特点滤波器是一种用于处理信号的电子设备或电路元件,它可以通过选择特定频率范围内的信号来增强或抑制信号。

在电子通信、音频处理、图像处理和数据处理等领域中,滤波器起着至关重要的作用。

本文将介绍几种常见的滤波器类型及其特点。

一、低通滤波器(Low-pass filter)低通滤波器允许低频信号通过,同时抑制高频信号。

常见的低通滤波器包括RC低通滤波器、RL低通滤波器和Butterworth低通滤波器等。

1. RC低通滤波器:RC低通滤波器由电阻(R)和电容(C)组成,可以通过调整RC的数值来改变滤波效果。

该滤波器主要用于对音频信号和直流信号进行滤波,具有简单、成本低、频率响应平滑的特点。

2. RL低通滤波器:RL低通滤波器由电阻(R)和电感(L)组成,主要用于信号的衰减和频率分析。

相较于RC低通滤波器,RL滤波器具有更好的频率稳定性和阻尼特性。

3. Butterworth低通滤波器:Butterworth低通滤波器为典型的滤波器设计,具有平坦的幅频响应曲线和最小幅度损失,但转折点的陡度较低。

常用于音频信号和通信信号的滤波。

二、高通滤波器(High-pass filter)高通滤波器允许高频信号通过,同时抑制低频信号。

常见的高通滤波器包括RC高通滤波器、RL高通滤波器和Butterworth高通滤波器等。

1. RC高通滤波器:RC高通滤波器与RC低通滤波器相似,但输入和输出信号的位置交换。

该滤波器可以保留高频信号,并适用于去除直流信号。

2. RL高通滤波器:RL高通滤波器也与RL低通滤波器类似,具有良好的阻抗匹配和频率特性。

常用于音频处理和电信号分离。

3. Butterworth高通滤波器:Butterworth高通滤波器与Butterworth 低通滤波器相似,但是其功能相反。

它可用于音频信号的滤波和高频噪声去除。

三、带通滤波器(Band-pass filter)带通滤波器可以选择特定的频率范围内的信号,并抑制其他频率的信号。

不同类型滤波器的比较

不同类型滤波器的比较

不同类型滤波器的比较理想滤波器同时具有很好的幅频特性与相频特性,实际工程应用中所使用的滤波器只能无限趋近理想滤波器,滤波器按冲激响应分为IIR滤波器与FIR滤波器:IIR滤波器的幅频特性很好,相频特性较差;FIR滤波器在保证很好幅频特性的同时具有线性延时特点的相频特性;模拟滤波器均为IIR滤波器(FIR滤波器无法实现)。

1、IIR滤波器(Infinite Impulse Response) 无限脉冲响应滤波器(递归滤波器)、速度快。

IIR数字滤波器幅频特性精度很高,但其不是线性相位的。

相位特性不好控制,对相位要求较高时,需加相位校准网络。

巴特沃斯滤波器:通频带内外具有平稳的幅频特性,但具有较长的过渡带,过渡带上易造成失真,信号第一个周期失真较为明显,往后幅频特性很好。

切比雪夫滤波器:与巴特沃斯滤波器相比,幅频特性在通带内虽然有起伏,但过渡带很窄,更接近理想情况。

贝塞尔滤波器:只满足相频特性而不关心幅频特性,又称为最平时延或恒时延滤波器,具有线性相频特性。

2、FIR滤波器(Finite Impulse Response) 有限长单位冲激响应滤波器,又称为非递归型滤波器。

在保证任意幅频特性的同时具有严格的线性相频特性,设滤波器的阶数为N,对采样点的延迟就是N/2,N为偶数;或(N-1)/2,N为奇数,直接扔掉滤波后的前N/2或(N-1)/2个点的输出信号与滤波器的信号对齐(对齐点的相位一致)。

FIR滤波器的阶数N越大,过渡带越小,滤波时间越长。

对于FIR滤波器,不需要确定通带和阻带的边界频率,而是要确定过渡带的中心频率。

从窗函数设计原理可以看出,理想滤波器的截止频率位于通带和阻带截止频率的中心处,确定中心频率后,通过增大FIR的阶数,就可以使通阻带截止频率向中心频率不断靠近,阶数区域无穷时,三个频率重合。

滤波器的通带与阻带截止频率与带宽及过渡带有关系。

对于IIR切比雪夫滤波器而言,不同带宽对应的通阻带带宽大小不一致。

遥感数字图像处理:遥感图像处理-图像滤波

遥感数字图像处理:遥感图像处理-图像滤波
tlpftlpfwidthimagewidthimagewidthimagewidthimagetlpftlpf频域低通滤波法ilpf特性曲线blpf特性曲线elpf特性曲线tlpf特性曲线四种滤波器的特性曲线四种滤波器的性能噪声平滑效果类别振铃现象图像模糊程度ilpftlpfelpfblpf严重较轻较轻很轻最好一般一般图像中的边缘或线条与图像频谱中的高频成分相对应因此采用高通滤波器让其高频顺利通过使图像的边缘或线条变得清楚实现图像的锐化
Mean 11x11
1.2 中值滤波器
在邻域平均法中,是将n×n局部区域中的灰度的平
均值作为区域中央象元的灰度值。而在中值滤波中,是 把局部区域中灰度的中央值作为区域中央象元的值。
g(x, y) median(of (x, y))
如,在3×3区域内进行中值滤波,是将区域内9个 灰度值按由小到大排列,从小的一方开始的第5个值即 为中央象元的值。
矢量微分----梯度
二元函数f(x,y)在坐标点(x,y)处的梯度向量的定义:
f
G[
f
( x,
y)]
x f
y
梯度的幅度:
G[ f (x, y)] ( f )2 ( f ) 2
x
y
梯度的幅角:
M
tg 1[ f / f ] y x
连续域的微分----离散域的差分
x f (i, j) f (i 1, j) f (i, j) y f (i, j) f (i, j 1) f (i, j)
MN
r(i, j) (m, n)t(m, n) m1 n1
将计算结果r(i,j) 放在窗口中心的像 元位置,成为新像 元的灰度值。然后 活动窗口向右移动 一个像元,再按公 式做同样的运算, 仍旧把计算结果放 在移动后的窗口中 心位置上,依次进 行,逐行扫描,直 到全幅图像扫描一 遍结束,则新图像 生成。

四种滤波器的幅频特性

四种滤波器的幅频特性

四种滤波器的幅频特性本次实验是观察四种滤波器(低通、高通、带宽、带阻)的幅频特性,以加强对各F面我们来逐步观察一下四种滤波器的特性。

1.低通滤波器其电路图如下所示:Vcc+K p o=+12V,Vcc- = -12V,低通滤波器的传递函数H (S) —s o S,其中K p K f 11 K fR1R2C1C2C1 R1R2R2C2带入数据w。

= 10000rad/s,H(j )Kp = 1.8 ,a= 1.2,1.8 o-------------------------------------------------------------------- ?2 2 2 2 227/25 0 24/25 0当w = 0 时H (j ) = 1.8, ; w 增加且w<4800rad/s 时,H(j )增加;当>4800rad/s 时, H(j )减小,;w趋近无穷时,H(j )趋近于0。

此时wc=1.17rad/s。

对于不同的a,滤波器的幅频特性也不相同对于实验中的低通,a=1.2,与1.25的相似,我们对于实验数据的测量如下: 输入为范围10〜6kHz输出不失真绘出的幅频特性图如下:2、高通滤波器其电路图如下:其中R仁R2=R=10K,C仁C2=0・01uF,Ro=0・8R=8K高通的传递函数为H (s)K p S2 £2,H(j )S 0 S 0K p K f 1 R°; 1 ;J R R2C1C2带入数值后,Kp = 1.8,1R2K p1C11 K fR1C1 W=0时H (j ) = 0;w<4800rad/s时| H(j )增加;w趋近于无穷时,H(j )保持不变。

对于不同的a,滤波器的幅频特性也不相同[频率f(Hz)输出V(v)频率f(Hz)输出V (v)100 0.018 1.3k 1.485 200 0.050 1.4k 1.615 300 0.095 1.5k 1.720 400 0.168 1.6k 1.790 500 0.260 1.8K 1.890 600 0.382 2.0K 1.920 700 0.517 2.5K 1.975 800 0.676 3.0K 1.970 900 0.846 4.0K 1.965 1K 1.008 5.0K 1.965 1.1K 1.200 10K 1.965 1.2K 1.3552 K(P(;QQ)S2,H(j ) • s( 0/Q)s 0(o/Q)s K P2;2 2 2 2 '/Q3带通滤波器其电路图如下所示:带通的传递函数为H (s)11 K f频率f ( Hz )输出V (v ) 频率f ( Hz ) 输出V (v )20 0.016 3K 0.760 50 0.035 3.5K 0.686 100 0.067 4K 0.610 200 0.139 4.5K 0.572 300 0.205 5K 0.518 400 0.268 6K 0.434 500 0.341 7K 0.368 600 0.398 8K 0.340 700 0.453 9K 0.310 800 0.516 10K 0.263 900 0.570 12K 0.223 1K 0.618 15K 0.180 1.5K 0.814 18K 0.151 1.8K 0.866 20K 0.140 2.0K 0.872 25K 0.105 2.02K 0.880(最大) 30K 0.092 2.2K 0.868 40K 0.0662.5K0.82650K0.055 (出现失真)输出范围200〜40KHZ 绘制的幅频特性图如下:K p K f 1G F31 K fR R 2 ;R R 2 ;.R&R3GG ;R|G R3C 1RC2 &GQ 为品质因数,不同的 Q 对幅频特性影响如下图:4、带阻滤波器 其电路图如下所示:数据如下: 频率f ( Hz )输出V (v ) 频率f ( Hz ) 输出V (v )10 1.891.39K 0.069K p K fR o R ;1 CR ;2 RCK fH(j )不同的Q 产生的影响如下:。

四种低通滤波器的软件设计与性能比较

四种低通滤波器的软件设计与性能比较

有等波纹特性,它有两种形式:1)振幅特性在通带内是等波纹的、在阻带内是单调的 切比雪夫 I 型滤波器;2)振幅特性在通带内是单调的、在阻带内是等波纹的切比雪夫 II 型滤波器,采用何种形式的切比雪夫滤波器取决于实际用途。
研究方法:Matlab 设计程序。MATLAB 语言是一种简单、高效的高级语言, 是 一种内容丰富、功能强大的分析工具, 其应用范围几乎覆盖了所有的科学和工程计算 领域。MATLAB 中提供了丰富的用于模拟滤波器设计的函数, 通过编程可以很容易 实现低通、高通、带通、带阻滤波器, 并能画出滤波器的幅频特性曲线, 大大简化了 模拟滤波器的设计。本文通过传统方法与 MATLAB 编程方法的比较, 研究了用 MATLAB 实现巴特沃斯滤波器设计的。
巴特沃斯低通滤波器切比雪夫滤波器椭圆滤波器在阶数相同时有不同的幅频特性和不同的相频特性通过比较巴特沃斯低通滤波器切比雪夫型滤波器切比雪夫型滤波器椭圆滤波器等四种低通滤波器在同一阶数的幅频特性函数图形和相频特性函数图形选出性能最优的滤波器
题 目四种低通滤波器的软件设计景、目的及现实意义) 背景:美国在 1917 年发明了世界上第一台无源滤波器,50 年代无源滤波器才逐
意义:数字滤波器是现代测控系统中的重要部件, 传统设计方法的设计过程繁琐。 对传统方法与 MATLAB 编程方法进行了比较, 研究了用 MATLAB 实现巴特沃斯滤 波器的设计, 只要改变程序中相应的参数可以很容易地实现低通、高通、带通、带阻 滤波器, 简化了模拟滤波器的设计。在数字信号处理中, 数字滤波器十分重要并已获 得广泛应用, 数字滤波器与模拟滤波器比较, 具有精度高、稳定、体积小、重量轻、 灵活、不要求阻抗匹配以及实现模拟滤波器无法实现的特殊滤波功能等优点。
创新之处:对四种低通滤波器一起进行设计,在同一指数下比较性能。

无源和有源低通、高通、带通、带阻滤波器实验

无源和有源低通、高通、带通、带阻滤波器实验

无源和有源低通、高通、带通、带阻滤波器实验一、实验目的1、熟悉RC 无源和有源滤波器的种类、基本结构及其特性2、学习滤波器的幅频特性的测试方法3、比较RC 无源滤波器和有源低通滤波器的幅频特性 二、仪器设备1、TKSS -C 型信号与系统实验箱2、双踪示波器 三、原理说明滤波器是对输入信号的频率具有选择性的一个二端口网络,它允许某些频率(通常是某个频带范围)的信号通过,而其它频率的信号受到衰减或抑制,工程上常用它作信号处理、数据传输和抑制干扰等。

这些网络可以是由RLC 元件或RC 元件构成的无源滤波器,也可以是由RC 元件和有源器件构成的有源滤波器。

根据幅频特性所表示的通过或阻止信号频率范围的不同,滤波器可分为低通滤波器(LPF )、高通滤波器(HPF )、带通滤波器(BPF )和带阻滤波器(BEF )四种。

无源低通滤波器(R1=R2=1k Ω,C1=C2=0.01uF )图2-1(a) 无源低通滤波器它的增益或转移电压函数为020220311)(311)(ωωωωωωωj RC RC j V V j K S +−=−+==(2-1)式中RC 10=ω称为中心频率。

其幅频特性为20220222220)(9)1(1)3()1(1)()(ωωωωωωωω+−=+−===RC C R V V j K K S(2-2)低通滤波器的幅频特性如图2-1(b)所示,图中实线为理想低通滤器的幅频特性,虚线为实际低通滤波器的幅频特性。

图2-1(b) 低通滤波器的幅频特性有源低通滤波器图2-1(c )所示为一个二阶有源低通滤波器。

它的增益或转移电压函数)(ωj K 可用节点法求得。

(R1=R2=1k Ω,C1=C2=0.01uF )图2-1(c)020222220211211)1(1)(ωωωωωωωωj cRj R C CR j V V j K S+−=+−=+==&& (2-3)于是幅频特性20222022222224114)1(1)(ωωωωωωω+⎟⎟⎠⎞⎜⎜⎝⎛−=+−=R C C R K (2-4)比较式(2-2)与式(2-4),可以看出,它们在形式上完全相同。

滤波器的四种基本类型的幅频是什么

滤波器的四种基本类型的幅频是什么

滤波器的四种基本类型的幅频是什么在信号处理和电子学领域中,滤波器是一种用于选择性地传递特定频率范围内信号的设备。

滤波器有多种类型,其中包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

每种类型的滤波器都有其独特的幅频特性,下面我们将分别介绍这四种基本类型滤波器的幅频响应。

低通滤波器低通滤波器是一种能够传递低频信号而抑制高频信号的滤波器。

其幅频响应特点是在低频处有较高的增益,随着频率的增加,幅频响应逐渐下降,最终趋近于零。

低通滤波器常被用于消除高频噪声或选择性地保留低频信号。

高通滤波器高通滤波器与低通滤波器相反,它能够传递高频信号而抑制低频信号。

其幅频响应特点是在高频处有较高的增益,随着频率的减小,幅频响应逐渐下降至零。

高通滤波器通常用于消除低频噪声或选择性地保留高频信号。

带通滤波器带通滤波器是一种能够只传递指定频率范围内信号而阻塞其他频率信号的滤波器。

其幅频响应特点是在一个特定的频率范围内有较高的增益,而在该范围之外的频率上有较低的响应。

带通滤波器通常用于接收特定频段的信号或滤除特定频段的干扰。

带阻滤波器带阻滤波器与带通滤波器相反,它能够阻止指定频率范围内的信号而通过其他频率信号。

其幅频响应特点是在指定频率范围内有较低的响应,而在该范围之外则有较高的增益。

带阻滤波器通常用于消除特定频段的干扰或阻止特定频段的信号传输。

综合来看,四种基本类型的滤波器在频率响应特性上各有所长,根据具体的应用需求选择合适的滤波器类型能够有效地实现信号处理和控制。

通过了解不同滤波器类型的幅频特性,我们可以更好地运用它们来满足不同的工程需求。

1。

不同类型滤波器的比较

不同类型滤波器的比较

不同类型滤波器的比较理想滤波器同时具有很好的幅频特性与相频特性,实际工程应用中所使用的滤波器只能无限趋近理想滤波器,滤波器按冲激响应分为IIR滤波器与FIR滤波器:IIR滤波器的幅频特性很好,相频特性较差;FIR滤波器在保证很好幅频特性的同时具有线性延时特点的相频特性;模拟滤波器均为IIR滤波器(FIR滤波器无法实现)。

1、IIR滤波器(Infinite Impulse Response) 无限脉冲响应滤波器(递归滤波器)、速度快。

IIR数字滤波器幅频特性精度很高,但其不是线性相位的。

相位特性不好控制,对相位要求较高时,需加相位校准网络。

巴特沃斯滤波器:通频带内外具有平稳的幅频特性,但具有较长的过渡带,过渡带上易造成失真,信号第一个周期失真较为明显,往后幅频特性很好。

切比雪夫滤波器:与巴特沃斯滤波器相比,幅频特性在通带内虽然有起伏,但过渡带很窄,更接近理想情况。

贝塞尔滤波器:只满足相频特性而不关心幅频特性,又称为最平时延或恒时延滤波器,具有线性相频特性。

2、FIR滤波器(Finite Impulse Response) 有限长单位冲激响应滤波器,又称为非递归型滤波器。

在保证任意幅频特性的同时具有严格的线性相频特性,设滤波器的阶数为N,对采样点的延迟就是N/2,N为偶数;或(N-1)/2,N为奇数,直接扔掉滤波后的前N/2或(N-1)/2个点的输出信号与滤波器的信号对齐(对齐点的相位一致)。

FIR滤波器的阶数N越大,过渡带越小,滤波时间越长。

对于FIR滤波器,不需要确定通带和阻带的边界频率,而是要确定过渡带的中心频率。

从窗函数设计原理可以看出,理想滤波器的截止频率位于通带和阻带截止频率的中心处,确定中心频率后,通过增大FIR的阶数,就可以使通阻带截止频率向中心频率不断靠近,阶数区域无穷时,三个频率重合。

滤波器的通带与阻带截止频率与带宽及过渡带有关系。

对于IIR切比雪夫滤波器而言,不同带宽对应的通阻带带宽大小不一致。

滤波器的四种基本类型符号

滤波器的四种基本类型符号

滤波器的四种基本类型符号
在电子学和通信领域中,滤波器是一种常见的电路元件,用于选择性地传递特定频率范围内的信号,同时抑制其他频率的信号。

滤波器的种类繁多,但它们可以归类为四种基本类型:低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

首先是低通滤波器,符号为LPF。

低通滤波器允许低于一定截止频率的信号通过,而抑制高于该频率的信号。

这种类型的滤波器常用于去除高频噪声,保留低频信号,如音频处理和信号调理中的应用。

其次是高通滤波器,符号为HPF。

高通滤波器则相反,允许高于设定截止频率的信号通过,同时阻止低频信号的传递。

这种滤波器常用于去除低频噪声,突出高频信号的应用领域,例如通信系统中的信号处理。

第三种基本类型是带通滤波器,符号为BPF。

带通滤波器允许某一代表信号频率的频段范围内的信号通过,同时抑制其他频率范围的信号。

这种类型的滤波器被广泛应用于调幅调频等通信系统中,以提取特定频率范围内的信号。

最后是带阻滤波器,符号为BRF。

带阻滤波器,也称为陷波滤波器,是一种可以屏蔽某一特定频率范围的信号的滤波器。

带阻滤波器可以用来消除特定频率干扰,保留其他信号的应用场景。

在射频通信中,带阻滤波器常用于抑制特定频率的干扰信号。

总的来说,滤波器作为电子电路中的重要组成部分,不仅可以对信号进行处理和优化,同时也可以实现不同频率信号之间的隔离和选择性传递。

对于工程设计师和通信技术人员来说,熟悉不同类型滤波器的特点和应用场景,能够更好地应用滤波器来满足工程需求,实现信号处理和通信系统的优化。

1。

滤波器的分类及特点

滤波器的分类及特点

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载滤波器的分类及特点地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容滤波器的分类按元件分类,滤波器可分为:有源滤波器、无源滤波器、陶瓷滤波器、晶体滤波器、机械滤波器、锁相环滤波器、开关电容滤波器等。

按信号处理的方式分类,滤波器可分为:模拟滤波器、数字滤波器。

按通频带分类,滤波器可分为:低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

除此之外,还有一些特殊滤波器,如满足一定频响特性、相移特性的特殊滤波器,例如,线性相移滤波器、时延滤波器、音响中的计杈网络滤波器、电视机中的中放声表面波滤波器等。

按通频带分类,有源滤波器可分为:低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、带阻滤波器(BEF)等。

按通带滤波特性分类,有源滤波器可分为:最大平坦型(巴特沃思型)滤波器、等波纹型(切比雪夫型)滤波器、线性相移型(贝塞尔型)滤波器等。

按运放电路的构成分类,有源滤波器可分为:无限增益单反馈环型滤波器、无限增益多反馈环型滤波器、压控电源型滤波器、负阻变换器型滤波器、回转器型滤波器等。

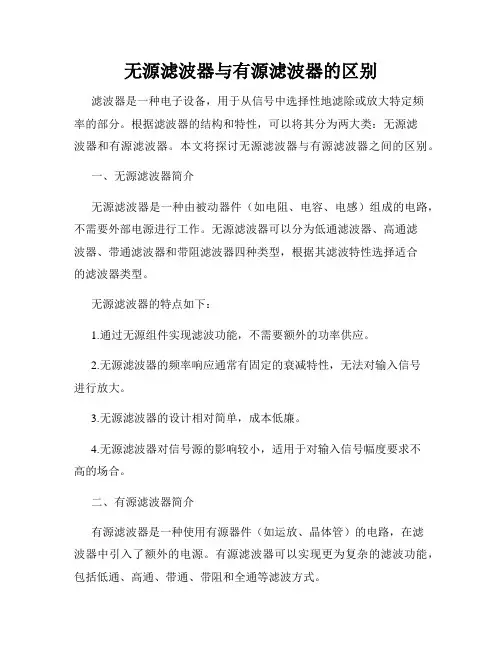

有源 HYPERLINK"/tech/qtdz/200010160002/28567.html" \t "_blank" 滤波器的特点及分类1.有源滤波器的特点有源滤波器的频率范围是由直流到500KHZ,在低频范围内已取代了传统的LC滤波器。

特别是在很低频率下不可能实现LC滤波器,但有源滤波器却能给出满意的结果。

1、有源滤波器它的输入阻抗高,输出阻抗极低,因而具有良好的隔离性能,所以各级之间均无阻抗匹配的要求。

2、易于制作截止频率或中心频率连续可调的滤波器且调整容易。

滤波器的频率选择特性和滤波效果分析

滤波器的频率选择特性和滤波效果分析

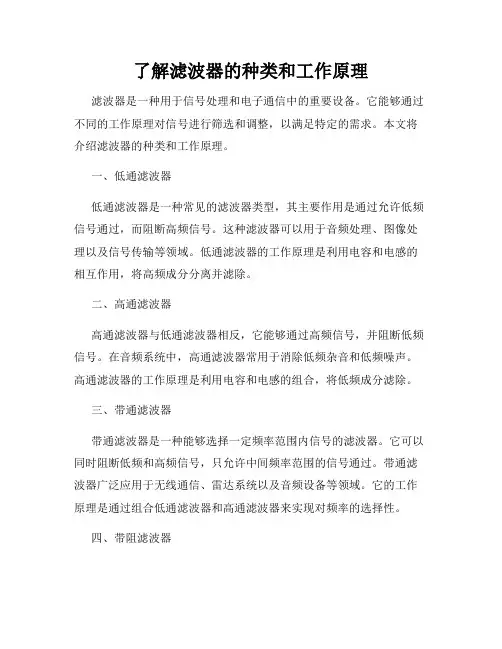

滤波器的频率选择特性和滤波效果分析滤波器是一种能够抑制或通过特定频率范围信号的电路或设备。

它在电子、通信、音频处理等领域被广泛应用。

本文将对滤波器的频率选择特性和滤波效果进行分析。

一、滤波器的频率选择特性滤波器的频率选择特性是指在不同频段上对信号进行滤波的能力。

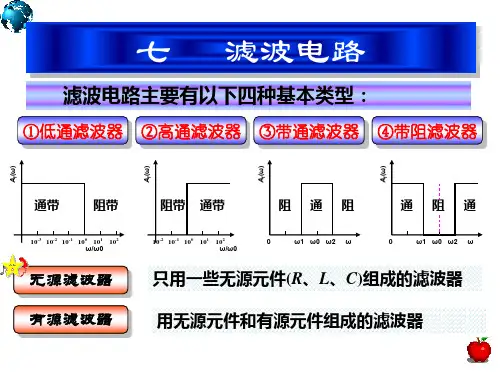

常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

它们的频率选择特性不同,适用于不同的应用场景。

下面将对各种滤波器的频率选择特性进行详细说明。

(一)低通滤波器低通滤波器能够通过低于截止频率的信号,并将高于截止频率的信号进行衰减。

它在音频处理中常用于去除高频噪声和杂音。

低通滤波器的频率响应曲线在截止频率处有一个陡峭的下降转折点,之后信号的衰减程度将会更大。

(二)高通滤波器高通滤波器能够通过高于截止频率的信号,并将低于截止频率的信号进行衰减。

它常用于音频处理中的低频消除和人声增强等应用。

高通滤波器的频率响应曲线在截止频率处有一个陡峭的上升转折点,之后信号的衰减程度将会更大。

(三)带通滤波器带通滤波器能够通过位于截止频率范围内的信号,并将低于和高于截止频率范围的信号进行衰减。

它适用于音频处理中的频段增强和降噪等应用。

带通滤波器的频率响应曲线在截止频率范围内波动较小,能够有效保留信号的原始特性。

(四)带阻滤波器带阻滤波器能够通过位于截止频率范围外的信号,并将截止频率范围内的信号进行衰减。

它在音频处理中常用于消除特定频带的干扰信号。

带阻滤波器的频率响应曲线在截止频率范围内有一个深的衰减谷,有效抑制了特定频率的信号。

二、滤波效果分析滤波效果是指滤波器对信号进行处理后的结果。

滤波器的滤波效果可以从两个方面进行评估:幅频特性和相频特性。

(一)幅频特性滤波器的幅频特性描述了滤波器对不同频率信号的衰减程度或增强程度。

幅频特性通过绘制频率响应曲线来表示,曲线上的点表示滤波器对该频率信号的增益或衰减程度。

通常,理想的滤波器应在所需范围内衰减或增益均匀,以达到信号处理的要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

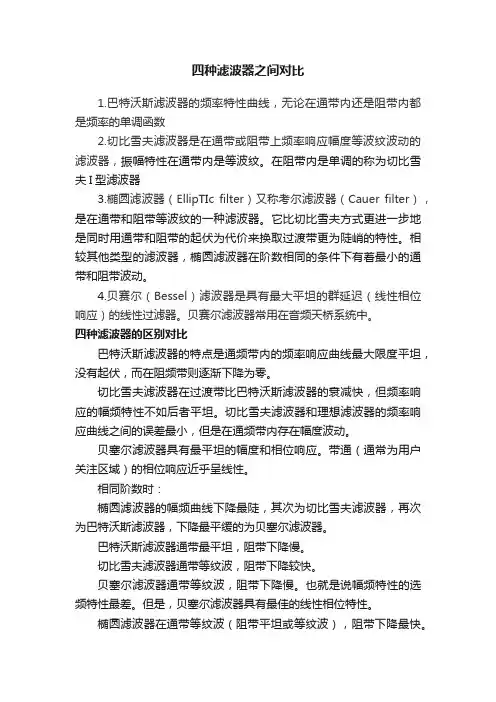

四种滤波器对比
按照逼近函数类型划分,滤波器可分为:
 1、巴特沃斯滤波器
 2、切比雪夫滤波器
 3、贝塞尔滤波器
 4、椭圆滤波器
 巴特沃斯滤波器的特点是通频带内的频率响应曲线最大限度平坦,没有起伏,而在阻频带则逐渐下降为零。

 切比雪夫滤波器在过渡带比巴特沃斯滤波器的衰减快,但频率响应的幅频特性不如后者平坦。

切比雪夫滤波器和理想滤波器的频率响应曲线之间的误差最小,但是在通频带内存在幅度波动。

 贝塞尔滤波器具有最平坦的幅度和相位响应。

带通(通常为用户关注区域)的相位响应近乎呈线性。

 相同阶数时:。
