最新光伏发电系统电缆选型概要
光伏发电系统电缆选型
7/13/2016
通信电缆：RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又 叫做电气连接抗干扰软电缆，是适用于报警、安防等需防 干扰，安全高效数据传输的通信电缆。 特点：额定工作电压3.6/6KV，电缆导线的长期工作温度 为90℃，最小允许弯曲半径为电缆外径的6倍。主要用来 做通信电缆，起到抗干扰的作用。 敷设：RVVP电缆不能再日光下暴晒，底线芯必须良好接地。 如需抑制电气干扰强度的弱电回路通信电缆，敷设于钢制 管、盒中。与电力电缆平行敷设时相互间距，宜在可能的 范围内远离。
Ica ----计算电流，A； Ical ----回路长期工作计算电流，A； Scac ----电缆计算截面，mm²； P ----电阻系数，铜导体P=0.0184 Ω·mm²/m，铝导 体P=0.0315 Ω·mm²/m ； L ----电缆长度，m；
△Up ----回路允许电压降，V。
直流柜两侧电缆选型对照表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 7/13/2016 直流柜规格 2进1出 3进1出 4进1出 5进1出 6进1出 7进1出 8进1出 9进1出 10进1出 11进1出 12进1出 13进1出 14进1出 15进1出 16进1出 17进1出 断路器规格 16A 32A 40A 50A 50A 63A 80A 80A 80A 100A 100A 125A 125A 125A 160A 160A 汇流箱侧电缆规格 4mm² 6mm² 10mm² 16mm² 16mm² 16mm² 25mm² 35mm² 50mm² 50mm² 50mm² 70mm² 70mm² 70mm² 70mm² 70mm² 逆变器侧电缆规格 4mm² 6mm² 10mm² 16mm² 16mm² 16mm² 25mm² 35mm² 50mm² 50mm² 50mm² 70mm² 70mm² 70mm² 70mm² 70mm² 备 注
光伏发电系统中的电缆选型(二)
如何正确地对电线电缆产品进行选型?下面PVtrade为您从线缆的结构及电压方面进行介绍：一、导体截面积导体的主要功能是传输电流，而电流的大小受限于导体的截面，它不能无限增大，为进一步增加传输容量，通常采用提高线路输电电压等级。
下面来介绍一下线缆的导体。
1.线缆常用材料：铜、铝、镀锡铜丝。
2.导体结构分类：圆形、紧压圆形、成型导体、软结构导体、特软结构导体。
3.电缆载流量不小于系统实际负荷电流。
4.电缆载流量需根据具体的敷设条件进行修正。
5.大电流情况下建议采用单芯电缆。
6.线路上的电压降不能超过系统的允许值。
7.短路故障时，电缆的热稳定性需满足系统的要求。
常用导体标称截面范围(mm2)：0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、(1400)、1600、(1800)、2000、2500 小结：导体的考核指标有二个：一是导体的直流电阻，决定传输电流的大小;二是导体单丝根数的多少，决定电缆的弯曲性能。
GB/T 3956-2008二、电缆的电压等级电压的表示方式--U0/U(Um )U0--电缆设计用的导体对地或者金属屏蔽之间的额定工频电压。
U—电缆设计用的导体之间的额定工频电压。
Um —设备可承受的“最高系统电压”的最大值。
我国电力系统常用电压等级的分类：1.低压系统—0.6/1kV及以下2.中压系统—6-35kV3.高压系统—66及110kV4.超高压系统—220kV及以上电缆产品电压等级的选择要等于或高于其所匹配电网的电压等级。
中压系统电压等级分类情况：3.6/6(7.2)kV6/6(7.2)、6/10(12)kV8.7/10(12)、8.7/15(17.5)kV12/20(24)kV、18/30(36)kV21/35(40.5)kV 、26/35(40.5)kV电缆的额定电压应适合电缆所在系统的运行条件。
光伏发电系统电缆选型概要
7/13/2024
控制电缆：ZRC-KVVP ➢ ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电
缆。适用于交流额定电压450/750V及以下控制、监控回路 及保护线路。 ➢ 特点：长期允许使用温度为70℃。最小弯曲半径半径不小 于外径的6倍。 ➢ 敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃 的固定场所。
7/13/2024
➢ 举例：有一个0.5MW的光伏发电系统，其采用的组件标称 电流为8A，额定工作电压Uo为30V，汇流箱规格为12进1出， 500KWp三相逆变器标称电压为270V，变压器的规格为 500KVA，升压至10KV电网。这个光伏发电系统电缆选型规 格。
➢ 组串到汇流箱电缆：PV1-F 1*4mm²。 ➢ 汇流箱到直流柜电缆为：ZRC-YJV22 2*50mm²。 ➢ I直=P总/U汇=0.5MW/（30*12）V=833A<2*540=1080A
有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。 ➢ 敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
7/13/2024
动力电缆：ZRC-YJV22 ➢ 钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到
直流柜，直流柜到逆变器，逆变器到变压器，变压器到配 电装置的连接电缆，配电装置到电网的连接电缆。 ➢ 光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有： 2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、 70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm²。
光伏发电系统电缆选型
5/12/2015
变压器两侧电缆选型对照表
序号
培训
---光伏发电系统电缆选型
二○一三年一月
内容提要
一、涉及电缆选型的相关标准和规范
二、光伏发电系统电缆种类、特点及敷设方
式 三、光伏发电系统电缆选型计算 四、常用电缆选型与对照表
一、涉及电缆选型的相关标准和规范
DL /T 5044-2004 中华人民共和国电力行业标准 选用多芯电缆时，其允许载流量可按同截面单芯电缆数值 计算。 由直流柜引出的控制线、信号线应选择铜芯电缆。其压降 不应大于直流系统标称电压的5%。 直流电缆的选择和敷设应符合GB 50217中有关的规定。
三相
三相 三相 三相 三相 三相
2*16mm²
2*70mm² 2*120mm² 2*300mm²或4*120mm² 4*300mm²或6*185mm² 6*300mm²或8*185mm²
3*16mm²
3*50mm² 3*120mm² 3*300mm² 6*300mm²或9*185mm² 9*240mm²
5/12/2015
动力电缆：ZRC-YJV22 钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到 直流柜，直流柜到逆变器，逆变器到变压器，变压器到配 电装置的连接电缆，配电装置到电网的连接电缆。 光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有： 2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、 50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、 240mm²、300mm²。
5/12/2015
控制电缆：ZRC-KVVP ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电 缆。适用于交流额定电压450/750V及以下控制、监控回路 及保护线路。 特点：长期允许使用温度为70℃。最小弯曲半径半径不小 于外径的6倍。 敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃 的固定场所。

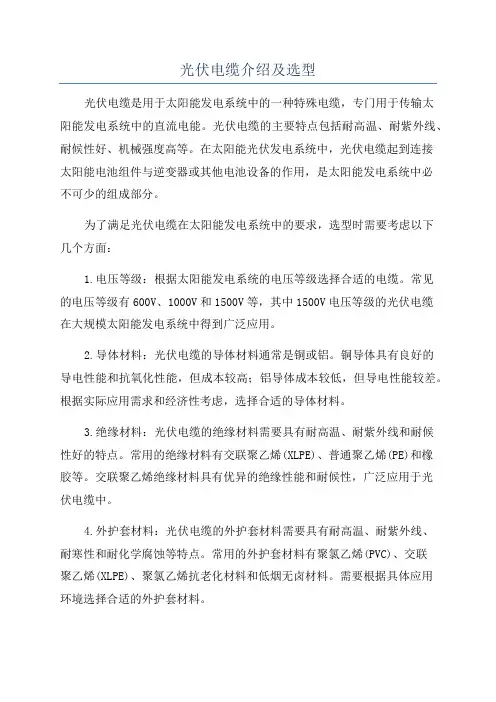

光伏电缆介绍及选型
光伏电缆介绍及选型光伏电缆是用于太阳能发电系统中的一种特殊电缆，专门用于传输太阳能发电系统中的直流电能。
光伏电缆的主要特点包括耐高温、耐紫外线、耐候性好、机械强度高等。
在太阳能光伏发电系统中，光伏电缆起到连接太阳能电池组件与逆变器或其他电池设备的作用，是太阳能发电系统中必不可少的组成部分。
为了满足光伏电缆在太阳能发电系统中的要求，选型时需要考虑以下几个方面：1.电压等级：根据太阳能发电系统的电压等级选择合适的电缆。
常见的电压等级有600V、1000V和1500V等，其中1500V电压等级的光伏电缆在大规模太阳能发电系统中得到广泛应用。
2.导体材料：光伏电缆的导体材料通常是铜或铝。
铜导体具有良好的导电性能和抗氧化性能，但成本较高；铝导体成本较低，但导电性能较差。
根据实际应用需求和经济性考虑，选择合适的导体材料。
3.绝缘材料：光伏电缆的绝缘材料需要具有耐高温、耐紫外线和耐候性好的特点。
常用的绝缘材料有交联聚乙烯(XLPE)、普通聚乙烯(PE)和橡胶等。
交联聚乙烯绝缘材料具有优异的绝缘性能和耐候性，广泛应用于光伏电缆中。
4.外护套材料：光伏电缆的外护套材料需要具有耐高温、耐紫外线、耐寒性和耐化学腐蚀等特点。
常用的外护套材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)、聚氯乙烯抗老化材料和低烟无卤材料。
需要根据具体应用环境选择合适的外护套材料。
除了以上几个方面的考虑，还应根据项目的具体要求选择适当的规格和型号的光伏电缆。
常见的光伏电缆规格有1.5mm²、2.5mm²、4mm²和6mm²等，根据电流负载和电缆敷设长度等因素选择合适的规格。
综合以上所述，光伏电缆在太阳能发电系统中起到连接和传输电能的重要作用。
选型时需要综合考虑电压等级、导体材料、绝缘材料、外护套材料、标准认证等因素。
并根据具体项目需求选择合适的规格和型号。
选择合适的光伏电缆有助于提高太阳能发电系统的效率和可靠性。
光伏工程中电缆选配方法和要求
光伏工程中电缆选配方法和要求1.光伏系统电缆种类选择光伏发电系统电缆种类主要有：光伏专用电缆、动力电缆、控制电缆、通信电缆、射频电缆。
(1)光伏专用电缆：PV1-F 1*4mm²组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm²。
特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。
敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。
(2)动力电缆：ZRC-YJV22钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。
光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm ²。
其特点如下：①质地较硬，耐温等级90℃，使用方便，具有介损小、耐化学腐蚀和敷设不受落差限制的特点。
②具有较高机械强度，耐环境应力好，良好的热老化性能和电气性能。
敷设：可直埋，适用于固定敷设，适应不同敷设环境（地下，水中，沟管及隧道）的需要。
(3)动力电缆：NH-VVNH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。
适合于额定电压0.6/1KV。
使用特性：长期允许工作温度为80℃。
敷设时允许的弯曲半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外径。
电缆在敷设时环境温度不低于0摄氏度的条件下，无须预先加热。
电压敷设不受落差限制。
敷设：适合于有耐火要求的场合，可敷设在室内，隧道及沟管中。
光伏系统中电缆的选取设计方案方法
光伏系统中电缆的选取设计方法一、光伏系统中电缆的选择主要考虑如下因素：1、电缆的绝缘性能。
2、电缆的耐热阻燃性能。
3、电缆的防潮，防光。
4、电缆的敷设方式。
5、电缆芯的类型(铜芯，铝芯>。
6、电缆的大小规格。
二、光伏系统中不同的部件之间的连接，因为环境和要求的不同，选择的电缆也不相同。
以下分别列出不同连接部分的技术要求：1>元件与元件之间的连接必须进行UL测试，耐热90℃，防酸，防化学物质，防潮，防曝晒。
2>方阵内部和方阵之间的连接可以露天或者埋在地下，要求防潮、防曝晒。
建议穿管安装，导管必须耐热90℃。
3>蓄电池和逆变器之间的接线可以使用通过UL测试的多股软线，或者使用通过UL测试的电焊机电缆。
4>室内接线(环境干燥>可以使用较短的直流连线。
三、电缆大小规格设计，必须遵循以下原则：1>蓄电池到室内设备的短距离直流连接，选取电缆的额定电流为计算电缆连续电流的1.25倍。
2>交流负载的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。
3>逆变器的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。
4>方阵内部和方阵之间的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.56倍。
5>考虑温度对电缆的性能的影响。
6>考虑电压降不要超过2%。
7>适当的电缆尺径选取基于两个因素，电流强度与电路电压损失。
完整的计算公式为：线损 = 电流×电路总线长×线缆电压因子式中线缆电压因子可由电缆制造商处获得。
太阳能跟踪器太阳能跟踪器是保持太阳能电池板随时正对太阳，让太阳光的光线随时垂直照射太阳能电池板的动力装置，采用太阳能跟踪器能显著提高太阳能光伏组件的发电效率。
目前世界上通用的太阳能跟踪器都需要根据安放点的经纬度等资讯计算一年中的每天不同时刻太阳所在的角度，将一年中每个时刻的太阳位置存储到PLC、单片机或电脑软件中，都要靠计算该固定地点每一时刻的太阳位置以实现跟踪。
光伏发电系统电缆如何选
光伏发电系统电缆如何选
1.铜导体 vs 铝导体：
2.电缆尺寸：
正确选择光伏系统电缆的尺寸是至关重要的。
电缆的尺寸取决于系统的电流大小和长度。
过小的电缆尺寸可能会导致过高的电缆功率损耗和过热，而过大的电缆尺寸则会增加不必要的成本。
因此，应根据具体的系统需求和规范来选择适当的电缆尺寸。
3.电线绝缘和护套材料：
光伏发电系统电缆应具有对抗UV辐射，温度变化，机械应力和化学物质腐蚀的能力。
常用的电线绝缘和护套材料有聚乙烯（PE），交联聚乙烯（XLPE）和致密聚乙烯（HDPE）。
选择材料时，应确保其能够经受住系统环境中的各种压力和应力。
4.耐候性：
由于光伏发电系统电缆通常安装在户外暴露的环境中，必须具有耐候性。
耐候性可以确保电缆在极端温度和湿度条件下的可靠性。
电缆外护套通常采用特殊的聚合物材料，具有耐紫外线和耐化学腐蚀的能力。
5.安全认证和合规性：
选择符合国家相关标准和安全认证的电缆非常重要。
光伏发电系统电缆应符合国际和国家标准，如IEC、EN和UL等。
此外，选择具有相关认证和标志的电缆，如CE标志和TUV认证，也是确保质量和安全性的重要因素。
6.连接方式：
7.预留寿命和维护：
综上所述，光伏发电系统电缆的选择应根据具体的系统需求来进行，包括导体材料、尺寸、绝缘和护套材料、耐候性、安全认证和合规性、连接方式、预留寿命和维护。
光伏发电系统直流电缆选择
光伏发电系统直流电缆选择摘要：目前光伏电站建设大规模发展，其中电缆的用量庞大，电缆的截面对工程的经济运行影响较大。
因此必须重视光伏发电系统设计中对电缆经济截面的选择。
本文总结了光伏发电系统直流电缆的选型原则，并提出采用差额净现值法来计算直流电缆的经济截面积的方法。
关键词：光伏；直流电缆；经济截面；差额净现值法引言光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
光伏发电系统主要由太阳电池板（组件）、逆变器和控制器三部分组成。
光伏电池经过串联后进行封装保护可形成大面积的光伏电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
全球的常规能源是很有限的，中国的一次能源储量远低于世界的水平，不到世界总储量的10%。
太阳能是人类取之不竭用之不尽的可再生能源，具有广泛、清洁、安全及潜在的经济性等优点，在长期的能源战略中具有重要地位。
2013 年7 月15 日国务院发布了《关于促进光伏产业健康发展的若干意见》，将光伏产业定位为我国具有国际竞争优势的战略性新兴产业。
确定了装机目标为：2013~2015年年均新增光伏发电装机容量1000万kW左右，到 2015年总装机容量达到3500万kW以上。
根据2016年12月发布的《太阳能发展“十三五”规划》，到2020年底，中国光伏发电装机容量指标为105GW、光热发电装机容量指标为5GW。
事实上，截止2018年9月份，中国光伏发电累积装机已经达到165GW，远超“十三五”规划的目标。
光伏电站中直流汇流电缆数量较大，造价占比高，其年损耗电量可以占到年总发电量的0. 5% ~1%。
因此按经济电流密度选择直流汇流电缆截面，对提高光伏电站整个运营期的收益非常重要。
但是现有设计规范手册中的经济电流密度曲线均为针对常规电站交流电缆，并不适用于光伏电站直流汇流电缆。
按GB 50217附录B给出的经济电流密度的计算又比较繁杂，因此部分设计人员在进行光伏电站设计时，一般没有考虑按经济截面来选择直流汇流电缆，造成电缆截面选择偏小电站建成后运行不经济。
光伏发电系统中的电缆选型(一)
在光伏电站建设过程中除主要设备，如光伏组件、逆变器、升压变压器以外，配套连接的光伏电缆材料对光伏电站的整体盈利的能力、运行的安全性、是否高效，同样起着至关重要的作用，下面PVtrade为您介绍一下电缆选型相关知识。
电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：1.直流电缆(1)组件与组件之间的串联电缆。
(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。
(3)直流配电箱至逆变器之间电缆。
以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。
2.交流电缆(1)逆变器至升压变压器的连接电缆。
(2)升压变压器至配电装置的连接电缆。
(3)配电装置至电网或用户的连接电缆。
此部分电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。
3.光伏专用电缆光伏电站中大量的直流电缆需户外敷设，环境条件恶劣，其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。
普通材质电缆在该种环境下长期使用，将导致电缆护套易碎，甚至会分解电缆绝缘层。
这些情况会直接损坏电缆系统，同时也会增大电缆短路的风险，从中长期看，发生火灾或人员伤害的可能性也更高，大大影响系统的使用寿命。
因此，在光伏电站中使用光伏专用电缆和部件是非常有必要的。
随着光伏产业的不断发展，光伏配套部件市场逐步形成，就电缆而言，已开发出了多种规格的光伏专业电缆产品。
近期研制开发的电子束交叉链接电缆，额定温度为120℃，可抵御恶劣气候环境和经受机械冲击。
又如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆，在户外环境下，使用寿命是橡胶电缆的8倍，是PVC电缆的32倍。
光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性，而且能承受更大范围的温度变化(例如：从-40～125℃)。
在欧洲，技术人员通过测试，屋顶上可测得出的温度值高达100～110℃。
光伏工程中电缆选配方法和要求
光伏⼯程中电缆选配⽅法和要求光伏⼯程中电缆选配⽅法和要求1.光伏系统电缆种类选择光伏发电系统电缆种类主要有：光伏专⽤电缆、动⼒电缆、控制电缆、通信电缆、射频电缆。
(1)光伏专⽤电缆：PV1-F 1*4mm2组串到汇流箱的电缆⼀般⽤：光伏专⽤电缆PV1-F 1*4mm2。
特点：光伏电缆，结构简单，其使⽤的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使⽤，具备⼀定的机械强度。
敷设：可穿管中加以保护，利⽤组件⽀架作为电缆敷设的通道和固定，降低环境因素的影响。
(2)动⼒电缆：ZRC-YJV22钢带铠装阻燃交联电缆ZRC-YJV22⼴泛应⽤于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电⽹的连接电缆。
光伏发电系统中⽐较常见的ZRC-YJV22电缆标称截⾯有：2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm 2。
其特点如下：①质地较硬，耐温等级90℃，使⽤⽅便，具有介损⼩、耐化学腐蚀和敷设不受落差限制的特点。
②具有较⾼机械强度，耐环境应⼒好，良好的热⽼化性能和电⽓性能。
敷设：可直埋，适⽤于固定敷设，适应不同敷设环境（地下，⽔中，沟管及隧道）的需要。
(3)动⼒电缆：NH-VVNH-VV铜芯聚氯⼄烯绝缘聚氯⼄烯护套耐⽕电⼒电缆。
适合于额定电压0.6/1KV。
使⽤特性：长期允许⼯作温度为80℃。
敷设时允许的弯曲半径：单芯电缆不⼩于20倍电缆外径，多芯电缆不⼩于12倍电缆外径。
电缆在敷设时环境温度不低于0摄⽒度的条件下，⽆须预先加热。
电压敷设不受落差限制。
敷设：适合于有耐⽕要求的场合，可敷设在室内，隧道及沟管中。
注意不能承受机械外⼒的作⽤，可直接埋地敷设。
(4)控制电缆：ZRC-KVVPZRC-KVVP铜芯聚氯⼄烯绝缘聚氯⼄烯护套编织屏蔽控制电缆。
光伏交直流电缆选型依据
光伏交直流电缆的选型依据
1. 电缆的型号和规格：根据光伏系统的设计要求，选择适合的电缆型号和规格。
2. 电缆的材料和导体：根据使用环境和条件，选择适合的材料和导体，如光伏专用电缆、橡胶绝缘电缆、交联聚乙烯电缆等。
3. 电缆的截面积：根据系统的电流和电压要求，选择合适的电缆截面积，以确保电缆能够安全传输足够的电力。
4. 电缆的耐压等级：根据系统的电压要求，选择适合的电缆耐压等级，以确保电缆能够承受系统的电压。
5. 电缆的阻燃性能：根据系统的安全要求，选择适合的电缆阻燃性能，以确保电缆在火灾等意外情况下不会助长火势。
6. 电缆的环保性能：选择环保材料和无卤素等环保性能的电缆，以减少对环境的影响。
7. 电缆的价格和供货情况：根据项目的预算和供货情况，选择价格合理、供货及时的电缆。
综上所述，光伏交直流电缆的选型需要综合考虑多个因素，以确保系统安全、稳定、可靠地运行。
光伏系统直流电缆的特性及选型设计
光伏系统直流电缆的特性及选型设计直流干线是光伏组件系统经汇流箱汇流后到逆变器的传输用线。
如果说光伏逆变器是整个方阵系统的心脏，那么直流干线系统就是一条条主动脉。
由于，直流干线系统采用不接地方案，如果电缆发生接地故障，将会给系统甚至设备带来相比交流大得多的危害，因此，光伏系统工程师对直流干线电缆的认识，要比其他行业电气工程师更为谨慎。
综合各种电缆事故分析，我们得出电缆的接地故障占整个电缆故障的90-95%。
接地故障的主要原因有三种。
第一，电缆制造缺陷，为非合格产品；第二，运行环境恶劣、自然老化、以及遭受外力破坏;第三，安装不规范，接线粗糙。
接地故障的根本原因却只有一个---电缆的绝缘材料。
光伏电站的直流干线运行环境比较恶劣。
我国大型地面光伏电站一般都在西部，这些地方一般都是荒漠、盐碱地以及昼间温差大，鼠害也比较严重，环境也会非常潮湿。
电缆地埋敷设，电缆沟的填挖要求比较高;分布式电站电缆的运行环境也不比上述地面的要好，电缆会承受很高的温度，有技术人员测控，屋顶温度甚至能达到100-110℃的高温，电缆的防火阻燃要求，以及高温对电缆的绝缘击穿电压影响很大。
因此，光伏电站直流干线电缆的选型设计要考虑以下几点：1、电缆的绝缘性能2、电缆的防潮、防寒以及耐候性3、电缆的耐热阻燃性能4、电缆的敷设方式5、电缆的导体材料(铜芯、铝合金芯、铝芯)6、电缆的截面规格。
目前，我国光伏电站的直流干线电缆，大多采用一般低压交流电缆来代替，常用型号为ZR-YJV220.6/1kv、ZRYJY230.6/1kv，电缆大多数为铜芯电缆，也有些电站逐步开始采用铝合金导体的电缆，但电缆的绝缘材料基本还是按1kv低压电缆的标准生产。
也就是说，我们的光伏系统工程师对直流电缆厉害关系有认识，但对电缆的技术方案并没有过多重视。
直流干线电缆的绝缘特性1.交流电缆的场强应力分布是均衡的，电缆绝缘材料着重的是电介质常数，电介质是不受温度影响的;而直流电缆的应力分布是电缆绝内层为最大，受电缆绝缘材料的电阻系数影响，绝缘材料有负温度系数现象，即温度增高，电阻变小;电缆在运行时，线芯损耗会使温度升高，电缆的绝缘材料的电阻系数会随之变化，也将导致绝缘层的电场应力随之变化，也就是说，同样厚度的绝缘层，由于温度升高，其击穿电压随之变小。
正确选择光伏发电系统专用电缆
正确选择光伏发电系统专用电缆按照经济合理的原则采用不同的接地方式(110kV及以上，部分35kV也采用单芯电缆)。
因为单芯电缆的线芯与金属护层的关系，可看作一个单匝变压器。
当单芯电缆线芯通过电流时，就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。
一、电缆选型的相关标准和规范1、DL/T5044-2004中华人民共和国电力行业标准2、GB50217电力工程电缆设计规范二、主要技术要求1、直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。
2、高温100℃以上或低温-20℃以下场所不宜用聚氯乙烯绝缘电缆。
3、直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危险时，应用钢带铠装电缆。
4、最大工作电流作用下的电缆芯温度，不得超过按电缆使用寿命确定的允许值。
5、确定电缆持续允许载流量的环境温度，如果电缆敷设在空气中或电缆沟，应取最热月日最高温度的平均值。
三、电缆路径的选择应符合下列规定1、避免电缆遭受机械性外力、过热、腐蚀等危害。
2、满足安全要求条件下使电缆较短。
3、便于敷设、维护。
4、避开将要挖掘施工的地方，电缆在任何敷设方式及其全部路径条件的上下左右改变部件都应满足电缆允许弯曲半径要求。
四、光伏发电系统电缆种类、特点及敷设方式1、光伏专用电缆组串到汇流箱的电缆一般用光伏专用电缆PV1-F1*4mm2。
光伏电缆结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。
2、动力电缆1)钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。
2)动力电缆NH-VVNH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。
3、控制电缆ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆。
适用于交流额定电压450/750V及以下控制、监控回路及保护线路。
光伏工程中电缆选配方法和要求
光伏工程中电缆选配方法和要求在光伏工程中，电缆是连接光伏组件、逆变器、变压器以及电网之间的重要部件，它的选配方法和要求对于光伏发电系统的安全运行和效率起着重要作用。
下面将详细介绍在光伏工程中电缆的选配方法和要求。
首先，光伏工程中的电缆选配方法主要包括以下几个方面：1.电压等级选择：根据光伏系统的运行电压确定选用的电缆的电压等级。
一般而言，光伏系统通常采用直流电压进行传输，选择电缆时要考虑到系统的最大直流电压，尽量选用适应于系统电压的电缆。
2.电流载荷计算：根据系统的发电功率和电流计算出电缆的负载。
电流载荷是决定选用电缆截面积大小的重要因素，需要确保电缆的截面积足够大，以满足系统的电流传输需求。
3.电缆长度计算：根据光伏系统的布置和电缆敷设方式计算出所需的电缆长度。
电缆的长度对电缆的损耗和电压降有直接影响，需要合理计算和规划电缆的长度，减少能量损耗。
4.环境条件考虑：根据所处环境的温度、湿度以及阳光照射等因素，选择电缆的耐热、耐寒、耐湿性能。
其次，光伏工程中的电缆选配还需要满足一系列的要求：1.安全可靠：电缆应具备良好的绝缘性能和耐电压能力，确保系统运行过程中不会发生触电、火灾等安全问题。
2.耐候性能：电缆应具备一定的耐候性能，能够适应室外复杂的气候条件，如耐高温、耐寒、耐雨淋等。
3.电气性能：电缆应具备良好的导电性能和低电阻，以减少能量损耗和电压降。
4.抗污染特性：电缆的外皮应具备一定的抗污染能力，能够抵抗化学物质和积尘的侵蚀。
5.耐磨性能：电缆外皮应具备一定的耐磨损能力，以防止外力对电缆的损坏。
6.维护方便：电缆的断裂、故障时易于检修和更换，减少维护成本和时间。
7.环保性能：电缆制造材料应符合环保要求，不会对环境造成污染。
总结起来，光伏工程中电缆的选配方法主要涉及电压等级选择、电流载荷计算、电缆长度计算和环境条件考虑；而其要求主要包括安全可靠、耐候性能、电气性能、抗污染特性、耐磨性能、维护方便以及环保性能等。
光伏发电系统电缆选型标准的说明
光伏发电系统电缆选型标准的说明由于太阳能光伏发电系统的发电效率不是很高，在实际应用时又会有不少的电能损耗在输电线路上，不能使太阳能光伏发电得到最大化的利用，因此，直流输送电缆的合理选型对提高太阳能光伏发电利用率，减少线路损耗至关重要。
在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求的不同，对不同部件的连接有不同的要求，总体要考虑的因素有电缆的导电性能、绝缘性能、耐热阻燃性能、抗老化／抗辐射性能及线径规格(截面积)及线路损耗等。
同时在系统设计安装过程中，还应优化设计，采用合理的电路分布结构，使电缆走向尽量短且直，最大限度地降低线路损耗电压，实现光伏发电电能的最大利用率，具体要求如下。
(1)组件与组件之间的连接电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。
依据组件功率大小的不同，该类连接电缆截面积有2.5mm2、4.0mm2、6.0mm23种规格。
这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐侵蚀的能力，优越的全天候能力和耐磨损能力。
(2)蓄电池与逆变器之间的连接电缆，要求使用通过ul测试或tuv 认证的多股软线，尽量就近连接。
选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。
(3)电池方阵与控制器或直流汇流箱之间的连接电缆，也要求使用通过ul测试或tuv认证的多股软线，截面积根据方阵输出最大电流而定。
选择直流输送电缆既要考虑经济性，又要考虑安全性。
电缆截面积偏大，线损就偏小，但会增加线路投资；电缆截面积偏小，线损就偏大，满足不了供电需要，而且安全系数也小。
在太阳能光伏发电系统直流电缆选型中，最好的办法就是按照电缆的经济电流密度来选择电缆的截面积。
各部位直流电缆截面积依据下列原则和计算方法确定。
组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍；电池方阵与方阵之间的连接电缆、蓄电池(组)与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3/11/2019
电缆路径的选择应符合下列规定
（1）避免电缆遭受机械性外力、过热、腐蚀等危害。 （2）满足安全要求条件下使电缆较短。
（3）便于敷设、维护。
（4）避开将要挖掘施工的地方 电缆在任何敷设方式及其全部路径条件的上下左右改变部 件，都应满足电缆允许弯曲半径要求。
3/11/2019
3/11/2019
控制电缆：ZRC-KVVP ZRC-KVVP铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电 缆。适用于交流额定电压450/750V及以下控制、监控回路 及保护线路。 特点：长期允许使用温度为70℃。最小弯曲半径半径不小 于外径的6倍。 敷设：一般敷设在室内、电缆沟、管道等要求屏蔽、阻燃 的固定场所。
3/11/2019பைடு நூலகம்
通信电缆：RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套绝缘屏蔽软电缆RVVP，又 叫做电气连接抗干扰软电缆，是适用于报警、安防等需防 干扰，安全高效数据传输的通信电缆。 特点：额定工作电压3.6/6KV，电缆导线的长期工作温度 为90℃，最小允许弯曲半径为电缆外径的6倍。主要用来 做通信电缆，起到抗干扰的作用。 敷设：RVVP电缆不能再日光下暴晒，底线芯必须良好接地。 如需抑制电气干扰强度的弱电回路通信电缆，敷设于钢制 管、盒中。与电力电缆平行敷设时相互间距，宜在可能的 范围内远离。
3/11/2019
射频电缆：SYV
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆SYV。 特点：监控中常用的视频线主要是SYV75-3和SYV75-5两种. 如果要传输视频信号在200米内可以用SYV75-3，如果在 350米范围内就可以用SYV75-5。 敷设：可穿管敷设。
3/11/2019
3/11/2019
动力电缆：ZRC-YJV22 钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到 直流柜，直流柜到逆变器，逆变器到变压器，变压器到配 电装置的连接电缆，配电装置到电网的连接电缆。 光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有： 2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、 50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、 240mm²、300mm²。
3/11/2019
特点： （1）质地较硬，耐温等级90℃，使用方便，具有介损小、 耐化学腐蚀和敷设不受落差限制的特点。 （2）具有较高机械强度，耐环境应力好，良好的热老化 性能和电气性能。 敷设：可直埋，适用于固定敷设，适应不同敷设环境（地 下，水中，沟管及隧道）的需要。
3/11/2019
培训
---光伏发电系统电缆选型
二○一三年一月
内容提要
一、涉及电缆选型的相关标准和规范
二、光伏发电系统电缆种类、特点及敷设方
式 三、光伏发电系统电缆选型计算 四、常用电缆选型与对照表
一、涉及电缆选型的相关标准和规范
DL /T 5044-2004 中华人民共和国电力行业标准 选用多芯电缆时，其允许载流量可按同截面单芯电缆数值 计算。 由直流柜引出的控制线、信号线应选择铜芯电缆。其压降 不应大于直流系统标称电压的5%。 直流电缆的选择和敷设应符合GB 50217中有关的规定。
动力电缆：NH-VV
NH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。适 合于额定电压0.6/1KV。
使用特性：长期允许工作温度为80℃。敷设时允许的弯曲 半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12 倍电缆外径。电缆在敷设时环境温度不低于0摄氏度的条 件下，无须预先加热。电压敷设不受落差限制。 敷设： 适合于有耐火要求的场合，可敷设在室内，隧道 及沟管中。注意不能承受机械外力的作用，可直接埋地敷 设。
附表1：电缆产品型号中各部分代号及其含义
符号 A B K F J SB WDZ F
3/11/2019
意义 安装线缆 布电线 控制 氟塑料 交联 无线电装置用 线 无卤低烟阻燃 型 分相
符号 X VZ B V L H Y ZR
意义 橡胶 阻燃聚氯乙烯 聚丙烯 聚氯乙烯 铝 橡套 聚乙烯 具有阻燃
符号 P R S B B D T W
意义 屏蔽 软线 双绞，射 （频） 平行（即扁 的） 编织套 不滴流 特种 耐气候耐油
3/11/2019
GB 50217 电力工程电缆设计规范 直流供电回路宜采用两芯电缆，当需要时可采用单芯电缆。 高温（100℃以上）或低温（-20℃以下）场所不宜用聚氯 乙烯绝缘电缆。
直埋敷设电缆时，当电缆承受较大压力或者有机械损伤危 险时，应用钢带铠装电缆。
最大工作电流作用下的电缆芯温度，不得超过按电缆使用 寿命确定的允许值。 确定电缆持续允许载流量的环境温度，如果电缆敷设在空 气中或电缆沟，应取最热月日最高温度的平均值。
3/11/2019
通信电缆：DJYVRP2-22 DJYVRP2-22聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽铠装计 算机专用软电缆，适用于额定电压500V及以下对于防干扰 要求较高的电子计算机和自动化连接电缆。 特点：DJYVRP2-22电缆具有抗氧化性，绝缘电阻高，耐电 压好，介电系数小的特点，在确保使用寿命的同时，还能 减少回路间的相互串扰和外部干扰，信号传输质量高。最 小弯曲半径不小于电缆外径的12倍。 敷设：电缆允许在环境温度-40℃~50℃的条件下固定敷设 使用。敷设于室内，电缆沟，管道等要求静电屏蔽的场所。
二、光伏发电系统电缆种类、特点及敷设方 式
光伏发电系统电缆种类主要有： 光伏专用电缆 动力电缆 控制电缆 通信电缆 射频电缆
光伏专用电缆：PV1-F 1*4mm² 组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm²。
特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具 有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境 条件下使用，具备一定的机械强度。 敷设：可穿管中加以保护，利用组件支架作为电缆敷设的 通道和固定，降低环境因素的影响。
