10碎部点的测量方法
碎部测量实施步骤
碎部测量实施步骤
嘿，朋友们！今天咱来聊聊碎部测量这档子事儿。
碎部测量啊，就
像是给大地做一次细致的“画像”。
咱先得做好准备工作，就像出门得先收拾好行囊一样。
选好测量仪器，那可是咱的宝贝疙瘩，得保证它们好使唤。
然后呢，到了测量地点，得先大致看看地形，心里有个谱儿。
接着，咱就开始设站啦！这就好比在大地上找个合适的位置安个“据点”。
把仪器稳稳地架起来，调平，就像给它找个舒服的姿势。
然后就是观测啦！眼睛盯着仪器，仔细地看，认真地记，不能有一
点儿马虎。
这时候啊，可别走神，不然数据错了可就麻烦啦。
测量的时候，要像绣花一样精细，一个点一个点地测过去。
这可不
是随便比划比划就行的，得严谨，就像工匠雕琢艺术品似的。
测完了一个地方，还得移动到下一个点，这就跟走路一样，一步一
步来。
每一步都得走稳了，数据才能准确呀。
在测量的过程中，还得注意周围的环境，别让什么东西挡住了视线。
这就好像你走路的时候，不能被路上的石头绊倒一样。
数据记录也很重要啊，可不能记错了或者漏记了。
这就像记账一样，记错了可就对不上账啦！
等全部测完了，可别以为就大功告成了。
还得检查检查，看看有没有遗漏的地方，数据有没有问题。
这就好比你写完作业得检查一遍一样，不检查怎么能放心呢？
碎部测量可不简单吧？但只要咱认真对待，一步一个脚印地去做，肯定能做好。
它就像是解开大地秘密的钥匙，让我们能更清楚地了解这片土地。
所以啊，咱可不能小瞧了它，得用心去做，才能得到准确又漂亮的数据呀！你们说是不是呢？。
碎部测量-传统测图法
2、绘制坐标格网
• 为了准确将控制点展绘在原图上，必 须先在图纸上精确绘制10cm10cm 的坐标格网。 专用工具：直角坐标展点仪、格网尺 等。 使用精确直尺: 按对角线法绘制
直尺对角线法绘制方格网
C D
A
B
直尺对角线法绘制方格网
1000
900
800
700
600 500 1000
500
600
（2）距离交会法
• 距离交会法是测量两已知点到碎部点 的距离来确定来确定碎部点位置的一 种方法。 • 当碎部点到已知点（困难地区也可以 为已测的碎部点）的距离不超过一尺 段，地势比较平坦且便于量距时，可 采用距离交会的方法测绘碎部点。如 城市大比例地形图测绘、地籍测量时， 常采用这种方法。
8.5 大比例尺地面模拟法测图
700
800
900
1、10cm方格边 长误差不超过 0.2mm。 2、小方格对角线 长度误差不超过 0.3mm。 3、对角线各点应 在一条直线上， 偏离不大于 0.2mm。
2、绘制坐标格网
20cm×20cm
1、10cm方格边 长误差不超过 0.2mm。 2、小方格对角线 长度误差不超过 0.3mm。 3、对角线各点应 在一条直线上， 偏离不大于 0.2mm。
⊙ T51-1 35.789
3、展绘控制点（检查）
二、经纬仪测绘法原理
——按极坐标定点进行测图
已知：A、B
测绘：房屋
b
测点P D 后视B H
b p a
工作：
A 、B==>a 、b ? 观测：b、D、H ? P ==> p ?
测站A
经纬仪测绘法原理
——按极坐标定点进行测图
1、安置仪器：经纬仪安置在测站点（控制点）上，量取 仪器高i，填入记录手簿，绘图板安置在测站旁。 2、定向：后视另一控制点，使 水平度盘读数为00º0000。 —极轴方向 3、立尺：由立尺员选定立尺点， 将水准尺竖立在地物、地貌特征 点上。
全站仪坐标测量操作步骤建站后视碎部点测量
全站仪坐标测量操作步骤建站后视碎部点测量一、引言全站仪是现代测量工程中广泛使用的测量仪器，通过全站仪的精确测量，我们能够获取到建筑物或工程项目的准确坐标信息。
建站后视碎部点测量是全站仪测量中的重要步骤之一，本文将介绍全站仪坐标测量操作步骤和建站后视碎部点测量的具体过程。
二、全站仪坐标测量操作步骤在进行全站仪坐标测量之前，我们需要准备好所需的仪器和材料。
通常，我们需要全站仪、三脚架、反射镜和测量笔记本电脑。
下面是全站仪坐标测量的具体操作步骤：1.安装三脚架：将三脚架打开，并将其调整到适当的高度。
确保三脚架稳固地放置在平坦的地面上。
2.安装全站仪：在三脚架上安装全站仪，确保全站仪稳固地固定在三脚架上。
3.准备反射镜：将反射镜安装在需要测量的位置上。
确保反射镜垂直于地面，并且可以通过全站仪的望远镜看到。
4.开机和校准：打开全站仪的电源，启动全站仪系统。
进行全站仪的校准操作，以确保测量的准确性。
5.设置基准点：选择一个已知的基准点作为参考点，将其坐标输入到全站仪系统中。
这个基准点可以是已经测量过的点或是由其他测量方法得到的点。
6.镜头对准：使用全站仪的望远镜，将目标对准到反射镜上。
通过调整全站仪的水平和垂直角度，使反射镜的十字线居中在望远镜的准线上。
7.进行测量：通过按下全站仪上的测量按钮，进行测量操作。
全站仪会自动记录测量数据，并计算出目标点的坐标。
8.记录测量结果：将测量结果记录在测量笔记本电脑上或其他适当的记录设备上。
记录的信息包括测量点的坐标和其他相关的测量数据。
9.移动测量和重复：将全站仪移动到下一个需要测量的位置，并重复以上步骤，直到完成所有需要测量的点。
三、建站后视碎部点测量建站后视碎部点测量是建立工程坐标系的关键步骤之一。
它用于将各个测量点的相对位置转化为工程坐标系中的绝对位置。
下面是建站后视碎部点测量的具体过程：1.选择测量站点：根据测量要求，在合适的位置选择一个测站，作为建立工程坐标系的原点。
简述用经纬仪配合量角器测量碎部点的步骤
简述用经纬仪配合量角器测量碎部点的步骤下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!测量碎部点的步骤使用经纬仪配合量角器测量碎部点，是一项精确的测量工作，需要按照以下步骤进行操作：1. 准备工作。
第七章 碎部测量
第七章 碎部测量
7.2 测定碎部点的基本方法
一、碎部点的坐标计算 极坐标法 方向交会法：有部分碎部点不能到达，利用 方向交会法计算碎部点的坐标。 量距法：部分碎部点受到通视条件的限制不 能直接观测计算坐标，可根据周围已知点通 过丈量距离计算碎部点的坐标。 方向距离交会法 直角坐标法
二、碎部点高程的计算 采用经纬仪或大平板仪进行测图时：
1 H = H 0 + k * l * sin 2α + i − v 2
采用全站仪或测距经纬仪时：
H = H 0 + D * sin α + i − v
7.3 地物测绘
一、地物测绘的一般原则 地物：地球表面上自然和人造的固体性物体， 与地貌一起总称地形。 地物在地形图上的表示原则：能按比例尺绘 制的，将它们的水平投影位置的几何形状依 比例尺描绘在地形图上；不能按比例的将地 物符号表示在中心位置上。
7.1 碎部测图方法
碎部测量：以控制点为基础，测定地物、地 貌的平面位置和高程，并将其绘制成地形图 的测量工作。 施测方法：对地物碎部点从测量 实质：地物和地貌碎部点的平面位置和高程 过程：测定平面位置和高程；绘制地物和地 貌
碎部测量方法： 传统方法－平板仪测图、经纬仪测图 现代方法－航空摄影测量法及数字测图法 地面数字测图根据采集数据的手段不同可分 为：地面数字测图、数字摄影测图、地形图 数字化
二、几种典型地貌的测绘 山顶 山脊 山谷 鞍部 盆地 山坡 梯田 特殊地貌测绘
测定碎部点的方法

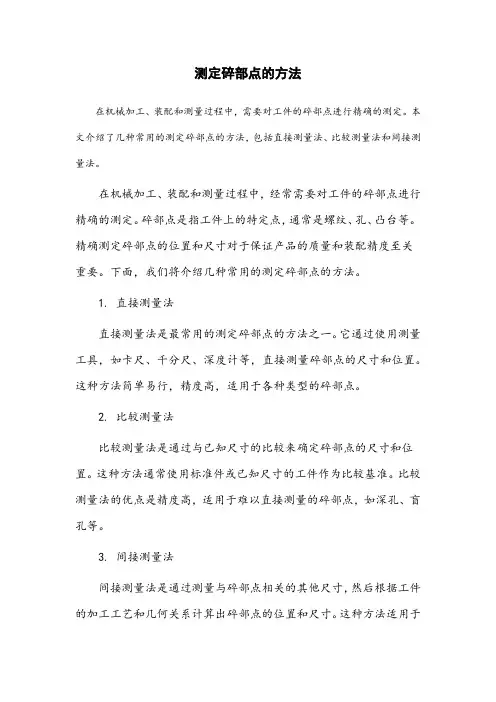

测定碎部点的方法
在机械加工、装配和测量过程中，需要对工件的碎部点进行精确的测定。
本文介绍了几种常用的测定碎部点的方法，包括直接测量法、比较测量法和间接测量法。
在机械加工、装配和测量过程中，经常需要对工件的碎部点进行精确的测定。
碎部点是指工件上的特定点，通常是螺纹、孔、凸台等。
精确测定碎部点的位置和尺寸对于保证产品的质量和装配精度至关
重要。
下面，我们将介绍几种常用的测定碎部点的方法。
1. 直接测量法
直接测量法是最常用的测定碎部点的方法之一。
它通过使用测量工具，如卡尺、千分尺、深度计等，直接测量碎部点的尺寸和位置。
这种方法简单易行，精度高，适用于各种类型的碎部点。
2. 比较测量法
比较测量法是通过与已知尺寸的比较来确定碎部点的尺寸和位置。
这种方法通常使用标准件或已知尺寸的工件作为比较基准。
比较测量法的优点是精度高，适用于难以直接测量的碎部点，如深孔、盲孔等。
3. 间接测量法
间接测量法是通过测量与碎部点相关的其他尺寸，然后根据工件的加工工艺和几何关系计算出碎部点的位置和尺寸。
这种方法适用于
复杂的工件和难以直接测量的碎部点。
在实际应用中，选择合适的测定碎部点的方法需要考虑多种因素，如碎部点的类型、尺寸、位置和加工精度等。
此外，为了保证测量精度，需要选择合适的测量工具和测量方法，并进行严格的误差分析和修正。
综上所述，精确测定碎部点对于保证产品的质量和装配精度至关重要。
全站仪碎部点测量方法
全站仪碎部点测量方法
全站仪碎部点测量方法是一种高精度的测量方法，它可以用于测量建筑物、道路、桥梁等工程结构的各种参数，如高度、长度、角度等。
这种测量方法的优点在于可以快速、准确地测量大量的数据，同时还可以避免传统测量方法中可能出现的误差和偏差。
全站仪碎部点测量方法的基本原理是利用全站仪的高精度测量功能，将测量点分成若干个碎部点，然后对每个碎部点进行测量，最后将所有测量结果合并起来，得到整个测量区域的精确数据。
这种方法可以有效地避免传统测量方法中可能出现的误差和偏差，同时还可以提高测量效率和精度。
全站仪碎部点测量方法的具体步骤如下：
1. 确定测量区域：首先需要确定测量区域的范围和形状，以便确定测量点的位置和数量。
2. 划分碎部点：将测量区域划分成若干个碎部点，每个碎部点的大小和形状可以根据实际情况进行调整。
3. 安装全站仪：将全站仪安装在测量区域的一个固定位置上，然后对全站仪进行校准和调整，以确保测量精度和准确性。
4. 测量碎部点：对每个碎部点进行测量，包括测量高度、长度、角度等参数，然后将测量结果记录下来。
5. 合并测量结果：将所有测量结果合并起来，得到整个测量区域的精确数据，包括高度、长度、角度等参数。
6. 分析测量数据：对测量数据进行分析和处理，以便得出结论和建议，如建筑物的结构强度、道路的坡度和曲率等。
全站仪碎部点测量方法是一种高精度、高效率的测量方法，它可以用于测量各种工程结构的各种参数，如高度、长度、角度等。
这种方法可以有效地避免传统测量方法中可能出现的误差和偏差，同时还可以提高测量效率和精度。
碎部点测量的基本方法
碎部点测量的基本方法以碎部点测量的基本方法为标题，我们将探讨一种重要的测量方法，它在工程、地质、建筑、水利等领域中得到广泛应用。
碎部点测量是一种通过测量不同点之间的距离和角度来确定位置和形状的方法。
在本文中，我们将介绍碎部点测量的原理、设备和实际应用。
一、碎部点测量的原理碎部点测量的原理基于三角测量原理，即通过测量三角形的边长和角度来计算其他未知量。
在碎部点测量中，我们通过测量不同点之间的距离和角度来确定点的位置和形状。
二、碎部点测量的设备碎部点测量需要一些特殊的设备来进行测量。
常用的设备包括全站仪、测距仪、经纬仪等。
全站仪是一种精密的测量仪器，它可以同时测量水平角、垂直角和斜距，从而确定点的位置和形状。
测距仪用于测量两个点之间的距离，经纬仪用于确定点的经纬度。
三、碎部点测量的步骤碎部点测量的步骤包括：选择测量站点、设置测量仪器、测量角度、测量距离、计算坐标等。
首先，我们需要选择适当的测量站点，以确保能够观测到所有需要测量的点。
然后，我们需要设置测量仪器，确保其水平和垂直。
接下来，我们通过测量角度来确定点的方位角和俯仰角。
测量角度时，我们需要注意避免误差，可以通过多次测量取平均值来提高测量精度。
测量距离时，我们可以使用测距仪等设备来测量两个点之间的距离。
最后，通过计算和处理测量数据，我们可以确定点的坐标。
四、碎部点测量的应用碎部点测量在工程、地质、建筑、水利等领域中有广泛的应用。
在工程中，碎部点测量可以用于确定地形、建筑物位置和形状，为工程规划和设计提供依据。
在地质勘探中，碎部点测量可以用于确定矿产资源的分布和储量。
在建筑中，碎部点测量可以用于测量建筑物的尺寸和形状，以确保施工的准确性和质量。
在水利工程中，碎部点测量可以用于确定河流和湖泊的形状和水位，为水资源的管理和利用提供依据。
总结通过碎部点测量的基本方法，我们可以确定点的位置和形状。
这种测量方法基于三角测量原理，通过测量距离和角度来计算点的坐标。
全站仪碎部点测量方法
全站仪碎部点测量方法一、前言全站仪是一种高精度的测量仪器，广泛应用于建筑、道路、桥梁等工程测量中。
在实际使用过程中，由于各种原因，全站仪碎部点的测量难度较大。
本文将介绍全站仪碎部点测量方法，希望对广大工程师和技术人员有所帮助。
二、准备工作1. 确定测量目标：在进行全站仪碎部点的测量前，需要明确所要测量的目标，包括位置、高度等信息。
2. 准备设备：全站仪、三脚架、反光棒等。
3. 确定基准点：基准点是进行全站仪测量的重要参考点，需要确定一个稳定可靠的基准点，并进行标记。
4. 确定观测方向：观测方向是指从哪个位置观察目标物体，并确定该方向与基准线之间的夹角。
三、操作步骤1. 架设全站仪：首先需要将三脚架放置在平稳的地面上，并调整好高度。
然后将全站仪安装在三脚架上，并通过水平调节器将全站仪调平。
2. 设置参数：在进行测量前，需要设置一些参数，包括基准点高度、观测方向、目标高度等。
这些参数可以根据实际情况进行调整。
3. 观测目标：在确定好观测方向后，需要将全站仪对准目标物体，并使用反光棒进行观测。
在观测过程中，需要保持全站仪和反光棒之间的距离稳定，并尽量减少外界干扰。
4. 记录数据：在完成观测后，需要将数据记录下来，并进行处理。
处理方法可以根据实际情况选择不同的软件或算法。
5. 校验结果：在完成数据处理后，需要对结果进行校验。
校验方法包括重新观测、与其他数据比对等。
四、注意事项1. 确保设备正常工作：在进行全站仪碎部点的测量前，需要检查设备是否正常工作，并及时更换电池等配件。
2. 保持稳定性：在观测过程中，需要保持设备和反光棒之间的距离稳定，并尽量减少外界干扰。
3. 精细化管理：为了提高精度和效率，在使用全站仪时需要进行精细化管理，包括设备保养、数据管理等。
4. 安全第一：在使用全站仪时，需要注意安全问题，避免发生意外事故。
五、总结全站仪碎部点的测量是一项比较复杂的工作，需要技术人员具备一定的专业知识和操作技能。
碎部测量步骤
碎部测量步骤介绍碎部测量步骤是一个关键的过程，用于测量或评估物体的碎片或零件。
这个步骤在很多领域中都非常重要，例如制造业、建筑业和医疗领域等。
本文将全面、详细、完整地探讨碎部测量的步骤以及其应用。
碎部测量步骤的意义碎部测量是一个关键的步骤，为生产过程提供了重要的指导。
通过准确地测量零部件的尺寸、形状和质量，我们可以确保其符合设计要求，避免制造出有缺陷的产品。
碎部测量还可以用于质量控制和质量检测，确保产品的一致性和可靠性。
碎部测量的步骤以下是一个通用的碎部测量步骤，可根据具体情况进行调整和修改。
1. 确定测量目标在开始测量之前，需要明确所需测量的零部件的目标参数。
这些参数可以是尺寸、形状、表面光洁度或其他特性。
2. 选择测量工具和设备根据测量目标，选择适当的测量工具和设备。
常见的测量工具包括游标卡尺、千分尺、对晶试纸、光学投影仪等。
确保所选工具和设备的精度和精确度符合要求。
3. 准备工作在开始测量之前，进行一些准备工作。
这包括清洁和校准测量设备，以确保测量的准确性和可靠性。
还需要准备一些额外的工具和设备，如标记笔、放大镜和样本收集容器等。
4. 进行测量按照事先确定的测量目标和选择的测量工具，对零部件进行测量。
确保在测量过程中保持准确性和一致性。
可以使用多个测量点进行测量，以确保结果的可靠性。
4.1 直接测量直接测量是最常见的一种测量方法，通过使用游标卡尺、千分尺等直接测量零部件的尺寸和距离。
4.2 光学测量光学测量是一种精确而非接触的测量方法，通过使用投影仪、显微镜等光学设备来测量零部件的形状和表面特征。
4.3 化学测量化学测量可以用于测量零部件的化学成分和特性。
例如，可以使用对晶试纸来检测溶液的酸碱性。
5. 记录和分析数据在完成测量后，将测量数据记录下来。
可以使用电子表格或专用的测量数据软件进行记录和分析。
对数据进行统计和分析，以便评估零部件是否符合要求。
6. 制定控制措施根据测量结果，制定相应的控制措施。
碎步测量具体步骤
碎步测量具体步骤[ 标签：碎步,步骤 ] 需要准备什么仪器？碎步测量时须注意的各项细节！乧回答:1 人气:48 提问时间:2010-06-23 10:40 答案碎部测量是指基于控制下直接进行散点测量。
如地形测测绘，在导线点测量叫控制测量，而将仪器架设在控制点上进行各地形点采集则叫碎部测量。
地形图碎步测量要点1.首先应熟悉仪器。
2.在平原地区，野地地形较简单，但主要沟坎不可放过，因地势较平坦，高程点可以稀一些，但有明显起伏的地方， 高处应延坡走向有一排点，坡下有一排点，这样画出的等高线才不会变形，画上沟坎后，等高线钻进沟坎，这样等高线才不会相交。
平原地区的房屋应在一排房的两边控制，不可以用短边两点和长边距离画房，那样误差太大。
有必要时该上房则上房，可以得到事半功倍的效果。
有些地方无法看到，可用仪器把周围打出来，里面的用钢尺量，不要以为钢尺量的不准，实践证明，量出来的和测的一样准，而且可以提高效率。
测图时一定要注意电杆的类别和走向以及是否有地下接口。
有的电杆上边是输电线，下边是配电线或通讯线，应画主要的。
成行的电杆不必每一个都测，可以隔一根测一根或隔几根测一根，因为这些电杆是等间距的，在做内业时可用等分插点画出，精度也很高，但有转向的电杆一定要测。
道路要测一边，量出路宽，这样画出来才好看。
地下光缆不可放过，但有些光缆，例如国防光缆须经某些部门批准方可在图上标出。
3.在测山区时，主要是地形，但并不是点越多越好，做到山上有点，山下有点，确保山脊线，山谷线等地性线上有足够的点，这样画出的等高线才想且不变形。
在山区特别是在半山腰建的房子， 要把周围的大坎画出，这样在图上才可看出房屋是一层层的，有立体感。
在山区测图最好在山顶或半山腰设站，这样可以减少搬站，效率高。
4.测量员要对各种地形地物有一个总体概念，知道什么地物由几个点画出，一般点壮物一个点，线壮物两个点，圆形建筑物三个点，矩形建筑物四个点……这也是对测图软件的熟悉程度。
碎部测量
碎部测量简介碎部测量就是测定碎部点的平面位置和高程。
碎部测量（detail survey）是根据比例尺要求，运用地图综合原理，利用图根控制点对地物、地貌等地形图要素的特征点，用测图仪器进行测定并对照实地用等高线、地物、地貌符号和高程注记、地理注记等绘制成地形图的测量工作。
碎部点的选择和碎部测量的方法一、碎部点的选择前已述及碎部点应选地物、地貌的特征点。
对于地物，碎部点应选在地物轮廓线的方向变化处，如房角点，道路转折点，交叉点，河岸线转弯点以及独立地物的中心点等。
连接这些特征点，便得到与实地相似的地物形状。
由于地物形状极不规则，一般规定主要地物凸凹部分在图上大于0．4mm均应表示出来，小于0．4mm时，可用直线连接。
对于地貌来说，碎部点应选在最能反应地貌特征的山脊线、山谷线等地性线上。
如山顶、鞍部、山脊、山谷、山坡、山脚等坡度变化及方向变化处。
根据这些特征点的高程勾绘等高线，即可得地貌在图上表示出来。
二、经纬仪测绘法经纬仪测绘法的实质是按极坐标定点进行测图，观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎部点的方向与已知方向之间的夹角、测站点至碎部点的距离和碎部点的高程。
然后根据测定数据用量角器和比例尺把碎部点的位置展绘在图纸上，并在点的右侧注明其高程，再对照实地描绘地形。
此法操作简单，灵活，适用于各类地区的地形困测绘。
操作步骤如下：1．安置仪器于测站点A(控制点)上，量取仪器高I填入手簿。
2．定向置水平度盘读数为0°00′00″，后视另一控制点B。
3．立尺立尺员依次将尺立在地物、地貌特征点上。
立尺前，立尺员应弄清实测范围和实地情况，选定立尺点，并与观测员、绘图员共同商定跑尺路线。
4．观测转动照准部，瞄准标尺，读视距间隔，中丝读数，竖盘读数及水平角。
5．记录将测得的视距间隔、中丝读数、竖盘读数及水平角依次填入手簿。
对于有特殊作用的碎部点，如房角、山头、鞍部等，应在备注中加以说明。
碎步测量
碎部测量一．概念碎步测量：以控制点为基础，测定地物、地貌的平面位置和高程，并将其绘制成地形图的测量工作。
碎部点：碎部测量中，地物的测绘实际上是地物平面形状的测绘，地物平面形状可用其轮廓点（交点和拐点）或中心点来表示，这些点被称为地物的特征点（碎部点）。
这些点被称为地物特征点碎部测量实质：测绘地物和地貌碎部点平面位置和高程。
碎部测量工作两个过程：一是测定碎部点的平面位置和高程，二是利用地图符号在图上绘制各种地物和地貌。
碎部测图方法：平板仪测图、经纬仪测图等传统测图、地面数字测图及航空摄影测量等。
2.传统测图传统测图实质：即图解测图，通过测量将碎部点展绘在图纸上，以手工方式描绘地物和地貌，具有测图周期长、精度低等缺点，主要适用于小区域、大比例尺的地形测图。
方法：平板仪测图、经纬仪测图传统测图工作程序：①在收集资料和现场初步踏勘的基础上，拟定技术计划；②进行测区的基本控制测量和图根控制测量；③进行测图前一系列准备工作，以保证测图工作顺利进行；④在测站点密度不够时要对测站点进行加密；⑤逐点完成碎部测图工作；⑥进行图边测图和野外接图；⑦组织检查和验收；⑧野外原图整饰及清绘等工作二.测图方法（一）传统测图1.准备工作：资料准备：包括收集测图规范、地形图图式、控制点成果以及任务书和技术计划书等。
仪器与工具准备：种类繁多，小物件较多，认真准备，以免遗漏，对测图仪器按规定进行检查、检验与校正，使其能满足测图要求。
图板准备：图纸的准备、绘制坐标格网和展绘控制点。
经纬仪测图所用图纸：一面打毛的聚酯薄膜，其厚度为0.07～0.1mm，并经过热定型处理。
具有伸缩性小、无色透明、不怕潮湿等优点，便于使用和保管。
测图前，要将控制点展绘在图纸上，首先在图纸上精确绘制直角坐标格网，大比例尺地形图采用10×10cm方格网。
坐标格网绘制可采用绘图仪、专用格网尺等工具进行。
坐标格网绘制好后，必须进行检查，检查内容：方格网长对角线长度与理论值之差应小于0.3mm；各小方格的顶点应在同一条对角线上，小方格的边长与其理论值之差应小于0.1mm；图廓边长与其理论值之差应小于0.2mm。
全站仪碎部测量步骤
全站仪碎部测量步骤全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程等领域。
在使用全站仪进行测量时，我们需要进行一系列的步骤来确保测量结果的准确性和可靠性。
本文将介绍使用全站仪进行碎部测量的步骤。
步骤一：准备工作在开始使用全站仪进行碎部测量之前，我们需要进行一些准备工作：1.选择合适的测站位置：测站位置应远离干扰源，并且具有良好的视野，以确保全站仪可以正常测量。
2.设置基准点：选择一个相对稳定且不易移动的基准点，可以利用临时固定物体（如三脚架）固定在地面上。
3.安装全站仪：根据全站仪的使用说明书，将全站仪安装在三脚架上，并进行水平调整和校准。
步骤二：设定测量参数在进行碎部测量之前，我们需要设定一些测量参数，以确保测量结果的准确性。
1.设定大地坐标系：根据实际情况选择适当的大地坐标系，并将其设定在全站仪上。
2.设定测量单位：根据需要，设定测量单位为度、分、秒或者弧度，并将其设定在全站仪上。
3.设定测量精度：根据实际需求，设定测量精度，并将其设定在全站仪上。
步骤三：测量控制点在进行碎部测量之前，我们需要先测量一些控制点，以便后续的测量可以参考和校正。
1.设定测量模式：将全站仪设定为测量模式，并将其指向控制点。
2.观测控制点：使用全站仪观测控制点的坐标，并记录下观测数据。
3.校正观测数据：根据观测数据，进行数据校正和处理，以消除误差和提高测量精度。
步骤四：测量碎部在完成控制点的测量之后，我们可以开始进行碎部的测量。
1.设定测量模式：将全站仪设定为测量模式，并将其指向碎部位置。
2.观测碎部点：使用全站仪观测碎部点的坐标，并记录下观测数据。
3.数据处理：根据观测数据，进行数据处理和计算，得到碎部点的坐标和测量结果。
步骤五：验证和校正在完成碎部测量之后，为了确保测量结果的准确性，我们需要进行验证和校正。
1.进行交会测量：使用全站仪对测量结果进行交会测量，以比较和验证测量结果的一致性。
2.进行校正：如果有必要，根据交会测量的结果，对测量结果进行校正和修正。
碎部测量
碎部测量§7-4 碎部测量的方法一、碎部点的选择二、经纬仪测绘法三、增补测站点四、注意事项五、地形点的分布与最大视距一、碎部点的选择一、碎部点的选择碎部点：地物特征点，地貌的特征点。
(一)地物的特征点的选择特征点：指决定地物形状的地物轮廓线上的转折点、交叉点、弯曲点及独立地物的中心点等。
如房角点、道路转折点、交叉点、河岸线转弯点等一般规定：主要地物凸凹部分在图上大于0.4(0.5)mm均要表示出来，小于0.4mm，可以用直线连接。
立尺：立尺员把标尺立到地形、地貌特征点上。
（1）“地物”取“轮廓转折点”。
§7-4 碎部测量的方法自学——供参考：地物——地球表面上自然和人造的固定性物体。
1、地物测绘要求：依比例表示的地物，将其正射投影位置的几何形状相似地描绘在图上，或将其边界位置表示在图上，边界内绘上相应符号；不能依比例表示的地物，在图上以相应的地物符号表示在地物中心位置；根据规定的比例尺，按规范和图式的要求综合取舍；测定地物形状的特征点（拐点）。
2、居民地测绘测图比例尺不同，综合取舍不一样；外围轮廓准确测绘，内部主要街道及较大的空地应区分出来；散列式居民地、独立房屋应分别测绘；一般只测绘房屋的三个角或相邻的两角顶并量取房屋宽度。
3、道路测绘①铁路：标尺应立于中心线上，直线立尺稀，曲线立尺密；附属物按实际位置测定。
路堤测绘路堑测绘3、道路测绘①铁路：②公路：一律按实际位置测绘。
立尺位置：中心、两侧、一侧立尺、一侧实量宽度。
转弯、交叉处尺点密，附属物实测。
路堤、路堑：测绘方法同铁路。
大车路：立尺于道中心，按图式绘制。
小路：视其重要程度综合取舍，弯曲程度综合取舍，与田埂重合不绘田埂。
4、管线的测绘架空管线转折处的支架塔柱实测，直线部分用视距长度图解确定；塔柱上有变压器时其位置按其与塔柱的相应位置绘制；电线和管道按符号绘制。
5、水系的测绘无特殊要求时均以岸边为界，如要求测水涯线、洪水位、平水位，按要求在调查研究的基础上测绘。
碎部点的测绘原理及方法
一、测图前的准备工作
测区完成控制测量工作后，就可以测定的图根控 制点作为基准，进行地形图的测绘。 (1) 图纸准备 测绘地形图使用的图纸一般为聚酯薄膜。聚酯薄 膜图纸厚度一般为0.07～0.1mm，经过热定型处理 后，伸缩率小于0.2‰。聚酯薄膜图纸具有透明度 好、伸缩性小、不怕潮湿等优点。 图纸弄脏后，可以水洗，便于野外作业。 在图纸上着墨后，可直接复晒蓝图。 缺点是易燃、易折，在使用与保管时要注意防火 防折。
铅笔原图经检查合格后，应进一步根据地形图图 式规定进行着墨清绘和整饰，使图面更加清晰、合理 、美观。其顺序是先图内后图外，先注记后符号，先 地物后地貌。
4、记录、计算员一般由两人担任。记录应正确、工整、 清楚。碎部点的水平距离和高程均计算到厘米，完成一点 的计算后，应及时将数据报告绘图者。
5、绘图员应依据观测和计算的数据及时展绘碎部点，勾 绘地形图，并保持图面整洁，图式符号正确。
四、地形图绘制与检查
在外业工作中，当碎部点展绘在图上后，就 可以对照实地随时描绘地物和等高线。如果 测区范围较大，还应及时对各图幅衔接处进 行拼接，经过检查与整饰，才能获得符合要 求的地形图。
地物特征点一般是选择地物轮廓线上的转折点、交叉点，河流和道路的 拐弯点，独立地物的中心点等。 （2）地貌特征点的选择
最能反映地貌特征的是地性线（亦称地貌结构线：它是地貌形态变化的 棱线，如山脊线、山谷线、倾斜变换线、方向变换线等，例如，山顶的最 高点，鞍部、山脊、山谷的地形变换点，山坡倾斜变换点，山脚地形变换 点处 。 （3）碎部点间和视距的最大长度 碎部点间距和视距的最大长度一般应符合表7－1的规定。
对于小范围测图多采 用经纬仪配量角器测 图。
碎部测量的方法及实施步骤
碎部测量的方法及实施步骤1. 简介碎部测量是一项常见的工程测量任务，主要用于对碎石、碎砂等材料的尺寸进行测量。
本文将介绍碎部测量的方法及实施步骤，帮助读者了解如何准确测量碎部的尺寸。
2. 碎部测量的方法在进行碎部测量之前，我们需要选择适当的方法来测量。
以下是几种常用的碎部测量方法：•显微镜测量：适用于碎石、碎砂等细粒度材料的测量。
通过放大显微镜观察样品，并使用标尺或测量软件来测量样品中的颗粒尺寸。
•图像处理测量：适用于大颗粒碎石、碎砂等材料的测量。
通过拍摄样品的照片，并使用图像处理软件分析照片中的颗粒尺寸。
•筛网分析：适用于颗粒较大的碎石、碎砂等材料的测量。
将样品放入筛网中进行筛分，然后根据筛网的孔径大小统计不同尺寸颗粒的比例。
•激光测距：适用于颗粒较大的碎石、碎砂等材料的测量。
使用激光测距仪直接测量颗粒的尺寸，具有快速、准确的优点。
3. 碎部测量的实施步骤在进行碎部测量时，按照以下步骤进行操作可以保证测量结果的准确性：1.准备工作：确认测量工具的准确性和完好性。
根据需要选择合适的测量方法和工具，准备好所需的材料样品。
2.样品准备：对于颗粒较小的材料，可以直接取样；对于颗粒较大的材料，可以通过粉碎操作将其破碎成适当大小的颗粒。
3.测量操作：根据选择的测量方法，进行相应的测量操作。
对于显微镜测量，将样品放置在显微镜下，使用标尺或测量软件测量颗粒的尺寸；对于图像处理测量，拍摄样品的照片后，使用图像处理软件分析照片中的颗粒尺寸；对于筛网分析，将样品放入筛网中进行筛分，并记录不同尺寸颗粒的比例；对于激光测距，使用激光测距仪直接测量颗粒的尺寸。
4.数据处理：根据测量结果，进行数据处理和分析。
根据需要，可以计算平均尺寸、尺寸分布、颗粒比例等指标，并记录测量数据。
5.结果报告：根据实际需要，将测量结果整理成报告形式。
报告中应包括测量方法、测量数据、结果分析等内容，以便后续的分析和应用。
4.结论碎部测量是一项重要的工程测量任务，通过选择合适的测量方法和严格的实施步骤，可以准确测量碎部的尺寸。
碎部点的测量方法
碎部点的测绘方法所谓碎部点就是地物、地貌的特征点，如房角、道路交叉点、山顶、鞍部等。
大比例尺地形图测绘过程是先测定碎部点的平面位置与高程，然后根据碎部点对照实地情况，以相应的符号在图上描绘地物、地貌。
测量碎部点时，可以根据实际的地形情况、使用的仪器和工具选择不同的测量方法。
碎部点的测量方法有极坐标法、方向交会法、距离交会法等。
一、极坐标法极坐标法是根据测站点上的一个已知方向，测定已知方向与所求点方向的角度和量测测站点至所求点的距离，以确定所求点位置的一种方法。
如图6-17所示，设A、B 为地面上的两个已知点，欲测定碎部点（房角点）1、2、⋯⋯、n的坐标，可以将仪器安置在A点，以AB方向作为零方向，观测水平角β1、β2、⋯⋯、βn，测定距离S1、S2、⋯⋯、S n，即可利用极坐标计算公式（5-*）计算碎部点i ( i = 1、2、⋯⋯、n) 的坐标。
测图时，可按碎部点坐标直接展绘在测图纸上，也可根据水平角和水平距离用图解法将碎部点直接展绘在图纸上。
图6-17 极坐标法当待测点与碎部点之间的距离便于测量时，通常采用极坐标法。
极坐标法是一种非常灵活的也是最主要的测绘碎部点的方法。
例如采用经纬仪、平板仪测图时常采用极坐标法。
极坐标法测定碎部点时，适用于通视良好的开阔地区。
碎部点的位置都是独立测定的，因此不会产生误差积累。
值得一的是，由于全站仪的普及，它也可用于测定碎部点，这实际上也是极坐标法，不同的是它可以直接测定并显示碎部点的坐标和高程，极大提高了碎部点的测量速度和精度，在大比例尺数字测图中被广泛采用。
二、方向交会法方向交会法又称角度交会法，是分别在两个已知测点上对同一碎部点进行方向交会以确定碎部点位置的一种方法。
如图（6-18(a)）所示，A 、B 为已知点，为测定河流对岸的电杆1、2，在A 点测定水平角α1、α2，在B 点测定水平角β1、β2，利用前方交会公式（5-*）计算1、2点的坐标。
也可以利用图解法，根据观测的水平角或方向线在图上交会出1、2点，如图(6-18(b))。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容提要：
全站仪的设置 大比例尺地形图的测绘
（二）步骤
1、在控制点A安置全站仪，量取仪器高。 在控制点A安置全站仪，量取仪器高。 2、开机，按MENU键，进入主菜单 开机， MENU键 3、建立文件名，并将测站点A、后视点B的坐标及 建立文件名，并将测站点A 后视点B 仪器高输入。 仪器高输入。
4、定向：后视(盘左瞄准)控制点B，按meas键， 定向：后视(盘左瞄准)控制点B meas键
测量角度（或坐标）。 测量角度（或坐标）。 5、测量碎部点
全站仪设站的过程
演示软件 演示软件
3、跑棱镜：跑棱镜的人把棱镜放在地形、地貌特 跑棱镜：跑棱镜的人把棱镜放在地形、
征点上。 征点上。
（1） “地物”取“轮廓转折点”。 地物” 轮廓转折点”
5.35坚55.40 Nhomakorabea东
大
道
（2）地貌—取“地性线上坡度或方向变化点”。 地貌— 地性线上坡度或方向变化点”
地貌取点方法图
