ZQM2150移动模架使用说明及维修保养手册
移动模架操作规程

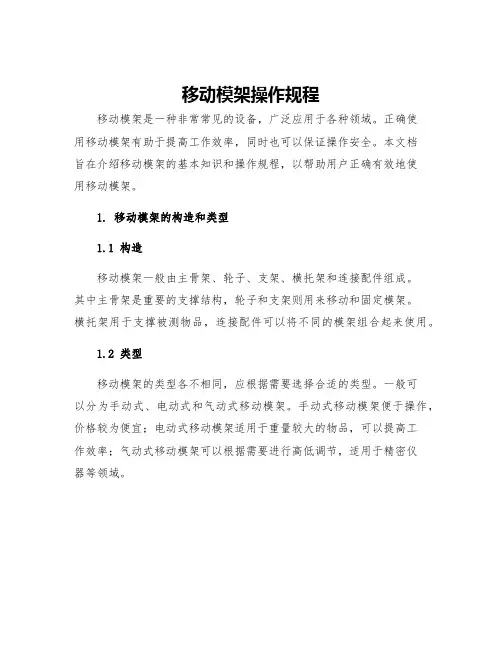

移动模架操作规程移动模架是一种非常常见的设备，广泛应用于各种领域。
正确使用移动模架有助于提高工作效率，同时也可以保证操作安全。
本文档旨在介绍移动模架的基本知识和操作规程，以帮助用户正确有效地使用移动模架。
1. 移动模架的构造和类型1.1 构造移动模架一般由主骨架、轮子、支架、横托架和连接配件组成。
其中主骨架是重要的支撑结构，轮子和支架则用来移动和固定模架。
横托架用于支撑被测物品，连接配件可以将不同的模架组合起来使用。
1.2 类型移动模架的类型各不相同，应根据需要选择合适的类型。
一般可以分为手动式、电动式和气动式移动模架。
手动式移动模架便于操作，价格较为便宜；电动式移动模架适用于重量较大的物品，可以提高工作效率；气动式移动模架可以根据需要进行高低调节，适用于精密仪器等领域。
2. 移动模架的基本操作2.1 移动模架的组装按照说明书，将主骨架、轮子和支架等组件组装好，连接配件可以选择根据需要使用。
组装好的移动模架应进行检查，确保连接牢固，轮子灵活运转。
检查后，可将横托架安装到主骨架上。
2.2 移动模架的调节移动模架应根据需要进行高低、前后和左右调节。
具体操作方法如下：•高低调节：根据需要选择合适的高度，松开支撑螺丝，将支撑架的高度调整到需要的位置，然后重新固定螺丝即可。
•前后调节：松开连接配件的螺丝，将模架向前或向后拉动即可调节。
•左右调节：调节左右方向时，需要松开连接配件的螺丝，将模架向左或向右拖动即可。
2.3 移动模架的移动和固定移动模架应根据需要进行移动和固定。
移动时应注意下列事项：•避免运行过快，以免摔倒或冲击到其他物品。
•不宜在斜坡上移动，以免翻倒。
•不要将轮子卡在障碍物上，以免造成轮子损坏或模架翻倒。
当需要固定移动模架时，应轻轻按下刹车器以固定轮子。
如果需要长时间固定移动模架，可以使用支撑架将模架支撑住，以免模架倾倒。
3. 移动模架的保养移动模架在日常使用中应进行适当的保养，以延长使用寿命，维护模架的性能。
移动模架检修方案
移动模架检修方案1. 简介移动模架是一种多功能的设备，用于在生产过程中移动不同种类的货物和物品。
为了保持其高效和安全的运行，定期检修和维护是至关重要的。
本文档将介绍一个移动模架检修方案，以保证其正常的运行和延长使用寿命。
2. 检查步骤2.1 清洁在进行任何检修之前，首先需要确保移动模架的表面干净并且没有杂物。
使用柔软的布料和适当的清洁剂将其外表面擦拭干净，以去除灰尘和污垢。
2.2 螺丝紧固检查移动模架的各个部件上的螺丝是否紧固。
如果发现松动的螺丝，应立即使用适当的工具将其紧固。
2.3 电源和电缆连接检查移动模架的电源线和各种电缆的连接情况。
确保连接牢固，并没有损坏或断裂。
如有发现问题，应及时更换或修复。
2.4 轮子检查轮子是移动模架的关键部件之一，需要定期检查。
确保所有轮子完好无损并能正常旋转。
对于发现异常的轮子，应该进行更换或修复。
2.5 刹车检查移动模架通常配备有刹车系统，以确保在停止时能够保持稳定。
检查刹车系统的功能性，确保能够有效工作。
如有异常，应进行维修或更换。
2.6 液压系统检查对于配备液压系统的移动模架，检查液压油的量和质量。
确保油箱中有足够的液压油，并且没有杂质。
必要时，更换液压油并清洗油箱。
同时，检查液压系统的全部管道是否完好，如有泄漏或损坏应立即修复。
2.7 控制器和电子部件检查移动模架通常配备有控制器和其他电子部件，用于控制其运行和交互。
检查控制器和电子部件的连接线是否完好、清洁，排除任何异常情况。
必要时，进行维修或更换故障的部件。
3. 周期维护除了定期的检修之外，移动模架还需要进行周期性的维护工作，以确保其长期可靠的运行。
- 定期更换润滑油，以保持移动模架的正常工作。
- 清洗和检查过滤器，以防止杂质进入机器，并保持其性能。
- 检查和校准传感器，以确保准确地控制移动模架的运行。
4. 安全提示•在检修和维护移动模架时，务必断开电源并遵循相关的安全规定。
•使用适当的工具和个人保护装备来进行工作，以防止潜在的伤害。
ZQM900移动模架造桥机使用说明书_I
客运专线32m简支箱梁ZQM900I移动模架造桥机使用说明书中铁武桥重工股份有限公司二○○七年五月在使用本造桥机之前请仔细阅读此“使用说明书”目录一、概述二、工作原理三、主要技术性能参数四、主要构造及功能五、电器系统六、液压系统七、施工工艺及注意事项八、检查和维护九、易损件及备件清单十、制20m及24m梁说明十一、首跨、末跨桥台施工说明十二、过连续梁及9.8m边墩施工说明十三、反向制梁及走行说明十四、附图一、概述：ZQM900I移动模架造桥机是为了配合客运专线32m简支箱梁在原位现浇的施工工法而设计制造的桥梁施工设备。
本机采用桥面下支承，利用两组钢箱梁支承模板，通过模板开合、模架纵移、横移、支腿自移等功能，实现对混凝土梁原位现浇、逐孔成桥的施工工法。
本机还具备反向行走及施工，过9.8米悬挂梁等优点。
具有操作简单、占用施工场地少、节约制架设备投资、造价相对低廉等特点。
尤其适用于特殊地形环境，如：桥址两边是隧道、深山峡谷、江河或湖泊滩地、跨越交通线路等。
名称含义: ZQM――移动模架造桥机，900――所制箱梁最大重量为900t。
客运专线的桥墩一般为矩形或圆端形墩，本机适用于墩高7.5m~20m；桥梁宽为13.4m，梁长为32.6m， 24.6m或20.6m。
二、工作原理：2.1、制梁：两组钢箱梁支承模板，在模板内现场浇注混凝土箱梁。
底模通过螺旋顶调整预拱度，侧模通过支撑螺杆调整线型，以保证梁型正确。
本机采用桥面下支承式，混凝土梁的重量及模架的自重通过四个顶升油缸传递到墩旁托架上，再通过墩旁托架下部立柱传至承台上。
2.2、脱模：四个顶升油缸收缩，模架整体脱模落于支承台车滑道上。
2.3、支腿自移：前、中、后扁担吊挂模架及前导梁，模架自重转至桥面、墩顶上，支腿卸荷。
利用垂直吊挂油缸使墩身两边的墩旁托架和支承台车脱离墩身，反钩装置钩住主梁轨道外侧，由纵移油缸步进式顶推使支腿向前方桥墩移位并安装。
2.4、模架移位：前、中扁担卸载，后扁担仍吊挂模架，松开横向联接系，模架对开成两组。
新移动模架安全操作规程及注意事项
新移动模架安全操作规程及注意事项移动模具是指可动的模具，其结构复杂，操作要求高，其安全操作规程和注意事项对确保操作人员的安全至关重要。
以下是新移动模架安全操作规程及注意事项：一、操作前的准备工作1. 确保操作人员已接受过正规的安全培训，了解移动模架的结构和工作原理，熟悉相关操作规程和注意事项。
2. 检查移动模架的完整性和稳定性，确认各部件无异常，固定螺栓、连接件是否紧固可靠。
3. 清理移动模架及周围的工作场地，确保环境整洁无障碍，避免杂物和人员阻碍作业。
4. 配备必要的个人防护用品，如安全帽、安全鞋、护目镜、耳塞等。
二、移动模架的操作规程1. 操作前应仔细阅读设备操作手册，了解工作原理和注意事项，根据要求进行操作。
2. 操作人员应熟悉控制系统和各操作按钮的功能，确保正确操作。
3. 在启动移动模架之前，应确认周围无人并进行标识，以防止他人误操作或意外伤害。
4. 操作时需保持专注，不得分散注意力，禁止在移动模架上吸烟、喝水或进行其他任何无关操作。
5. 移动模架启动后，应逐步增加速度，并控制移动速度，避免突然加速或急停，以免造成设备和人员伤害。
6. 操作时要注意模架的平衡，避免出现过分倾斜或偏移。
如发现不正常情况，应立即停机检查并排除故障。
三、移动模架的安全注意事项1. 禁止擅自改变移动模架的结构或功能，不得随意拆卸、移动或更换部件，如需维修或更换部件，应由专业人员操作。
2. 不得超载使用移动模架，应按照规定的负荷范围进行操作，以防止模架的结构变形或破坏。
3. 操作人员应正确使用安全绳索和附属设备，确保操作过程中的人身安全。
4. 禁止站在移动模架上工作，严禁在移动模架上进行打闹或嬉戏，杜绝发生意外事故。
5. 在不需要使用移动模架时，应及时将其停放在安全区域，并采取防盗措施，确保设备的完好性和安全性。
四、应急处理措施1. 操作人员应时刻保持警惕，发现危险或异常情况时，应立即停机处理，并及时报告上级主管。
ZQM1300下承式移动模架造桥机技术说明
ZQM1300下承式移动模架造桥机技术说明黄河公铁两⽤桥铁路简⽀箱梁ZQM1300下承式移动模架造桥机技术说明书中铁武桥重⼯股份有限公司⼆○○七年七⽉⼀、概述：ZQM1300型下承式移动模架造桥机是为了配合黄河公铁两⽤桥40m铁路简⽀箱梁在原位现浇的施⼯⼯法⽽设计制造的桥梁施⼯设备。
本机采⽤桥⾯下⽀承，通过模板开合、模架纵移等功能，实现对混凝⼟梁原位现浇、逐孔成桥的施⼯⼯法。
具有操作简单、功能完备、机械化程度⾼、占⽤施⼯场地少、节约制架设备投资、造价相对低廉等特点。
名称含义: ZQM―移动模架造桥机，1300―所制箱梁最⼤重量为1300t。
本机主要特点为：1、利⽤侧模和部分翼板模板做成钢箱，使承重和模板体系合⼆为⼀，可有效地节省材料。
2、钢箱梁⽀承在墩顶，⽀腿⼤⼤缩短，把宽墩对移动模架过孔的不利状况转化为有利的⼀⾯，有效利⽤了宽墩的条件。
3、不受地形、地质条件、⽔位的限制，常年均可施⼯。
4、施⼯周期短，由于模板跟承重钢箱梁是合⼆为⼀的，因此钢箱梁⾛⾏到位组拼后，底模和侧模即已装好，有效缩短了⼯期。
5、可重复利⽤。
可⽤于引桥其它标段的施⼯，也可经改制后做成其它的临时结构。
6、承重梁预拱，使砼浇筑完毕时的实际挠跨⽐达1/4000以下。
7、模板接缝少、刚度⼤，有利于提⾼砼的外观质量。
⼆、技术性能参数及技术规格：2.1 技术性能参数表2.2 技术规格2.2.1 移动模架造桥机的构件外部轮廓尺⼨满⾜交通运输部门、汽车运输条件的有关规定和要求，满⾜现场施⼯⽅便的要求，单件最⼤重量⼩于35t。
2.2.2 供应商负责现场指导安装及原位静载预压实验。
2.2.3 移动模架造桥机需要⼯⼈进⾏⾼空操作的部位及⾛⾏通道处均设计有符合安全⽣产规范要求的可靠的防护设施，以防⾼空坠物伤⼈及⾼空坠落的安全事故发⽣。
2.2.4 凡是桥梁主体结构（如墩⾝等）需要承受移动模架造桥机传来的竖向、⽔平等荷载时，均满⾜桥梁主体结构的承受能⼒。
移动模架安全操作规程
第一节移动模架安全操作规程第一条安装１、安装前应复测临时支墩的实际标高和涉及标高之间的误差,若误差较大时,要采取措施予以处理,比如在临时支墩上加垫钢板,但要注意油缸于横梁之间连接螺栓的长度｡２、各主梁接头均使用高强螺栓,8.8或10.9级均可,所用螺栓的长度､螺纹长度等尺寸要特别注意｡３、主梁与主梁之间和支腿上端与主梁刚接,中主支腿立柱各节之间,立柱与油缸之间的螺栓必须拧紧,结合面要求密实｡４、中支腿垂直支撑油缸的液压锁､进出油缸接头安装时朝外,以免过孔时碰伤液压锁､油缸｡５、注意检查各支腿,特别是中支腿与主梁连接部位的螺栓是否靠近焊缝,螺栓是否处于翘曲受力状态,若此应采取处理措施｡６、连接系或挑梁与主梁连接处若有个别螺栓孔位不对需要修孔时,应尽量修整连接系或挑梁下部的连接孔(上部连接孔螺栓受拉,下部孔位受压)｡７、连接系或挑梁连接处与主梁腹板应密贴,若有缝隙可用薄铁板塞死｡８、每侧半个外肋各节之间的螺栓在地面上一定要上紧,然后在吊在空中安装,该部位的螺栓要一次上好,施工过程中检修很不方便｡９、模板要对称安装,先装底模,再装两侧腹模和翼模｡１０、检查吊杆是否完全安装好:中间的连接器是否对中安装,吊杆上下两端的垫板､螺母是否上好,吊杆要顺直禁止横向剪切力作用,32根吊杆的张紧程度是否一致,吊杆两端伸出的长度是否足够长,PVC套管是否已套好,PVC套管两端是否密封好｡１１、主梁､连接系､挑梁､模板侧面等各处栏杆若栓接,要上齐上好,若焊接,要焊接密实牢固｡１２、主梁的盖板和腹板的材质均为16Mn,故主梁上面的栏杆､主梁中部的爬梯与主梁的焊接必须采用506焊条｡１３、内模下面的水平撑杆一定要对着框架安装｡１４、导梁各接头安装要求与主梁一样｡注意连接板密实,注意螺栓的尺寸､强度和安装方向｡１５、前辅助支腿安装后两侧的轮箱应平行,才能使在过孔时车轮承托主框架滚动运行,避免侧向力｡１６、前辅助支腿各处螺栓要上紧,各销轴､开口要安装好｡１７、最前端的连接系在过孔时作用重大,该连接系与两侧导梁之间的连接螺栓必须使用规定的规格,必须上紧,接合面必须密贴｡１８、调挂工钢走道悬于连接系下面,要求连接用的U 型螺栓必须按设计要求用弹簧垫圈双螺母防止松动｡１９、起吊下车与两个5吨电动葫芦要能准确实现各项控制功能｡２０、设计的梯子､栏杆､平台必须按照设计要求安装,禁止图省事少安装｡２１、主导梁底部的轨道在接头处如果存在错台,在过孔移位时该部位走行到前辅助支腿时会因此产生震动和水平推力,十分危险,所以安装完毕后,一定要检查轨道情况,错台的地方用砂轮机研磨修整｡２２、模架首次安装完毕部分结构连接部位会存在缝隙,因此预压完毕后应再次对所以螺栓紧固｡２３、模架在安装过程中注意了解当地的天气情况,特别是主框架没有完全形成之前,如果出现台风等恶劣天气,需要采取特殊措施保障模架安全｡第二条过孔１、过孔前对模架各连接处和各焊接处进行一次全面检查,发现十分有松动螺栓和开裂焊缝,做到及时紧固和维修｡２、过孔前对电气系统和液压系统进行一次全面检查,发现各操作系十分失灵､漏电､漏油｡３、过孔前对模架的上下､左右､前后各处进行详细检查,若有影响模架前移的障碍物,要进行清理或拆除｡４、终张拉后才允许过孔,终张拉的束数需经过项目部技术人员验算确认,保障混凝土梁能承受过孔荷载｡５、左右横移油缸应同步打开,两侧油缸同步偏差不大于横移油缸的一个行程｡６、调整中支腿的高度,使前辅助支腿托辊与轨道间的间隙适当｡７、在线路的直线段若需纠偏或者在曲线段需要调整整机前进方向时,用前辅助支腿下面的偏移装置,通过千斤顶使前辅助支腿偏移到正确位置;同时,前辅助支腿带动导梁前端偏移,使整机偏移一定角度｡８、按下后行走机构电动机的启动按钮,驱动模架前移过孔,刚开始可以先走约30cm,行走过程中注意观察前支腿有无异常,停机观察主梁和导梁有无问题,若无问题则继续过孔｡９、在过孔过程中若有问题,司机应立即停机处理,若正常过孔向停机观察,停机位置最好选在使得前辅助支腿让过导梁接头于整个梁的中点｡１０、过孔快结束时,最后一米一定要按点动按钮前进,并且在钢轨上设置木楔子､铁鞋或其他安全限位装置｡１１、过孔结束后,前辅助支腿与中支腿位于同一桥墩上｡１２、中主支腿下支垫安装操作规程移动模架中主支腿在浇注状态,单腿最大荷载达370吨,其下支垫的安装质量要求高,影响大,基本原则是保证钢支座与垫石同时均匀承载｡具体操作规程如下:1)把混合料(细砂:水泥等于2:1或3:1,细砂过筛)摊铺在墩顶相应位置上,再在其上放置一块薄钢板(5×650×400),时速350km 客运专线铁路 DSZ32m/900t 上行自行式移动模架使用说明书测量钢板两端到垫石上平面的距离,使两端距离相等,并使钢支座安放后其上平面略高于垫石上平面,约高3-4mm｡2) 撤掉薄钢板(5×650×400),安放钢支座｡3) 把同样的混合料摊铺于垫石上,用靠尺以钢支座上平面为基准把垫石上的混合料刮平｡4)在钢支座上､垫石的混合料上安放同样厚度的调整钢垫板,钢支座上的调整钢垫板居中放置,垫石上的调整钢垫板边缘距垫石边缘4-5cm,以免把垫石边缘压溃｡5) 在两块调整钢垫板上安放硬质橡胶板｡6) 启动液压系统,使400吨油缸支撑于硬质橡胶板上｡说明:铺混合料的目的是保证已浇注的混凝土均匀受力,应尽量薄一些;为防止雨水对混合料的冲刷,可用沙浆在钢支座周遍覆盖;若垫得较厚,要用木框把混合料围起来｡__第三条移动模架操作注意事项操作人员必须仔细阅读说明书,特别是涉及安全防范部分｡错误使用起重装置､对设备缺乏适当的维护､以及维修方法不当等都是严格禁止的,因为这些做法都会给参与工作的所有人员和设备本身带来危险｡用户应根据现场及自身实际情况,制订详细可靠的移动模架安全操作规程｡1､ DSZ32m/900t 移动模架是一种现场现浇施工的专用设备,现场拼装､使用过程中各种作业必须分工明确,统一指挥,要设专职指挥员､专职操作员､专职电工､专职技术员和专职安全检查员,要有严格的施工组织及安全防范措施,以确保施工安全,具体要求如下:指挥员:1名,熟悉移动模架及桥梁施工作业的基本原理和要求,并有一定组织指挥能力,熟悉指挥信号,安全意识强,责任心强｡技术员和安全检查员:2名,熟悉移动模架及桥梁施工作业的基本原理和要求,对移动模架施工作业前进行技术和安全检查,消除隐患｡电工:2 名,熟悉移动模架电路图基本原理和要求,并能在实际工作中迅速排除故障,业务熟练且反应敏捷者可担任和负责移动模架的操作｡起重工:2名,具备多年从事起重工作经验,责任心强,具备一定的力学知识,熟悉起重工操作规程和安全规程｡液压工:2 名,熟悉移动模架液压系统基本原理和要求,并能在实际工作中迅速排除故障,业务熟练且反应敏捷者也可担任和负责移动模架的操作｡辅助工:15 名,具备一定文化知识,熟悉移动模架和桥梁施工｡2､移动模架现场拼装完毕后,要进行全面安全检查,确认合格后才能时速350km 客运专线铁路 DSZ32m/900t 上行自行式移动模架使用说明书正式投入使用｡1)各部件是否安装正确,各处连接是否紧固｡2)栏杆､梯子､平台等安全设施是否安装齐全､牢固｡3)对液压系统进行检查｡4)对电气系统进行检查｡3､对移动模架各工种人员必须进行上岗前安全技术培训和考核,特殊工种必须持证上岗｡4､移动模架每施工完一孔要进行一次全面检查,发现问题及时处理,并办理签认记录手续｡5､风力≥6级时,严禁进行过孔作业;风力≥8 级时,严禁进行混凝土浇注作业;风力≥8 级时,必须保证移动模架处于整机合拢并连接完毕状态;风力≥11 级时,应停止任何施工作业,切断电源,并拉必要的缆绳｡6､移动模架的所有移位1)必须在有关技术人员的监视下进行｡2)必须检查所有影响移位的约束是否解除､移动方向是否有障碍｡3)必须基本同步,并注意纠偏｡7､所有机构相对运动(面)处,应涂3号钙基润滑脂｡8､所有精轧螺纹钢筋不得有任何损伤｡9､在混凝土张拉到足以克服自重后,可将模架整体下落20mm 左右;以减少模架上弹对混凝土的不良影响｡1 0､应经常检查各处连接螺栓是否松动｡时速350km 客运专线铁路 DSZ32m/900t 上行自行式移动模架使用说明书1 1､液压系统:1) 启动液压泵之前,检查截止阀是否关闭､换向阀是否在中位｡2) 启动液压泵,检查系统压力是否正常,管路是否有渗油｡3) 每施工一孔,垂直油缸注意进行排气｡4) 操作各阀时应注意所对应的油缸､动作或方向,严禁出现误操作｡5) 胶管拆开后应有保护措施,严禁任何杂质进入其内部｡6) 当泵站不使用时,应及时切断电源｡7) 经常检查液压油路钢管､胶管､接头的螺栓是否完全紧固｡避免漏油现象发生｡8) 经常检查系统中各种液压滤清器的滤芯与空气滤清器的滤芯是否堵塞｡9) 经常检查液压油的油位是否达到要求,工作中也要时刻注意油位的变化,10) 一旦发现油液不足,应马上补充,避免油泵吸空,形成真空,从而烧坏液压油泵,造成不必要的损失｡11) 液压系统能否正常地工作,完全依赖于各个液压元件的工作状态,而各个液压元件的工作状态,取决于联系它们之间的油液清洁度和温度｡因此,操作人员时刻注意各个液压系统油液的清洁,保持油的温度在设定的范围内｡12) 若系统出现问题,应首先仔细阅读液压原理图,搞清楚各元件的功能后,研究出现的问题,等原因明了后,才能进行各个元件时速350km 客运专线铁路 DSZ32m/900t 上行自行式移动模架使用说明书的清洗､调节或更换,以免造成严重不良后果｡13) 拆卸运输或重新组装时,应将拆卸下来的各种钢管或胶管进行密封(油堵堵塞);组装时注意清洁,防止污物进入管道,损坏系统中的液压元器件｡14) 在油缸附近进行焊接或切割或打磨作业时,必须对油缸的活塞杆进行必要的防护,以防止活塞杆表面损伤｡15) 浇筑混凝土前必须对油缸的活塞杆进行必要的防护,以防止活塞杆表面粘上灰浆｡1 2､电气系统:1) 当设备在运行过程中出现异常现象时,必须立即停车,查找原因,排除故障,严禁设备带病运行｡2) 电气系统出现故障需进行检修时,必须切断电源,严禁带电作业｡3) 电气系统的各种故障必须由专业电工或专职维修人员检修处理,严禁其它人员擅自进行检修和改动｡4) 操作人员应严格按照操作规程进行各项操作,严禁擅自违反､省略､更改操作规程,以确保设备正常运行及现场人员的安全｡5) 操作人员必须听从现场施工指挥人员的统一指挥进行相应的操作,严禁凭个人想象或主观臆断盲目操作｡6) 非操作人员严禁擅自启动或操作各种控制按钮｡7) 各项动作运行开始前,操作人员必须首先鸣响电铃,以示现场人员各就各位,准备进入工作状态｡8) 避免在雷雨天气使用设备,遇到雷雨天气时,首先停掉设备总电时速350km 客运专线铁路 DSZ32m/900t 上行自行式移动模架使用说明书源,并应将设备停放到设有接地线的地方,将设备用预备的接地线直接接到接地桩上,同时工作人员不要逗留在设备上｡9) 设备启动前,应注意检查所有电气设备是否安全,各急停按钮是否回到工作位置,各个操作开关是否在零位｡10)不到万不得已,应尽量避免使用急停按钮｡11)不得在超出允许风速恶劣天气下操作设备｡1 3､操作人员必须听从指挥人员的统一指挥,严禁出现误操作｡1 4､移动模架移位前,非操作人员严禁进入现场,更不允许随意启动或操作各种控制元件｡1 5､临时支架的基础应坚实可靠,能达到设计要求的容许承载力;1 6､拼装时各个支点标高必须按图纸标注尺寸控制,误差不超过10mm;特别注意标高不得超高;要留有安装或拆除主梁下盖板接头螺栓及节点板的空间;1 7､主机过孔时,在主机接头通过前支腿托辊时必须仔细观察,察看有否卡滞;1 8､吊挂模板外肋用的Φ32 高强度精轧螺纹钢筋应旋紧｡加载后吊杆伸长量理论值为6mm｡1 9､安装φ32 精轧螺纹钢时,注意应顺直,禁止受横向剪力作用｡2 0､用竖向支承油缸顶升模架时,严禁在最高位锁紧油缸,否则难以脱模｡操作时可先顶至最高位,再落下至少3 毫米｡油缸回落时,机械锁紧螺母与缸筒间隙应保持在30mm 左右｡2 1､浇注砼状态,吊挂外肋中间的对接法兰,上部必须顶紧｡时速350km 客运专线铁路 DSZ32m/900t 上行自行式移动模架使用说明书2 2､高空作业务必带好安全带｡2 3､操作人员不能正对着张拉千斤顶站位,以防意外｡2 4､浇注砼状态,应注意保护油缸的活塞杆,可将活塞杆缩回或加以覆盖,防止砼落于活塞杆上｡2 5､模架经过一次循环作业,须有专人对设备进行全面的检查与处置｡2 6､浇注状态时中主支腿的垂直油缸按下图支垫,要求严格执行:。
移动模架使用说明
在使用本移动模架之前,请务必读懂本手册!目录1、概述 (1)1.1名称说明 (3)1.2适用工作范围 (3)1.3适用工作环境 (4)2、设计标准、规范及依据 (4)3、造桥机简介 (4)3.1造桥机主要技术参数 (4)3.2造桥机的主要特征 (5)3. 3造桥机主要结构及功能 (6)4、造桥机现场拼装与试验 (13)5、工作原理、工艺、施工周期和人员配置 (22)5.1主要工作原理 (22)5.2施工工艺流程 (23)5.3施工周期和劳动力组织 (25)6、 MZ32造桥机应用操作规程 (27)6.1 概述 (27)6.2 一般规程 (27)6.3 操作要求及外模安装及调整、注意事项 (30)6.4 内模系统装、脱、运、装操作规程及注意事项 (33)6.5 脱外模操作 (37)6.6 纵移操作规程 (40)6.7 前跨就位操作 (44)6.8 其它操作注意事项 (53)6.9 其它机型之补充说明 (55)7、造桥机的维修与保养 (56)8、备品备件、随机专用工具 (61)9、关于B型和C型 (62)10、附简要图册 (64)客运专线MZ32移动模架造桥机操作说明书1 概述客运专线32m跨简支预应力混凝土箱梁为双线铁路梁。
一般桥墩宽8.4m、厚3.0m、墩身高3m～25m；梁长32.6m、梁高280～300cm、梁底宽574cm、梁顶宽1300cm；梁重不超过900t。
采用移动模架原位现浇施工，用下行式方案的我们称之为MZ32移动模架造桥机。
1.1 名称说明名称：MZ32 A（B）（C）移动模架造桥机“MZ”……模架造桥机。
“32”……现浇梁跨为32米。
A：为标准型B：为宽墩型C：为矮墩型本说明书主要叙述A型。
1.2 适用工作范围本造桥机适用于客运专线32m、24m跨简支预应力混凝土箱梁为双线铁路梁的施工。
特别说明：本说明书所强调的有关操作问题必须遵守；但可能未言及所有的使用问题，则有关造桥机的其它技术文件、纪要等技术要求均是用户应遵守的条款，同时一般安全规定亦是要遵循的规程。
移动模架检修保养制度
设备维护保养规程及责任人编制：闫飞复核：常海明中铁十二局甬台温铁路工程指挥部第四项目部二〇〇八年六月设备维护保养规程及责任人一、移动模架检修保养的制度主要有两方面，1、抓“三级四检”降低设备故障，三级”项目部、安质部班组对设备的三级检查。
四检是技术部的月检；安质部的周检；设备专业管理人员和维修工的日检；岗位操作人员的点检。
在“三级四检”中，项目部的专业管理人员到现场，对设备管理人员和维修工的日检和设备保养情况进行检查和督导，引导员工循规守纪和严格执行操作规程。
设备管理人员和维护保养人员在巡检中，发现异常情况立即停机，采取用“看、听。
测。
摸、查、”对模架的各个部位进行检查。
查找原因，进行整改。
消除安全隐患。
杜绝事故的发生2、抓好设备润滑的“五定”、“三过滤”。
润滑是设备维护保养重要手段。
在设备的润滑中我们主要抓了三点：一是细化职责和制定润滑标准，做到“五定”，即：定人员，定时间，定注油点、定油量、定油质。
使岗位人员明确所属设备的润滑点及润滑油种类并以图表的形式上墙，做到了点点有人管，事事有专责；二是，在设备集中的地方设立了四个润滑站，配备和完善了润滑工具。
润滑油做到了三级过滤，即大捅到小桶、小桶倒油壶、油壶到设备的润滑点；三是制定了考核制度二、移动模架检修保养项目（一）液压部分1、液压缸的使用的工作油的粘度为29-74mm2S,推荐使用ISOVG46抗磨液压油。
工作油温在-20-80范围内。
在夏季高温季节时。
可选用较高的46号液压油液，冬季温度较低时，用粘度较低的32号液压油。
2、液压缸要求系统过滤精度不低于80要求，要严格控制油液污染，保持油液的清洁，定期检查油液的性能，并进行必要的精细过滤和更换新的工作油液。
3、安装时要保证活塞杆端连接头的方向与缸头，耳环的方向一致，并保证整个活塞杆在进退过程中的直线度，防止出现刚性干扰现象，造成不必要的损坏。
4、当液压缸安装上主机后，在运行试验中应检查油口配管部分和导向套处有无漏油，并应对耳环中关节轴承部位加油润滑。
移动模架操作规程
移动模架操作规程
一、操作人员必须经过培训，并且熟练掌握移动模架操作要领
二、人员接班时，应对液压系统和安全装置进行检查。
发现性能不正常时，应在操作前排除。
三、操作应按指挥信号进行。
对紧急停车信号，不论何人发出，都应立即执行。
四、工作中突然断电时，应将所有的控制器手柄扳回零位；在重新工作前，应检查移动模架动作是否都正常。
五、工作中突然断电时，自锁千斤顶的螺帽必须同时卸荷或持荷，防止偏载造成移动模架局部失稳。
六、当风力大于6级时，移动模架不能行走。
七、当移动模架出现下面情况时要停止操作：
①液压油表压力增大移动模架纵横不移动
②模板合模时压力接近额定值而对接上不能就位时
③推进棘块未进入限位孔中
④运行前检查结构或零部件发现缺陷或损伤
⑤工作场地昏暗，无法看清场地、被吊物情况和指挥信号等
⑥大风大雨恶劣天气。
移动模架造桥机安全操作规程
移动模架造桥机安全操作规程1. 前言移动模架造桥机是一种专业的设备，能够有效地完成桥梁建设的任务。
为保证工作安全，保障设备的正常运行，制定本规程。
2. 安全操作规程2.1 设备操作前的检查在操作设备前应对设备进行全面的检查，以确保设备运作正常，检查步骤如下：1.检查设备的液压、电气系统是否正常运转，电缆、软管是否损坏，保护装置是否完好。
2.检查设备的制动、稳定系统是否可靠。
3.检查设备是否在水平方向，防止因焊接或者设备磨损过度产生偏差；4.检查设备是否有异响或异常声音，不正常的情况应及时排除故障。
2.2 设备操作人员着装要求1.所有操作人员必须穿戴符合工作安全的工作服，并佩戴合格的安全防护服。
2.操作人员必须佩戴安全帽、安全口罩和安全护目镜。
3.操作人员手部必须佩戴防护手套，防止接触化学物质和其他危险物品时损伤手部。
2.3 设备操作细节1.所有操作必须先关机，然后执行相关步骤，关键时必须双人联动操作设备。
2.操作过程中必须保持清晰、清醒的头脑，严禁饮酒或者其他精神影响方面的行为。
3.在操作前必须进行预先评估，对安全隐患做出处理，不能对不确定的预期后果进行操作。
4.安装路径必须合理易行，保证设备的基础条件和周围空间达标量。
5.严格按照所规定的操作程序，不得擅自添加或减少操作步骤。
6.在操作期间，不得将设备的耐力一次性超过其额定范围。
7.在操作期间，严格遵循操作时间规定，不能将超时长的操作引入设备运行中。
3. 维护保养规程3.1 液压系统的维护液压系统是设备运作的重要组成部分。
因此，在设备运作前和运行期间，应该定期进行检查和保养，确保液压系统运行正常。
具体步骤如下：1.保持液压系统清洁，定时更换液压油。
2.定期检查液压管路、接头，若发现老化破损、泄漏等情况应及时更换。
3.定期检查液压油滤芯，若发现滤芯污染、损坏等情况应及时更换。
3.2 电气系统的维护电气系统是保证设备运行正常的关键。
为此，必须定期检查和维护电气系统。
移动模架安全操作规程及注意事项
移动模架安全操作规程及注意事项1. 引言移动模架是在建筑施工过程中常用的工具，用于支撑和搭建施工所需的支撑体系。
然而，移动模架的操作存在一定的风险，如果不按照规定的操作规程进行操作，可能会导致安全事故的发生。
因此，为了确保施工现场的安全，本文档旨在规范移动模架的安全操作，并提供一些注意事项供参考。
2. 安全操作规程2.1 搭建移动模架前的准备工作在搭建移动模架之前，需要进行一些准备工作，以确保施工现场的安全：•检查移动模架的组件是否完好无损，如有损坏需要及时更换；•确保搭建移动模架的地面平整且坚固，以防止模架变形或倾斜；•了解移动模架的使用规范和组装要求，并按照要求进行操作；•根据施工现场的实际情况，制定合理的搭建方案，明确工作分工和责任。
2.2 移动模架的搭建操作步骤搭建移动模架的操作过程应按照以下步骤进行：1.按照设计要求，在地面上标出移动模架的位置和尺寸。
2.将模架的组件按照规定的顺序进行组装，确保连接牢固。
3.在模架的四角设置支撑杆，调整支撑杆的高度，使模架水平。
4.安装水平仪，检查模架是否水平稳定。
5.安装可移动轮子，并锁定，确保模架不会意外移动。
6.完成模架的搭建后，进行一次全面检查，确保没有组件松动或变形的情况。
2.3 移动模架的使用注意事项在使用移动模架的过程中，需要注意以下事项以确保安全：•使用过程中要严禁站在模架上方，以防跌落事故的发生。
•禁止随意增加模架的高度或移除支撑杆，以避免模架倾覆。
•使用移动模架时，应避免移动过程中与人或其他物体碰撞。
•当移动模架需要经过施工人员集中活动区域时，需要提前告知相关人员，确保安全通行。
•在使用过程中，如发现模架出现变形或松动等情况，需要立即停止使用并进行检修。
2.4 移动模架的拆除操作步骤在施工完成后，需要进行移动模架的拆除工作。
拆除操作步骤如下：1.先移除模架上的任何存放物品，确保拆除过程中不会掉落或引发其他意外。
2.解除模架上的固定件，如螺栓或螺母。
新移动模架安全操作规程及注意事项模版（3篇）
新移动模架安全操作规程及注意事项模版第一章总则第一条为了确保移动模架的施工安全和人身安全，制定本规程。
第二条移动模架的施工单位和施工人员应当严格遵守本规程的要求，加强安全意识和安全管理，确保施工过程中的安全。
第三条本规程适用于移动模架的施工过程中的安全操作规程及注意事项。
第二章安全操作规程第四条移动模架的施工单位应当按照相关安全标准和规定进行施工，同时需要有合格的施工人员进行操作。
第五条施工前，应当进行安全技术交底，保证施工人员具备相关的安全知识和操作技能。
第六条施工前应严格检查移动模架的各个部件和连接处是否齐全牢固，确保不存在安全隐患。
第七条施工中应加强通风，保持施工现场空气流通，减少尘土与有害气体对施工人员的危害。
第八条施工现场应按照规定的施工区域进行划分，并设置明显的安全警示标识，禁止未经许可的人员进入施工区域。
第九条施工人员应穿戴符合安全规定的个人防护用品，并检查其完好性和适用性。
第十条施工人员应按照正确的操作方法，严禁攀爬移动模架的立杆。
第十一条施工人员应按照规定的顺序进行移动模架的拆卸，严禁同时进行多项操作，以免造成安全事故。
第十二条施工人员应当熟知移动模架的结构和特点，通过合理的布置和连接，确保移动模架的稳固性。
第十三条施工人员应遵守施工现场的指挥，积极配合其他施工人员的作业。
第十四条施工完成后，应及时清理施工现场，并对移动模架进行整理和检查，确保其安全可靠。
第三章注意事项第十五条使用移动模架的施工单位应定期对移动模架进行维护保养，检查各个部件的完好性和稳固性。
第十六条施工人员在进行移动模架的操作时应注意自身的安全，防止造成踩踏、滑倒等事故发生。
第十七条使用移动模架的施工单位应定期开展安全教育培训，提高施工人员的安全意识和安全技能。
第十八条移动模架的运输过程中应注意保持平稳，防止损坏移动模架的各个部件。
第十九条在移动模架施工过程中应遵守相关的安全操作规范，禁止违反规定的行为。
第二十条如发现有移动模架的安全隐患，应立即报告相关负责人，停止使用并采取相应的安全措施。
移动模架操作规程
移动模架操作规程操作规程是针对标准跨的过孔制定的，关于非标准的首跨和操作过程总体上分为脱模、开模、纵移、合模顶升。
下面的末跨过孔，则必须要吊车配合过孔。
人员配置：指挥员：1人；操作员：2人；观察检查人员：2人；配属人员：14人。
要求：所有参加人员熟悉该套移动模架的构造和操作方法，统一指挥，绝对不同意有误动作。
一、脱模准备工作：端模、散模拆掉，清理杂物，松开内模，梁跨完成预张拉和初张拉，解除影响外模床竖向下落的约束和临时设施。
1、启动液压泵站进行空运转，检查电液系统是否有故障，检查溢流阀压力是否为25MPa。
2、先启动梁跨的纵坡高处的两台泵站〔假设是无纵坡，则启动行走的前方两台泵站〕，同步向上顶升垂直油缸直至顶不动为止，下旋垂直油缸螺母，去除垫块和抱箍，去除的垫块和抱箍不能太多，只要能使垂直油缸可以下降50mm即可。
3、操作控制器，使前墩两个垂直油缸缓慢同步下降50mm。
此操作不能有误动作，同时控制下降速度，不同步不能大于30mm，观察有无其它异常状况。
4、在后墩处重复1、2、3、步骤，使后垂直油缸亦下降50mm。
5、重复1、2、3、4、的操作，直到外模床完全下落到支承上为止二、开模准备工作;①、清理杂物。
②、检查台车支承主梁的四个点是否在同一个水平面内，否则予以调整锁定台车，检查张拉过的精扎螺纹钢是否松动。
③、检查开关门是否坚持锁定状态。
④、拆卸底模中缝的所有连接。
⑤、拆卸主梁上支撑翼模的人字形撑杆。
⑥、松开底模边缝下的支撑法兰螺栓，将该支撑杆向横桥向外转动90后锁定。
⑦、拆卸梳形横梁接头处的所有螺栓连接；拆卸梳形横梁和主梁、支撑桁和主梁之间的连接销子；解除所有影响模床水平分开的约束。
⑧、检查梳形横梁开模的滑车系及其工作块，检查和拨动工作块的人员到达每个滑车系位置就位。
⑨、检查梳形横梁滑动副的油脂，不够的予以重新涂油。
1、所有油缸推移滑动系使工作块到达同一个棘孔位置。
2、统一下命令，同步向外推移油缸。
移动模架操作规程及安全措施
移动模架操作规程及安全措施汇报人：2023-12-21•移动模架概述•移动模架操作规程•移动模架安全措施目录•移动模架常见问题及解决方案•移动模架操作注意事项•移动模架未来发展趋势与展望01移动模架概述移动模架是一种可移动的支撑结构，通常用于桥梁、建筑等大型结构的施工中。
定义移动模架具有可重复使用、高效率、高精度、高安全性等优点，是现代工程建设中常用的设备之一。
特点定义与特点移动模架可用于桥梁的浇筑施工，包括上部结构和下部结构的施工。
桥梁施工建筑施工其他领域移动模架也可用于高层建筑、大跨度建筑等大型结构的施工中。
除了桥梁和建筑领域，移动模架还可应用于电力、水利、交通等领域。
030201随着技术的发展，移动模架将逐渐实现智能化，包括自动化控制、信息化管理等方面。
智能化环保意识的提高，移动模架将更加注重环保和节能，采用更加环保的材料和施工技术。
绿色化为了满足不同工程的需求，移动模架将向多样化方向发展，包括不同结构形式、不同施工工艺等。
多样化02移动模架操作规程检查移动模架各部件是否完好，有无松动、损坏等现象。
确认移动模架的轨道、滑轮、支撑等部位清洁无杂物。
检查液压系统、电气系统是否正常，油位、电压等参数是否符合要求。
操作前准备010204操作过程启动移动模架，使其沿轨道运行至合适位置。
调整模板间距，确保符合施工要求。
操作液压系统，使模板升降、合拢、张开等动作顺畅。
在操作过程中，密切关注移动模架的运行状态，确保其稳定、安全。
03检查移动模架各部件是否有损坏或松动现象。
检查模板间距是否符合施工要求。
检查液压系统、电气系统是否正常，油位、电压等参数是否符合要求。
对移动模架进行清洁，确保其外观整洁。
01020304操作后检查03移动模架安全措施操作人员必须经过专业培训，熟悉操作流程和安全规范，取得操作资格证书后方可上岗。
操作人员应配备合适的个人防护装备，如安全帽、安全鞋、防护手套等，以确保人身安全。
操作人员应了解紧急情况下的应急处理程序，能够迅速采取应急措施。
移动模架操作规程
移动模架操作规程1、钢主梁全长旁弯不大于1/2000，两组主梁轨道纵桥向应平行。
模架完全合拢时，左右两片主梁中心距10200±5mm；模架完全张开时，左右两片主梁中心距17700±5mm。
2、移动模架操作前必须检查各部件之间连接螺栓是否连接可靠，并抽查螺栓扭矩值。
（主梁间M24螺栓扭矩值700N·m，导梁与主梁间M30螺栓扭矩值700N•m，横联与主梁间M24螺栓扭矩值500 N•m）3、移动模架必须在箱梁预应力张拉完毕后方能落架、横移、过跨转移。
移动模架横移和纵移过跨时允许最大风力为7级。
混凝土浇筑时允许最大风力为7级。
4、移动模架转移过跨步骤：前方墩顶托架安装→落架→开模→主梁横移→纵移→主梁横移、合模→安装吊挂扁担梁→主梁顶升、调整预拱度→箱梁施工。
5、墩身两侧墩旁托架安装标高要求一致，其顶面与墩柱顶距离必须符合设计规定。
精轧螺纹钢筋要分多次张拉到位，单根钢筋的预紧力为30吨，并套双螺母保险。
6、移动模架落模前应先解除扁担梁吊挂精轧螺纹钢。
向上微调顶升油缸，解除四个顶升油缸机械锁紧螺母，机械锁螺母卸载。
四个顶升油缸同时缓慢下落，前后两组顶升油缸同步允差20mm。
7、主梁横移前先拆除底模板之间的中缝连接螺栓，然后自前、后向中间对称拆除每榀横联中间的螺栓。
同时操纵左右两侧支承台车横移油缸，两组模架分别向外横移3.75m。
两组模架左右横移误差不超过100mm，同侧横移误差不超过100mm。
8、两组模架主梁不允许同时纵移，但应纵移距离差控制在2米内，并随时纠偏。
在纵移过程中严密监视支承台车的位置，防止主梁与台车滑道卡死；并随时观察墩旁托架顶块是否密贴，模架动作是否平稳。
纵移时各部应有人观察和监护，在纵移至前端或后端最大悬臂处时，应特别注意。
9、纵移到位后，按横移方法，使两组模架向内横移合拢，联接底模及横联的中部连接螺栓。
解除顶升油缸与支承台车的连接，顶升油缸落位于墩旁托架上，将模架顶升至制梁标高。
移动模架操作规程及安全措施
经验总结与建议
经验总结
通过对成功案例和失败案例的分析，可以发现移动模架操作 的关键在于遵守操作规程，确保组装、调试和运行的质量和 安全。同时，加强施工现场管理和监督也是非常重要的。
建议
为了提高移动模架操作的成功率和安全性，需要加强操作人 员的培训和考核，确保他们熟悉操作规程并具备相应的技能 和素质。此外，加强施工现场管理和监督也是必不可少的。
建立材料质量档案，记录材料的供应商、检验结果等信息，以便后续追 溯和管理。
安装精度控制
根据设计图纸和安装规范，制定详细的 安装计划和步骤。
在安装过程中，使用专业的测量设备和 对安装完成的移动模架进行全面的检测
工具，确保安装精度符合要求。
和校准，确保其运行平稳、无偏斜。
运行稳定性控制
在运行过程中，定期对移动模架进行检查和维护，及 时发现并解决潜在问题。
安全检查与维护
定期对移动模架进行安全检查，确保其结构完整、性能良好，包括但不限于支架、 模板、支撑等部件的检查。
定期对移动模架的电气设备、安全装置进行检查和维护，确保其正常运转和有效性 。
对检查中发现的问题及时进行维修或更换，确保移动模架的安全使用。
安全操作规范
操作人员应严格遵守移动模架的 安全操作规程，按照规定的步骤 进行操作，避免误操作或违规操
06
未来移动模架发展趋势与挑战
技术创新与发展趋势
自动化与智能化
随着技术的发展，移动模架将逐 渐实现自动化和智能化。例如， 通过引入传感器和控制系统，可 以实现自动化操控和实时监测，
提高生产效率。
模块化设计
为了便于维护和升级，移动模架 的设计将趋向于模块化。每个模 块都具有独立的功能和接口，可
以根据需要进行组合和替换。
移动模架落模及行走操作注意事项
一、混凝土浇注前检查表二、设备浇注时的安全注意事项混凝土浇注前，应检测所有的液压机电系统处于正常工作状态。
浇注时应遵循从前向后，先底板，再腹板，最后顶板的浇注顺序，底板浇注完毕后暂停一段时间，待底板混凝土不翻浆时再进行腹板以上部分的浇注。
在混凝土浇注过程中需指派专人对设备进行巡视，并定时检测设备的各部分的变形及有无焊缝开裂现象，出现异常立即查明原因，否则不能继续施工。
混凝土浇注时重点观测部位有：1、主梁吊点与支点的变形；2、牛腿支点处的变形；3、每组横梁跨中的变形；4、墩身开孔处的底面混凝土有无压酥破坏现象。
三、移动支撑系统落模、开模及行走操作步骤和检查内容四、安全操作注意事项1.操作员在操作前首先检查设备及其周围是否存在安全隐患并针对情况妥善解决.2.操作员应遵守操作程序及安全规程.3.操作员在开动机器前,应认真阅读使用说明书,并理解掌握机器的液压工作原理、工作程序.4.每次开始操作前,如果液压泵站停止使用超过24小时,应使泵站在卸荷状态下空载运行5分钟以上后再投入使用.5.每次开始操作前,检查各操作手柄是否在“零”位并检查油箱油位是否在下限以上.6.每次开始操作前,检查液压泵站在卸荷状态下运行是否正常,如果异常应及时解决严禁带病作业7.操作员在开动机器控制滑模行走前应检查纵横移推动架挡销是否在正确位置8.操作员在开动机器控制滑模移动前应在统一指挥下进行操作,滑模在移动时如有异常应及时停机处理.9.控制滑模行走前应将横梁上下木楔及牛腿上下木楔砸紧.10.一次落模（大约5～10厘米）完毕后，及时锁紧顶升千斤顶的自锁帽。
11.在确保吊点横梁及C型梁的吊杆均已安装到位并锁紧；C型梁、吊点横梁的顶升千斤已顶紧并锁紧；八个主梁后挂耳与C型梁横向滑梁充分挂牢的情况下再将前后小车的顶升千斤顶脱离主梁一公分并检查C型梁及吊点横梁一切正常后再将小车的顶升千斤顶缩回，然后操作前横梁液压站将前横梁顶起。
