照明配电箱知识大全

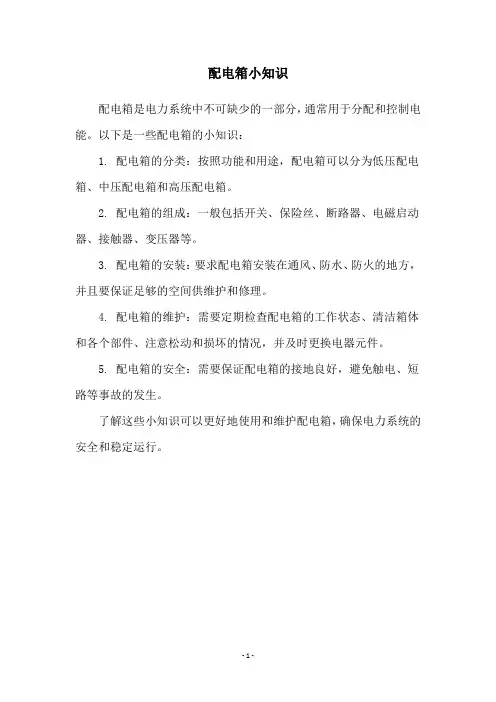

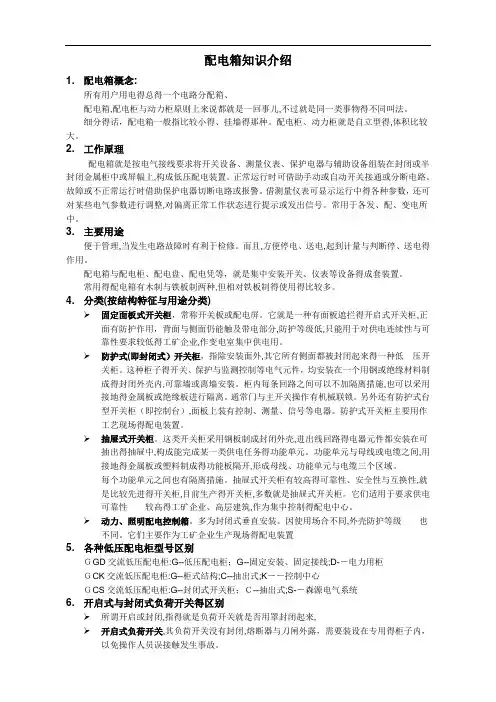

照明配电箱*概述

照明配电箱设备是在低压供电系统末端负责完成电能控制、保护、转换和分配的设备。主要由电线、元器件(包括隔离开关、断路器等)及箱体等组成。运用十分广泛，在电厂、矿厂，建筑工程，各个领域都有用到，特别是建筑工程中，适用于高层建筑、宾馆、住宅等建筑物。交流50Hz，额定电压380V以下的低压配电系统中，作为实现对照明配电线路切换、漏电、过载、短路保护之用。

照明配电箱*组成

照明配电系统一般由进户线、总配电箱、干线、分配电箱、支线和用电设备(灯具、插座等)组成。

照明配电箱*规格和技术参数

◆本产品主要分6、9、12、1 5、1 8、24、30、36单元供用户选用。

◆最大总输入电流为20、25、32、40、50、63、100A。

◆最大分路输出电流为6、10、16、20、25A。

◆额定绝缘电压500V。

◆额定短时耐受电流3KA。

◆额定漏电动作电流，主进线路不超过100MA。单个输出电路不超过50MA。

◆额定漏电不动作电流为漏电动作电流的50%。

◆额定漏电时间不超过O.1秒。

照明配电箱*用途

照明配电箱设备是在低压供电系统末端负责完成电能控制、保护、转换和分配的设备。

照明配电箱*使用环境条件

◆周围空气温度不高于+40摄氏度，不低于一5摄氏度，并且在24小时内平均温度不高于+35摄氏度。

◆空气清洁，相对湿度在+40摄氏度时不超过50%，温度较低时允许有较高的相对湿度，例如：+20摄氏度为90%。

◆海拔高度不超过2000米。

◆安装位置应垂直放置，倾斜度不超过5摄氏度。

◆安装地点在无剧烈震动和冲击的地方，及其不足以腐蚀电器元件的场所。

◆在装有漏电保护元件的产品中，其安装地点的外磁场强度在任何方向不超过地磁场的5倍。

照明配电箱*技术条件

1) 正常使用条件

(1)周围空气温度不得超过+40℃，而且在24 h 内其平均温度不得超过+35℃。周围空气温度的下限为-5℃。

(2) 大气条件：空气清洁，在最高温度+40℃时，其相对湿度不得超过50%。在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为90%。但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

(3) 海拔高度不超过2000 m。

(4) 污染等级3。

2) 电气参数

(1) 额定工作电压

①主电路：220，380V。

(2) 额定电流

①额定电流：40～125，

3) 柜架结构

(1) 设备的柜架可采用焊接或由螺钉组装连接而成。柜架和外壳应有足够机械强度和刚度，应能承受所安装元件及短路时所产生的机械应力和热应力，并应考虑防止构成足以引起较大涡流损耗的磁性通路。同时不因设备的吊装、运输等情况而影响设备的性能。为了确保防腐蚀，设备应采用防腐蚀材料或在裸露的表面涂上防腐蚀层，同时还要考虑使用及维修条件。

4) 电气间隙、爬电距离和隔离距离

见JB/T 9661-1999要求。

5) 设备内的电气连接与绝缘导线

见JB/T 9661-1999要求。

6) 元件的选择与安装

见JB/T 9661-1999要求。

7) 设备的防护等级

见JB/T 9661-1999要求。

8) 保护接地

见JB/T 9661-1999要求。

9) 温升

温升按GB 7251.1—2006 中7.3 的规定。

10) 介电强度

见JB/T 9661-1999要求。

11) 短路保护与短路耐受强度

见JB/T 9661-1999要求。

12) 机械、电气操作性能

照明配电箱*行业标准

GB7251- 《低压成套开关设备》。

GB/13911- 《金属涂覆和化学处理》

GB1284- 《低压断路器》。

GB2JB4011.1- 《低压熔断器一般要求》

GB4025- 《低压电器基本标准》。

JB4013.1- 《控制电路电器和开关元件一般要求》

GB998- 《低压电器基本试验方法》。

GB/T 4942.2- 《低压电器外壳防护等级》

GB/T 3047.1- 《面板、架和柜的基本尺寸》

GB/T 2681- 《电工成套装置中的导线颜色》

GB/T 2682- 《电工成套装置中的指示灯和按钮的颜色》

GB/T 17626- 《电磁兼容试验和测量技术》

GB/T14048.11- 《自动转换开关电器》

GB2423.1- 、GB2423.2- 、GB2423.4- 、《电工电子产品基本环境试验规程》

GB7251.3- 《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求

IEC60439-1-《开关及控制装置附件》

IEC60947-1-《低压开关设备和控制设备、多功能开关、自动转换开关电器》

IEC60947-6-1《多功能设备—自动转换开关设备》

照明配电箱*安装指南

1. 配电箱内电能表的安装

v 电能表有单相电能表和三相电能表两种，它们接线方法各不相同。

v 单相电能表的接线单相电能表共有4个接线桩头，从左到右1、2、3、4编号。接线方法一般按编号1、3接电源进线，2、4接电源出线。

v 也有些单相电能表的接线方法是按编号1、2接电源进线3、4接电源出线，所以具体的接线方法应参照电能表接线桩盖子上的接线图。千万不可接错，否则将造成严重的短路事故。单相电能表在配电板上

2.三相电能表的接线

三相电能表有三相三线制和三相四线制电能表两种;按接线方法可分为直接式和间接式两种。常用直接式三相电能表的规格有10A、20A、30A、50A、75A和100A等多种，一般用于电流较小的电路上;间接式三相电能表的常用规格是5A，与电流互感器连接后，可用于电流较大的电路上。

v 直线式三相三线制电能表的接线。折中电能表共有8个接线桩头，其中1、4、6是电源相线进线桩头;2、7两个接线桩可空着

v 直接式三相四线制电能表的接线。这种电能表共有11个接线桩头，从左到右按～11编号其中1、4、7是电源相线进线桩头，用来连接从总熔丝盒下桩头引出来的三根相线;3、6、9是相线出线桩头，分别连接总开关的三个进线桩头;10、11是电源中性线的进线桩头和出线桩头，2、5、8三个接线桩头可空着，如图6-28所示。注意：连接片不可拆卸。

3.照明配电箱的安装

v 低压电箱按用途不同分为动力配电箱和照明配电箱两种;按安装方式可分为明装(悬
