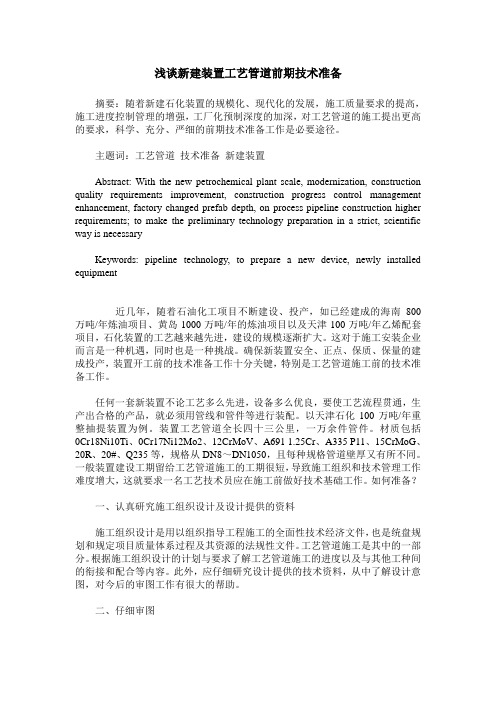

浅谈新建装置工艺管道前期技术准备摘要：随着新建石化装置的规模化、现代化的发展，施工质量要求的提高，施工进度控制管理的增强，工厂化预制深度的加深，对工艺管道的施工提出更高的要求，科学、充分、严细的前期技术准备工作是必要途径。

主题词：工艺管道技术准备新建装置

abstract: with the new petrochemical plant scale, modernization, construction quality requirements improvement, construction progress control management enhancement, factory changed prefab depth, on process pipeline construction higher requirements; to make the preliminary technology preparation in a strict, scientific way is necessary

keywords: pipeline technology, to prepare a new device, newly installed equipment

中图分类号：u172 文献标识码：a文章编号：

近几年，随着石油化工项目不断建设、投产，如已经建成的海南800万吨/年炼油项目、黄岛1000万吨/年的炼油项目以及天津100万吨/年乙烯配套项目，石化装置的工艺越来越先进，建设的规模逐渐扩大。这对于施工安装企业而言是一种机遇，同时也是一种挑战。确保新装置安全、正点、保质、保量的建成投产，装置开工前的技术准备工作十分关键，特别是工艺管道施工前的技术准备工

作。

任何一套新装置不论工艺多么先进，设备多么优良，要使工艺流程贯通，生产出合格的产品，就必须用管线和管件等进行装配。以天津石化100万吨/年重整抽提装置为例。装置工艺管道全长四十三公里，一万余件管件。材质包括0cr18ni10ti、0cr17ni12mo2、12crmov、a691 1.25cr、a335 p11、15crmog、20r、20#、q235等，规格从dn8～dn1050，且每种规格管道壁厚又有所不同。一般装置建设工期留给工艺管道施工的工期很短，导致施工组织和技术管理工作难度增大，这就要求一名工艺技术员应在施工前做好技术基础工作。如何准备？

一、认真研究施工组织设计及设计提供的资料

施工组织设计是用以组织指导工程施工的全面性技术经济文件，也是统盘规划和规定项目质量体系过程及其资源的法规性文件。工艺管道施工是其中的一部分。根据施工组织设计的计划与要求了解工艺管道施工的进度以及与其他工种间的衔接和配合等内容。此外，应仔细研究设计提供的技术资料，从中了解设计意图，对今后的审图工作有很大的帮助。

二、仔细审图

审图是对设计提供的施工图纸进行审查确认，尽量避免工艺管道施工过程中出现问题。工艺管道施工图纸一般是划区域进行设计。审图时应以区域为单位对每一条管线绘制管段图进行审核。目前，设计单位都提供完整的管段图，而且管段图准确性比较高，能

够满足施工现场的需要，因此可以不用单独绘制管段图，直接利用设计单位管段图是今后工艺管道施工的趋势。审图过程中审查以下几个方面：

1．审查设计质量和资质，提出存在的具体问题，特别是影响工程施工的设计要求，提出合理化建议，保证施工质量。

2．核对施工图、设计说明、施工材料、配件、标准图、重复利用图、技术标准规范等是否完整准确。

3．审查各区图纸中平面图标高、方位是否一致，土建图、设备图与工艺管道安装图之间是否一致、正确。

4．管段图结合工艺流程图确认流向、仪表位置及位号是否一致。

5．管段图结合平面图确认其长度、标高、阀门位置及型号是否一致，管线间是否冲突。

6．确认图纸中支吊架和阀门操作位置是否合适。

7．管段图与平面图对照无误后，对设计开列的管段图材料进行核对，具体核对材料的材质、规格、数量等。

8．管段图要进行焊口标识。即对管段图上焊口位置用阿拉伯数字进行标记。标记过程中应有规律方便查找与施工，同时焊口标识应尽量准确。工艺管道的焊口标识是施工过程控制和质量控制的重要环节。它是工艺管道各项统计工作的基础，为工艺管道施工组织提供依据。

9．发现的问题应汇总并记录在图纸会审中。

三、建立数据库

随着计算机的普及应用，加之计算机操作方便快捷，数据汇总、分析准确。我们对审核过的图纸建立如下数据库，为施工过程中资料查询、过程控制和进度统计提供便捷。

1．材料数据库。材料数据库是将审核后的管段图材料输入到计算机中，通过计算机的筛选、分类和汇总功能，对设计提供的综合材料表进行核对，若有缺失要向设计提出增补。并及时通知物资部门。数据库格式详见表1

表1：材料数据库表样

序号区号管段号图号或变更单号材料名称材料编码规格材质单位数量防腐要求备注

工艺管道正式施工前，将材料汇总提交给物资部门和施工班组，作为班组限额领料的依据。

2．焊接数据库。焊接数据库按表2样式建立：

表2：焊接数据库

焊接数据库贯穿整个施工过程，是工艺管道施工质量全过程控制的重要体现，为进度完成情况的统计提供可靠的数据。同时为无损检测总委托和热处理总委托的建立提供依据。焊接数据库亦是交工资料的一部分。

3．无损检测总委托。根据焊接数据库进行分类汇总，编制出总委托。

4．热处理总委托。依据焊接数据库进行分类汇总，编制出热处理总委托。

5．仪表数据库。工艺管道上仪表接管的开口及焊接工作由工艺班组施工。为了保证仪表接口正确，工艺技术员将管段图中标记的仪表的位置及位号建立仪表数据库与仪表专业进行对接，发现问题及早处理。同时仪表数据库交给工艺班组，作为向仪表专业领料的依据。数据库样表详见表3

表3：仪表数据库

序号区号管段号名称位号规格材质备注

四、参加设计交底

工程施工前期，参加建设单位组织的由设计单位进行的设计交底，进一步了解设计意图和主要技术要求，向设计单位提出我方图纸会审中存在的问题，以求得设计单位的答复，减少施工过程中存在的问题。

五、编制施工方案

施工方案编制要有完整性，可操作性及针对性。内容应包括技术要求、质量要求、安全、文明施工、进度计划、共检点等，其内容应针对工程特点进行编制。具体格式为：

1．工程概况
