联想七针机箱音频接口连接十三针主板方法

联想前置音频c

1联想计算机前置音频线、USB 数据线联想计算机的前置音频线、USB 数据线的接法均与标准机箱不同。

AC97音频线使用7针插座，HD 音频线使用13针插座。

以下分别介绍，便于运用联想机箱换装标准主板时改接前置音频线、USB 数据线参考。

一、联想前置音频AC97（7针）改接标准AC97（9针）1. 联想7针（AC97）2. 标准9针（AC97）上下插座连线方法：1接1，2悬空不用，7接2，3接5，4接6，5接9，6接10。

用一根线从3连到1，作为MIC 供电电源（不接就不能录音）。

不插耳机时，5、6相通，9、10相通；插上耳机时，5、9通耳机，6、10与耳机切断连接。

以上是AC97规范的改接。

■1 ■2 ■3 ■4 ■5 ■6 ■7 ■9 ■101、 AUD_MIC2、 AUD_GND3、 AUD_MIC_BIAS4、 AUD_VCC5、 AUD_FPOUT_R6、 AUD_RET_R7、 HP_ON8、 KEY9、 AUD_FPOUT_L 10、AUD_RET_L 前面板麦克输入模拟音频电路用地线麦克供电电源给模拟音频电路用的已滤波的+5V 供电前面板右声道音频信号前面板右声道音频信号返回保留给将来耳机放大电路用空针脚前面板左声道音频信号前面板左声道音频信号返回■1 ■2 ■3 ■4 ■5 ■6 ■71- MIC 2- GND (MIC) 3- Front LINE Out(R) 4- LINE Next(R) 5- Front LINE Out(L) 6- LINE Next(L) 7- GND (fLO) 8- (Cut away)2 二、联想前置HD （13针）高保真音频改接标准HD （9针）1. 联想13针（HD Audio ）高保真音频2. 标准9针（HD Audio ）高保真音频上下插座连线方法：2接7，4接10，5接3，6接6，7接1，9接5，10接4，11接9，13接2。

联想机箱USB线音频线与普通主板的接线法

联想机箱U S B线音频线与普通主板的接线法 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
联想机箱USB线和音频线到普通主板接法
联想品牌机机箱做工确实不错，用二手联想机箱攒机是个不错的选择，但联想机箱的USB线和音频线采用的却不是通用接法，是联想独有的接法，不过不要紧，只要弄清联想机箱线接头顺序，稍微改一改，在通用主板上一样可以正常使用。

联想USB线接头线序：
空黑黄蓝棕黑
空黑绿白红黑
USB改法：
USB和读卡器的插头可以直接插到主板上，把插头上的1、2孔空着不插，从3、4孔插到主板的usb插座的1、2针
联想音频线接头线序：
白棕蓝空黑空空
白白黄红绿灰黑
音频改法：。

lenovo面板接线

F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频常用部分联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

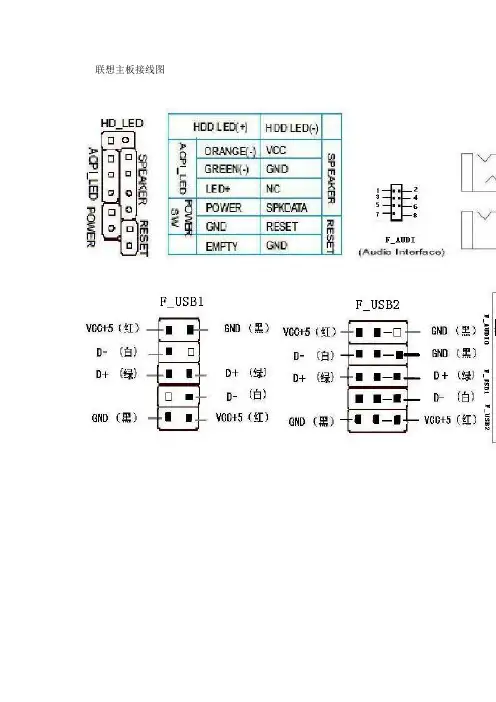

联想主板接线图

联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想机箱主板针角接线图(全)

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想机箱USB线、音频线与普通主板的接线法

联想机箱USB线和音频线到普通主板接法
联想品牌机机箱做工确实不错，用二手联想机箱攒机是个不错的选择，但联想机箱的USB线和音频线采用的却不是通用接法，是联想独有的接法，不过不要紧，只要弄清联想机箱线接头顺序，稍微改一改，在通用主板上一样可以正常使用。

联想USB线接头线序：
空黑黄蓝棕黑
空黑绿白红黑
USB改法：
USB和读卡器的插头可以直接插到主板上，把插头上的1、2孔空着不插，从3、4孔插到主板的usb插座的1、2针
联想音频线接头线序：
白棕蓝空黑空空
白白黄红绿灰黑
音频改法：。

联想主板前置USB音频等接线图

联想主板前置USB 音频等接线图
联想主板接线图
F usb1 实例图示及对应接线图：
F usb2 实例图示及对应接线图：
F usb3 实例图示及对应接线图：
联想主板13针前置音频实例图示及对应接线图：
联想最新的主板和老一些的主板的音频接口都是联想自己的标准
老款是7针的音频.
新款是13针的音频
相关图片: 老式的就不截图了
下面看看现有普通机箱的音频线大概有几类
普通散装7针接线
整套的7针音频线
普通散装7针接线标示不一样的图片
那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法。

【精品】联想主板跳线接法

联想主板跳线接法联想主板跳线接法Fusb1实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图:联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频,新款是13针的音频相关图片：老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1.先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5线接口、4线接口.对于5线、4线接口的面板，由于制造不符合标准,即使连接以后也不能组成正常的回路,后置无法正常发声的；对于这种面板的接法,由于无法实现前后置音频都能正常发声,这里就不说了。

看看现在市面上,一般机箱音频线的标示：两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1-——-MICIN2-—--—GND3—-—-MICPOWER4—-——-不接5——--LINEOUTFR6——---LINEOUTRR7—-——不接8—--——空9—-——LINEOUTFL10————LINEOUTFR11-—-12闭合13—14闭合简化7线接法：1--—MicIN2---GND3—--MICBias4————不接5—-—SPKOUT—R6---SPKOUT—R7—--—不接8—---空9—-—-SPKOUT-L10—---SPKOUT-L11——-12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们.你看看你的电脑机箱有前置USB接口吗？能使用吗？很多在电子市场攒的电脑，即使有也是也是聋子的耳朵－摆设。

联想主板跳线接法

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想机箱USB线、音频线与普通主板的接线法

联想机箱USB线、⾳频线与普通主板的接线法
联想机箱USB线和⾳频线到普通主板接法
联想品牌机机箱做⼯确实不错，⽤⼆⼿联想机箱攒机是个不错的选择，但联想机箱的USB线和⾳频线采⽤的却不是通⽤接法，是联想独有的接法，不过不要紧，只要弄清联想机箱线接头顺序，稍微改⼀改，在通⽤主板上⼀样可以正常使⽤。

联想USB线接头线序：
空⿊黄蓝棕⿊
空⿊绿⽩红⿊
USB改法：
USB和读卡器的插头可以直接插到主板上，把插头上的1、2孔空着不插，从3、4孔插到主板的usb插座的1、2针
联想⾳频线接头线序：⽩棕蓝空⿊空空
⽩⽩黄红绿灰⿊
⾳频改法：。

联想主板使用普通机箱前置音频的接法

联想主板使用普通机箱前置音频的接法联想主板使用普通机箱前置音频的接法家悦系列用msi主板前置音频线用的是7根针的，分别是1： FMIC IN 颜色是白色2：地黑色3：SPEAKER_R 蓝色4：line_OUTR 绿色5:SPEAKER_L 红色6：line_OUTL 黄色7:地黑色8：空联想主板使用普通机箱前置音频的接法这个问题也曾经困惑本人许久，查了好多资料终于搞定，现在把做法写在下面。

联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。

大体上解决的方法有两个！其中之一，是不使用前面板的方法。

如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！请对照九针的示意图！即普通面板的接线！按照其自定义接线的方法！可以看出七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6，9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！联想主板前置音频接线（图一）●9●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1●2●3●4●5●6●7○8●9●101 、AUD_MIC 前面板麦克输入2、 AUD_GND 模拟音频电路用地线3、 AUD_MIC_BIAS 麦克供电电源4、 AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、 AUD_FPOUT_R 前面板右声道音频信号6、 AUD_RET_R 前面板右声道音频信号返回7、 HP_ON 保留给将来耳机放大电路用8、 KEY 空针脚9、 AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1●2●3●4●5●6●7○8●9●101与2的线不动。

联想主板跳线接法

联想主板跳线接法联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想主板音频改普通机箱接线[7针]

联想主板前置音频接线联想的主板音频线采取的是七针接法，这与普通机箱的九针接法，完全不一样，所以引起了不少的麻烦！经过本人的研究，终于成功找到了接线的方法。

大体上解决的方法有两个！其中之一，是不使用前面板的方法。

如下面是七针音频的相关示意图，如果要后置发音的话，只需要将11，12短接，13，14短接即可！但是要前置面板也使用的话，就稍微的麻烦一点了！请对照九针的示意图！即普通面板的接线！按照其自定义接线的方法！可以看岀七针与九针的差别，在于九针的3，4两根！所以要将其舍弃不用！然后将5与6, 9与10提前，7号线则移到第8根线上！具体示意图请看下面第三个图！联想主板前置音频接线(图一)•9 • 10•11 • 12•13 • 14•15 0169 MIC 10 GND (MIC)11 Front l_INE Out(R) 12 LINE Next(R) 13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）• 1• 2• 3• 4• 5• 6• 708• 9• 101、AUD_MIC2、AUD_GND3、AUD_MIC_BIAS4、AUD_VCC5、AUD_FPOUT_R6、AUD_RET_R7、HP_ON8、KEY9、AUD_FPOUT_L 10、AUD_RET_L空针脚前面板左声道音频信号前面板右声道音频信号九针改七针（图三）前面板麦克输入模拟音频电路用地线麦克供电电源给模拟音频电路用的已滤波的前面板右声道音频信号前面板右声道音频信号返回保留给将来耳机放大电路用+5V供电• 3• 4• 5• 6• 708• 9• 101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空岀来不用! 9与10的线移动到5与6当中！。

联想机箱主板针角接线图(全)

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

联想七针机箱音频接口连接十三针主板方法

联想机箱七针音频接口连接十三针主板方法
一台联想开天M4600的主板坏了后，买回一块联想A690的主板，在接前置音频接口时才发现，原来的接口是7孔的，但新主板是13针的，问了联想的工程师称各有定义，不能通用，只好自己找资料和测试，接口定义如下图：
对照发现要解决前置音频接口也简单，将7孔接口的2/4口对调，然后将7孔接口接到13针插座上，短接13针2/4/6针，再将5/7针短接，测试前置音频接口正常，但后置音频无音了，在音频设置中“当正面插头插入时，关闭后面板输出”选项的勾取销，再将“禁用前面板插孔检测”的选项勾上，至此问题都解决了。

联想音频接线图

我的鱼缸2010年3月日记(更换至3月21日) (收集)联想主板前置音频接法定义接法教程与作品2010-03-31 01:49:48 阅读214 评论0 字号：大中小常用部分联想主板前置音频接线（图一）●9 ●10●11 ●12●13 ●14●15 ○169 MIC 10 GND (MIC)11 Front LINE Out(R) 12 LINE Next(R)13 Front LINE Out(L) 14 LINE Next(L)15 GND (fLO) 16 (Cut away)但普通主板的接线定义为（图二）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101 、AUD_MIC 前面板麦克输入2、AUD_GND 模拟音频电路用地线3、AUD_MIC_BIAS 麦克供电电源4、AUD_VCC 给模拟音频电路用的已滤波的+5V供电5、AUD_FPOUT_R 前面板右声道音频信号6、AUD_RET_R 前面板右声道音频信号返回7、HP_ON 保留给将来耳机放大电路用8、KEY 空针脚9、AUD_FPOUT_L 前面板左声道音频信号10、AUD_RET_L 前面板右声道音频信号九针改七针（图三）●1 ●2●3 ●4●5 ●6●7 ○8●9 ●101与2的线不动。

3与4的线取出不用！5与6的线移动到3与4当中7的线移动到8当中，空出来不用！9与10的线移动到5与6当中！联想机箱前置 13 针 HD Audio 音频模块插头针脚定义（修订）2008-12-29 20:02朋友买了一款联想家锐机箱，其前置音频接口为联想自定义的 HD Audio 13针标准，而他用的技嘉主板上的音频插座采用的是 INTEL 标准定义。

网上没有查到联想的自定义标准，逐自行测量了一下，改装无误。

资料整理如下图：注：1、技嘉主板没有 SENSE2_RETURN 定义，第10针是直接接地的。

2、某些颜色为近似值，以实际为准。

如题谢谢大家在线等啊请大家帮下忙谢谢啦1----空 2-----空3----空 4-----空5----黄 6----- 空7----红 8-----空9----OUT L 10---- OUT L （不接前置时能够把9-10 11-12短接）11--- OUT R 12－－ OUT R13-－接地（黑线） 14空回复：去找个说明书来看看吧。
