包装机械概论

合集下载

包装机械1绪论

包装机械1绪论
为使包装具备绿色环保功能,通常在可被自然降解、可回 收再利用、方便销毁和减少资源浪费等方面给予考虑。
3. 包装的分类
• 运输包装 运输包装是在产品运输及储 藏等环节伴随产品的包装, 这种包装一般体积较大。它 要求坚固耐用,还要能合理 的装更多产品,有些还要能 反复使用。
• 销售包装
销售包装是指最终 进入市场与消费者 见面,并随产品一 起销售的包装。它 不需要重新包装和 分配,消费者可以 直接选择购买。
次改造,头数分别为16、16、填量100ml,第二系列。
1.2 包装机械发展概况
1.2.1 国外包装机械发展概况
▪ 拥有最大的包装设备生产商的国家依次为: 美国、日本、德国、意大利和中国。
▪ 美国、日本、德国、意大利是世界上包装机械四强。
1.美国
称为充填机,代号C。
▪ 裹包机械 用挠性材料全部或局部裹包产品的机器称 为裹包机,代号B。
▪ 灌装机械 将液体产品按预定量充填到包装容器内的 机器称为灌装机,代号G。
▪ 封口机械 将容器的开口部分封闭起来的机器称为封 口机,代号F。
▪ 多功能包装机 能完成两个或两个以上包装工序的机 器称为多功能包装机,代号D。
▪ 贴标机械 在产品或包装件上加贴标签的机器称为贴 标机,代号T。
▪ 清洗机械 清洗包装材料、包装件等,使其达到预期 清洗程度的机器,代号Q。
▪ 干燥机械 减少包装材料、包装件等的水分,使其达 到预期干燥程度的机器称为干燥机,代号Z。
▪ 杀菌机械 清除或杀死包装材料、产品或包装件上的 微生物,使其降到允许范围内的机器称为杀菌机,代 号S。
4.型号编制要求
原则:主型号+辅助型号
(1)主型号编制方法 ▪ 按包装机械分类名称代号和结构形式代号编制,可在

第六章 包装机械设备

第六章 包装机械设备




三、包装机械构成 包装机械属于自动机范畴,种类繁多,结构复杂, 很难分类。但从大量包装机械工作原理和结构性 能来分析,都有共同点,一般认为都有8个部分 组成: 被包装物品的计量和供送系统; 包装材料的重力和供送系统; 主传送系统; 包装执行机构; 成品输出机构; 动力机与传动系统; 控制系统; 机身;

灌装机:是将液体产品按预定量灌注到包装 容器内的机器。主要用于三大类包装容器: 玻璃瓶、金属易拉罐(包括铝质两片罐和马 口铁三片罐)及塑料瓶的液料灌装。灌装液 料主要包括食品行业的啤酒、饮料、乳品、 植物油及调味品、化工行业的洗涤日化用品、 矿物油及农药等。分为旋转灌装机和直线灌 装机。
封口机械:在包装容器内盛装产品后,对容 器进行封口的机械成为封口机械。 按照封口方法的不同主要分为无封口材料的 封口机、有封口材料的封口机和有辅助封口 材料的封口机三类。 无封口材料的封口机包括热压封口机、脉冲 封口机、熔焊封口机等几种,主要的是热压 封口机。 封口机适用于用任意材料制成的包装容器的 封口。容器内可以盛装任意物品,例如塑料 薄膜及其复合材料制成的包装袋可盛装奶粉、 糖果等;金属罐和玻璃瓶可以盛装各类固体 及液体食品等。



二、清洗机:采用不同的方法清洗包装容器、包装 材料、包装辅助物、包装件、以达到预期清洗目的 的机器,主要用于前期工作过程。清洗机械可以分 为干式、湿式、机械式、电解式、电离式和超声波 式等几种形式。 三、干燥机 四、杀菌剂 五、集装机械
The end! Thank you !

容积式充填机:将产品按预定容积充填到包装容器 内的充填机叫容积式充填机。 根据物料容积计量方式的不同,可以分为量杯式充填 机、可调容积式充填机、柱塞式充填机、计量泵式 充填机、螺杆式充填机、插管式充填机、气流式充 填机、定时充填机等。 适用于干料或稠状流体物料的充填。结构简单、计量 速度快、造价低,但计量精度较低。

包装机械概论2007

包装机械概论2007
外包装是以一定数额的、经内包装后的产品装载到包装箱的包装结 构形式。包装箱现在多用瓦楞纸板箱。
内包装的主要目的,在于促进销售,并为消费者提供使用上的方便, 在包装设计中,除保证包装内容物质和量的要求外,还需重视包装装潢 的重要作用。
外包装的主要目的,是为流通储运提供保障,要求包装坚固牢实。
包装机械概论
4.包装生产与流通方面 包装材料应有好的机械适应性和包装操作性,即适合于机械化、
自动化包装操作,高效地完成包装生产。在流通方面要节省费用,与物 品包装加工技术相结合,使其包装生产和流通更合理化。
5.考虑消费者的利益和要求 主要指节约包装材料、降低包装材料的费用,保障卫生安全,还
1.包装对象 包装对象包括各种农副产品及其加工制品,各种工业产品的特性, 进行包装研究以确保包装要求可靠的实现。 2.包装工艺 包装工艺系指物品包装加工的工艺程序和有关的操作规定,研究以 最佳的工艺程序来完成包装加工,确保包装的高品质。 3.包装材料和容器 包装材料和容器对被包装物有装载和保护功能。 4.包装设计 包装设计包括商品包装方式、包装结构、包装装横等方面的设计。 5.包装机械装备 包装机械装备是实现工业化包装的重要技术手段。
包装机械概论
目录
第一章
第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章 第十二章 第十三章 第十四章
绪论
充填机械 灌装机械 封口机械 裹包机械 多功能包装机 贴标机械 清洗机械 干燥机械 杀菌机械 捆扎机械 集装机械 辅助包装机 包装生产线
课程简介
★ 课程的地位和特色 ★ 课程的教学方法 ★ 课程的主要内容 ★ 课程的学习要求
包装机械概论
课程简介
★ 本课程的学习要求 学 分:4学分 总学时:48 学时 先修课程: 工程图学、包装概论、机械设计基础。 教学对象:包装工程专业 教学目的:

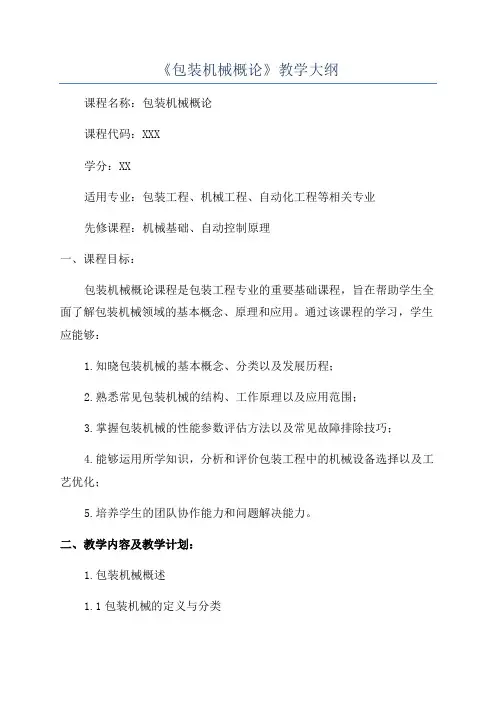

《包装机械概论》教学大纲

《包装机械概论》教学大纲

《包装机械概论》教学大纲课程名称:包装机械概论课程代码:XXX学分:XX适用专业:包装工程、机械工程、自动化工程等相关专业先修课程:机械基础、自动控制原理一、课程目标:包装机械概论课程是包装工程专业的重要基础课程,旨在帮助学生全面了解包装机械领域的基本概念、原理和应用。

通过该课程的学习,学生应能够:1.知晓包装机械的基本概念、分类以及发展历程;2.熟悉常见包装机械的结构、工作原理以及应用范围;3.掌握包装机械的性能参数评估方法以及常见故障排除技巧;4.能够运用所学知识,分析和评价包装工程中的机械设备选择以及工艺优化;5.培养学生的团队协作能力和问题解决能力。

二、教学内容及教学计划:1.包装机械概述1.1包装机械的定义与分类1.2包装机械的发展历程1.3包装机械的重要性与应用范围2.包装机械的工作原理2.1传动装置与控制系统2.2运动基准2.3动力系统2.4传动系统2.5控制系统2.6传感器与执行器3.常见包装机械的介绍与应用3.1充填封口机3.2封口机3.4包装机械分选系统3.5薄膜包装机3.6装箱机械4.包装机械的性能指标与评价4.1速度4.2精确度4.3效率4.4可靠性4.5维修性4.6能耗5.包装机械的故障排除技巧5.1常见故障类型与原因分析5.2故障诊断与维修方法5.3预防性维护与保养6.包装机械的选型与优化6.1包装设备选型原则6.2包装工艺优化6.3包装效果评估与改进7.课程设计与实践7.1设计一个简单的包装机械系统7.2选取实际案例进行分析和讨论7.3实地参观包装机械生产企业教学计划:第1-2周:包装机械概述第3-5周:包装机械的工作原理第6-8周:常见包装机械的介绍与应用第9-10周:包装机械的性能指标与评价第11-12周:包装机械的故障排除技巧第13-14周:包装机械的选型与优化第15周:课程设计与实践三、教学方法:1.授课:通过讲解包装机械领域的基本概念、原理和应用,使学生对包装机械有全面的了解。

包装机械概论范文

包装机械概论范文

包装机械概论范文包装机械是指用于包装产品的机械设备,主要包括包装容器的形成、填充、密封和标记等过程。

随着工业发展和技术进步,包装机械在生产包装领域起着重要的作用。

本文将从包装机械的分类、发展历程、应用领域和未来趋势等方面进行论述。

一、包装机械的分类包装机械根据包装过程的不同可分为自包装机械和半自包装机械两类。

自包装机械是指能够实现全部包装过程的机械设备,包括包装容器的形成、产品的装填和密封等。

半自包装机械则主要是指只能实现其中一部分包装过程的机械设备,如只能实现包装容器的形成或者只能实现产品的填充等。

另外,根据包装操作形式的不同,包装机械还可以分为手动包装机、半自动包装机和全自动包装机。

手动包装机械是依靠人工进行操作的机械设备,半自动包装机是需要人工协助的机械设备,而全自动包装机则完全实现了自动化操作,只需要人员进行监控和维护。

二、包装机械的发展历程包装机械的发展历程可以追溯到人类开始进行商品交换的时候。

最早的包装方法是将物品直接包裹在天然材料中,如叶片、兽皮等。

随着人类对包装需求的不断增加,包装材料和包装技术也不断发展。

在农耕社会末期,人们开始使用草编织和陶器等包装容器。

随着机械工业的兴起,包装机械得以发展,并逐渐实现了自动化操作。

到了20世纪初,包装机械得到了较大的发展。

特别是在第二次世界大战后,包装机械的发展取得了长足的进步。

随着电子技术的发展,包装机械在控制和操作方面实现了全面的自动化,大大提高了生产效率和产品质量。

三、包装机械的应用领域包装机械广泛应用于食品、饮料、制药、化妆品、电子、日用品等行业。

在食品行业中,包装机械主要用于食品的包装、灌装、瓶盖锁紧等操作。

在饮料行业中,包装机械主要用于饮料的灌装、封口及标记等操作。

在制药行业中,包装机械主要用于药品的灌装、包装和标记等操作。

四、包装机械的未来趋势随着科技的不断进步,包装机械在未来将呈现以下几个趋势:1.智能化:包装机械将更注重智能化设计和操作,通过利用先进的传感技术和自动控制系统,实现包装过程的自动化和无人化。

包装机械概论2

包装机械概论2

包装机械概论2包装机械概论作业⼆——延伸吹塑中空成型-充填-封合⼯艺班级:包装1101姓名:李茹茹学号:0403110121包装机械概论(2)——包装1101 0403110121 李茹茹1、成型⼯艺注射拉伸吹塑成型是将注射成型的有底型坯置于吹塑模内,先⽤拉伸杆进⾏周向拉伸后再通⼊压缩空⽓吹胀成型的加⼯⽅法。

与注射吹塑成型相⽐,注射拉伸吹塑成型在吹塑成型⼯位增加了拉伸⼯序,塑件的透明度、抗冲击强度、表⾯硬度、刚度和⽓体阻透性能都有很⼤提⾼。

注射拉伸吹塑成型可分为热坯法和冷坯法两种⽅法。

热坯法注射拉伸吹塑成型的⼯艺过程如图2-9所⽰。

⾸先在注射⼯位注射⼀个空⼼有底的型坯,如图2-9a所⽰;接着将型坯迅速移到拉伸和吹塑⼯位,进⾏拉伸和吹塑成型,如图2-9b、c所⽰;最后经保压、冷却后开模取出塑件,如图2-9d所⽰。

这种成型⽅法省去了冷型坯的再加热,节省了能源,同时由于型坯的制取和拉伸吹塑在同⼀台设备上进⾏,因⽽占地⾯积⼩,易于连续⽣产,⾃动化程度⾼。

冷坯法注射拉伸吹塑成型是将注射好的型坯加热到合适的温度后再将其置于吹塑模中进⾏拉伸吹塑的成型⽅法。

成型过程中,型坯的注射和塑件的拉伸吹塑成型分别在不同的设备上进⾏,为了补偿型坯冷却散发的热量,需要进⾏⼆次加热。

这种⽅法的主要特点是设备结构相对⽐较简单。

图2-9热坯法注射拉伸吹塑成型1-注射机喷嘴;2-注射模;3-拉伸⼼棒(吹管);4-吹塑模;5-塑件2、灌装原理及⼯艺特点2.1等压灌装:先向包装容器内充⽓,使容器内压⼒与贮液缸内压⼒相等,再将贮液缸的液体物料灌⼊包装容器内。

适⽤于含⽓饮料。

特点:可以减少CO2的损失,保持含⽓饮料的风味和质量;能防⽌灌装中过量泛泡,保证包装计量准确如啤酒、汽⽔、⾹槟、矿泉⽔等。

2.1灌装⼯艺过程瓶⼦由通过风送道传递,然后通过拨瓶星轮传送⾄三合⼀机的冲瓶机。

冲瓶机回转盘上装有瓶夹,瓶夹夹住瓶⼝沿⼀导轨翻转180°,使瓶⼝向下。

1第一章包装机械绪论

1第一章包装机械绪论

学习包装机械课程需要具备的能力
1 、机械机构运用及设计 2 、识图能力 3 、机电液压气动组合 4 、电子及传感器技术
欧美主要包装机械生产国全球市场分析
德 国:
2004年德国包装机械产值达42亿欧元,当年全球对包装机 械的需求约190亿欧元,也就是说德国占了全球市场23%的份额, 进而成为全球最大的包装机械供应地。
据统计当今世界包装机械销售额占第一位是美国(约6千亿 日元),日本4千亿日元、德国3.9千亿日元、意大利3.2千亿日 元,中国占第五位约2.6千亿日元。
日本包装机械发展经历两个阶段:
第一阶段:
1978年前主要是引进消化欧美等发达国家的先进技术装备,七十 年代完成了引进的40套机械装置的消化工作,现在开发自己的新技术装 备。主要是抓住两个核心技术,一计算机技术进入包装机械领域,二是 研制出了伺服马达驱动的包装机械。成功地开发出世界首台微电脑程控 卧式成形装填封口机,并实现实用化,以此为契机在短短时间之内各种 包装机开始装载微电脑。
包装工业总产值占国民经济总产值3%。
包装机械最大使用行业是食品产业,其次是饮料产业、 家庭清洁用品与化妆品产业、医药用品及烟草业。
美国的包装工业发展较早,门类齐全,基础扎实,水平很高。 仅就包装机械制造业而论,实力相当雄厚,其品种与总产值均居世 界首位。
由于国内已实现了工业现代化,自选市场蓬勃兴起,客观上要 求包装机械沿着自动化方向发展,并将电子计算机及其他有关新 技术广泛应用于生产过程。
二、包装机械的分类
按包装机械的自动化程度分类 (1)全自动包装机 (2)半自动包装机。
按包装产品的类型分类 (1)专用包装机 (2)多用包装机 (3)通用包装机
按包装机械的功能分类。 充填机械、灌装机械、裹包机械、封口机械、贴标机

包装机械概论范文

包装机械概论范文

包装机械概论范文包装机械是现代工业生产中不可或缺的一部分,它是实现产品包装自动化的重要设备。

在生产过程中,包装机械通过对产品进行包装,保护产品的完整性,延长产品的使用寿命,方便产品运输和销售,起到了至关重要的作用。

本文将从包装机械的分类、应用领域和发展趋势三个方面进行阐述。

包装机械根据其原理、操作方式和包装方式的不同,可以分为很多不同的种类。

常见的包装机械有流水线式包装机、封口机、贴标机、灌装机、封罐机、打码机、罐装机等。

这些机械装置由多个零部件组成,包括供给装置、定位装置、传动装置、控制装置等。

在包装过程中,这些装置相互配合,完成产品的包装工作。

包装机械有广泛的应用领域。

首先,食品行业是包装机械的主要应用领域之一、食品行业的产品常常需要包装,而且对于食品的包装要求十分严格,因此包装机械在食品行业具有非常重要的地位。

其次,医药行业也是包装机械的重要应用领域。

药品的包装要求高度精确,既要保证药品的质量和安全,又要方便患者的用药,因此需要高精度的包装机械设备。

此外,日化品、化工品、电子产品等行业也广泛应用包装机械。

随着科技的不断进步和社会的发展,包装机械也在不断创新和发展。

一方面,包装机械的自动化程度越来越高。

传统的手动包装已经很难满足大规模生产的需求,因此自动化程度高的包装机械受到了越来越多企业的青睐。

另一方面,包装机械的智能化程度也在不断提高。

智能包装机械可以通过传感器、控制系统等技术实现自动化控制、数据采集和故障排除,提高包装效率和质量。

同时,包装机械的绿色化发展也成为了一个趋势,包装机械的能源消耗和废料排放要尽可能减少,以减轻对环境的负担。

总之,包装机械作为一种重要的工业设备,在现代生产中发挥着重要的作用。

它通过对产品的包装,保护了产品的完整性,延长了产品的使用寿命,方便了产品的运输和销售。

包装机械的发展趋势是自动化、智能化和绿色化,随着科技的不断进步,相信包装机械将在将来发展出更加高效、精确和环保的机械设备。

大学包装机械概论

大学包装机械概论

6.双面机
• 双面机是将单面瓦楞纸板复合成单层瓦楞纸板或 多层瓦楞纸板的机器。图15—16为双面机工作原 理简图。机器按功能分为两个区段:左面是加热 区段,有两个功能,第一将涂胶机出来的上胶单 面瓦楞纸板和面纸复合粘接;第二将瓦楞纸板加 热烘干。右面是冷却区段,其功能是降温并干燥 定型。整个加工过程是二次涂胶的单面瓦楞纸板1 及面纸7在转向辊和压紧辊处复合,再由上棉织带 3传送并被重力辊2以一定压力将它们压贴在蒸汽 加热箱的热板6上,粘接剂受热糊化、干固,单面 瓦楞纸板l及面纸7被粘实。进入冷却区段后,瓦 楞纸板受上、下棉织带夹持前进,逐渐地冷却定 型,夹持力通过张力辊4进行调节。影响双面机工 作质量的关键因素为双面机棉织带的夹持力、传 送张力、加热箱温度和纸板湿度。
4.桥式传送架桥式传送架
• 桥式传送架桥式传送架是单面瓦楞纸板制成后, 再加工成单瓦楞纸板或三层以上的瓦楞纸板的过 渡传送环节。它可使粘胶进一步固化,并在生产 线的前后工序间形成柔性连接。单面机生产出来 的单面瓦楞纸板被夹持帆布带提升到桥架上时, 由于桥式传送速度低于单面机速度,因而单面瓦 楞纸板成卷叠式落在桥架传送帆布带上。这种方 式可使桥架储备一定量的单面瓦楞纸板,当单面 机短时停机时,可维持后继工序继续生产。反之 当后继工序短暂停机时,单面机也能继续生产, 而将产品卷叠式储备在桥架传送带上。
图15—18
1无轴式原纸支架

无轴式原纸支架用来支撑卷筒 原纸,如图15—12所示。卷筒 原纸被一对顶针3支撑,顶针可 以自由旋转,以方便供送原纸, 其末端设有制动装置4,以保证 卷筒纸均匀松卷,使供送的原 纸有一定张紧力。为适应原纸 的不同幅度,成对的夹头座2可 在支架中心的导轨1上调整间距。 一般设置两对夹头座,以便安 装两个卷筒原纸,一个工作, 一个备用。而支架导轨中心轴, 可被驱动装置8驱动旋转和锁定。

包装机械概论课后复习答案

包装机械概论课后复习答案

《包装机械概论》思考题第一章绪论1、现代包装追求的目标是什么?现代包装的基本功能有那些?现代包装追求的目标:多样性、科学性、艺术性和经济性。

现代包装的基本功能保护商品、便于使用、促进销售2、我国包装机械的分类原则是什么、有那些类型、如何定义?各种包装机械代号如何表示?包装机械产品分类的基本原则是要能够揭示机器的主要功能。

国家标准中,把包装机械分为12类,其名称和代号如下: 1.充填机械:将产品按预定量充填到包装容器内的机器称为充填机,代号c。

2.裹包机械:用挠性材料全部或局部裹包产品的机器称为裹包机,代号B。

3.灌装机械:将液体产品按预定量充填到包装容器内的机器称为灌装机,代号G。

4.封口机:将容器的开口部分封闭起来的机器称为封口机,代号F。

5.多功能包装机:能完成两个或两个以上包装工序的机器称为多功能包装机完成的包装工序联合命名,但也有以其主要功能命名的,代号D。

6.贴标机械:在产品或包装件上加贴标签的机器称为贴标机,代号T。

7.清洗机械:清洗包装材料、包装件等,使其达到预期清洗程度的机器,代号Q。

8.干燥机械:减少包装材料、包装件等的水分,使其达到顶期干燥程度的机器称为干燥机,代号Z。

9.杀菌机械:清除或杀死包装材料、产品或包装件上的微生物,使其降到允许范围内的机器称为杀菌机,代号S。

10.捆扎机械:通过捆扎或结扎封闭包装容器的机器称为捆扎机,代号K。

11.集装机械:将若干个产品或包装件集合包装而形成一个销售或搬运单元的机器称为集装机,代号J 12.辅助包装设备。

代号U。

3、我国包装机械型号编制方法是什么?认知包装机械型号编制实例。

包装机械型号编制方法:执行标准:GB7331-2003 型号编制方法⑴主型号的编制主型号包括包装机械的分类名称代号、结构型式代号、选加项目代号。

⑵辅助型号的编制:辅助型号包括产品的主要技术参数、派生顺序代号和改进顺序代号4、包装机械的特点有那些?答:1大多数包装机械结构和机构复杂,运动速度快且动作配合要求高。

包装机械概论

包装机械概论

料注入包装容器。
29
二、灌装机的组成及工作原理
➢ 工作过程
首先定量杯浸 入贮液箱,使 其充满液料
瓶嘴将灌装头、
瓶 进液管、定量杯
上 升
抬起,使量杯口 超出贮液箱液面
上孔和下孔 均与中间槽 13相通
当定量杯内液料下 降至调节管2的上口 端面,则灌装结束
瓶内气体 由透气孔 排出
使量杯内 液料经管2 流入瓶内
➢ 定量调节:调节管2在定量杯内的高度,或更换定量 杯,可改变灌装量。
➢ 适用于灌装酒类,不适用于灌装含气液体。
30
二、灌装机的组成及工作原理
(3) 定量泵定量法 ➢ 先将粘稠液料用机械压力注入活塞缸内定量,再注入
到包装容器内;每次罐装量等于活塞缸内液料的容积。
➢ 当瓶托台带瓶上升,灌装管嘴进入瓶内,同时活塞杆下 降,接通进液流路7,液料进入活塞缸完成计量,如图a。
➢ 作用:将送来的包装容器上升到 规定的高度,以便完成灌装,然 后再把灌装完的包装容器下降到 规定位置。
① 机械式升降机构
➢ 当滚动轴承沿凸轮运动时,使托
瓶台连同上、下滑筒一起沿导轨
升降。这种升降运动是由固定圆
柱凸轮—偏置直动从动杆机械来
实现。
11
二、灌装机的组成及工作原理
➢ 上、下滑筒之间还可产生相 对运动,不仅保证了灌装时 瓶口的密封,同时又保证了 有一定高度误差的瓶子仍可 正常灌装。
❖ 一路为管7,与贮液箱12相连,可对贮液箱预充气, 使之产生一定压力,以免液料刚灌入时因突然降压 而冒泡。
❖ 另一路为管8,与高液面浮子13上的进气阀11相连, 用来控制贮液箱的液面上限。
若气量减少,气压偏低而使液面过高时,该浮子打开进气阀, 进入无菌压缩空气,使液位下降;

包装概论 第六章 包装机械设备

包装概论 第六章 包装机械设备
包装机械设备 成型—充填—封口包装机:
热成型—充填—封口包装机 热成型—充填—封口包装机又称吸塑包装机,是把聚氯乙烯或聚二氯乙烯等 热塑性硬质塑料片材加热软化,并用真空吸塑或冲模冲压等方法将塑料片成型为 容器,然后进行充填和封口的机器。该类机器一般使用两层材料,一层是“成型” 材料,另一层是“盖封”材料。
第6章 包装机械设备 真空(充气)包装机械:
常见的真空(充气)包装机按原理分为挤压式、插管式、腔式;按操作方式分 手动(单腔、双腔)、半自动、自动(回转式、直线式)三类。
插管式真空(充气)包装机 将包装物品放入包装袋中,开口处套插在抽口上,然后 进行抽真空(充气)、封口、冷却后,取下包装成品。该机结 构简单,包装物品大小不限,适应性强,占地面积小,重量 轻。 腔式真空(充气)包装机 将包装物品放入包装袋中,用手动或其他动力来关闭真 空腔盖。然后抽真空(充气)、封口、冷却后,开启真空腔, 取出包装成品。这种真空包装机适应性强,真空度较高,设 备造价低,技术成熟。
压力灌装机
第6章 包装机械设备 液体灌装设备:
灌装阀排列形式不同的灌装机: 1. 直线式灌装机 间歇式步进输送,适用于特殊形状包装容器、大容积的液体包装,生产效率 较低。 2. 回转式灌装机 由直线式灌装机发展而成,可高速连续工作,设备的生产率较高。
直线式灌装机
回转式灌装机
第6章 包装机械设备 液体灌装设备:
裹包机械即是完成裹包操作的机器。按包装形式,一般又分为半裹包式裹包
机、全裹包式裹包机、折叠式裹包机、扭结式裹包机和接缝式裹包机等。按裹包 工艺,可分为覆盖式裹包机、缠绕式裹包机、拉伸裹包机、贴体包装机及收缩包
装机等。
第6章 包装机械设备 裹包机械:
折叠式裹包机: 折叠式裹包机是用挠性包装材料裹包物品,将末端伸出的裹包材料折叠封闭 的机器。 折叠式裹包机一般由电机、电器控制箱、传动机构、包装材料供给机构、被 包裹物供给机构、包装执行机构、产品送出机构、机身等部分组成。所完成的裹 包动作主要有: 1. 推料:将被包装物品和包装材料由供送工位移送到包装工位。 2. 折纸:使包装材料围绕被包装物品进行折叠裹包。 3. 扭结:在围绕被包装物品裹成筒状的包装材料的端部,完成扭转封闭。 4. 涂胶:将黏合剂涂在包装材料上。 5. 热封:包装材料加热封合。 6. 切断:将连接在一起的裹包件加以分离。 7. 成型:使包装材料围绕被包装物形成筒状。 8.缠包:将包装材料缠绕在被包装物品上。

包装机械概论

包装机械概论

包装机械概论第一节包装机械定义、分类和作用一、包装机械定义完成全部或部分包装过程的机器。

包装过程指计量、充填、裹包、封口、捆扎等主要包装工序,以及与其相关的前后工序,如清洗、杀菌、干燥、堆码、拆卸等,也包括打印、贴标等辅助工序。

包装过程包括两部分:一是计量,二是包装。

前者正是包装机械的难点。

计量的重要性:包装材料计量,包装对象计量。

在包装机械中,计量是重要组成部分,也是大部分包装机的难点,因为要求精度高和快速。

(酒、茶叶、粘稠体的包装等)二、包装机械的分类包装机械种类繁多,按照一定的规律对其分类,便于管理和应用。

为此,国家标准制订了相应的标准。

GB5035-85《包装机械术语》、GB7311-87《包装机械型号编制方法》。

主要是参照德国标准起草的。

1 按照功能分类表1-11)充填机械:2)裹包机械:3 )灌装机械:4)封口机:5 )多功能包装机:6)贴标机械:7 )清洗机械:8 )干燥机械:9 )杀菌机械:10 )捆扎机械:11 )集装机械:12)辅助包装机械:3 按包装产品的类型分类专用包装机(适用于大批量)通用包装机(适用于多规格)多用包装机(适用于多品种)4 包装生产线自动化程度和故障率是衡量包装生产线的两个主要指标。

三、包装机械的作用1 降低劳动条件,提高生产率(雪糕的包装)2 节约劳动力和原材料(洗衣粉的包装)3 提高商品竞争能力(两端扭糖果)4 延长商品货架期(黄河鲤鱼的保鲜)5 节约基建投资、卫生6 提高经济效益第二节包装机械组成和特点一、包装机械的组成包装机械种类繁多,结构复杂,属于自动机的范畴,机械复杂程度相当于纺织机械,但控制部分要比其复杂。

包装机械基本由8大部分组成:1 包装材料计量供送:计量速度是影响包装机速度的主要因素之一。

2 包装物品计量供送:这是许多包装机的难点。

速度不足3 主传送系统:摩擦特性也影响包装机的速度。

4 包装执行机构:多数包装机是模拟人手的结果,灵巧有余,速度不足。

包装机械概论

包装机械概论
多功能包装机
图31 翻领成型器制袋式袋装机 1-加料管,2-翻领成型器, 3-纵封辊,4-横封辊
接缝式裹包机
第四章 包装机械概论
扭结式裹包机
第四章 包装机械概论
扭结式裹包机
第四章 包装机械概论
收缩包装机
第四章 包装机械概论
多功能包装机
热成型—填—封口机
❖ 热成型—充填—封口机是在加热条件下对塑性片状包装材 料进行深冲,形成包装容器,然后进行充填和封口的机器。 在热成型包装机上能分别完成包装容器的热成型、包装物 料的充填、包装封口、裁切、修整等工序。包装材料分上 层膜和底膜;用途广,可用于包装块体、粉体、粘稠体; 物品清晰可见;可防潮,不渗透脂肪及油类。
第四章 包装机械概论
旋转式灌装机
第四章 包装机械概论
直线式灌装机
第四章 包装机械概论
充填或罐装装置: 1 松散物品的充填和罐装装置(方式:重力 式、真空式、等压式和强制加压式) 2 装箱包装的装填装置(重力、机械推送、 机械手装箱)
第四章 包装机械概论
灌装基本方法
大部分能自由流动的不含气液料 都可用此法灌装。例如白酒、果 酒、牛奶、酱油、醋等。
第四章 包装机械概论
封口机
纸箱封口机 有纸箱黏合封口机、纸箱胶带封口机、捆扎封口机、热熔封口机等。
第四章 包装机械概论
封口机
第四章 包装机械概论
裹包机
裹包机装置:1.折叠式裹包机 ;2.扭结式裹包机 ; 3.贴体包装机 ;4.收缩包装机
第四章 包装机械概论
折叠式裹包机
第四章 包装机械概论
第四章 包装机械概论
第四章 包装机械概论
灌装机
灌装的液体产品和包装容器: 2.包装容器 包装容器目前按其材料分主要有玻璃瓶、金属罐、纸包容器、塑料瓶 等。还可分为: (1)硬质容器:任何可以承受的向下压力而不变形的用金属、玻璃、 陶瓷或塑料制成的、加封盖后不漏液体的容器。 (2)半硬质容器:任何以轻量塑料通常是吹塑成型或热成型)或是纸 板及其复合纸材制成的加封盖后不漏液体的容器。 (3)非硬质容器:任何以塑料薄膜、金属箔、塑料复合薄膜或是由 它们的复合物制成的容器。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一节包装机械定义、分类和作用一、包装机械定义完成全部或部分包装过程的机器。

包装过程指计量、充填、裹包、封口、捆扎等主要包装工序,以及与其相关的前后工序,如清洗、杀菌、干燥、堆码、拆卸等,也包括打印、贴标等辅助工序。

包装过程包括两部分:一是计量,二是包装。

前者正是包装机械的难点。

计量的重要性:包装材料计量,包装对象计量。

在包装机械中,计量是重要组成部分,也是大部分包装机的难点,因为要求精度高和快速。

(酒、茶叶、粘稠体的包装等)二、包装机械的分类包装机械种类繁多,按照一定的规律对其分类,便于管理和应用。

为此,国家标准制订了相应的标准。

GB5035-85《包装机械术语》、GB7311-87《包装机械型号编制方法》。

主要是参照德国标准起草的。

1 按照功能分类表1-11)充填机械:2)裹包机械:3 )灌装机械:4)封口机:5 )多功能包装机:6)贴标机械:7 )清洗机械:8 )干燥机械:9 )杀菌机械:10 )捆扎机械:11 )集装机械:12)辅助包装机械:3 按包装产品的类型分类专用包装机(适用于大批量)通用包装机(适用于多规格)多用包装机(适用于多品种)4 包装生产线自动化程度和故障率是衡量包装生产线的两个主要指标。

三、包装机械的作用1 降低劳动条件,提高生产率(雪糕的包装)2 节约劳动力和原材料(洗衣粉的包装)3 提高商品竞争能力(两端扭糖果)4 延长商品货架期(黄河鲤鱼的保鲜)5 节约基建投资、卫生6 提高经济效益第二节包装机械组成和特点一、包装机械的组成包装机械种类繁多,结构复杂,属于自动机的范畴,机械复杂程度相当于纺织机械,但控制部分要比其复杂。

包装机械基本由8大部分组成:1 包装材料计量供送:计量速度是影响包装机速度的主要因素之一。

2 包装物品计量供送:这是许多包装机的难点。

速度不足3 主传送系统:摩擦特性也影响包装机的速度。

4 包装执行机构:多数包装机是模拟人手的结果,灵巧有余,速度不足。

5 成品输出机构:有的用主传送机构完成,有的单独设置。

6 动力机与传动系统:动力机以电机为主,速度调节反映了包装机的特点。

7 控制系统:更多的使用光、电、气、液、计算机等技术。

8 机身:机身随着技术的提高在逐渐变化。

图1-1 包装机械组成关系示意图二、包装机械的特点1 更新换代快(两端扭的糖果已经很少见到)2 卫生要求高(不锈钢制造,可口可乐的设备要求极高,地毯车间)3 调速性要求高,配置手轮。

(利于各机构协调)4 模块化设计。

(快速适应多品种包装)5 对零、部件的精度要求高。

(凸轮)第三节包装机械发展概况包装机械的发展与生活水平有很大的关系,一般来说,发达国家的水平高于发展中国家,高速发展的国家其包装机械的发展速度也比较快。

一、国内历史及现状(1)概况我国解放后包装机械的发展历史可以归结为三个阶段,前十年是仿苏阶段,主要按照苏联的设计思路来发展我们自己的包装机械,有代表性的是香烟小包装机、糖果包装机等。

60年代到80年代,是闭门造车,自力更生的年代,在轻工行业和医药行业研制了许多包装机的机型,例如真空包装机、捆扎机、制袋—充填—封口机等,但这些机械的控制大多以强电和机械为主。

80年代以来,是包装机械大发展时期,一方面引进了许多欧美的先进包装机械机型,以应付急需,另一方面加紧吸收和消化,推向市场许多新机型。

有代表性的如天津生产的液体制袋—充填—封口多功能包装机,洛阳南峰机械厂生产的袋泡茶叶包装机等,这些产品有一部分已经出口。

1980年12月中国包装技术协会成立,1981年4月成立中国包装技术协会包装机械委员会,接着成立了中国包装总公司。

目前国内生产包装机械的企业主要来自于四个方面,一是军工企业,二是原来的农机企业转产,三是乡镇企业,四是原履属于轻工和医药行业的企业。

包装教育在改革开放以后也得到了很大发展。

目前我国包装教育包装门类最齐全的院校是株洲工学院。

(2)发展方向国内包装机械与国外包装机械的差异主要在于定量精度、包装速度和控制方面,未来的发展方向主要在于以下几个方面。

设计模块化、控制机电一体化、生产规模化提高计量精度和包装速度注重高科技的应用(喷墨机、光刻机)研制新机型(如无菌包装机、)、包装生产线、重点发展食品包装机械大力发展包装教育二、国外历史及现状国外40年代开始研制和使用包装机械,以英国的巧克力、美国的饼干包装等为代表。

50年代已经实现了包装机械的初级自动化。

(1)目前国外包装机械及包装机械行业的特点如下:生产效率高,自动化程度高,可靠性好。

大量使用新技术,例如计算机技术、激光技术、超声波技术、热管技术等。

从业人员少,产值高、品种多,能满足各种需求。

(2)发展方向重点发展食品包装机械、注重包装技术的研究。

向两头发展,一头是继续规模化,另一头是小型化,强调通用性。

更加专业化,加强协作,快速适应市场、发展无人值守包装生产线。

第四节包装机械型号编制(自学)一、主型号编制二、辅助型号编制三、型号编制的严肃性第二章充填机械第一节概述一、定义充填机:将产品按预定量充填到包装容器内的机器。

严格来说,充填机应该被称为计量充填机。

二、分类1 按照物料物理状态分类:1) 粉料充填机适合奶粉、面粉等物料2) 颗粒物料充填机适合砂糖、菊花精等物料3) 块状物料充填机适合肥皂、糖果等物料4) 膏状物料充填机适合细发水、牙膏等物料5) 片状物料充填机适合药片、等物料6) 液体灌装机适合液体2 按照功能分类:1) 制袋充填机2) 成型充填机等3 按照计量方式分类:1) 容积式充填机2) 称重式充填机3) 计数式充填机第二节容积式充填机定义:将产品按照预定的容量充填到包装容器内的机器称作容积式充填机。

特点:结构简单、计量速度较快、造价低、计量精度在2%左右。

适应产品:流动性好的粉状物料和小颗粒物料,并且是价格较低的产品根据计量方式的不同,容积式充填机可以分为量杯式充填机、螺杆式充填机、计量泵式充填机、定时充填机等。

一、量杯式充填机1 固定量杯式2 可调量杯式充填机图 2-1 量杯式计量充填机构示意图1-上料盘 2-上量杯 3-下量杯 4-下料盘 5-料门 6-键 7-轴承 8-调节器 9-调节座 10-机架 11-紧固螺钉 12-安装板 13-螺钉 14-调节套筒 15-调节螺杆 16-轴承图2-2 DXD系列颗粒包装机示意图1-包装材料 2-供纸电机 3-料斗 4-刮平器 5-上转盘 6-下转盘 7-上接近开关8-光电开关 9-成型器 10-热封器 11-凸轮 12-摇臂 13-拉袋轮 14-步进电机15-臂板 16-切刀 17-下近开关 18-包装品 19-输送皮带 20-三相电机21-主动调速轮 22-被动调速轮 23-减速机二、螺杆式充填机第三节称重式充填机各种称量原理•电脑组合称第四节计数式充填机1 容积式包装机种类2 解释DXX、充填机、视比重、充填角第三章灌装机械第一节概述定义:将液体产品充填到包装容器内的机器通常称为灌装机械。

一、液体产品类型按照粘度分类:低粘度(粘度小于100厘泊)高粘度(粘度大于100厘泊)按照是否含酒精:软饮料、硬饮料按照是否含气:含气液体、不含气液体按照包装容器强度:刚性容器、柔性容器液体特性决定了灌装机的类型。

二、灌装机分类1 按照灌装方法分类1)常压灌装机(适于不含气低粘度普通液体)在常压下将液体产品定量充填到包装容器内的机器称常压灌装机2)负压灌装机(用于含维生素、农药、化工液体)将液体产品定量充填到负压包装容器内的机器称负压灌装机。

(1)压差式负压灌装机(2)重力式负压灌装机3)等压灌装机(用于含气液体)将液体产品定量充填到与储液箱压力(高于大气压)相等的包装容器内的机器。

4)压力灌装机(适用于粘稠物料)2 按照包装容器输送方式分类1)直线型灌装机2)旋转型灌装机(常用)三、旋转型灌装机结构图3-1 旋转型灌装机工作循环图1-进瓶拨轮 2-出瓶拨轮 3-导向板 4-灌装瓶 5-工序盘在进瓶拨轮前面装有变螺距螺杆,实现瓶子平稳传送1 包装容器供送装置1)螺旋,和滑道配合,可以实现分流、合流、转向、翻身等动作。

2)星形拨轮3)升降机构2 液料供送装置第二节液体计量一、量杯定量二、容器(液位)定量第三节粘稠体计量一、活塞泵计量图3-7 粘稠体计量泵计量示意图a)吸料计量 b)排料充填1-料斗 2-阀体 3-阀芯 4-出液管 5-泵体 6-活塞7-密封圈 8-活塞杆二、齿轮泵计量第四节等压灌装适合含气饮料的灌装一、灌装程序1 充气等压2 进液回气3 排气卸压4 排除余液二、液位控制1 常压灌装液位控制2 等压灌装的液位控制(高液位、低液位)第五节问题讨论一、等压灌装精度问题二、粘稠体灌装精度问题作业一什么是等压灌装?二真空灌装的优点?三为什么送瓶螺杆要多段螺旋线?第四章封口机械第一节概述一定义包装容器内盛装产品后,对容器进行封口的机械。

二包装容器分类1 塑料或复合膜袋2 玻璃瓶3 塑料容器4 金属容器5 其他:麻袋、纸箱等第二节热压封口机定义:热压封口机是用热封合的方法封闭包装容器的机器。

用于塑料袋热合封口。

一、生热原理电阻热层外热电流热(瞬间大电流)层外热电电磁热(磁滞损耗)层内热超声波振动热(磁滞伸缩振子)层内热高频热(分子电诱极性化)层内热其他加热方式:激光、红外等二、常用热封口机1 板式热封用的最多2 滚轮式热封用的多3 脉冲式适合受热变形的薄膜材料4 超声波式适合厚和变形的材料5 高频式适合极性材料6 电磁感应式适合含磁性材料7 熔断式原理说明1、反映电学特点的普适式P=UI。

与欧姆定律结合后得到式P=I2R。

(4)式P=U2/R。

2、超声波是指频率高于20000赫兹(Hz)的一种人无法听见的声波。

人耳朵能听到的声波频率为20~20000Hz,当声波的振动频率大于20000Hz时,人耳无法听到。

超声波因其频率下限大约等于人的听觉上限而得名。

因此,我们把频率高于20000赫兹的声波称为“超声波”。

第三节容器封口一、封口形式图4-1 常用瓶罐封口形式a)卷边封口 b)压盖封口 c)防盗盖封口d)旋盖封口 e)滚纹封口二、卷边封口图4-2 二重卷边封口过程1-头道卷边滚轮 2-罐盖 3-罐身 4-密封材料 5-压头 6-二道卷边滚轮三、压盖封口图4-3 压盖封口示意图1-封口瓶 2-瓶盖 3-封口模 4-中心推杆四、滚纹封口四、滚纹封口图 3-11 滚轮封口工艺1-瓶盖 2-瓶嘴凸台 3-压模 4-压板 5-折边滚轮6-螺纹滚轮 7-支撑板五、旋盖封口1 三旋盖2 四旋盖介绍思考题1 塑料膜封口机有几种,说明原理。

2 容器封口机有几种,并分别说出压盖封口机封口原理和易拉罐封口机封口原理。

3 说明脉冲式封口机封口原理及适用材料。

相关文档
最新文档
