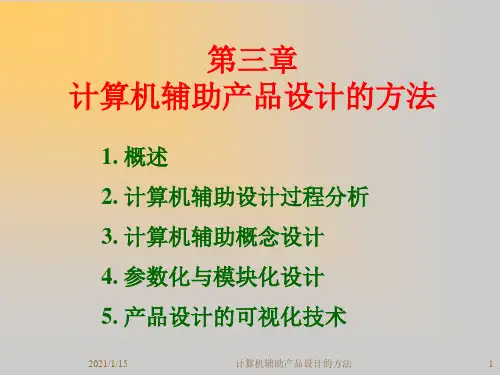

第三篇__计算机辅助产品设计方法(1)_(2)
2021/1/15
计算机辅助产品设计的方法
3
1. 概述
计算机辅助产品设计系统
以计算机硬件、软件为支持环境，用 先进的设计方法，通过各个功能模块实现 对产品的描述、计算、分析、优化、绘图、 工艺设计。以及对各类数据的存储、传递、 加工功能。在运行过程中，结合人的经验、 知识及创造性，形成人机交互、各尽所长、 紧密配合的系统。
2021/1/15
计算机辅助产品设计的方法
7
描述型设计过程模型（French模型）
用户需求 问题分析 问题定义 概念设计
选定的原理解 技术设计 详细设计
问题分析--对待设计的对象定义、确 定各种约束、标准及可用资源等。
概念设计--要产生多个原理解，并经 评价选定一个或几个可行的原理解。
技术设计--要完成产品的总体结构设 计。如有几个可行方案，还须最后确 定一个方案。
2. 概念设计建模技术
计算机辅助概念设计的核心，主要是从概念设 计的方法和过程性出发，研究面向概念设计的产 品模型和过程模型的建立方法。研究面向产品级 和全生命周期的概念设计建模技术。
2021/1/15
计算机辅助产品设计的方法
24
3.3计算机辅助概念设计的关键技术
基于UG/WAVE的产品参数化建模技术
2021/1/15
计算机辅助产品设计的方法
26
3.3 基于知识的产品创新设计
基于知识的产品创新设计是知识过 程与产品设计相结合的产物，它依赖于 知识系统的推广和知识的重用，解决基 于知识的产品设计等问题。
知识：手册、技能、经验、原理和规范。
计算机辅助概念设计过程本质上是一个推理与
决策的过程。
2021/1/15
功能描述的抽象程度越高，其概念设计 的求解空间就越大，涉及结果的创新性就 越高，知识、技术含量就越高。
CADCAM技术第三章算机辅助产品设计方法
•4、产品设计的可视化技术
• CAD软件提 供了曲面造型、 色彩、光照渲染 等可视化技术。
PPT文档演模板
CADCAM技术第三章算机辅助产品 设计方法
•4、产品设计的可视化技术
• CAD软件提 供了曲面造型、 色彩、光照渲染 等可视化技术。
PPT文档演模板
CADCAM技术第三章算机辅助产品 设计方法
•任务规划阶段
•需求分析 •可行性论证 •制定任务书
•概念设计阶段
•实质：功能原理 •设计
•确定设计方案
•结构设计阶段 •结构草图设计 •确定装配草图
PPT文档演模板
•定型生产阶段
•用户试用 •设计定型 •投入生产
•详细设计阶段
•零部件设计 •实验、改进 •绘制技术图样
•设计过程符合计算机系统化、程
方法
PPT文档演模板
•1、产品功能、原理、结 构等
•2、制造、成本等 •3、设计师间的协作
•研究创新技 法
CADCAM技术第三章算机辅助产品 设计方法
•2、计算机辅助概念设计
•美学设计
➢产品除了满足人们的使用功能要求 外，还要适应使用者的美学感觉，满 足人们的心理需求。
➢产品的造型、质感、色彩等给人的 感官感受常常会起到出人意料的作用。
CADCAM技术第三章算机辅助产品 设计方法
•个人飞行 器
PPT文档演模板
• 任何由人类制造、能飞离地面、在空 间飞行并由人来控制的提供给个人使用的 飞行物。随着飞行器普及，个人飞行器必 然是未来发展方向。轻巧，灵活的低空， 低速飞行器将是个人飞行器的发展方向。
CADCAM技术第三章算机辅助产品 设计方法
CADCAM技术第三章算机辅助产品 设计方法
第三章 计算机辅助产品设计方法jpPPT课件
结构 设计 阶段
Y 确定产品装配草图
绘制技术样图 工艺规程设计
性能试验 用户使用 N 鉴定通过？
Y 设计定型 生产规划 生产制造
产品 结束
详细 设计 阶段
定型 生产 阶段
13
3.21设计过程及其阶段划分
1. 任务规划阶段
开始
需求 分析
可行性 分析
制定设计 任务书
任务规划阶段要进行需求分析、市场预测、可 行性分析，根据企业内部地发展目标、现有设备能 力及科研成果等，确定设计参数及约束条件，最后 明确详细地设计要求作为设计、评价和决策的依据， 制定设计任务书。
8
3.1 概述－计算机辅助产品设计
❖ 从计算机科学的角度看，设计过程是一个关于产品信息 的产生、处理、交换和管理的过程。
计算机辅助产品设计系统以计算机硬件、软件为支持环 境，采用先进的设计方法，通过各个功能模块实现对产 品的描述、计算、分析、优化、绘图、工艺设计。
它克服了传统手工设计的缺陷，充分利用计算机高速、 准确、高效的计算功能，图形处理、文字处理功能，以 及对各类数据的存储、传递、加工功能，在运行过程中， 结合人的经验、知识及创造性，形成一个人机交互、各 尽所长、紧密配合的系统。
河北工业大学
第三章 计算机辅助产品设计的方法
机械工程学院－江屏
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
第三章计算机辅助产品设计的方法
1. 概述 2. 计算机辅助设计过程分析 3. 计算机辅助概念设计 4. 参数化与模块化设计 5. 产品设计的可视化技术
Y 确定产品装配草图
绘制技术样图 工艺规程设计
性能试验 用户使用 N 鉴定通过？
Y 设计定型 生产规划 生产制造
产品 结束
详细 设计 阶段
定型 生产 阶段
13
3.21设计过程及其阶段划分
1. 任务规划阶段
开始
需求 分析
可行性 分析
制定设计 任务书
任务规划阶段要进行需求分析、市场预测、可 行性分析，根据企业内部地发展目标、现有设备能 力及科研成果等，确定设计参数及约束条件，最后 明确详细地设计要求作为设计、评价和决策的依据， 制定设计任务书。
8
3.1 概述－计算机辅助产品设计
❖ 从计算机科学的角度看，设计过程是一个关于产品信息 的产生、处理、交换和管理的过程。
计算机辅助产品设计系统以计算机硬件、软件为支持环 境，采用先进的设计方法，通过各个功能模块实现对产 品的描述、计算、分析、优化、绘图、工艺设计。
它克服了传统手工设计的缺陷，充分利用计算机高速、 准确、高效的计算功能，图形处理、文字处理功能，以 及对各类数据的存储、传递、加工功能，在运行过程中， 结合人的经验、知识及创造性，形成一个人机交互、各 尽所长、紧密配合的系统。
河北工业大学
第三章 计算机辅助产品设计的方法
机械工程学院－江屏
1
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
第三章计算机辅助产品设计的方法
1. 概述 2. 计算机辅助设计过程分析 3. 计算机辅助概念设计 4. 参数化与模块化设计 5. 产品设计的可视化技术
第三章 计算机辅助产品设计方法(2) (2)
X’
Y’
Z’ 1
= (x,y,z,1) T
其中 T =
5.2 图形变换技术（八）
产生透视 投影变换
5.2 图形变换技术（八）
三维图形的比例变换
5.2 图形变换技术（一）
窗视变换的“裁剪”技术：
当操作者选择了一个窗口，计算机是如何找到窗口 内目标与窗口外图形间的分界线的？它采用的就是“裁 剪”技术。
裁剪过程为（编码法）：
① 给裁剪对象编码； ② 对编码做逻辑乘法； ③ 用逻辑乘的结果作判断并进行求交计算。
5.2 图形变换技术（一）
窗视变换的“裁剪”技术：
第三章 计算机辅助产品设计的方法
1. 概述 2. 计算机辅助设计过程分析 3. 计算机辅助概念设计 4. 参数化与模块化设计 5. 产品设计的可视化技术
5. 产品设计的可视化技术
为方便人类进行产品设计的评价和决 策工作，计算机辅助产品设计系统应具备 相关的设计信息和设计过程可视化的基本 功能。需要将与产品相关的结构信息科学 计算以及实验数据等表现为人的视觉可以 感受的计算机图像，即实现产品设计的可 视化。
5. 产品设计的可视化技术
1. 图形生成技术与算法 2. 图形变换技术
3. 真实感图形显示技术
4. 数据可视化技术 5. 虚拟现实技术
5.1 图形生成技术与算法
计算机图形技术是CAD/CAM的重要 组成部分。它的发展有利推动CAD/CAM 的研究和发展，为CAD/CAM提供了高效 的工具和手段；而CAD/CAM的发展又不 断对其提出新的要求和设想，因此 CAD/CAM的发展与计算机图形技术的发 展有着密不可分的关系。
5.2 图形变换技术（五）
旋转变换
图形的每一个点绕一个固定点按相同的方向、相 同的旋转角度所得到的变换。 二维图形绕原点旋转α角变换矩阵：
Y’
Z’ 1
= (x,y,z,1) T
其中 T =
5.2 图形变换技术（八）
产生透视 投影变换
5.2 图形变换技术（八）
三维图形的比例变换
5.2 图形变换技术（一）
窗视变换的“裁剪”技术：
当操作者选择了一个窗口，计算机是如何找到窗口 内目标与窗口外图形间的分界线的？它采用的就是“裁 剪”技术。
裁剪过程为（编码法）：
① 给裁剪对象编码； ② 对编码做逻辑乘法； ③ 用逻辑乘的结果作判断并进行求交计算。
5.2 图形变换技术（一）
窗视变换的“裁剪”技术：
第三章 计算机辅助产品设计的方法
1. 概述 2. 计算机辅助设计过程分析 3. 计算机辅助概念设计 4. 参数化与模块化设计 5. 产品设计的可视化技术
5. 产品设计的可视化技术
为方便人类进行产品设计的评价和决 策工作，计算机辅助产品设计系统应具备 相关的设计信息和设计过程可视化的基本 功能。需要将与产品相关的结构信息科学 计算以及实验数据等表现为人的视觉可以 感受的计算机图像，即实现产品设计的可 视化。
5. 产品设计的可视化技术
1. 图形生成技术与算法 2. 图形变换技术
3. 真实感图形显示技术
4. 数据可视化技术 5. 虚拟现实技术
5.1 图形生成技术与算法
计算机图形技术是CAD/CAM的重要 组成部分。它的发展有利推动CAD/CAM 的研究和发展，为CAD/CAM提供了高效 的工具和手段；而CAD/CAM的发展又不 断对其提出新的要求和设想，因此 CAD/CAM的发展与计算机图形技术的发 展有着密不可分的关系。
5.2 图形变换技术（五）
旋转变换
图形的每一个点绕一个固定点按相同的方向、相 同的旋转角度所得到的变换。 二维图形绕原点旋转α角变换矩阵：
