雷电冲击过电压的理论与试验1

雷电冲击过电压的理论与试验一．引言电能与人类的生存、发展有密切关系，而高电压与绝缘技术是其中一个很重要的知识体系，它是支撑电能应用的一根有力的支柱。

高电压技术是以试验研究为基础的研究高电压及其相关问题的应用技术。

其内容主要涉及在高电压作用下各种绝缘介质的性能和不同类型的放电现象，高电压设备的绝缘结构设计，高电压试验和测量的设备及方法，电力系统的过电压与绝缘配合、高电压或大电流环境影响和防护措施，以及高电压、大电流的应用等。

目前，随着科技的发展、经济的需要，输电电压等级越来越高，输电距离越来越长，电网结构也越来越复杂。

而高电压技术对于进一步发展超高压、特高压输电继续起着重要的推动作用。

一些国家正在沿着传统的“外沿发展模式”，继续开展更高一级电压。

二．雷电冲击过电压理论雷电冲击电压是有雷电放电形成电流通过被击物体流入大地，电流脉冲在被击物体阻抗上的压降形成冲击电压。

雷电放电包括三个阶段：先导放电，主放电，余光放电。

主放电电流幅值较小，但电流波前时间比第一分量小得多，易造成过电压。

各分量中的最大电流和电流增长最大陡度是造成被击物体上过电压、电动力和爆破力的主要因素。

在余光阶段流过较长时间的电流则是造成雷电热效应的重要因素之一。

波形组成气隙的击穿有一个最低静态击穿电压Ｕｏ，但外加电压不小于Ｕｏ仅是气隙击穿的必要条件，欲使气隙击穿，还必须使该电压持续作用一定的时间。

静态击穿电压Ｕ0 是使气隙击穿的最小电压。

雷电冲击电压分为：全波，截波－－雷电冲击波被某处放电而截断的波形.(1) 全波：非周期性冲击电压，很快到峰值再逐渐下降 .如图1作图：取峰值＝1.０，０.９－－Ｂ点，０.３－－Ａ点，０.５－－Q点，连ＡＢ线，交１.０于C点，交横轴O1点。

O1C－－波前Ｔ＝(t1-t2)t f＝FO1－－视在波前时间t f／T＝（１.０－０.０）／（０.９－０.３）t f＝Ｔ／０.６＝１.６７Ｔt t－－视在半峰值时间波形有振荡时，取平均曲线。

雷电冲击试验标准

雷电冲击试验标准雷电冲击试验是指通过模拟雷电对设备、系统、结构等的影响，测试其对雷电冲击的抵抗能力。

雷电冲击试验标准是对这一测试过程进行规范的文件，其制定的目的是为了保证测试的准确性和可靠性，同时也为产品设计和制造提供了重要的参考依据。

本文将对雷电冲击试验标准进行详细介绍，以便对相关行业人士有所帮助。

首先，雷电冲击试验标准的制定是基于对雷电特性和设备性能的深入研究和分析。

在制定过程中，需要考虑雷电的特点，如电流、电压、波形等，以及设备的特性，如耐压能力、接地设计等。

通过对这些因素的综合考虑，制定出适用于不同设备和系统的测试标准，从而保证测试的全面性和可比性。

其次，雷电冲击试验标准的内容主要包括测试方法、试验设备、试验参数、试验过程、试验结果评定等方面。

在测试方法方面，标准会详细描述测试的步骤和要求，包括测试前的准备工作、测试过程中的操作规范、测试后的数据处理等。

试验设备部分会要求使用符合相关标准的设备，以保证测试的准确性和可靠性。

试验参数部分会规定测试中所需的电流、电压、波形等参数，以及对这些参数的要求。

试验过程部分会详细描述测试的具体步骤和注意事项，以确保测试的顺利进行。

试验结果评定部分会对测试结果进行分析和评定，从而得出对设备性能的评价。

最后，对于不同的设备和系统，雷电冲击试验标准会有所不同。

例如，对于电力设备来说，标准会要求测试其对雷电冲击的耐受能力，以保证其在雷电天气下的正常运行。

而对于电子设备来说，标准会要求测试其对雷电冲击的抵抗能力，以保证其在雷电天气下的安全可靠性。

因此，在实际应用中，需要根据具体的设备和系统选择相应的测试标准，以保证测试的准确性和有效性。

总之，雷电冲击试验标准是对雷电冲击试验过程进行规范的文件，其制定的目的是为了保证测试的准确性和可靠性，同时也为产品设计和制造提供了重要的参考依据。

通过对雷电冲击试验标准的详细介绍，相信能够对相关行业人士有所帮助，也能够推动相关领域的发展和进步。

雷电冲击电压波形K因子零相位数字滤波器设计

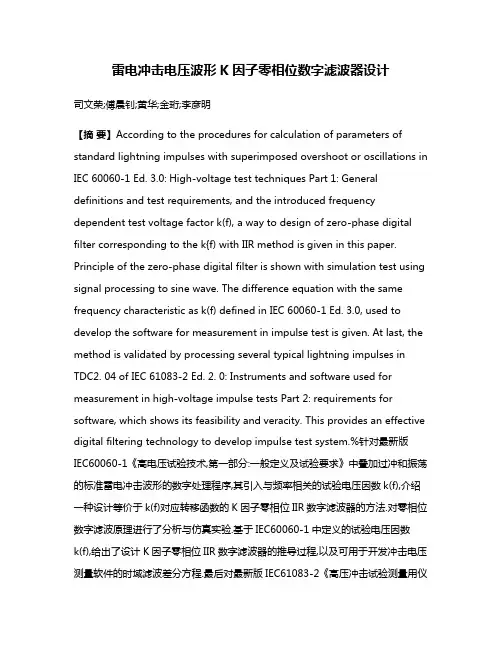

雷电冲击电压波形K因子零相位数字滤波器设计司文荣;傅晨钊;黄华;金珩;李彦明【摘要】According to the procedures for calculation of parameters of standard lightning impulses with superimposed overshoot or oscillations in IEC 60060-1 Ed. 3.0: High-voltage test techniques Part 1: General definitions and test requirements, and the introduced frequency dependent test voltage factor k(f), a way to design of zero-phase digital filter corresponding to the k{f) with IIR method is given in this paper. Principle of the zero-phase digital filter is shown with simulation test using signal processing to sine wave. The difference equation with the same frequency characteristic as k(f) defined in IEC 60060-1 Ed. 3.0, used to develop the software for measurement in impulse test is given. At last, the method is validated by processing several typical lightning impulses in TDC2. 04 of IEC 61083-2 Ed. 2. 0: Instruments and software used for measurement in high-voltage impulse tests Part 2: requirements for software, which shows its feasibility and veracity. This provides an effective digital filtering technology to develop impulse test system.%针对最新版IEC60060-1《高电压试验技术,第一部分:一般定义及试验要求》中叠加过冲和振荡的标准雷电冲击波形的数字处理程序,其引入与频率相关的试验电压因数k(f),介绍一种设计等价于k(f)对应转移函数的K因子零相位IIR数字滤波器的方法.对零相位数字滤波原理进行了分析与仿真实验.基于IEC60060-1中定义的试验电压因数k(f),给出了设计K因子零相位IIR数字滤波器的推导过程,以及可用于开发冲击电压测量软件的时域滤波差分方程.最后对最新版IEC61083-2《高压冲击试验测量用仪器和软件,第二部分:对软件的要求》附带的TDG 2.04中几种典型雷电冲击电压波形进行了滤波处理与参数提取,验证了该方法的可行性和准确性.为研制冲击电压测量系统提供了一种实用的数字滤波技术.【期刊名称】《电工电能新技术》【年(卷),期】2012(031)002【总页数】5页(P11-14,46)【关键词】试验电压因数k(f);零相位;数字滤波;雷电冲击;参数提取【作者】司文荣;傅晨钊;黄华;金珩;李彦明【作者单位】上海市电力公司电力科学研究院,上海200437;上海市电力公司电力科学研究院,上海200437;上海市电力公司电力科学研究院,上海200437;上海市电力公司电力科学研究院,上海200437;电力设备电气绝缘国家重点实验室(西安交通大学),陕西西安710049【正文语种】中文【中图分类】TM8351 引言电力系统在实际运行中不可避免地会遭受雷电冲击，为了研究电力设备在遭受雷电过电压时的绝缘性能，许多电气设备在型式试验、出厂试验或大修后利用冲击试验发生器进行雷电冲击电压试验。
