电流互感器二次回路两点接地导致的保护误动
电流互感器二次回路两点接地导致差动保护误动作分析及对策

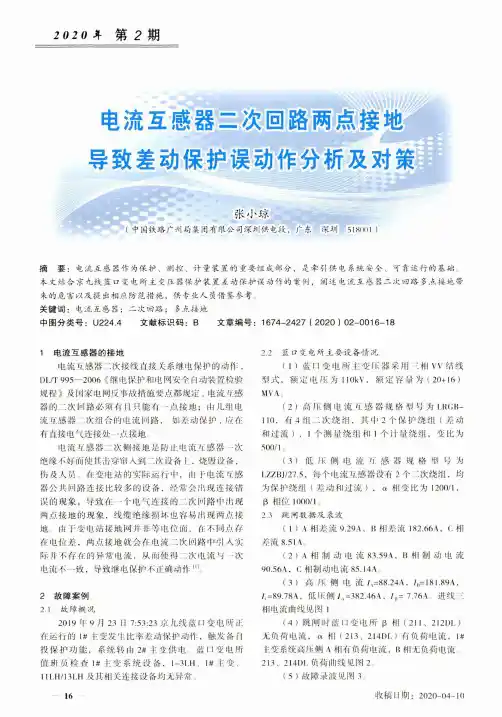

2020年第2期电流互感器二次回路两点接_导致差动保护误动作及对策张小琼(中国铁路广州局集团有限公司深圳供电段，广东深圳518U U1 )摘要：电流互感器作为保护、测控、计量装置的重要组成部分，是牵引供电系统安全、可靠运行的基础 本文结合京九线蓝口变电所主变压器保护装置差动保护误动作的案例，阐述电流互感器二次回路多点接地带 来的危害以及提出相应防范措施，供专业人员借鉴参考关键词：电流互感器；二次回路；多点接地中图分类号：U224.4 文献标识码：B文章编号：1674-2427 ( 2020 > 02-0016-181电流互感器的接地电流互感器二次接线直接关系继电保护的动作，D L/T995—2006《继电保护和电网安全H动装置检验 规程》及丨司家电网反事故措施要点都规定，电流T感 器的二次「"丨路必须有且只能有一点接地；由几组电 流互感器二次组合的电流回路，如差动保护，应在 有直接电气连接处一点接地电流互感器二次侧接地是防止电流互感器一次 绝缘不好而使其击穿窜人到二次设备t,烧毁设备，伤及人员：在变电站的实际运行中，由于电流瓦感 器公共回路连接比较多的设备，经常会出现连接错 误的现象，导致在一个电气连接的二次回路中出现 两点接地的现象，线缆绝缘损坏也容易出现两点接 地由于变电站接地网并非等电位面，在不同点存 在电位差，两点接地就会在电流二次M路中引入实 际并不存在的异常电流，从而使得二次电流与一次 电流不一致，导致继电保护不正确动作1112故障案例2.1故障概况2〇丨9年9月23 [:] 7:53:23京九线蓝口变电所正 在运行的1#主变发生比率差动保护动作，触发备fl 投保护功能，系统转山2#主变供电蓝口变电所值班员检查1#主变系统设备，丨-3LH、1#主变、I11.H/13LH及其相关连接设备均无异常2.2 蓝口变电所主要设备情况(丨）蓝口变电所主变压器采用三相VV结线 型式，额定电压为110kV,额定容域为（20+16) M VA。

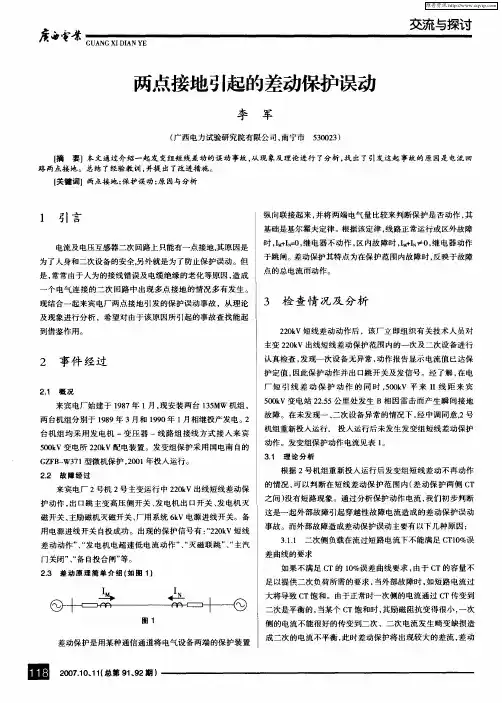

两点接地引起的差动保护误动
个 电气连接 的二 次回路 中出现多点接地 的情况 多有发生 。
现结合一起来宾电厂两点接地引发 的保护误动事 故 ，从 理论 及现象进行分析 ，希望对 由于该原 因所 引起 的事 故查 找能起
到借鉴作用。
３ 检 查情 况及 分析
２ ０ Ｖ短线差 动动作后 ，该厂立 即组 织有关技 术人员对 ２ｋ 主变 ２ ０ Ｖ出线短线差动保护范 围内的一次及二次设备进行 ２ｋ
２ 事件 经过
２１ 概 况 ．
认真检查 ， 发现一次设备无异常 ， 动作报告显示 电流值已达保 护定值 ， 因此保护动作并 出口跳 开关及发信号。经 了解 ， 电 在
厂 短 引线 差 动 保 护 动 作 的 同 时 ，０ ｋ 平来 Ｉ 线 距 来 宾 ５０Ｖ Ｉ ５ ０ Ｖ变电站 ２ ． ０ｋ ２５ ５公里处发生 Ｂ相 因雷 击而产生 瞬间接地 故障。在未发现一 、 次设 备异常的情况下 ， 中调 同意， 二 经 ２号 机组重新投入运行， 投入运行后未发生发变组短线差动保护
差动 动作 ” “ 电机 电超 速低 电流动作” “ 磁联跳” “ 、发 、灭 、 主汽 门关闭” “ 自投合 闸” 、备 等。
２３ 差 动原 理 简 单 介 绍 （ 图 １ 如 ）
侧的 电流不能很好 的传 变到二次 ，二次电流发生 畸变缺损造 成二次的 电流不平衡 ， 此时差动保护将 出现较大 的差 流 ， 动 差
电流二次回路两点接地引起继电保护误动分析与防范措施
2012年5月内蒙古科技与经济M ay 2012 第10期总第260期Inner M o ngo lia Science T echnolo gy &Economy N o .10T o tal N o .260电流二次回路两点接地引起继电保护误动分析与防范措施段 军,张 毅,张彦斌(内蒙古超高压供电局,内蒙古呼和浩特 010080) 摘 要:电流、电压二次回路的正确性是继电保护装置正确动作的基础,在此基础上继电保护装置才能正确区分被保护元件是处于正常运行状态还是发生故障,是区内故障还是区外故障。
文章通过采取现场检查、录波波形分析、现场模拟试验等方法对一起继电保护装置误动作事故进行分析,证实了电流回路两点接地是造成保护误动的直接原因,并结合电网反事故措施提出了相应的防范措施。
关键词:继电保护;二次回路;两点接地;防范措施 中图分类号:T M 773 文献标识码:A 文章编号:1007—6921(2012)10—0109—02 2011年9月14日,某500kV 变电站在基建切改进行保护更换和秋查期间,发生了一起500kV 线路跳闸事故,5021断路器三相跳闸,重合闸未动作。
500kVHQ I 线RCS -931AM S 分相电流差动保护装置零序过流Ⅲ段动作跳A 、B 、C 三相;故障无测距;现场一二次设备检查未见异常。
由于跳闸期间检修、调试等单位均在现场工作,事故调查组对跳闸原因进行分析。
1 故障前变电站运行方式跳闸前5022、5023开关间隔转基建,与之同一串的5021断路器带500kVH Q I 单开关运行(一次接线图见图1),站内其它设备为正常运行方式。
500kVHT 线正在进行基建切改换保护工作,保护装置已更换完毕,电缆二次接线工作已结束,调试人员在进行更换后保护屏的二次校线工作。
图1 一次接线2 现场设备检查情况运行人员现场检查跳闸线路有关一二次设备,均未发现异常。
现场查看线路保护录波报告,只有第二套保护RCS -931AM S 保护动作,第一套保护P 544及故障录波器没有动作及启动。
电流互感器二次回路两点接地故障计量分析
２０２４ ０３／电流互感器二次回路两点接地故障计量分析罗 焘 陈 莹 刘芮含（云南电网有限责任公司昆明供电局）摘 要：本文首先简述了在二次侧测量回路中，当出现二点接地故障时，对电能测量所产生的影响，然后分析了其工作原理，最后，从实际操作和维修的观点出发，对事故的防范和处置提出了一些建议。
关键词：电能计量；电流互感器；二次回路；接地故障０ 引言从变压器的基本理论可知，变压器的初级绕组和次级绕组在正常工作状态下不存在电气连接［１］。
因此，当操作电流互感器二次侧仪表和继电保护回路时，操作人员不接触高电压。
但是，如果电流互感器一次侧的绝缘被损坏，一次侧的高电压就会作用在电流互感器二次侧的线圈上，因此，在电流互感器二次侧的仪表、继电保护装置和工作人员都将与一次侧的高电压直接接触，从而产生高压触电的风险。
为避免这一危害，应在二次侧接地，使高电压传到变压器二次侧时，接地的短路电流会通过接地体与人体两个通道。
接地体的电阻愈低，流过身体的电流愈少，一般人体的电阻是接地体的几百倍［２］。
电流互感器二次侧的接地非常重要，它是确保二次侧设备及工作人员安全的最有效方法，一般称为保护接地［３］。
但是，在现实生活中，电流互感器二次侧往往会有两个接地点，也就是除了电流互感器二次保护接地之外，二次电缆也有可能因为机械损坏或者是绝缘损坏而接地。
如果电流互感器二次侧有两点接地或者多点接地，就会导致计量错误，本文重点讨论了二次侧两点接地在测量中的作用。
１ 案例说明及缺陷分析１ １ 情况说明经调度员反馈，１１０ｋＶ变电站２号主变３５ｋＶ侧３０２线路计量电能表Ａ、Ｂ、Ｃ三相电流出现了严重的不平衡，可能是计量方面的问题，希望计量维护人员能够配合解决。
通过对用户的调查，运行维护人员发现，这条线路上的电能表出现了严重的三相不对称现象。
由所收集的数据可知，在第１天００：００～０７：００期间，该系统所收集的Ａ、Ｂ、Ｃ三相电流基本上是均衡的，但是在第１日０９：００的时候，Ａ、Ｂ、Ｃ三相电流的数值为０ ５９，Ｂ、Ｃ的三相电流为０ ５９，Ｂ、Ｃ，０ ０５。
浅谈电力系统继电保护在运行过程中的误动及解决措施
浅谈电力系统继电保护在运行过程中的误动及解决措施摘要：继电保护装置不正确动作的原因是多样的，有技术原因、设备原因、人为原因等。
通过分析保护装置误动，找出其解决措施，对进一步提高保护装置动作的正确率是至关重要的。
关键词：继电保护误动装置元件接线错误Abstract: the incorrect action of relay protection devices are a variety of reasons, there are technical reasons, equipment, human reason. Through the analysis of the protection device malfunction, find out the solutions, which is crucial to further improve the correct rate of protection device action.Keywords: relay misoperation of protection device connection error随着微电子技术的迅速发展，继电保护装置发生了新飞跃，计算机技术、网络技术等高新技术在继电保护应用中得到了广泛采用。
现代的微机保护在继电保护的可靠性上是越来越强，但据国家电网统计，全国还是有2％左右的不正确动作，对电力系统的安全、稳定运行危害很大；尤其是超高压系统的继电保护不正确动作，往往使事故扩大、造成电网稳定性破坏、大面积停电、设备损坏等，对国民经济造成严重损失，教训是沉痛的。
有些不正确动作，多少年来，虽经多次反事故措施，仍不断重复发生，如TV二次回路需在继电保护小室一点接地，至今仍因TV二次回路在升压站、继电保护小室多点接地，造成继电保护不正确动作的事故时有发生。
还有元器件质量、二次回路设计不当等也使继电保护常常不正确动作。
提高继电保护正确动作率需要科研制造、设计、运行单位的共同努力。
一起因二次电流回路两点接地导致的保护误动事件分析

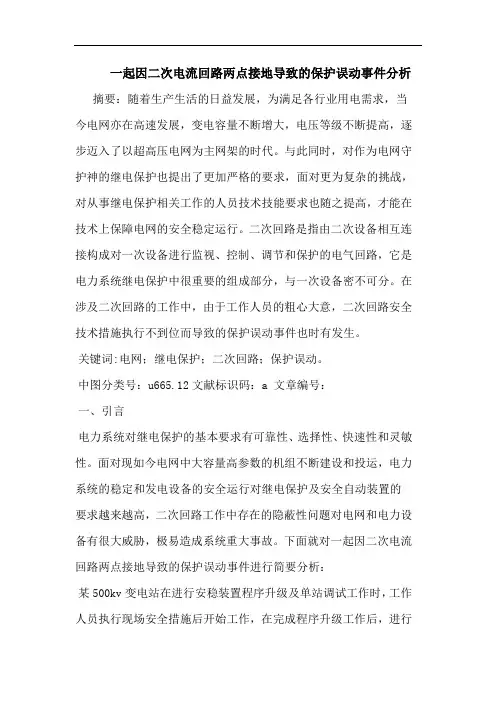

一起因二次电流回路两点接地导致的保护误动事件分析摘要：随着生产生活的日益发展，为满足各行业用电需求，当今电网亦在高速发展，变电容量不断增大，电压等级不断提高，逐步迈入了以超高压电网为主网架的时代。
与此同时，对作为电网守护神的继电保护也提出了更加严格的要求，面对更为复杂的挑战，对从事继电保护相关工作的人员技术技能要求也随之提高，才能在技术上保障电网的安全稳定运行。
二次回路是指由二次设备相互连接构成对一次设备进行监视、控制、调节和保护的电气回路，它是电力系统继电保护中很重要的组成部分，与一次设备密不可分。
在涉及二次回路的工作中，由于工作人员的粗心大意，二次回路安全技术措施执行不到位而导致的保护误动事件也时有发生。
关键词:电网；继电保护；二次回路；保护误动。
中图分类号：u665.12文献标识码：a 文章编号：一、引言电力系统对继电保护的基本要求有可靠性、选择性、快速性和灵敏性。
面对现如今电网中大容量高参数的机组不断建设和投运，电力系统的稳定和发电设备的安全运行对继电保护及安全自动装置的要求越来越高，二次回路工作中存在的隐蔽性问题对电网和电力设备有很大威胁，极易造成系统重大事故。
下面就对一起因二次电流回路两点接地导致的保护误动事件进行简要分析：某500kv变电站在进行安稳装置程序升级及单站调试工作时，工作人员执行现场安全措施后开始工作，在完成程序升级工作后，进行新接入的某500kv线路间隔采样精度校准试验，工作人员在接完试验线尚未开始通量试验时，该500kv线路主二保护动作跳开断路器abc三相。
随后，工作人员立刻停止工作，保持工作现场，配合相关人员调查跳闸原因，通过调取该保护装置动作报文及故障波形记录，系零序反时限过流保护动作，根据波形显示，故障电流为0.11a，大于零序反时限过流整定定值0.08a，满足动作条件。
调查人员进一步对动作行为和录波图进行分析，判断该线路主二保护电流回路存在两点接地的情况，是产生零序电流的原因，随后重点模拟事件发生时的工况，模拟结果与事件吻合。
火电厂电气设备常见接地故障及排查方法
火电厂电气设备常见接地故障及排查方法发布时间：2021-11-18T00:23:41.264Z 来源：《福光技术》2021年18期作者：李由[导读] 火电厂接地系统复杂，若设计、监督、维护不到位，极易发生接地故障，如互感器二次回路多点接地、直流控制回路多点接地等，将造成保护、开关误动或拒动，给设备安全运行带来极大隐患。
国能榆次热电有限公司山西晋中 030600摘要：火电厂接地系统复杂，若设计、监督、维护不到位，极易发生接地故障，如互感器二次回路多点接地、直流控制回路多点接地等，将造成保护、开关误动或拒动，给设备安全运行带来极大隐患。
因此，了解各类接地作用，熟悉常见接地故障，掌握常见故障排查方法，对于电气专业人员来说尤为重要。
基于此，本文主要对火电厂电气设备常见接地故障及排查方法进行分析探讨。
关键词：火电厂；电气设备；常见接地故障；排查方法1、前言在实际生产作业中，很多电气设备为更好的进行自我保护与更好的保护操作人员的自身人身安全，大多采用了接地保护技术。
但就实际运行现状而言，很多电厂因管理不到位，操作不规范，时常会破坏电气设备的接地保护，同时电气设备所用的接地材料大多为金属材料，很多引体易被腐蚀，生成铁锈，这也会造成电气设备出现接地不良现象。
2、火电厂常见接地故障 2.1继电保护二次回路两点接地故障根据《防止电力生产事故的二十五项重点要求》的规定，电流互感器、电压互感器二次回路必须有且只有一点接地，其原因既是为了人身和二次设备的安全，又是为了保证继电保护正确动作。
火电厂的电流互感器和电压互感器多分布在室外且分布范围广，因此，二次回路绝缘老化或检修时人为误操作会导致互感器二次回路形成两点甚至多点接地，造成保护误动或拒动。
2.1.1电流互感器两点接地对保护的影响(1)电流互感器两点接地可能造成保护拒动。
当两点接地发生在电流互感器二次线圈两侧时，两接地点经大地形成回路，可能会造成二次侧电流分流，尤其当两接地点距离较近时，将直接短路保护装置采样回路，因此对于过流保护而言，由于采集不到故障电流，故将发生保护拒动。
谈电流互感器二次回路两点接地对保护的影响
谈电流互感器二次回路两点接地对保护的影响作者：王朋来源：《消费电子·理论版》2014年第01期摘要：本文对电流互感器二次回路两点接地故障进行分析，并提供实际工程中接地对保护的影响作为参考。
关键词：电流互感器；二次回路；两点接地；保护装置中图分类号：TM452 文献标识码：A 文章编号：1674-7712 （2014） 02-0000-01国民经济的发展，人民生活水平的不断提高，逐渐向高技术的方向发展。
然而我国电流互感器的发展直接关系到我国电力工程的企业发展，对于我国电力工程行业来说，在我国的经济中占有着很重要的地位，如果我国的电力工程的进步与发展对我国的国民经济的发展会起到巨大的促进作用，那么，在我国国民经济的不断发展的新步伐下，我国电流互感器二次回路中两点接地对其保护装置有着直接的影响。
一、电流互感器的概念对于电流互感器原理主要是依据电磁感应原理的，其电流互感器主要是由闭合的铁心和绕组组成的，它的一次绕组匝数很少，串在需要测量的电流的线路中，因此，它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次回路始终是闭合的，所以，测量仪表和保护回路串联线圈的阻抗很小。
电流互感器的工作状态接近短路。
二、电流互感器的常见故障（一）电流互感器的绝缘很厚，有的绝缘包绕松散，绝缘层间有皱折，加之真空处理不良，浸渍不完全而造成含气空腔，从而就很容易引起局部放电故障。
（二）电容屏尺寸与排列不符合设计要求，甚至少放电容屏，电容极板不光滑平整，甚至错位或者断裂，使其均压特性破坏。
因此，当局部固体绝缘沿面的电场强度达到一定数值时，就会造成局部放电。
对于上述局部放电的直接后果是使绝缘油裂解，在绝缘层间生成大量的X 腊。
介损增大。
这种放电是有累积效应的任其发展下去，油中气体分析将可能出现电弧放电的特征。
（三）由于绝缘材料不清洁或者含湿高，可能在其表面产生沿面放电。
电流二次回路两点接地对继电保护的影响
电流二次回路两点接地对继电保护的影响摘要：随着近些年来我国电气化设备的不断增多，对电力的依赖性不断加强，同时也极大的促进了我国电力系统的不断升级。
在电力系统运行过程中由于继电保护二次回路问题引发的一系列故障也逐渐引起了人们的重视。
如何对这些故障问题进行解决，保证电力系统的稳定运行已经成为现阶段研究的重点。
本文阐述电流互感器二次回路两点接地产生的原因及危害，结合一起母线保护误动事故的实例，说明了交流电流二次回路两点接地对继电保护的影响，最后提出了防范和整改措施。
关键词：继电保护；二次回路；两点接地；预控措施规程规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。
当几组有电联系的电流互感器二次回路连接构成一套保护装置时，宜在保护屏上设置一个公共的可靠接地点。
交流电流二次回路也不允许存在多点接地。
以下分析了交流电流二次回路两点接地的原因和危害，提出了切实可行的防范与整改措施。
1.两点接地的原因及危害1.1 两点接地的原因1）电缆绝缘击穿，设备老化等原因，造成电流二次回路绝缘损坏接地；2）设备定检预试过程中，电流端子 N 线未可靠划开，如图 1 所示，实验过程中由于保护测试仪电流 N 与电压 N 端在装置内部短接，导致电流回路两点接地：图1 现场两点接地示意图3）误碰电流二次回路，造成电流回路两点接地；4）误设计、误施工等人为原因造成电流回路两点接地。
1.2 两点接地的危害交流电流二次回路发生两点或多点接地时，会引起保护装置或相关自动装置的不正确动作。
如果在电流互感器二次侧存在两点接地，并且接地点正好在保护装置或相关自动装置的继电器电流线圈两侧，那么两接地点与地电网将形成并联回路。
一方面，会使电流线圈短路，系统内发生故障时，流过继电器线圈的电流远小于电流互感器二次通入的故障电流，从而造成内部故障时保护的拒动。
另一方面，在外部发生接地故障或者有雷电压侵入地网时，两接地点间可能有较大的电位差，从而在继电器线圈中产生比较的额外电流，使流过继电器线圈的电流远大于电流互感器二次侧通入的电流，继而造成外部故障时保护的误动。
N600两点接地故障分析
N600两点接地故障分析摘要：在发生系统故障时电压互感器二次电压回路N600两点接地时电压会发生偏差，导致保护装置的拒动或误动，N600两点接地点位置的不同，电压的偏差也有很大差异。
关键词：N600两点接地；N600电流值超标；N600虚接地前言当保护用电压互感器二次绕组发生两点甚至多点接地时，当发生系统故障时，N600不同的接地点之间上存在一定的电压，造成二次电压中性点漂移，引起三相电压发生变化，造成保护误动或拒动事故。
目前电压互感器二次回路接地主要有两种，第一种经控制室零相小母线（N600）联通的几组电压互感器二次回路，接地只应在控制室一点接地；第二种不同电压等级的电压互感器在确保其二次回路之间确无联系的情况下，可以分别接地.1 电压互感器二次电压回路规范要求电压互感器的二次回路只允许有一点接地。
几组电压互感器的接地点应统一集中在控制室或继电保护小室内一点接地。
独立的、与其他互感器无电联系的电压互感器也可在开关场实现一点接地。
为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
1.1电压互感器二次电压回路根据规范要求，来自电压互感器二次的四根开关场引出线中的零线和电压互感器三次的两根引出线中的N线必须分开，分缆引入主控室，各电压等级电压互感器开口三角绕组二次接地方式统一采用A尾非极性端接地。
1.2二次电压回路N600接地情况规范检查在天气晴朗的情况下，利用电流钳型表（精度要求mA级）对流过N600接地线上的实际电流进行测量记录，对不同电压等级二次电压回路N600分别接地的，应对各N600接地线电流值分别测试并记录。
若发现N600接地线上流过的电流大于50mA时，应立即对电压互感器二次回路及接地情况进行全面核查，确保仅一点接地。
测量工作每半年一次，做好相关记录，若新测量的电流值超过大于上一次测量值20mA时，运行人员应立即通知保护人员进行专项检查，确保电压互感器二次回路仅一点接地。
电流互感器二次回路两点接地导致的保护误动
电流互感器二次回路两点接地导致的保护误动摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。
本文介绍了该起事故原因排查的全程。
关键词：电流互感器；两点接地；保护误动前言如果同一电流回路存在两个或多个接地点的时候，就可能会出现部分电流经大地分流；或者因地电位差的影响，回路中出现额外的电流；又或者会加剧电流互感器的负载，导致电流互感器误差增大甚至饱和等等。
而上述这些情况可能会造成保护误动或拒动。
本文介绍了一起由于电流互感器二次回路两点接地导致的保护误动的情况，并介绍了介绍了该起事故原因排查的全过程。
1现场介绍事故前的运行方式：110kV畲南甲线1276开关在合位，运行在110kV 1M母线。
110kV畲南乙线1277出线运行在110kV 2M母线，110kV母联1012开关在合位。
110kV畲南甲线1276、110kV畲南乙线1277对侧开关均在分位，线路充电运行。
2017年2月16日20时51分46秒470毫秒，220kV畲江站110kV畲南甲线1276保护动作出口跳开1276开关，20时51分47秒393毫秒，110kV畲南甲线1276保护再次动作。
事件造成原充电运行的110kV畲南甲线1276失压。
2故障排查变电运行人员现场检查保护动作情况如下：2017年2月16日20时51分46秒470毫秒，110kV畲南甲线1276电流差动保护动作（定值为：差动电流低值0.1A，延时0.0S、差动电流高值0.2A，延时0.0S），三相开关跳开。
检查保护装置发现是A相故障，故障电流约264A。
重合闸未动作（定值为：重合闸时间1S）。
20时51分47秒393毫秒，110kV畲南甲线1276电流差动保护再次动作，检查保护装置发现是A相故障，故障电流约264A。
电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施
电流互感器二次回路两点接地导致主变跳闸事故分析及防范措施摘要：电流互感器二次回路有且只有一个接地点，当发生两点接地时，会引起保护装置告警或误动，影响电网设备正常运行。
本文针对某750千伏变电站主变保护因电流回路两点接地而误动作的案例，分析了故障波形和事故发生的原因，并提出了预防和整改措施。
关键词：电流回路；两点接地；变压器跳闸；防范措施1 设备运行方式站内有两台容量为1500MVA的自耦变压器，其接线方式为Yd11。
2号主变高压侧通过7532、7530断路器接入750千伏3/2接线系统；中压侧2202断路器运行于220千伏Ⅱ母；低压侧6602断路器运行于66千伏Ⅱ母。
750千伏2号主变保护采用双套配置，其中A套保护装置为北京四方公司生产的CSC326CE主变保护装置，B套保护装置为南瑞继保公司生产的PCS978GCD主变保护装置。
两套保护均配置有差动保护和后备保护。
2 事故原因查找及处理过程某日04时36分57秒，站内后台监控机频发“2号主变保护B屏PCS978装置异常”“2号主变保护B屏PCS978分差差流异常”动作、复归信号。
驻站人员检查发现主变B套保护中压侧电流A相0.02A、B相0.05A、C相0.05A，零序电流0.05A。
不久，监控后台报“2号主变保护B屏PCS978中压侧CT异常”，就地测量中压侧零序电流达到0.06A左右，较之前有所增大。
05时46分左右，监控后台报“2号主变保护B屏PCS978总启动”“2号主变B套保护中压侧零序过流II段动作”，主变三侧断路器ABC三相跳闸。
事故发生后，专业人员立即开展调查分析。
对于主变保护范围内的一次、二次设备进行检查。
2.1一次设备检查现场查看7532、7530、2202、6602断路器机械分合指示均处于分位，2号主变各侧电流互感器无异味，瓷套无破损、裂纹及放电痕迹，主变油位、油色正常，无渗漏油、无过热等现象，主变中压侧电压互感器外观正常，可基本排除一次设备故障的情况。
电流互感器二次回路引起的差动保护误动
电流互感器二次回路引起的差动保护误动电流互感器（Current Transformer，简称CT）是电力系统中常用的一种测量设备，用于将高电流变换成低电流，以便进行测量和保护。
然而，尽管电流互感器在电力系统中发挥着重要的作用，但在使用过程中也存在差动保护误动的问题。
差动保护是电力系统中常用的一种保护方式，通过对比输入和输出电流的差值，来判断系统是否存在故障。
然而，由于电流互感器的特性和工作原理，使得在某些情况下，差动保护可能会误动。
主要的原因是电流互感器二次回路引起的误动。
当电流互感器的二次回路中存在接地故障时，会导致差动保护误动。
这是因为接地故障会引起电流互感器二次回路的电压上升，进而导致输入和输出电流的差值增大，从而触发差动保护装置。
这种情况下，差动保护误动不仅会导致误切电源，还可能对电力系统产生不必要的影响。
当电流互感器的二次回路中存在电缆故障时，也会引起差动保护误动。
电缆故障会导致电流互感器二次回路的电阻增加，从而影响到输入和输出电流的差值。
当差值超过设定值时，差动保护装置会误判为系统存在故障，从而产生误动。
这种情况下，差动保护误动可能会导致系统不必要的停电，给电力系统的正常运行带来困扰。
电流互感器的二次回路中存在接触不良或接线错误等问题时，也可能引起差动保护误动。
这些问题可能导致输入和输出电流的差值异常，使得差动保护装置错误地判断系统存在故障。
这种情况下，差动保护误动可能会导致电力系统无故停电，给生产和生活带来不便。
为了解决电流互感器二次回路引起的差动保护误动问题，可以采取一些措施。
首先，对电流互感器的二次回路进行定期检查和维护，确保接地和接线的正常。
其次，在差动保护装置中设置合理的参数和灵敏度，避免误动的发生。
此外，还可以采用其他辅助保护装置，如过电流保护和跳闸保护，作为补充手段，提高系统的安全性和可靠性。
电流互感器二次回路引起的差动保护误动是电力系统中常见的问题。
在使用电流互感器和差动保护装置时，需要注意二次回路的接地、接线和维护等方面，以减少误动的发生。
电流二次回路两点接地引起继电保护误动分析与防范措施
电流二次回路两点接地引起继电保护误动分析与防范措施摘要：电流互感器的二次回路必须可靠接地，但接地点只允许有一个。
这是为了防止一、二次绕组之间绝缘损坏或击穿时，一次高电压窜入二次回路，危及人身和设备安全。
但是电流互感器的二次回路接地问题是非常容易被忽略的问题，一旦出现二次回路两点接地或者多点接地的情况，就会带来非常严重的后果。
本文主要阐述了电流二次回路两点接地引起继电保护误动分析与防范措施。
关键词：电流互感器；二次回路；两点接地；继电保护；误动分析；防范措施1 电流互感器的特点电流互感器一般有电磁式与电容式两种形式，它的一次绕组直接串连在电力线路中，匝数很少，一次绕组中的电流完全取决于被测线路的电流；二次绕组的匝数较多，串接在测量仪表或继电保护回路里。
电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和继电保护装置的串连线圈阻抗很小，电流互感器的工作情况接近短路，并且它的一次电流与二次回路的阻抗无关。
电流互感器的二次侧额定电流一般为5A或1A。
运行中的电流互感器二次回路不允许开路，因为二次侧开路会产生很高的电压，直接影响设备和运行人员的安全。
为了保证工作人员在接触测量仪表测量仪表和继电器时的安全，电流互感器二次侧必须可靠接地，通常开断电流互感器的二次回路前，应先将其二次端子用铜线短接。
2 电流互感器二次回路两点接地对继电保护装置的影响电流二次回路两点接地的影响电力系统的安全运行的一个非常重要的保证就是公共回路。
在电力系统的日常运行过程中，根据相关规定，电流互感器公共回路的一个电气连接必须要具备一个可靠的接地点，这样才能够对人员的人身安全和二次设备的安全进行保证。
与此同时，还要求二次回路只能有一点接地，这样才能够保证继电保护和自动装置的正确工作。
但是在变电站实际运行中，公共回路连接比较多的设备，并且能够延伸的范围也是比较广的，经常会出现连接错误的现象，导致在一个电气连接的二次回路中出现两点接地的现象，绝缘损坏是导致该现象的主要原因之一，因为电流二次回路大部分在室外，所以绝缘损坏发生的可能性非常大。
浅谈电流互感器二次回路两点接地引起的保护误动
浅谈电流互感器二次回路两点接地引起的保护误动【摘要】电力系统中的互感器二次侧经常发生两点或多点接地，引起继电保护误动作，给电网安全运行和可靠供电构成直接威胁。
本文通过对漫湾电厂联变（7B）差动保护误动事故的实例分析，找出了引发这起事故的原因。
一、引言电流及电压互感器二次回路上有且只能有一点接地，其原因是为了人身和二次设备的安全，另外就是为了防止保护误动。
在有电连通的电流互感器的二次回路上，必须只能通过一点接于地网。
一个变电所（或电厂）的接地网并非实际的等电位面，因而在不同点会出现电位差。
如果一个电连通的回路在变电所的不同点同时接地，地网上的电位差将串入这个连通的回路，有时会造成不必要的分流。
在现实中，常常由于人为的接线错误及电缆绝缘的老化等原因，造成一个电气连接的二次回路中出现多点接地的情况多有发生，以致引发保护误动作事故，漫湾电厂就出现了这种事故。
二、事件经过（一）故障经过09年2月16日15：08，联变（7B）Ⅱ组差动保护动作，联变高压侧500kV 5041、5042、中压侧220kV 207、低压侧35kV 307断路器跳闸。
经现地检查，发现联变Ⅱ组保护屏波形对称差动保护动作，后备保护启动，联变Ⅰ组保护后备保护突变量启动。
（二）检查情况及分析联变Ⅱ组波形对称差动保护动作后，现场对联变Ⅱ套组差动保护范围内的所有一次设备进行了外观检查，无短路、放电迹象，联变油化分析无异常。
经调度同意，切除联变Ⅱ组波形对称差动保护，开启漫湾#4机组，通过5042断路器对联变及35kV侧#0变进行零起升压试验，试验正常。
为查明联变Ⅱ组波形对称差动保护动作原因，漫湾电厂相关专业人员对联变保护装置及二次回路开展了进一步的检查、试验和分析。
1.保护动作情况联变Ⅱ组保护屏波形对称差动保护动作，35kV侧后备保护启动，联变Ⅰ组保护屏35kV侧后备保护突变量启动（Ⅰ、Ⅱ组后备保护共用15LH），其它保护均未启动或动作。
联变Ⅱ组保护屏装置事件记录如下：故障类型：差动保护24（波形对称差动）差动动作电流：0.549A（整定值：0.2A）启动至出口时间：27ms从联变Ⅱ组差动保护装置和35kV侧后备保护装置事件记录看，35kV侧电流互感器15LH、17LH二次侧均出现三相突变电流，三相电流相位基本一致。
牵引变电所电流互感器二次回路发生多点接地影响分析
牵引变电所交流电流二次回路发生多点接地影响分析交流电流二次回路发生多点接地，将造成继电保护的拒动和误动。
具体内容分析如下:⑴电流保护交流二次回路发生多点接地在电流保护交流二次回路发生多点接地时，会造成电流保护的拒动或动作电流值不正常。
图4-1为多点接地示意图，在过电流保护交流二次回路图中，N为电流互感器二次回路原接地点,A为故障接地点。
若A点与原接地点N距离很近时（如在同一个端子箱内），此两接地点将电流互感器1LH二次侧线圈短路，电流互感器二次电流将主要通过A-N点形成回路，通过电流继电器LJ的电流将很小。
在外部一次设备发生短路故障时，由于通过电流继电器LJ的电流很小，因此LJ将不能启动，从而造成该保护拒动。
若A 点与原接地点N距离很远时（如N点在室外，A点在室内），由于地回流的电压降存在，在A-N两点间产生一个附加电源F，此附加电源产生的电流比较大（有时可达到10安以上），并与电流互感器1LH并联向电流继电器LJ供电，从而使电流保护不能按正常短路电流值动作，甚至发生电流保护误动或拒动现象。
⑵差动保护交流二次回路发生多点接地在差动保护交流二次回路发生多点接地时,一般会造成差动保护2n的误动作。
图4-2为差动保护交流二次回路多点接地示意图，在纵差动保护交流二次回路图中，D为原接地点，A为近端故障接地点，B为远端故障接地点。
当A点发生故障接地时，纵差动保护二次回路形成A-D两点接地。
假定A点（在纵差动保护屏上）距D点很近，此时A点与D点将差动保护23-24端子之间的电流线圈短接，使电流互感器4LH二次线圈的电流主要从A-D两点通过,而很少通过差动保护23-24间的电流变送器线圈；从而流入差动保护的电流为一次侧全电流、二次侧只有一相电流，使通过差动保护的电流失去平衡。
因此接触网线路在过负荷电流或有短路故障电流通过时，差动保护2n将误动作跳闸。
若B点发生故障接地（在电流互感器二次接线盒处），由于B-D 两点之间的距离很远，又由于地回流存在电压降，在B-D两点之间产生一个附加电源F，由于此附加电源电压较高，产生的电流比较大（有时可达到10安以上），并向差动23-24端子之间的电流线圈供电。
一例直流两点接地导致的保护误动分析
0引言2017年6月某火电厂3号灰场变高压侧综合保护测控装置（以下简称“综保装置”）运行中发“低压侧零流开入”动作信号跳变压器高压侧开关，低压侧开关欠压脱扣动作断开。
该灰场变为D/Yn-11接线，高压侧接10kV高压公用母线，低压侧接380V灰场动力中心PC（power center）段。
低压侧中性点安装变比800/1的零序电流互感器T3，T3二次侧接电流继电器LJ，LJ常开接点经二次电缆接入北京四方CSC241变压器综保装置开关量输入回路（以下简称开入回路）DI5，开入回路电源直接取自DC110V直流母线支路空开，如图1所示。
1故障检查1.1综保装置检查检查综保装置动作报文如下。
a）2017年6月22日06时03分02.682秒保护启动。
b）2017年6月22日06时03分03.692秒低压侧零流开入动作。
综保装置非电量开入动作逻辑如图2所示，低压侧零序过流继电器常开接点接入非电量开入DI5，综保装置投跳闸，跳闸延时1s。
对比动作报文，保护启动1s后开关跳闸，与保护设定值一致，判断综保装置动作正常。
图2非电量开入动作逻辑一例直流两点接地导致的保护误动分析杨奇（山西潞光发电有限公司，山西长治046699）摘要:描述了一例直流两点接地导致保护误动的事故案例，通过对直流系统绝缘监测仪平衡电桥原理、CSC241变压器综合保护测控装置开关量输入电路的分析，得出直流系统两点接地、综合保护测控装置开关量输入电路设计不当共同导致了事故的发生，并对直流电源回路日常检修维护，跳合闸线圈及开关量输入采集电路的设计提出了建议。
关键词：零序电流；开关量回路；两点接地；稳压二极管中图分类号:TM773文献标志码:B文章编号:1671-0320（2019）01-0019-04收稿日期：2018-08-19，修回日期：2018-10-09作者简介：杨奇（1988），男，山西长治人，2010年毕业于东北电力大学电力系统及自动化专业，工程师，从事电力系统继电保护与励磁研究方面的工作。
二次回路引起的比率差动保护误动分析
二次回路引起的比率差动保护误动分析发布时间：2022-08-17T07:45:28.057Z 来源：《福光技术》2022年17期作者：姚光金梁梅王超[导读] 差动保护是变压器的主保护，基本原理是反应被保护变压器各端流入和流出电流相量差，在保护区内故障，差动回路中的电流值大于整定值，差动保护瞬时动作。
受电流互感器二次回路接线因素的影响，可能在特定情况下，引起保护误动。
因此，必须采取有效措施，保证二次回路接线正确。
姚光金梁梅王超湖北官渡河水电发展有限公司湖北十堰 442200摘要：差动保护是变压器的主保护，基本原理是反应被保护变压器各端流入和流出电流相量差，在保护区内故障，差动回路中的电流值大于整定值，差动保护瞬时动作。
受电流互感器二次回路接线因素的影响，可能在特定情况下，引起保护误动。
因此，必须采取有效措施，保证二次回路接线正确。
关键词：接地、绝缘、误动某水电站220kV线路检修，全厂所有负荷倒闸至35kV外来电源供电。
在倒闸操作送电过程中，35kV变压器比率差动保护动作，外来电源无法正常投入，导致线路检修延期开展。
现分析比率差动保护动作原因和处理方法。
一、保护动作经过：合上变压器高压侧31断路器，35kV线路对变压器充电正常；合上变压器低压侧154，变压器对5#M母线充电正常；合上厂内外电电源开关152，厂内变压器充电正常；合上153，对坝区进水塔4#M母线充电正常；合上进水塔16断路器，对16B充电时，35kV变压器比率差动A相保护动作，变压器高、低压侧断路器31、154 跳开。
现场检查16过流继电器未动作，153微机保护也未动作。
35kV外电源主接线如图示：二、检查及原因分析：保护动作后，根据现场差动保护范围，确认A相比率差动保护为区外误动。
由于现场无故障录波装置，无法对波形进行分析。
16纯过流继电器未动作跳闸，153微机保护也未动作跳闸，同时保护均无报警信号。
但从安全角度出发，进行全面细致检查，具体如下：1、对变压器16B进行检查设备绝缘正常，无放电痕迹；2、对高压电缆均进行绝缘检查无异常；3、龙湾4#母线绝缘检查无异常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器二次回路两点接地导致的保护误动
发表时间：2017-10-23T11:45:28.757Z 来源：《电力设备》2017年第17期作者：温玲蔚[导读] 摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。
本文介绍了该起事故原因排查的全程。
（广东电网有限责任公司梅州供电局广东梅州 514000）摘要：梅州供电局220kV畲江站发生了一起110kV线路保护装置误动的事故，经过一系列的排查，发现是电流互感器二次回路两点接地，再加上相邻变电站发生了接地故障，出现了地电位差，又存在阻抗，因此回路中出现了额外的电流，引起了110kV畲南甲线保护装置的误动。
本文介绍了该起事故原因排查的全程。
关键词：电流互感器；两点接地；保护误动前言
如果同一电流回路存在两个或多个接地点的时候，就可能会出现部分电流经大地分流；或者因地电位差的影响，回路中出现额外的电流；又或者会加剧电流互感器的负载，导致电流互感器误差增大甚至饱和等等。
而上述这些情况可能会造成保护误动或拒动。
本文介绍了一起由于电流互感器二次回路两点接地导致的保护误动的情况，并介绍了介绍了该起事故原因排查的全过程。
1现场介绍
事故前的运行方式：110kV畲南甲线1276开关在合位，运行在110kV 1M母线。
110kV畲南乙线1277出线运行在110kV 2M母线，110kV母联1012开关在合位。
110kV畲南甲线1276、110kV畲南乙线1277对侧开关均在分位，线路充电运行。
2017年2月16日20时51分46秒470毫秒，220kV畲江站110kV畲南甲线1276保护动作出口跳开1276开关，20时51分47秒393毫秒，110kV畲南甲线1276保护再次动作。
事件造成原充电运行的110kV畲南甲线1276失压。
2故障排查
变电运行人员现场检查保护动作情况如下： 2017年2月16日20时51分46秒470毫秒，110kV畲南甲线1276电流差动保护动作（定值为：差动电流低值0.1A，延时0.0S、差动电流高值0.2A，延时0.0S），三相开关跳开。
检查保护装置发现是A相故障，故障电流约264A。
重合闸未动作（定值为：重合闸时间1S）。
20时51分47秒393毫秒，110kV畲南甲线1276电流差动保护再次动作，检查保护装置发现是A相故障，故障电流约264A。
继保人员现场故障排查如下：
2.1检查110kV畲南甲线保护装置及110kV录波装置：
发现在两次差动保护动作前保护装置均出现了A相电流及零序电流（最大为0.22A），而录波装置中基本没有。
保护装置出现了A相电流时，保护装置和录波装置均出现了零序电压，与出现A相电流的时间相符。
2.2检查110kV畲南乙线保护装置：
发现110kV畲南乙线保护装置并没有启动信息，但出现过零序电压，时间与110kV畲南甲线出现A相电流的时间相符。
2.3由于在同一时间，110kV畲南甲线保护装置出现了A相电流及零序电流，而录波装置中基本没有，那么有两种情况：
一种线路没有发生故障，那么畲南甲线保护装置出现的A相电流和零序电流，就可能是畲南甲线保护装置的采样或逻辑出现了问题，或者是保护的电流回路出现了问题；
另一种线路确实发生了故障，那么录波装置几乎没有A相电流和零序电流，就可能是录波装置的采样出现了问题，或者是录波的电流回路出现了问题。
针对这两种情况，先对畲南甲线保护装置的电流电压采样，以及差动保护的逻辑进行了调试，发现畲南甲线保护装置的采样和差动保护逻辑的误差在允许范围内。
然后对录波装置进行了采样，发现录波装置的采样值也在允许范围内。
说明110kV畲南甲线保护装置及110kV 录波装置是正确采样和动作的。
这就只能是电流回路出现了问题。
2.4检查保护组和录波组的电流回路：
查看是否会有电流开路或者短路的情况出现。
检查发现保护组和录波组的电流回路接线和连接片均正常。
2.5检查110kV畲南甲线端子箱：
发现110kV畲南甲线端子箱的CT二次回路保护组存在多点接地情况。
接下来就是查找除了端子箱以外还有哪些地方有接地点。
2.6申请110kV畲南甲线开关转检修后检查110kV畲南甲线的CT二次接线盒：
发现110kV畲南甲线A相CT二次接线盒内保护组1S1芯线有破损并与接线盒盖板的螺丝接触，造成110kV畲南甲线CT二次回路保护组在二次接线盒又有一个接地点，即造成110kV畲南甲线CT二次回路保护组在二次接线盒和端子箱两点接地。
根据芯线磨损情况判断，芯线接地可能原因是CT二次接线盒盖板的固定螺丝过长，接线盒内二次线路与螺丝孔距离较小，螺丝锁紧时将芯线的绝缘外皮磨穿，导致其与螺丝直接接触，从而与二次接线盒外壳导通接地。
2.7现在可以确定的是110kV畲南甲线CT二次回路保护组两点接地，但是110kV畲南甲线保护装置和录波装置均出现的零序电压是怎么产生的呢？是不是其他地方发生了故障导致系统产生了零序电压呢？于是就打电话去询问，发现相邻变电站220kV顺揭乙线发生了B相故障跳闸，重合闸动作，重合于故障，再次跳闸。
立即去110kV畲南甲线保护装置和录波装置查看零序电压产生的时间，发现110kV畲南甲线两次出现零序电压的时间恰巧与220kV顺揭乙线B相故障和重合于故障的时间相符。
因此220kV母线两次出现零序电压是由于220kV顺揭乙线B相故障和重合于故障产生。
这就可以确定110kV畲南甲线电流差动保护两次动作不是由于畲南甲线发生了故障，而是由于顺揭乙线发生了B相故障又重合于故障使系统两次产生了零序电压，又加上110kV畲南甲线CT二次回路保护组两点接地形成了环流，从而引起110kV畲南甲线保护装置电流差动保护两次误动作。
3原因分析
通过保护装置，电流值达到了保护装置电流差动整定的定值，从而引起畲南甲线。
