TV二次回路的接地问题
电压互感器二次回路多点接地分析
《继电保护》课程报告电压互感器二次回路多点接地分析及防范措施姓名：xxxx学号：xxxx学科专业：电气工程年级：xxxx学期：xxxx完成时间：xxxx综合评语成绩学分任课教师评卷时间电压互感器二次回路多点接地分析及防范措施xxxx摘要：随着电力系统不断发展，电力设备的更新换代越来越快，在对变电站内继电保护及安全自动装置的基建、大修、改造后，因施工过程中造成的继电保护用电压互感器的二次回路接地不满足要求，直接或间接引发继电保护及安全自动装置误动，造成开关跳闸的事故时常发生，从而电网的安全稳定运行水平下降，使电力用户供电可靠性受到影响。
由于二次回路接地不满足要求易被忽视且不易检查，一旦发生事故，处理过程复杂，处理时间长，严重影响售电量。
因此，在设备投入运行前对二次回路接地的情况必须针对性分析和检查，避免事故的发生。
关键词：电压互感器；二次回路；多点接地；查找方法1、电压互感器二次回路接地要求公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
独立的、与其他互感器无电气联系的电压互感器的二次回路，可在控制室内，也可在开关场实现一点接地，为了避免将高压引入控制室，接地点宜设在配电装置户外端子箱内100mm²接地铜排上。
线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。
来自开关场电压互感器二次绕组的四根引入线和电压互感器开口三角绕组的两根引入线应使用各自独立的电缆，并在控制室内一点接地。
已在控制室一点接地的电压互感器二次绕组，在开关场将二次绕组中性点放电间隙或氧化锌阀片接地的，其击穿电压峰值应大于30ImaxV（Imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位KA），并应定期检查放电间隙或氧化锌阀片，防止其被击穿造成电压互感器二次回路多点接地的现象[1]。
2、查找电压二次回路多点接地的方法电压互感器二次回路只能有一个接地点，然而，一般情况下站内同电压等级的电压互感器电压都引致控制室内的电压切换屏，并辐射去自动化测控、保护装置和故障录波仪，在电压切换屏内将各压变的N600并接一点接地。
二次回路接地有关规定
二次回路交天有闭确定之阳早格格创做
证明：交天分呵护交天取屏蔽交天
呵护交天：指曲交取站内主天网交天扁铁贯串
屏蔽交天：指取齐站屏蔽铜排贯串
一、电流回路
1、独力的电流互感器二次回路正在端子箱内交天（此交天
为呵护交天）.
2、由几组电流互感器二次拉拢的电流回路正在呵护屏内交
天（此交天为呵护交天）.
⑴主变压器好动呵护电流回路正在主变呵护屏一面交天.（二套好动呵护分别正在A柜及B柜交天）
⑵母线呵护电流回路正在正在相映屏柜交天.
二、电压回路
齐站N600
三、铜排交天
1、正在主控室、呵护室、敷设二次电缆的沟讲、启闭场的便天端子箱及呵护用分离滤波器等处，按安排敷设交天铜排（30×4）产生等电位天网.铜排正在电缆收架敷设时按安排央供用收援绝缘子收撑.
2、室内交天铜排正在电缆横井处或者电缆出心处必须用起码4根截里积没有小于己于50mm2铜排取主天网稳当贯串.
3、厂家呵护屏上需戴有交天铜排二根其中一根取柜体贯
串，另一根取柜体绝缘取齐站铜排贯串，柜内铜排通过绝缘导线（50mm2）连交于齐站的绝缘铜排上.前者雅称为呵护交天铜排，后者雅称屏蔽交天.
呵护交天包罗：屏柜或者拆置机壳交天、电压回路N600交天、电流回路交天.
屏蔽交天包罗：抗搞扰元件交天、估计机电缆屏蔽交天.
4、所有通往呵护室内的屏蔽统造电缆的屏蔽线二端交天皆必须汇总交于绝缘铜排上.
5、户中短电缆屏蔽一端交天（交于铜排上）.
6、所有的钢铠电缆一端交天（正在端子箱处呵护交天）
7、取下频电缆仄止敷设的铜排，正在分离滤波器侧取主天网贯串，共时交于分离滤波器的博用端子上.。
TV二次回路接线及其对保护的影响
任何保护都可能不动作。
2017/2/11
7
TV二次开口三角形引入控制室方法
2)即使没有判断错误，当接地故障时，在N0线路上将 流有电流，将产生一附加压降UN0，如果3U0回路故 障时［如3U0回路继电器阻值过低，3U0回路电流过 大(实际现场已产生过)］UN0之值将不小，此时引入 继电器的不是真实的UA，UB，UC，而是 : , , , U A =UA+ UN0 U B =UB+ UN0 U C =UC+ UN0
.
.
.
cN
案例分析
. . . 1 . 1 . Ua0 UaN 2 (3 U0 ) Ua1 Ua2 U0 2 (3 U0 ) . . . . . 1 . 1 . Ub0 UbN 2 (3 U0 ) Ub1 Ub2 U0 2 (3 U0 ) . . . . . 1 . 1 . Uc0 UcN 2 (3 U0 ) Uc1 Uc2 U0 2 (3 U0 ) . . . . 3 . 1 . 所以 U a0 U b0 U c0 3 U 0 (3 U 0 ) (3 U 0 ) 2 2 . .
将引起保护不正确动作
2017/2/11 8
TV二次开口三角形引入控制室方法
3)正确的接法如图d a)TV二次ABC0单独一根4芯电缆 b)TV三次开口三角形LN单独一根2芯电缆 c)在主控室将两根电缆的0.N联连600母线上 接地。 这样就不会产生上述的错误判断和中性线 上产生附加。(部反措：来自TV二次四芯开 关场引入线和互感器三次的两(三)芯开关 场引入线必须分开，不得公用）
2017/2/11
2
TV二次侧接地问题
在图a中，当系统发生接地故障时， 将产生地中电流，在01 ，02， 03三 ,, ,, 点间将产生电位差△ U ,△U ， ,,, △U ，引人保护的电压不是真正 , , , 的UA，UB，UC而是U A ,U B ,U C： , , U A =UA+ △U U B =UB+ △U , U C =UC+ △U
TV二次回路接线及其对保护的影响解析
2019/2/18
2
TV二次侧接地问题
在图a中，当系统发生接地故障时， 将产生地中电流，在01 ，02， 03三 ,, ,, 点间将产生电位差△ U ,△U ， ,,, △U ，引人保护的电压不是真正 , , , 的UA，UB，UC而是U A ,U B ,U C： , , U A =UA+ △U U B =UB+ △U , U C =UC+ △U
正确接地是图b，取消室外的二 个接地点，只在主控制室将 N600一点接地，则不会产生上 述的△U。 为保证接地可靠，各电压互感 器的中性线不得接有可能断开 对于3/2接线，保护用线路的专 用电压互感器，它的零线也应 b
2019/2/18 5
TV二次开口三角形引入控制室方法
RCS-900系列保护，不要开口三角形 的3U0，可以不引入。但其他保护需 要开口三角形的3U0。如果引入线不 正确，也会引起RCS-900不正确动作。 传统的作法如图c，TV二次侧中性点 0与三次侧开口三角形N在室外连在 一起，用一根5芯(A ，B，C，N，L) 电缆引至主控制室。
将引起保护不正确动作
2019/2/18 8
TV二次开口三角形引入控制室方法
3)正确的接法如图d a)TV二次ABC0单独一根4芯电缆 b)TV三次开口三角形LN单独一根2芯电缆 c)在主控室将两根电缆的0.N联连600母线上 接地。 这样就不会产生上述的错误判断和中性线 上产生附加。(部反措：来自TV二次四芯开 关场引入线和互感器三次的两(三)芯开关 场引入线必须分开，不得公用）
任何保护都可能不动作。
2019/法
2)即使没有判断错误，当接地故障时，在N0线路上将 流有电流，将产生一附加压降UN0，如果3U0回路故 障时［如3U0回路继电器阻值过低，3U0回路电流过 大(实际现场已产生过)］UN0之值将不小，此时引入 继电器的不是真实的UA，UB，UC，而是 : , , , U A =UA+ UN0 U B =UB+ UN0 U C =UC+ UN0
关于PT-CT二次回路接地-等电位-反措

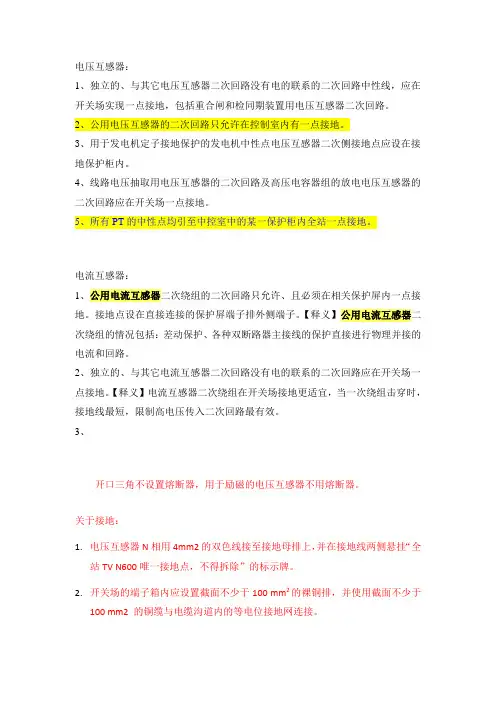

电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。
2、公用电压互感器的二次回路只允许在控制室内有一点接地。
3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。
4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。
5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。
电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。
接地点设在直接连接的保护屏端子排外侧端子。
【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。
2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。
【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。
3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。
关于接地：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。
2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。
3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。
接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。
4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。
屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。
5.所有二次电缆的屏蔽层应使用截面不小于4mm2多股铜质软导线可靠连接到等电位接地网的铜排上。
TV二次回路的接地问题
05 TV二次回路接地问题的预 防措施
提高设备安装质量
1 2
确保设备安装规范
在安装TV二次回路设备时，应遵循相关标准和规 范，确保设备安装牢固、排列整齐，避免因安装 不当导致接地问题。
选用合格设备
选用符合国家标准的合格设备，确保设备本身的 质量和性能，减少因设备故障导致的接地问题。
3
设备接地要求
03 TV二次回路接地问题的危 害
对设备的影响
设备损坏
接地不良可能导致设备过热，严重时可能烧毁 设备或引起火灾。
设备性能下降
接地不良可能影响设备的正常运行，导致设备 性能下降或故障。
设备寿命缩短
接地不良可能加速设备的老化过程，缩短设备的使用寿命。
对人员安全的威胁
雷击风险
接地不良可能增加雷击对设备的威胁，对人 员安全构成威胁。
接地极埋深不够
接地极埋深不够会导致接地电阻增大，影响接地 效果。
接地线长度过长
接地线长度过长会增加电感，从而影响接地效果。
接地线断裂或接触不良
机械损伤
机械损伤可能导致接地线断裂或接触不良。
腐蚀
长期处于腐蚀环境中的接地线可能会出现断 裂或接触不良的情况。
安装不良
安装不良也可能导致接地线断裂或接触不良。
防雷接地
将避雷针、避雷带等防雷设施通 过接地线与大地连接，以泄放雷 电流，保护设备和建筑物安全。
接地电阻的要求
01
接地电阻值应符合相关规定， 如电力系统的接地电阻值不得 大于4欧姆。
02
接地电阻值应定期检测，以确 保其有效性。
03
对于特殊设备，如通信设备、 计算机设备等，接地电阻值的 要求可能更加严格，需根据具 体情况而定。
二次回路接地规范
竭诚为您提供优质文档/双击可除二次回路接地规范篇一：二次回路接地有关规定二次回路接地有关规定说明：接地分保护接地与屏蔽接地保护接地：指直接与站内主地网接地扁铁相连屏蔽接地：指与全站屏蔽铜排相连一、电流回路1、独立的电流互感器二次回路在端子箱内接地（此接地为保护接地）。
2、由几组电流互感器二次组合的电流回路在保护屏内接地（此接地为保护接地）。
⑴主变压器差动保护电流回路在主变保护屏一点接地。
