模电课程设计之音调控制电路

合集下载

2.5 综合案例分析—音调控制电路的设计_实例讲解Multisim 10电路仿真_[共2页]

2.5  综合案例分析—音调控制电路的设计_实例讲解Multisim 10电路仿真_[共2页]

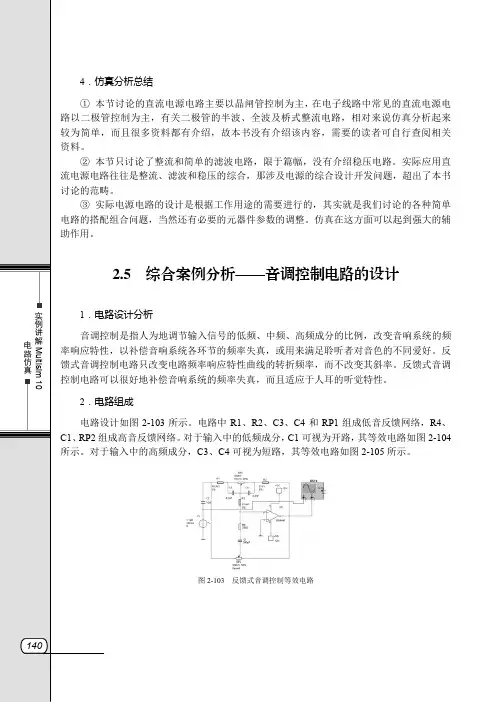

4.仿真分析总结
① 本节讨论的直流电源电路主要以晶闸管控制为主,在电子线路中常见的直流电源电 路以二极管控制为主,有关二极管的半波、全波及桥式整流电路,相对来说仿真分析起来 较为简单,而且很多资料都有介绍,故本书没有介绍该内容,需要的读者可自行查阅相关 资料。
② 本节只讨论了整流和简单的滤波电路,限于篇幅,没有介绍稳压电路。实际应用直 流电源电路往往是整流、滤波和稳压的综合,那涉及电源的综合设计开发问题,超出了本书 讨论的范畴。
140
图 2-103 反馈式音调控制等效电路
③ 实际电源电路的设计是根据工作用途的需要进行的,其实就是我们讨论的各种简单 电路的搭配组合问题,当然还有必要的元器件参数的调整。仿真在这方面可以起到强大的辅 助作用。
2.5 综合案例分析—音调控制电路的设计
实Байду номын сангаас

1.电路设计分析

电解
音调控制是指人为地调节输入信号的低频、中频、高频成分的比例,改变音响系统的频
路 仿
率响应特性,以补偿音响系统各环节的频率失真,或用来满足聆听者对音色的不同爱好。反

馈式音调控制电路只改变电路频率响应特性曲线的转折频率,而不改变其斜率。反馈式音调
控制电路可以很好地补偿音响系统的频率失真,而且适应于人耳的听觉特性。
Multisim 10
2.电路组成
电路设计如图 2-103 所示。电路中 R1、R2、C3、C4 和 RP1 组成低音反馈网络,R4、 C1、RP2 组成高音反馈网络。对于输入中的低频成分,C1 可视为开路,其等效电路如图 2-104 所示。对于输入中的高频成分,C3、C4 可视为短路,其等效电路如图 2-105 所示。

模电课程设计实验报告(语音电路)

模电课程设计实验报告(语音电路)

语音放大电路设计一、设计的目的1. 通过对语音放大器的设计,掌握低频小信号放大电路的工作原理和设计方法。

2. 进一步理解集成运算放大器和集成功放的工作原理,掌握有源滤波器和功放电路的设计过程。

3. 了解一般电子电路的设计过程和装配与调试方法。

4. 了解语音信号的有关知识。

二、系统的主要技术指标 1. 话筒放大器输入信号:mV v i 10≤ 输入阻抗:Ω≥k R i 100 共模抑制比:db K CMR 60≥ 2. 语音滤波器(带通滤波器) 带通频率范围:300Hz~3kHz 3. 功率放大器额定输出功率:=0.5om P W 负载阻抗:8L R =Ω电源电压:V 10 三、预习要求1. 复习集成预算放大器、有源滤波电路及功率放大电路的相关知识,了解静态与动态的调试方法。

2. 根据设计任务与要求,确定各级的电压放大倍数和各单元电路的设计方案,并确定电路中各元件的参数值。

3. 根据实验要求和测试内容自拟实验方法和调试步骤。

调试注意:1) 在进行直流微弱信号运算时,要注意运算放大器的调零。

2) 必要时进行相位补偿,避免自激震荡。

3) 由于电路的闭环输出电阻极小,所以测量输出电阻时所加载电阻不能太小,以免损坏运算放大器。

四、语音放大器方案首先根据设计要求确定整个语音放大电路的级数,再根据各单元电路的功能及技术指标分配各级的电压增益,然后确定各级电路的元件参数。

由于话筒输出的信号一般几毫伏,因此根据设计要求,当语音放大器的输入信号峰峰值为10毫伏、输出功率为0.5瓦时,系统的总电压放大倍数566=u A 。

考虑到电路损耗的情况,取600=u A 。

所以系统各级电压放大倍数分配:话筒放大器7.5,语音滤波器2.5,功率放大器32。

设计方案如下:图1 语音信号放大器框图 五、语音放大器设计 1. 话筒放大器由于话筒输出信号一般只有几毫伏,而共模噪声可能高达几伏,故放大器输入漂移和噪声的因数以及放大器本身的共模抑制比都是在设计中要考虑的重要因素。

模电课程设计声控电路

模电课程设计声控电路

模电课程设计声控电路一、教学目标本节课的学习目标主要包括以下三个方面:1.知识目标:学生需要掌握声控电路的基本原理和组成,了解声控电路在实际应用中的作用和意义。

2.技能目标:学生能够运用所学知识,设计和搭建一个简单的声控电路,并能够对电路进行调试和优化。

3.情感态度价值观目标:培养学生对模电课程的兴趣和热情,提高学生分析问题和解决问题的能力,培养学生的创新意识和团队合作精神。

二、教学内容本节课的教学内容主要包括以下几个部分:1.声控电路的基本原理和组成:声音的产生和传播,声传感器的原理和应用,声控电路的组成部分及其作用。

2.声控电路的设计和搭建:声传感器的选型和接入,放大电路的设计和调试,开关电路和反馈电路的设置。

3.声控电路的调试和优化:电路的测试和调试方法,如何提高电路的灵敏度和稳定性,如何避免电路的干扰和噪声。

三、教学方法为了实现本节课的教学目标,我们将采用以下几种教学方法:1.讲授法:通过讲解声控电路的基本原理和组成,让学生了解声控电路的相关知识。

2.实验法:让学生亲自动手设计和搭建声控电路,通过实践操作加深对声控电路的理解和掌握。

3.讨论法:在课堂上引导学生进行思考和讨论,培养学生的分析问题和解决问题的能力。

四、教学资源为了支持本节课的教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:提供声控电路的相关知识,为学生学习提供理论支持。

2.实验设备:提供声控电路的设计和搭建所需的实验设备和材料,让学生能够亲自动手实践。

3.多媒体资料:通过图片、视频等形式,展示声控电路的原理和应用,丰富学生的学习体验。

五、教学评估为了全面、客观地评估学生的学习成果,我们将采用以下几种评估方式:1.平时表现:通过观察学生在课堂上的参与程度、提问回答等情况,评估学生的学习态度和理解程度。

2.作业:布置与声控电路相关的作业,让学生独立完成,通过作业的完成情况评估学生的掌握程度。

3.实验报告:评估学生在实验过程中的操作技能和问题解决能力,以及实验报告的撰写水平。

模拟电子技术音调电路实验的探索与研究

模拟电子技术音调电路实验的探索与研究

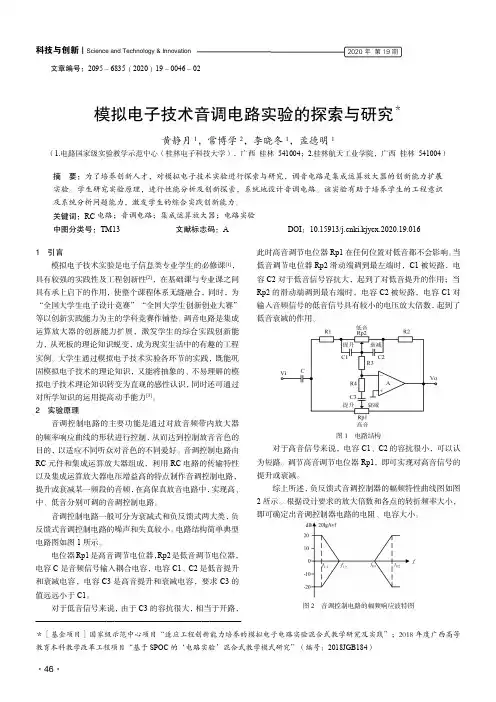

科技与创新┃Science and Technology&Innovation ·46·2020年第19期文章编号:2095-6835(2020)19-0046-02模拟电子技术音调电路实验的探索与研究*黄静月1,常博学2,李晓冬1,孟德明1(1.电路国家级实验教学示范中心(桂林电子科技大学),广西桂林541004;2.桂林航天工业学院,广西桂林541004)摘要:为了培养创新人才,对模拟电子技术实验进行探索与研究,调音电路是集成运算放大器的创新能力扩展实验。

学生研究实验原理,进行性能分析及创新探索,系统地设计音调电路。

该实验有助于培养学生的工程意识及系统分析问题能力,激发学生的综合实践创新能力。

关键词:RC电路;音调电路;集成运算放大器;电路实验中图分类号:TM13文献标志码:A DOI:10.15913/ki.kjycx.2020.19.0161引言模拟电子技术实验是电子信息类专业学生的必修课[1],具有较强的实践性及工程创新性[2],在基础课与专业课之间具有承上启下的作用,使整个课程体系无缝融合,同时,为“全国大学生电子设计竞赛”“全国大学生创新创业大赛”等以创新实践能力为主的学科竞赛作铺垫。

调音电路是集成运算放大器的创新能力扩展,激发学生的综合实践创新能力,从死板的理论知识蜕变,成为现实生活中的有趣的工程实例。

大学生通过模拟电子技术实验各环节的实践,既能巩固模拟电子技术的理论知识,又能将抽象的、不易理解的模拟电子技术理论知识转变为直观的感性认识,同时还可通过对所学知识的运用提高动手能力[3]。

2实验原理音调控制电路的主要功能是通过对放音频带内放大器的频率响应曲线的形状进行控制,从而达到控制放音音色的目的,以适应不同听众对音色的不同爱好。

音调控制电路由RC元件和集成运算放大器组成,利用RC电路的传输特性以及集成运算放大器电压增益高的特点制作音调控制电路,提升或衰减某一频段的音频,在高保真放音电路中,实现高、中、低音分别可调的音调控制电路。

模电课程设计之音调控制电路

模电课程设计之音调控制电路

模拟电路课程设计课程题目:音调控制电路设计一、设计目的·初步了解音调控制电路的工作原理及调整方法。

·掌握简单音调控制电路的工程计算,进一步了解电子线路的频率特性等理论。

二、设计任务和要求。

1.设计一音调控制电路,其技术指标和要求a,通频带;20Hz---20kHz;b,音调控制范围:100Hz;±12dB;10kHz;±12Db;C,失真度;γ<2%.三、实验原理本实验采用反馈型音调控制电路,放大器A是一理想放大器,有下图a知 R1=R2=R3=RR4=R/3R5=R7=9RC1>>C2当信号频率在低音频率区时,可把C2近似看成开路,信号的传输和反馈主要有上半部分电路完成,如图b,当信号频率工作在高音频区时,C1可近似看成短路,如图c,下半部分是频率特性的主要因素,R7是高音调节电位器。

图a图b50%27kΩKey=A图c定量分析如下:1,信号频率在低音频区图b 有简化电路电路图b可知1)低音频提升:当R5滑动到最右边,如图c,其中Z1=R1,Z2=R2+(R4//(1/jwC1))A=Z2/Z1=(R2+R4)/R1*(1+j*w*R2*W1*C1/(R2+R4))/(1+j*w*w11) wl1=1/W1C1wl2=(R2+R4)/W1*R2*C1则有,À=(R2+R4)/R1*(1+j*(w/wl2))/(1+j*(w/wl1))|A|=(R2+R4)/R1*√[(1+(w/wl2)²)/(1+(w/wl1)²)]有图中数据知:(R2+R4)/R1=10wl2=10wl1当信号频率在中音频范围时,w>>wl2,求得:À=(R2+R4)/R1* wl1/ wl2=10*1/10=1当信号频率继续降低到w=wl2,由式得:À=(R2+R4)/R1*√0.5=7.07当信号频率降到w<<wl1,可求得À=(R2+R4)/R1=10根据上诉计算的判断,在中音频区,其闭环增益为0,随着频率的降低,增益将逐渐增大,最大提升倍数是10倍。

音调控制电路设计课件

音调控制电路设计课件

音调控制器只对低音频与高音频的增益进行提升与衰减, 中音频的增益保持0dB不变。因此,音调控制器的电路可由低 通滤波器与高通滤波器构成。
2、由低通滤波器与高通滤波器 构成音调控制器
R1 C1 R4 C3 R3 - +

RP1 C2
R2
vi

C4
C5 vo
RP2
设电容C1=C2>>C3 ,在中、低音频区 ,C3可视为开路, 在中、高音频区, C1、C2可视为短路 。
f L1 f L2 /10
fL2 fLx 2
x6
f H 2 10 f H 1
根据上面的式子进行计算得,
fH1 fHx 2
x6
f L1 f L2 /10 40hz
fL2 fLx 2x 6 400hz
fH1 fHx 2x 6 2.5Khz f H 2 10 f H 1 25Khz
V RP o 1 R2 1 (j ) / 2 A j V R1 1 (j ) / 1 i
式中,
1 1 / ( RP π RP 1C2 ) 或 f L1 1 /(2 1C2 )
2 (RP π RP 1 R2 ) / ( RP 1R2C2 ) 或 f L2 ( RP 1 R2 ) /(2 1R2C2 )
(2)中频音调特性测量:将f=100Hz,Uim=100mV的正弦波信号加入至音调控制 器的输入端,将输出信号uo的幅值Uom测量值填入表格4-1的f0列中。 (3)低频音调特性测量:将高音电位器RP2滑臂居中,将低音电位器RP1滑臂置于 最左端(A端),保持Uim=100mV,调节信号频率f分别为fL1、fLx、fL2,测量其相应的低 音提升输出幅值Uom,结果填入表4-1的fL1、fLx、fL2三列中;将低音电位器RP1滑臂置 于最右端(B端),重复上述测量过程,测量其相应的低音衰减输出幅值Uom,测量 填入表4-1中。 (4)高频音调特性测量:将低音电位器RP1滑臂居中,将低音电位器RP2的滑臂分 别置于最左端(C端)和最右端(D端),保持Uim=100mV,测量方法同(3),依次测 量输入信号频率分别为fH1、fHx、fH2时的输出幅值Uom,测量结果分别填入表4-1的fH1 、fHx、fH2三列中。

声控电路课程设计

声控电路课程设计

声控电路课程设计一、教学目标本节课的学习目标包括:1.知识目标:学生需要理解声控电路的基本原理,掌握声控电路的组成部分及其作用,了解声控电路在实际生活中的应用。

2.技能目标:学生能够设计并搭建一个简单的声控电路,通过实验观察并分析声控电路的工作原理,提高动手能力和实验技能。

3.情感态度价值观目标:学生能够认识到科学知识在生活中的重要性,培养对科学的兴趣和好奇心,培养创新精神和团队合作意识。

二、教学内容本节课的教学内容主要包括:1.声控电路的基本原理:引导学生了解声控电路的工作原理,理解声控电路的组成部分及其作用。

2.声控电路的设计与搭建:指导学生设计并搭建一个简单的声控电路,通过实验观察并分析声控电路的工作原理。

3.声控电路的应用:介绍声控电路在实际生活中的应用,激发学生的学习兴趣和主动性。

三、教学方法为了实现本节课的教学目标,将采用以下教学方法:1.讲授法:通过讲解声控电路的基本原理,引导学生了解并掌握相关知识。

2.实验法:让学生动手设计并搭建声控电路,通过实验观察并分析声控电路的工作原理,提高学生的动手能力和实验技能。

3.讨论法:在教学过程中,学生进行小组讨论,鼓励学生发表自己的观点和看法,培养学生的团队合作意识和创新精神。

四、教学资源为了保证本节课的教学效果,将准备以下教学资源:1.教材:声控电路相关知识的教材,为学生提供学习参考。

2.实验器材:声控电路实验所需的器材,如电阻、电容、电感、声音传感器等。

3.多媒体资料:通过多媒体课件、视频等形式,为学生提供丰富的学习资源,增强课堂教学的趣味性。

4.网络资源:利用网络资源,为学生提供更多声控电路相关的学习资料,拓展学生的知识视野。

五、教学评估本节课的评估方式包括:1.平时表现:通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现,评估学生的学习态度和理解程度。

2.作业:布置与声控电路相关的作业,评估学生对知识点的掌握情况。

3.实验报告:评估学生在实验过程中的动手能力、观察分析能力以及对声控电路原理的理解程度。

详解音量控制器和音调控制器电路

详解音量控制器和音调控制器电路

详解音量控制器和音调控制器电路音量控制器1.典型双声道音量控制器电路图4-41所示是双声道音量控制器。

RP1-1和RP1-2是双联同轴电位器,用虚线表示这是一个同轴电位器,其中RP1-1是左声道音量电位器,RP1-2是右声道音量电位器。

图4-41 双声道音量控制器当音量调节中转动音量旋钮时,RP1-1和RP1-2的动片同步动作,动片向上滑动时动片输出信号增大,送到后面功率放大电路中的信号增大,音量增大,反之则减小。

重要提示音量控制器中采用Z(指数)型电位器,均匀转动音量电位器转柄时,动片与地端之间的阻值一开始上升较缓慢,后来阻值增大较快。

这样,较小音量时,馈入扬声器的电功率增大量变化较小,音量较大时馈入扬声器的电功率增大量上升很快,这与人耳的对数听觉特性恰好相反,这样在均匀转动音量电位器转柄时,人耳感觉到的音量是均匀上升的,如图4-42所示。

图4-42 曲线示意图2.电子音量控制器电路重要提示普通音量控制器电路结构简单,但存在一个明显的缺点,就是当机器使用时间较长以后,由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“咔啦、咔啦”的噪声。

这是因为音量电位器本身直接参与了信号的传输,当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时,导致信号传输有中断,引起噪声。

采用电子音量控制器后,由于音频信号本身不通过音量电位器,而且可以采用相应的消除噪声措施,这样即使电位器动片接触不好时也不会引起明显的噪声。

另外,双声道电子音量控制器电路中可以用一只单联电位器同时控制左、右声道的音量。

图4-43所示是电子音量控制器电路。

VT1、VT2构成差分放大器,VT3构成VT1和VT2发射极回路恒流管,RP1是音量电位器。

图4-43 电子音量控制器电路音频信号传输线路是:音频信号Ui经C1耦合,加到VT1基极,经放大和控制后从其集电极输出。

图4-44所示是信号传输过程示意图。

电路工作原理是:VT1和VT2发射极电流之和等于VT3的集电极电流,而VT3集电极电流受RP1动片控制。

音调控制电路

音调控制电路

音调控制电路音调控制电路音调控制电路的作用主要是为了满足听音者自己的听音爱好,通过对声音某部分频率信号进行提升或者衰减,使整个的声场更加符合听音者对听觉的要求。

一般音响系统中通常设有低音调节和高音调节两个旋钮,用来对音频信号中的低频成分和高频成分进行提升或衰减。

比较高档的音响设备中多采用多频段频率均衡方式,以达到更细致地校正频响的效果。

高低音调节的音调电路,根据其在整机电路中的位置,可分为衰减式、负反馈式以及衰减负反馈混合式音调控制电路三种。

这种电路一般使用高音、低音两个调节电位器;但在少数普及型机中,也有用一个电位器兼作高低音音调控制电路的。

图4所示为负反馈式高低音调节的音调控制电路。

该电路调试方便、信噪比高,目前大多数的普及型功放都采用这种电路。

图中C1、C2的容量大于C3,对于低音信号C1与C2可视为开路,而对于高音信号C3可视为短路。

低音调节时,当W1滑臂到左端时,C1被短路,C2对低音信号容抗很大,可视为开路;低音信号经过R1、R3直接送入运放,输入量最大;而低音输出则经过R2、W1、R3负反馈送入运放,负反馈量最小,因而低音提升最大;当W1滑臂到右端时,则刚好与上述情形相反,因而低音衰减最大。

不论W1的滑臂怎样滑动,因为C1、C2对高音信号可视为是短路的,所以此时对高音信号无任何影响。

高音调节时,当W2滑臂到左端时,因C3对高音信号可视为短路,高音信号经过R4、C3直接送入运放,输入量最大;而高音输出则经过R5、W2、C3负反馈送入运放,负反馈量最小,因而高音提升最大;当W2滑臂到右端时,则刚好相反,因而高音衰减最大。

不论W2的滑臂怎样滑动,因为C3对中低音信号可视为是开路的,所以此时对中低音信号无任何影响。

普及型功放一般都使用这种音调处理电路。

使用时必须注意的是,为避免前级电路对音调调节的影响,接入的前级电路的输出阻抗必需尽可能地小,应与本级电路输入阻抗互相匹配。

图5所示为衰减式高低音调节的音调控制电路。

音调控制电路的设计

音调控制电路的设计

河南工业职业技术学院课程设计报告课程名称:模拟电子技术设计题目:音调控制电路的设计姓名:张琳浩学号: 0401100238 系别专业:电气工程系班级:电气1002班指导教师:杨云2011年06月24日音调控制电路的设计摘要:音调控制电路是利用利用电子线路的频率特性原理,用于适时调整音色,使之符合各种不同听音乐的要求,用来补偿音源的录音缺陷或音箱的频响等,由于其就够和使用方法比较简单,负作用少,因而对一般条件的用户来说使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位。

正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。

其实质是对放音通道频响特性实施控制。

音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。

关键词:反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (3)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (4)2.1 音调控制电路的基础知识 (4)2.1.1 什么是音调控制 (4)2.1.2音调控制电路的分类 (5)2.2 电容器的音调控制电路 (11)第3章整机电路的设计 (17)3.1 技术要求 (17)3.2整机电路图 (18)第4章音调控制电路的安装与调试 (19)4.1 电路安装与调试技术 (19)4.1.1 合理布局、分级装调 (19)4.1.2 调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理,人为地改变信号中高、低频成分的比重,适时调整音色,改善音响的放音音质;满足听者的爱好、渲染某种气氛、达到某种效果;补偿扬声器系统及放音场所的场所音响不足。

音调的控制是对某一段频率的信号进行提升或者衰减,不影响其它频段信号的输出。

音调控制电路模拟部分

音调控制电路模拟部分

电子电工综合实验——模拟部分实验报告一.实验目的1、综合运用所学的电子电路知识,设计满足一定指针的音频放大器;2、熟悉使用Multisim仿真软件辅助电子项目设计,并指导硬件实现的过程。

二.实验电路原理图音频放大器实验原理图为三.各部分工作原理和电压增益分配1.前置放大电路前置放大电路电压放大倍数由反馈电阻13R R 和的比值决定,电压增益为1213==R R A V ,输出电压为: i O V R R V 131==ΩΩk k 112mV mV 12010=⨯ 2.音调控制电路实验原理:音调控制电路主要实现高,低音的提升和衰减。

如图所示,f 1Z Z 和是由RC 组成的网络,放大电路为集成运算放大器,1Z Z V V A f i of -≈=. 设32121321,9,C C C R R R R R R R W W >>======,当信号频率不同时,f Z Z 和1阻值不相同,f A v 会随着频率的改变而变化。

其频率特性曲线如下图所示。

图中所示0f 是中心频率,一般增益为0 dB;其中2121,,,H H l l f f f f 分别为低音到中低音,中低音到中音,中音到中高音,中高音到高音的转折频率,一般取1l f 为几十赫兹,而2l f =101l f ,2H f 一般为几十千赫兹,2H f =101H f 。

音调控制只针对于高、低音的增益进行提升、衰减,而中音的增益基本是保持不变的。

因此音调控制级电路是由低、高通滤波器组成,下面对电路进行分析。

(1) 信号在中频区由于321C C C >>=,因此低,中频区的3C 可视为开路,中,高音频区1C ,2C 则可以视为短路。

又因为741A μ开环增益很高,放大器输出阻抗又很高,所以0'≈≈E E V V (虚地)。

因此,R 3的影响可以忽略。

因此,在中频区可以绘制出音调控制级的等效电路如图6所示,根据假设R 1=R 2,于是得到该电路的电压增益dB A Vf 0=。

音调控制电路的设计报告

音调控制电路的设计报告

课程设计报告课程名称:模拟电子技术设计题目:音调控制电路的设计姓名:张琳浩学号: 08系别专业:电气工程系班级:电气1002班指导教师:杨云2011年 06月 24日音调控制电路的设计摘要:音调控制电路是利用利用电子线路的频率特性原理,用于适时调整音色,使之符合各种不同听音乐的要求,用来补偿音源的录音缺陷或音箱的频响等,由于其就够和使用方法比较简单,负作用少,因而对一般条件的用户来说使用音调控制器简单可靠,它的用途在音响系统中占有重要的地位。

正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。

其实质是对放音通道频响特性实施控制。

音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。

关键词:反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)课题背景 (3)选题的目的 (3)选题的意义 (3)本课题主要研究内容 (4)第2章音调控制电路分析 (4)音调控制电路的基础知识 (4)什么是音调控制 (4)音调控制电路的分类 (5)电容器的音调控制电路 (11)第3章整机电路的设计 (17)技术要求 (17)整机电路图 (18)第4章音调控制电路的安装与调试 (19)电路安装与调试技术 (19)合理布局、分级装调 (19)调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论课题背景音调控制电路是利用电子线路的频率特性原理,人为地改变信号中高、低频成分的比重,适时调整音色,改善音响的放音音质;满足听者的爱好、渲染某种气氛、达到某种效果;补偿扬声器系统及放音场所的场所音响不足。

音调的控制是对某一段频率的信号进行提升或者衰减,不影响其它频段信号的输出。

由于音调电路结构和使用方法比较简单,所以在现今的中、高档音响中普遍存在。

选题的目的通过对音调控制电路的分析设计,对音调控制电路的工作原理有了较深入的了解。

模电声控开关课程设计

模电声控开关课程设计

模电声控开关课程设计一、课程目标知识目标:1. 学生能理解模拟电子技术中声控开关的基本原理,掌握相关电路组成及功能。

2. 学生能够运用所学知识,分析声控开关电路的工作过程,解释各部分元件的作用。

3. 学生了解声音信号的放大、处理和转换过程,并能运用这些知识设计简单的声控开关。

技能目标:1. 学生能够正确使用实验仪器和工具,进行声控开关电路的搭建与调试。

2. 学生通过实践操作,掌握声控开关电路的故障排查和问题解决方法。

3. 学生能够运用所学技能,创新设计并制作具有实际应用价值的声控开关。

情感态度价值观目标:1. 学生在学习过程中,培养对模拟电子技术的兴趣和热情,提高探索精神。

2. 学生能够认识到模拟电子技术在生活中的广泛应用,增强学以致用的意识。

3. 学生在团队合作中,培养沟通协作能力和解决问题的能力,形成积极的价值观。

本课程针对初中年级学生,结合模拟电子技术基础知识,注重实践操作和创新能力培养。

课程目标旨在使学生掌握声控开关的基本原理和制作方法,提高学生将理论知识应用于实际问题的能力,同时培养良好的情感态度和价值观。

通过具体的学习成果分解,为后续教学设计和评估提供明确依据。

二、教学内容1. 声音信号的基本特性:介绍声音信号的频率、振幅、波形等基本参数,分析声音信号在传播过程中的变化。

2. 声控开关原理:讲解声控开关的工作原理,包括声音信号的检测、放大、处理和执行开关动作等环节。

3. 电路元件功能与应用:学习常用的电路元件,如麦克风、运算放大器、比较器、继电器等,并了解其在声控开关电路中的作用。

4. 声控开关电路设计:学习如何设计简单的声控开关电路,包括电路图绘制、元件选型及连接方式。

5. 实践操作:安排学生进行声控开关电路的搭建与调试,培养学生动手能力和实际问题解决能力。

6. 故障排查与优化:学习声控开关电路的故障排查方法,分析常见问题,并进行电路优化。

教学内容依据课程目标,结合教材相关章节进行编排。

模电课程设计(音响放大器)

模电课程设计(音响放大器)

《模拟电子技术》课程设计说明书音响放大器院、部:电气与信息工程学院学生姓名:彭澎指导教师:张松华职称副教授专业:电子信息工程班级:电子1201班学号: 12303401362014年6月课题三音响放大器的设计(一)设计目的1、了解集成功率放大器内部电路工作原理2、掌握其外围电路的设计与主要性能参数测试方法3、掌握音响放大器的设计方法与电子线路系统的装调技术(二)设计要求和技术指标1、技术指标额定功率P≥0.3W,负载阻抗为10Ω,频率响应范围为50Hz-20KHz,输入阻抗大于20KΩ,放大倍数≥20dB。

2、设计要求(1)设计话音放大与混合前置放大器、音调控制级、功率放大级;(2)选定元器件和参数,并设计好电路原理图;(3)在万能板或面包板或PCB板上进行电路安装调测;(4)测试输出功率;(5)测试输出阻抗;(6)撰写设计报告。

(三)设计报告要求1、选定设计方案;2、拟出设计步骤,画出设计电路,分析并计算主要元件参数值;调试总结3、列出设计电路测试数据表格;4、进行设计总结和分析,并写出设计报告。

(四)设计总结与思考1、总结话音放大器的设计和测试方法;2、总结设计话音放大器器所用的知识点;目录第1章绪论 (1)1.1 音响的意义 (1)1.2 音响的技术指标 (1)1.2.1 频率响应 (1)1.2.2 信噪比 (1)1.2.3 动态范围 (2)1.2.4 失真 (2)1.2.5 立体声分离度 (2)1.2.6 立体声平衡度 (3)第2章音响放大器电路设计 (4)2.1 音响放大器的基本原理 (4)2.2 前置放大电路(A1) (5)2.3 音调控制电路(A2) (5)2.3.1 低音提升 (6)2.3.2 高音提升 (6)2.3.3 高音衰减 (7)2.3.4 低音衰减 (7)2.3.5 反馈型音调控制电路 (7)2.3.6 信号在低频区 (8)2.3.7 信号在高频区 (8)2.4 功率放大级 (10)2.4.1 TDA2030A介绍 (10)2.4.2 功率放大电路说明 (11)第3章用multisim仿真音响放大器电路 (12)第4章组装与调试 (13)4.1电路元件组装 (13)4.2作品调试 (13)结束语 (14)参考文献 (15)附录A 实物图 (16)附录B 元件清单 (17)第1章绪论1.1 音响的意义音响技术的发展经历了电子管、晶体管、场效应管的历史时期,在不同的历史时期都各有其特点。

音调控制电路数字部分

音调控制电路数字部分

一)实验目的1)综合运用所学的电子电路知识,利用芯片X9511设计一个能调节音频放大器的音量的电路2)设计一个能显示音量大小的电路并测试二)实验器件1)集成芯片X9511一片功能:X9511系列包括X9511Z(最大电阻为1k)和X9511W(最大电阻为10k)两种,其内部包含有控制电路、5位二进制可逆计数器、32选1译码器、5位E2PROM存贮器以及电阻阵列,功能方框图如下图所示。

电阻阵列包含31个电阻单元,在每个单元的两个端点都有可以被滑动单元访问的抽头点。

对滑动单元抽头点位置的访问由PU、PD两个输入端所输入的数据经5位加/减计数器计数、32选1译码器译码后控制单接点的电子开关来实现。

在滑动端改变抽头位置时工作在"先接通后断开"的方式。

X9511的分辨率等于最大的电阻值被31除。

5位二进制加/减计数器计数达到一个极端时,不会循环回复,即当加计数时,不会由11111跳到00000;减计数时不会由00000跳到11111。

控制电路负责控制5位E2PROM,在计数器所计数据(滑动端的位置)的贮存和掉电后再次上电时,对E2PROM存贮器所存数据操作调用。

E2PROM所存数据可保存100年。

管脚功能:9511具有8引脚DIP、SOIC两种封装形式,如下图所示VH、VL:高电压端及低电压端,高、低电压端等效于一个机械电器的两个固定端。

VW:滑动端,相当于机械电位器的可移动端,滑动端的串联电阻(电子开关的导通电阻)典型值为40。

PU:加计数输入端,具有去抖动功能,内部接有上拉电阻,平时能够保持PU端为高电平。

当PU端输入低电平时,内部计数器开始执行加计数,滑动输出端向上移动,VL与VW之间的电阻增大,VH与VW之间的电阻减小。

因为内部具有去抖动功能,所以输入低电平的时间必须大于40ms才算有效。

输入低电平的时间大于40ms而小于1s 时,以慢速方式计数,每250ms加1。

输入低电平的时间超过1s时,在超出1s的时间范围内,以快速方式计数,每50ms加1。

模电课程设计-音响放大器

模电课程设计-音响放大器

琼州学院本科生课程设计《模拟电子技术》课程设计设计题目:音响放大器学院:电子信息工程学院专业:电子信息科学与技术年级:学生姓名:学号:指导老师:2012年6月音响放大器的设计(琼州学院电子信息工程学院,海南三亚572022)摘要:音响放大器所需要设计的电路为话筒放大器,音调控制器及功率放大器。

话音放大器的作用是不失真的放大声音信号(最高信号达到10kHz)。

其输入阻抗应远大于话筒的输出阻抗;音调控制器主要是控制、调节音响放大器的幅频特性,因此音调控制器的电路可由低通滤波器与高通滤波器组成。

关键词:音响放大器;话放级;音调控制级;功放级1设计内容1.1设计目的(1)学习基本理论在实践中综合运用的初步经验,掌握模拟电路设计的基本方法、设计步骤,培养综合设计与调试能力。

(2)学会音响放大器的设计方法和性能指标测试方法。

(3)培养实践技能,提高分析和解决实际问题的能力。

1.2设计要求(1)设计并制作一个音响放大器,主要技术指标要求:①额定功率:P。

>=1W②负载阻抗:R=8Ω③频率范围:40Hz~10kHz④话放级输入灵敏度:5mV⑤输入阻抗:R>>20Ω⑥系统的总电压增益A>560倍(55dB)(2)设计电路结构,选择电路元件,计算确定元件参数,画出实用原理电路图。

(3)自拟实验方法、步骤及数据表格,提出测试所需仪器及元器件的规格、数量,交指导教师审核。

(4).批准后,进实验室进行组装、调试,并测试其主要性能参数。

1.3参考方案(1).电路图设计①确定目标:设计整个系统是由那些模块组成,各个模块之间的信号传输,并画出音响放大器方框图。

②系统分析:根据系统功能,选择各模块所用电路形式。

③参数选择:根据系统指标的要求,确定各模块电路中元件的参数。

④总电路图:连接各模块电路。

(2).电路安装、调试①为提高学生的动手能力,学生自行焊接电路板。

②在每个模块电路的输入端加一信号,测试输出端信号,以验证每个模块能否达到所规定的指标。

音调控制电路的设计

音调控制电路的设计

音调控制电路的设计(总6页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模拟电路设计性实验~音调控制电路的设计实验目的:★掌握音调控制电路的设计与参数的估算与测试★提高综合电路和设计和调试的能力。

实验原理:音调控制是指人为地调节输入信号的低频、中频、高频成分的比例,改变音响系统的频率响应特性,以补偿音响系统各环节的频率失真,或用来满足聆听者对音色的不同爱好。

反馈式音调控制电路只改变电路频率响应特性曲线的转折频率,而不改变其斜率。

反馈式音调控制电路可以很好地补偿音响系统的频率失真,而且适应于人耳的听觉特性。

电路设计如图所示。

电路中R1、R2、C3、C4和RP1组成低音反馈网络R6、C1、RP2组成高音反馈网络,对于输入中的低频成分,C1可视为开路,其等效电路如图所示。

对于输入中的高频成分C3、C4可视为短路,其等效电路如图所示。

1、反馈式音调控制等效电路2、低音控制等效电路3、高音控制等效电路将图电路进行仿真得到表仿真数据。

图(a)、(b)、(c)分别用示波器仿真了电位器调节在不同的位置时的输出波形。

(a)RP1、RP2 电位器分别调到50%处时的仿真波形(b)电位器RP1调到100%RP2调50%,输入为100HZ时的仿真波形(c)电位器RP1调到50%RP2调到0%,输入为5000HZ时的仿真波形图电位器RP1、RP2处在不同位置时的仿真波形。

从以上仿真结果可以看出当可变电阻RP1调节在100%时,低音提升量最大,约为。

当RP1调节在0%时,低音衰减量最大约为 mV。

当RP2调节在0%时,高音提升量最大约为,当RP2调节在100%时,高音衰减量最大约为128mV。

实验结论:音调控制器只对低音频和高音频的增益进行提升和衰减,中音频的增益保持不变。

因此,音调控制器的电路可以由低通滤波器与高通滤波器构成。

调试心得及体会:人类的每一个进步都是从科学上一点一滴累积起来的,在调试的过程中我渐渐感受到了科学的兴趣。
