DGC瓦斯含量直接测定装置配置表

DGC型瓦斯含量直接测定装置操作流程

DGC型瓦斯含量直接测定装置操作流程1.安全准备在操作装置之前，需要进行必要的安全准备。

确保装置和其他相关设备的工作状态正常，检查电源、传感器、计量系统等是否正常运行，并配备适当的护目镜、防护手套、耳塞等个人防护装备。

2.连接测量设备将DGC型瓦斯含量直接测定装置与矿井通风管道连接。

确保连接处密封良好，防止气体泄漏。

3.校准设备在进行实际测量之前，需要先对装置进行校准。

通常，校准包括气体流量校准和气体浓度校准两个步骤。

a.气体流量校准：使用校准气体流量计校准装置中的流量传感器。

调整流量计中的流量，使其与校准气体流量计读数一致。

b.气体浓度校准：使用校准气体标准品校准装置中的浓度传感器。

将校准气体标准品连接到装置中，调整装置的浓度传感器，使其与校准气体浓度一致。

4.进行测量完成校准后，可以开始进行实际的瓦斯含量测量。

操作步骤如下：a.打开装置电源开关，确保计量系统和传感器正常工作。

b.将装置插入矿井通风管道中，并固定好。

c.设定测量参数，包括测量时间、测量间隔等。

d.开始测量。

装置会自动采集矿井中的瓦斯样品，并测量其浓度。

e.等待测量完成。

测量时间根据矿井实际情况和需要进行调整，通常需要一段时间才能收集到足够的样品。

f.停止测量。

在设定的测量时间内，装置会自动结束测量，并保存测量结果。

5.数据处理和分析将装置中保存的测量结果导出到计算机中，进行数据处理和分析。

可以使用专门的数据处理软件对测量结果进行统计、计算各项指标等。

6.整理设备和记录在完成测量后，需要将装置从矿井中取出，并检查装置及其配件的工作状态。

进行必要的清洁和维护，确保下次使用时能正常工作。

同时，对测量结果进行整理和记录，包括矿井名称、测量时间、测量点位、测量结果等，方便后续分析和比较。

以上就是DGC型瓦斯含量直接测定装置的操作流程。

通过严格按照操作流程进行操作，可以保证测量结果的准确性和可靠性，确保矿井和矿山环境的安全。

DGC型瓦斯含量直接测定装置操作规程

DGC型瓦斯含量直接测定装置操作规程DGC型瓦斯含量测定装置主要由井下解吸系统、地面解吸系统、煤样粉碎解吸系统三大部分组成，各组成部分具体操作如下：一、井下解吸系统1、下井前认真检查所需仪器是否完好，明确取样地点及取样记录人；2、详细记录取样地点大气压、温度及停钻时间、取样时间、取芯结束时间等数据；3、井下解吸前先将解吸器灌注水，取样后迅速将煤样筒盖拧紧，并放入清水中观察是否有漏气现象，若漏气迅速用乳胶管将煤样筒连接，启动秒表进行读数（每分钟记录一次）；当解吸量达到85%时，关闭解吸阀门，并重新将解吸仪加满水后继续解吸（并记录从关闭到解吸仪加满水开启阀门继续解吸所用的时间），井下解吸为30min，所有数据必须做好记录（加水的过程也算作解吸时间）。

二、地面解吸系统1、取样人员将井下所采煤样应及时送交实验室进行地面解吸；2、先将煤样筒出气嘴连接到地面瓦斯解析测量管上，开启地面解吸装置的背光灯管，将玻璃管操作手柄打到吸水排气档，按动真空泵启动按钮进行排水吸水，当任意一根玻璃管液面达到零刻度位置时（作为读数标准），调节解吸管操作手柄到隔绝真空泵连通状态，使解吸管处于密封状态，打开煤样筒阀门，解吸开始前观测液面下降情况，是否有漏气存在，若存在要及时排除方可进行瓦斯解析；3、开始解吸后每隔一段时间读取一次瓦斯含量读数，并注意观察解吸累积量的变化规律；4、水分测定，将水平阀调至零位，并称取10g煤样进行水分测定。

三、粉碎解吸系统1、当地面解吸完毕后，打开煤样筒盖，用电子称称取煤样的重量后，从中称取两份煤样，每份重量100g作为粉碎煤样；将称好的一份煤样倒入粉碎的缸体内，盖好所有的密封圈和盖子并检查气密性，保证气路系统、缸体、盖三者之间不漏气；2、将粉碎机定时到2min进行粉碎，并记录解吸数据，当实测瓦斯体积大的测量管最大体积的85%时，应重新排气吸水后继续粉碎读数，直至两份煤样全部粉碎结束；3、若两份煤样粉碎后读数差别较大的，应再取第三份煤样进行测定；4、粉碎结束后，将缸体内煤样倒出，用棉花擦拭干净；5、将所取煤样分别装入煤样袋，并填写好标签（包括取样时间、地点、深度和煤样总重量），然后保存。

DGC型瓦斯含量直接测定装置技术原理、组成及操作方法(培训版)

取样过程煤样解吸时间t2
煤样完全暴露解吸时间t3
井下及时进行30min解吸井下解吸瓦地面解吸瓦斯含量W21 斯含量W22
t
孔底煤样开始暴露
煤样逐渐剥落并暴露
煤样完全暴露于空气中
煤样封入密封装置
损失瓦斯含量W1
粉碎前自然解吸瓦斯含量W2
粉碎解吸瓦斯含量W3
常压吸附瓦斯含量Wc
瓦斯含量测定过程
煤样保存
制样粉碎机
4.5 水分测定系统
用途：采用水力排渣时煤样被水打湿，质量增加，采用水分测定仪对混入水分进行校正取样
当采用水力排渣时，应在钻孔附近煤壁采用刻槽法采取煤样100g左右用于煤样原始水分测定。
注意事项（精密仪器、加热时间不宜太长、易损件、不清晰等）
水分快速测定仪
dgcdgc装置使用流程图井下取煤芯煤壁上刻槽法采取煤样井下测定30min煤芯瓦斯解吸量w21地面测定煤芯瓦斯解吸量w22煤芯秤重选取二次粉碎煤样损失瓦斯含量w1水力排渣取样时推算粉碎前自然解吸瓦斯量w煤芯水分测定修正煤层瓦斯含量w常压吸附瓦斯测定粉碎自然解吸瓦斯量w瓦斯含量测定时序图dgc装置41井下取芯及解吸系统一设备组成
九、该操作系统中可能存在的问题
（1）井下解吸量少时可提前结束，不必解吸30min；（2）对解吸速度较快煤样，后段解吸数据不可用于损失量推算；（3）当环境温度小于煤层温度时存在倒吸现象；（4）两种取样装置均存在取样一定的局限性。
4.2 地面解吸系统
地面解吸系统建立在地面实验室内，包括地面瓦斯解吸仪、煤样筒、工具等。来样登记解吸前准备工作
铺设铁皮的桌子（铁皮厚度不小于5mm）
排气扇
空调

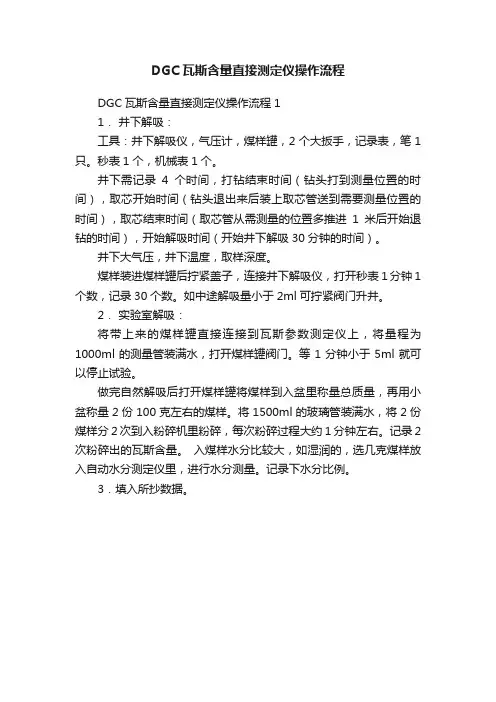

DGC瓦斯含量直接测定仪操作流程

DGC瓦斯含量直接测定仪操作流程
DGC瓦斯含量直接测定仪操作流程1
1．井下解吸：
工具：井下解吸仪，气压计，煤样罐，2个大扳手，记录表，笔1只。

秒表1个，机械表1个。

井下需记录4个时间，打钻结束时间（钻头打到测量位置的时间），取芯开始时间（钻头退出来后装上取芯管送到需要测量位置的时间），取芯结束时间（取芯管从需测量的位置多推进1米后开始退钻的时间），开始解吸时间（开始井下解吸30分钟的时间）。

井下大气压，井下温度，取样深度。

煤样装进煤样罐后拧紧盖子，连接井下解吸仪，打开秒表1分钟1个数，记录30个数。

如中途解吸量小于2ml可拧紧阀门升井。

2．实验室解吸：
将带上来的煤样罐直接连接到瓦斯参数测定仪上，将量程为1000ml的测量管装满水，打开煤样罐阀门。

等1分钟小于5ml就可以停止试验。

做完自然解吸后打开煤样罐将煤样到入盆里称量总质量，再用小盆称量2份100克左右的煤样。

将1500ml的玻璃管装满水，将2份煤样分2次到入粉碎机里粉碎，每次粉碎过程大约1分钟左右。

记录2次粉碎出的瓦斯含量。

入煤样水分比较大，如湿润的，选几克煤样放入自动水分测定仪里，进行水分测量。

记录下水分比例。

3．填入所抄数据。

2---DGC技术参数与配置

DGC型瓦斯含量直接测定装置主要技术指标1测定时间：<24h2井下取芯与井下解吸系统（1）取芯管取芯管直径：￠73、￠90最大取芯深度：50m取芯钻孔倾角：>12°（2）压风连续定点取样装置钻杆直径：φ42、φ50最大取样深度：下向孔不小于20m，上向孔不小于60m 取样钻孔倾角：水平孔、上向孔、小于30°下向孔（3）井下解吸系统井下需解吸时间：30min井下解吸管量程：800ml井下解吸管精度：2ml3地面瓦斯解吸系统电源：220V解吸管精度：5ml解吸管有效量程：2000ml/组、3000ml/组微型真空泵抽气速率：3L/min温度计：(-50～0～50)℃电子气压表：977hPa～1340hPa4称重系统最大称量2000g灵敏度0.1g环境温度5～35℃电源电压220v（＋10％～－15％）功率5W5煤样粉碎系统装料粒径：≤26mm出料粒径：(80-200)目工作电源：380V，50HZ一次装料量：≤1000g/钵粉碎时间：(3-5)min电机功率：1.5kW6水分测定系统最大荷载：10g分度值：5mg微分标尺读数范围：(0～1)g水分测定准确度：±0.2g％温度调节范围：（75～160）℃电源及功耗： 220V 50HZ 260W7气体成分测定系统(根据用户需要选配)主要测定：O2、N2、CH4、CO2类型：双热导、微分子筛（5A）标气：一瓶，35%CH4、1%CO2、15%O2、49%N2载气：一瓶，高纯氢气8数据处理系统软件的安装：本处理软件为免安装版，双击运算主程序即可进入数据处理界面；软件运行环境：本软件操作系统为windows XP，office办公系统要求2003版本；软件主要功能：用户管理、Q值计算、输出报表、重新计算和帮助。

DGC型瓦斯含量直接测定装置装箱清单编号名称单位数量备注1 取芯管根 5 双层φ89两根，双层φ75一根，单层φ75两根2 煤样筒个 53 井下解吸仪及箱体套 2 各包含一个不锈钢底塞4 大气压力表块 15 秒表块 16 机械手表块 17 地面解吸仪台 1包含四根解吸玻璃管、两个微型真空泵、一个电子气压计8 制样粉碎机台 19 水分快速测定仪台 110电子天平台 1 煤样盆、煤样勺套 111 抽气手泵把 1 气样袋个 2 止水夹个 212 甲基橙瓶 113 工具箱个 114 煤样锤把 115 夹钳把 116 螺丝刀把 2 大、小个一把17 大呆扳手34-36 把 1 煤样筒专用18 小呆扳手12-14 把 1井下解吸仪专用19 活扳手把 120 拉紧袋包 121 电缆m 722 脱脂棉包 123 真空油脂管 1 3号24 四针插头个 125 乳胶管5*10 包 226DGC瓦斯含量专用计算软件套 1安装于计算机上27 计算机台 128 打印机台 129 引射取样装置套 130 色谱分析仪套 1 选配。

DGC培训

阀门升井常压解吸、G2称量
样粉碎
煤样处于原始赋存状态未解吸
孔底暴露煤样解吸时间t1
取样过程煤样煤样完全暴露井下及时进解吸时间t2 解吸时间t3 行30min解吸
井下解吸瓦地面解吸瓦斯含量W21 斯含量W22
孔底煤样开始暴露
煤样逐渐剥落并暴露
煤样完全暴露于空气中
损失瓦斯含量W1
常压吸附瓦斯量（Wc）
粉碎前自然解吸瓦斯量（W2）
粉碎自然解吸瓦斯量（W3）
采用粉碎方式加速瓦斯解吸
下井解析准备工作：
瓦斯防灭火分院
图1
操作流程
井下取煤芯
水力排渣取样时
煤壁上刻槽法采取煤样
井下测定30min煤芯瓦斯解吸量W21
推算
损失瓦斯含量W1
煤芯水分测定
常压吸附瓦斯量Wc测定
地面测定煤芯瓦斯解吸量W22
粉碎前自然解吸瓦斯量W2
修正
可解吸瓦斯含量Wm
煤层瓦斯含量W
煤芯秤重、选取二次粉碎煤样
粉碎自然解吸瓦斯量W3
操作流程
钻孔开孔到取芯管送入孔底钻取样取满结封入煤样筒后预定深度时刻进开始取样时刻束取样时刻开始解吸时刻
煤样总重G及
关闭煤样筒地面实验室二次煤样G1 二次煤
依据：《煤层瓦斯含量井下直接测定方法》（GB/T 232502009）。
GB/T 23250-2009测定方法： 1、脱气法； 2、常压自然解析法（目前毕节地区主要采用的方法）。
概述
常压自然解析法：现场井下直接测定煤层瓦斯压力、取煤样（全层样）
实验室测定煤的吸附常数、工业分析等指标，根据朗格缪尔方程进行瓦斯含量的计算。

DGC瓦斯含量测定报告参数说明

DGC瓦斯含量测定报告参数说明英文回答：The DGC gas content determination report contains a variety of parameters that provide important information about the gas content of a coal sample. These parameters include:Gas content: This is the total amount of gas present in the coal sample, expressed in cubic centimeters per gram (cc/g).Methane content: This is the amount of methane present in the coal sample, expressed in cc/g.Carbon dioxide content: This is the amount of carbon dioxide present in the coal sample, expressed in cc/g.Nitrogen content: This is the amount of nitrogen present in the coal sample, expressed in cc/g.Oxygen content: This is the amount of oxygen presentin the coal sample, expressed in cc/g.Adsorption isotherm: This is a graph that shows the relationship between the gas pressure and the amount of gas adsorbed by the coal sample.Desorption isotherm: This is a graph that shows the relationship between the gas pressure and the amount of gas desorbed by the coal sample.These parameters can be used to assess the gas content of a coal sample and to determine the potential for gas production from the coal.For example, a coal sample with a high gas content and a high methane content would be a good candidate for gas production. A coal sample with a low gas content and a low methane content would not be a good candidate for gas production.中文回答：DGC瓦斯含量测定报告包含多种参数，可提供有关煤样瓦斯含量的重要信息。

DGC瓦斯含量测定报告参数说明

DGC瓦斯含量测定报告参数说明自查报告。

为了确保矿井安全生产，我公司定期对矿井内的瓦斯含量进行
测定，并生成相应的报告。

以下是本次瓦斯含量测定报告的参数说明：
1. 测定时间，2022年10月15日。

2. 测定地点，XXX矿井。

3. 测定仪器，DGC瓦斯含量测定仪。

4. 测定人员，张三、李四。

5. 测定方法，采用DGC瓦斯含量测定仪进行现场直接测定。

6. 测定结果，矿井内瓦斯含量平均值为0.8%。

根据国家标准和矿井安全规定，瓦斯含量在1%以下为安全范围。

本次测定结果表明，矿井内的瓦斯含量处于安全范围内，符合安全
生产要求。

在测定过程中，我们严格按照操作规程进行操作，确保了测定
结果的准确性和可靠性。

同时，我们也注意到矿井内通风系统的运
行良好，瓦斯抽放设备正常工作，对矿井内瓦斯进行了有效控制。

为了进一步确保矿井安全，我们将继续定期对瓦斯含量进行监测，并及时采取措施，确保矿井内的瓦斯含量始终处于安全范围内。

感谢各位领导和相关部门的支持与配合，我们将继续努力，为
矿井安全生产贡献自己的力量。

DGC型瓦斯含量直接测定井下现场取样要求

DGC型瓦斯含量测定井下现场取样要求一.取样深度：（一）测定原始瓦斯含量时，应超过钻孔施工地点巷道的影响范围。

在采掘工作面取样时，采样深度应根据采掘工作面的暴露时间来确定，但不应少于12米；在石门或岩石巷道采样时，距煤层的垂直距离应视岩性决定，但不应少于5米。

（二）抽采后煤层残余瓦斯含量测定中，采样深度应符合《防治煤与瓦斯突出规定》中的规定。

二.取样程序（一）在井下取样现场，应先将解吸筒充满水，把液面调到“0”位，垂直吊在巷道旁待用。

准备好扳手及1mm的煤样筛。

（二）准确完整地填写井下现场取样记录表1.准确填写试验矿井、试验人、试验日期、试验地点、试验孔号、钻孔角度和方位、钻孔点前距、钻机类型(坑道钻机或风煤钻)、是否抽放(残余或原始）、穿层孔或顺层孔、取芯方式（取芯管取芯或钻屑取芯）、试验采区、试验煤层名称、试验煤层标高、钻孔长度（取芯点结束位置）、见煤孔长度（钻头从岩石钻入所测煤层前深度）、取芯长度、煤样破坏类型、取样点大气压力和温度等。

2.记录取样期间的四个时间：（1）打钻停止时间——退钻前钻机停止的时间（用钻屑取样则是钻头到取样点，用压风清理孔内粉尘前）；（2）取芯时间——开始打钻取芯的时间；（3）取芯结束时间——取芯管满的时间（用钻屑取样则是孔口接煤屑完毕后的时间）；（4）解吸开始时间——煤样筒与解吸筒相连的时间。

3.取芯管取芯煤样破坏类型描述：Ⅰ——取出的煤芯为完整棒状；Ⅱ——取出的煤芯为多节棒状；Ⅲ——取出的煤芯为大块状并混有少量的粉状；Ⅳ——取出的煤芯为块状与粉状混合体；Ⅴ——取出的煤芯为颗粒状与粉状混合体。

钻屑取样则全部是Ⅴ类型。

（三）取芯方式1.取芯管取芯：开孔要选择略大于取芯管直径的钻头。

钻头钻到设计位置见煤后，改用压风把钻杆退出，然后连接取芯管，钻到取样位置采取煤芯后退出。

取出取芯管内煤芯，选大块煤样装入煤样筒内，如果煤样破碎必须用1mm的煤样筛进行过滤后再装入煤样筒，封闭煤样筒连接解吸仪进行瓦斯解吸。

DGC型瓦斯含量直接测定装置技术原理、组成及操作方法(培训版)

和地面解吸仪测定解吸量（W22）。
粉碎自然解吸瓦斯量（W3）：采用粉碎机粉碎煤样加速瓦斯解吸，用地面解吸仪测定在粉碎过程瓦斯解吸量（W3）。
常压吸附瓦斯量（Wc）：采用 a、b吸附常数、工业分析等指标应用朗格缪尔方程
进行计算。
ppt课件
8
关
推算解吸规律
键
模型五类模型
技
术
定点
直接法优点：克服了间接法测定费时、工程量大、受地质条件限制等缺陷，可大量布置测定，测定速度快、准确度高（技术方法本身。大量布点控制）。
ppt课件
6
损失瓦斯含量（W1）
瓦斯含量直接法测定准确性的关键。
包含井下常压解吸量（W21）和地面常压解吸量W22）
DGC装置技术原理
粉碎前自然解吸瓦斯量（W2）
取样装置与钻机配套性取样设备及工具设备清点操作人员和打钻人员安排相关记录表格准备
中煤科工集团重庆研究科院
DGC型瓦斯含量直接测定装置技术原理、组成及操作方法
瓦斯分院：彭涛工程师
ppt课件
1
交流内容
内容
前言技术原理
DGC组成
操作方法注意事项
ppt课件
2
1前言
简介
DGC型瓦斯含量直接测定装置是用于煤层瓦斯含量、可解吸瓦斯含量测定的成套实验装备，分为井下部分和地面部分，地面需建立专门的实验室。
ppt课件
4
2 技术原理
煤煤层层瓦瓦斯斯压含力量
直接法
间接法
2
ppt课件
5
间接法
直接法
现场井下直接测定煤层瓦斯压力、取煤样（全层样）实验室测定煤的吸附常数、工业分析等指标，根据朗格缪尔方程进行瓦斯含量的计算。

煤层瓦斯含量直接测定方法

2 煤层瓦斯含量直接测定方法2.1 国外概况直接测定煤层瓦斯含量方法最初是由法国贝尔塔等人在1970年提出，主要用来估算井下水平钻孔煤芯的含气量。

1973年美国矿业局将贝尔塔方法进行了改进，用于地面垂直钻井取芯的瓦斯含量测定，并规采样操作过程。

因此，该方法又称为美国矿业局直接法，并得到推广应用。

国直接法测定煤层瓦斯含量技术方法沿用了美国矿业局直接法，采用了真空残余脱气方法（分院），但带来不可控的漏气误差。

分院研发人员在实验室进行了1000多组不同粒径与吸附平衡压力的煤样瓦斯解吸规律实验，得到了煤样破坏类型与解吸特征，开发了DGC型瓦斯含量直接测定装置，见图1。

但对含水煤样的瓦斯解吸规律缺乏深入的实验研究。

图1 分院DGC型瓦斯含量直接测定装置2010～2012年中国矿业大学在做矿区瓦斯项目时，通过大量现场解吸实验，得到原始煤层水分条件下的钻孔煤屑瓦斯解吸2小时以的规律，创立了全钻孔全煤芯取样解吸瓦斯实验技术，用于直接测定煤层瓦斯含量和瓦斯压力，见图2。

图2 中国矿业大学瓦斯含量直接测定装置与在线分析气体成分分析系统2.2测定方法煤层瓦斯含量直接测定法依据国家标准GB/T 23250-2009 煤层瓦斯含量井下直接测定方法。

直接、准确测定煤层瓦斯含量，用于矿井采掘部署、开拓延伸设计、煤层瓦斯赋存规律、瓦斯涌出量预测、瓦斯抽采效果评价、煤层气资源评价、突出危险性区域预测及区域验证等方面。

煤层瓦斯含量直接测定法中瓦斯含量由5部分组成：煤样损失瓦斯量X、井下解吸瓦斯量X1、煤样粉碎前解吸瓦斯量X2、煤样粉碎后解吸瓦斯量X3、大气压下不可解吸瓦斯量X4。

煤样损失瓦斯量为煤体暴露至装入煤样罐损失的解吸瓦斯量。

不可解吸瓦斯量为大气压下煤样粉碎后仍残存在煤体中的瓦斯量，常压下不可解，对突出没有贡献，也无法抽采利用。

2.2.1煤样损失瓦斯量0Q分院采用测定煤样初始解吸速度、损失时间，采用瓦斯解吸速度模型推算得到。

DGC说明书3_1版

下向孔。
在无破坏金属绝缘和无干扰气体的环境中。
不适用于严重漏水钻孔、瓦斯喷出钻孔及岩芯瓦斯含量测定。 2.2 主要技术指标 2.2.1 测定时间：<24h 2.2.2 井下取芯与井下解吸系统
（1）取芯管取芯管直径：φ73、φ89 取芯深度：>30m 取芯钻孔倾角：>12°
1
PDF 文件使用 "pdfFactory Pro" 试用版本创建
最大称量
≥2000g
灵敏度
0.1g
电源电压
220v
2.2.5 煤样粉碎解吸系统
装料粒径：≤26mm 出料粒径：(80-200)目工作电源：380V，50HZ 一次装料量：≤1000g/钵粉碎时间：(3-5)min 电机功率：1.5kW 2.2.6 水分测定系统最大荷载： 10g 分度值： 5mg 微分标尺读数范围： (0～1)g
钻机及钻杆配套性：取芯方式分为巷帮取样和迎头走向取样。①采用取芯管取样时：取芯管包括单层取芯管、双层采煤管和改进型双层三种型号；根据取芯管尺寸先施工预定深度的钻孔，钻孔直径由取芯管外径确定，如采用普通取芯管（外径 73mm）可施工直径为 90mm 的钻孔；采用双层采煤管与改进型双层取芯管（外径 89mm）可施工直径为 108mm 的钻孔，可用于顺煤层和穿层取样。②采用 ZCY-50/5 型钻孔引射取样装置时：选择相配套钻机进行，该取样方式仅用于顺煤层取样，严禁在岩层中钻进。 4.3.1.2 井下准备工作
2
PDF 文件使用 "pdfFactory Pro" 试用版本创建
水分测定准确度： ±0.2g％ 2.2.7 数据处理系统
软件运行环境：本软件运行系统为 windows XP、vista 系统，office 2003 版本；软件主要功能：用户管理、瓦斯含量 W 值计算、常压吸附量 Wc 计算、瓦斯压力换算、输出报表、重新计算和帮助。

DGC瓦斯含量直接测定装置井下操作规范

DGC瓦斯含量直接测定装置井下操作规范DGC瓦斯含量直接测定装置井下操作规范一、工具及人员准备1.工具准备：φ73mm单层取芯管两根、煤样筒（个数根据需取煤样品数）、大气压力表（含温度计）1个、秒表1个、机械表1个、连接胶管2根、水桶及扳手。

2.人员准备：除打钻员工外至少2名人员，1人操作1人记录。

二、现场操作①取芯钻孔准备由技术办提供钻孔施工参数，打钻队负责现场施工，采用φ89mm 钻头湿式施工，见煤后迅速退出钻杆换用φ73mm取芯管取芯，操作人员应详细记录开始退钻时间、开始取芯时间、取芯结束时间；②井下解析仪器准备⑴解析装置入井前应在地面充气放入清水中检查气密性；⑵当钻机开始调整角度挂孔时开始井下解析仪器使用准备。

首先将井下解析仪底座口朝上，放入水桶内灌水，待灌水完毕上紧底塞并将井下解析仪立即倒置，使底座朝下并观察底塞是否有漏水现象，完毕后将其吊挂，用乳胶管一端连接解析仪进气嘴，另一端备用。

然后打开煤样筒盖上阀门检查出气嘴是否堵塞，并将煤样筒阀门始终处于开启状态备用。

⑶打开大气压力表让其暴露在空气中，待读数稳定后读取大气压力（Kpa）和温度计读数（°C）。

⑶井下瓦斯含量测定煤样取出后选取较完整无矸石部分（尽量舍弃细小煤样）装入已准备好的煤样筒中，安好密封圈盖紧煤样筒盖，快速把煤样筒出气嘴连接在已准备好的乳胶管一端，连接好待气体涌出后迅速读取液面刻度作为0min刻度并打开秒表计时，然后每分钟读取液面刻度一次，直至30min结束；当解析瓦斯体积达到井下解析仪最大量程85%时，关闭煤样筒上阀门重新灌水后打开煤样筒阀门继续解析（换水时，不得停止秒表），直至30min完毕。

在这过程中要记录开始解析时间和煤样气体解析速度测定记录。

测定完毕后应关闭煤样筒阀门，并将煤样筒整体放入清水中，查看有无漏气，然后将煤样筒送至实验室，中途不得打开煤样筒阀门。

三、操作注意事项1、有以下情况时样品作废：从开始取样到开始解析时间超过40min时，样品作废；煤样装入煤样筒后漏气，样品作废；达到实验室进行再次解析前不得打开阀门，否则样品作废。

DGC瓦斯含量测定报告参数说明

DGC瓦斯含量测定报告参数说明英文回答：I'm happy to provide you with a detailed explanation of the parameters in a DGC gas content determination report. Here's a comprehensive breakdown:1. Sample Name: This refers to the name or unique identifier assigned to the sample being analyzed for gas content.2. Sample Type: This specifies the type of sample being analyzed, such as coal, shale, or other geological materials.3. Analysis Date: This indicates the date on which the analysis was performed to determine the gas content.4. Desorption Pressure: This refers to the pressure at which the sample was desorbed during the analysis. It istypically expressed in units of megapascals (MPa).5. Total Gas Content: This represents the total amount of gas present in the sample, expressed as a volume perunit of mass (e.g., cubic meters per ton).6. Gas Composition: This provides a breakdown of the individual gases present in the sample, typically expressed as a percentage of the total gas content. Common components include methane, ethane, carbon dioxide, and nitrogen.7. Adsorbed Gas Content: This refers to the amount of gas that is adsorbed on the surface of the sample,typically expressed as a volume per unit of mass.8. Free Gas Content: This represents the amount of gas that is contained within the pores or fractures of the sample, typically expressed as a volume per unit of mass.9. Gas Recovery: This indicates the percentage of the total gas content that was recovered during the analysis.10. Equilibrium Time: This refers to the time required for the sample to reach equilibrium with the desorption pressure, allowing for the complete release of gases.11. Quality Control Checks: This section summarizes any quality control checks performed during the analysis, such as blanks or duplicates, to ensure the accuracy andreliability of the results.Example:Let's say you have a coal sample named "Coal Sample A" that you want to analyze for gas content. The analysis is performed on July 15, 2023, at a desorption pressure of 1.0 MPa. The results show that the total gas content is 15cubic meters per ton, with a gas composition of 80% methane, 15% ethane, and 5% carbon dioxide. The adsorbed gas content is 10 cubic meters per ton, and the free gas content is 5 cubic meters per ton. The gas recovery is 95%, and the equilibrium time was 24 hours.中文回答：DGC瓦斯含量测定报告参数说明。

煤层瓦斯含量直接测定方法

2 煤层瓦斯含量直接测定方法2.1 国内外概况直接测定煤层瓦斯含量方法最初是由法国贝尔塔等人在1970年提出，主要用来估算井下水平钻孔煤芯的含气量。

1973年美国矿业局将贝尔塔方法进行了改进，用于地面垂直钻井取芯的瓦斯含量测定，并规范采样操作过程。

因此，该方法又称为美国矿业局直接法，并得到推广应用。

国内直接法测定煤层瓦斯含量技术方法沿用了美国矿业局直接法，采用了真空残余脱气方法（沈阳分院），但带来不可控的漏气误差。

重庆分院研发人员在实验室内进行了1000多组不同粒径与吸附平衡压力的煤样瓦斯解吸规律实验，得到了煤样破坏类型与解吸特征，开发了DGC型瓦斯含量直接测定装置，见图1。

但对含水煤样的瓦斯解吸规律缺乏深入的实验研究。

图1 重庆分院DGC型瓦斯含量直接测定装置2010～2012年中国矿业大学在做淮南矿区瓦斯项目时，通过大量现场解吸实验，得到原始煤层水分条件下的钻孔煤屑瓦斯解吸2小时以内的规律，创立了全钻孔全煤芯取样解吸瓦斯实验技术，用于直接测定煤层瓦斯含量和瓦斯压力，见图2。

图2 中国矿业大学瓦斯含量直接测定装置与在线分析气体成分分析系统2.2测定方法煤层瓦斯含量直接测定法依据国家标准GB/T 23250-2009 煤层瓦斯含量井下直接测定方法。

直接、准确测定煤层瓦斯含量，用于矿井采掘部署、开拓延伸设计、煤层瓦斯赋存规律、瓦斯涌出量预测、瓦斯抽采效果评价、煤层气资源评价、突出危险性区域预测及区域验证等方面。

煤层瓦斯含量直接测定法中瓦斯含量由5部分组成：煤样损失瓦斯量X、井下解吸瓦斯量X1、煤样粉碎前解吸瓦斯量X2、煤样粉碎后解吸瓦斯量X3、大气压下不可解吸瓦斯量X4。

煤样损失瓦斯量为煤体暴露至装入煤样罐损失的解吸瓦斯量。

不可解吸瓦斯量为大气压下煤样粉碎后仍残存在煤体中的瓦斯量，常压下不可解，对突出没有贡献，也无法抽采利用。

2.2.1煤样损失瓦斯量Q重庆分院采用测定煤样初始解吸速度、损失时间，采用瓦斯解吸速度模型推算得到。

DGC型瓦斯含量直接测定装置操作流程

DGC型瓦斯含量直接测定装置操作流程1 井下取样及初速度测定井下取样首先要钻头开孔到预定位置，然后换用取芯管进行煤样的采取。

在取样过程中要记录四个时间，分别为：停钻时间（开孔到预定位置时间）、开始取样时间（用取样管钻进开始取样）、取样结束时间（取样管钻进结束时间）和开始解吸时间（与井下解吸仪连接时间）。

在井下取样时间要尽量缩短，越短越好，当开始取样到开始解吸这个时间段超过60min时，本样作废。

煤样初速度测定，首先要将井下解吸仪充水，开始解吸前记录初始刻度。

然后在煤样筒与解吸连接时打开秒表记录时间，每分钟记录一次数据，直到30min结束。

当解吸过程中井下解吸仪需要换水时，不要停止秒表，要关闭阀门，当换水完毕后开启阀门，到整数时间时读数，这样把关闭阀门期间累加解吸量平均到关闭阀门时间段上。

煤样破坏类型描述：Ⅰ——取出的煤芯为完整棒状；Ⅱ——取出的煤芯为多节棒状；Ⅲ——取出的煤芯为大块状并混有少量的粉状；Ⅳ——取出的煤芯为块状与粉状混合体；Ⅴ——取出的煤芯为颗粒装与粉状混合体。

井下解吸结束后，关闭煤样筒阀门，直到到达实验室解吸开始解吸时不能打开阀门。

记录井下大气压力、温度。

若采用水力排渣，一定要在取芯钻孔附近采取原始煤样用以水分校正。

2 地面解吸达到地面后，将煤样筒与大量程解吸玻璃管组连接，注意：要检查解吸玻璃管的气密性和读初始刻度。

解吸时间约40min，具体视解吸情况而定，若长时间无气体出现可停止解吸，记录终止读数。

若在解吸过程中需换水，则关闭煤样筒阀门进行，换水结束后继续解吸。

记录实验室大气压力和温度。

3 煤样称重当地面解吸结束后要进行煤样重量称量。

注意：要将煤样盆去皮。

称取二次煤样2份进行粉碎，每份煤样重量约120g左右。

4 粉碎解吸量钱45在进行粉碎前要将小量程解吸玻璃管内充水，并检查气密性。

然后将煤样放入粉碎机料钵内，压紧盖子。

定时3-5min，开始粉碎。

注意：一定要记录初始刻度和终止刻度。

瓦斯实验室

序号物料名称规格型号单位数量备注1dgc地面解吸仪dgc套1含微型真空泵2个电子气压计1个已安装2dgc解吸管1000ml带气嘴根2标配1根1根备用发货时单独包装3dgc解吸管1000ml无气嘴根2标配1根1根备用发货时单独包装4dgc解吸管1500ml带气嘴根2标配1根1根备用发货时单独包装5dgc解吸管1500ml无气嘴根2标配1根1根备用发货时单独包装6dgc岩芯管73护管单层件37dgc岩芯管73双管双动件18dgc井下解吸仪套2含外壳9平垫1891个10井下解吸仪密封垫10制样粉碎机dgc1台111制样粉碎机密封圈个212粉碎机电源线22016a根1含四相动力插头及电缆13水分测定仪dsh505台1瓦斯突出指标测定仪器物料名称规格型号单位数量备注瓦斯突出指标测定仪器wtc台2测定突出指标k1值14电子天平套115煤样筒个516煤样筒密封圈个2517联想电脑台118打印机及附件台119机械计时表块120秒表j807块121空盒气压表个1含牛皮箱22wgc抽气筒个123输血胶管510m20禁止下井24气样袋个225脱脂棉花捆26甲基橙瓶127真空脂密封用盒128dgc工具箱个129dgc成套工具套130呆扳手3436把131活动扳手300mm300mm把132弹簧止水夹个233煤样盆大个134煤样盆小个235煤样勺大个136拉紧袋a4包137标准筛网孔05mm20050mm个138标准筛网孔1mm20050mm个139标准筛底盖20050mm套1406157硅胶管63m2连接井下解吸仪与煤样筒用41瓦斯含量计算软件dgc套1含加密狗软件光盘及包装盒42磨口瓶个1带橡胶塞及2根玻璃管43聚四氟乙烯平垫1863个1044煤样筒阀门个245dgc说明书份146产品合格证份1请贵处在五月底前给予购置
煤样勺
大
个
1
