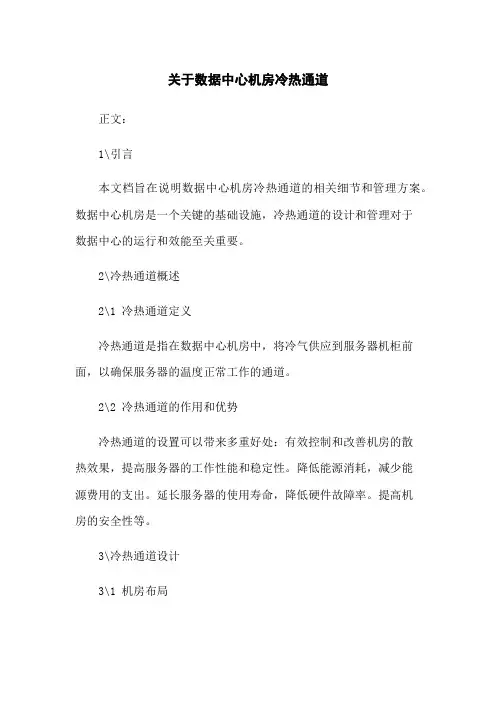

关于数据中心机房冷热通道正文:1\引言本文档旨在说明数据中心机房冷热通道的相关细节和管理方案。

数据中心机房是一个关键的基础设施,冷热通道的设计和管理对于数据中心的运行和效能至关重要。

2\冷热通道概述2\1 冷热通道定义冷热通道是指在数据中心机房中,将冷气供应到服务器机柜前面,以确保服务器的温度正常工作的通道。

2\2 冷热通道的作用和优势冷热通道的设置可以带来多重好处:有效控制和改善机房的散热效果,提高服务器的工作性能和稳定性。

降低能源消耗,减少能源费用的支出。

延长服务器的使用寿命,降低硬件故障率。

提高机房的安全性等。

3\冷热通道设计3\1 机房布局合理的机房布局是冷热通道设计的基础。

需要考虑机柜与机柜之间的间距,通风口的设置位置,空调设备的摆放位置等。

3\2 冷热通道隔离通过设置隔离板或防护罩来区分冷热通道,确保冷气只供应到机柜前面,避免冷气的浪费和对其他设备造成干扰。

3\3 机柜排列方式机柜排列方式有两种:前后排列和冷热通道隔离排列。

前后排列是指机柜背面相对,冷气通道在两侧。

冷热通道隔离排列是指机柜背面面对面,冷气通道在背后。

根据机房的具体情况,选择合适的排列方式。

4\温度和湿度控制4\1 温度控制在冷热通道中,对机柜内的温度进行控制非常重要。

根据设备的要求,通常将温度设置在18\27℃之间,并采用温控设备进行监测和调节。

4\2 湿度控制机房的湿度也需要进行控制,通常将湿度设置在40\60%之间。

可以采用加湿器和除湿器等设备进行湿度的调节,并配备湿度监测设备。

5\散热管理5\1 空调系统空调系统是冷热通道中最重要的组成部分,需要选择适合的空调设备,并定期检查和维护,保证正常运行。

5\2 换热设备换热设备的设计和选择对于冷热通道的效果至关重要。

可以采用风冷换热器或水冷换热器等设备,根据需求选择合适的换热设备。

6\监测和维护6\1 温湿度监测机房冷热通道需要配备温湿度监测设备,实时监测温度和湿度,及时发现异常情况,并采取相应的措施进行调整。

数据中心热通道封闭技术介绍-概述说明以及解释

数据中心热通道封闭技术介绍-概述说明以及解释

数据中心热通道封闭技术介绍-概述说明以及解释1.引言1.1 概述数据中心热通道封闭技术是指通过在数据中心内部设置封闭的热通道,将热空气和冷空气有效隔离,提高数据中心的散热效率和节能效果。

随着数据中心规模的不断扩大和数据处理需求的增加,热量管理成为数据中心设计和运营中的关键问题。

热通道封闭技术作为一种有效的热管理方法,正逐渐受到数据中心管理者的关注和应用。

本文将从数据中心热通道封闭技术的定义、优势和应用场景三个方面进行介绍,希望能为读者提供更全面的了解和应用指导。

1.2 文章结构:本文主要分为引言、正文和结论三个部分。

在引言部分中,将概述文章的主题以及介绍文章结构,同时说明本文的目的。

在正文部分,将详细介绍数据中心热通道封闭技术的定义、优势和应用场景,以帮助读者更好地了解该技术和其重要性。

最后在结论部分,总结文章的主要内容,展望未来数据中心热通道封闭技术的发展前景,同时给出结束语,为整篇文章画上完美的句号。

通过以上结构,希望读者能够对数据中心热通道封闭技术有更深入的了解和认识。

1.3 目的数据中心热通道封闭技术的介绍旨在帮助读者了解这一技术的概念、优势以及应用场景。

通过本文,读者可以更好地理解数据中心热通道封闭技术的工作原理和作用,并且能够在实际应用中更好地利用这一技术提高数据中心的效率和性能。

同时,本文也旨在引发读者对于数据中心热通道封闭技术未来发展的思考,从而促进该领域的进一步研究和应用。

希望通过本文的介绍,读者能够对数据中心热通道封闭技术有一个全面的认识,并能够在实践中获得更好的应用效果。

2.正文2.1 数据中心热通道封闭技术的定义数据中心热通道封闭技术是一种用于优化数据中心热管理的技术。

在传统数据中心中,服务器排列在机架上,通过热通道和冷通道的流动,来维持服务器的温度。

然而,热通道和冷通道之间的隔离并不完美,导致热空气和冷空气之间会发生热交换,降低了冷却效果。

热通道封闭技术通过在机架顶部安装盖板或其他隔离设备,将热通道完全封闭起来,避免了热空气与冷空气之间的混合。

关于数据中心机房冷热通道

关于数据中心机房冷热通道

关于数据中心机房冷热通道正文:1·引言数据中心机房冷热通道是数据中心网络设施中的一个重要环节,它对保证数据中心正常运行和设备的稳定性起着关键作用。

本文将详细介绍数据中心机房冷热通道的定义、设计原则、实施步骤以及相关安全措施。

2·冷热通道的定义冷热通道是数据中心机房中用来控制冷热空气流动的设施。

通常,机房会设置冷通道和热通道,以确保设备在良好的温度范围内运行。

冷通道用于供应冷空气给设备,而热通道则用于排出设备产生的热空气。

3·冷热通道的设计原则3·1 机房布局冷热通道的设计应结合整个数据中心机房的布局,使得冷空气能够有效地进入设备,而热空气能够顺利排出。

机房布局应考虑设备的密集度、电力供应和排热系统的位置等因素。

3·2 冷通道的设计冷通道的设计应确保冷空气能够直接引入设备,降低温度并增加设备的寿命。

冷通道应尽可能减少冷空气的泄漏,避免浪费。

常见的冷通道设计包括封闭式冷通道和扩散式冷通道。

3·3 热通道的设计热通道的设计应确保设备产生的热空气能够迅速排出机房,避免设备过热。

热通道的设计应考虑合适的风扇、空调系统和通风设备,保证热空气能够有效地被排出。

4·冷热通道的实施步骤4·1 规划根据数据中心机房的布局和需要,进行通道的规划。

确定冷热通道的位置、尺寸和数量等。

4·2 设备安装按照规划好的通道位置,安装冷通道和热通道的设备,包括壁板、天花板、密封门等。

4·3 连接设备根据设备的需要,连接通风设备、风扇和空调系统等。

确保冷热空气流动的畅通。

4·4 测试和调整安装完毕后,进行冷热通道的测试。

检查通风设备和空调系统的运行情况,并根据需要进行调整。

5·相关安全措施5·1 防火措施在机房冷热通道的设计和实施过程中,必须考虑防火措施。

安装防火墙、烟雾报警器和灭火系统等设备,并定期进行测试和维护。

冷通道方案

冷通道方案

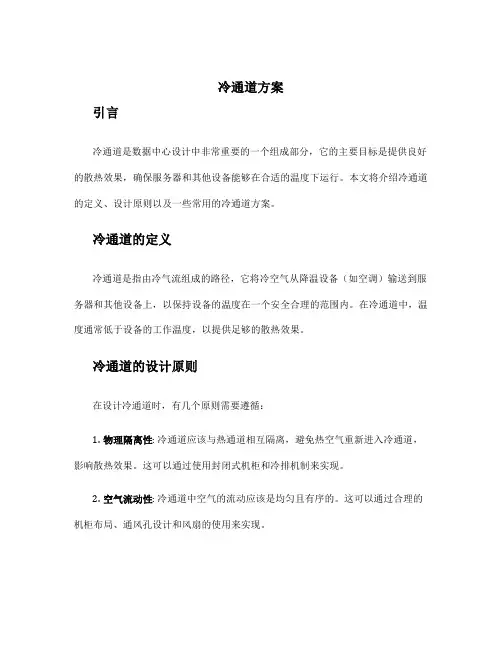

冷通道方案引言冷通道是数据中心设计中非常重要的一个组成部分,它的主要目标是提供良好的散热效果,确保服务器和其他设备能够在合适的温度下运行。

本文将介绍冷通道的定义、设计原则以及一些常用的冷通道方案。

冷通道的定义冷通道是指由冷气流组成的路径,它将冷空气从降温设备(如空调)输送到服务器和其他设备上,以保持设备的温度在一个安全合理的范围内。

在冷通道中,温度通常低于设备的工作温度,以提供足够的散热效果。

冷通道的设计原则在设计冷通道时,有几个原则需要遵循:1.物理隔离性: 冷通道应该与热通道相互隔离,避免热空气重新进入冷通道,影响散热效果。

这可以通过使用封闭式机柜和冷排机制来实现。

2.空气流动性: 冷通道中空气的流动应该是均匀且有序的。

这可以通过合理的机柜布局、通风孔设计和风扇的使用来实现。

3.冷气流正向供应: 冷空气应该从计算设备的正面供应,以确保设备的关键组件均受到充足的散热。

4.温度控制: 冷通道中的温度应该能够精确地控制在设备允许的范围内。

温度过高可能导致设备故障,温度过低则可能浪费能源。

常用的冷通道方案冷/热通道分离方案这是目前最常见的冷通道设计方案之一。

它通过在机房内设置物理隔离墙或使用封闭式机柜,将冷通道与热通道分离。

冷通道从机架前部获取冷空气,通过机柜内部的设备散热片和风扇将热空气排出到机柜后部的热通道中。

这种方案能够有效地避免热空气重新进入冷通道,提高散热效果。

冷走廊方案冷走廊方案是一种将冷空气从机房地板下方输送到机架的方案。

它通过在机房地板上安装一系列冷通道,冷空气从这些通道中输送到机架前部,然后通过机柜内部的散热片和风扇将热空气排出到机房的热通道中。

这种方案适用于拥有大量机柜且机柜布局固定的机房。

高密度冷通道方案高密度冷通道方案是为高密度服务器设计的一种冷通道解决方案。

在这种方案中,冷通道中提供更多的冷气流,并在机柜内部使用更高效的散热设备,以满足高密度服务器的散热需求。

这种方案可以提高机房的能效比,大大降低能源消耗。

冷热通道封闭 - v2.0

冷热通道封闭 - v2.0

2.冷通道封闭后,自我维
持时间为原来的3倍。 3.冷通道封闭比给制冷系
统配UPS要合算得多
机房层高对可用性的影响??
1.没封闭时,层高对机 房自我维持时间有轻微 的影响,层高越高,时 间稍长。
2.冷通道封闭后,层高
对自我维持时间没有影 响。
下面看看热通道封闭和冷通道封闭有哪些差别??
冷/热通道封闭对整个数据中心可用性的影响的比较
实验室—模拟传统数据中心运行情况
1.漏风导致冷空气短路:地板缝隙、线缆孔洞,机柜内部空U缺少盲板 2.空调风机的转速设到最大:确保即使地板漏风,仍有足够的冷风进入机柜;
3.机柜负荷为5kw/rack,8个机柜,IT负荷40KW
4.冷冻水空调 ,空调送风风温度为18℃, 机柜进风温度为22℃,空调回风温度24 18℃ 5.PUE为1.8
8.主设备的送排风方式要与空调兼容 9.制冷分布:缩短气流路径、大型风管、空调群控
机柜的功率密度对能效的影响??
第一种场景:单台冷冻 水空调运行,供水温度8 ℃,22KW/rack,PUE 降至1.32, 第二种场景:两台冷冻 水空调运,10kw/rack 供水温度16℃,PUE降 至1.23, 1.对比的前提:保持冷通道温度:22 ℃。 2.当机柜功率密度 超过10KW后,功率密 度对PUE的影响不再那么重要,还需综合 考虑可用性。
艾默生白皮书的观点: 1.制冷中断时的自我维持时间。 封闭通道的仅为几分钟,而不封闭通道的可达30分钟; 2.空调额风机供电也中断时,服务器风机吹不动气体。 3.热通道封闭和有天花板回风引流的场合一起使用较好。 思科绿色数据中心建设与管理: 1.调高设定温度可能有以下隐患:发生制冷故障时的缓冲时间越短;由 于温度在高度上面的差异,冷通道顶部温度是否会失控;服务器的风 扇可能转速会更快;工作环境更热; 2.如何利用室外自然冷源: 水侧和空气侧节能器;热转轮技术;地温制冷(地下数据中心、或利 用土地冷源); 3.新建数据中心的负载不足问题: 缩小规模,模块化建设;降低制冷初始容量;使用可变容量的空调 (CRV) 4.变频驱动器: 功率与转速的3次方成正比的法则 5.冷却塔水: 利用回收水;减少冷却塔的漂水和跑水;减少排水(冲刷冷却塔底部 的污垢) 6.提高主机的效率: 液体冷却(机柜内或行级空调),空气冷却,两者结合 7.优化气流:

关于数据中心机房冷热通道

关于数据中心机房冷热通道

关于数据中心机房冷热通道在数据中心机房中,冷热通道是一种重要的设施,它能够有效地控制机房的温度和湿度,保障服务器等设备的正常运行。

本文将介绍冷热通道的基本概念、优势、设计原则以及在数据中心机房中的应用。

一、冷热通道的基本概念冷热通道是指数据中心机房中的一种布局方式,它将服务器等设备放置在冷通道中,而将空调设备放置在热通道中。

冷通道是指设备机柜的前面部分,而热通道则是指设备机柜的后面部分。

这种布局方式能够有效地提高空调的制冷效率,降低能耗。

二、冷热通道的优点1、提高制冷效率:冷热通道布局能够将服务器等设备的热量集中到热通道中,然后通过空调设备将热量排出机房,从而提高制冷效率。

2、降低能耗:由于冷热通道布局能够将热量集中到热通道中,因此能够减少空调设备的能耗,降低数据中心的运营成本。

3、提高服务器寿命:通过合理的冷热通道布局,能够保持机房的温度和湿度适宜,从而延长服务器的使用寿命。

三、冷热通道的设计原则1、合理规划机柜布局:在规划冷热通道布局时,需要根据数据中心的实际情况,合理规划机柜的布局,确保每个机柜都有足够的空间进行散热。

2、确定合适的空调设备:在选择空调设备时,需要根据数据中心的实际情况,选择合适的空调设备型号和数量,以确保能够满足数据中心的制冷需求。

3、确保气流组织合理:在规划冷热通道布局时,需要确保气流组织合理,避免出现气流短路等问题。

4、考虑扩展性:在规划冷热通道布局时,需要考虑数据中心的扩展性,为未来的扩展预留空间。

四、冷热通道在数据中心机房中的应用1、服务器机柜的布置:在数据中心机房中,服务器机柜通常被布置在冷通道中,以确保服务器等设备的正常运行。

同时,为了方便管理和维护,通常将机柜面对面排列,形成冷热通道。

2、空调设备的布置:空调设备通常被布置在热通道中,以确保能够有效地将热量排出机房。

同时,为了提高空调设备的制冷效率,通常将空调设备安装在机房的上部。

3、气流组织的控制:在数据中心机房中,需要合理控制气流组织,避免出现气流短路等问题。

关于数据中心机房冷热通道

关于数据中心机房冷热通道

关于数据中心机房冷热通道正文:一、引言数据中心机房冷热通道是现代数据中心的重要组成部分。

通过优化冷却系统的设计和布局,有效管理冷热空气流动,可以提高数据中心的能效和运行稳定性。

本文档旨在详细介绍数据中心机房冷热通道的相关内容,包括设计原则、布局要点、设备选型、操作与维护等。

二、设计原则⒈数据中心冷热通道设计的目标●提高能效:通过减少冷热空气的混合,降低冷却能耗。

●提高机房可用性:确保冷却系统正常工作,防止过热损坏设备。

●提供良好的空气分布:确保所有设备获得适宜的冷却效果。

⒉冷热通道的布局选择●热通道与冷通道排列方式:机房冷热通道可采用热通道靠近热负荷(例如服务器机架)和冷通道靠近冷源(例如空调出风口)的布局方式。

●热通道尺寸的选择:热通道宽度应根据设备排列密度和散热需求来确定。

●空调模式的选择:可采用冷通道和热通道均采用空调模式、冷通道采用空调模式而热通道采用自然抽风模式等方式。

三、布局要点⒈机架排列方式●冷通道冷气流向:确保冷通道内机架面板的前后区域均有冷气供应。

●热通道热气流向:确保热通道内机架面板的前后区域均具备良好的热空气排放条件。

●机架排列密度:根据设备散热情况和通道宽度,合理安排机架的数量和间距。

⒉空调系统设计●冷通道空调出风口的位置:应与机架排列方式相对应,确保冷空气直接供应到机架吸入口。

●热通道空调回风口的位置:应位于机架面板之间,以便收集和排放热空气。

●空调量与负荷匹配:根据机房总热负荷和散热设备的功率特性,选择合适的空调容量和数量。

四、设备选型⒈冷热通道隔离设备●冷热通道隔离门:确保冷热通道之间的物理隔离,减少冷热空气的混合。

●冷热通道隔离罩:用于限制冷热空气的流动,提高冷却效果。

⒉其他辅助设备●温湿度监测系统:用于实时监测机房环境参数,确保冷却系统正常运行。

●风机和抽风系统:用于增强热通道的自然抽风效果,提高热空气排放效果。

五、操作与维护⒈冷热通道的日常运维●定期清洁冷却设备:避免灰尘和异物对冷却设备的影响。

机房冷通道设计方案

机房冷通道设计方案

机房冷通道设计方案
机房的冷通道设计方案是指如何有效地将冷空气引导到机架设备,以提供良好的散热效果。

以下是一个适用于中小型机房的冷通道设计方案:
1. 确定冷通道和热通道:在机房内划定冷通道和热通道的区域,尽量使冷热空气流动保持分离。

冷通道是指冷气流动的区域,主要为机架设备供给冷空气。

热通道是指散热区,主要是机架设备排放的热空气的流动区域。

2. 合理安排机架设备的位置:将机架设备按照冷通道和热通道的划分合理布置。

将机架设备背面朝向热通道,使机架设备热空气能够直接排放到热通道中,避免与冷空气混合。

3. 安装冷通道门帘:在冷通道的出口安装门帘,防止冷空气向热通道漏风。

门帘的选用应具有良好的密封性能和灵活性,以使机房保持稳定的温度。

4. 安装冷通道风帘:在冷通道的入口安装风帘,防止热空气进入冷通道。

风帘的选用应具有良好的隔热性能和密封性能,以有效地隔离冷热空气。

5. 增设冷通道补水设备:在冷通道内添加冷空气喷头或空调风机等设备,可根据机房散热需求合理设置冷空气喷射角度和风扇转速,以保持冷通道内的合适温度和湿度水平。

6. 安装机柜冷通道隔板:在机柜间安装冷通道隔板,将冷空气
流通隔离开,确保每个机柜都能够得到充足的冷空气供给,并避免冷热空气混合。

通过以上的设计方案,可以有效地提高机架设备的散热效果,降低能耗。

同时,科学的冷通道设计也能延长机房设备的使用寿命,并提高机房的稳定性和可靠性。

最后,为了确保冷通道的设计方案的有效性和持续性,需要定期对冷通道进行巡视、维护和改进。

数据中心机房冷热通道封闭对比

数据中心机房冷热通道封闭对比

数据中心机房冷热通道封闭对比数据中心机房冷/热通道封闭对比分析:国标要求机柜进风口温度不得高于27℃,当前行业的服务器的风扇设计的服务器进出风温差为11℃,即服务器出口温度可以在38℃。

如果冷通道封闭,则开放区温度可能在38℃。

如果热通道封闭,则开放区温度在27℃。

则:1、从运维人员舒适度来看。

封闭热通道,机房开放区域处于冷空气区域,机房人员舒适性高。

2、同理,开放区域独立设备安全性考虑。

机房内除了整齐布置的IT机柜外还有少量独立设备,则冷通道封闭的,仍需要增加空调或通过风管从密闭的冷通道获取冷量来保证这些设备正常运行。

而热通道封闭则不需要。

3、同理,空调能效对比。

热通道封闭时,空调回风温度提高,空调的COP相对较高。

4、同理,制冷系统能效对比。

如果客户对开放区域的温度有限制要求,比如不能超过30℃,则热通道封闭时完全可以满足此要求,而冷通道封闭,就需要降低冷通道温度到19℃。

则要求冷冻水温度较低,则相应的制冷系统的能耗就要高,相应的利用潜在的节能冷却模式的运行时间就会缩短。

全年的PUE就会稍高。

5、故障响应时间对比。

封闭热通道,空调故障制冷能力下降后,机房温度上升比冷通道封闭的慢。

人员响应时间较长。

6、密闭冷通道要有架高地板。

目前一些新建机房设计弥漫式送风的机房,没有架空地板,只能做热通道封闭,而做不成了冷通道封闭。

7、当采用热通道封闭时,则开放区温度在27℃及以下,如果房间的防潮做的不好,外界环境漏湿进来,有可能会导致机柜表面或服务器进口结露,影响可用性。

8、密闭冷通道,机房大面积处于回风温度,可以避免冷量随着开关门的散逸,以及减少通过围护结构的冷量散失。

9、从门禁管理角度来看,密闭冷通道中机柜都是面对面的,可以实现通道级门禁和机柜级门禁,而密闭热通道中机柜都是背对背,需要设置机柜级门禁。

机房为什么要设计冷热通道,设计原则及如何施工?

机房为什么要设计冷热通道,设计原则及如何施工?

(一)机房为什么要设计冷热通道?因为机房通过“热通道”(Hot Aisle)和“冷通道”(Cold Aisle)的方式,改变以往数据中心机柜面朝同一方向摆放的做法,采用“面对面、背靠背”的机柜摆放方式,这样符合了服务器等IT设备从正面进风、从后面排风的设计,将冷、热空气分区,避免前排机柜排出的温/热空气与冷空气混合进入后排机柜,导致制冷效果降低的问题,提高了制冷效率。

机柜布置可以适当改变排列方式以及采取适当的措施形成冷热通道的隔离,改变环境气流组织和减低冷通道的温度梯度,改良机柜内的有效制冷效果,从而达到节能的目的。

机房设计冷热通道主要就是节约能源消耗。

1(二)机房冷热通道的设计原则信息中心的主要服务设备有存贮系统、主机系统、高性能机架式服务器和刀片式服务器等。

设计原则是提高机器的空间密集度达到节约机房空间和相对的能耗减少;一个机柜部署多台刀片服务器时,电力不足的矛盾非常突出,散热问题也突显出来。

因此运行虚拟服务器系统也是今后解决这个问题的方法之一。

通过高性能服务器和虚拟服务器系统的使用,可大大减少实体服务器的数量,在满足业务使用要求的前提下,达到了节能减排的目的,并使机房配套设备的投资也大大减少。

2设计原则一:场地布局新建的数据中心的场地,并不是专为数据中心考虑的建筑场地,而是要把两个教室打通后改建成数据中心的场地。

这就涉及到两个重要的问题:一是承重、二是层高。

(1)承重的问题是通过在机柜地板下加散力架的方式解决,这样使空间高度不足的问题更突出,需要更好地组织气流,以致不阻碍于冷通道的气流流动,为此机柜的排列就很关键。

在规划设计时采用了下送风上排风的气流组织方式,强电与弱电的布线都采用了上走线的方式,这样为今后维护带来方便的同时,冷通道的阻力大为减少,有可能降低地板高度,通过上述措施,把地板的安装高度控制在35cm。

3(2)层高:天花板上部的上层空间中还要布置气体灭火管道和新风换气管道等,热回风通道的安排较困难,大截面的热回风管道在工程施工中难以实施,而且因机房的机柜排列方向的长度较大,回风的匀衡也很难保证,需将天花板的上层空间经特殊处理作为热回风管道来解决了这个问题。

关于机房冷热通道系统运作

关于机房冷热通道系统运作

随着信息技术越来越趋向于大密度集中管理时代,数据中心所面临的散热问题也就越来越严重,本文正是为企业解决这些问题,而进行了原理、实施、特点等方面的阐述,希望对涉及到该行业的企业、设计人员、实施人员、IT管理人员、信息主管等有一定的帮助作用。

一、什么是冷热通道?“冷/热通道”封闭系统是一项应用于降低因工作而发热的设备温度的技术。

主要应用于数据中心机房。

中心机房因设备较多,普遍面临设备发热密度高电力能耗大、机房及机柜的空间不足,机房规划跟不上业务需求的增长。

冷热通道系统的建立满足数据中心机房不断上升的散热要求,改善机房内部仍然存在局部热岛问题,防止冷空气与热空气直接混合,减少冷量的浪费。

当机柜得到需求的冷量,整体机房的能耗PUE值就可以保持正常范围。

1二、冷热通道的工作原理又是什么?冷/热通道封闭系统是基于冷热空气别离有序流动的原理,冷空气由高架地板下吹出,进入密闭的冷池通道,机柜前端的设备吸入冷气,通过给设备降温后,形成热空气由机柜后端排出至热通道。

热通道的气体迅速返回到空调回风口。

机柜密闭式涡轮后门,把热气聚集,通过垂直风管与天花板无缝联接。

热回风与冷量完全隔离。

因此提高内部的冷气利用率,带走更多设备产生热量,降低设备温度。

2三、冷热通道存在的问题1.自身原理存在弊端因冷热通道的原理所致,需要对整个送风区域进行封闭处理〔冷通道封闭〕,虽然大幅减少或防止风量和冷量的损耗,最终大幅提高制冷的效率,而对于此冷热通道封闭的方案,一直以来阻碍此方案大规模推广的首要问题就是消防问题,由于数据中心里运行的都是IT 设备,所以通常的消防会采用气体灭火。

由于封闭了冷通道,一旦冷通道内设备起火,消防气体无法在规定时间内到达封闭区域内,势必会造成更大的损失。

2.过于依赖精密空调因冷热通道主要因依赖精密空调调节温度,冷热通道的气流周转全需要经过精密空调的调节,又由于需要建设冷热通道时,要求对送风区域进行封闭处理,管理人员很难发觉精密空调的故障,从而导致出现许多问题。

关于数据中心机房冷热通道

关于数据中心机房冷热通道

关于数据中心机房冷热通道正文:一:引言数据中心机房的冷热通道是保证服务器设备正常运行的重要环节。

本文将详细介绍数据中心机房冷热通道的相关内容,包括设计原则、构建方式、优化方案等。

二:设计原则1.1 冷热通道隔离原则在机房内划分冷热通道,将冷气直接引导至服务器设备前方,避免将热气重新引入冷通道,从而提高冷却效果。

1.2 合理布局原则合理布局服务器设备,保证冷气能够有效覆盖每个设备,提高冷却效果。

避免设备间的过度拥挤,影响空气流动。

1.3 空间利用原则合理利用机房内的空间,进行冷热通道的构建。

考虑机柜的布置和路径规划,确保空气能够畅通流动。

三:构建方式2.1 冷通道构建将机房内多个机柜按照一定的布局排列,在机柜两侧设立高度适中的冷通道,冷气通过地板进入冷通道,然后由冷通道通过机柜前面的空隙进入服务器设备。

2.2 热通道构建在机柜背后设置热通道,热气经过设备后,由热通道直接排出机房。

热通道需要确保通风良好,以防止热气滞留。

2.3 安全措施在构建冷热通道时需要考虑安全措施,如设置防火墙、烟雾报警器、电气安全等,确保机房内的安全运行。

四:优化方案3.1 温度监测与调整通过监测机房内的温度,及时调整冷气的供给,以保持适宜的温度范围。

避免过度降温或超温情况。

3.2 空调系统升级机房冷热通道对空调系统的要求较高,可以考虑对空调系统进行升级,以提高冷却效果和能耗控制。

3.3 定期维护与保养定期检查冷热通道的运行情况,清洁过滤网、检查冷气的供应管道是否畅通,保证系统正常运行。

附件:本文档无附件。

法律名词及注释:1. 防火墙:一种位于计算机网络与另外一个网络之间的设备,用于控制和过滤网络流量,实施访问控制和审计规则,以增加网络的安全性。

2. 烟雾报警器:一种安全设备,通过监测机房内的烟雾浓度变化,当烟雾超过设定的阈值时,发出警报并触发相应的应急措施。

3. 电气安全:指在机房内电气设备的安装、运行和维护过程中,采取的保障人身安全和设备稳定运行的各项措施,包括接地保护、漏电保护等。

IDC机房封闭冷通道应用

IDC机房封闭冷通道应用

68 T ELECO MMUNICA TIONS T ECHNOLOGY / 2019·Z1IDC机房封闭冷通道应用周常春湖南省康普通信技术有限责任公司引言随着互联网公司如雨后春笋般地涌现,传统企业“互联网+”改造及企业本身信息化管理需求逐渐增加,政府、企业上网工程的快速发展,对带宽的要求和对网络系统的管理成为核心因素。

在这种情况下,互联网数据中心(I D C)有大量的建设需求。

I T设备的高精密度化发展,使企业数据中心机房普遍面临设备发热密度高、电力能耗大、机房及机柜的空间不足等问题。

为了满足数据中心机房不断上升的散热需求,机房内部存在局部热岛问题,冷空气与热空气直接混合,冷量浪费大。

服务器设备的功耗不断提高,对机柜的散热能力提出更高要求,因此合理地使用冷通道方案,可大大提升数据中心的散热能力,充分有效地使用机柜和机房空间。

IDC机房冷通道广泛应用在各种数字通信机房、基站、广播电视、宽带网络、计算机网络综合布线、智能化小区、政府部门重大工程、企业楼宇自动化、银行、证券、保险、海关、税务、信息产业的数据中心及科研单位、大专院校的网络控制系统等。

IDC机房封闭冷通道技术背景2.1 IDC机房使用封闭冷通道原因分析传统数据中心能耗居高不下,冷热气流组织紊乱,这种情况造成空调冷气不能得到有效利用,造成极大的能源浪费。

如果机房为下送风方式,气流走向为下送上回方式,送风方式为单台或多台空调地板下送风再通过地板风口送至列间冷区,因冷区为敞开形式,冷空气并不是全部经过通信设备,不能有效地利用空调送出的冷量和风量,与通信设备的发热量进行充分交换,因此产生无效的制冷功率,容易出现局部高温现象。

可见传统机房在整体制冷设计上存在很大不足,如短循环导致冷却不足,送风距离过长导致远端机柜进气不足,回风距离过长导致冷热通道气流混合降低空调效率等。

为了改善传统机房制冷设计的问题,解决方法之一就是将精密空调送风系统与高温环境空气系统进行隔绝,保证精密空调送风系统的温度足够低,以使其与高温环境空气混合后可以达到正常的服务器送风温度。

机房冷通道温度标准

机房冷通道温度标准

机房冷通道温度标准
机房冷通道的温度标准十分重要,能够起到确保计算机系统正常运行的作用。

无论是对企业和机构服务器系统,还是家庭办公室,都要注意机房冷通道的温度控制。

首先,机房冷通道的温度应该保持在18℃-30℃之间,这样可以有效地减少计算机的故障率。

当机房冷通道的温度超过30℃时,计算机的故障率会急剧增加,因此需要严格控制温度,以保持正常运行。

过低的温度也不利于计算机的运行,因此也需要严格控制温度,避免过低。

其次,当温度波动20℃以上时,要求机房采取降温措施,并定期进行环境检查。

环境检查包括机房内温度检查,若发现温度超过规定范围要采取降温措施,以确保机房温度稳定。

另外,机房的空气循环应当是机械式的,夏季开启空调,冬季开窗通风,以保持机房内空气的流动性。

此外,在机房环境下常见的热源有发热芯片、磁盘、显卡、绘图板等计算机组件,它们会产生大量的热量,影响机房温度,因此,需要专用的空调系统进行降温,保持温度的稳定性。

最后,温度可以调节机房的温度,但是机房环境下还有其他影响计算机性能的因素,比如湿度、噪音、空气污染等因素,如果这些因素超出了安全范围,就会影响机房内电子设备的正常运行,因此也需要加以关注和控制。

综上所述,机房冷通道的温度标准至关重要,要求机房保持在
18℃-30℃之间,在温度波动20℃以上时,采取降温措施,开启机械式空气循环,和使用专用空调系统,并进行环境检查,以保证机房内电子设备的正常运行。

同时,还要关注和控制机房噪声、湿度、污染等因素的变化,以实现机房的最佳环境控制效果。

数据中心机房节能措施

数据中心机房节能措施

数据中心机房节能措施一、背景介绍数据中心是现代信息技术发展的核心基础设施,然而,数据中心的运行也面临着巨大的能源消耗和环境压力。

为了降低能源消耗、减少对环境的影响,数据中心需要采取一系列的节能措施。

本文将详细介绍数据中心机房的节能措施。

二、机房设计与布局1. 优化机房布局:合理规划机房内设备的位置,避免设备之间的热量互相干扰,提高空气流通效率。

2. 选择高效设备:选用高效的服务器、网络设备和存储设备,提高整体能效水平。

3. 合理设置冷热通道:通过设置冷热通道隔离热量,减少冷气的浪费,并提高机房的冷却效果。

三、散热与冷却措施1. 优化空调系统:选择高效的空调设备,采用变频调节技术,根据机房负载情况调整空调的运行状态。

2. 合理设置温度与湿度:根据设备的工作要求,合理设置机房的温度与湿度,避免过高或者过低的温度对设备的影响。

3. 利用自然通风:在适当的条件下,利用自然通风降低机房的温度,减少空调设备的使用。

四、能源管理措施1. 采用节能照明设备:使用LED等节能照明设备,减少机房的能耗。

2. 优化供电系统:采用高效的供电设备,减少能源损耗。

3. 合理规划机房用电:根据设备的负载情况,合理规划机房的用电需求,避免能源的浪费。

五、设备管理与维护1. 定期清洁设备:定期对机房设备进行清洁,保持设备的正常运行状态,减少能源的浪费。

2. 定期检查设备:定期对机房设备进行检查,及时发现问题并进行维护,保证设备的高效运行。

3. 更新设备技术:随着科技的进步,及时更新机房设备,使用更加高效的设备替代旧设备,提高能效水平。

六、监控与优化1. 使用能源监控系统:安装能源监控系统,实时监测机房的能耗情况,及时发现问题并进行优化。

2. 数据分析与优化:通过对数据进行分析,优化机房的能源利用率,提高节能效果。

七、员工培训与意识提升1. 员工培训:定期对机房员工进行节能意识的培训,提高员工的节能意识和能源管理水平。

2. 建立节能文化:倡导节能文化,鼓励员工从细微之处开始,共同参预节能工作。

关于数据中心机房冷热通道

关于数据中心机房冷热通道

关于数据中心机房冷热通道【正文】一、引言数据中心机房冷热通道的设计和管理对于机房的高效运行至关重要。

本文将详细介绍关于数据中心机房冷热通道的相关内容,包括设计原则、设备选型、布局规划、运维管理等方面的细节。

二、设计原则2.1 冷热通道的定义及作用冷热通道是指在机房内设置针对冷气与热气流动的特定通道,通过优化热量传递,提高机房的冷却效果,保证服务器等设备的正常运行和稳定性。

2.2 冷热通道的原理冷热通道的原理是通过将服务器等热源设备封闭在一个特定的热通道内,引导冷气从前端供应进入,经过设备冷却后排出热气,然后再通过房间通风系统将其排出机房。

2.3 设计要素2.3.1 空气流通性冷热通道设计应考虑空气流通性,确保冷气流入准确、迅速地到达机架设备,热气顺利排出机房。

2.3.2 散热效果冷热通道的维护应按规定时间进行,确保冷气的供应依然稳定,机架内设备的散热需求得到满足。

2.3.3 防尘措施机房冷热通道设计应注意防尘措施,例如过滤器的选用、设置、及时清洁等。

三、设备选型3.1 冷热通道门冷热通道门应选择耐高温、密封性好的门,确保热气不会泄露到冷通道,冷气也不会流入热通道。

3.2 密封布帘冷通道与热通道之间的布帘应选择阻燃材质,能够有效隔离热量的传递。

3.3 机架机架应选择能适应冷热通道设计要求的型号,确保通风效果优良,提高设备散热性能。

四、布局规划4.1 冷热通道的划分根据机房的实际情况,将机房内的设备划分为冷通道和热通道,确保冷气在冷通道内流通,热气在热通道内排出。

4.2 设备排布机房内设备的排布应按照布局规划要求,确保冷气能够有效覆盖到每个设备,热气排出通道畅通无阻。

五、运维管理5.1 冷热通道的监测应定期监测和维护冷热通道,确保其正常运行,如有异常及时处理,避免设备故障。

5.2 温湿度控制机房的温湿度对设备的运行稳定性起着重要作用,应定期监测并调整机房内的温湿度,保持在合理的范围内。

5.3 定期检查对于门、布帘、机架等设备,应定期进行检查和维护,确保其完好无损,减少故障的发生。

冷热通道封闭对数据中心影响

冷热通道封闭对数据中心影响

热通道与冷通道气流遏制对数据中心的影响第135 号白皮书版本2作者John Niemann Kevin Brown Victor Avelar 目录gt 摘要点击内容即可跳转至具体章节简介 2 热通道气流遏制和冷通道气流遏制均可显著提高传统数据中心制冷系统的可预测性和效率。

尽管两种方式均可气流遏制系统的能效优势2 消除冷、热空气的混合,但在实际的实施和运营中两者仍存在差别,而且这种差别将对作业环境、PUE 和节能冷通道气流遏制系统3 冷却模式运行时间产生显著的影响。

因此采用让热通道气流遏制系统可以采用热通道气流遏制的策略会比采用热通道气流遏制系统 4 冷通道气流遏制的策略多取得43节能效果,由此在年度PUE 上有15的改善。

本文将对两种方法进行研气流遏制系统对作业5 究,并着重阐述为什么热通道气流遏制系统是解决高密环境的影响度和提高制冷效率的最佳方案。

热通道气流遏制与冷通道6 气流遏制对比分析消防系统考量11 结论12 资源13 附录14 白皮书现收录于施耐德电气白皮书资料库由施耐德电气数据中心科研中心发表, 热通道与冷通道气流遏制对数据中心的影响简介较高的能源成本和激增的数据中心能耗率已迫使数据中心专家开始重新思考其数据中心制冷策略。

尽管传统的制冷技术(如通过解放高架地板压力通风系统提供的传统房间级制冷方式)仍然非常普遍,同时,热通道和冷通道气流遏制等新的技术正逐步取得显著的进展。

如EYP Mission Critical 公司的Bruce Myatt 所言,冷、热空气的隔离―是当今新建和改建数据中心可以采用的最具前景的节能增效措施之一‖(《任务关键杂志》,2007 年秋季刊)。

除了能效方面的优势之外气流遏制系统可以使众多IT 设备进风口温度保持一致,从而消除在不使用气流遏制系统的传统数据中心架构中经常出现的局部过热点。

对于所有新建和很多改建带有高架地板的数据中心,热通道气流遏制系统是的首选解决方案,但因为采用高架地板而导致机房可用高度过低,使得实施起来会比较困难或者造成成本上升。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关于数据中心机房冷热通道(一)来源:机房360 作者:GOCN编辑更新时间:2013-6-13 16:11:09摘要:随着IT设备越来越趋向于大密度集中管理时代,数据中心所面临的散热问题也就越来越严重,TIA942标准的出现,为这一问题提供有效的规避指导依据。

本期冷通道连载系列正是为解决这些问题,而进行了原理、实施、特点等方面的阐述,希望对涉及到该行业的设计人员、实施人员、IT管理人员、信息主管等有一定的帮助作用。

概述随着IT设备越来越趋向于大密度集中管理时代,数据中心所面临的散热问题也就越来越严重,TIA942标准的出现,为这一问题提供有效的规避指导依据。

本期冷通道连载系列正是为解决这些问题,而进行了原理、实施、特点等方面的阐述,希望对涉及到该行业的设计人员、实施人员、IT管理人员、信息主管等有一定的帮助作用。

一、论如何规划好数据中心气流组织1、概述数据中心机房在使用过程中,受各种因素制约限制,造成机房气流组织不合理、不通畅,由于IT设备是靠机房空调送入的低温风与其散热充分交换,带走热量,降低机架内温度,气流组织起到热交换媒介纽带作用,当热交换的纽带不顺畅、不合理时,现状只能是机房空调设备容量配置远远大于实际需求量,以满足机房需要。

造成空调设备投资增大、运行费用增高,机房PUE值增大。

因此如何规划好数据中心机房气流组织,有着非常重要的意义,它是对机房内现有的不合理的气流组织,进行归纳分类、根据不同类型,进行合理改造。

将冷热空气有效的隔离,让冷空气顺利的送入通信设备内部,进行热交换,将交换产生的热空气送回至空调机组,避免不必要的冷热交换,提高空调系统效率。

减少机房运行费用。

2、数据中心机房中的几种气流组织形式我们根据多年的规划气流组织经验,将数据中心气流组织分为以下四种形式即:机房气流组织形式、静压仓气流组织形式、机架气流组织形式、IT设备气流组织形式。

下面分别介绍这几种气流组织形式:1) 机房气流组织形式在机房的气流组织中精密空调的送风方式起着决定性的作用。

精密空调的送、回风方式不同,其整个机房的气流组织形式是截然不同的。

下面是这两种送风方式的气流组织示意图:同时,机房内部机柜的摆放形式不同,其气流组织也是不同的,如下图所示:2) 静压仓气流组织形式数据中心的静压仓是为了保证有足够的送风压力而设计出的一个压力容器,它是精密空调送出的冷风所经过的第一道气流路径,它的压力以及精密空调的送风速度都是不可忽略的。

对于下送风,地板下为静压箱,所需要的是静压,只有保持静压箱中有足够的静压且静压的分布趋于相对均匀,才能保证每个机架的气流量。

下图是它的气流组织示意图:静压仓气流组织图3) 机架气流组织形式机架是数据中心为IT设备提供可靠的物理运行微环境场所,机架气流组织形式显得非常关键,它是精密空调送出的冷风给IT 设备所经历的最后一道气流路径,其气流组织示意图如下:4) IT设备气流组织形式设备内的气流组织虽然不是数据中心设计人员所考虑的问题,本应交给设备制造商解决。

但我们应关心设备是否是前进风、后排风,还有排风位置是在服务器的左侧还是右侧,因为设备排风的方向对气流组织的影响还是很大的。

IT设备气流组织示意图3、合理规划数据中心气流组织合理规划数据中心气流组织最终目的是为了给IT设备快速散热,提高空调资源利用率,减少不必要的冷源浪费,提高数据中心PUE值。

那么我们应该如何来正确、合理的规划数据中心气流组织呢?前面我们已经对数据中心的四大气流组织形式阐述过,现在姑且把这四大气流组织形式看作是气流流经的四个不同的地方,那么任何一个地方出现问题,都会直接或者间接的影响到IT设备快速散热问题。

也就是说我们需要逐一分析这四大气流组织形式中可能存在的问题,相当于就找到了解决的办法。

1) 合理规划IT设备气流组织合理规划IT设备的气流组织最重要的就是要了解我们所使用IT设备,了解它的用电功率及损耗、发热功率、风扇的进出风及温差情况,单台设备所需要的风量计算等等。

有了这些数据,我们就可以为下面的机架、机房的总体功率及发热量,从而计算出整个数据中心所需要的热量,并以此数据来选择精密空调的容量。

一般一个1U的刀片服务器所需的电功率约为300W~500W,由于服务器中的元器件损耗很小(约为2%左右)所以基本上都以发热的形式散发,在刀片服务器上服务器厂商都自带风扇冷却,进出温差一般设计为11℃.根据公式:1KW发热功率在进出温差11 ℃所需风量为270M3/H则10KW发热功率在进出温差11 ℃时所需风量为2700M3/H2) 合理规划机房气流组织与机房气流组织形式有关的主要是以下几个方面的问题:精密空调送风方式的选择、机架的摆放方式以及走线的方式。

Ø 数据中心精密空调应采用架空地板下送风、上回风方式。

Ø 精密空调的制冷量应该根据IT设备的总制冷量来进行计算。

Ø IT设备应采用上走线、网格桥架的方式,改善空调回风效果。

Ø 离精密空调最近一侧的机架边缘与其的距离不能低于1200mm,否则第一台机架冷区域会出现回风的现象。

Ø 计算机设备及机架采用“冷热通道”的布置方式。

将机柜采用“背靠背、面对面”摆放,这样在两排机柜的正面面对通道中间布置冷风出口,形成一个冷空气区“冷通道”,冷空气流经设备后形成的热空气,排放到两排机柜背面中的"热通道"中,热空气回到空调系统,使整个机房气流、能量流流动通畅,提高了机房精密空调的利用率,进一步提高制冷效果。

TIA942《数据申心通信基础架构标准》中要求机房内计算机设备及机架采用“冷热通道”的安装方式,可以分出两种来,一种是隔离冷通道的气流组织,另一种是隔离热通道的气流组织形式如下图所示:隔离冷通道气流组织图隔离热通道气流组织图3) 合理规划静压仓气流组织在规划静压仓的气流组织时,我们需要重点针对静压仓内的气压、气流速度等如下:Ø 确保架空地板下的送风断面风速控制在1.5~2.5米/秒。

活动地板净高度不宜小于400mm。

Ø 架空地板内不应布放通信线缆,空调管道和线缆不应阻挡空调送风。

4) 合理规划机架气流组织机架气流组织的规划是大家最容易忽略,但它又是最为关键的环节。

说白了就是前面所有的都是一流的,而恰恰在这一点上我们却做的不尽人意。

(在此我们只说结论,暂不做分析,后续章节会有相关的详细分析及描述)Ø 为防止气流乱窜,必须保证机架的进风与出风口是隔离的,也就是说在IT设备没有到位的情况下,我们应该用挡风板将没有用到的位置封闭起来。

Ø 同理,机架的19英寸外的两侧位置也必须要密封起来。

所有的线缆不再使用传统的方式,走在机架的前部两侧,而是通过理线器从机架的后端进线。

Ø 为防止静压仓冷所流窜到机架后部(也就是热区域),不要采用下走线的方式,或者在后部开孔。

Ø 为保证送风风量,在机架的顶部尽量不去布置IT设备。

Ø 为保证回风风速,尽量不要将走线塞满后部空间。

如何规划好数据中心气流组织论隔离冷(热)通道的两个基本原理大家都知道,隔离冷(热)通道是来源于TIA942《数据申心通信基础架构标准》中要求机房内计算机设备及机架采用“冷热通道”的安装方式,其核心指导思想就是我们在上节所阐述的“合理规划数据中心气流组织”,那么在现实的设计与实施过程中,遇到了问题怎么办?要以什么为基准来进行分析与处理呢?这也就是我下面要跟大家分享的两个基本原理。

1、容器原理a)名称定义把数据中心中的静电地板以下的部分静压仓定义为容器体积(M);把经过气流组织规划后的冷通道区域定义为容器体积(M1);把精密空调送出的冷风量定义为(Q);把单台机架所需的冷风量定义为(Q1);把静电地板下静压仓的送风速度定义为(S);b)原理阐述当在机房中布置了冷(热)通道后,单台机架所需的冷风量(Q1)是不变的,由于精密空调送出的冷风经过了M、M1不同的两个静压仓,这时我们假设容器M及其送风速度S为恒定不变,那么容器M1的压力Pa1是否足够就取决于容器M1的大小了,也就是Pa1是与M1的大小成反比的;而当我们假设精密空调的送风量Q为恒定不变,那么容器M1如果增加,就会得不到足够的压力,也就不能快速给机架散热。

c)结论得出通过以上的问题分析,我们不难看出冷通道容器体积M1如果增加,那么机架就不能得到足够的冷风风量Q1,也就可以这么说,在机柜高度相同的情况下,1200mm宽的冷通道要比1800mm宽的冷通道所得到的效果要好。

说到这里了,似乎有人会问,那为什么我们的静压仓的高度会越来越高呢?其实静电地板的净空高度增加,是为了减小送风的压力对IT设备所产生的影响,因为压力越大,其送风速度也就快了很多,它们经过IT设备后,只是简单把把热量带走,而并没有对IT 设备进行足够的冷却,还是没有达到满意的效果。

2、混合原理a)名称定义把经过气流组织规划后的冷通道区域的冷气定义为(C1);把经过气流组织规划后的热通道区域的热气定义为(H1);把由于地板下开孔后流窜到热通道区域的冷气定义为(C2)把由于未在机架前面安装挡风板从冷通道流窜到热区域的冷气定义为(C3)把由于未在机架前面安装挡风板从热通道流窜到冷区域的热气定义为(H3)b)原理阐述我们大家都知道一个原理,就是在热水中加入冷水或者在冷水中加入热水,其水温都会变化成其二者的综合温度。

那么针对数据中心气流变化也是一样的道理,当C1与H1与混合后,其CH1的温度值就小于C1,为保证设备得到同样的冷量,那制冷量在原来已经送出的基础上还需要增加,这势必要增加空调的压缩机功耗。

同理当C2流窜到H2,C3流窜到H3,H3流窜到C3后都会出现这种情况。

c)结论得出合理的组织规划,主要是为了让冷、热空气气流回归到属于自己的区域,防止冷热空气混合后,机房整体温度上升,同时为了降低数据中心的温度,而需要增加空调的制冷功耗。

同时也为后面的“论规划冷通道应该注意些什么问题”提供了很好的理论依据。

一、论如何选择布置隔离冷通道还是热通道关于冷热通道系统业界谈论最多的当属:“是布置隔离冷通道,还是布置隔离热通道?”。

那么实际案例当中,我们应该如何来正确的选择呢?现在我们姑且不讨论怎样来做出选择,首先我们来看看这两种方案分别有什么不同。

1、选择冷(热)通道的前提条件并不是所有的数据中心机房都适合布置隔离冷通道与热通道,主要还是看其数据中心的发热量是否大,如果发热量不是很大(一般是以单机架发热量不超过4KVA为基准),那这个时候是即可以选择冷通道,又可以选择热通道布置方案。

其它情况笔者认为还是选择布置隔离冷通道为最佳。

为什么这么说呢?1)选择布置隔离热通道后,我们把机房中除机架外当成是一个密闭的容器(M1),单台机架的发热量(Q1)是不变的,那么要散去这些热量,是不是精密空调送出的冷气风量要更加多呢?也就是说当发热量恒定时,容器的大小与送风量是成反比的。
