高压设备绝缘在线监测装置的应用摘要: 高压电气设备绝缘在线检测技术能够及时发现和检测出设备内部绝缘状态的变化，对设备绝缘故障及时处理，保证电网的安全运行。

他是一门综合性的科学技术，它集高电压技术、计算机技术、通讯技术、测试技术为一体。

传感器技术、数字信号传输技术、状态诊断方法是它的关键。

因此，开展在线监测技术应用，对提高设备绝缘参数采集的真实性与可靠性具有重要的现实意义。

关键词:高压设备；绝缘在线监测；应用前言随着高压电气设备绝缘可靠性的提高，以及电网可靠性的要求，科学技术的发展，绝缘在线监测的方法也在不断发生变化。

国内外研制出了一系列可实用的在线绝缘监测仪器或装置。

高压电气设备在电网中具有举足轻重的地位，如果其绝缘部分缺陷或劣化，将会发生影响设备和电网安全运行的绝缘故障或事故。

因此，在设备投运后，现阶段的做法是根据设备状态进行评价以确定停电试验和检修，以便及时检测出设备内部的绝缘缺陷，以防止发生绝缘事故。

但是，随着电网容量的增大，高压电气设备的急剧增加，传统的预防性试验和事后维修已不能满足电网高可靠性的要求。

同时，由于高压电气设备的绝缘劣化是一个累积和发展的过程，在很多情况下预防性试验已无法发现潜在的缺陷。

1. 绝缘在线监测的基本原理高压设备绝缘在线监测技术是在电气设备处于运行状态中，利用其工作电压来监测绝缘的各种特征参数。

因此。

能真实地反映电气设备绝缘的运行工况，从而对绝缘状况做出比较准确的判断。

高压电气设备绝缘在线监测主要检测参数是电气设备的介损值，其测量原理大都使用硬件鉴相既过零比较的方法。

目前的绝缘在线监测产品基本都是用快速傅立叶变换的方法来求介损。

取运行设备PT的标准电压信号与设备泄露电流信号直接经高速A/D采样转换后进入计算机，通过软件的方法对信号进行频普分析，仅抽取50HZ的基本信号进行计算求出介损。

这种方法能很好的消除各种高次谐波的干扰，测试数据稳定，能很好地反映出设备绝缘变化。

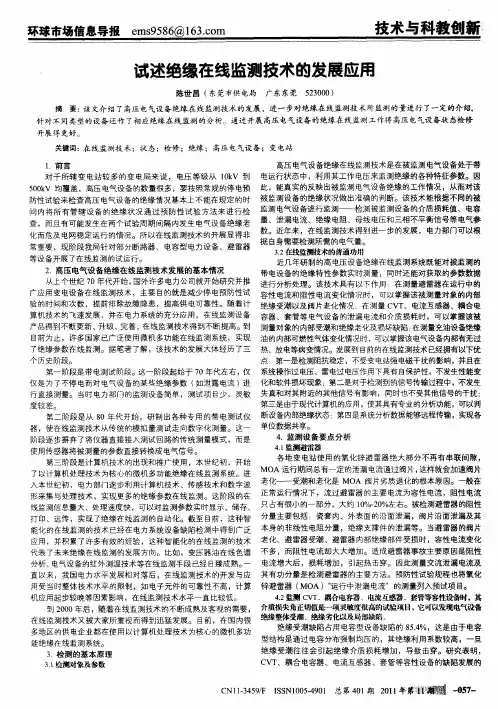

试述绝缘在线监测技术的发展应用

４监测ＣＴ．２Ｖ、耦合电容器、电流互感器、套管等容性设备时．其机应用起步较晚等因素影响，在线监测技术水平一直比较低。它可以发电气设备现到２０００年后，随着在线监测技术的不断成熟及客观的需要，介质损失角正切值是一项灵敏度很高的试验项目，绝缘劣化以及局部缺陷。在线监测技术又被大家所重视而得到迅猛发展。目前，在国内很绝缘整体受潮、绝缘受潮缺陷占用电容型设备缺陷的８．５％，这是由于电容４
近几年研制的高电压设备绝缘在线监测系统既能对被监测的带电设备的绝缘特性参数实时测量，同时还能对获取的参数数据
器，使在线监测技术从传统的模拟量测试走向数字化测量。这一单位数据共享。４．监测设备要点分析阶段逐步摒弃了将仪器直接接入测试回路的传统测量模式，而是
开展得更好。
关键词：在线监测技术；状态；检修；绝缘；高压电气设备；变电站高压电气设备绝缘在线监测技术是在被监测电气设备处于带ｌ前言，对于所辖变电站较多的变电局来说，电压等级从１ｋ到电运行状态中，利用其工作电压来监测绝缘的各种特征参数。因０Ｖ此，能真实的反映出被监测电气设备绝缘的工作情况，从而对该５０Ｖ均覆盖，高压电气设备的数量很多，要按照常规的停电预０ｋ佳确的判断。该技术能根据不同的被防性试验来检查高压电气设备的绝缘情况基本上不能在规定的时被监测设备的绝缘状况做出；监测电气设备进行监测——检测被监测设备的介质损耗值、电容间内将所有管辖设备的绝缘状况通过预防性试验方法来进行检查，而且有可能发生在两个试验周期间隔内发生电气设备绝缘老量、泄漏电流、绝缘电阻、母线电压和三相不平衡信号等电气参数。近年来，在线监测技术得到进一步的发展，电力部门可以根化而危及电网稳定运行的情况。所以在线监测技术的开展显得非据自身需要检测所需的电气量。常重要，现阶段我局针对部分断路器、电容型电力设备、避雷器

状态检修及绝缘在线监测系统的应用

状态检修及绝缘在线监测系统的应用[摘要] 通过对电气设备绝缘在线监测系统的应用，对设备的检修可以逐步从定期检修向状态检修过渡。

在线监测系统可实时反映设备绝缘状态，及时发现缺陷，预防设备事故的发生，提高电网运行的安全性、可靠性；状态检修可以提高检修的质量和效率，增强针对性，节省大量的人力、物力和财力。

[关键字] 在线监测、绝缘、预防性试验、状态检修1、前言我国从20世纪50年代开始，主要根据电气设备预防性试验规程的规定对电气设备进行定期的停电试验、检修和维护。

常规预防性试验存在着试验时需要停电、试验时间集中、工作量大、试验是否有效的问题，甚至试验本身也是对设备的破坏，特别在电力设备运行过程中，人们关心的是绝缘结构的剩余电气强度，但至今还未找到它与绝缘电阻、泄漏电流及介质损耗角正切值等非破坏性试验参数之间的直接函数关系，所以仅凭这些试验项目难以准确、有效地判断电力设备绝缘的好坏，也不能确保下一运行周期安全运行。

因此，根据需要对电气设备运行状态进行在线监测十分必要，它可作为弥补定期预防性试验不足的有效手段。

例如，可以将在线监测与定期停电预防性试验的结果结合起来反映设备运行状况，也可根据在线监测的结果合理安排预防性试验时间。

这样，可延长电气设备预防性试验及大修的周期，也是逐渐推行状态维修的有效途径。

2、电气设备检修的发展到目前为止，检修的发展可分为三个阶段：事故维修——定期维修——状态维修。

第一阶段是指第二次世界大战前，那时是设备坏了才检修。

第二阶段，也是我们目前主要的检修方式，其特征是实施预防性检修，即按事先规定的时间进行大修。

第三阶段，也称作可靠性为中心的状态检修，检修的时间是根据对设备的历史运行检修状态和连续监测数据，分析其趋势加以预测诊断确定的。

2.1 定期检修的现状及存在的问题我国于1954年从苏联引进了计划预修制度。

这种制度的典型特征是设备运行了一定时间（规定周期）后，无论设备有无缺陷或问题都要停下来检查、试验、修理。

电气设备的绝缘在线监测与状态维修

电气设备的绝缘在线监测与状态维修随着工业自动化水平的不断提高，电气设备在生产中所占的比重也越来越大。

由于电气设备在长时间运行中所受到的环境、温度、湿度等因素的影响，设备的绝缘状态可能会出现问题，而绝缘状态不良则会导致设备的故障甚至损坏，给生产带来严重后果。

对电气设备的绝缘状态进行在线监测及状态维修显得尤为重要。

一、绝缘在线监测的意义电气设备的绝缘状态直接关系到设备的运行安全和稳定性。

绝缘状态不佳容易导致设备的漏电、击穿、绝缘老化等问题，进而引发设备故障。

而通过绝缘在线监测，可以及时发现设备的绝缘状态异常，从而及时采取措施进行修复或更换绝缘材料，避免可能引发的设备故障。

通过绝缘在线监测还可以及时了解设备的运行状态，提前发现潜在的问题，为设备的维护和日常管理提供数据支持。

绝缘在线监测对于保障设备的正常运行以及延长设备的使用寿命都具有重要的意义。

绝缘在线监测可以通过多种方法实现，比较常见的有局部放电监测、绝缘电阻测试、红外热像技术等。

1.局部放电监测局部放电是绝缘材料中部分位置发生的放电现象，是绝缘老化和劣化的重要标志之一。

通过局部放电监测设备可以实时监测设备中是否存在局部放电现象，及时发现绝缘状态不佳，从而进行及时修复或更换绝缘材料。

这种方法适用于各种高压设备的绝缘状态监测。

2.绝缘电阻测试绝缘电阻测试是通过测量绝缘电阻值来判断绝缘状态的好坏。

当绝缘电阻值低于一定数值时，表示绝缘状态不佳，存在泄漏电流或绝缘受潮等问题。

通过绝缘电阻测试可以及时发现绝缘状态不佳的设备，并及时进行维修，以避免可能的故障发生。

3.红外热像技术红外热像技术是通过检测设备表面的温度分布来判断设备的运行状态。

通常情况下，设备绝缘状态不佳会导致局部温度升高，通过红外热像技术可以及时发现这些异常的温度分布，从而发现绝缘状态不佳的设备并及时进行维修。

以上这些技术可以单独使用，也可以结合使用，以更全面地监测设备的绝缘状态，为设备的维修提供更准确的数据支持。

绝缘在线监测装置提高变电站可靠性的应用研究

绝缘在线监测装置提高变电站可靠性的应用研究摘要本文首先对绝缘在线监测装置在变电站等中的应用现状展开全面的介绍。

然后，对绝缘在线监测装置在变电站应用中的监测方法、监测系统的供能、主要绝缘信号的和处理以及其对变电站中主要设备的监测要点等方方面展开全面的分析。

最后，研究绝缘在线监测装置在变电站中的应用，对于提高设备运行的可靠性、降低设备运行过程中的维护成本具有怎样的价值和意义，为今后开展相关研究提供理论参考依据。

关键词绝缘在线监测；变电站；可靠性0 引言变电站在高压电网中发挥着举足轻重的作用，而可靠的绝缘部分为变电站的安全持续工作提供了保障。

传统对变电站绝缘部分的检测一般采用定期停电检测的方法。

这种预防性试验和检测虽然在一定程度上提高了变电站工作的可靠性，但对于设备内部的绝缘缺陷的检测存在着不足，并且高压电网的停电对于用户而言是一项巨大的损失。

如何做到在恶劣天气或者环境下对变电站可靠性进行有效的检测，如何实现变电站工作状态下的及时监测，对于提高变电站等高压电网设备的安全性和可靠性具有突出的意义。

因此，本文探索了绝缘在线监测装置在实现在线、实时的动测监测过程中的工作原理、应用现状等，并进一步探索绝缘在线装置对于提高变电站可靠性方面的意义和影响。

1 绝缘在线监测装置及其应用现状1.1 绝缘在线监测装置分析绝缘在线监测装置存在的意义在于能够降低周期性的停电维修工作，同时降低因停电维修而导致绝缘故障发生率。

绝缘在线监测装置的组成一般包含安装在被测装置的测量抽头、分压电容单元、用于连接分压电容终端的电缆连接箱、装有系统电子元件的控制室集结箱和存储软件等部分单元组成。

存储软件帮助监测装置能够不间断的累积收集数据，在实际操作应用中，绝缘在线监测装置需要在监测系统的指挥调度下，对搜集到的数据、信号进行处理分析，以此判断变电站的可靠性。

1.2 绝缘在线监测装置的应用现状绝缘在线监测装置作为一种安全性高、可操作性强的监测系统已经广泛应用到高压电网设备故障检测工作中。

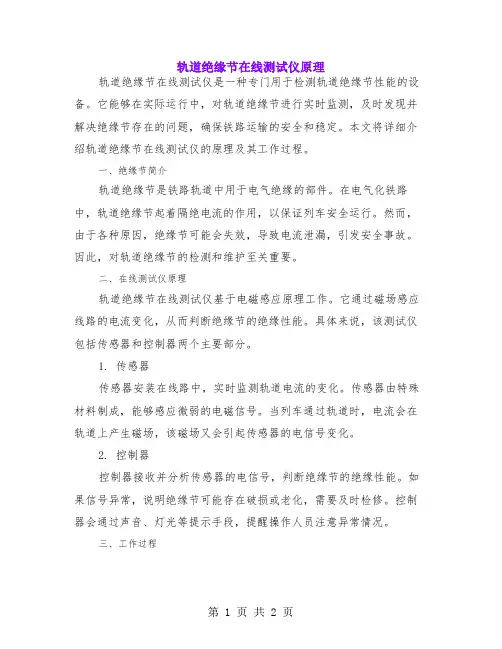

轨道绝缘节在线测试仪原理

轨道绝缘节在线测试仪原理轨道绝缘节在线测试仪是一种专门用于检测轨道绝缘节性能的设备。

它能够在实际运行中，对轨道绝缘节进行实时监测，及时发现并解决绝缘节存在的问题，确保铁路运输的安全和稳定。

本文将详细介绍轨道绝缘节在线测试仪的原理及其工作过程。

一、绝缘节简介轨道绝缘节是铁路轨道中用于电气绝缘的部件。

在电气化铁路中，轨道绝缘节起着隔绝电流的作用，以保证列车安全运行。

然而，由于各种原因，绝缘节可能会失效，导致电流泄漏，引发安全事故。

因此，对轨道绝缘节的检测和维护至关重要。

二、在线测试仪原理轨道绝缘节在线测试仪基于电磁感应原理工作。

它通过磁场感应线路的电流变化，从而判断绝缘节的绝缘性能。

具体来说，该测试仪包括传感器和控制器两个主要部分。

1. 传感器传感器安装在线路中，实时监测轨道电流的变化。

传感器由特殊材料制成，能够感应微弱的电磁信号。

当列车通过轨道时，电流会在轨道上产生磁场，该磁场又会引起传感器的电信号变化。

2. 控制器控制器接收并分析传感器的电信号，判断绝缘节的绝缘性能。

如果信号异常，说明绝缘节可能存在破损或老化，需要及时检修。

控制器会通过声音、灯光等提示手段，提醒操作人员注意异常情况。

三、工作过程在线测试仪的工作过程可以分为三个步骤：信号采集、信号分析和结果输出。

1. 信号采集传感器实时监测线路中的电流变化，并将信号传输给控制器。

2. 信号分析控制器对采集到的信号进行分析，判断绝缘节的绝缘性能。

如果信号异常，控制器会立即启动报警系统。

3. 结果输出如果绝缘节存在问题，控制器会通过操作人员的提示设备（如声音、灯光等）提醒操作人员，同时记录下问题位置和异常信号特征，为后续检修提供依据。

操作人员根据提示，可以迅速定位到问题区域并进行检修。

四、优势与局限轨道绝缘节在线测试仪的优势在于其实时监测和预警功能，能够及时发现并解决绝缘节存在的问题，保障铁路运输的安全和稳定。

然而，该设备也存在一定的局限性和应用限制。

输电线路绝缘性能在线监测与评估

输电线路绝缘性能在线监测与评估输电线路是电能传输的重要设备，其正常运行对电力系统的稳定运行和电力供应质量有极大影响。

输电线路的绝缘性能是保证输电线路正常运行的关键因素之一。

然而，由于长期运行和外界环境的影响，输电线路的绝缘性能可能会出现问题，从而引发线路故障和安全隐患。

因此，输电线路绝缘性能的在线监测与评估变得尤为重要。

绝缘性能在线监测系统是通过采集线路上的信号来判断绝缘状况是否正常的一种技术手段。

这样的系统能够实时监测线路上的泄漏电流、介质损耗因数和介质电阻等参数。

通过对这些参数的分析，可以及时发现线路绝缘性能的异常情况，为运维人员提供必要的参考信息，帮助他们采取相应的措施，避免线路故障的发生。

在线监测系统主要有两种类型，分别是传感器类和网络类。

传感器类系统通过在线监测装置安装在线路上，以测量和监测线路上的各种参数。

这些传感器可以通过无线或有线的方式传输数据给监测中心。

网络类系统则通过在线监测装置将数据传输到云平台，由云计算进行数据存储和分析。

这种系统可以实现多点同时监测，并且可以通过远程访问数据，提高了监测的效率和准确性。

在线监测系统的应用可以帮助运维人员提前预警线路绝缘性能的变化，及时处理问题，保障线路的正常运行。

例如，如果系统检测到了线路上的泄漏电流异常增大，则说明线路的绝缘被破坏，可能出现漏电的危险。

此时，监测系统会自动发出警报，提醒运维人员及时检修。

通过这样的监测手段，可以避免因绝缘损坏引发的火灾和安全事故。

此外，绝缘性能在线监测系统还可以帮助运维人员评估线路的绝缘状态，判断绝缘性能是否符合要求。

通过数据分析，可以了解绝缘系统的老化程度和可靠性，并对绝缘性能进行评估。

对于老化严重的线路，可以及时制定维护和更换计划，避免由于绝缘老化导致的线路故障。

值得一提的是，绝缘性能在线监测系统不仅可以应用于高压输电线路，对于中低压线路的绝缘性能也同样适用。

在中低压线路中，由于供电范围广泛且分布密度高，因此对绝缘性能的监测和评估更为重要。

绝缘检测装置的原理及应用

绝缘检测装置的原理及应用绝缘检测装置是一种用于检测电气设备或电力系统中绝缘状态的工具。

它的主要原理是通过测量设备或线路中的绝缘电阻来判断是否存在绝缘故障或绝缘损坏。

绝缘检测装置可以帮助工程师或技术人员及时发现并解决潜在的绝缘问题，提升电气系统的安全性和可靠性。

绝缘检测装置的工作原理主要分为两种：直流绝缘检测和交流绝缘检测。

直流绝缘检测装置的工作原理是通过向被测试设备或线路施加特定的直流电压，然后测量电流来计算出绝缘电阻。

在正常情况下，绝缘电阻会很高，从而电流会很小；而当绝缘故障或损坏发生时，导电故障环路会形成，导致电流增大。

通过测量出的电流值，可以判断绝缘状态的好坏。

交流绝缘检测装置的工作原理是通过在被测设备或线路上施加交流电压，然后测量电气系统中的绝缘损耗电流。

正常情况下，绝缘损耗电流较小；而当绝缘故障或损坏发生时，绝缘损耗电流会增加。

通过测量出的电流值，可以判断绝缘状况的好坏。

绝缘检测装置的应用非常广泛，以下是一些常见的应用领域：1. 电力系统检测：绝缘检测装置可以用于对电力系统中的各种设备进行绝缘状态的监测，如变压器、发电机、输电线路等。

及时发现并修复绝缘故障，能够防止事故的发生，保障电力系统的稳定运行。

2. 电器设备生产与维修：在电器设备的生产和维修过程中，绝缘检测装置可以用于对电器绝缘进行检测和验证，确保产品的品质和性能。

3. 医疗设备：绝缘检测装置可以应用于医疗设备，如医用电器和医用仪器。

它可以检测设备中的绝缘是否完好，避免对病人和医护人员造成电击的危险。

4. 铁路绝缘检测：绝缘检测装置可以用于铁路系统的绝缘状态检测，包括轨道绝缘、信号电缆绝缘等。

这有助于保障铁路线路的正常运行和安全。

5. 建筑工地：绝缘检测装置可以用于建筑工地的电器设备绝缘状态的检测。

这对保障建筑工地工人的人身安全非常重要。

综上所述，绝缘检测装置通过测量电气系统中的绝缘电阻或绝缘损耗电流，可以判断绝缘状态的好坏。

它的应用非常广泛，包括电力系统检测、电器设备生产与维修、医疗设备、铁路绝缘检测和建筑工地等领域。

轨道绝缘在线测试仪说明书

轨道绝缘测试仪
路局鉴定编号：J2006D024
铁路专用计量器具新产品
技术认证证书：TJR340120-01-0171
一、概述
电务系统发生的行车故障中大部份是由道岔和轨道电路故障引起，而轨道电路故障又大部份由绝缘破损、道床泄漏（轨道电路阻抗变小）、塞钉接续线接触不良引起。

轨道绝缘破损多数是由于电化学腐蚀、机械变位等原因引起的，轨道绝缘包括钢轨轨端绝缘、道岔安装装置绝缘、轨距杆绝缘等各种轨道绝缘。

在铁路信号设备日常维修工作中，需要判断轨道绝缘性能，目前主要通过测量轨道电压（比较法）来近似判断轨道绝缘两端的轨道电路设备和轨道绝缘本身（可能拆掉后绝缘并没破损，拆除后就不能再用，造成损失）的绝缘
好坏，用万用表或摇表都无法直接在线进行测量，并估计绝缘破损情况。

采用线测量判断轨道绝缘特性的好坏是提前预见故障发生、提前排除故障隐患的有效方法。

为铁路电务部门与工务部门准确判定绝缘好坏的提供了有效检测手段。

二、测试范围
1）、轨端（绝缘节）绝缘
2）、采用数字表指示，表笔接触测试方式。

按键定义
GDJY ---B
系列
轨道绝缘
三、技术指标
1、工作环境：
环境温度：-40℃～50℃；相对湿度：≤80%；大气压力：74.8kPa～106kPa ( 海拔≤2500m )。

2、工作电压：DC7.0～9.5V。

3、测量范围：绝缘阻抗：0Ω～100Ω；交流电压：0V～35V。

4、测量精度：
绝缘阻抗：-（5.0%±1个字）；交流电压：1%±1个分辨率。

5、显示分辨率：3.5位
6、输入阻抗：＞200KΩ
7、输出频率：＞100KHz。

25HZ轨道电路绝缘测试方法

25HZ轨道电路绝缘测试方法一、切割绝缘的测试方法：1、用故障诊断仪25HZ电流档在轨面工字绝缘处测量电流，正常情况下，在分段、切割绝缘处应无电流，若测量有电流，说明该处绝缘破损；然后用万用表电压2.5V档在绝缘两端轨面处测量，若无电压则说明：1：该处绝缘极性不交叉，先用极性交叉测试仪检查极性交叉并倒至交叉正确，2：该处绝缘完全破损，用电压法交叉逐一测量绝缘处各个螺栓及扣件绝缘性能，无电压处正常，有电压处破损。

二、道岔绝缘及杆伯绝缘的测试方法：1、用故障诊断仪25HZ电流档在轨面处顺着有电流的方向测量，当测量至绝缘处应无电流通过，若电流通过绝缘处，则说明该处绝缘破损。

2、用万用表检查杆件绝缘：两端绝缘的杆件，用万用表电压2.5V档一端在轨面，一端在杆件中间测量。

1、两轨面与杆件中间点均无电压，此情况不能说明杆件绝缘良好，因为在两端绝缘均破损时现象与此相同，此时应用故障诊断仪25HZ电流档在杆件上测量电流，无电流正常，有电流两端破损；2、若测得一端电压与轨面电压接近，另一端无电压，说明无电压处绝缘破损；3、若测得两端均有电压，则可能是电化区段干扰。

3、用万用表检查道岔角钢基础绝缘：用用万用表电压2.5V档分别测量轨面与4处角钢上有无电压。

1、若均无电压，此情况不能说明角钢基础绝缘完好，因为在两边角钢基础绝缘均破损或各破损一处时现象与此相同，此时应用故障诊断仪25HZ电流档从轨面顺绝缘处至角钢上测量电流，无电流正常，有电流破损；2、若钢轨两边一边有电压，一边无电压，说明无电压一边至少有一处绝缘破损。

3、若4处角钢基础绝缘测量均有电压，则可能是电气化干扰。

轨道绝缘在线测试的应用

轨道绝缘在线测试的应用轨道绝缘在线测试应用轨道电路是列车运行安全控制的重要基础设备。

它是以钢轨为导体，以钢轨绝缘分界，并用电缆连接发送和接收设备构成轨道电路，用以检查有无列车占用及向列车传递地面状态信息的电路。

它的工作可靠与否将直接影响列车运行状态与效率，直接影响运输生产的安全。

电务系统发生的行车故障中大部份是由道岔和轨道电路故障引起，而轨道电路故障又大部份由绝缘破损引起。

由于轨道绝缘破损的原因较复杂，这些绝缘包括钢轨轨端绝缘、道岔安装装置绝缘、轨距杆绝缘等各种轨道绝缘查找较困难，因此轨道电路绝缘故障检测是铁路电务维修部门迫切需要解决的问题。

目前主要通过拆除轨道绝缘两端的轨道电路设备和轨道绝缘本身（可能拆掉后绝缘并没破损，拆除后就不能再用，造成损失浪费），用万用表或绝缘摇表进行测量并估计绝缘破损情况，工作量大并且测试结果不准确，因此在线测量判断绝缘性能是否良好是一个非常重要的问题。

一、轨道绝缘在线测试仪原理通过在被测轨道绝缘两端加入高频脉动信号，并采集该信号信号，通过测试仪内部的DSP电路处理变换分析，滤除牵引电流回流及轨道各种频率信号（如25Hz～3KHz等），分离出能够表征绝缘电阻变化的信号分量来，测试其信号在轨道绝缘上产生的阻抗，并自动计算出绝缘电阻值。

二、测试用高频信号对轨道电路影响的研究和试验测试仪相对被测轨道电路设备为高阻。

发出信号为数百千赫以上高频脉动信号，不会对轨道电路设备、移频设备及移频信号产生影响。

实际测试中监测轨道电路（轨面电压、相位角）无变化，移频信号（载频、低频）无变化三、轨道电路绝缘状态分析轨道电路绝缘除了本身的特性外，外部环境（钢轨结构、道床电阻、列车占用情况）影响。

呈现其整体阻抗特性。

经过计算分析及现场对电化和非电化区段测试得到以下结论（1）正常状态下，各绝缘节呈原阻抗，且短路一个绝缘节不影响另一个绝缘节阻抗测试。

（2）一个区段分路，绝缘节阻抗低于原阻抗，短路一个绝缘节，影响另一个绝缘节阻抗。

25HZ轨道电路绝缘测试方法

25HZ轨道电路绝缘测试方法
一、切割绝缘的测试方法：
1、用故障诊断仪25hz电流档在轨面工字绝缘处测量电流，正常情况下，在分段、切割绝缘处应无电流，若测量有电流，说明该处绝缘破损；然后用万用表电压2.5v档在绝缘两端轨面处测量，若无电压则说明：1：该处绝缘极性不交叉，先用极性交叉测试仪检查极性交叉并倒至交叉正确，2：该处绝缘完全破损，用电压法交叉逐一测量绝缘处各个螺栓及扣件绝缘性能，无电压处正常，有电压处破损。

二、道岔绝缘及杆伯绝缘的测试方法：
1、用故障诊断仪25hz电流档在轨面处顺着有电流的方向测
量，当测量至绝缘细细的并无电流通过，若电流通过绝缘处，则表明该处绝缘损坏。

2、用万用表检查杆件绝缘：两端绝缘的杆件，用万用表电压
2.5v档一端在轨面，一端在杆件中间测量。

1、两轨面与杆件中间点均并无电压，此情况无法表明杆件绝缘较好，因为在两端绝缘均损坏时现象与此相同，此时应用领域故障诊断仪25hz电流档在杆件上测量电流，并无电流正常，存有电流两端损坏；2、若测出一端电压与轨面电压吻合，另一端并无电压，表明并无电压处绝缘损坏；3、若测出两端均存有电压，则可能将就是电化区段阻碍。

3、用万用表检查道岔角钢基础绝缘：用用万用表电压2.5v档
分别测量轨面与4处为角钢上有没有电压。

1、若均并无电压，此情况无法表明角钢基础绝缘较完整，因为在两边角钢基础绝缘均损坏或各损坏一处时现象与此相同，此时应用领域故障诊断仪25hz电流档从轨面承绝缘乍浦镇角钢上测量电流，并无电流正常，存有电流损坏；2、若钢轨两边一边存有电压，一边并无电压，表明并无电压一边至少存有一处绝缘损坏。

3、若4处为角钢基础绝缘测量均存有电压，则可能将就是电气化阻碍。

浅谈在线绝缘监测技术在电力系统中的应用

浅谈在线绝缘监测技术在电力系统中的应用发布时间：2022-09-27T08:40:35.357Z 来源：《福光技术》2022年20期作者：戚明亮[导读] 高压电气设备的应用过程中离不开系统的运行监测，而绝缘在线监测技术则提供了更为及时、准确、真实，针对性更强的智能化电气设备监测手段，对提高电力设备运行安全水平，及时发现事故隐患，减少电力系统故障有着积极的作用。

中国石油乌石化公司检维修中心新疆省乌鲁木齐市 830019摘要：采用高压电气设备绝缘在线监测技术对高压电气设备进行动态监测，可有效地保障高压电气设备的安全运行。

变电设备绝缘在线监测技术的无人值守变电站在实际应用中是非常适用的，可以对有缺陷或怀疑有缺陷的设备进行有选择、的目的停电检测和维护，大大减少了停电次数和重复性的工作。

现阐述了在线监测技术的基本原理，并就高压电气设备绝缘在线监测技术的应用及其发展前景进行了探讨。

关键词：高压电气设备；监测技术；应用；前景引言高压电气设备的应用过程中离不开系统的运行监测，而绝缘在线监测技术则提供了更为及时、准确、真实，针对性更强的智能化电气设备监测手段，对提高电力设备运行安全水平，及时发现事故隐患，减少电力系统故障有着积极的作用。

采用在线监测技术，克服定期停电预防性试验的缺点，保证电力设备能在最好的状态下安全、稳定运行，有着巨大的经济和社会利益。

因此，探讨其技术原理和实际应用具有重要的现实意义。

1在线监测技術原理高压电气在线监测技术设备主要分为硬件与软件两个组成部分，其中硬件部门主要采集信号，并对信号进行后期处理。

而软件部分则主要对传输数据进行实时分析，且利用合适的数学模型、电容、泄露电流、绝缘电阻、母线电压以及三相不平衡信号等参数，分析判断高压电气设备的故障问题。

传感器系统、信号采集系统以及分析诊断系统等均属于高压电气设备在线监测系统的主要组成部分，其中传感器主要监测并变换实时数据，信号采集系统则完成信号的传输与处理工作，将模拟量转化为数字量，且利用滤波技术处理信号，在将处理后的信号输入计算机系统内。

轨道绝缘在线测试仪使用方法

轨道绝缘在线测试仪使用方法
一、仪器准备
1. 确保仪器电源已连接，保证仪器处于正常工作状态。

2. 检查仪器显示屏是否正常显示，如出现异常应及时联系专业人员进行维修。

3. 准备所需的数据线和探头，确保探头干净无杂物，以防止影响测试结果。

二、测试准备
1. 根据测试要求，确定需要测试的轨道位置，并清理干净测试区域。

2. 将探头放置在轨道上，确保探头与轨道表面紧密接触。

3. 连接数据线，将探头与仪器连接。

4. 打开仪器开关，仪器应显示正常的工作界面。

三、开始测试
1. 在仪器显示屏上选择“轨道绝缘测试”选项。

2. 根据测试要求，设置所需的参数，如测试电压、测试频率等。

3. 按下“开始测试”按钮，仪器将开始进行轨道绝缘测试。

4. 测试过程中，仪器应实时显示测试数据，包括绝缘电阻值和电压值。

5. 测试过程中，应确保探头与轨道表面保持紧密接触，以获得准确的测试结果。

6. 如果需要暂停测试，可以按下“暂停测试”按钮，然后等待测试结束。

7. 如果需要重新开始测试，可以按下“清零”按钮，然后重新设置参数并按下“开始测试”按钮。

四、数据处理及分析
1. 测试结束后，仪器会自动计算并显示轨道绝缘的电阻值和电压值。

2. 根据测试数据，对轨道绝缘性能进行分析。

如果电阻值过低或电压值过高，可能说明轨道绝缘性能存在问题。

3. 根据分析结果，采取相应的措施进行维修或更换受损部件。

五、结束测试
1. 在完成轨道绝缘在线测试后，断开电源线和数据线。

2. 将探头取下并妥善放置。

电气化铁道高压电气绝缘在线监测技术

电气化铁道高压电气绝缘在线监测技术摘要：电气化铁道高压电气绝缘在线监测技术是近年来对传统高压电气绝缘状态监测方法的一种更新换代。

该技术利用高精度的传感器实时采集高压电气设备运行的参数数据，并通过通讯技术将数据传输到数据中心，再通过算法分析处理数据，以诊断设备的健康状态。

本文从研究背景和意义、传感器选择与部署、数据采集、传输和处理以及综合分析与诊断模型建立几个方面，对电气化铁道高压电气绝缘在线监测技术进行了较为全面的介绍和分析。

关键词：电气化；在线监测技术；绝缘前言：随着经济的发展和科技的进步，电气化铁路越来越受到人们的青睐。

然而，在电气化铁路运行过程中，高压电气设备容易出现故障，给铁路的安全稳定运行带来极大的威胁。

因此，如何实现对高压电气设备的实时监测、分析和诊断成为了一个亟待解决的问题。

1电气化铁道高压电气绝缘在线监测技术研究背景和意义1.1铁路电气化技术简介铁路电气化技术是指通过改造铁路供电系统，将传统的机车牵引方式变为以交流电为动力的电力机车牵引，实现铁路线路电气化供电。

相比于传统的燃油机和蒸汽机车牵引方式，电力机车具有更高的效率、更低的污染排放和更好的操作性能，可以提高列车的牵引力和运行速度，并显著降低列车的能耗，因此已成为全球铁路交通领域发展的主要方向之一。

随着铁路电气化技术的不断推广和应用，铁路高压电气设备的安全运行问题也愈加突显。

高压电气绝缘状态异常或故障会导致电气事故的发生，对铁路运输安全带来严重的威胁。

目前，传统的高压电气绝缘状态监测方法主要基于定期巡检和离线检测，存在监测时间间隔长、监测精度低、故障预警不及时等问题，无法满足电气化铁道高速、高效、安全、稳定的运行需求。

为了解决这一问题，近年来，电气化铁道高压电气绝缘在线监测技术逐渐兴起并逐步得到应用。

该技术通过在高压电器上安装传感器，采集高压电气设备的运行参数数据，并利用先进的传输与处理技术，实现对高压电气绝缘状态的实时监测、分析和诊断，有效地提升了铁路高压电气设备的安全可靠性，保障了电气化铁道的正常运行。

绝缘的在线检测

绝缘的在线检测
针对：变压气，发电机，少油或电气设备——电流互感气（TA）电压互感气（TV）变压气套管。

避雷气
一、tan 的在线监测
1.电桥法
可用西林电桥法.极性电容电容电压10KV.文压观场设备,引入电压互感降压,适应电容电压.
通过RC移相电路予以校正.
优点:测量电源波及频率不相关.
缺点:R3改转变了被测设备的原有状态.需有爱护装置.
2. 全数字测量法—— 数字积分法。

限于电容设备上电压/电流波形数字采集，最终计求tan。

电流信号
介质电容
二、局部放电在线监测
例变电压器,PD检测手段之一是油的气体分析法.
在线监测比定时取油样送回试验分析更准时发觉曲线.
① 现场用煤气装置,让油中的所含气体通过一种透气性高分子
塑料薄膜透析到气室里,用色谱仪进行可燃性气体的分析.
② 仅对氢气进行连续监测,用气敏之件,简易.
③ PD声电联合监测.
信号弱,干扰性用轴电缆受干扰.用光纤传递.
PD点产生脉冲电流压力信号.MC起声压力传感时接受并转变为电信号.PC罗戈夫斯线圈供绘PD脉冲电流.
传感器信号中高值和时延、推断边呀内部PD的位置。

IES要求变压器PD量≥300KV。

PD视在放电量＜300pC～500pC现场大变压器PD量≥100pC应引起产生关切监测灵敏效应应达到5000Pc.。
