ZLB型轴流泵
zlb立式轴流泵注意事项
zlb立式轴流泵注意事项一、zlb立式轴流泵的特点zlb立式轴流泵是一种常用的离心泵，其特点主要有以下几点：1. 结构紧凑：zlb立式轴流泵的结构紧凑，占地面积小，适合安装在空间有限的场所。
2. 运行平稳：由于其重心位于泵体下部，因此zlb立式轴流泵的运行平稳，不易产生振动和噪音。
3. 流量大、扬程低：zlb立式轴流泵适用于大流量、低扬程的场合，能够高效地输送液体。
4. 安装维修方便：zlb立式轴流泵的进出口口径相同，安装简单方便；同时，由于其立式结构，维修时不需要拆卸管道，更加便捷。
二、zlb立式轴流泵的使用注意事项在使用zlb立式轴流泵时，我们需要注意以下几点：1. 泵的选型：根据实际工况和使用要求，选择合适的zlb立式轴流泵。
考虑到流量、扬程、介质等因素，确保泵的性能满足需求。
2. 安装位置：zlb立式轴流泵应安装在平整坚固的地基上，确保泵的稳定运行。
同时，应保证泵与进出口管道之间的连接紧固可靠，避免泄漏。
3. 进出口阀门：为了方便维修和检修，应在zlb立式轴流泵的进出口管道上安装阀门。
在操作和维修时，必须关闭相应的阀门，避免泵在运行状态下进行操作。
4. 液体温度：zlb立式轴流泵适用于输送温度不超过80℃的液体。
若需输送高温液体，应选用耐高温材料制造的泵。
5. 泵的启停：在启动或停止zlb立式轴流泵时，应注意按照正确的操作步骤进行。
启动时应逐渐加速，停止时应逐渐减速，避免冲击和损坏泵。
6. 泵的保养：定期对zlb立式轴流泵进行保养和维修，检查泵的密封性能、轴承润滑情况等。
及时更换磨损的零部件，保证泵的正常运行。
7. 安全操作：在操作zlb立式轴流泵时，应严格按照操作规程进行，避免操作失误引发事故。
同时，应戴好相应的防护用品，确保人员安全。
8. 泵的存放：若长时间不使用zlb立式轴流泵，应将其存放在干燥通风的场所，避免受潮和腐蚀。
总结：zlb立式轴流泵具有结构紧凑、运行平稳、流量大、扬程低等特点，适用于大流量、低扬程的场合。
排涝泵站施工方案
第一章编制依据和编制原则一．编制依据：（一）泵站水工结构部分：1 ．《泵站设计规范》GB/T50265-20112 ．《室外给水设计规范》GB50013-20063 ．《灌溉与排水设计规范》GB50298-994 ．《泵站技术改造规程》SL254-20005 ．《混凝土结构设计规范》GB50010-20106 ．《水工混凝土结构设计规范》SL191-20087 ．《水闸设计规范》SL265-20018．其他与本工程设计相关的设计规范及条文（二）金结、水机、电气部分：1. 《供配电系统设计规范》GB50052-952. 《低压配电设计规范》GB50054-953. 《建筑物防雷设计规范》GB50057-94 （2000 版）4. 《工业与民用电力装置的接地设计规范》GBJ65-835. 《电力工程电缆设计规范》GB50217-20076. 《建筑照明设计标准》GB50034-20047. 《通用用电设备配电设计规范》GB50055-938. 《10KV 及以下变电所配电设计规范》GB50053-949. 《3〜110KV高压配电装置设计规范》GB50016-9210. 《电力装置的继电保护和自动装置接地设计规范》GB50062-9211. 《建筑设计防火规范》GB50016-200612. 《电气装置安装工程电缆施工及验收规范》GB50168-200613. 《电气装置安装工程接地施工及验收规范》GB50168-2006（三）管理房部分：1. 《民用建筑设计通则》GB50352-20052. 《办公建筑设计规范》JGJ67-20063. 《工程建设标准强制性条文》（2010 ）4. 《建筑结构荷载规范》GB50009-20125. 《混凝土结构设计规范》GB50010-20106. 《建筑抗震设计规范》GB5001-20107. 《建筑地基基础设计规范》GB50007-20118. 《建筑工程抗震设防分类标准》GB50223-20089. 《建筑桩基技术规范》JGJ94-200810. 《工程结构可靠性设计统一标准》GB50103-200811. 《福建省建筑结构风压规程》DJB/T13-141-201112. 福建省建筑结构设计若干规定13. 《民用建筑电气设计规范》JGJ16-200814. 《城市道路和建筑物无障碍设计规范》JGJ50-200115. 《建筑给排水及采暖工程施工质量验收规范》GB50242-200216. 《建筑排水硬聚氯乙烯管道工程技术规范CJJ/T29-98 》（四）其它依据：1. 福建省漳州市水利水电勘测设计研究院于2012 年12 月提供的《诏安县港头泵站工程岩土工程勘察报告》（勘察编号：201212 ）2. 福建省漳州市水利水电勘测设计研究院设计的《诏安县南环城片区港头排涝泵站工程》施工图（含泵站水工结构、金结、水机、电气、管理房三册）3. 《诏安县南湖公园片区及配套用地建设项目》的招、投标文件。
ZLB型立式长轴泵参数

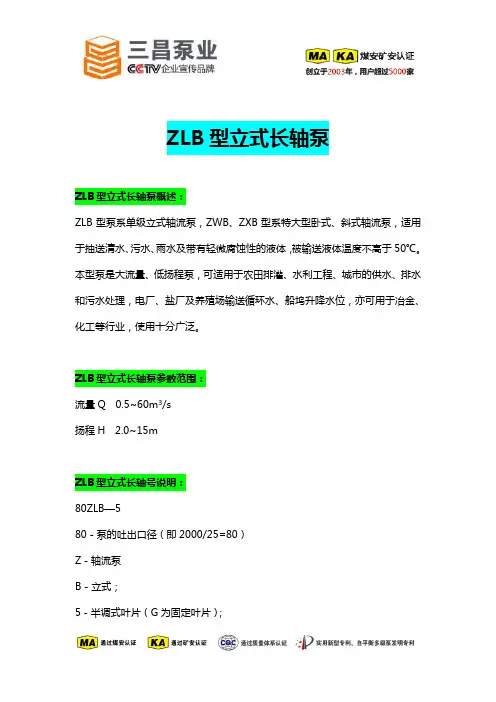

ZLB型立式长轴泵ZLB型立式长轴泵概述：ZLB型泵系单级立式轴流泵，ZWB、ZXB型系特大型卧式、斜式轴流泵，适用于抽送清水、污水、雨水及带有轻微腐蚀性的液体，被输送液体温度不高于50℃。
本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛。
ZLB型立式长轴泵参数范围：流量Q 0.5~60m3/s扬程H 2.0~15mZLB型立式长轴号说明：80ZLB—580－泵的吐出口径（即2000/25=80）Z－轴流泵B－立式；5－半调式叶片（G为固定叶片）；120ZWB-3120—泵叶轮直径（120×25=3000）Z—轴流泵W—卧式B—半调式叶片（G为固定叶片）3—泵的设计点扬程ZLB型立式长轴泵结构型式：对于立式轴流泵，泵和电机分别安装在两个基础层，泵的轴向推力由电机承受，泵的轴承为橡胶导轴承，密封为填料密封。
对于卧式（斜式）轴.流泵，整个泵系统由水力流道、泵本体、传动、电机和辅助设备等几部分组成。
传动部分为齿轮减速箱。
ZLB型立式长轴泵主要零件材质：泵轴为优质碳素钢叶轮为铸钢或不锈钢其余为铸铁或钢板焊接ZLB型立式长轴泵成套范围：成套供应泵，电动机和底座或安装垫板。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η叶轮名义直径吐出口径泵重角度功率型号m3/s m r/minkw kw % m mm t （）o64ZLG-6 8.7510.011.0863.87290290290797.6688.9499.5800 YL800-20/173086..18883.614816016016018 080ZLB-5 12.513.316.15.914.852.65250250250842.7727555.7900YKSL900-24/215086878118620020020023.5120ZWB-3 26.036.042.03.0632.65115.9115.9115.9883.91190.41307.6125160180T1250-8/118088.38983.530031548-84132ZXB-3 36.045.545.032.62.9122122122120413191551.8160200220YD710-6/8 883252361×50065.3-42132ZXB-3 26.034.136.01.81.451.62929292527.7557.5657.6800100100YD710-6/8 873252361×50065.3-42。
泵站机电设备安装工程施工方案

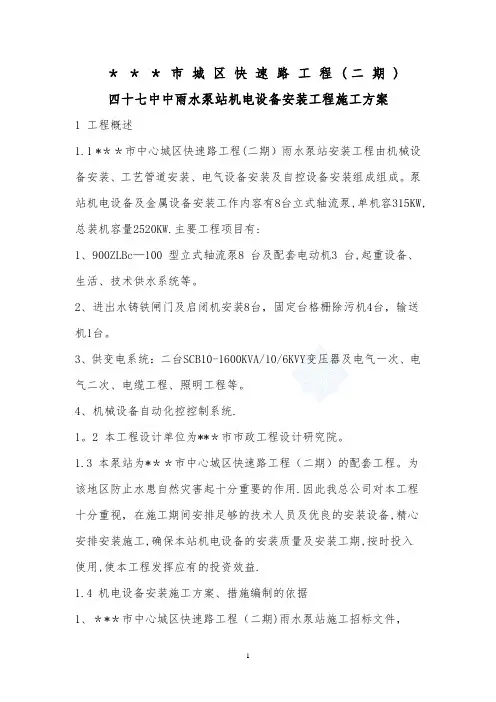

＊＊＊市城区快速路工程(二期)四十七中中雨水泵站机电设备安装工程施工方案1 工程概述1.1 *＊＊市中心城区快速路工程(二期）雨水泵站安装工程由机械设备安装、工艺管道安装、电气设备安装及自控设备安装组成组成。
泵站机电设备及金属设备安装工作内容有8台立式轴流泵,单机容315KW,总装机容量2520KW.主要工程项目有:1、900ZLBc—100 型立式轴流泵8 台及配套电动机3 台,起重设备、生活、技术供水系统等。
2、进出水铸铁闸门及启闭机安装8台，固定台格栅除污机4台，输送机1台。
3、供变电系统：二台SCB10-1600KVA/10/6KVY变压器及电气一次、电气二次、电缆工程、照明工程等。
4、机械设备自动化控控制系统.1。
2 本工程设计单位为**＊市市政工程设计研究院。
1.3 本泵站为*＊＊市中心城区快速路工程（二期）的配套工程。
为该地区防止水患自然灾害起十分重要的作用.因此我总公司对本工程十分重视，在施工期间安排足够的技术人员及优良的安装设备,精心安排安装施工,确保本站机电设备的安装质量及安装工期,按时投入使用,使本工程发挥应有的投资效益.1.4 机电设备安装施工方案、措施编制的依据1、＊*＊市中心城区快速路工程（二期)雨水泵站施工招标文件，2、*＊*市市政工程设计研究院设计的*＊*市中心城区快速路工程（二期）雨水泵站工程的招标阶段设计图纸.3、现场踏勘记录。
3、国家及省内颁发的有关水利水电工程建设有效的现行法律、法规及地方性法规。
1.5 施工方针及承诺：1、对本工程施工的总方针为优化施工组合,优化施工方案，精心进行施工,确保工程质量，以最低的工程造价按期提供用户满意的优质工程产品,建成后为用户提供良好的售后服务。
2、承诺：我公司若中标承包**排涝站机电设备安装工程，可郑重地向业主及监理单位作出如下承诺:（1）保证按《泵站技术规范》(安装分册、验收分册)SD204–86 及其他规范的要求，按《质量评定标准》评定，工程质量等级达优良。
水泵的类型和构造PPT课件
▪ （二）离心泵的构造 ▪ 1.单级单吸离心泵：主要零部件有叶轮、泵
壳、密封环、泵轴、轴承、填料函等。
▪ 2.单级双吸离心泵：与单级单吸离心泵相似。
▪ 二、轴流泵
▪ （一）轴流泵的工作原理
▪ 轴流泵是利用叶轮在水中旋转时产生的推 力将水提升的，这种泵由于水流进入叶轮 和流出导叶都是沿轴向的，故称轴流泵。 如下图。
▪ （二）混流泵的构造
▪ 混流泵按其结构型式可分为蜗壳式和导叶式 两种。蜗壳式混流泵有卧式和立式两种。目 前生产和使用比较广泛的是卧式，立式多用 于大型泵。蜗壳式混流泵的结构与单级单吸 离心泵相似。导叶式混流泵的外形和结构与 轴流泵相近，分卧式和立式两种。
▪ （二)轴流泵的构造
▪ 轴流泵按泵轴的安装方式分为立式、卧式和 斜式三种，它们的结构基本相同。目前使用 较多的是立式轴流泵。主要零部件有：喇叭 管、叶轮、导叶体、出水弯管、轴和轴承、 填料函等。
▪ 三、混流泵
▪ （一）混流泵的工作原理
▪ 混流泵是介于离心泵和轴流泵之间的一 种泵，它是靠叶轮旋转而使水产生的离 心力和叶片对水产生的推力双重作用而 工作的。
水泵的类型和构造
第一章 水泵的类型和构造
一、泵型 （一）离心泵
▪ 1、单级单吸离心泵 即一个叶轮，单面吸水。 型号：IB100-80-200
IS90-65-1125 3B31、BA
2、单级双吸离心泵
▪ 即一个叶轮、双面 吸水。 型号：
250S-30 20Sh-6A
3、多级单吸离心泵
▪ 即多个叶轮、 单面吸水。型号： D46-50×12
（二）混流泵
▪ 1、蜗壳式混流泵 型号：20HB-40
zlb型轴流泵
效率η （%） 76 70 74 77.5 70 72.5 77.2 70 71.5 76.5 70 70 75.5 70 73 76.6 70.8 73.4 77.5 71.7 72.5 77.3 71.2 70.6 76.6 70.2 70.2 75.4 70
叶轮直径 D （mm）
296
296
350ZLB-70 型泵工作性能表
扬程 H （m） 1.61 2.20 2.64 1.85 2.53 3.03 2.25 3.07 3.41 2.84 3.55 3.87 2.88 3.93 5.19
转速 n （r/min） 1100 1180 1300 1460 1470
轴功率 5.9 7.12 8.03 7.29 8.78 9.92 9.74 11.73 12.62 13.80 15.83 16.64 14.09 16.98 20.39
转速 n （r/min）
1450
功率 N （kw） 轴功率 配用功率 27 20.2 17.4 24 18.76 15.58 21.78 17 13.4 30 19.5 15.4 12.1 18 14.1 12.3 15.57 12.6 11.07
效率η （%） 75.5 80.7 76.5 76.7 81 76.5 77.5 80.5 77.5 77.5 80.2 77.5 76.5 79.6 76.5 76.5 78.4 76.5
-2°
1548 1822 1962
430 506 545
3.63 2.56 1.94
20.6 16.0 13.3
74.5 79.45 77.85
-4°
1440 1692 1800
400 470 500
3.48 2.45 1.94
1400QZB潜水轴流泵说明书全解
1400QZB 潜水轴流泵安装、使用、维护说明书（安装、使用前必需阅读此说明书）( 电泵下井安装前 , 必须将动叶外圈部位固定叶片用的螺钉拆除)宁波巨神制泵实业有限公司1、概述1400QZB潜水轴流泵是YLQ990潜水电机与1400ZLB 立式潜水轴流泵泵段配套成机泵一体同轴传动的潜水电泵。
可长期潜入水下运行，具有一系列传统机组无可比拟的优点：a)电泵省去了传统轴流泵的传动装置，并降低泵站地面建筑高度，不要建泵房。
b)电泵安装工作仅在泵位上吊进或吊出，不用地脚螺栓，省去了常规轴流泵机组安装时的对中心工作。
c)电泵没有油、水、气辅助设备，运行简便。
d)维修时可用汽车吊吊出潜水电泵，在地面上进行，无需建检修阀门和设置检排水泵。
e)安装一台电泵只需几个小时。
如果需要备用泵，不必设泵位，节省泵站土建长度，一旦运行中电泵发生故障，以备用泵调换即可，几个小时后可恢复正常工作。
f)电泵潜水运行，水面以上几乎没有运转噪声。
电泵是水流冷却，不产生环境高温，值班人员在控制室值班，工作环境舒适。
1400QZB 潜水电泵可供农田排灌、工矿企业、船坞、市政工程及电站给排水之用。
输送介质为原水或物理化学性质类似于水的其他液体，被输送液体最高允许温度为50℃。
2、结构说明1400QZB潜水轴流泵由潜水电机和轴流泵段组成（见图1），一般均采用电机和水泵直连，潜水电机为YLQ990，电压等级10KV。
电机轴从下端盖伸出，出轴部位设有机械密封，并配以油封增加密封效果。
为阻止外部水沿着轴伸渗入电机内部，共设有多道机械密封，机械密封可承受20 米扬程压力。
泵段有叶轮、叶轮外壳和导叶体组成。
固定电泵的泵座、泵座支架和预埋底版被预埋在流道内。
泵段不带进水喇叭，以求减轻电泵重量，降低高度，减少井筒直径。
导叶体内部有密封油室，电机侧机械密封、油室机械密封和推力轴承全部封闭在其中，并盛有一定量的润滑冷却机械油。
由于合理的设计和充分的冷却及润滑，为推力轴承的运行提供了良好的工作条件，竟多次和长期的运行试验表明，推力轴承温度不高于60℃，解决了大型化潜水电泵的一项重YLQ990潜水电机的10KV级定子绕组，采用 F 级云母及特种硅橡胶的复合加强型防水绝缘及真空浸渍 F 级绝缘漆（ VPI ），具有良好的防潮、耐温性。
高港枢纽轴流泵叶片调节机构的改进
高港枢纽轴流泵叶片调节机构的改进摘要江苏省泰州引江河是一项以引水为主，灌溉、排涝、航运、生态综合利用，效益覆盖整个苏北地区的大型水利基础工程，也是江苏开发“海上苏东”的战略性工程。
叶片调节机构作为水泵的重要和关键部件之一，它在某种程度上标志着水泵的发展水平。
本文针对立式轴流泵叶片机械全调节机构出现的故障，根据运行情况具体分析故障的原因，并提出相对应的处理对策。
关键词轴流泵；叶片调节机构；故障分析；改进中图分类号th312 文献标识码a 文章编号 1674-6708（2011）57-0037-021 泰州引江河工程简介江苏省泰州引江河南起长江，北接新通扬运河，全长24km，是一项以引水为主，灌溉、排涝、航运、生态综合利用，效益覆盖整个苏北地区的大型水利基础工程，也是江苏开发“海上苏东”的战略性工程。
工程由泵站、节制闸、船闸、调度闸、送水闸以及110kv 专用变电所及管理设施等组成。
高港泵站设计抽排能力300m3/s，装机容量18 000kw。
其中，一期工程1#-3#机组水泵为zlb35-4型立式半调节轴流泵，二期工程4#-9#机组水泵为zql35-4型立式全调节轴流泵，泵站电机均为tl2000-40/3250型立式同步电动机。
2 轴流泵调节机构在高港枢纽的应用轴流泵的叶轮（轮毂体）上带有叶片，根据叶片是否可调泵的性能参数改变，轴流泵分以下3种：固定式轴流泵、半调节叶片轴流泵、全调节叶片轴流泵。
全调节水泵较半调节水泵来说，有以下几个优点：通过调节叶片角度，以减小机组启动时的震动，对机组启动有利；可以减少对牵入力矩的要求。
叶片调节机构有油压式和机械式之分。
高港枢纽二期工程所使用的是3000zlq35-4型全调节轴流泵调节机构。
本调节器主要用于大型立式轴流泵以及导叶式混流泵实现叶片角度调节，其调角范围根据不同要求可达±16度，此处根据要求为±6度。
本调节器的特点：结构简单，维修方便，没有液压调节的一套辅助系统，减少了泵站的投资，不会污染抽送介质，是叶片调节系统的发展方向。
水泵站初步设计 毕业设计
水泵站初步设计毕业设计水泵站初步设计20031.设计任务与基本资料1.1 设计任务完成胜利排水泵站的初步设计1.2 建站目的为对某市用水环境进行综合治理，满足全市排污排涝等需求，拟在该市东区建一座排水泵站，将水排人外河，市内有一环卫河自西向东，市内外泄水流可汇人南北流向的外河一上龙河。
1.3 设计标准水泵站按《泵站设计规范》和《室外给水排水设计规范》的标准，该站为三级建筑物。
1.4 基本资料(1)地形资料：环卫河自西向东，河底高程4m ，底宽4m ，外河为南北流向。
防洪堤顶高程14.5m ，堤坡底为1:2.5，建站地点高程9m 。
(2)地质资料：建站地点地势平坦，地面下向至5.04m 为素填土，夹少量碎砖、小石子、植物根，3190KN m γ=， 217c KN m =，内磨擦角φ=13°，[]280R KN m =；5.04米以下为亚粘土，3190KN m γ=，210c KN m =，内磨擦角φ=18°，[]2100R KN m = 。
泵站墙后回填土，r=190KN/m3，c=30 KN/m2，φ=15°，外磨擦角取（1/3-2/3）φ。
(3)水文资料： 环卫河末河底面高程：4.0m 环卫河河底河底宽度：4.0m 水位组合水位 外河 环卫河 最高水位 ▽11.0m ▽6.0m 设计水位▽10.5m▽5.0m最低水位▽8.5m ▽4.5m地下水水位▽4.0m(4)流量资料：km）排水率排水面积（2m3/s/KM2总面积自排面积分流面积胜利站抽排面积32m s km29 12.4 5.6 11 0.36(5)交通：外河可以行船，附近有公路通往市区，交通便利。
(6) 电力来源:站址附近有变电所一座，6KV输电线路经过此站。
(7)水温：排水时最高气温37°，最高水温25°。
1.5其它设计依据（1）设计任务与指导书扬州大学2003（2）《泵站设计规范》GB/T50265-97（3）《水泵站设计示例与习题》（4）《中小型泵站设计与改造技术》储训刘复新主编（5）《泵站过流设施与截流闭锁装置》严登丰著（6）《中小型泵站设计图集》2. 泵站机组设计2.1水泵选型2.1.1设计扬程计算设计扬程，利用公式(2-1)计算：损设内设外设h h h H +-= (2-1) 式中 设H ——设计扬程(m)；设外h ——设计外水位∇10.5m ；设内h ——设计内水位∇5.0m ；损h ——管路损失为净扬程的（10-25）%；选20%。
水力学：第2章 叶片式泵和风机
200S63A
200 —— 泵吸入口直径为 200mm；
S—单级双吸离心泵； 63 —— 扬程为63m； A —— 叶轮外径第一次
切割。
S型图
单级双吸中开离心泵
便拆式管道离心泵
DL型立式多级离心泵
IS型单吸离心泵
叶轮
S型双吸离心泵
二、离心泵的主要零件，作用材料和组成
1．叶轮：了解叶轮作用，材料，组成，按吸入 口分类，按盖板情况分类
3、按叶轮进水方式分： 单侧进水式泵：又叫单吸泵，图2－2，即叶 轮上只有一个进水口 双侧进水式泵：又叫双吸泵，即叶轮两侧都 有一个进水口，它的流量比单吸式泵大一倍， 可以近似看作是两个单吸泵叶轮背靠背放在 一起。P101图2－93，图2－5。 4、按泵壳结合缝形式分： 水平中开式泵：即在通过轴心线的水平面上 开有结合缝 垂直结合面缝：即结合面与轴心线相垂直
1、泵壳；2、镶在泵壳上的减漏环； 3、叶轮；4、镶在叶轮上的减漏环
轴封装置
泵轴穿出泵壳时，在轴与壳之间存在 着间隙，如不采取措施，间隙处就会有泄 漏。当间隙处的液体压力大于大气压力(如 单吸式离心泵)时，泵壳内的高压水就会通 过此间隙向外大量泄漏；当间隙处的液体 压力为真空(如双吸式离心泵)时，则大气 就会从间隙处漏入泵内，从而降低泵的吸 水性能。为此，需在轴与壳之间的间隙处 设置密封装置，称之为轴封。目前，应用 较多的轴封装置有填料密封、机械密封。
立 式 轴 流 泵 结 构 图
ZLB型立式轴流泵
叶轮 1、固定式 2、半调节
四、混流泵
1、混流泵的工作原理 混流泵是介于离心泵和轴流泵之间的一种泵，
它是靠叶轮旋转而使水产生的离心力和叶片对水 产生的推力双重作用而工作的。 2、混流泵的构造
立式轴流泵检修标准
立式轴流泵检修标准1.技术参数1.1型号：350ZLB-6.21.2流量：972m3/时1.3扬程：8.3m1.4转数：1460转/分1.5重量：481Kg1.6泵口径：吸入口径200mm,吐出口径200mm。
1.7电机容量30KW2.设备拆卸时注意事项2.1检修人员须听从点检员的命令，进入现场切断电源，挂上停电牌后方可进行检修，有疑问或者无法进行时须与点检员联系，不得自作主张，所有工具、材料、辅料自备。
2.2拆除前检修方与技术人员或点检人员将设备关键部位标高进行实际测量，并留底保存。
2.3所拆卸零件需全部放置在塑料布上，对配合部位零件须做好标记，进行集中保管，不得丢失或损坏。
2.4如工艺平台等在检修时碍事，经点检员同意后可暂时破坏，待安装完毕后按原样恢复（包括原有标识、定位、警示语等）。
3.清洗安装注意事项3.1拆下的零件在安装前必须清洗干净，严禁带油污、杂物安装。
3.2设备在安装中须符合图纸技术要求或型区特殊要求，保证质量。
3.3清洗时，清洗剂、油污不得污染场地，清洗结束后，塑料布丢弃至指定位置。
3.4设备安装完毕后，由检修方与点检员或技术人员共同验收。
4.试车注意事项：4.1检修后的设备先由人力盘车，要求泵轴转动灵活无卡阻两周后方可送电试车；否则不得送电试车。
4.2试车前必须保证叶轮有足够的浸入深度，水泵的进水喇叭口与池底保持一定距离，水流无漩涡的进入水泵，水泵周围设有过滤网，不得让杂物进入水泵。
4.3启动前应检查传动装置的轴承油腔，保证润滑油填充油镜1/2~2/3。
4.4试车前，应向水泵上部填料处引注清水或者肥皂水润滑橡胶轴承，待水泵运行正常后停止润滑。
4.5冰冻季节，开泵前应电动检查，确认水泵电流正常，无卡阻现象；停泵后，叶轮不得浸入水中，以免结冻损坏零件。
4.6设备试车后，由点检员和检修负责人共同检查，由点检员验收签字（周边环境未达到型区要求，点检员有权拒签）。
5.检修、验收相关技术要求5.1轴承游隙的技术规定按照国家标准执行5.2要求各部螺栓、螺母、平垫、弹垫齐全，无松动。
《水灌溉机械》ppt课件
3．微灌系统的种类
根据组成微灌系统的灌水器不同，微灌系统 也分为滴灌系统、微喷灌系统、小管出流灌 系统以及渗灌系统四类。
根据配水管道在灌水季节中能否挪动，每一 类微灌系统可分为固定式、半固定式和挪动 式。
二、微灌设备配套系统
1．滴灌系统的组成 2．渗灌系统的组成 3．脉冲式微灌系统的组成
滴灌系统的组成
滴灌系统表示图 1.水源2.水泵3.流量计4.压力表 5.化肥罐6.过滤器7.作物8.滴头 9.毛管10.支管11.流量调理器12.干管
根据设计流量和设计扬程，就可以在<水泵样本>中的
“水泵综合性能型谱图〞或“水泵规格性能表〞等技术资料
中初步选择所需的水泵型号
三、喷头的种类和性能目的
〔一〕喷头的种类 〔二〕喷头的性能目的
〔一〕喷头的种类
〔1〕旋转式喷头
〔2〕固定式喷头
折射式
缝隙式
漫射式
〔3〕喷洒孔管
〔二〕喷头的性能目的
轴
流
的
1．进水喇叭
任
2. 出水弯管
务
3. 联轴器
原
4. 导水叶
理
5. 叶轮
3．混流泵
是介于离心泵和轴流泵之间的一种泵型。具 有离心泵较高扬程和轴流泵较大流量的特点， 适宜于平原河网地域和丘陵灌区运用。
4．水轮泵 是利用自然水进展抽水 的农田灌溉机械。由作为动力用的水 轮机和离心泵组成。
5．井用泵 它从井下抽水灌溉。
