电气柜内元器件布置原则

电气柜内元器件布置原则电气柜内元器件布置是电气工程设计中的重要环节，合理的布置可以确保电气设备的正常运行，并提高设备的安全性和可靠性。

下面将介绍一些电气柜内元器件布置的原则。

1. 分区原则电气柜内的元器件应按照功能和性质进行分区布置。

比如，高压元器件和低压元器件应分开布置，以避免高压设备对低压设备的干扰。

同时，根据设备的作用和工作特点，可以将元器件按照功能进行分区，便于维护和管理。

2. 优先级原则在电气柜内，应根据元器件的重要性和优先级进行布置。

一般情况下，重要的元器件应放置在最显眼和最容易维护的位置，以便于操作和检修。

而次要的元器件可以放置在较为隐蔽的位置，以节省空间。

3. 安全间距原则不同元器件之间应保持一定的安全间距，以防止发生火灾和电击等事故。

比如，高压设备和低压设备之间应保持一定的距离，以避免因绝缘击穿而引发火灾。

同时，对于容易发热的元器件，也要保持足够的通风空间，以防止过热。

4. 线路路径原则电气柜内的线路应按照最短路径和最合理的走向进行布置，以减少线路的长度和损耗。

同时，应根据不同线路的功率和电流大小，合理选择导线的截面积和材质，以确保线路的稳定运行。

5. 标识原则电气柜内的元器件应进行清晰的标识，以方便操作和维护。

比如，可以使用颜色标识元器件的性质和功能，以便工作人员快速识别。

同时，还可以使用符号和编号标识元器件的位置和连接关系，以方便维修和更换。

6. 可维护性原则电气柜内的元器件布置应考虑到设备的维护和检修需求。

比如，重要的元器件应放置在易于操作和维护的位置，方便工作人员进行检修。

同时，还应预留足够的空间，以方便更换元器件和扩展设备。

7. 整洁美观原则电气柜内的元器件布置应整齐美观，以提高工作环境的舒适度和工作效率。

比如，可以使用线槽和线槽盖板来整理线缆，避免杂乱和交叉。

同时，还应注意布置的协调性和色彩搭配，使整个电气柜看起来更加整洁和专业。

电气柜内元器件布置需要考虑到分区、优先级、安全间距、线路路径、标识、可维护性和整洁美观等原则。

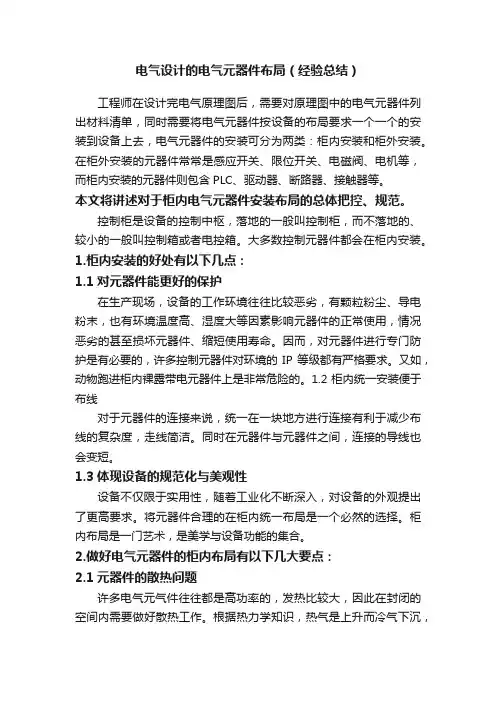

电气设计的电气元器件布局（经验总结）

电气设计的电气元器件布局（经验总结）工程师在设计完电气原理图后，需要对原理图中的电气元器件列出材料清单，同时需要将电气元器件按设备的布局要求一个一个的安装到设备上去，电气元器件的安装可分为两类：柜内安装和柜外安装。

在柜外安装的元器件常常是感应开关、限位开关、电磁阀、电机等，而柜内安装的元器件则包含PLC、驱动器、断路器、接触器等。

本文将讲述对于柜内电气元器件安装布局的总体把控、规范。

控制柜是设备的控制中枢，落地的一般叫控制柜，而不落地的、较小的一般叫控制箱或者电控箱。

大多数控制元器件都会在柜内安装。

1.柜内安装的好处有以下几点：1.1对元器件能更好的保护在生产现场，设备的工作环境往往比较恶劣，有颗粒粉尘、导电粉末，也有环境温度高、湿度大等因素影响元器件的正常使用，情况恶劣的甚至损坏元器件、缩短使用寿命。

因而，对元器件进行专门防护是有必要的，许多控制元器件对环境的IP等级都有严格要求。

又如，动物跑进柜内裸露带电元器件上是非常危险的。

1.2柜内统一安装便于布线对于元器件的连接来说，统一在一块地方进行连接有利于减少布线的复杂度，走线简洁。

同时在元器件与元器件之间，连接的导线也会变短。

1.3体现设备的规范化与美观性设备不仅限于实用性，随着工业化不断深入，对设备的外观提出了更高要求。

将元器件合理的在柜内统一布局是一个必然的选择。

柜内布局是一门艺术，是美学与设备功能的集合。

2.做好电气元器件的柜内布局有以下几大要点：2.1元器件的散热问题许多电气元气件往往都是高功率的，发热比较大，因此在封闭的空间内需要做好散热工作。

根据热力学知识，热气是上升而冷气下沉，故在布局电气元器件时需要充分考虑将发热量大的元器件布局在控制柜上方，将发热量小的元器件布局在控制柜下方。

元器件的工作温度等于环境温度加上实际温升，在炎热的夏天有些工厂的室温可能是三十多度、四十多度，再加上元器件本身的发热，如果在密闭空间中发热量无法有效排出将增加设备烧毁的危险，因此在控制柜内增加通风措施是一个好的选择。

电气控制柜元件安装接线配线的规范图解

电气控制柜元件安装接线配线的规范图解1 元器件装置1.1 前提：一切元器件应按制造厂规则的装置条件停止装置。

适用条件需求的灭弧距离装配灭弧栅需求的空间等，关于手动开关的装置，必需保证开关的电弧对操作者不发生风险1.2 组装前首先看明图纸及技术要求1.3 反省产品型号、元器件型号、规格、数量等与图纸能否相符1.4 反省元器件有无损坏1.5 必需按图装置(假设有图〕1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装分歧性1.8 面板、门板上的元件中心线的高度应契合规则元件称号装置高度〔m〕指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应契合以下条件：操作方便。

元器件在操作时，不应遭到空间的防碍，不应有触及带电体的可能。

维修容易。

可以较方便地改换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应契合4.4 条的规则。

保证一、二次线的装置距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及外表的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 关于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并留意相应的扭距。

1.11 主回路下面的元器件，普通电抗器，变压器需求接地，断路器不需求接地，以下图中为电抗器接地。

1.12 关于发热元件(例如管形电阻、散热片等) 的装置应思索其散热状况，装置距离应契合元件规则。

额外功率为75W 及以上的管形电阻器应横装，不得垂直空中竖向装置。

以下图为错误接法1.13 一切电器元件及附件，均应固定装置在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的左近有标牌，标注应与图纸相符。

除元件自身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、明晰、结实。

标号粘贴位置应明白、醒目b) 双重的标识1.16 装置于面板、门板上的元件、其标号应粘贴于面板及门板反面元件下方，如下方无位置时可贴于左方，但粘贴位置尽能够分歧，c) 门上的器件1.17 维护接地延续性维护接地延续性应用有效接线来保证。

电气控制柜元件安装接线配线地要求规范(现用图解)

电气控制柜元件安装接线配线的规范（图解）1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电力人必知：控制柜元器件排布规范

电力人必知：控制柜元器件排布规范1、电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作。

2、电气元件及其组装板的安装结构应尽量考虑进行正面拆装。

3、如有可能，元件的安装紧固件应做成能在正面紧固及松托。

4、各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。

5、发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

6、二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。

7、电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。

8、柜内的电子元件的布置要尽量远离主回路、开关电源及变压器，不得直接放置或靠近柜内其他发热元件的对流方向。

9、主令操纵电器元件及整定电器元件的布置应避免由于偶然触及其手柄、按钮而误动作或动作值变动的可能性，整定装置一般在整定完成后应以双螺母锁紧并用红漆漆封，以免移动。

10、系统或不同工作电压电路的熔断器应分开布置。

11、熔断器、使用中易于损坏、偶尔需要调整及复位的零件，应不经拆卸其他部件便可以接近，以便于更换及调整。

12、熔断器安装位置及相互间距离应便于熔体的更换。

13、不同电压等级的熔断器要分开布置，不能交错混合排列。

14、有熔断指示器的熔断器，其指示器应装在便于观察的一侧。

15、瓷质熔断器在金属底板上安装时，其底座应垫软绝缘衬垫。

16、低压断路器与熔断器配合使用时，熔断器应安装在电源侧。

17、强弱电端子应分开布置；当有困难时，应有明显标志并设空端子隔开或设加强绝缘的隔板。

18、端子应有序号，端子排应便于更换且接线方便；离地高度宜大于350mm。

19、有防震要求的电器应增加减震装置，其紧固螺栓应采取防松措施。

20、紧固件应采用镀锌制品，螺栓规格应选配适当，电器的固定应牢固、平稳。

21、新落料的导轨端头处均需剪斜口，以防工作时的意外。

22、线槽应平整、无扭曲变形，内壁应光滑、无毛刺。

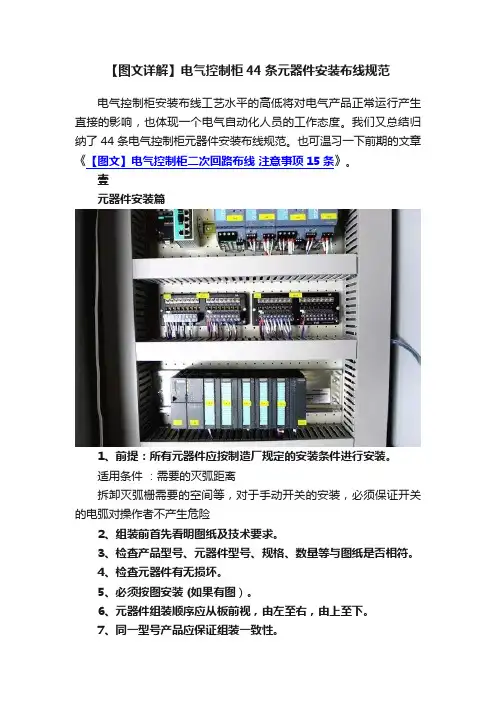

【图文详解】电气控制柜44条元器件安装布线规范

【图文详解】电气控制柜44条元器件安装布线规范电气控制柜安装布线工艺水平的高低将对电气产品正常运行产生直接的影响，也体现一个电气自动化人员的工作态度。

我们又总结归纳了44条电气控制柜元器件安装布线规范。

也可温习一下前期的文章《【图文】电气控制柜二次回路布线注意事项15条》。

壹元器件安装篇1、前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件：需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、检查元器件有无损坏。

5、必须按图安装 (如果有图）。

6、元器件组装顺序应从板前视，由左至右，由上至下。

7、同一型号产品应保证组装一致性。

8、面板、门板上的元件中心线的高度应符合规定。

组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合相关标准规定。

保证一、二次线的安装距离。

9、组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

10、对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

11、主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

12、对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75w 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法13、所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

14、接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识15、标号应完整、清晰、牢固。

电气控制柜元件安装接线配线的规范、方法(图解)

电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装,必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1。

3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1。

5 必须按图安装(如果有图)1。

6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0。

6-2.0电能计量仪表0.6—1。

8控制开关、按钮0.6—2。

0紧急操作件0.8-1.6组装产品应符合以下条件:操作方便.元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4。

4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层,并注意相应的扭距。

1。

11 主回路上面的元器件,一般电抗器，变压器需要接地,断路器不需要接地,下图中为电抗器接地。

1。

12 对于发热元件(例如管形电阻、散热片等）的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件,均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1。

14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上.a) 端子的标识1。

15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

电气柜内元器件布置原则

电气柜内元器件布置原则
电气柜是电力系统中非常重要的组成部分，它承载着各种电器元器件，为电力系统提供稳定可靠的供电保障。

因此，在设计和布置电气柜时，需要遵循一定的原则，以确保其具有良好的性能和可靠性。

首先，电气柜内元器件应该按照功能分类，并根据其安装位置进行布置。

例如，高压开关、断路器等高压元器件应该集中在一起，并安装
在柜子的顶部或侧面；低压元器件如控制开关、继电器等则可以安装
在底部或中间位置。

这样可以方便工作人员对不同类型的元器件进行
识别和操作。

其次，在布置时还需要考虑到元器件之间的相互影响。

例如，高频设
备应该与低频设备分开放置，以避免干扰；大功率设备应该与小功率
设备分开放置，以避免过载和短路等问题。

此外，在放置时还要考虑
到通风散热问题，尽可能将发热量大的设备放在通风良好的位置。

另外，在安装过程中还需要注意防护措施。

例如，在高压元器件周围
应该设置防护罩，以避免意外触电；在易燃易爆场所应该采用防爆元
器件等。

这些措施可以有效地保障工作人员的安全和设备的稳定性。

最后，还需要考虑到维护和检修的便捷性。

在布置时应尽可能留出足
够的空间，以便工作人员进行维护和检修。

此外，在元器件之间应留出足够的距离，以方便维修人员进行操作。

总之，电气柜内元器件布置原则包括按功能分类、考虑相互影响、注意防护措施和考虑维护便捷性等方面。

只有遵循这些原则，才能确保电气柜具有良好的性能和可靠性，为电力系统提供稳定可靠的供电保障。

配电箱中电气元件应该如何安排位置

配电箱中电气元件应该如何安排位置许多电工师傅都制作安装过配电箱，对于配电箱中的电气元件怎么摆放自然心中有数，由于摆放的位置还是比较重要的，其打算了电气辅材的使用多少以及安装是否便利、操作是否便利等因素。

德力西今日讲讲自己的阅历，根据肯定的规章和方法来摆放电气元件，这样不仅可能影响掌握箱的正常运作，同时也有可能造成不必要的事故，下面详细来了解应当如何支配位置。

一、电器元件间隔和爬电距离摆放电气元件必需符合规定的间隔和爬电距离，并应考虑有关的修理条件。

掌握箱中的裸礴、无电弧的带电零件与掌握箱导体壁板间的间隙应合适，对于250V以下的电压，间隙应不小于15mm;对于250 -500V的电压，间隙应不小于25mm.二、电器元件的摆放位置1.电源开关最好装在箱内右上方，其操作手柄应装在掌握箱前面或侧面。

电源开关的上方最好担心装其他电器，否则，应把电源开关用绝缘材料盖住，以防电击。

2.电气元件尽可能组装在一起，使其成为一台或几台掌握装置。

只有那些必需安装在特定位置上的器件，如按钮、手动掌握开关、位置传感器、离合器、电动机等，才允许分散安装在指定的位置上。

3.箱内电器(如接触器、继电器等)应按电路图上的编号挨次，坚固安装在掌握箱上，并在醒目处贴上各部件相应的文字符号。

4.除了手动掌握开关、信号灯和测量器件外，门上不要安装任何器件。

5.由电源直接供电的电器最好装在一起，使其与只由掌握电压供电的电器分开。

三、电器元件的摆放高度全部电气开关必需安装在便于更换、检侧便利的地方。

为了便于修理或调整，箱内电器元件的部位，必需位于离地面0.4一2m之间。

全部接线端子，必需位于离地面至少0.2m处，便于装拆导线。

8501电气原理图

2007-03 版
FOVF 货梯产品
调试说明书
12．串行线路及并联回路
文件编号部分编号页码：日期：版本：修改：
----第 12/32 页 2007-04-06 第 A 版第 0 次
2007-03 版
FOVF 货梯产品
调试说明书
13．串行线路及并联回路
文件编号部分编号页码：日期：版本：修改：
2007-03 版
2007-03 版
INTERPHONE1 (TOP CAR) 2 3 4 DJJ1 1 DJJ1 2 DJJ1 3 DJJ1 4 DJJ1 1 DJJ1 2 DJJ1 3 DJJ1 4 T2-2 M2 INTERPHONE (CAR) 1 1 1 2 2 2 3 4 5 6 3 4 5 6 INTERPHONE 1 (BOTTOM CAR)
调试说明书
10．位置电路
文件编号部分编号页码：日期：版本：修改：
----第 10/32 页 2007-04-06 第 A 版第 0 次
2007-03 版
FOVF 货梯产品
调试说明书
11．速度控制回路
文件编号部分编号页码：日期：版本：修改：
----第 11/32 页 2007-04-06 第 A 版第 0 次
SC-E3P Schneider Schneider Schneider (辅助触点) (18.5kW、22kW、30kW和37kW) (15kW)
SW
输出接触器
Contactor
LC1-D40
LC1-D65
LA1-DN11
SOM-XZ (6000W 20Ω (8000W 11.6Ω 30kW和37kW) 18.5kW和22kW)

开关柜及相应电气元器件知识汇总

开关柜及相应电气元器件知识汇总图1:抽屉式开关柜图2：固定式金属封闭环网高压开关柜开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式).开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分:（1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷.(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能.内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

（6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器.一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟），不允许重新合闸，以免产生过电压损坏电容器。

电气控制柜设计制作-电气元件布置图设计--电气结构设计规范-开关器件和元件安装设计-位置和安装

电气结构设计规范-开关器件和元件安装设计-位置和安装1．安装场地（位置）的条件根据有关规定，必要时，应采取一些适当的措施（如加热、通风等）以保证维持正常工作所需要的使用条件，例如，继电器、仪表、电子元件等维持正常运行时所需要的最低温度。

2．可接近性安装在同一支架（安装板、安装框架）上的电气元件、单元和外接导线的端子的布置应使其在安装、接线、维修和更换时易于接近。

尤其是外部接线端子，建议设于地面安装控制设备的基础面上方至少0.2m处，并且端子的安装方法应使电缆易于与其连接。

必须在控制设备内进行调整和复位的元件应是易于接近的。

一般来讲，对于地面安装的控制设备，由操作人员观察的指示仪表不应安装在高于控制设备基础面2m处。

操作器件，如手柄、按钮等，应安装在易于操作的高度上；这就是说，其中心线一般不应高于控制设备基础面2m。

紧急开关器件的操作机构应在高于地面0.8～1.6m的范围内，且是易于接近的。

对于墙上安装和地面安装的控制设备，建议安装在可以满足上述关于可接近性和操作高度的要求的位置上。

3．易维修性（1）控制设备的所有元件的设置和排列应使得不用移动它们或其配线就能清楚识别。

对于为了保证能正确运行而需要检验或需要易于更换的元件，应在不拆卸机械的其他设备或部件情况下就能进行维修（开门或卸罩盖、阻挡物除外）。

不是控制设备组件或器件部分的端子也应符合这些要求。

（2）所有控制设备的安装都应易于从正面操作和维修。

当需要用专用工具调整、维修或拆卸器件时，应提供这些专用工具。

为了常规维修或调整而需接近的有关器件，应安设于维修站台以上0.4～2m 之间。

建议端子至少在维修站台以上0.2m，且使导线和电缆能容易连接其上。

（3）除操作、指示、测量、冷却器件外，在门上和通常可拆卸的外壳孔盖上不应安装控制器件。

当控制器件是通过插接方式连接时，它们的插接应通过型号（形状）、标记或项目代号（单个或组合使用）清楚区分。

（4）正常工作中需插拔的插头应具有非互换性，缺少这种特性会导致错误工作。

电气柜内元器件布置原则

电气柜内元器件布置原则1. 引言电气柜是工业领域中常见的设备之一，用于集中安装、配电和控制各种电气设备。

电气柜内的元器件布置合理与否直接影响到设备的运行效果和安全性。

本文将探讨电气柜内元器件布置的原则，以帮助工程师们更好地设计和布置电气柜。

2. 电气柜内元器件布置原则概述在进行电气柜内元器件布置时，需要考虑以下几个原则：2.1 安全性原则安全性是电气柜内元器件布置的首要原则。

合理的布置能够降低元器件之间的短路、过载等安全风险。

在布置过程中，应遵循以下几点： - 元器件之间应保持足够的安全间距，以防止电弧击穿或短路。

- 高压元器件和低压元器件应分开布置，以防止干扰和触电的风险。

- 元器件的散热和通风应得到充分考虑，避免因过热引起的安全事故。

2.2 可维护性原则合理的布置能够提高电气柜的可维护性，降低维修和更换元器件的难度。

以下是几个可维护性原则的建议： - 元器件之间应有足够的间隔，方便维护人员进行操作。

- 元器件应标明清晰的标识，方便维护人员识别和更换。

- 布置时应考虑到元器件的易损性，将易损元器件放置在易于更换的位置。

2.3 效率原则合理的布置能够提高电气柜的工作效率和运行稳定性。

以下是几个效率原则的建议：- 元器件的布置应符合信号传输和电源供应的路径，减少信号干扰和电源波动。

- 元器件的布置应符合设备的工作流程和操作习惯，提高工作效率。

- 高频和低频元器件应分开布置，避免互相干扰。

3. 电气柜内元器件布置具体原则3.1 元器件分类首先，我们需要对电气柜内的元器件进行分类，以便更好地进行布置。

常见的元器件分类包括： - 电源元器件：如变压器、电源模块等。

- 控制元器件：如继电器、开关、按钮等。

- 保护元器件：如熔断器、保险丝等。

- 信号元器件：如传感器、指示灯等。

3.2 布置原则3.2.1 电源元器件布置原则•电源元器件应尽量靠近电源输入端，以减少电源线路的长度和功率损耗。

•不同电压等级的电源元器件应分开布置，以防止干扰和触电的风险。

电气控制柜元件安装接线配线地要求规范、方法(现用图解)

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

电气控制柜元器件安装

电气控制柜元器件安装电气控制柜是工业生产中重要的设备之一，它起到控制机器运行、保护机器以及其他自动化控制功能的作用。

电气控制柜内部的元器件按照一定的布局和连接方式组成，元器件的安装对于电气控制柜的性能和稳定性至关重要。

本文将介绍安装电气控制柜的元器件需要注意的事项。

1.安装位置在电气控制柜的安装过程中，首先需要考虑的就是控制柜的安装位置。

正确的安装位置能够确保电气控制柜在工作时能够稳定安全的运行。

在选择安装位置时，需要考虑以下几个因素：•空气流通：控制柜应该安放在通风良好的位置，以保持控制柜内部元器件的稳定运行。

•温度控制：控制柜应该避免直接受阳光暴晒或者处于高温环境，以免控制柜内部的元器件受到破坏。

•电源安装：控制柜应该安装在易于供电的区域，以便于插入电源插头并连接到相应的动力设备。

•安全性：控制柜应该安装在人员不易接触的地方，以避免工人受到电击等伤害。

2.元器件安装过程2.1 安装电源开关电源开关是控制柜重要的元器件之一，它用于控制控制柜动力设备的供电。

在进行电源开关的安装过程中，需要注意以下几个步骤：•必须首先切断电源并进行安全检查。

•确定电源开关的位置，使其易于开关，同时避免其他元器件的进出口。

•将电源开关插座定位于控制柜的板上，并使用钳子正确固定，并使用螺丝刀拧紧螺丝，确保插座稳固。

2.2 安装保护装置保护装置是为了防止电气设备损坏而安装的辅助设备。

在进行保护装置的安装过程中，需要注意以下几个步骤：•必须首先切断电源并进行安全检查。

•选择适当的保护装置，并确定其位置。

确保该装置在控制柜内部设备的安装位置允许范围内，并且处于外观容易查看、处于人员易于触及的位置。

•保护装置需要插在电源开关插座上或将其固定在控制柜的板上，并使用钳子正确固定，并使用螺丝刀拧紧螺丝，确保插座稳固。

2.3 安装接触器接触器是在我们日常生活中常见的元器件之一，它可以实现电气设备的自动控制。

在确定接触器的位置后，需要注意以下几个步骤：•必须首先切断电源并进行安全检查。

电气控制柜元件安装接线配线的规范(图解)(参考模板)

电气控制柜元件安装接线配线的规范（图解）1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

电控柜内元件

• 1、UPS电源 • 原理：即不间断电源系统，将市电变换成直流电后与储能的蓄电池并联，一方面给蓄电池进行充电，同时对逆变器供电。当市电出现故障或中断时，逆变器利用蓄电池的储能可以无间断稳定的对负载输电.输出可分为：交流和直流 • 主要由整流电路、逆变器、充电器、静态开关及蓄电池市电---整流桥--（蓄电池）---(逆变器)---负载
2、继电器
• 目前使用的继电器主要有魏德米勒和菲尼克斯，超速和安全为图瑞克产品 • 定义：当输入量(激励量)的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用 • 原理作用：电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的 • 根据继电器的型号不同，可以是交流电压，也可以是直流电压。（PLC-RSP-24DC/1IC/ACT PLC-RSP-230UC/21）
偏航计数器
• 偏航计数器：由一个大齿轮、内部齿轮组、脉冲编码器、4个凸轮开关 • 作用：1、偏航旋转限位开关：可以作为风力发电机组的偏航电机解缆位置信号。 • 2、偏航角度位置信号：脉冲编码器实时提供风机偏航角度信号
5 4
10 6 2 3
1
8
图一线圈
图二储能电机和齿轮减速装置

电气控制柜设计制作-电气元件布置图设计--电气结构设计规范-弱电单元的布局原则

弱电单元的布局原则
1、柜内布局要求
为了能有效地抑制干扰，在安排控制柜内部元部件布局及设计走线布线的装配工艺时，一般应遵循以下原则：
（1）电路元件的安装位置应尽量根据信号的传输顺序排成一直线的走向，即按输入级、放大级、信号转换级、输出级的次序安排。

不要相互交叉和混合安排，防止引起寄生耦合，避免造成互相干扰或产生自激振荡。

（2）电磁感应耦合元件（如变压器、扼流圈、振荡线圈等）的安装位置应远离输入级。

它们之间也应尽量安排得远一些，使其漏磁通互不影响。

（3）高输入阻抗放大器输入级的印制电路板走线应设计屏蔽保护环，防止漏电流经线路板绝缘电阻流入输入端。

（4）低电平测量电路中的电源变压器和输入变压器除应相互远离外，还必须加屏蔽罩。

（5）对于电路较复杂、单元电路较多的电气控制设备，可将有关单元电路分块装配，必要时将输入级与高频振荡级均用屏蔽层隔离。

2、弱电单元的布局原则
（1）输入级的弱信号线与输出级的强信号线以及电源线应尽量远离。

（2）直流信号线与交流信号线应远离。

（3）输入级与其他可能引起寄生耦合的线，严禁平行走线，彼此应尽量远离。

（4）低电平信号地线、交流电源地线和金属机壳地线应分开设置，最后集中一点接地。

（5）输入电缆的屏蔽层应选择适当的接地点。

电气控制柜元件安装布局规范

电气控制柜元件安装布局规范1. 确保传动柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。

连接到变频器的任何控制设备(比方一台plc)要与其共地，同样也要使用短和粗的导线接地。

最好采用扁平导体(例如金属网)，因其在高频时阻抗较低。

1.为电柜低压单元，继电器，接触器使用熔断器以保护。

当对主电源电网的情况不了解时，建议最好加进线电抗器2.确保传导柜中的接触器有灭弧功能，交流接触器采用R －C 抑制器，直流接触器采用“飞轮”二极管，装入绕组中。

压敏电阻抑制器也是很有效的。

下列图便为接触器上面的反向二极管。

4.4 如果设备运行在一个对噪声敏感的环境中，可以采用EMC 滤波器减小辐射干扰。

同时为到达最优的效果，确保滤波器与安装板之间应有良好的接触。

5.信号线最好只从一侧进入电柜，信号电缆的屏蔽层双端接地。

如果非必要，防止使用长电缆。

控制电缆最好使用屏蔽电缆。

模拟信号的传输线应使用双屏蔽的双绞线。

低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。

模拟信号和数字信号的传输电缆应该分别屏蔽和走线。

不要将24VDC 和115/230VAC 信号共用同一条电缆槽！在屏蔽电缆进入电柜的位置，其外部屏蔽部分与电柜嵌板都要接到一个大的金属台面上。

6.电机电缆应独立于其它电缆走线，其最小距离为500mm。

同时应防止电机电缆与其它电缆长距离平行走线。

如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。

同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。

7.为有效的抑制电磁波的辐射和传导，变频器的电机电缆必须采用屏蔽电缆，屏蔽层的电导必须至少为每相导线芯的电导的1/10。

8.中央接地排组和PE 导电排必须接到横梁上(金属到金属联接) 。

它们必须在电缆压盖处正对的附近位置。

中央接地排额外还要通过另外的电缆与保护电路(接地电极) 连接。

屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。
