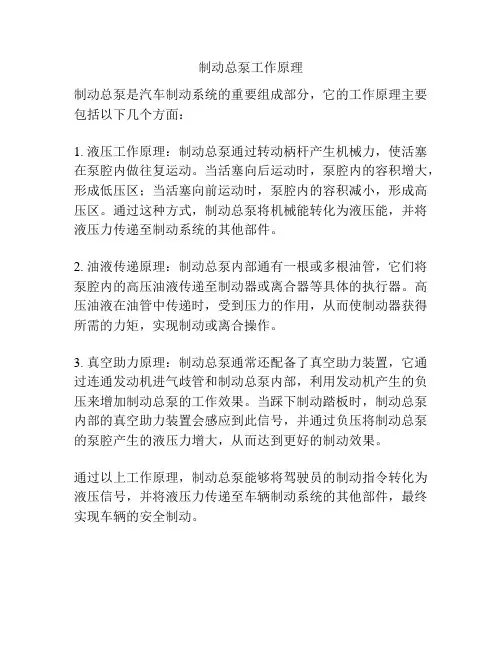

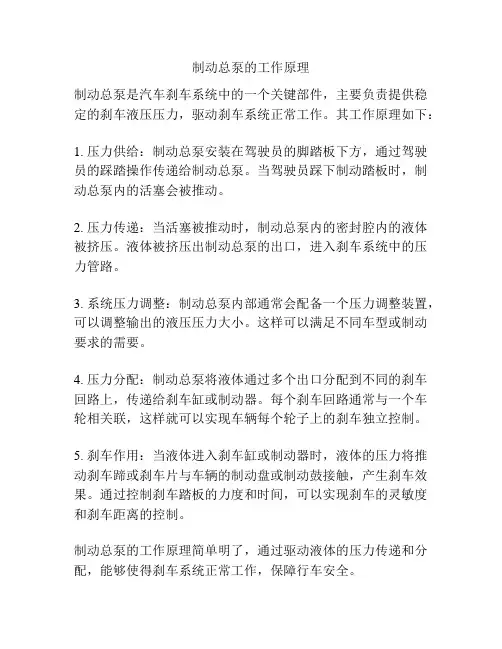

制动总泵工作原理

制动总泵工作原理

泵的分类

按工作原理分：

1.容积式泵

靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。

根据运动部件运动方式的不同又分为：往复泵和回转泵两类。

根据运动部件结构不同，有：活塞泵和柱塞泵;有齿轮泵、螺杆泵、叶片泵和水环泵。

2.叶轮式泵

叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。

根据泵的叶轮和流道结构特点的不同可分为：

1）离心泵

2）轴流泵

3）混流泵

4）旋涡泵。

3.喷射式泵

是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体的能量增加。

4.泵的其它分类

泵还可以按泵轴位置分为:

1)立式泵

2)卧式泵

按吸口数目分为:

1)单吸泵 (single suction pump)

2)双吸泵 (double suction pump)

按驱动泵的原动机来分:

1)电动泵

2)汽轮机泵

3)柴油机泵

[其他详细拓展]

泵

pump

泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。

广义上的泵是输送流体或使其增压的机械，包括某些输送气体的机械。泵把原动机的机械能或其他能源的能量传给液体，使液体的能量增加。

水的提升对于人类生活和生产都十分重要。古代已有各种提水器具，如埃及的链泵（前17世纪）、中国的桔槔（前17世纪）、辘轳（前11世纪）、水车（公元1世纪），以及公元前3世纪古希腊阿基米德发明的螺旋杆等。公元前200年左右，古希腊工匠克特西比乌斯发明了最原始的活塞泵灭火泵。早在1588年就有了关于4叶片滑片泵的记载，以后陆续出现了其他各种回转泵。1689年，法国的D.帕潘发明了4叶片叶轮的蜗壳离心泵。1818年，美国出现了具有径向直叶片、半开式双吸叶轮和蜗壳的离心泵。1840～1850年，美国的H.R.沃辛顿发明了泵缸和蒸汽缸对置的蒸汽直接作用的活塞泵，标志着现代活塞泵的形成。1851～1875年，带有导叶的多级离心泵相继发明，使发展高扬程离心泵成为可能。随后，各种泵相继问世。随着各种先进技术的应用，泵的效率逐步提高，性能范围和应用也日渐扩大。

泵的种类繁多，按工作原理可分为：①动力式泵，又叫叶轮式泵或叶片式泵，依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能（为主）和压力能增加，随后通过压出室将动能转换为压力能，又可分为离心泵、轴流泵、部分流泵和旋涡泵等。②容积式泵，依靠包容液体的密封工作空间容积的周期性变化，把能量周期性地传递给液体，使液体的压力增加至将液体强行排出，根据工作元件的运动形式又可分为往复泵和回转泵。③其他类型的泵，以其他形式传递能量。如射流泵依靠高速喷射的工作流体将需输送的流体吸入泵后混合，进行动量交换以传递能量；水锤泵利用制动时流动中的部分水被升到一定高度传递能量；电磁泵是使通电的液态金属在电磁力作用下产生流动而实现输送。另外，泵也可按输送液体的性质、驱动方法、结构、用途等进行分类。

水的提升对于人类生活和生产都十分重要。古代就已有各种提水器具，例如埃及的链泵(公元前17世纪)，中国的桔槔(公元前17世纪)、辘轳(公元前11世纪)和水车(公元1世纪)。比较著名的还有公元前三世纪，阿基米德发明的螺旋杆，可以平稳连续地将水提至几米高处，其原理仍为现代螺杆泵所利用。

公元前200年左右，古希腊工匠克特西比乌斯发明的灭火泵是一种最原始的活塞泵，已具备典型活塞泵的主要元件，但活塞泵只是在出现了蒸汽机之后才得到迅速发展。

1840～1850年，美国沃辛顿发明泵缸和蒸汽缸对置的，蒸汽直接作用的活塞泵，标志着现代活塞泵的形成。19世纪是活塞泵发展的高潮时期，当时已用于水压机等多种机械中。然而随着需水量的剧增，从20世纪20年代起，低速的、流量受到很大限制的活塞泵逐渐被高速的离心泵和回转泵所代替。但是在高压小流量领域往复泵仍占有主要地位，尤其是隔膜泵、柱塞泵独具优点，应用日益增多。

回转泵的出现与工业上对液体输送的要求日益多样化有关。早在1588年就有了关于四叶片滑片泵的记载，以后陆续出现了其他各种回转泵，但直到19世纪回转泵仍存在泄漏大、磨损大和效率低等缺点。20世纪初，人们解决了转子润滑和密封等问题，并采用高速电动机驱动，适合较高压力、中小流量和各种粘性液体的回转泵才得到迅速发展。回转泵的类型和适宜输送的液体种类之多为其他各类泵所不及。

利用离心力输水的想法最早出现在列奥纳多·达芬奇所作的草图中。1689年，法国物理学家帕潘发明了四叶片叶轮的蜗壳离心泵。但更接近于现代离心泵的，则是1818年在美国出现的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。1851～1875年，带有导叶的多级离心泵相继被发明，使得发展高扬程离心泵成为可能。

尽管早在1754年，瑞士数学家欧拉就提出了叶轮式水力机械的基本方程式，奠定了离心泵设计的理论基础，但直到19世纪末，高速电动机的发明使离心泵获得理想动力源之后，它的优越性才得以充分发挥。在英国的雷诺和德国的普夫莱德雷尔等许多学者的理论研究和实践的基础上，离心泵的效率大大提高，它的性能范围和使用领域也日益扩大，已成为现代应用最广、产量最大的泵。

泵通常按工作原理分容积式泵、动力式泵和其他类型泵，如射流泵、水锤泵、电磁泵、气体升液泵。泵除按工作原理分类外，还可按其他方法分类和命名。例如，按驱动方法可分为电动泵和水轮泵等；按结构可分为单级泵和多级泵；按用途可分为锅炉给水泵和计量泵等；按输送液体的性质可分为水泵、油泵和泥浆泵等。

容积式泵是依靠工作元件在泵缸内作往复或回转运动，使工作容积交替地增大和缩小，以实现液体的吸入和排出。工作元件作往复运动的容积式泵称为往复泵，作回转运动的称为回转泵。前者的吸入和排出过程在同一泵缸内交替进行，并由吸入阀和排出阀加以控制；后者则是通过齿轮、螺杆、叶形转子或滑片等工作元件的旋转作用，迫使液体从吸入侧转移到排出侧。

容积式泵在一定转速或往复次数下的流量是一定的,几乎不随压力而改变；往复泵的流量和压力有较大脉动，需要采取相应的消减脉动措施；回转泵一般无脉动或只有小的脉动；具有自吸能力，泵启动后即能抽除管路中的空气吸入液体；启动泵时必须将排出管路阀门完全打开；往复泵适用于高压力和小流量；回转泵适用于中小流量和较高压力；往复泵适宜输送清洁的液体或气液混合物。总的来说，容积泵的效率高于动力式泵。

动力式泵靠快速旋转的叶轮对液体的作用力，将机械能传递给液体,使其动能和压力能增加，然后再通过泵缸，将大部分动能转换为压力能而实现输送。动力式泵又称叶轮式泵或叶片式泵。离心泵是最常见的动力

式泵。

动力式泵在一定转速下产生的扬程有一限定值,扬程随流量而改变；工作稳定，输送连续，流量和压力无脉动；一般无自吸能力，需要将泵先灌满液体或将管路抽成真空后才能开始工作；适用性能范围广；适宜输送粘度很小的清洁液体，特殊设计的泵可输送泥浆、污水等或水输固体物。动力式泵主要用于给水、排水、灌溉、流程液体输送、电站蓄能、液压传动和船舶喷射推进等。

其他类型的泵是指以另外的方式传递能量的一类泵。例如射流泵是依靠高速喷射出的工作流体，将需要输送的流体吸入泵内，并通过两种流体混合进行动量交换来传递能量；水锤泵是利用流动中的水被突然制动时产生的能量，使其中的一部分水压升到一定高度；电磁泵是使通电的液态金属在电磁力作用下，产生流动而实现输送；气体升液泵通过导管将压缩空气或其他压缩气体送至液体的最底层处，使之形成较液体轻的气液混合流体，再借管外液体的压力将混合流体压升上来。

泵的性能参数主要有流量和扬程，此外还有轴功率、转速和必需汽蚀裕量。流量是指单位时间内通过泵出口输出的液体量，一般采用体积流量；扬程是单位重量输送液体从泵入口至出口的能量增量，对于容积式泵，能量增量主要体现在压力能增加上，所以通常以压力增量代替扬程来表示。泵的效率不是一个独立性能参数，它可以由别的性能参数例如流量、扬程和轴功率按公式计算求得。反之，已知流量、扬程和效率，也可求出轴功率。

泵的各个性能参数之间存在着一定的相互依赖变化关系，可以通过对泵进行试验，分别测得和算出参数值，并画成曲线来表示，这些曲线称为泵的特性曲线。每一台泵都有特定的特性曲线，由泵制造厂提供。通常在工厂给出的特性曲线上还标明推荐使用的性能区段，称为该泵的工作范围。

泵的实际工作点由泵的曲线与泵的装置特性曲线的交点来确定。选择和使用泵，应使泵的工作点落在工作范围内，以保证运转经济性和安全。此外，同一台泵输送粘度不同的液体时，其特性曲线也会改变。通常，泵制造厂所给的特性曲线大多是指输送清洁冷水时的特性曲线。对于动力式泵，随着液体粘度增大，扬程和效率降低，轴功率增大，所以工业上有时将粘度大的液体加热使粘性变小，以提高输送效率。

特点和应用动力式泵和容积式泵除了原理上有所不同以外，在工作特性和应用上也有较大的差异。

动力式泵的主要特点是：①一定的泵在一定转速下所产生的扬程有一限定值。工作点流量和轴功率取决于与泵连接的装置系统的情况(位差、压力差和管路损失)。扬程随流量而改变（图2）。②工作稳定，输送连续,流量和压力无脉动。③一般无自吸能力,需要将泵先灌满液体或将管路抽成真空后才能开始工作。④离心泵在排出管路阀门关闭状态下启动，旋涡泵和轴流泵在阀门全开状态下启动，以减少启动功率。⑤离心泵适合于用高速电动机和汽轮机等直接驱动,结构简单,制造成本低，维修方便。⑥适用性能范围广，离心泵的流量可以从几到几十万米3/时，扬程可以从数米到数千米；轴流泵一般适用于大流量和低扬程（20米以下）。离心泵和轴流泵的效率一般在80％以下，高的可达90％。⑦适宜输送粘度很小的清洁液体（例如清水），特殊设计的泵可输送泥浆、污水等或水输固体物。动力式泵主要用于给水、排水、灌溉、流程液体输送、电站蓄能、液压传动和船舶喷射推进等。

容积式泵的主要特点是：①一定的泵在一定转速或往复次数下的流量是一定的，几乎不随压力而变。工作点压力和轴功率取决于与泵连接的装置系统的情况，因此当泵在排出管路不通（相当于系统阻力无限大）的情况下运转时，其压力和轴功率会增大到使泵或原动机破坏，所以必须设置安全阀来保护泵（蒸汽直接作用或压缩空气驱动的泵例外）。②往复泵的流量和压力有较大脉动，需要采取相应的消减脉动措施；回转泵一般无脉动或只有小的脉动。③具有自吸能力，泵启动后即能抽除管路中的空气吸入液体。④启动泵时必须将排出管路阀门完全打开。⑤往复泵是低速机械，尺寸大，制造和安装费用也大；回转泵转速较高，可达3000转／分。⑥往复泵适用于高压力(有高达350兆帕的)和小流量（100米3／时以下）；回转泵适用于中小流量（400米3／时以下）和较高压力（35兆帕以下）。总的来说，容积泵的效率高于动力式泵，而且效率曲线的高效区较宽。往复泵的效率一般为70～85％，高的可达90％以上。⑦往复泵适宜输送清洁的液体或气液混合物，有的泵如隔膜泵可输送泥浆、污水等，主要用于给水、提供高压液源和计量输送等。回转泵适宜输送有润滑性的清洁的液体和液气混合物，特别是粘度大的液体，主要用于油品、食品液体的输送和液压传动方面。

离心泵的工作原理

叶轮安装在泵壳内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。

在泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。

编辑本段污水泵结构

叶轮、压水室、是污水泵的两大核心部件。叶轮的结构分为四大类：叶片式（开式、闭式）、旋流式、流道式、（包括单流道和双流道）螺旋离心式四种。其性能的优劣，也就代表泵性能的优劣，污水泵的抗堵塞性能，效率的高低，以及汽蚀性能，抗磨蚀性能主要是由叶泵和压水室两大部件来保证。

编辑本段泵主要运用的领域

从泵的性能范围看，巨型泵的流量每小时可达几十万立方米以上，而微型泵的流量每小时则在几十毫升以下；泵的压力可从常压到高达19.61Mpa(200kgf/cm2)以上；被输送液体的温度最低达-200摄氏度以下，最高可达800摄氏度以上。泵输送液体的种类繁多，诸如输送水（清水、污水等）、油液、酸碱液、悬浮液、和液态金属等。

在化工和石油部门的生产中，原料、半成品和成品大多是液体，而将原料制成半成品和成品，需要经过复杂的工艺过程，泵在这些过程中起到了输送液体和提供化学反应的压力流量的作用，此外，在很多装置中还用泵来调节温度。

在农业生产中，泵是主要的排灌机械。我国农村幅原广阔，每年农村都需要大量的泵，一般来说农用泵占泵总产量一半以上。

在矿业和冶金工业中，泵也是使用最多的设备。矿井需要用泵排水，在选矿、冶炼和轧制过程中，需用泵来供水先等。

在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。

在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动、潜艇的沉浮等都需要用泵。高压和有放射性的液体，有的还要求泵无任何泄漏等。

在船舶制造工业中，每艘远洋轮上所用的泵一般在百台以上，其类型也是各式各样的。其它如城市的给排水、蒸汽机车的用水、机床中的润滑和冷却、纺织工业中输送漂液和染料、造纸工业中输送纸浆，以及食品工业中输送牛奶和糖类食品等，都需要有大量的泵。

总之，无论是飞机、火箭、坦克、潜艇、还是钻井、采矿、火车、船舶，或者是日常的生活，到处都需要用泵，到处都有泵在运行。正是这样，所以把泵列为通用机械，它是机械工业中的一类生要产品。

设计院在设计装置设备时，要确定泵的用途和性能并选择泵型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？

一、了解泵选型原则

1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小。

4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外，应尽可能选用离心泵：

a、有计量要求时，选用计量泵。

b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵。

c、扬程很低,流量很大时,可选用轴流泵和混流泵。

d、介质粘度较大(大于650~1000mm2/s)时，可考虑选用转子泵或往复泵(齿轮泵、螺杆泵)。

e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。

f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动(电动)隔膜泵。

二、知道泵选型的基本依据

泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

三、选泵的具体操作

根据泵选型原则和选型基本条件，具体操作如下：

1、根据装置的布置、地形条件、水位条件、运转条件，确定选择卧式、立式和其它型式(管道式、潜水式、液下式、无堵塞式、自吸式、齿轮式等)的泵。

2、根据液体介质性质，确定清水泵，热水泵还是油泵、化工泵或耐腐蚀泵或杂质泵，或者采用无堵塞泵。安装在爆炸区域的泵，应根据爆炸区域等级，采用相应的防爆电动机。

3、根据流量大小，确定选单吸泵还是双吸泵；根据扬程高低，选单级泵还是多级泵，高转速泵还是低转速泵(空调泵)、多级泵效率比单级泵低，如选单级泵和多级泵同样都能用时，首先选用单级泵。

4、确定泵的具体型号

确定选用什么系列的泵后，就可按最大流量，(在没有最大流量时，通常可取正常流量的1.1倍作为最大流量)，取放大5%—10%余量后的扬程这两个性能的主要参数，在型谱图或者系列特性曲线上确定具体型号。操作如下：

利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般很少，通常会碰上下列两种情况：

第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。或设法减小管路阻力损失。

第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多

少，来决定是否切割叶轮直径，

若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。选泵时，有时须考虑生产工艺要求，选用不同形状Q-H 特性曲线。

5、泵型号确定后，对水泵或输送介质的物理化学介质近似水的泵，需再到有关产品目录或样本上，根据该型号性能表或性能曲线进行校改，看正常工作点是否落在该泵优先工作区？有效NPSH是否大于（NPSH）。也可反过来以NPSH校改几何安装高度？

6、对于输送粘度大于20mm2/s的液体泵（或密度大于1000kg/m3），一定要把以水实验泵特性曲线换算成该粘度（或者该密度下）的性能曲线，特别要对吸入性能和输入功率进行认真计算或较核。

7、确定泵的台数和备用率：

a、对正常运转的泵，一般只用一台，因为一台大泵与并联工作的两台小泵相当，（指扬程、流量相同），大泵效率高于小泵，故从节能角度讲宁可选一台大泵，而不用两台小泵，但遇有下列情况时，可考虑两台泵并联合作：流量很大，一台泵达不到此流量。

b、对于需要有50%的备用率大型泵，可改两台较小的泵工作，两台备用（共三台）

c、对某些大型泵，可选用70%流量要求的泵并联操作，不用备用泵，在一台泵检修时，另一台泵仍然承担生产上70%的输送。

d、对需24小时连续不停运转的泵，应备用三台泵，一台运转，一台备用，一台维修。

8、一般情况下，客户可提交其“选泵的基本条件”，由我司给予选型或者推荐更好的泵产品。如果设计院在设计装置设备时，对泵的型号已经确定，按设计院要求配置。

添加评论(0)

评论读取中...

请登录后再发表评论!

取消

打客服| 2009-05-26 17:43:02

有0人认为这个回答不错 | 有0人认为这个回答没有帮助

盘式制动器又称为碟式制动器，顾名思义是取其形状而得名。它由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。制动盘用合金钢制造并固定在车轮上，随车轮转动。分泵固定在制动器的底板上固定不动。制动钳上的两个摩擦片分别装在制动盘的两侧。分泵的活塞受油管输送来的液压作用，推动摩擦片压向制动盘发生摩擦制动，动作起来就好象用钳子钳住旋转中的盘子，迫使它停下来一样。这种制动器散热快，重量轻，构造简单，调整方便。特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内令车停下。有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率。反观鼓式制动器，由于散热性能差，在制动过程中会聚集大量的热量。制动蹄片和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。
当然，盘式制动器也有自己的缺陷。例如对制动器和制动管路的制造要求较高，摩擦片的耗损量较大，成本贵，而且由于摩擦片的面积小，相对摩擦的工作面也较小，需要的制动液压高，必须要有助力装置的车辆才能使用。而鼓式制动器成本相对低廉，比较经济。
所以，汽车设计者从经济与实用的角度出发，一般轿车采用了混合的形式，前轮盘式制动，后轮鼓式制动。四轮轿车在制动过程中，由于惯性的作用，前轮的负荷通常占汽车全部负荷的70%－80%，因此前轮制动力
要比后轮大。轿车生产厂家为了节省成本，就采用前轮盘式制动，后轮鼓式制动的方式。
四轮盘式制动的中高级轿车，采用前轮通风盘式制动是为了更好地散热，至于后轮采用非通风盘式同样也是成本的原因。毕竟通风盘式的制造工艺要复杂得多，价格也就相对贵了。随着材料科学的发展及成本的降低，在汽车领域中，盘式制动有逐渐取代鼓式制动的趋向。
鼓式制动器是最早形式的汽车制动器，当盘式制动器还没有出现前，它已经广泛用于各类汽车上。但由于结构问题使它在制动过程中散热性能差和排水性能差，容易导致制动效率下降，因此在近三十年中，在轿车领域上已经逐步退出让位给盘式制动器。但由于成本比较低，仍然在一些经济类轿车中使用，主要用于制动负荷比较小的后轮和驻车制动。
典型的鼓式制动器主要由底板、制动鼓、制动蹄、轮缸（制动分泵）、回位弹簧、定位销等零部件组成。底板安装在车轴的固定位置上，它是固定不动的，上面装有制动蹄、轮缸、回位弹簧、定位销，承受制动时的旋转扭力。每一个鼓有一对制动蹄，制动蹄上有摩擦衬片。制动鼓则是安装在轮毂上，是随车轮一起旋转的部件，它是由一定份量的铸铁做成，形状似园鼓状。当制动时，轮缸活塞推动制动蹄压迫制动鼓，制动鼓受到摩擦减速，迫使车轮停止转动。
在轿车制动鼓上，一般只有一个轮缸，在制动时轮缸受到来自总泵液力后，轮缸两端活塞会同时顶向左右制动蹄的蹄端，作用力相等。但由于车轮是旋转的，制动鼓作用于制动蹄的压力左右不对称，造成自行增力或自行减力的作用。因此，业内将自行增力的一侧制动蹄称为领蹄，自行减力的一侧制动蹄称为从蹄，领蹄的摩擦力矩是从蹄的2～2.5倍，两制动蹄摩擦衬片的磨损程度也就不一样。
为了保持良好的制动效率，制动蹄与制动鼓之间要有一个最佳间隙值。随着摩擦衬片磨损，制动蹄与制动鼓之间的间隙增大，需要有一个调整间隙的机构。过去的鼓式制动器间隙需要人工调整，用塞尺调整间隙。现在轿车鼓式制动器都是采用自动调整方式，摩擦衬片磨损后会自动调整与制动鼓间隙。当间隙增大时，制动蹄推出量超过一定范围时，调整间隙机构会将调整杆（棘爪）拉到与调整齿下一个齿接合的位置，从而增加连杆的长度，使制动蹄位置位移，恢复正常间隙。
轿车鼓式制动器一般用于后轮（前轮用盘式制动器）。鼓式制动器除了成本比较低之外，还有一个好处，就是便于与驻车（停车）制动组合在一起，凡是后轮为鼓式制动器的轿车，其驻车制动器也组合在后轮制动器上。这是一个机械系统，它完全与车上制动液压系统是分离的：利用手操纵杆或驻车踏板（美式车）拉紧钢拉索，操纵鼓式制动器的杠件扩展制动蹄，起到停车制动作用，使得汽车不会溜动；松开钢拉索，回位弹簧使制动蹄恢复原位，制动力消失。

添加评论

评论读取中...

请登录后再发表评论!

取消

stefsunmoon| 2009-05-26 18:45:05

有0人认为这个回答不错 | 有0人认为这个回答没有帮助

就是制动器

制动器就是刹车设备。是使机械中的运动件停止或减速的机械零件。俗称刹车、闸。制动器主要由制动架、制动件和操纵装置等组成。有些制动器还装有制动件间隙的自动调整装置。为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井提升机、电梯等)则应装在靠近设备工作部分的低速轴上。有些制动器已标准化和系列化，并由专业工厂制造以供选用。

目录[隐藏] ?简介

?分类

?制动系的功用

?鼓式制动器

?盘式制动器

?工作原理

?维护

?发展

?相关词条

?参考资料

制动器-简介

盘式制动器

制动器就是刹车。是使机械中的运动件停止或减速的机械零件。俗称刹车、闸。制动器主要由制动架、制动件和操纵装置等组成。有些制动器还装有制动件间隙的自动调整装置。为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井提升机、电梯等)则应装在靠近设备工作部分的低速轴上。有些制动器已标准化和系列化，并由专业工厂制造以供选用。

制动器分为行车制动器（脚刹），驻车制动器（手刹）。在行车过程中，一般都采用行车制动（脚刹），便于在先进的过程中减速停车，不单是使汽车保持不动。若行车制动失灵时才采用驻车制动。当车停稳后，就要使用驻车制动（手刹），防止车辆前滑和后溜。停车后一般除使用驻车制动外，上坡要将档位挂在一档（防止后溜），下坡要将档位挂在倒档（防止前滑）。

使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。摩擦材料分金属和非金属两类。前者常用的有铸铁、钢、青铜和粉末冶金摩擦材料等，后者有皮革、橡胶、木材和石棉等。

制动器-分类

制动器

制动器可以分为摩擦式和非摩擦式两大类。

①摩擦式制动器。靠制动件与运动件之间的摩擦力制动。按制动件的结构形式又可分为外抱块式制动器、内张蹄式制动器、带式制动器、盘式制动器等；按制动件所处工作状态还可分为常闭式制动器（常处于紧

闸状态，需施加外力方可解除制动）和常开式制动器（常处于松闸状态，需施加外力方可制动）；按操纵方式也可分为人力、液压、气压和电磁力操纵的制动器。制动器的结构型式。

②非摩擦式制动器。主要有磁粉制动器（利用磁粉磁化所产生的剪力来制动）、磁涡流制动器（通过调节励磁电流来调节制动力矩的大小）以及水涡流制动器等。

按制动件的结构形式又可分为外抱块式制动器、内张蹄式制动器、带式制动器、盘式制动器等；

按制动件所处工作状态还可分为常闭式制动器（常处于紧闸状态，需施加外力方可解除制动）和常开式制动器(常处于松闸状态，需施加外力方可制动)；

按操纵方式也可分为人力、液压、气压和电磁力操纵的制动器。

按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。

按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统。

按制动能量的传输方式制动系统可分为机械式、液压式、气压式、电磁式等。同时采用两种以上传能方式的制动系称为组合式制动系统。

制动器-制动系的功用

盘式制动器的位置

使行驶中的汽车减速甚至停车，使下坡行驶的汽车的速度保持稳定，以及使已停驶的汽车保持不动，这些作用统称为制动；汽车上装设的一系列专门装置，以便驾驶员能根据道路和交通等情况，借以使外界（主要是路面）在汽车某些部分（主要是车轮）施加一定的力，对汽车进行一定程度的制动，这种可控制的对汽车进行制动的外力称为制动力；这样的一系列专门装置即称为制动系。

这种用以使行驶中的汽车减速甚至停车的制动系称为行车制动系；用以使已停驶的汽车驻留原地不动的装置，称为驻车制动系。这两个制动系是每辆汽车必须具备的。

任何制动系都具有以下四个基本组成部分：

1）供能装置，包括供给、调节制动所需能量以及改善传能介质状态的各种部件。

2）控制装置，包括产生制动动作和控制制动效果的各种部件。

3）传动装置，包括将制动能量传输到制动器的各个部件

4）制动器，产生阻碍车辆的运动或运动趋势的力（制动力）的部件，其中包括辅助制动系中的缓速装置。

按制动能源来分类，行车制动系可分为，以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系，其制动源可以是发动机驱动的空气压缩机或油泵；兼用人力和发动机动力进行制动的制动系称为伺服制动系。

驻车制动系可以是人力式或动力式。专门用于挂车的还有惯性制动系和重力制动系。

按照制动能量的传输方式，制动系可分为机械式、液压式、气压式和电磁式等。同时采用两种以上传能方式的制动系可称为组合式制动系。

制动器-鼓式制动器

盘式制动器的部件

鼓式制动也叫块式制动，是靠制动块在制动轮上压紧来实现刹车的。鼓式制动是早期设计的制动系统，其刹车鼓的设计1902年就已经使用在马车上了，直到1920年左右才开始在汽车工业广泛应用。现在鼓式制动器的主流是内张式，它的制动块(刹车蹄)位于制动轮内侧，在刹车的时候制动块向外张开，摩擦制动轮的内侧，达到刹车的目的。相对于盘式制动器来说，鼓式制动器的制动效能和散热性都要差许多，鼓式制动器的制动力稳定性差，在不同路面上制动力变化很大，不易于掌控。而由于散热性能差，在制动过程中会聚集大量的热量。制动块和轮鼓在高温影响下较易发生极为复杂的变形，容易产生制动衰退和振抖现象，引起制动效率下降。另外，鼓式制动器在使用一段时间后，要定期调校刹车蹄的空隙，甚至要把整个刹车鼓拆出清理累积在内的刹车粉。当然，鼓式制动器也并非一无是处，它造价便宜，而且符合传统设计。

鼓式刹车优点：自刹作用，鼓式刹车有良好的自刹作用，由于刹车来令片外张，车轮旋转连带着外张的刹车鼓扭曲一个角度(当然不会大到让你很容易看得出来)刹车来令片外张力(刹车制动力)越大，则情形就越明显，因此，一般大型车辆还是使用鼓式刹车，除了成本较低外，大型车与小型车的鼓刹，差别可能祗有大型采气动辅助，而小型车采真空辅助来帮助刹车。成本较低：鼓式刹车制造技术层次较低，也是最先用于刹车系统，因此制造成本要比碟式刹车低。

鼓式刹车缺点：由于鼓式刹车刹车来令片密封于刹车鼓内，造成刹车来令片磨损后的碎削无法散去，影响刹车鼓与来令片的接触面而影响刹车性能。鼓刹最大的缺点是下雨天沾了雨水后会打滑，造成刹车失灵这才是其最可怕的。

制动器-盘式制动器

盘式制动器的通风孔

碟式制动器盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。其固定元件则有着多种结构型式，大体上可分为两类。一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。这种由制动盘和制动钳组成的制动器称为钳盘式制动器。另一类固定元件的金属背板和摩擦片也呈圆盘形，制动盘的全部工作面可同时与摩擦片接触，这种制动器称为全盘式制动器。钳盘式制动器过去只用作中央制动器，但愈来愈多地被各级轿车和货车用作车轮制动器。全盘式制动器只有少数汽车(主要是重型汽车)采用为车轮制动器。

1、盘式制动器。碟式制动器盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。其固定元件则有着多种结构型式，大体上可分为两类。一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。这种由制动盘和制动钳组成的制动器称为钳盘式制动器。另一类固定元件的金属背板和摩擦片也呈圆盘形，制动盘的全部工作面可同时与摩擦片接触，这种制动器称为全盘式制动器。钳盘式制动器过去

只用作中央制动器，但目前则愈来愈多地被各级轿车和货车用作车轮制动器。全盘式制动器只有少数汽车(主要是重型汽车)采用为车轮制动器。这里只介绍钳盘式制动器。钳盘式制动器又可分为定钳盘式和浮钳盘式两类。

2、定钳盘式制动器。跨置在制动盘1上的制动钳体5固定安装在车桥6上，它不能旋转也不能沿制动盘轴线方向移动，其内的两个活塞2分别位于制动盘1的两侧。制动时，制动油液由制动总泵(制动主缸)经进油口4进入钳体中两个相通的液压腔中，将两侧的制动块3压向与车轮固定连接的制动盘1，从而产生制动。

这种制动器存在着以下缺点：油缸较多，使制动钳结构复杂；油缸分置于制动盘两侧，必须用跨越制动盘的钳内油道或外部油管来连通，这使得制动钳的尺寸过大，难以安装在现代化轿车的轮辋内；热负荷大时，油缸和跨越制动盘的油管或油道中的制动液容易受热汽化；若要兼用于驻车制动，则必须加装一个机械促动的驻车制动钳。

3、浮钳盘式制动器。制动钳体2通过导向销6与车桥7相连，可以相对于制动盘1轴向移动。制动钳体只在制动盘的内侧设置油缸，而外侧的制动块则附装在钳体上。制动时，液压油通过进油口5进入制动油缸，推动活塞4及其上的摩擦块向右移动，并压到制动盘上，并使得油缸连同制动钳体整体沿销钉向左移动，直到制动盘右侧的摩擦块也压到制动盘上夹住制动盘并使其制动。与定钳盘式制动器相反，浮钳盘式制动器轴向和径向尺寸较小，而且制动液受热汽化的机会较少。此外，浮钳盘式制动器在兼充行车和驻车制动器的情况下，只须在行车制动钳油缸附近加装一些用以推动油缸活塞的驻车制动机械传动零件即可。浮钳盘式制动器逐渐取代了定钳盘式制动器。

盘式制动器的特点：

盘式制动器与鼓式制动器相比，有以下优点：一般无摩擦助势作用，因而制动器效能受摩擦系数的影响较小，即效能较稳定；浸水后效能降低较少，而且只须经一两次制动即可恢复正常；在输出制动力矩相同的情况下，尺寸和质量一般较小；制动盘沿厚度方向的热膨胀量极小，不会象制动鼓的热膨胀那样使制动器间隙明显增加而导致制动踏板行程过大；较容易实现间隙自动调整，其他保养修理作业也较简便。对于钳盘式制动器而言，因为制动盘外露，还有散热良好的优点。盘式制动器不足之处是效能较低，故用于液压制动系统时所需制动促动管路压力较高，一般要用伺服装置。

制动器-工作原理

带有停车制动器的盘式制动器

1.制动过程

正常行驶时，制动器中驱动轮糓(即车轮)在轴承的支撑下绕车轴旋转，同时通过变速转换单元(dogshift)将扭矩传递給转子，使其随驱动轮毂旋转。其余组件，如壳体，气室薄膜，隔热盘，内磨擦块，外磨擦块，弹性制动组件，松紧调节器，磨损显示器等组件，均通过前盖和壳体固定在车轴上，形成静止状态。刹车时，气泵的供气进入气室，使气室中的响应薄膜膨胀推动内磨擦块组件，产生磨擦扭矩使转子减速。在磨擦扭矩的作用下变速转换单元(dogshift)响应转子的速度变化，其特殊的曲面斜槽结构在与驱动轮毂上滚柱销的相互运动中带动转子向外磨擦块组件方向移动，直至与外磨擦块接触，使内外磨擦块同时挤压转子，产生更大的磨擦扭矩来实现车轮的制动。这种磨擦扭矩由内外各5片呈360°环状分部的磨擦块来均分，在转子上达到最大的磨擦面积，使制动时磨擦受力平稳有效。

2.弹性制动组件和松紧调节器制动器中气室薄膜组件：

弹性制动组件和松紧调节器形成相互反馈的制动补偿和磨擦间隙调整系统。弹性制动组件的主要功能是起停车制动作用。

2.1.刹车时，隔热盘在气室薄膜膨胀的作用下挤压磨擦块组件，并带动松紧调节器的传动轴向转子方向位移，由于松紧调节器中螺旋棘齿套与数个导向螺旋棘齿间特殊的啮合齿形，当松紧调节器在轴向力的作用下内部离合器合上后，这种特殊的啮合齿形将轴向运动转换为旋转运动，这时其传动轴上的齿轮与相配合的移动滑道组件上齿圈啮合旋转，通过调整移动滑道的滑动斜面来随机调整预先设定的磨擦块与转子间的间隙，使刹车达到适当的松紧程度。

2.2.停车时供气停止，活塞组件中空气压力变小，在弹性制动组件中碟形弹簧弹性力的作用下，弹性制动器中伸出的10根顶杆顶隔热盘，使其向转子方向位移，在隔热盘移动时也同时给出松紧调节器传动轴的轴向位移量，使松紧调节器如2.1节所述产生自动调整磨擦块与转子间隙的作用。同时顶杆也同样通过顶隔热盘来推动磨擦块实行停车时的制动作用。另外，在行驶中如进气压力降至一定值时，弹性制动组件中的顶杆在碟形弹簧的作用下通过顶隔热盘来推动磨擦块实行制动。在制动气压不足时，起补偿制动的保险作用。

3.磨损显示器当制动器中磨擦块磨损时，与磨损显示器传动轴齿轮相啮合的移动滑道组件齿圈和隔热盘带动磨损显示器上传动轴位移，拉动磨损显示器上柱塞帽内缩。根据磨损显示器壳体上的台阶标示，能够在制动器外部便利地观察出磨擦块磨损状态，利于维护和调换磨擦块组件。

4.快速释放阀刹车时，进气压力大推动快速释放阀中膜片盖住排气口，使之不能排气，当进气停止时或气室压力过高时，回气流将膜片抬起，使其快速释放气体，保证制动器的安全性。

制动器-维护

盘式制动器衬块

1．保持钳盘式液压制动器总成特别是制动盘和制动衬片表面的清洁，使整个制动器运用自如，灵活可靠，清洁干净。

2．经常观察油池中制动液的存量，当液面低于标志线时，应及时加入原装牌号清洁的制动液，使其高度高于标志线3~5毫米。绝不允许混加其它牌号的制动液。加完后，应打开放气嘴排气后再固紧使用。

3．定期检查（一般在行驶6000公里以上）制动盘厚度。当制动盘磨损后的厚度小于规定值时必须更换制动盘。

4．在使用中，制动衬片表面不允许沾附油脂或制动液，并定期检查衬片厚度，其厚度小于规定值时，应更换动衬片。

5．总泵、分泵活塞处渗漏油时，必须更换密封圈。应特别注意，新密封圈必须先在制动液中浸泡75小时以上后再换上，不能取来就装配使用。清洗油缸或活塞时，必须使用洒精溶液，不允许用汽油或其它矿物油液。

制动器-发展

盘式制动器检查孔

未来制动器--测控一体化制动控制

测控一体化制动控制系统（SBC）是充满创意的电子控制式制动系统，奔驰公司将把它安装在未来的乘用车上。与奔驰公司创造的ABS、ASR、ESP以及制动辅助系统（BrakeAssist）一脉相承，这种系统将成为提高汽车驾驶安全性的一个新里程碑。

SBC就是使用电子脉冲，将驾驶员的制动命令传递到一个微处理器中，由它同步处理各种不同传感器信号，并根据特定行驶状态计算每一个车轮的最优制动力。这样，当在拐弯或者湿滑路面上制动时，SBC能提供比传统制动系统更好的主动安全性。SBC系统的高压储能及电控阀装置能保证最大制动压力更快产生作用。另外，该系统提供的附加功能能减少驾驶员驾车中的操作强度。如交通拥挤辅助功能：在走走停停的交通状态下，汽车可以在驾驶员松开加速踏板时自动制动。它的柔和停车功能则可以让汽车在城市交通中特别柔和而平顺地停下来。

测控一体化的电控制动系统将随着电控悬架系统的问世而出现。梅赛德斯-奔驰和博世公司已经在这个发展项目上开始进行合作，并以“测控一体化制动控制系统（或者简称为SBC）”为名，进行批量生产。

测控一体化制动控制系统将传统的液力制动系统转变为更强大的机电一体化系统。它的微处理器被集成到车辆的数据网络中，并且能够处理从不同电子控制装置传来的信息。通过这种方法，电子脉冲和传感器信号就可以很快地转换成制动信号，从而给驾驶员带来显著的安全感和舒适感。

制动踏板：电子式代替真空式

在未来测控一体化的电控制动系统中，电子元件将替代当前制动系统中大量使用的机械元件，调压器也不再需要，取而代之的是用传感器来测量制动主缸内的压力以及制动踏板运动的速度，并将这些数据用电子脉冲的形式传送到SBC的处理器中。

为了让驾驶员能够有相似的制动感觉，工程师们开发了一个特别的仿真器，将它连接到前后制动主缸上，用弹簧力和液压力来推动制动踏板。也就是说：在制动过程中，执行元件是完全和系统的其余部分断开的，它只负责记录发出的任何制动命令。只有出现严重错误或12V车辆电池内发生问题时，SBC才会自动使用前后制动主缸，并在制动踏板和前轮制动器之间迅速建立液力联系，以保证车辆安全减速。

控制装置：每个车轮的压力调节器

已将鼓安装到位的鼓式制动器

中心控制装置是电子式液力制动器的中心部分。这是机械学与电子学相互作用并发挥其最大优势的地方--微处理器、软件、传感器、阀门和电动泵联合在一起，以实现高效的动态制动管理：

除了接收制动踏板运动有关的数据外，SBC处理器还接收来自其它电子辅助系统的传感器信号。例如，防抱死系统（ABS）提供的有关轮速信息；EPS接收从转向角度、回转率、横向加速度等传感器传送的有关数据等。传动系控制装置最后使用数据通道与当前驾驶状态进行通信。这种高度复杂的计算结果将产生快速制动指令，从而保证与特定驾驶状况相适应的最佳减速度和行驶稳定性。由于SBC分别计算了每个车轮所需的制动力，因此制动系统便能够非常精确地控制制动器。

高压储能器容纳了可以在14～16kPa压力下进入制动系统的制动液。SBC处理器调节这个压力并控制与储能器相连的电动泵。这就保证了比传统制动系统更短的响应时间。另外一个优点就是即使在发动机关闭时，依然可以有全额的制动力。

液压装置主要包括4个所谓的“轮压调节器”。它们产生所需的制动压力并把它传递到制动器。这样，可以响应微处理器的约束指令，使得每个车轮都能分别平稳减速以达到最好的行驶稳定性和最优的减速度。这些过程均由安装在轮压调节器中的压力传感器来监控。

紧急制动：制动距离可以减少3%

SBC系统最重要的性能特点是在压力形成过程中，它具有极高的动态特征，并使用高灵敏度的传感器精确监控驾驶员与车辆的动作。以紧急制动为例，SBC可以通过加速器识别驾驶员施加在制动踏板上的动作，以此作为紧急制动的线索，并迅速作出响应：在高压储能器的协助下，SBC系统提高制动线路中的压力，并迅速将制动钳压向制动盘，让它们快速抓住驾驶员踩下制动踏板的瞬间。其结果就是：装备SBC的运动型车在120km/h的速度下制动，其制动距离比装备传统制动系统的车型减少了大约3%。

在电子液压技术的帮助下，制动辅助系统的性能也得到了进一步提高。当这个系统执行制动命令、实现自动紧急停车时，迅速产生的制动压力和车轮制动器的自动预装可以缩短制动距离。

行驶稳定性：精确制动脉冲保证EPS优良性能

SBC不仅是在紧急制动时体现其价值，其它关键情况也同样。例如，在突然转向的危险情况下，SBC系统会与电子稳定程序（ESP）相互作用，通过向各个车轮发出精确的制动脉冲以及/或者减小发动机转速，来保证车辆在突然转向过程中的安全性。SBC在此显示了强大的动态性和精确性。正是由于有来自SBC高压储能器更快、更精确的制动脉冲，ESP才能在车辆即将脱离行驶轨道时，及时、平稳将其稳定下来。

试验表明，在SBC的参与下，ESP可以通过快速、精确的制动脉冲工作更加有效，并能显著地减少汽车的突然转向。同时，驾驶员的转向压力随之减少。有了SBC和EPS，驾驶员在控制行驶中的汽车时就可以减少很多困难。

弯道制动：可变制动力分配更为安全

未将鼓安装到位的鼓式制动器

传统制动系统通常给内、外侧车轮以相同的制动压力，而SBC提供了根据情况合适分配制动力的可能性。因此，系统会自动增加外侧车轮的制动压力。因为外侧车轮承受较高的垂直载荷允许传递更大的制动力。同时，内侧车轮的制动力会减少，以产生弯道时所需的较高回转力。其结果是产生更稳定的制动行为及最优的减速值。

尽管有了创新的测控一体化制动控制系统，设计工程师们依然坚持前、后车轴可变制动力控制的原理。他们设计的系统工作方式是，在从高速慢下来的时候，大部分制动力继续作用在前轴上，这避免了潜在而危险的后轴制动抱死。在低速或部分制动时，系统会自动增加后轴分配的制动力，以改进制动系统的响应，并使前后制动片的磨损更均匀。

舒适性：ABS运作中无制动踏板振动

SBC踏板在制动系统中的分离式设计和采用机电一体化的均衡压力控制均提高了制动的舒适性，特别是在急剧减速或ABS系统运作的时候。ABS运作中常有的制动踏板振动将不再发生。通过在驾驶模拟器的研究表明，几乎2/3的驾驶员在ABS运动时开始感到震惊：不敢再增加制动力，甚至把脚从制动踏板上挪开一会，这样将使他们的汽车的制动距离加长。驾驶模拟器中的实验表明，在冰雪覆盖的路面上，车辆在60km/h的速度制动时，ABS将使制动距离平均加长2.10m。

SBC附加功能：支持系统减缓驾驶疲劳

SBC中被称为柔顺停车的功能。由于机电一体化高精度的压力控制，使得车辆在红绿灯前频繁减速时，能温和而平滑停止。

在湿滑路面上，系统将按固定时间间隔产生短制动脉冲，保证弄干制动盘片上的水膜，使SBC在最佳效能下工作。这种自动干燥制动盘功能在汽车风挡玻璃雨刷工作时，会以固定的间隔时间被激活。驾驶员甚至感觉不到这些超精确的制动脉冲。

SBC系统还有一种称为交通阻塞辅助系统的功能。它能在汽车静止时被巡航控制杆激活，好处是在停停走走的交通状态下，驾驶员只需要控制加速踏板，右脚一旦离开加速踏板，SBC就会减慢车速并以稳定的速度将车停下。交通阻塞辅助系统可以持续工作到车速达60km/h时，而在高速时它会被自动切断。

在斜坡行驶时，SBC的起步辅助功能可以防止汽车向后或向前滚动。驾驶员只需迅速而急剧地踩下制动踏板，便可激活起步辅助功能。如果驾驶员加速，起步辅助功能会松开制动，使汽车平滑起步。

未来：SBC为自动导航系统铺路

电子技术在制动系统中的出现为工程师们带来了崭新而前景无限的机会，它不仅只限于改善汽车的安全性和舒适性。因为SBC，他们在实现长期目标上又前进了一大步。也就是说，借助于摄影机、近距雷达和先进的遥控导航系统，SBC可以使未来的汽车沿着道路自动行驶。
