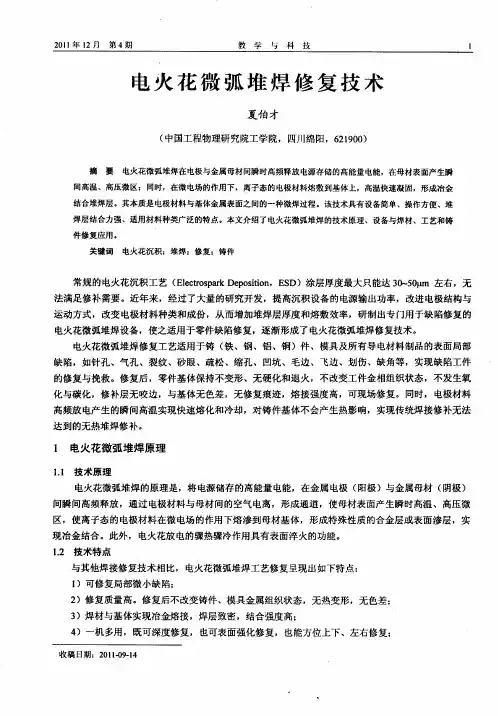

电火花微弧堆焊修复技术
２ｉ年 ｌ ０ｌ ２月 第 ４期
教
学
与
科
技
３
电火花微弧堆焊 ’备的最基本部件是脉冲 电源和电极振动和转动装置两部分，前者提供瞬时放 电 攻
能量 ，后 者使 电极 振动 和旋 转并 周 期地接 触工件 。新型 设备 采用绝 缘栅双 极 晶体管 Ｉ Ｔ 控 制 设备 的 ＧＢ
充放 电过程，Ｉ Ｂ Ｇ Ｔ开关元件具有 良好的导通特性，且容易实现向高电压、大电流和高频率扩展，以此 提高设备沉积功率及脉冲频率 ，改善稳定性【。另外，由于采用旋转电极，且每次放电的脉冲能量一 ２ 】
了国内外几种 电火花堆焊设备电源的主要技术参数 ，Ｄ ｐ 系列配备的焊枪规格与性能见表２ ｅｏ 。
２２堆焊 焊材 ． 根据 使用 目的不 同 ，可 以选用 不 同成分 、现 状和 尺寸 的电极耗 材 ，表 ３是 Ｔｃｎ Ｃ ａ 公司堆 焊修 ｅｈｏ ｏｔ 复配 备 的专用 电极 【。 ｌ Ｊ
Ｉ ）可修复局部微小缺陷；
２ ）修 复质 量 高 。修 复 后不 改变铸件 、模 具金 属 组织状 态 ，无热 变形 ，无色 差 ： ３ ）焊 材 与基 体实现 冶 金熔接 ，焊层 致 密 ，结合 强度高 ；
４ ）一机多用 ，既可深度修复，也可表面强化修复，也能方位上下、左右修复；
收稿 日期：２ １－９ １ ０ １０ ．４
缺陷，如针孔、气孔、裂纹、砂眼、疏松 、缩孔、凹坑 、毛边、飞边、划伤 、缺角等 ，实现缺 陷工件
的修复 与挽 救 。修 复后 ，零 件基 体保 持不 变形 、无 硬化 和 退火 ，不 改变 工件 金相 组织 状态 ，不 发 生氧
化与碳化，修补层无咬边 ，与基体无色差 ，无修复痕迹 ，熔接强度高，可现场修 复。同时，电极材料
堆焊讲义完整版资料
堆
焊 合 金 钴基合金
低合金钢 钴基、镍基合金
高合金铸铁
碳化物 高合金锰钢 钴基合金 钴基合金 钴基、镍基合金
堆焊合金的选择原则
使用要求 经济性
工艺
选择堆焊合金的步骤
分析工作条件
堆焊层的要求
选择堆焊合金、堆焊方法
分析堆焊合金与基材的相容性
实验分析
确定最后方案ຫໍສະໝຸດ 堆焊金属合金化 合金的过渡形式
铜基合金
青铜
铝青铜强度高，耐腐蚀、耐金属间磨损，常用于堆
焊轴承、齿轮、蜗轮及耐海水腐蚀工件，如水泵、 阀门、船舶螺旋桨等 锡青铜有一定强度，塑性好，能承受较大的冲击载 荷，减摩性优良，常用于堆焊轴承、轴瓦、蜗轮、 低压阀门及船舶螺旋桨等
铜基合金缺点
铜合金耐磨粒磨损和耐高温蠕变的能力差，且受硫
熔炼→浇注后破碎（呈 不规则粒状）或熔炼→ 离心法分离（呈球状）
混合→压块→烧结→破 碎（呈不规则粒状）或 混合→制球→烧结（呈 球状）
碳化物应用
石油钻井 冶金、矿山
工 作 条 件 高应力金属间磨损 低应力金属间磨损 金属间磨损+腐蚀或氧化 低应力磨料磨损、冲击浸蚀、磨料 浸蚀 低应力严重磨料磨损，切割刃 严重冲击 严重冲击+腐蚀+氧化 高温下金属间磨损 热稳定性，高温蠕变强度（540℃）
拉弗斯相
钴基合金
耐蚀性
耐热性 抗黏着磨损
经济性
镍基合金
Ni-Cr-B-Si系
Ni-Cr-Mo-W
Ni-Cr-Mo-C
Ni-Mo-F（Ni-20Mo-20Fe）
铜基合金
分类
青铜
特性
Cu-Sn Cu-Al Cu-Si
ESD培训作业指导书
ESD培训作业指导书一、背景介绍静电放电（Electrostatic Discharge，简称ESD）是指由于电荷的积累和电荷之间的电势差引起的突然放电现象。
在现代电子设备的制造、运输、安装和使用过程中，ESD可能会对电子元器件造成损坏，导致设备故障或性能下降。
为了避免这种情况的发生，ESD培训成为必要的工作。
二、培训目的本次ESD培训的目的是为了提高员工对ESD的认识和理解，掌握正确的防护措施，减少ESD对电子设备的影响，提高产品质量和工作效率。
三、培训内容1. 静电基础知识- 静电的定义和形成原因- 静电的危害及其影响范围- 静电的传导和放电方式2. ESD防护措施- ESD防护区域的建立和标识- ESD防护设备的选择和使用- ESD防护服的佩戴和保养- ESD防护工具和器材的使用注意事项3. ESD防护操作规程- 静电敏感元器件的处理和存储- ESD防护工作台的使用方法- ESD防护地线的连接和测试- ESD防护操作中的常见错误和应对措施4. ESD事故处理- ESD事故的定义和分类- ESD事故的处理流程和责任分工- ESD事故的记录和分析- ESD事故后的改进措施和总结四、培训方式本次ESD培训将采用以下方式进行：1. 理论讲解：通过PPT和视频等形式，详细讲解ESD的基础知识、防护措施和操作规程。
2. 实践演示：在培训现场设置ESD防护区域和工作台，进行实际操作演示，让员工亲身体验ESD防护的重要性。
3. 互动讨论：培训过程中鼓励员工提问和分享自己的经验，促进交流和学习。
五、培训评估为了确保培训效果，将进行培训评估，评估内容包括：1. 培训前的知识测试：通过选择题和简答题等形式，测试员工对ESD的基础知识的掌握情况。
2. 培训后的实操测试：要求员工在实际操作中正确使用ESD防护设备和工具，检验其掌握程度。
3. 培训效果调查：通过问卷调查的方式，了解员工对培训内容和方式的满意度，收集改进建议。
数控电火花机床维修手册
数控电火花机床维修手册一、引言数控电火花机床是一种高精度的加工设备，广泛应用于模具制造、精密零件加工等领域。
然而，在长时间的使用过程中，由于各种原因可能出现故障或需要维修。
本手册旨在为数控电火花机床的维修工作提供指导和参考，以便更好地保持和恢复其正常运行状态。
二、数控电火花机床基本概述数控电火花机床是利用电脉冲放电原理进行金属加工的机械设备。
其结构主要包括主轴、放电电极、工作台等。
通过控制电脉冲的频率、幅值和工作台的移动，实现对金属材料的精密加工。
三、常见故障及处理方法1. 机床无法启动：- 检查电源连接是否良好；- 检查控制系统是否出现故障；- 检查主轴、放电电极等部件是否正常。
2. 放电电极磨损过快：- 检查电流设置是否合理；- 检查电极材料的质量和选择是否正确；- 检查工作台的定位和移动是否平稳。
3. 切割效果不佳：- 检查电脉冲参数的调整是否合适；- 检查工作台的平整度和调整精度是否达标；- 检查放电电极与工作件的距离是否适当。
4. 控制系统故障：- 检查控制系统的电路连接是否松动；- 检查控制系统的软件设置是否正确；- 检查主板和驱动器是否正常工作。
四、数控电火花机床维护保养1. 清洁维护：- 定期清理机床表面的灰尘和污垢；- 清洁和润滑滑轨及滚珠丝杠；- 检查冷却系统和过滤器的清洁度。
2. 零部件更换：- 定期检查主轴、放电电极、滑块等零部件的磨损情况，及时更换； - 检查电缆和连接器的接触是否良好，如有问题及时更换。
3. 软件升级：- 定期关注数控电火花机床厂家发布的软件升级通知；- 根据实际需求，及时升级控制系统软件。
五、安全注意事项1. 在进行数控电火花机床维修时，务必切断电源，并采取可靠的控制电源误操作的措施。
2. 维修人员应经过相关培训并持证上岗，熟悉机床的操作和维修流程。
3. 对于需要更换的零部件，应选择原装备件或合格的替代品，并按照规定的更换流程进行操作。
4. 维修记录和操作日志应进行详细记录，包括故障现象、处理方法和更换零部件的具体情况。
ESD培训作业指导书
ESD培训作业指导书一、背景介绍静电放电（Electrostatic Discharge，简称ESD）是指由于静电累积导致电荷突然释放的现象。
在电子设备制造、半导体工业、医疗器械等领域，ESD可能对产品质量和可靠性产生严重影响。
因此，为了提高员工对ESD的认识和应对能力，本次培训将重点介绍ESD的基本知识、防护措施以及应急处理方法。
二、培训目标1. 了解ESD的基本概念和原理；2. 掌握ESD对电子设备和产品的危害；3. 熟悉ESD防护措施和防护装备的使用方法；4. 学习ESD应急处理方法；5. 提高员工对ESD的意识和应对能力。
三、培训内容1. ESD基本概念和原理1.1 静电的定义和特点静电是指物体表面带有的电荷，其特点是不流动且容易积累。
静电的形成主要与物体的摩擦、分离以及电场作用有关。
1.2 ESD的定义和原理ESD指的是由于静电累积导致电荷突然释放的现象。
当两个物体之间的电荷差异达到一定程度时，静电放电会发生，从而产生高能量的电磁波和电流，对电子设备和产品造成损害。
2. ESD对电子设备和产品的危害2.1 ESD对电子设备的影响ESD可能导致电子设备的功能失效、性能降低甚至损坏。
特别是对于集成电路、微处理器等高灵敏度的电子元件，ESD的危害更为严重。
2.2 ESD对产品的影响ESD可能导致产品的外观缺陷、功能异常以及寿命缩短。
在某些行业，如医疗器械和航空航天，ESD还可能对人身安全产生直接威胁。
3. ESD防护措施和防护装备的使用方法3.1 ESD防护措施- 建立ESD防护区域：在生产和实验环境中设置专门的ESD防护区域，限制静电放电的发生。
- 使用ESD防护设备：如静电消除器、防静电地板、防静电工作台等，有效降低静电的积累和释放。
- 采用ESD防护材料：如防静电包装袋、防静电手套、防静电服装等，减少ESD对产品的影响。
3.2 防护装备的使用方法- 静电消除器：使用前应确认消除器的工作状态正常，操作时将消除器靠近需要消除静电的物体，并按照说明书操作。

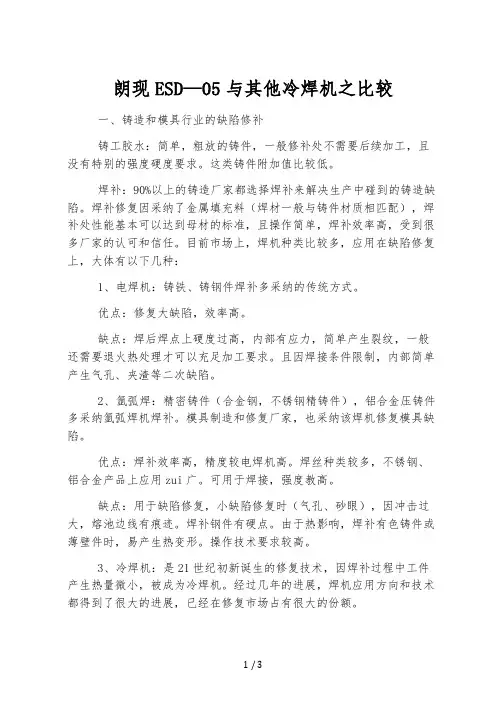

朗现ESD-05与其他冷焊机之比较
