接触器和继电器的区别全解
继电器与接触器的区别与不同
继电器与接触器的区别与不同其实继电器和接触器在本质上是没有太大区别的，是同样的东西，但是在一些细节参数上存在区别。
而接触器可以看作是继电器的一种。
下面和大家分享一下，继电器和接触器的异同之处。
1 继电器和接触器的相同之处继电器和接触器的工作原理相同，都是由线圈、铁芯、衔铁以及触点构成的，线圈为输入一侧，触点为输出一侧。
通过小电流可以实现控制大电流的目的，即实现弱电控制强电的目的。
都用在工业控制、自动化控制、新能源汽车中。
2 继电器和接触器的区别继电器和接触器在细节参数上存在一些区别，主要体现在带载能力、灭弧装置以及用途上。
带载能力的区别。
普通意义上，继电器触点的过电流能力、带负载能力都相对较小；而接触器的带载能力则较强，过电流能力更大。
灭弧装置上的区别。
由于继电器的带载能力较小，过电流不大，在触点分断时所产生的电弧不大，一般没有灭弧装置。
而接触器的带载能力较强，过电流能力较大，在触点分断时所产生的电弧较为严重，为了抑制电弧，会增加灭弧装置，如磁吸、真空腔等。
用途上的区别。
继电器的触点一般为多组，即有常开点又有常闭点，可以实现多组负载的同时控制，因而在工业、自动化行业中应用比较多。
而接触器多为单触点的形式，主要用在新能源汽车、电力电子行业。
继电器和接触器没有明显的区别，由于本质上都是同样的东西，只是把带载能力较强的称作接触器。
随着新能源汽车的兴起，高压直流接触器的需求越来越大，一台电动汽车上会用到主正、主副、预充在内的5只接触器，由于峰值电流较大，新能源汽车的接触器都会做电弧抑制考虑，比较常见的做法是抽真空、加磁吸装置。
所以，在使用时为了达到良好的灭弧效果，触点会有正负之分。
新能源汽车的兴起，将直流高压接触器带入了一个高速发展的时代，在过电流能力、温升以及电弧抑制上将会带来更大的突破。

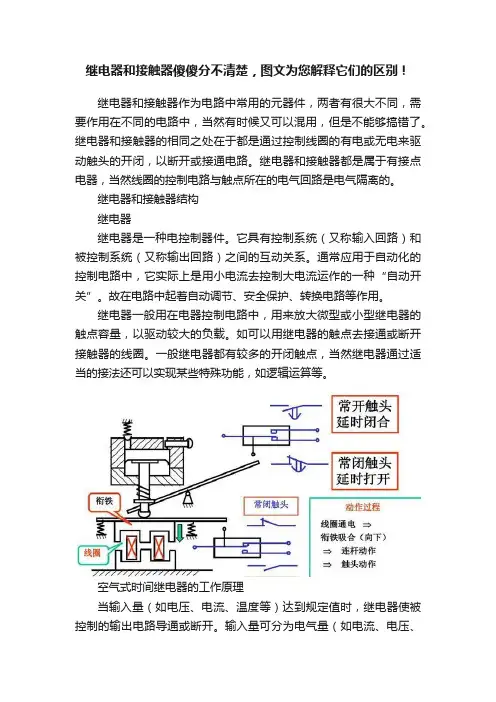

继电器和接触器傻傻分不清楚，图文为您解释它们的区别！
继电器和接触器傻傻分不清楚，图文为您解释它们的区别！继电器和接触器作为电路中常用的元器件，两者有很大不同，需要作用在不同的电路中，当然有时候又可以混用，但是不能够搞错了。
继电器和接触器的相同之处在于都是通过控制线圈的有电或无电来驱动触头的开闭，以断开或接通电路。
继电器和接触器都是属于有接点电器，当然线圈的控制电路与触点所在的电气回路是电气隔离的。
继电器和接触器结构继电器继电器是一种电控制器件。
它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。
通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器一般用在电器控制电路中，用来放大微型或小型继电器的触点容量，以驱动较大的负载。
如可以用继电器的触点去接通或断开接触器的线圈。
一般继电器都有较多的开闭触点，当然继电器通过适当的接法还可以实现某些特殊功能，如逻辑运算等。
空气式时间继电器的工作原理当输入量（如电压、电流、温度等）达到规定值时，继电器使被控制的输出电路导通或断开。
输入量可分为电气量（如电流、电压、频率、功率等）及非电气量（如温度、压力、速度等）两大类。
接触器接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可能带有连锁接点以表示主触头的开闭状态。
接触器利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开;常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合;常开触头断开。
继电器和接触器的区别继电器和接触器的本质区别就是承受的载荷不同，电流容量大的是接触器，小的是继电器，还有区别使用在主回路的用接触器，控制回路用继电器。
接触器,断路器,继电器 三者的区别
用它实际控 制电机的开 、停
这要在线路的出 口安装断路器，当电机出 现问题时及时跳闸，
用继电器组成5分钟 延时电路
事故 不能 跳闸
控制单一 适合频繁 设备 动作
大
用在一次回路中
2. 继电器，接触器应该说 是同一类型的器件，但是因为承 受的电流不同，被运用在不同的
二、流程图 控制 在电机的电源入口处串入接 接触器 控制
接触器则根据不同 的启动信号，接通 事故 线圈以后来控制电 不能 机的工作 跳闸
控制单一 适合频繁 设备 动作
事故 能否 跳闸
可 以 通 过 大 断路器起到了保护 事故 电流 电气过电流、过电 能跳 压等作用 闸 继电器比较 小不能直接 拖动大的负 载; 接触器工作 的电流比较 大电压比较 高,一般用于 强电;
能控制单 一设备/ 又可控制 多个设备 能控制单 一设备， 又可控制 多个设备
适合/不 适合频繁 动作 不适合频 繁动作
接触器,断路器,继电器 三者的区别
一、接触器，继电器、断路器是电动机控制回路中的三大件
用 在 主 触点大小 用在一次回路中 / 用 电路系 在二次回路中 统上/辅 助电路 上的 大 用在一次回路中 断路器 断路器就是通常说的自动 用 在 主 电 路 系 开关，是一种开关器件，它具有 统上 分断负载电流的作用 。 继电器 1. 通过控制线圈的有电或无电 辅 助 电 来驱动触头的开闭，以断开或接通电 路上的 路。 2. 继电器，接触器应该说是同 一类型的器件，但是因为承受的电流 接触器 1. 通过控制线圈的有电或 用 在 主 无电来驱动触头的开闭，以断开 电 路 系 统上 或接通电路。 小 用在二次回路中 可以通过大 电流/可以通 过小电流 作用
接触器和继电器的区别
有些用户来电说交流接触器经常烧毁触点，但不知道该不该换成固态继电器来延长寿命，那今天就给大家简单介绍下他们之间的区别
区别：1.接触器可以过大电流，一般直接带负载。
继电器只能过小电流，一般用来驱动接触器或用在控制回路。
2.接触器有灭弧功能，断电器没得。
也就是说接触器用在主电路多，继电器只是作为扩充触头用的多。
3.继电器的主要作用是信号检测、传递、变换或处理用的，它通断的电路电流通常较小，一般用在控制电路里，控制弱信号。
接触器主要作用是用来接通或断开主电路的。
4.继电器可以对各种电量或非电量的变化作出反应,而接触器只有在一定的电压信号下动作.
5.继电器用于切换小电流的控制电路,而接触器则用来控制大电流电路,因此,继电器触头容量较小(不大于5A),且无灭弧装置.
继电器的主要优点是在触点闭合的时候不易产生弧光，做接触器的主触头比较好。
但是在控制中，它没有辅助触点，由它搭控制电路不好搭。
如果要
真的需要换成继电器的话注意一下固态继电器选型的时候多放些余量
资料来源。

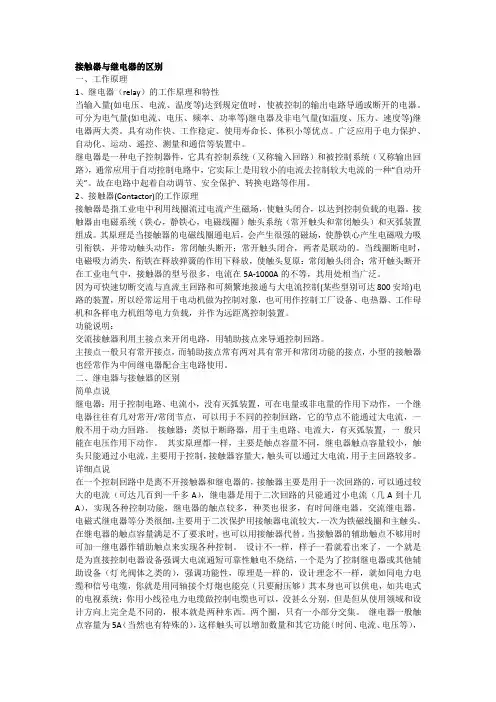

接触器与继电器的区别
接触器与继电器的区别一、工作原理1、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
2、接触器(Contactor)的工作原理接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。
因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象，也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载，并作为远距离控制装置。
功能说明：交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
二、继电器与接触器的区别简单点说继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作，一个继电器往往有几对常开/常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路。
继电器和接触器的区别
继电器和接触器的区别电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢？区别的方法就是看它们具体的用途了。
区别在于两者作用不同，接触器作开关起通断用。
继电器对负载作保护，类似以前保险丝。
接触器的线圈是接于低压设备的控制回路中，当线圈两端电压达到额定值的70%以上时，使铁心磁饱和吸合衔铁，同时带动其主触点接通主电源至电气设备，当接触器的线圈失电后衔铁释放，主触点断开切断设备主电源。
继电器的线圈根据直流、交流、电流、电压的不同接于相应的回路中，当满足线圈吸合的条件时，吸合衔铁，带动其常开常闭接点相应动作，在回路中起到不同的作用，有些继电器可长期带电，有些则不能，所以回路中有些继电器即便失电也不会造成电气设备的停运，而有些继电器即便得电业不会造成设备的启动运转。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
接触器主要作用是用来接通或断开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。
即将继电器作为接触器使用。
但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。
这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器了。
继电器, 接触器。
继电器跟接触器的区别
继电器跟接触器的区别 继电器和接触器都是电磁式开关电器，但前者属于⼯作在控制回路中的开关电器，⽽后者属于⼯作在主回路中的开关电器。
下⾯是店铺为你整理的继电器跟接触器的区别，供⼤家阅览! 继电器跟接触器的区别篇⼀ ⼀、我们先看两者的共同特征： 1、第⼀个概念，叫做转换深度式中的叫做断开或者截⽌时的电阻，叫做接通或者导通时的电阻，h 叫做转换深度对于有触点的开关电器，;对于⽆触点的电器， 正是由于有触点的开关电器，它的转换深度⽐较⾼，从⽽保证在接通电路时，开关电器的执⾏电流电能损耗⼩，对被控电路的影响也⼩;断开电路时，有触点的开关电器，其执⾏电路ide电阻⾮常⾼，从⽽可以保证电器的耐压⽔平。
相⽐之下，⽆触点电器在开断后，它不会产⽣电弧。
但⽆触点电器的转换深度⽐较低，因此其损耗较⼤，且发热相对要严重得多。
2、第⼆个概念，关于电磁式电器的结构电磁式电器的结构包括触头部件、操动系统和线圈等部件，还有灭弧系统及部件。
电磁式电器分为三类，有电压继电器、电流继电器和其它专门功能的继电器(例如温度继电器、时间继电器和热继电器等等)。
接触器也具有这些结构特征。
简单描述： (1)当电磁式继电器的激磁线圈通电后，激磁线圈电流逐渐增加并在电磁系统中产⽣磁通，其中衔铁与铁⼼之间⽓隙中的磁通将作⽤于衔铁。
随着⼯作磁通逐渐增加，作⽤于衔铁上的电磁吸⼒(转矩)也越来越⼤。
当电磁吸⼒⼤于系统反⼒时，衔铁将绕其转动轴转动带动其执⾏部分(触头系统)的动触头C0运动，从⽽实现常开触头和常闭触头变位。
(2)激磁线圈断电后，激磁线圈电流逐渐减⼩，电磁系统中的磁通也逐渐降低，⼯作⽓隙磁通也随之降低，作⽤于衔铁上的电磁吸⼒越来越⼩。
当电磁吸⼒⼩于衔铁反⼒时，衔铁在系统反⼒的作⽤下开始向其初始位置返回，带动动触点C0向其初始位置运动，直⾄常开触点和常闭触头复位。
3、第三个概念，叫做电磁式电器的返回特性 返回系数是电磁式继电器共同具有的特性，它反应了电器的继电特性明显程度。
浅谈继电器和接触器的区别
继电器是用于控制回路的，一个继电器往往有几对常开/常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；
接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。
继电器一般是用在控制电路是的,而接触器则是用在主电路上的
继电器上面有一个开关把柄上面个下面有3个接线桩,继电器和接触器原理是一样的,只是接触器工作的电流比较大电压比较高,一般用于强电;继电器比较小不能直接拖动大的负载;3者的区分比较容易的继电器只有上下3个接线桩和中间一个把柄,继电器和接触器差不多,接触器一般比继电器大,接触器的接线桩有上下3个是大的其他的比较小,继电器者都是一样大的,还有继电器有可能是透明的,接触器者没;如果是很大的老式的接触器有可能上面有陶瓷的盖子.
简单的讲:继电器一般是用在控制电路是的,而继电器则是用在主电路上的。
接触器和继电器的区别
一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。
控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。
继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。
三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。
2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。
继电器的触点数是成对设计，且没有辅助触点的。
3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。
接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。
4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。
5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。
继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。
6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。
超赞!关于继电器和接触器的详解
超赞!关于继电器和接触器的详解继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种'自动开关'。
故在电路中起着自动调节、安全保护、转换电路等作用。
继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。
同时在长方框内或长方框旁标上继电器的文字符号'J'。
接触器接触器的工作原理就是通过控制接在控制电路的辅助触点的通断来控制接在主电路的主触点的通断以达到控制电路的要求。
因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制。
是自动控制系统中的重要元件之一。
继电器和接触器的区别继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断的电路电流通常较小，即一般用在控制电路(与'主电路'对比)。
接触器主要作用是用来接通或断开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩(因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头)。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用的电器来作为通断主电路的器件。
即将继电器作为接触器使用。
但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。
这时，可以选择某个原来作为接触器使用的电器来作为该控制电路的通断用，这个接触器在这个场合的作用就是继电器了。
继电器与接触器的区别
继电器：用于控制电路、电流小，没有灭弧装置，可在电量或非电量的作用下动作。
接触器：用于主电路、电流大，有灭弧装置，一般只能在电压作用下动作。
其实原理都一样，主要是触点容量不同，继电器触点容量较小，触头只能通过小电流，主要用于控制，接触器容量大，触头可以通过大电流，用于主回路较多。
接触器与继电器的区别: 接触器原理与电压继电器相同，只是接触器控制的负载功率较大，故体积也较大。
交流接触器广泛用作电力的开断和控制电路。
一、继电器（relay）的工作原理和特性当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
请问继电器和接触器的区别在哪里
请问继电器和接触器的区别在哪里
继电器和接触器都是电气控制元件，它们在控制电路中都担当着重要的作用，但它们之间还是存在一些不同之处的，本文将从以下几个方面来阐述继电器和接触器的区别。
1. 功能不同
继电器的主要功能是将低电压的控制信号转化为高电压的输出信号，常用于电路的开关控制和自动化控制系统。
而接触器则除了有继电器的基本功能外，还可以承载较大的电流负载，因此接触器常用于电力系统的控制和保护。
2. 承载电流不同
由于继电器一般承载的电流比较小，因此它在控制电路中的用途比较广泛，通常被用作较小功率的开关控制。
而接触器则承载的电流比继电器大得多，可以承受较大功率的负载。
3. 结构不同
继电器和接触器在结构上也略有不同。
继电器通常只含有一个开关触点，而接触器则通常包含多个开关触点，能够实现更加复杂的控制逻辑。
4. 外形尺寸不同
继电器和接触器的外形尺寸也有所不同。
由于继电器的功能比较单一，因此它的体积较小，安装方便。
而接触器由于含有多个开关触点，其体积就比较大，需要空间较大的控制柜来容纳。
5. 价格不同
由于继电器和接触器的功能、承载能力、结构等方面存在一定差异，所以它们的价格也存在着明显的差距。
继电器的价格相对较低，常用于低压设备控制，而接触器的价格则相对较高，常用于高压电力系统控制。
以上是继电器和接触器的几个明显区别，它们在电气控制中的用途虽然互有重叠但也各具特点，需要根据具体的应用需求来选择。
接触器与继电器原理区别及应用
接触器与继电器原理区别及应用
接触器和继电器是控制电气设备的常见元件，它们在原理和应用方面有一些区别。
一、原理区别：
1.接触器的工作原理：
接触器是一种电动机械开关，其工作原理是通过电磁力控制触点的闭合和断开。
当通过电磁激励器产生的电磁力足够大时，会吸引触点闭合，当电磁激励器停止激励或者电源断电时，触点会打开。
2.继电器的工作原理：
继电器也是一种电动机械开关，其工作原理是通过电流和磁场的相互作用来控制触点的闭合和断开。
当继电器的激励线圈通电时，产生的磁场会吸引触点闭合，当激励线圈停止通电或电源断电时，触点会打开。
二、应用区别：
1.接触器的应用：
接触器通常用于控制大功率的电气设备或电机，如电动机、空调、照明系统等。
接触器的触点材料是银合金，能够承受较大的电流和电压。
因此，接触器常用于需要长时间稳定工作，并且需要经常开关负载的场合。
2.继电器的应用：
继电器通常用于控制小功率的电气设备或电路，如自动控制系统、电子设备等。
继电器的触点材料是钨合金，通常适用于需要更快速开关，但
不要求承受大电流和大电压的场合。
继电器的小型化和高可靠性使其在电子设备中得到广泛应用。
总之，接触器适用于需要长时间稳定工作并且需要经常开关负载的场合，而继电器适用于需要较快速开关小功率电气设备或电路的场合。
综上所述，接触器和继电器在原理和应用方面有一些区别。
接触器通过电磁力来控制触点的开关状态，适用于控制大功率电气设备；继电器通过电流和磁场相互作用来控制触点的开关状态，适用于控制小功率电气设备或电路。
接触器与继电器的区别
接触器与继电器的区别一、结构区别：1、接触器由触头装置、传动装置及灭弧装置组成，而继电器一般不带灭弧装置。
2、接触器有主触头和辅助触头之分，主触头较大，有多种接触形式，辅助触头比较小,多为点接触;而继电器只有一种触头,采用点接触形式，且较小。
3、继电器一般重量轻、体积小，接触器一般比继电器大，有的还非常笨重。
4、接触器的传动装置无论是电磁式、电空式或液压式，其输入量只能是电量；而继电器的传动装置有两种：电磁式和机械式，也决定了继电器的输入量非常广泛，可以是电量，也可以是非电量。
二、工作原理区别1、电磁式接触器与电磁式继电器工作原理类似，都是电磁线圈通电带动触点进行分、合动作。
2、机械式继电器则与电空式或液压式接触器工作原理完全不同，机械式继电器是通过压力、温度、速度、光、声、热等各种物理量，转换成对控制电路的通断控制；电空式和液压式接触器是利用电量控制压缩空气或高压液体带动触头动作，以实现对负载电路的通断控制。
三、用途区别：1、接触器由于有主触点和灭弧罩，且主触点容量较大、通断能力强，因此接触器主触点是用来断开和接通主电路、辅助电路或大容量的控制电路，触头工作电压通常是380V及以上；而继电器触点容量相对较小，只应用在控制回路和保护回路中，起控制和保护作用，触头通常工作在220V以下。
2、接触器通断能力较强，可以带电机负载，而同样电流的继电器则不能带电机负载。
四、作用区别：1、交流接触器主要用作开关元件以控制电机等负载的大电路中；继电器作为电路控制元件，具有承上启下的功能，以低电压控制高电压、小电流控制大电流。
2、在接点容量和数量不足时，继电器具有扩容的作用。
3、继电器可利用电压、电流、温度、压力、速度等信号源作为电气保护；接触器只具有一定的失压保护功能。
继电器和接触器有什么区别
电磁继电器和接触器本质上是一样的，都是通过弱电控制强电。
区别之处主要是负载功率以及产品结构。
在控制负载上，接触器控制的负载功率普遍比继电器大，对于感性负载的切断能力也要更强。
但是随着继电器在新能源行业的应用，比如光伏逆变器和充电机充电桩，继电器能切换的负载功率也在不断提升，它们之间在控制负载上的界限也逐渐模糊。
目前市场上继电器可以切断的负载最大达到200A 920VAC，用于工业光伏逆变器。
也有一些继电器替换接触器的应用。
在产品结构上，接触器多采用直动式结构，体积较大。
使用弹力较大的弹簧提供复原力，触点分断能力较强。
接点间隙一般都超过3mm，并配有灭弧室或者灭弧机构加强灭弧。
而继电器一般使用转动式或者桥式结构，产品体积较小（工业产品功能越来越齐全，电路板的元器件排布越来越密集，对于元器件的体积要求也越来越高，继电器的优势在此体现出来），触点间隙也相对较小，其中，信号继电器不管是体积还是触点间隙算是小到了极致。
继电器一般采用合金簧片或者不锈钢弹片提供复原力，工业继电器适应小拉簧的情况也不在少数，触点分断能力相对较差。
至于继电器的用途，电磁继电器就像一个电路自动开关，。
小到电路控制信号如信号灯指示灯，毫安级电路控制；大一点家用电器几安培十几安培的电路通断；再大一点工业用品几十安培上百安培的电路通断，再往大就是新能源的应用，大至200安培的负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器个接触器的区别
电磁式的继电器和接触器，它们的工作原理应该说是一样的。
有时就是同一个器件，用在这个电路作为接触器，用到另外一个电路又作为继电器使用。
如何区别呢？区别的方法就是看它们具体的用途了。
继电器的主要作用则是起信号检测、传递、变换或处理用的，它通断
的电路电流通常较小，即一般用在控制电路（与“主电路”对比）。
接触器主要作用是用来接通或断开主电路的。
所谓主电路是指一个电路工作与否是由该电路是否接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
因此，就如一楼的朋友说的，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。
如果某个主电路工作电流较小，这时完全可以采用通常作为继电器用
的电器来作为通断主电路的器件。
即将继电器作为接触器使用。
但若某个主电路工作电流非常大，以至于使用通断主电路的接触器容量非
常大，要使这样的接触器工作的电流也非常大，也就是说它的控制电路中流过的电流非常大，用普通的继电器难以通断其控制电路。
这时，
可以选择某个原来作为接触器使用的电器来作为该控制电路的通断
用，这个接触器在这个场合的作用就是继电器
接触器主要是用于一次回路的，可以通过较大的电流（可达几百到一千多A），继电器是用于二次回路的只能通过小电流（几A到十几A），实现各种控制功能，继电器的触点较多，种类也很多，有时间继电器，交流继电器，电磁式继电器等分类很细，主要用于二次保护用接触器电流较大，一次为铁磁线圈和主触头。
在继电器的触点容量满足不了要求时，也可以用接触器代替。
当接触器的辅助触点不够用时可加一继电器作辅助触点来实现各种控制。
设计不一样，样子一看就看出来了，一个就是是为直接控制电器设备强调大电流通短可靠性触电不烧结，一个是为了控制继电器或其他辅助设备（灯光阀体之类的），强调功能性，原理是一样的，设计理念
不一样，就如同电力电缆和信号电缆，你就是用同轴接个灯炮也能亮（只要耐压够）其本身也可以供电，如共电式的电视系统；你用小线
径电力电缆做控制电缆也可以，没甚么分别，但是但从使用领域和设计方向上完全是不同的，根本就是两种东西。
两个圈，只有一小部分
交集。
继电器一般触点容量为5A（当然也有特殊的），这样触头可以增加
数量和其它功能（时间、电流、电压等），使得联锁控制要求能够达到。
继电器由于容量小，接触器线圈容量也小，处于主令控制元件和
接触器之间便于使用。
接触器主要用于主回路控制使用设备，所以电
流从几安培至数千安培电流。
增加了灭弧装置，并且根据使用情况有交流接触器和直流接触器。
使用灭弧罩是灭弧装置的一种方法，接触器每组触点独有一个腔体，对灭弧有很大的好处，独立的腔体也是一种灭弧装置，而继电器一般是多组触点共用一个腔体，所以灭弧性能不好，在交流电路中不能承受大电流。
“低压接触器”对灭弧装置而言没有任何意义，AC24V/20A的交流接触器和AC380/20A的交流接触器，灭弧装置是一样的，即使是AC24V/5A的中间继电器也是有灭弧装置的，因为它每组触点拥有一个独立的腔体。
接蟹器有灭弧装置可以分断较大的电流.一般指10A以上.。
继电器和断路器的区别
1、继电器属于二次设备，有中间继电器、电压继电器、电流继电器、时间继电器等，用于信号采样、转接、控制、保护等，属于低压设备，触头容量均较小，一般为5A。
断路器属于一次设备，有空气断路器、油断路器、真空断路器、SF6断路器等，它直接工作在一次电源线上，用于负载的分、合（控制）
电源的作用，根据型号不同，工作电压及触头容量也不同
2、继电器是用小电流控制大电流，通常用在控制电路里。
熔断器是以自身的破坏来避免电路受损，用在保护电路里。
断路器就是空开类的开关，控制电路通断的。
继电器是用二次控制电路里。
熔断器是用在保护电路里。
断路器就是控制电路通断的。
3、继电器是把小电流或小电压放大。
也是扩大二次接线的路数
熔断器是防止线路和电器设备短路造成更大损失的保护装置
断路器作用除于熔断器相同外可启动和停止电器设备并可免去换熔
丝的麻烦
4、熔断器：有高低压之分，可切断短路电流。
用于保护在电路发生
短路故障时对电源和用电设备的破坏。
不能反复使用
断路器：有高低压之分，可切断短路电流。
用于保护着电路发生
短路故障时对电源和用电设备的破坏。
可以反复使用。
继电器：只有低压和弱电电路使用。
用于控制回路中，对电路实
现控制和保护功能。
通常是用小功率驱动大功率。
可实现不同电压等级的电路元器件之间的控制。
按照其功能有可分为：电压继电器、电流继电器、功率继电器、时间继电器、热继电器、电流电压继电器等等。
空气开关和断路器
【空气开关】是一种只要有短路现象,开关形成回路就会跳闸的开关。
当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩
绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。
当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。
?????? 因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。
空气开关就是使用空气灭弧的开关，所以叫做空气开关。
利用了空气来熄灭开关过程中产生的电弧。
所以叫空气开关。
【断路器】：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可
以用来接通、切断大电流；
空气开关：断路器的一种，它的灭弧装置暴露在空气中，在空气介质
环境中就可以完成消除电弧，这类电器一般多用于低压回路。
断路器空气开关隔离开关
对低压电器来说,空气开关就是断路器,可切断短路电流.高压空
气开关则另当别论.隔离开关就是刀闸,不能带负荷拉闸. S# s, o.
断路器高压断路器，和低压断路器是一种电气保护装置，它的种类非常多都有灭弧装置# L( T; }) ]% r" e
空气开关的全称是空气式低压断路器属于断路器的一种主要用于低压电路中，
因为它是通过空气作为介质进行灭弧所以称为空气式低压断路器简称空气开关，我们平常家里的大楼里配电基本都是空气开关隔离开关是一种高压开关电器主要用于高压电路中9 {6 j: U*
~ h' d' ]3 K
它是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的
电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设
备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障
电流。
因它没有专门的灭弧装置，不能切断负荷电流及短路电流。
因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。
只有电压互感器、
避雷器、励磁电流不超过2A的空载变压器，电流不超过5A的空载线路，才能用隔离开关进行直接操作。
三相电
U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相与中性线之间称为相电压，电压是220V。
三相电的颜色 A相为黄色，B相为绿色，C相为红色，目前有以下几种叫法，
A,B,C,L1,L2,L3,U,V,W，顺序都是一样的
区别
1,三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提
供电力能源。
注意在这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。
2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点
引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。
这
是考虑到漏电保护器功能的实现，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源
的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就
失去了作用，不能保护人身和电器设备的短路了。
三相短路容量
欲求三相短路容量，先求此点的短路电流值，再根据S=根号3*U 线*I短路电流就可以了。
