离心风机的工作原理和性能参数
离心风机的工作原理和性能参数离心风机是一种常用的风机类型，其工作原理是通过离心力将气体或气体颗粒带入风机内部，并通过离心力将气体或气体颗粒加速并排出。
离心风机的主要组成部分包括：进气口、离心叶轮、驱动装置、外壳以及出口。
进气口是气体或气体颗粒进入风机的出入口，离心叶轮是离心风机的核心部分，通过旋转产生离心力。
驱动装置可以使用电动机、发动机等不同的动力装置。
外壳是离心风机的外部包围结构，用于防止气体泄漏和噪音。
出口是离心风机的出口，气体或气体颗粒在离心力作用下从出口排出。
离心风机的工作原理可以分为叶片作用和离心力作用两个过程。
首先，当进入风机的气体或气体颗粒经过进气口后，被离心叶轮吸入。
离心叶轮由多个叶片组成，叶片的形状和排列方式可根据实际需求进行设计。
当离心叶轮旋转时，产生的离心力将气体或气体颗粒加速，并使其在离心叶轮的外缘被排出。
离心风机的性能参数包括风量、压力、效率和功率。
风量是指进入离心风机的气体或气体颗粒的流量，通常以立方米/小时或立方英尺/分钟为单位。
压力是指风机所产生的气体压力，以帕斯卡（Pa）或英制单位英寸水柱（inWC）表示。
效率是指离心风机的能量转化效率，即输出功率与输入功率之比。
功率是指驱动离心风机运转所需的能量，通常以瓦特（W）或马力（HP）表示。
离心风机的性能参数受多种因素影响，包括离心叶轮的形状和尺寸、驱动装置的性能、外壳的结构等。
离心叶轮的形状和尺寸是影响风量和压力的关键因素，较大尺寸的叶轮可以产生更大的离心力和更高的风量和压力。
驱动装置的性能和外壳的结构也会对离心风机的性能产生一定影响。
较高性能的驱动装置和优化的外壳结构可以提高离心风机的效率和能量转化效率。
总之，离心风机通过离心力将气体或气体颗粒带入并加速排出，其工作原理简单明了。
风机的性能参数包括风量、压力、效率和功率，这些参数受到离心叶轮、驱动装置和外壳等因素的影响。
了解离心风机的工作原理和性能参数对于正确选择和使用离心风机具有重要意义。
离心风机的工作原理
（三）轴向涡流
实际上风机的叶片数是有限的，相邻两叶片所形成的叶道占有一定的空间。当叶轮旋转时，叶道空间随叶片一起转动；而叶道内的气体，由于自身粘性小，又有惯性，它就有保持其本身方向不变的趋势。由图14－4可见，当叶轮旋转时，叶道内的气体与叶道空间具有相对回转，转向与叶轮放置方向相反，这就是轴向涡流。轴向涡流使气流出口角β2与叶片安装角β2A不等且β2<β2A ，所以，在叶片数有限时，有： C2u=u2－C2rctgβ2<C2u∞ 即 PT<PT∞ 或 PT=μPT∞ 式中 μ称为环流系数或压力减少系数。可见，当叶片数有限时，因C2u<C2u∞，故理论压力相应减少。
2、前向叶片风机效率较低、噪声大，但在相同风压、风量时，风机尺寸小，转速低。因而它用于高压通风机（P=7850－9810Pa）以及要求风机尺寸小的场合。在移动式农业机械中由于要求风机的尺寸较小，因此常采用前向叶片的中、高压风机。 3、多叶式离心通风机都用前向叶片，它的特点是轮径比（D1/D2）大、叶片数多，叶片相对宽度较大，因而用较小的尺寸可得较大的压力和流量，且噪声较低，但效率也低。农业机械中的一些小型风机如小型植保机械上，常采用多叶式风机。 4、径向直叶片风机的压头损失大，效率低，但形状简单、制作方便。当风机效率不作为主要考核指标时，它常被用作低压风机。另外，后向直叶片风机效率较径向直叶片风机高，制造也比较简单，适用于动压低、静压与动压比值较高的场合，一般用于中、低压风机，应用较多。
风机叶轮的设计通常很复杂，一般老说他们在设计中的时候根据主要参数，通过模板来进行设计。 先做可调安装角的叶轮进行试验，试验合格后，再把叶片的各项参数定下来。 空气动力学的大多教程和材料里面没有讲风机设计. 翼形的设计是有的,但是飞机用的翼形和风机的翼形区别很大. 用计算流体力学来处理这个问题近年比较流行,但是坐的也不多.毕竟在高度湍流的流动状态下,和弯曲复杂的流动区域里,算出来的结果也是很难保证可靠.再者就是内部空间复杂要划分网只能用非结构网格,对机器的要求又提高了.gambit里面带的Turbo的工具用起来 方便具体那样划分网格 对模型的近似度如何,尚难确定。
单级高速离心风机工作原理
单级高速离心风机工作原理Centrifugal fans, also known as radial fans, are used in various industrial and commercial applications to move air and other gases. The working principle of a single-stage centrifugal fan involves the conversion of kinetic energy into pressure through the use of rotating impellers. In Chinese: 离心风机，也称为径向风机，广泛应用于各种工业和商业领域，用于移动空气和其他气体。
单级离心风机的工作原理涉及通过旋转叶轮将动能转化为压力。
These fans operate by drawing air into the center of the impeller, which then accelerates and discharges the air outwards, creating a high-velocity airflow. The impeller blades play a crucial role in this process, as their design and orientation determine the efficiency and performance of the fan. The airflow created by the fan can be used for ventilation, exhaust, cooling, and drying applications across various industries. In Chinese: 这些风机通过将空气吸入叶轮中心，然后加速并将空气向外排放，形成高速气流。
离心风机的工作原理课件
contents
目录
• 离心风机概述 • 离心风机的工作原理 • 离心风机的结构组成 • 离心风机的性能参数 • 离心风机的运行与维护 • 离心风机的发展趋势与未来展望
01
离心风机概述
离心风机的定义
01
离心风机是一种利用旋转叶轮产 生离心力，将气体从进风口吸入 ，经过压缩、增压或通风后，再 通过出风口排出的机械。
离心风机的日常维护与保养
定期检查
应定期检查离心风机的轴承、密封件 、润滑系统等部件，确保其正常工作 。同时，应定期清理风机内部，防止 积灰和杂物影响风机的性能。
更换易损件
对于离心风机中的易损件，如轴承、 密封件等，应定期更换。在更换时， 应选用质量合格的原装配件，以保证 风机的性能和寿命。
离心风机常见故障及处理方法
04
离心风机的性能参数
离心风机的风量
风量
指离心风机在单位时间内所输送 的空气量，通常以立方米/小时或 立方米/秒为单位进行计量。
风量与工况
风量的大小受到工作状况（即系 统阻力、转速、电机功率等）的 影响，需要根据实际需求和系统 配置进行合理选择。
调节风量
为了适应不同的工况需求，离心 风机通常配备风量调节装置，如 进口导叶或可转百叶等，以实现 对风量的有效控制。
轴承温度过高
当离心风机的轴承温度过高时，可能是由于轴承缺油或轴承损坏引起的。此时， 应立即停机检查轴承，并加注适量的润滑油。如果轴承损坏严重，应及时更换。
振动过大
当离心风机出现振动过大的情况时，可能是由于转子不平衡、轴承损坏、联轴器 松动等原因引起的。此时，应立即停机检查，并根据具体情况进行处理。如果问 题严重，可能需要请专业人员进行检查和维修。
离心风机工作原理及讲解

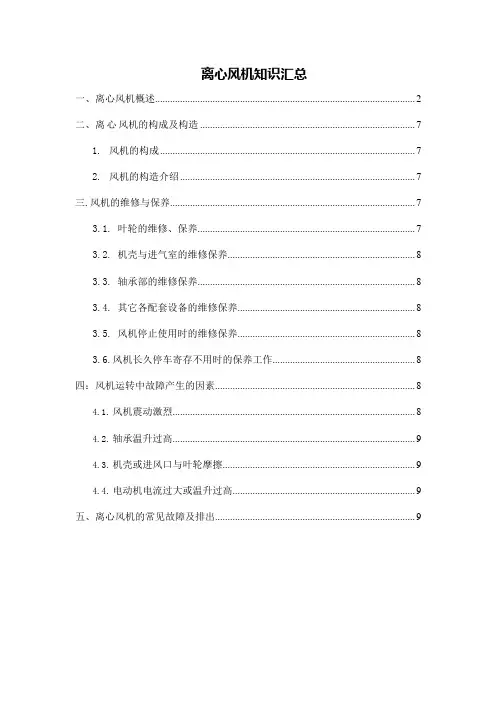

离心风机知识汇总一、离心风机概述 (2)二、离心风机的构成及构造 (7)1.风机的构成 (7)2.风机的构造介绍 (7)三.风机的维修与保养 (7)3.1.叶轮的维修、保养 (7)3.2.机壳与进气室的维修保养 (8)3.3.轴承部的维修保养 (8)3.4.其它各配套设备的维修保养 (8)3.5.风机停止使用时的维修保养 (8)3.6.风机长久停车寄存不用时的保养工作 (8)四：风机运转中故障产生的因素 (8)4.1.风机震动激烈 (8)4.2.轴承温升过高 (9)4.3.机壳或进风口与叶轮摩擦 (9)4.4.电动机电流过大或温升过高 (9)五、离心风机的常见故障及排出 (9)一、离心风机概述:风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类；透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用变化气体容积的办法压缩及输送气体机械。
按气流运动方向分类；离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，重要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体互相作用，气体被压缩后，近似在圆柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
通风机高低压对应分类以下(在原则状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压 P=1000-8000Pa高压离心通风机：全压 P=8000-30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压 P=500-3000Pa风机全称及型号表达办法：普通通风机全称表达办法№风机大小次序号第几的英文代称风机比传速 风机压力系数型式和品种构成表达办法：×№进风用2 表达)风机重要技术参数的概念(单进风不标注,双风机压力系数风机用途代号1)压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
单级离心式鼓风机工作原理
单级离心式鼓风机工作原理
嘿，咱今儿来聊聊单级离心式鼓风机的工作原理。
这玩意儿啊，就像是一个大力士在吹气呢！
你看啊，单级离心式鼓风机里面有个叶轮，就像个飞速旋转的大风车。
当它呼呼转起来的时候，那可带劲了。
空气就被这个叶轮给吸进来啦，就好像大力士深吸一口气。
然后呢，叶轮带着空气疯狂旋转，这一转可不得了，就把空气甩出去啦，就跟扔东西似的，“嗖”地一下就给扔出去了。
这被甩出去的空气就有了很大的力量，能去到该去的地方发挥作用。
这就好比咱跑步，叶轮就是那跑步的人，空气就是被带着跑的东西。
叶轮跑得多快呀，空气也就跟着跑得飞快，而且还被甩得老远。
而且哦，这个单级离心式鼓风机还有个很重要的部分，就是蜗壳。
这个蜗壳就像是个引导员，把被叶轮甩出来的空气给引导到正确的方向去。
它把空气整得服服帖帖的，让空气顺着它规定的路线走。
你想想，要是没有这个蜗壳，那空气不就乱跑啦，那可不行，得让它们乖乖听话，去该去的地方干活。
单级离心式鼓风机工作起来可有意思了。
它就那么嗡嗡响着，叶轮转啊转，空气进进出出，就把力量传递出去啦。
咱生活中很多地方都离不开它呢。
比如工厂里，它可以帮忙吹气，让
一些东西动起来，或者让一些灰尘啥的吹走。
还有一些通风系统里，它也能大显身手，让空气流通起来，让我们呼吸到新鲜的空气。
总之啊，单级离心式鼓风机虽然看起来就是个机器，但它的作用可大啦。
它就像一个默默工作的小英雄，在我们看不见的地方努力着，为我们的生活和工作提供便利。
所以说呀，可别小瞧了这单级离心式鼓风机，它虽然不声不响的，但真的很重要呢！。
离心式风机工作原理
离心式风机工作原理
离心式风机是一种常见的动力机械设备，主要用于产生强大的气流。
它利用了离心力的原理来将气体加速并排出。
离心式风机的工作原理基于动能转换。
当电机通过轴向传递力矩给风机的转子，转子开始旋转。
转子上装有多个弯曲的叶轮，叶轮通过离心力将进入风机的气体迅速加速。
当气体进入风机后，叶轮将其顺时针方向推向风机的出口。
离心式风机利用离心力的原理使得气体加速。
离心力是由转子上旋转的叶轮产生的。
当气体进入风机的中心区域，叶轮会迅速将其推向外围区域。
由于叶轮上的叶片弯曲，气体在叶片的作用下会不断改变流动方向，以致于气流进一步加速。
离心式风机的特点是喷射出的气流具有高速和高压。
这种风机适用于需要远距离输送气体或产生强大气流的场合。
例如，将离心式风机应用于通风系统可以帮助排除室内废气，提供清新的空气。
总结一下，离心式风机通过利用离心力将进入风机的气体加速并排出。
它的工作原理基于动能转换，利用旋转的叶轮使气体加速。
这种风机具有高速和高压的特点，适用于输送气体或产生强大气流的场合。
离心式鼓风机技术说明
离心式鼓风机技术说明1.离心式鼓风机的工作原理离心鼓风机的原理是将利用高速旋转的叶轮产生的离心力将气体加速，然后减速、改变流向，使动能转化为势能（压力），然后随着流体的增压，使静压能又转化为速度能，从而把输送的气体送入管道或容器内。
单级离心鼓风机的压力增高主要发生在叶轮中，其次发生在扩压过程。
多级离心鼓风机的利用回流器使气体进入下一个叶轮，产生更高的压力。
离心鼓风机实际上是一种变流量恒压装置，当鼓风机以恒速运行时，在鼓风量固定的情况下，所需功率随进气温度的降低而升高。
离心鼓风机特点是空气量容易控制，通过调节出气管上的阀门即可改变压缩空气量。
如果把电机上的安培表改为流量刻度表，即把电流表上的电流刻度标上对应的风量值，可以更直观地予以调节。
离心鼓风机噪音较小，效率较高，适用于大、中型污水处理厂。
如果所配电机为变速电机，离心鼓风机就变为变速鼓风机、根据混合液溶解氧浓度，可以自动调整鼓风机开启合数和转数，以最大限度节约能耗。
2.离心式鼓风机的结构（1）机壳：离心式鼓风机的机壳由铸铁制作，或用钢板焊接而成。
机壳根据叶轮形式可做成水平剖分或涡壳状。
对于低压离心鼓风机，机壳大都做成水平剖分式。
对于单级鼓风机大都做成蜗壳式。
蜗壳的作用主要是将叶轮增压的气体收集起来，然后流入流道。
离心式多级鼓风机机壳内有回流室、隔板扩压器等零件气体由扩压器进入回流室，然后引入下一级叶轮，连续地把气体送人流道。
（2）转子组件：离心式鼓风机主要部件是转子，它是由叶轮、主轴、轴套、排气室、平衡盘、密封、联轴器等部件组成。
叶轮由轮盘、轮毂和叶片铆接、焊接或整体铸造而成，其主要作用是使气体通过叶轮后提高压力和气流速度。
主轴上装有风机的转动部件，一般离心式鼓风机的轴伸出机壳外而，其作用是传递转矩使叶轮旋转。
联轴器连接驱动机轴和风机轴，传递驱动机的转矩，同时也直到安全连接作用。
（3）密封：离心式鼓风机的级间密封多是迷宫式密封，应用最多的迷宫式密封结构有拉别令密封和梳齿密封。
离心风扇的原理和结构
离心风扇的原理和结构离心风扇是一种常见的风力驱动设备，广泛应用于通风、散热和空调系统中。
它的工作原理是基于离心力的作用，通过加速气体流动来产生风。
本文将介绍离心风扇的原理和结构，并对其工作过程进行详细解析。
一、离心风扇的原理离心风扇的原理是利用离心力的作用，将气体加速并排出。
它的核心部件是转子和定子。
转子是一个旋转的叶轮，而定子则是将气体引导到叶轮并改变气流方向的部件。
当风扇启动时，电机驱动叶轮旋转。
叶轮上的叶片会将气体吸入，并通过离心力的作用使气体加速。
加速后的气体会由出口排出，形成一股强大的风。
二、离心风扇的结构离心风扇通常由以下几个部分组成：1. 外壳：外壳是风扇的外部保护壳，也是连接其他组件的框架。
它通常由金属或塑料制成，具有良好的强度和耐腐蚀性。
2. 电机：电机是风扇的动力源，负责驱动叶轮旋转。
电机通常由定子和转子组成，通过电流产生磁场，使转子受到力的作用而旋转。
3. 叶轮：叶轮是风扇的核心部件，由多个叶片组成。
叶片的形状和数量可以根据实际需求进行设计，以实现最佳的气体加速效果。
4. 定子：定子是将气体引导到叶轮并改变气流方向的部件。
它通常由导流板和导流环组成，可以使气体流经叶轮并加速。
5. 出口：出口是气体排出的地方，也是风扇产生风的主要出口。
出口通常设有网状保护罩，以防止外部物体进入风扇内部。
三、离心风扇的工作过程当离心风扇启动时，电机会带动叶轮旋转。
叶轮上的叶片会将气体吸入，并通过离心力的作用使气体加速。
加速后的气体会由出口排出，形成一股强大的风。
具体工作过程如下：1. 吸入气体：当叶轮旋转时，叶片会将周围的气体吸入。
吸入气体通过进口进入风扇内部。
2. 气体加速：进入风扇后，气体会受到离心力的作用而加速。
叶片将气体推向外部，使其具有更高的速度和压力。
3. 气体排出：加速后的气体会由出口排出，形成一股强大的风。
出口通常设有网状保护罩，以防止外部物体进入风扇内部。
离心风扇的工作原理和结构使其具有以下特点：1. 高效能：离心风扇能够将气体加速并产生强大的风力，使其在通风和散热领域得到广泛应用。
离心通风机工作原理
离心通风机是一种利用离心力原理来产生气流的设备。
它的基本工作原理是：
1. 叶轮旋转：
- 离心通风机的核心部件是一个装有叶片的叶轮，当电机带动叶轮高速旋转时，叶片间的空气也跟着转动。
2. 动能转换：
- 叶片对气体施加了一个向外的离心力，使气体获得动能，并以较高的速度沿着叶轮边缘被甩出。
3. 压力上升：
- 随着气体离开叶轮，它被迫通过一个逐渐收缩的通道（称为蜗壳），在这个过程中，由于通道面积减小，气体的速度被迫降低，根据伯努利定律，其静压能（即压力）相应增加。
4. 排气：
- 最后，增压后的气体从通风机的出口排出到需要的地方，例如建筑物内或工艺流程中。
5. 吸气：
- 在叶轮外侧，由于叶轮内部和外部之间形成了压力差，新鲜空气会被吸入叶轮，继续进行能量转换过程。
离心通风机通常分为单级和多级两种类型，单级风机只有一个叶轮，而多级风机则包含多个串联的叶轮，以实现更高的压力提升。
这些风机可以用于各种工业和民用场合，如建筑物的通风、空调系统、矿井排风、化工厂废气处理等。
cs系列单级高速离心鼓风机介绍
有明显的黑烟喷出，除油雾能 力弱
三一重器
竞争对手
4.CS系列产品与竞争对手的优势对比
4.7 油站与竞争对手的优势对比 三一重器 油站滞留容积 油过滤器精度 油过滤器型式 压阻损失 仪表控制阀 油路液位开关 油路流程 5min 10μm 双联油过滤器 较小 远传 有 油箱→油冷→油滤→齿轮箱 优点：保证进入齿轮箱的油 的清洁度 竞争对手 2min 20μm 双联网片式油滤器 较大 就地阀门 无 油箱→油滤→油冷→齿轮箱 不足：油冷却器中的杂质有可能 进入齿轮箱，损坏轴承及齿轮副
CS系列单级高速离心鼓风机
目录
1. CS系列单级高速离心鼓风机整机结构介绍 2. 核心技术及零部件介绍 3. CS系列产品优点介绍
4. CS系列产品与竞争对手的优势对比
5. CS系列产品经济性分析 6. CS系列产品型谱介绍
1.CS系列单级高速离心鼓风机简介
CS系列产品采用整体撬装结构设计，运输、吊装、安装方便。具有操作智能化， 设计集成化，结构紧凑，可靠性高，低振动、低噪音，能耗低，投资成本低等优点。 应用领域：电厂脱硫，污水处理、发酵和酶生产、纸浆和造纸流程、高炉和熔炉、 硫磺回收等。 空气系统 驱动系统 主机系统 仪控系统
润滑油系统
2. 核心技术及零部件简介
2.1 核心技术简介 采用先进的Concepts NREC透平机械专业设计软件进行气动设计，进行通流部件
的全周期CFD计算及优化，流动性能最优；
采用DyRoBeS软件进行轴承设计及转子动力学特性分析，机组运行平稳可靠； 叶轮等关重件进行强度、刚度、模态等有限元分析及优化，并进行流固热多物理 场耦合分析，保证运行的安全性。
产品的高可靠性。缺PLC控制面板图片 低振动：极小的压缩机振动，机组无需浇筑混凝土基础，安装简便，施工量小。
单级高速离心鼓风机工作原理
单级高速离心鼓风机工作原理单级高速离心鼓风机是一种常用于工业生产过程中的关键设备，其工作原理简单而有效。
它使用离心力将空气或气体引入并加速转动，然后通过叶轮的排放获得压缩空气。
这种鼓风机被广泛应用于矿山、化工、冶金、水泥、制药等行业，为工业生产提供可靠的空气供应。
单级高速离心鼓风机的工作原理可以分为三个主要步骤：引入、加速和排放。
首先，工作过程开始时，离心鼓风机通过进气口将空气或气体引入。
进气口通常位于鼓风机的侧面，并有一个适当大小的通道来确保充足的气流进入。
进气口的设计和位置对鼓风机的工作效率和性能有重要影响。
接下来，引入的气体经过进气导向叶轮，进入机壳中的转子。
叶轮通常由若干弯曲的叶片组成，其形状和角度能够产生强烈的离心力。
当转子开始旋转时，离心力作用于气体，使其加速并朝着排气室方向移动。
最后，气体进入排气室，经过出口流道排放出去。
排气室和出口流道的设计可以确保气体排放时的平稳流动，并使气体保持较高的压力。
出口处通常设有一些可调节的装置，如风门或挡板，以便根据工艺需求调整排放量和压力。
鼓风机的整体性能和效率受多个因素影响。
首先是叶轮的形状和尺寸，其决定了离心力的大小和转子的旋转速度。
其次是鼓风机的动力系统，通常由电动机驱动。
电动机的功率和效率直接影响鼓风机的运行稳定性和能耗。
此外，鼓风机的结构和材料也对其性能和寿命有影响。
因此，在选择单级高速离心鼓风机时，需要综合考虑这些因素，以确保最佳的工作效率和可靠性。
总之，单级高速离心鼓风机以其简单而高效的工作原理受到广泛应用。
通过引入、加速和排放，鼓风机能够为工业生产过程提供可靠的空气供应。
在选购和使用鼓风机时，要充分考虑其设计、动力系统和材料，并根据生产需求进行合理的调整和控制，以确保设备的有效运行。
离心风机的工作原理
离心风机的工作原理离心风机是一种常用的风机，它的工作原理是利用电机驱动风机叶轮旋转，产生气流。
离心风机通过离心力的作用将气体从中心吸入，然后将气体加速并排出。
在这个过程中，离心风机采用离心力和惯性力将气体从中心吸入，并通过叶轮的转动将气流排到周边。
离心风机的主要组成部分包括电机、风机叶轮和外壳。
电机是离心风机的动力源，通常采用电动机来驱动。
风机叶轮是离心风机的核心，它负责将气体加速并排出。
外壳是离心风机的重要组成部分，它的作用是引导和控制气流的流动。
当电机启动时，风机叶轮开始旋转。
叶轮上的叶片通过离心力的作用将空气从中心吸入。
随着叶轮的旋转，叶片会将空气不断加速，使其获得更高的动能。
同时，叶轮的旋转还会生成一定大小的压力差，产生向外的气流。
在离心风机中，气流是呈径向排放的。
当气流通过叶轮加速并排出时，它的速度会逐渐增加，从而使气流的动能增加。
此时，离心力和惯性力对气体的作用会使其分离，排出离心风机。
在气流排出之后，离心风机会继续循环进行吸入和排出的过程，实现连续的风量和气流控制。
离心风机具有多种优点，包括高效率、稳定性好、噪音低等。
由于其工作原理的特点，离心风机适用于很多领域，如供暖、通风、空调、工业生产等。
它广泛应用于建筑、环境工程、工业制造等领域，为人们的生活和工作提供了必要的气流支持。
总之，离心风机的工作原理是通过电机驱动风机叶轮旋转，利用离心力和惯性力将气体从中心吸入，并加速并排出。
离心风机具有多种优点，广泛应用于供暖、通风、空调、工业生产等领域。
离心风机在改善人们的生活和工作环境中起到了重要作用。
离心风机的工作原理以及性能特点介绍
离心风机的工作原理以及性能特点介绍离心风机是依靠输入的机械能，提高气体压力并排送气体的机械，它是一种从动的流体机械。
离心风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的烘干和选送；风洞风源和气垫船的充气和推进等。
离心风机的叶轮外覆有机械外壳，叶轮的中心为进气口。
离心风机工作时，动力设备运转驱动叶轮旋转，将空气从进气口吸入。
离心风机的叶片转动过程中对气体施加动力作用，提高气体的压力和速度，气体在离心力的作用下沿叶道从排气口排出。
离心风机是根据动能转换为势能的原理,利用高速旋转的叶轮将气体加速,然后减速、改变流向，使动能转换成势能（压力）。
在单级离心风机中，气体从轴向进入叶轮，气体流经叶轮时改变成径向，然后进入扩压器。
在扩压器中，气体改变了流动方向造成减速，这种减速作用将动能转换成压力能。
压力增高主要发生在叶轮中，其次发生在扩压过程。
在多级离心风机中，用回流器使气流进入下一叶轮，产生更高压力。
离心风机实质是一种变流量恒压装置.当转速一定时,离心风机的压力-流量理论曲线应是一条直线.由于内部损失,实际特性曲线是弯曲的.离心风机中所产生的压力受到进气温度或密度变化的较大影响.对一个给定的进气量,最高进气温度(空气密度最低)时产生的压力最低.对于一条给定的压力与流量特性曲线,就有一条功率与流量特性曲线.当鼓风机以恒速运行时,对于一个给定的流量,所需的功率随进气温度的降低而升高。
离心风机在工作过程中，虽然叶轮的旋转对气体的压力和速度有所提升，但气体的各种变化量较小，因此在离心风机的设计和使用过程中，通常是气体当作不可压缩的流体来处理。
离心风机的气体处理过程都是在同一径向平面内完成的，因此离心风机也叫做径流离心风机。
离心风机的性能参数中，较为重要的是气体流量、压力、输送的功率、效率和叶轮的转速等，这都是在选型过程中必须关注的。
单级高速离心风机技术说明
7.3外壳涂漆，适用于室内的安全区域。防护等级达到IP40以上。
7.4厂家自带PLC应支持网络通讯，提供工业以太网接口，用于接入厂区控制系统，通过工业以太网通讯协议，向全厂控制中心传输所控范围内的设备运行工况和接受控制中心的控制及调试指令。以太网通讯协议应满足Modbus TCP/IP或EtherNET IP或ProfiNET。中标后，根据全厂自控的要求，技术联络会统一协调确定具体的通讯协议。
消音器的尺寸是以进口法兰处最大流速为25m/s来设计。消音器安装在旁路管道端部。
4.12进出口双导叶
采用进出口双导叶配置，进口导叶和出口扩压器组合使用，应能实行联合进出口导叶的控制模式，应能在鼓风机的调节范围（从100%到45%）内，当其偏离设计工况（低温或低压）运行时达到尽可能高的效率，鼓风机应配有鼓风机制造厂的标准控制系统，进口导叶和出口扩压器的调节器可通过鼓风机控制柜上的开/关按钮，自动/手动选择器和指示灯进行操作。
4.2 蜗壳
鼓风机机壳应采用符合BS 1452的250级 或ASTM A48-83-35B或GG25，DIN1691精密铸铁整体铸造，其设计温度为250°C，设计压力为2bar。鼓风机进口通过弹性接管直接与进口过滤器 / 消音器相接，空气进口为轴向向心式，不允许低效空气流直接进入叶轮中心。出口法兰符合DIN2501，PN10标准，机壳上的所有接口用机加工，机壳最低点设有螺纹旋塞以排除积水。鼓风机应设有供起吊用的吊环。
单级高速离心风机
1、范围
投标人提供的鼓风机设备应为功能完整的成套装置，每台鼓风机应配有集成式增速齿轮箱、可调进出口导叶系统，完整的润滑系统，润滑油冷却系统，驱动电机，进口过滤器及消音器，出口柔性补偿器，出口扩压管，出口止回阀，电动放空阀及其消音器，联轴器及其防护罩壳，机座及其安装地脚，仪表和控制系统，整机隔声罩（含罩内散热排风系统），就地控制柜及鼓风机系统主控制功能。关键部件（包括叶轮、齿轮、轴承等）必须为原装进口，供货时必须提供进口报关单等证明材料。
单级高速离心式鼓风机的原理与组成
单级高速离心式鼓风机的原理与组成
单级高速离心式鼓风机是一种常用的鼓风机，主要由以下几个部分组成：
1. 鼓风机叶轮：鼓风机叶轮是鼓风机的主要工作部件，由若干个叶片组成，通常呈弯曲的形状，可分为前纵流叶片和后纵流叶片。
当鼓风机启动时，叶轮高速旋转，通过叶片的转动产生离心力，从而将气体抽入或排出。
2. 机壳：鼓风机的机壳是一个密封的容器，用于固定鼓风机叶轮和保护内部零部件。
机壳通常由铸铁或钢板制成，具有很好的刚性和密封性能。
3. 电机：鼓风机的电机是提供动力的核心部件，用于驱动鼓风机叶轮的旋转。
一般采用三相异步电动机，具有高效、高功率密度和可靠的特点。
4. 进气口和出气口：进气口和出气口分别连接到鼓风机的机壳上。
进气口通过管道将空气引入机壳，而出气口则将抽出的气体排出。
5. 控制系统：鼓风机通常需要配备一套完善的控制系统，用于监测和调节鼓风机的运行状态。
控制系统通常包括电机启停控制、转速调节、过载保护等功能。
工作原理：当电机启动后，驱动鼓风机叶轮高速旋转。
空气由进气口进入鼓风机机壳，受到叶轮的离心力作用，被抽入并加
速。
随着叶轮的旋转，空气从叶轮中心向外部扩散，并逐渐获得较高的动能。
最终，加速的空气经过出气口排入管道系统，完成对气体的输送或通风换气的工作。
