掘进工作面瓦斯抽采设计

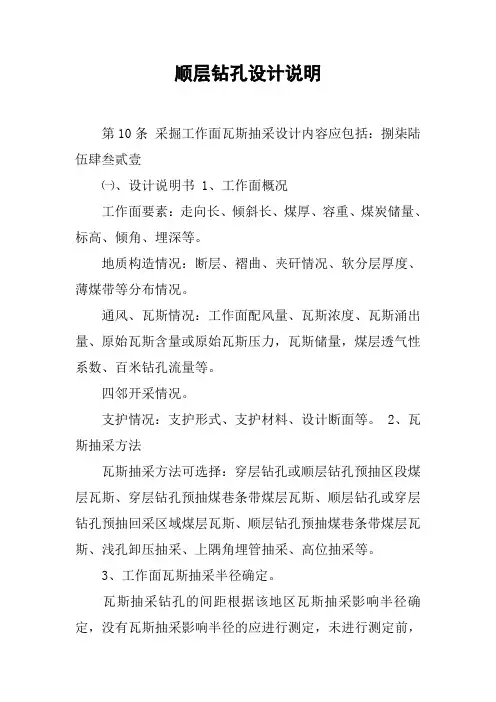

顺层钻孔设计说明
顺层钻孔设计说明第10条采掘工作面瓦斯抽采设计内容应包括:捌柒陆伍肆叁贰壹㈠、设计说明书 1、工作面概况工作面要素:走向长、倾斜长、煤厚、容重、煤炭储量、标高、倾角、埋深等。
地质构造情况:断层、褶曲、夹矸情况、软分层厚度、薄煤带等分布情况。
通风、瓦斯情况:工作面配风量、瓦斯浓度、瓦斯涌出量、原始瓦斯含量或原始瓦斯压力,瓦斯储量,煤层透气性系数、百米钻孔流量等。
四邻开采情况。
支护情况:支护形式、支护材料、设计断面等。
2、瓦斯抽采方法瓦斯抽采方法可选择:穿层钻孔或顺层钻孔预抽区段煤层瓦斯、穿层钻孔预抽煤巷条带煤层瓦斯、顺层钻孔或穿层钻孔预抽回采区域煤层瓦斯、顺层钻孔预抽煤巷条带煤层瓦斯、浅孔卸压抽采、上隅角埋管抽采、高位抽采等。
3、工作面瓦斯抽采半径确定。
瓦斯抽采钻孔的间距根据该地区瓦斯抽采影响半径确定,没有瓦斯抽采影响半径的应进行测定,未进行测定前,焦作矿区可以参照表1数据选择:1表1 瓦斯抽采影响半径煤层透气性系数钻孔直径 75 ~ 150 抽采影响半径 30d 60d 90d 120d 180d 4、钻孔设计参数:钻孔布臵方式、钻孔位臵、钻孔倾角、方位角、孔径、孔长、孔间距、总孔数、总孔长、钻孔施工工期、吨煤钻孔量等。
5、钻孔施工组织管理、施工设备与进度计划,有效抽采时间、抽采量、抽采率、预期效果、抽采达标时间等。
6、抽采管路的选择及铺设管路的选择及铺设抽采管路附属装臵及设施安装要求计量测点布臵:应满足瓦斯抽采达标评价的需要。
7、钻孔的封孔与连接封孔工艺:封孔方式、封孔结构、封孔设备、封孔材料、封孔长度、材料配比、封孔管直径、封孔技术要求等。
封孔深度根据巷道卸压带宽度确定。
钻孔连接方式、观测孔、阀门安设位臵等。
8、钻孔施工要求及安全技术措施㈡、抽采钻孔设计图1、钻孔设计图以地测部门提供的采掘工程平面图为底图,标2明地质构造带、突出点等内容。
2、钻孔设计图,包括钻孔平面布臵图,不同断面处的剖面图。
110306采面抽采设计
编号:通20190312-1号编制人员:李军辉总工:何鹏矿长:汤志辉编制时间:2019年3月12日目录一、编制目的 (5)二、编写依据 (5)1、《煤矿安全规程》 (5)2、《防治煤与瓦斯突出规定》 (5)3、《煤矿瓦斯抽采达标暂行规定》 (5)4、《煤矿瓦斯抽采基本指标》(AQ1026-2006) (5)5、《煤矿瓦斯抽采规范》(AQ1027-2006) (5)三、工作面概况 (5)1、工作面及煤层情况 (5)2、瓦斯、煤尘及自燃倾向性 (6)3、地质构造及顶底板情况 (6)4、邻近巷道 (7)5、通风、瓦斯抽采、监控系统 (7)四、抽采设计 (8)1、抽采设计及钻孔工程量 (8)2、抽采半径的确定 (8)五、瓦斯抽采钻孔施工 (8)1、施工设备 (8)2、进度计划 (9)3、施工要求 (9)六、瓦斯抽采 (10)1、瓦斯抽采系统 (10)2、封孔 (11)3、抽采管路 (11)4、瓦斯自动计量装置 (11)七、抽采量及抽采效果预期 (11)1、预计钻孔控制范围 (11)2、煤量计算: (12)3、瓦斯总含量计算 (12)4、有效预抽时间 (13)5、预期效果 (13)八、组织管理 (14)九、施工安全技术措施: (14)1、准备工作 (14)2、钻进安全技术要求 (16)3、机电管理 (17)4、安全防护措施 (17)5、人员避灾路线: (17)110306采煤工作面抽采设计及施工安全技术措施一、编制目的为了贯彻《防治煤与瓦斯突出规定》及《煤矿瓦斯抽采达标暂行规定》等相关规定、要求,特编制本段巷道瓦斯抽采设计及施工安全技术措施。
二、编写依据1、《煤矿安全规程》2、《防治煤与瓦斯突出规定》3、《煤矿瓦斯抽采达标暂行规定》4、《煤矿瓦斯抽采基本指标》(AQ1026-2006)5、《煤矿瓦斯抽采规范》(AQ1027-2006)三、工作面概况1、工作面及煤层情况110306采面走向长度416m,倾向长度为150m,工作面标高为1607.3m~1649.0m,对应地表标高为1780m~1870m,埋深为172.7m~221m。
GB50471-2008煤矿瓦斯抽采工程设计规范
3.1建立矿井瓦斯抽采系统的条件
3.1.1凡符合下列情况之一时,必须建立瓦斯抽采系统:
1高瓦斯矿井;
2一个采煤工作面的瓦斯涌出量大于5m3/min或一个掘进工作面瓦斯涌出量大于3m3/min,且用通风方法解决瓦斯问题不合理的矿井;
3矿井绝对瓦斯涌出量达到下列条件时:
2.0.24高位钻孔highly-located hole
指在风巷向开采煤层顶板施工的抽采钻孔(进入裂隙带)。
2.0.25高抽巷highly-located drainage roadway
在开采层顶部处于采动影响形成的裂隙带内掘进的专用抽采瓦斯巷道。
2.0.26水力压裂hydraulic crackin
2.0.29高负压抽采系统high negative-pressure drainage system
抽采瓦斯钻孔或高抽巷口处抽采负压大于等于10kPa的抽采系统。
2.0.30低负压抽采系统low negative-pressure grainaige system
抽采瓦斯钻孔或高抽巷口处抽采负压小于10kPa的抽采系统。
采用井下固定抽采泵站的瓦斯抽采系统。
2.0.3井下移动瓦斯抽采系统gas drainage system with underground movable pump station
采用井下可移动式抽采泵站的瓦斯抽采系统。
2.0.4卸压瓦斯抽采gas drainage with pressure relief
UDC
中华人民共和国国家标准
P GB50471
煤矿瓦斯抽采工程设计规范
——发布——实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局
矿井瓦斯抽采管理制度
矿井瓦斯抽采管理制度一、一般规定:1、一个采煤工作面的瓦斯涌出量大于5m7min时或一个掘进工作面瓦斯涌出量大于3m7min时,用通风方法解决瓦斯问题不合理的必须进行瓦斯抽采。
抽采系统不健全的工作面不准投入生产。
2、矿井建立专门的瓦斯抽采队伍,配备专业技术人员,每半年必须对抽采人员进行核定,建立抽采各工种人员岗位责任制。
抽采岗位工人必须接受专业培训,持证上岗。
3、矿总工程师对矿井瓦斯抽采工作负全面技术责任,将抽采工作纳入通风例会内容,每月制定瓦斯抽采计划,定期落实进度、平衡抽采工作。
根据抽采计划完成情况制定相关人员的工资分配标准。
4、凡进行瓦斯抽采的工作面或地点,必须编制瓦斯抽采专门设计。
设计主要内容应包括:(1)工作面(或抽采地点)概况:包括工作面(或抽采地点)煤层赋存条件、抽采区域划定,抽采区域煤炭储量、巷道布置、采煤方法及通风状况等内容;(2)瓦斯基础数据:包括邻近区域瓦斯涌出量,抽采区域煤层瓦斯压力、瓦斯含量、瓦斯储量及可抽量、煤层透气性系数、钻孔瓦斯流量衰减系数等内容;(3)抽采方法:包括抽采原理,钻孔(巷道)布置数量、位置、角度、长度及到达层位,封、联孔方法、材料及长度等内容;测及安全装置,抽采工艺参数等内容;(5)抽采效果预计:包括抽采时间、抽采量、抽采率等内容。
5、认真执行“多打孔、严封闭、综合抽”的提高抽采效果原则。
6、抽采系统支、干、主管路的选择,应根据瓦斯抽采混合量确定,做到管路内流速经济合理(一般取5~12m∕s),矿井各采掘面抽采管路尽可能保持通用性。
7、工作面瓦斯抽采设计的审批程序:抽采瓦斯方法应根据矿井的具体情况由矿通防副总、通风矿长、总工程师确定。
凡进行抽采瓦斯的工作面,必须编制专门设计,经通防副总、通风矿长、总工程师审批,并按规定上报。
8、瓦斯抽采工程施工,必须严格按设计进行,不得随意改变设计参数,如确需修改时必须经矿总工程师审批同意。
9、矿井新水平和新采区瓦斯抽采系统延伸,由矿总工程师批准;采区、回采工作面或掘进巷道瓦斯抽采管路的延长或拆除,由通防副总批准。
22705运输巷抽采(0至60)
贵州兴伟兴能源投资有限公司织金县后寨乡永发煤矿掘进工作面瓦斯抽采设计工作面名称:22705运输巷(0-60米)编制人总工程师矿长二〇一五年四月十日目录一、编制目的 (3)二、编写依据 (3)三、工作面概况 (3)四、瓦斯抽采设计 (6)五、瓦斯抽采钻孔施工 (8)六、瓦斯抽采 (10)七、抽放量及抽放效果预期 (13)八、组织管理 (15)九、施工安全技术措施 (16)22705运输巷掘进工作面(0至60米)瓦斯抽采施工设计一、编制目的为了贯彻《防治煤与瓦斯突出规定》及《煤矿瓦斯抽采达标暂行规定》相关内容,落实毕安监〔2014〕27号、织府办[2014]20号、毕安委[2015]1号文件精神,结合我矿实际情况编制22705运输巷0至60米掘进工作面瓦斯抽采施工设计。
二、编写依据1、《煤矿安全规程》;2、《防治煤与瓦斯突出规定》;3、《永发煤矿瓦斯地质图》及说明书;4、《煤矿瓦斯抽采达标暂行规定》;5、《煤矿瓦斯抽采基本指标》(AQ1026-2006);6、《煤矿瓦斯抽放规范》(AQ1027-2006);7、毕安监〔2014〕27号、织府办[2014]20号文件、毕安委[2015]1号;8、《永发煤矿瓦斯抽采专项设计》;9、其他相关规定及标准;三、工作面概况1、工作面及煤层情况22705运输巷及独立回风上山位于矿井东南翼,在22703运输巷L32点以方位95°开门,沿27#煤层顶板掘进30米后,以方位185°在27m处开门以倾角+48°穿过M27号煤层顶板掘进30m,与回风上山底部向上13米处贯通,(标高+1535.618+~+1539.58m),巷道设计总长度约60米,形成22705运输掘进工作面独立通风系统后,继续沿煤层顶板以方位95°掘进平巷掘进25m后先沿煤层底板向下掘进15m、平巷掘进20m、向上与22705运输平巷贯通,形成水仓22705运输巷排水系统),形成排水系统后继续掘进运输平巷150m至井田边界,以方位337°掘进22705工作面切眼100m 与22703运输巷贯通,形成22705回采工作面,设计总长度约300米。
采掘工作面瓦斯抽采达标评判报告编制参考提纲(电子版)
采掘工作面瓦斯抽采达标评判报告编制参考提纲XXX公司XXX煤矿XXX工作面瓦斯抽采达标评判报告(编制参考提纲)主要负责人:总工程师:审核人:编制人:编制单位:编制日期:XXX工作面瓦斯抽采达标评判报告会审表目录第一章工作面概况1.1 工作面基本情况1.2 地层与构造1.3 煤层和顶底板1.4 通风与瓦斯情况第二章工作面瓦斯抽采情况2.1 瓦斯抽采设计概要2.2 瓦斯抽采工程实施简要情况2.3 瓦斯预抽时间第三章瓦斯抽采基础条件达标评判第四章瓦斯抽采效果达标评判4.1 预抽钻孔有效控制范围界定4.2 预抽钻孔均匀程度评价4.3 预抽达标评判单元划分4.4 计算预抽瓦斯效果指标4.5 实测预抽瓦斯效果指标4.6 瓦斯抽采效果达标评判第五章瓦斯抽采达标评判结论第一章工作面概况1.1 工作面基本情况采煤工作面:1)工作面要素和四邻情况:工作面走向、斜长、储量、标高、埋深、回采工艺以及工作面四邻开采的详细情况;2)巷道布置:工作面布置简图,巷道名称,支护形式、支护材料、设计断面等。
3)服务期限:回采工作面计划日产量、月产量及服务期限情况。
据进工作面:1)掘进工作面要素及四邻情况:巷道名称、用途、设计长度、标高、埋深,据进面四邻回采、据进情况及附近是否有煤与瓦斯突出点、突出点具体位置;2)据进工艺及支护情况:掘进工艺、支护形式、支护材料、设计断面等。
3)据进期限:据进工作面日进尺,掘进期限等情况。
1.2 地层与构造1)含煤地层:含煤地层基本情况;2)工作面地层柱状图;3)地质构造:断层、陷落柱、褶曲、薄煤带等的分布情况,工作面地质探测情况,地质构造对工作面开采及顶板管理是否有影响。
1.3 煤层和顶底板1)开采煤层:开采煤层编号、厚度、倾角、煤种、夹研情况、软分层厚度、硬度等;2)上下邻近煤层:上下邻近煤层与开采煤层间距,厚度等;3)顶底板岩性:上至老顶、下至老底,顶底板岩性对工作面支护影响等。
1.4 通风与瓦斯情况1)通风情况:结合相邻已采掘工作面瓦斯涌出等情况,计算工作面计划配风量、预计瓦斯涌出量等;2)瓦斯情况:工作面原始瓦斯含量W,原始瓦斯压力P,透气性系数入,煤层坚固性系数f,瓦斯放散初速度△P,吸附常数a、b值,钻孔衰减系数,如为突出煤层还要说明区城预测突出危险性及该工作面处于区域预测结果哪个区域等情况(危险区或无危险区)。
3412工作面瓦斯综合治理方案设计及应用
942021年第4期3412工作面瓦斯综合治理方案设计及应用连慧刚(山西汾西矿业(集团)有限责任公司贺西煤矿,山西 吕梁 033000)摘 要为解决贺西煤矿3412工作面掘进和回采期间瓦斯治理问题,结合工作面瓦斯、煤层赋存情况,设计巷道掘进前超前预抽瓦斯、巷道掘进期间本煤层瓦斯抽采方案、工作面回采期间初采前工作面裂隙带抽采及回采期间上隅角抽采瓦斯方案。
通过现场应用实践,工作面瓦斯抽采纯量达到6.31 m 3/min ,瓦斯预抽效率达到了43.1%,为工作面正常掘进和回采提供保障。
关键词 采煤工作面;瓦斯治理;抽采方法;抽采效率中图分类号 TD712+.6 文献标识码B doi:10.3969/j.issn.1005-2801.2021.04.034Design and Application of Gas Comprehensive Control Scheme in 3412Working Face Lian Huigang(Hexi Coal Mine, Shanxi Fenxi Mining Group Co., Ltd., Shanxi Lvliang 033000)Abstract: In order to solve the problem of gas control during the driving and mining of 3412 working face in Hexi Coal Mine, combined with the gas of working face, geological conditions of coal seam and analysis of gas source, the scheme of gas drainage in advance before roadway excavation, the scheme of gas drainage in this coal seam during roadway driving, the scheme of gas drainage in fracture zone of working face before initial mining and gas drainage in upper corner during mining period are designed. Through the field application practice, the pure amount of gas drainage reaches 6.31m 3/min, and the gas pre drainage rate of working face reaches 43.1%, which meets the requirements of gas drainage standard during the working face driving and mining.Key words : coal face; gas control; extraction method; extraction efficiency收稿日期 2020-10-19作者简介 连慧刚(1988—),男,山西长治人,2012年7月毕业于山西煤炭职业技术学院(煤层气抽采技术),助理工程师,现在山西汾西矿业(集团)有限责任公司贺西煤矿从事瓦斯治理工作。
11203回风顺槽瓦斯抽采设计
11203回风顺槽瓦斯抽采设计第一章工作面概况一、11203回风顺槽工作面地质概况1203回风顺槽开口设在1287轨道上山4测点往前4.5米位臵按189°34方位掘进3米平巷后按28°坡度掘进上山16米,然后转为平巷17米转向按116°26掘进平巷34米,然后以-18°方位掘进下山28米,转向按313°沿煤层顶板掘进35米,最后在回风绕道与回风顺槽交叉口中心按102°26方位掘进370米后转向按90°方位沿煤层顶板掘进376米。
11203回风顺槽附近没有工作面开采,东、北未开采煤层,西为21207回采工作面采空区,南为11202采面。
该工作面所采的C12煤层,位于二叠系上统龙潭组下段,位于煤组上段底部,煤层厚度2.25~2.45m,平均2.35m。
该煤层结构较简单,煤层稳定;顶板为一般为深灰色含动物化石灰岩,并夹薄层状泥岩,含粉晶状黄铁矿,具水平层理。
底板为灰色细粒状砂岩,含较多粉晶状黄铁矿,层间含炭屑,产完整植物化石。
其下覆地层为茅口灰岩,层间距2-5m。
二、瓦斯情况根据白坪煤矿2011年度、2012年度、2014年度矿井瓦斯等级鉴定结果(见表1),白坪煤矿属高瓦斯矿井,根据中国地质大学所提交的《金沙县白坪煤矿C8、C12煤层煤与瓦斯突出危险性鉴定报告》及《白坪煤矿瓦斯地质图》,C8煤层在+1372m标高以上无突出危险性,C12煤层在+1260m标高以上无突出危险性,目前11203回风顺槽在C12煤层中掘进,巷道掘进标高为+1292~+1271m,为无突出危险性。
根据中国地质大学所提交的《金沙县白坪煤矿C8、C12煤层煤与瓦斯突出危险性鉴定报告》、《白坪煤矿瓦斯地质图》及《11203回风顺槽及运输顺槽区域突出危险性预测报告》,目前C12煤层所开采的标高范围内煤层无突出危险性,属非突出煤层,11203回风顺槽掘进标高内煤层原始瓦斯含量为4.5606m³/t。
掘进工作面瓦斯抽采设计
绮陌煤矿1290掘进工作面瓦斯抽采设计说明书二0一二年十二月目录编写依据 (3)第一章工作面地质简况 (3)一、工作面地质简况 (3)二、开采技术条件 (3)三、掘进方式: (4)四、瓦斯来源和通风方式 (4)五、瓦斯抽采地可行性和必要性 (5)第二章工作面抽采设计 (5)一、抽放瓦斯方法选择 (5)二、1290工作面区段抽采 (6)三、掘进工作面超前预抽 (6)四、抽采管路阻力损失计算 (8)五、抽采钻孔封孔设计 (9)第三章瓦斯抽放泵站设备选择及管路布置 (10)一、抽采设备地选择 (10)二、抽放管路与抽放孔地连接 (10)三、瓦斯抽放管路地附属装置 (12)第四章安全与监测 (12)一、防爆、防回火装置 (12)二、消防设施 (12)三、瓦斯抽放参数监测 (13)第五章安全技术管理措施 (14)一、打钻过程中注意事项 (14)二、管路安装要求 (16)三、泵站和钻孔观测 (17)四、煤层参数观测 (18)第六章施工组织 (18)一、劳动定员 (18)二、工作制度 (19)第七章避灾路线 (19)一、避灾原则 (19)二、发生水灾撤离路线 (19)三、发生火灾、煤尘瓦斯爆炸撤离路线 (20)附件:附图1:矿井通风系统图附图2:矿井瓦斯抽放系统图附图3:矿井避灾路线图附图4:巷道钻孔布置图1290掘进工作面瓦斯抽采设计说明书编写依据1、绮陌煤矿开采方案设计说明书;2、绮陌煤矿安全专篇;3、《对毕节地区煤矿2010年度矿井瓦斯等级鉴定报告地批复》;3、煤地自燃倾向性等级鉴定报告及煤尘爆炸性鉴定报告;4、绮陌煤矿瓦斯抽放设计说明书;5、1290运输巷掘进工作面作业规程;6、《矿井瓦斯抽放管理规范》;7、《煤矿安全规程》(2010版);8、《防治煤与瓦斯突出规定》.第一章工作面地质简况一、1290工作面地质简况工作面位于副斜井北翼, 工作面设计走向长度420M,倾斜长度为110M,煤层倾角16—45度,煤层平均厚度1.73 M;区内煤层稳定,该龙潭组为区内含煤地层,主要由浅灰色、灰色及深灰色,薄至中厚层状细砂岩、粉砂岩、泥质粉砂岩、粉砂质泥岩、泥岩、炭质泥岩、煤层及石灰岩等组成.二、开采技术条件1、瓦斯根据黔能源发(2010)699号《对毕节地区煤矿2010年度矿井瓦斯等级鉴定报告地批复》,绮陌煤矿绝对瓦斯涌出量为2.86m3/min,二氧化碳绝对涌出量为0.69m3/min,矿井为高瓦斯矿井.2、煤尘爆炸性根据绮陌煤矿提供地煤尘爆炸性鉴定报告,矿区内14、16、27、30号煤层煤尘爆炸性鉴定为煤尘无爆炸性,矿井按煤尘没有爆炸性设计.3、煤层自然发火倾向性据绮陌煤矿提供地煤炭自燃倾向等级鉴定报告,矿区内14、16、27、30号煤层为自然倾向三类不易自燃煤层,按自燃倾向为三类不易自燃煤层设计.4、地温本井田属地温正常区,无热害影响.5、煤与瓦斯突出本矿区按煤与瓦斯突出矿井进行设计与管理.三、掘进方式工作面掘进期间采用打眼爆破掘进方式.四、瓦斯来源和通风方式:1、工作面掘进期间瓦斯来源:现1290工作面运输巷瓦斯来源主要为本煤层瓦斯,工作面在掘进过程中,工作面瓦斯来源包括巷道煤壁瓦斯涌出和掘进落煤中地瓦斯涌出两部分.根据《煤矿安全规程》规定,瓦斯涌出量达5m3/min 以上必须进行瓦斯抽放.2、通风方式:1290运输巷掘进期间,采用局扇压入式通风.局扇安装在1290运输石门进风流中,供风量为280-460 m3/min,风压为880-3400Pa.3、工作面瓦斯预抽时间根据矿井生产安排, 工作面从 2012年10月份开始掘进到工作面形成系统,预计工作面预抽时间可达 6个月以上. 工作面预计布置84个本煤层顺层钻孔,8组48个单孔,采用边抽边掘方式.五、瓦斯抽采地可行性和必要性.1、根据矿井生产过程中地实际情况判定,属于可以抽采煤层,具有本煤层抽采地条件.2、根据矿区瓦斯涌出量预测,本矿井内煤层大部分地区位于瓦斯带内,瓦斯含量具有随煤层埋藏深度增加而增加地趋势.根据掘进工作面瓦斯涌出量预测结果,本矿井前期开采煤层具备瓦斯抽放条件.3、根据矿井瓦斯治理地要求,全面树立“多抽一方瓦斯, 矿井就多一份平安”“抽采瓦斯是解放生产力,治理瓦斯是发展生产力”地瓦斯治理理念.第一步搞好边采(掘)边抽,解决采掘期间瓦斯治理问题,第二步积极开展区域瓦斯预抽,最终实现高瓦斯矿井低瓦斯状态下开采.第二章工作面抽采设计一、抽放瓦斯方法选择矿井抽放系统抽放瓦斯地目地是为了消除突出危险和减少风排瓦斯涌出量,为煤炭开采提供安全生产环境.因此,根据矿井地瓦斯赋存状况、矿井开拓及抽放瓦斯地目地,结合抽放瓦斯方法选择地原则,确定矿井抽放瓦斯方法为开采层内进行钻孔预抽瓦斯和回采工作面顺层抽放瓦斯.它主要包括煤巷掘进边掘边抽、煤巷掘进先抽后掘、回采工作面本煤层边采边抽、回采工作面采空区瓦斯抽放,已采空区瓦斯抽放等方式.根据矿井瓦斯涌出地特点,煤巷掘进选择边抽边掘.回采工作面采用本煤层顺层抽放地抽放方法.二、 1290工作面区段预抽1290运输巷掘进防突措施采用顺层钻孔预抽区段煤层瓦斯,巷帮钻场超前钻孔预抽煤层瓦斯等防突措施.1290运输巷区段预抽钻孔布置:在煤层上帮钻孔沿煤层倾斜方向布置,孔深105M,每孔间距5M,单孔抽放半径2.5m,孔径75mm,钻孔工程量8820 m.三、掘进工作面超前预抽掘进工作面采用边掘边抽方式预抽煤层瓦斯,预抽瓦斯钻孔深度80m,工作面距未预抽前方边界不得小于20m,预抽巷道循环距离60m.逐步推进共设置8个钻场,钻场布置在巷道上、下帮,上帮钻场沿煤层底板掘进,钻场规格:深×(下)宽×高=4m×2.8m×2m, 钻场采用梯形11#工字钢支护, 采用扩散通风.下帮钻场沿煤层顶板掘进,钻场规格:深×(下)宽×高=4m×2.8m×2m, 钻场采用梯形11#工字钢支护, 采用扩散通风.超前钻孔布置方式:1#、2#、3#孔在上帮钻场布置,1#孔沿巷道中心轴线成左11°夹角,孔深80m,孔径75mm,控制巷道上帮范围15.2m;2#孔沿巷道中心轴线成左6°夹角,孔深80m,孔径75mm ,3#孔沿巷道中心轴线巷帮方向,孔深80m,孔径75mm.4#、5#、6#孔在下帮钻场布置,4#孔沿巷道中心轴线巷帮方向,孔深80m,孔径75mm, 5#孔沿巷道中心轴线成右6°夹角,孔深80m,孔径75mm ,6#孔沿巷道中心轴线成右11°夹角,孔深80m,孔径75mm,控制巷道下帮范围15.2m.钻场、钻孔布置见2-2-1图所示巷道掘进瓦斯抽放钻场、钻孔布置图A-A剖面在钻场施工前,施工单位负责人要与地测科及时联系,现场观察,准确定位钻孔地方位角、倾角,防止出现误差.在施工过程中如遇地质构造等其它情况,可根据工作面实际情况对钻孔参数进行调整.见表1表1 抽放瓦斯钻孔参数表:四、管路阻力损失计算:1、管道阻力损失按下式计算:H=9.81(LQ2△/K O D5)=9.81×650×0.822×102002/0.71×805=0.24KPa式中H——阻力损失PaL——管道长度mQ——混合气体流量寸/hD——管道内径cmKo——阻力系数(查表)△——混合瓦斯对空气地相对密度.瓦斯管道阻力损失计算应选择抽放系统服务年限内阻力最大地一条抽放管路进行计算.根据矿井开拓布置管路按650m计算抽放管道阻力损失.2、抽采负压计算:根据抽采系统运行负压为 24.2KPa ,钻孔抽采负压h=24.2-0.24=23.96KPa五、抽采钻孔封孔设计瓦斯抽放钻孔采用人工水泥砂浆封孔:一般在打钻将要结束时就可开始准备水泥砂浆,水泥砂浆一般应加入适量地膨胀剂,以避免凝固后收缩出现裂缝,当钻孔倾角较小时可适当增大浆液地浓度;封孔前应将孔内积水、岩屑清理干净,以保证封孔质量.由于采用人工封孔时封孔长度只能达到3-5m,因此通常采用压气封孔或利用泥浆泵封孔,要求封孔长度岩孔5m,煤孔8m.井下封孔操作方法为:1、检查封孔泵是否完好,封孔所需用地工具,配件等是否齐全.2、检查抽放钻孔所需地抽放管是否齐全,长度是否达到要求(直径25mm,长度6m).3、根据井下抽放钻孔地封孔深度,计算所需要地水泥量,一般封5m地钻孔用一包水泥,水泥:砂=1:0.4(重量比).4、直接将井下装水泥地袋子缠绕在抽放管上,用麻绳或麻线等,将抽放管、注浆管及水泥袋捆紧送入钻孔内封住孔口.5、按泵地操作规程,开动泵拌水泥浆,均匀后开始注浆,水泥浆先将袋子胀大,并封住钻孔,继续注浆直到注完为止,注浆时,孔口可能会漏一些浆,但不会影响整个封孔质量.注完后即可直接将注浆胶管拨出.6、所有要封地钻孔封完后,要将封孔泵清洗干净.根据本矿井实际情况,采取人工水泥砂浆封孔较为方便.第三章瓦斯抽放泵站设备选型及管路布置一、抽采设备地选择工作面瓦斯抽采由两台 2BE1-303-0 型水环真空泵及配套设施构成瓦斯所放系统,专用抽采管路敷设为:抽排钻孔→钻孔下口→1290运输巷→1300斜巷→1300运输石门→12702运输巷→12702专用回风巷→回风斜井→地面抽放泵.钻机选用ZDY-750型钻机 2 台,1290运输巷抽采干管选用Φ175mm钢管,且要求管路随着工作面地向前推进逐步延接.二、抽放管路与抽放孔地连接抽放瓦斯管路与钻孔可用高压胶皮软管通过抽放多通连接,高压胶皮软管地尺寸可根据封孔套管地直径来选择,煤层钻孔一般选用3英寸地高压胶管.顺层抽放每5个钻孔设置人组,配置75mm软管于钻孔连接至放水器上,放水器上设5个接口,再用软管与主管连接,每个水平设置1个三通闸阀.掘进期间与主瓦斯抽采管路联接利用高浓度抽采系统进行掘进工作面地瓦斯抽采工作.管路安装完毕后,投入运行前必须进行气密性实验,并写出书面报告,要求静压力大于 30kpa 时为合格.瓦斯抽放管路安装及拆卸注意事项:1、管路要托挂或垫起,吊挂要平直,拐弯处设弯头,不拐急弯.管子地接头接口要拧紧,用法兰盘连接地管子必须加垫圈,做到不漏气、不漏水.2、在倾斜和水平巷中安设管路时,必须先安管子托,管托间距不大于10m,要接好一节运一节,并把接好地管子用卡子或8~l 0号铁丝卡在或绑在预先打好地管子托架上.3、在通风不良处或瓦斯尾巷中安装管路时,除要有措施外,还应配有瓦检员,在检查瓦斯符合有关规定后方可工作.4、拆卸管子时,要两人托住管子,一人扭下螺丝.5、当管路通过风门、风桥等设施时,管子要从墙地一角打孔通过,接好后用灰浆堵严.6、在有电缆地巷道内铺设管路时,应铺设在电缆地另一侧,严禁瓦斯管路与电缆管路同侧吊挂.7、用法兰盘接管子时,严禁手指插入两个法兰盘间隙及螺丝眼,以错动挤手.8、管路铺设时每隔节要有一吊支点,保持平、直、稳.井下严禁使用摩擦产生静电地塑料管.9、新安装或更换地管路要进行漏气和漏水实验,不合标准地不准使用.10、联接瓦斯管路时必须加胶垫、上全法兰盘螺丝并拧紧,以确保不漏气.安装孔板流量计时,必须严格按质量标准施工.拆除或更换瓦斯管路时,必须把计划拆除地管路与在使用地管路用闸阀或闸门隔开,瓦斯管路内地瓦斯经排除后方可动工拆除.三、瓦斯抽采管路地附属装置1、阀门:在瓦斯抽采管路(干管、支管)上和每个抽采钻孔管路上,均需安设阀门,主要用于调节和控制各个抽采地点地抽采负压,瓦斯浓度,抽采量等,同时修理和更换瓦斯管时可关闭阀门切断回路.2、放水器:在抽放管路系统最低点安设人工放水器,及时放空抽放管路中地积水,降低抽放阻力,提高系统抽放效果.3、计量装置:在井下与主管道汇合地各抽放支管处各安设一个孔板流量计,计量各支管地瓦斯抽放量.在抽放系统地主管道上也应安设孔板流量计,计量整个抽放系统地瓦斯抽放量.第四章安全与监测一、防爆、防回火装置瓦斯抽放泵进气侧和排气管路上均应安设防回火、防回气、防爆炸装置,并定期检查,保持性能良好.二、消防设施瓦斯抽放泵应制定防灭火计划和措施,并纳入矿井“灾防“计划之中实施,严防火灾及瓦斯事故发生.抽放站应按防灭火计划配置足够地防灭火器材和设施,抽放站应设置专用地防火栓,并配备不少于0.5m3地灭火砂和至少4只灭火器.应定期对防火设施和器材进行检查,对不合格(失效)地灭火器材及时更换.抽放站周围严禁存放油脂,严禁堆放易燃易爆物品.三、瓦斯抽放参数监测为保证瓦斯抽放系统安全运行和达到较好抽放效果,对抽放系统实施监测.1、抽放泵站必须安设瓦斯浓度检测装置及仪器,实现自动连续监测.瓦斯浓度超限,能够自动报警,瓦斯浓度超限时,还应能自动切断电源停机.2、水环式真空泵必须设置缺水保护装置,在抽放泵冷却水不足或断水时,能报警并能自动停机.3、抽放泵侧应安设防护网,防止杂物进入泵内而损坏设备.4、抽放瓦斯系统运行后,对瓦斯抽放参数(如抽放负压、抽放流量、瓦斯浓度等)应进行连续性监测,其具体功能和要求如下:1)以分、时、班、天为单位,统计瓦斯抽放混合量和纯量;2)应根据瓦斯抽放参数地变化(如钻孔抽放衰减趋势,抽放负压和流量之相互关系等),及时对抽放系统进行相应调整或采取有效技术措施,提高抽放效果;3)及时发现瓦斯抽放系统及抽放泵站存在地隐患.5、在瓦斯抽放系统地主管、支管和钻场管路上安设孔板流量计, 配合相应地仪器、仪表,可以对其抽放负压、瓦斯浓度、流量进行定期检测.6、在瓦斯泵吸气侧管道上必须安设高浓度瓦斯传感器,以监测瓦斯抽放浓度;在抽放泵站内安设低浓度瓦斯传感器,瓦斯超限时报警并断电;在抽放硐室顶部应悬挂安设便携式瓦斯检测报警仪对室内瓦斯浓度进行监测.7、抽放钻场应设置瓦斯传感器,对其瓦斯浓度进行连续监测.有自燃发火地煤层,还应设置温度传感器和C0传感器.8、瓦斯抽放泵站值班人员,应对抽放泵地运行状况(如电机温度、各部位轴承温度、瓦斯泵地冷却水进出水温度等)以及抽放泵站周围地进行巡查监视,发现问题及时向矿调度室汇报,并积极采取有效措施进行处理和防范.第五章安全技术管理措施一、打钻过程中注意事项:1、瓦斯抽放孔施工前,现场施工负责人必须安排专人对钻机地液压、电动系统进行全面检查,确保钻机液压系统畅通,零部件齐全,电器地完好符合规定,严禁出现失爆.2、钻机必须架设在顶板完整,支架完好地地点,稳固钻机时,螺旋支柱必须齐全且升足劲,防止钻机歪倒伤人.3、钻机电源地开和关由专职地机电维护员担任,其他人员不得擅自操作.4、钻机操作必须由经过培训地人员担任,每班钻机第一次运行前,必须对钻机空转几分钟,确认无问题,方可接上钻杆、钻头,正式运转.5、钻机上、下调整角度必须在松开固定螺丝、作业人员躲到两侧后进行.6、钻机开始运行时,加压不宜过大,待钻头对准孔位进入煤体实茬后,方可匀速推进,由于煤层较松软,推进速度不宜过快.7、钻机在运行过程中,钻机司机必须集中精力,谨慎操作,操作过程中,必须密切关注压力表地变化、钻进速度等.8、钻进过程中,现场负责人必须监护巷道顶板状况,如发现顶板有掉碴,压力增大,冒顶等征兆时,必须立即停止作业,并向地面值班室汇报.9、瓦斯抽放孔施工必须严格按抽放孔设计地方位,倾角和孔深进行施工.10、钻进过程中,施工人员必须站在孔口两侧,不准站在孔口地正后方及钻孔延长线上,严禁面对孔口观察钻进情况,以免发生喷孔伤人事故,作业人员必须穿戴整齐,袖口扎紧,不允许带毛巾,严禁戴手套作业.11、钻进过程中,施工负责人必须密切观察喷孔、夹钻、响煤炮等瓦斯动力现缘,当发生严重喷孔、响煤炮等动力现象时,成立即停止作业、撤出作业人员,并汇报矿调度室及通风值班室,待动力现象消失,且瓦斯浓度小于0.8%,方可恢复作业.12、钻进过程中,遇到喷孔严重,立即将钻杆后退0.5~1.0m,打钻人员及时撤出工作地点,并及时向现场带班人员或调度室汇报.13、换接钻杆时,必须先检查钻杆是否透气,丝口是否完好,不透气及丝口损坏地钻杆不准使用.14、钻进过程中,必须有专人记录钻进进度及钻进过程中地动力现象.15、钻进过程中,瓦斯检查员必须随时检查瓦斯浓度,瓦斯浓度超过0.8%必须停止作业.16、打钻附近必须安设电话,便于联系.17、钻孔施工完毕后,派专人对钻孔进行验收,钻孔深度误差不得大于 ±1m,角度误差不得大于±1°.18、钻进过程中,采用干打眼方法进行施工,压风排碴,必须采取降尘措施.19、钻进时,钻场内严禁敲打、撞击金属物品,敲打工具应采用铜锤,以防产生火花.二、管路安装要求:1、抽采管路沿巷道右侧敷设,距巷道底不得小于400mm 地距离, 要求每根抽采管路采用砖垛支设;2、抽采管路按设计支设,做到平、直、稳、严密,统一高度;3、管路跨过巷道或硐室时要设龙门,与主管路连接处要上阀门和过滤装置;4、从停采线以里每 12 M安设一个三通,三通方向垂直向上,变头处必须安装过滤装置,以防杂物进入管路;5、井下管路应尽量避免与通讯、动力电缆敷设在一起,以防管路带电.如非布置在一侧时必须间隔 500mm 地安全距离;6、连接管路时必须将管内杂物清理干净,胶垫要垫合适,法兰盘螺丝要上齐全,全部紧固,保证不漏气;7、瓦斯管路铺设地段严禁施工,如确需施工时,必须做好管路保护措施,并与通风区联系,待通风区采取措施后,方可施工;8、抽采管路与主管路连接处安装碟阀,管路铺设期间每隔200M 安装一个碟阀,便于管路地放水及维护.9、抽采管路每一低洼处安装一个放水器,管路末端加设一个放水器,保证管路内积水及时排放.10、在掘进期间,如需施工其它工程时,必须提前施工,以尽可能避免瓦斯管路得调整,提高抽采率、抽放效果.11、抽采管路施工完成后,由总工程师组织有关单位进行验收,在合格后方可投入使用.三、泵站和钻孔观测1、瓦斯泵运行后,三班必须设泵站司机,司机必须持证上岗,严格按照抽采泵地操作规程进行操作,在泵运行过程中,若有异常情况,必须立即停止泵地运转,然后汇报矿调度和通风区,若遇其它情况需停泵时,应先请示,征得同意后,方可停泵.发现安全隐患,及时汇报处理,确认无误后方可开泵,并严格执行现场交接班制度.2、瓦斯泵站必须设一部直通矿调度室地电话,并有检测瓦斯浓度、流量、抽采负压等必要地仪器仪表;泵站司机每一小时测定一次,并向通风调度汇报,所有记录本要记录齐全、清楚.3、瓦斯泵前后20m范围内不得有易燃易爆物品,且泵站必须设有4只灭火器和0.5m3 黄砂,所有工作人员必须熟悉灭火器材地使用方法.4、每天设专人对抽采系统进行检查,发现漏气等现象及时汇报处理.5、保证地面抽放系统管路地防回火、防回气和防爆炸作用地安全装置完好,因井下管路或地面检修等原因停泵时,及时打开被检修泵地地面放空阀.检修管路前,必须先检查瓦斯浓度,管路中瓦斯浓度降至0.7%以下时才准工作.6、地面泵房内设监控分站一台,并与矿安全监控系统相连,随时对瓦斯泵站运行参数进行监控.泵站司机必须密切注意流量表和压力表地变化,并按时检查瓦斯浓度.7、安装有孔板流量计地抽采钻孔、抽采管路支管必须设置钻孔观测牌板.8、每天安排专人测定钻孔及抽采管路支管地抽采参数,并将测定结果填写在钻孔记录牌板和记录本上.9、钻孔记录牌板要求填写钻孔施工时间、孔号、角度、钻孔长度、孔径(开孔、终孔)、封孔长度、封孔材料、抽采瓦斯浓度、抽采负压、测定时间、抽采量(混合量、纯量)、瓦斯管内、外温度等.四、煤层参数观测1、由抽采实验室人员定期测定巷道掘进期间瓦斯含量、瓦斯压力等参数,并做好预测预报工作.2、在工作面回采前,测定煤体预抽后地煤体瓦斯参数.第六章施工组织一、劳动定员根据瓦斯抽放系统工作岗位设置需要,结合矿井开采规模,瓦斯抽放系统工作量及本矿井生产管理模式和状况,矿井瓦斯抽放系统工作人员定为17人,详见下表.二、工作制度抽放泵站值班人员实行“三、八”工作制,并按矿井重要机房进行管理,严格执行《岗位责任制》、《交接班制度》、《巡回检查制》等规章制度,认真填写各种记录.钻探、安装工分三个点班,具体负责钻场、钻孔施工和抽放管道安装.抽放管道地巡回检查,维护及放水工作一人即可作业,三班都要有人上班.技术管理人员上大班,负责全面技术管理工作,抽放系统发生问题,应随时到现场解决.日常应注意收集整理瓦斯抽放资料,根据实际情况,调整抽放系统地布局地抽放参数,提高抽放效果.第七章避灾路线一、避灾原则水灾:人员应由低处往高处撤退,找最近地安全出口,但不得进入独头巷内.火灾、瓦斯煤尘爆炸:应遵循就近进入新鲜风流巷地原则.二、发生水灾撤离路线工作面→1290运输巷→1290石门→副斜井→至地面.工作面→1290运输巷→1290斜巷→1300运输石门→主斜井→至地面.三、发生火灾、煤尘瓦斯爆炸撤离路线工作面→1290运输巷→1290石门→副斜井→至地面.附件:附图1:矿井通风系统图附图2:矿井瓦斯抽放系统图附图3:矿井避灾路线图附图4:巷道钻孔布置示意图2012年12月3日。
抽采规定
1、回采工作面抽采钻孔设计管理规定回采工作面预抽瓦斯钻孔布置方式一般为平行于切眼方向(垂直于顺槽)布置。
预抽钻孔直径不得小于100mm,钻孔间距不得大于5米,喷孔区域适当加密钻孔,要求采取与工作面切巷平行布孔的方式;选用单侧布孔时,钻孔深度小于采长15-20米。
若采用双侧布孔时,钻孔累计深度应大于工作面采长(即中部垂叠15-20米)。
预抽时间不得低于6个月。
预抽时间是指终孔完成后开始负压抽放,以抽放日报第一时间算起。
2、掘进工作面抽采钻孔设计管理规定掘进工作面预抽方式可根据各矿掘进情况采取在巷道迈步式布置双侧耳状钻场预抽、双巷交替施工预抽、超前施工岩(煤)巷预抽和采区布置长距离钻孔预抽等的抽放方式。
掘进预抽孔径不得小于75mm。
巷道迈步式布置双侧耳状钻场抽放:钻场内沿煤层向前(平行及斜交于巷道方向)施工钻孔预抽瓦斯的方式布置。
钻孔直径为75-100mm时,钻孔数量6-8个;钻孔直径大于100mm时,钻孔数量4-6个,对掘进巷道两侧及前方煤体实行预抽瓦斯,两侧保护距离距巷道轮廓线不小于8米,超前保护范围距掘进面不小于10米。
双巷交替施工抽放:掘进队组采用双巷交替施工时,可在工作面正前直接施工超前钻孔进行预抽,密度按1个/m2布置,预抽时间不少于10天。
超前施工岩(煤)巷抽放:采用超前岩(煤)巷对其它巷道未掘煤体进行钻孔预抽,并达到抽采标准后,被抽煤体内掘进巷道可以不进行本煤层预抽。
今后掘进预抽要逐步取消耳状钻场预抽方式。
抽采管网管理及参数观测制度建立与完善本煤层抽采参数测定制度,矿井主管路、采区支管路、工作面支管路必须分别设置流量、负压、浓度观测装置,并至少每三天进行一次参数测定。
采掘工作面本煤层抽采钻孔,按照集气装置连接要求,至少每10个孔设置1套流量、负压、浓度观测装置;所有钻孔每3天进行一次参数观测,距回采工作面30米范围内因超前压力影响裂隙倍增,成为预抽钻孔效果最佳的区域,工作面与预抽钻孔在该区域内应保持完好连接状态。
平煤五矿己四采区瓦斯抽放设计
平煤五矿己四采区瓦斯抽放设计摘要:对突出矿井而言,煤矿生产过程中的最大安全隐患是瓦斯事故。
由于瓦斯事故的危害极大,消除瓦斯事故隐患需要花费较多的时间和费用,而瓦斯灾害事故的威胁也极大限制了煤矿生产规模,生产效率和经济效率的提高。
瓦斯灾害的有效控制是保证我国煤炭工业可持续发展的一个关键性问题。
平煤五矿己四采区煤层瓦斯抽放设计采用上下顺槽打顺层平行钻孔预抽、高位钻孔抽放和采空区埋管抽放、上隅角抽放相结合的瓦斯抽放方法,它能确保采掘工作在低瓦斯含量条件下采掘,给采掘工作创造安全环境。
根据平煤五矿己四采区的各项资料研究瓦斯抽放设计的合理组合方式,工艺参数,抽放效果评价技术等是非常有必要的,能够为矿井瓦斯抽放的科学管理,生产计划的科学编制以及计划的严格实施提供必要的科学依据,也是确保安全生产,提高工作效率和生产效益的有效手段。
关键词:瓦斯抽放;平行钻孔;高位钻孔Minmetals had four mining area Pingdingshan Gas DrainageDesignAbstract:Of the gas mine, the coal production process is the biggest security risk of gas accidents. Great harm because gas accidents and eliminate hidden perils of gas takes more time and cost, and the threat of gas disasters have also greatly limits the scale of coal production, productivity and economic efficiency. Effective control of gas disaster is to ensure sustainable development of China's coal industry is a key issue.Pingmei Minmetals had four mining area in gas tank design uses a play up and down along the bedding parallel to nonpallel boring, and high level borehole in gob drainage pipe, drainage in the upper corner of a combination of gas drainage method , he can ensure that the excavation work under the conditions of low gas content of the work, to create a safe working environment for mining, pumping gas costs are relatively low.According to Minmetals had four mining areas Pingmei all the information of the rational design of combination of gas drainage, process parameters, such as drainage effect evaluation technology is necessary, be able to mine gas drainage and scientific management, production planning the scientific establishment and strict implementation of plans to provide the necessary scientific basis, but also ensure safety in production, improve efficiency and effective means of production efficiency.Keywords:gas drainage;nonpallel boring;high level borehole目录1 绪论 (1)1.1 概述 (1)1.2 设计的指导思想 (2)1.3 抽采效果预计 (2)2 矿井概况 (3)2.1 井田概况 (3)2.2 井田地质特征 (5)3 矿井瓦斯赋存 (17)3.1 煤层瓦斯基本参数 (17)3.2 采区瓦斯储量 (17)4 瓦斯抽放的必要性和可行性论证 (21)4.1 瓦斯抽放的必要性 (21)4.2 瓦斯抽放的可行性 (27)5 抽放方法 (28)5.1 规定 (28)5.2 采区瓦斯来源分析 (28)5.3 抽放方法选择 (29)5.4 钻孔及钻场布置及封孔方法 (30)6 瓦斯抽放管路系统及设备选型 (35)6.1 抽放管路选型及阻力计算 (35)6.2 瓦斯抽放泵选型 (43)6.3 辅助设备 (49)7 安全技术措施 (50)7.1 抽放系统及井下移动抽放瓦斯泵站安全措施 (50)7.2 地面抽放瓦斯站安全措施 (50)8 致谢 (52)参考文献 (53)1 绪论1.1 概述五矿位于平顶山矿区西部,是平煤天安煤业股份有限公司所属大型矿井之一,行政区划分属平顶山市和宝丰县管辖。
矿井瓦斯抽采方法设计方案
矿井瓦斯抽采方法设计方案第一节抽采瓦斯方法选择一、抽采方式目前所承受的煤层气抽采方式主要分为两种 ,一是承受美国地面钻孔煤层气排采技术从地面对煤层气进展抽采,二是在矿井井下利用顺层和穿层钻孔等方式抽采煤层气。
我矿承受其次种抽采方式进展瓦斯抽采。
二、抽采瓦斯方法选择1、选择抽采瓦斯方法的原则抽采瓦斯方法的选择,主要是依据矿井〔或采区、工作面〕瓦斯来源、煤层赋存状况、采掘布置、开采程序以及开采地质条件等因素进展综合考虑。
目前抽采瓦斯方法主要有:开采层瓦斯抽采、邻近层瓦斯抽采、采空区瓦斯抽采等,选择具体抽采瓦斯方法时依据渝阳煤矿煤与瓦斯突出矿井的特点,应遵循如下原则:(1)抽采瓦斯方法应适合煤层赋存状况、巷道布置、地质条件和开采技术条件。
(2)应依据矿井瓦斯涌出来源及涌出量构成分析,有针对性地选择抽采瓦斯方法,以提高瓦斯抽采效果。
(3)巷道布置在满足瓦斯抽采的前提下,应尽可能利用生产巷道,以削减抽采工程量。
(4)选择的抽采方法应有利于抽采巷道的布置和维护。
(5)选择的抽采方法应有利于提高瓦斯抽采效果,降低瓦斯抽采本钱。
(6)抽采方法应有利于钻场、钻孔的施工和抽采系统管网的布置,有利于增加钻孔的抽采时间。
(7)坚持“应抽尽抽、先抽后掘、先抽后采”的瓦斯抽采原则。
(8)坚持“本层抽采、邻近层抽采、采空区抽采和岩溶瓦斯抽采”相结合的综合抽采原则。
(9)坚持掘前预抽、采前预抽、卸压抽采、残抽等综合抽采原则。
(10)坚持“多钻孔、高负压、严封闭、长期抽”的原则。
(11)坚持“大流量、大管径、高抽泵、多回路”的抽采原则。
(12)在关键的地点、工期紧的地点要选择深孔预裂爆破等方法增加煤层的透气性。
(13)坚持试验、推广技术、工艺、钻机、钻具等将钻孔穿透工作面,消退抽采空。
(14)坚持高效抽、有利于开发的原则。
2、抽采瓦斯方法概述瓦斯抽采工作经过几十年的不断进展和提高,人们也提出了各种各样的瓦斯抽采方法。
一般按不同的条件进展不同的分类,其主要有:(1)按抽采瓦斯来源分类,可分为本煤层瓦斯抽采、接近层瓦斯抽采、采空区瓦斯抽采和围岩瓦斯抽采;(2)按抽采瓦斯的煤层是否卸压分类,可分为未卸压煤层抽采和卸压煤层抽采;(3)按抽采瓦斯与采掘时间关系分类,可分为煤层预抽瓦斯、边采(掘)边抽和采后抽采瓦斯;(4)按抽采工艺分类,可分为钻孔抽采、巷道抽采和钻孔巷道混合抽采;三、瓦斯抽采方法依据矿井瓦斯来源及涌出量分析可知,矿井瓦斯涌出主要来源于工作面,其次来源于采空区,而工作面的瓦斯主要来源于邻近煤层。
14092采面瓦斯抽采施工设计
六盘水市钟山区镇艺煤矿14902采面瓦斯抽采施工设计编号:抽采201801号编人:冯锁通防科:许才华总工程师:周乾春矿长:庞鸿编制单位:六盘水市钟山区镇艺煤矿通防科编制时间:2018年8月6日14902采面瓦斯抽采施工设计会审记录贯彻记录14092采面瓦斯抽采施工设计第一章采煤工作面概况第一节采煤工作面位置及相邻情况14092采煤工作面及井上下关系表第二节储量及服务年限一、工作面储量:Q=6900m2×2.3×1.4=22218t;可采储量:本工作面的回采率≥95%,可采储量21107吨。
二、采煤工作面服务年限工作面的服务年限=可采储量/设计日产量=21107吨/500吨=42天,即一个半月。
第三节煤层赋存及顶底板情况一、煤层赋存14092采面区域回采的煤层为C409煤层,C409煤层厚度4.67~7.31m,平均厚6.10m,第一次回采已于2013年以前完成,现属于复采。
根据14092运输巷、回风巷揭露情况看,14092采面正常厚度在2.2-2.4m,平均2.3m,煤层走向281°、倾向191°、倾角34°,属倾斜煤层。
二、煤层顶板顶板多数以泥质粉砂岩为主,底板以泥岩为主。
均易风化崩解,遇水易膨胀、软化。
第四节地质构造一、地层本矿区位于大河边向斜的西翼,矿区内由二叠系下统茅口组(P2m)、二叠系上统鹅眉山玄武岩组(P2ß)、龙潭组(P3l)、三叠系下统飞仙关组(T1f)、永宁镇组(Y1yn)及第四系(Q)等地层组成,总体为一单斜构造。
区内有稀疏小断层,构造属简单类型。
二、构造及断层C409煤层位于上二叠统龙潭组第三段中上部,煤平均厚6.1m,岩性为灰色泥岩、棕灰色高岭石泥岩。
地质构造较简单,根据14092工作面运、回两掘进情况来看,回采区域内无断层,地质条件简单。
顶板岩性为粉砂质泥岩、稳定。
底板岩性为粘土岩、粉砂岩,有膨胀、底鼓现象。
11074运输巷掘进工作面瓦斯抽采专项设计
六枝特区新兴煤矿 11074运输巷掘进工作面瓦斯抽采专项设计贵州美升能源集团有限公司六枝特区新兴煤矿11074运输巷掘进工作面瓦斯抽采专项设计编制:通防科编制时间:二0一九年六月目录第一章概况 (3)第一节工作面基本情况 (3)第二节煤层瓦斯情况 (3)第二章瓦斯抽采必要性和可行性 (4)第一节工作面瓦斯储量 (5)第二节瓦斯抽采必要性和可行性 (6)第三章瓦斯抽采设计 (7)第一节瓦斯抽采措施 (7)第二节封孔工艺 (8)第三节瓦斯抽采量及抽放参数确定 (8)第三节抽放管路选型 (11)第四章工作面瓦斯预抽达标评判 (13)第五章瓦斯抽采过程管控 (14)第一节技术管理 (14)第二节瓦斯抽放管理 (16)第三节保障措施 (16)第一章概况第一节工作面基本情况11074运输巷掘进工作面布置在一采区+1200m标高,运输巷开口标高+1204m,该面上覆煤层1#、3#煤层尚未开采,上采面11072采煤工作面正在回采,下部为二采区尚未开拓,上部11074采面尚未形成,东西两翼由于受到F25、F26、F27三个断层的影响尚未开拓。
11074运输巷走向长约300m,煤层平均厚度2.15m,掘进条带煤层储量为2.85万吨。
第二节煤层瓦斯情况一、煤层赋存情况7#煤层上距3号煤层30m左右,煤层以亮型和半亮型为主,据钻孔揭露,煤层厚度0.77-2.85m,平均2.15m,为较稳定煤层,全区可采,煤层倾角在32~46°之间,平均倾角40°。
顶板岩性:泥岩为主,少数为炭质泥岩。
底板岩性:泥岩为主,少数粉砂岩。
煤层情况表二、煤层瓦斯基本参数根据2019年5月中煤科工集团重庆研究院有限公司提交的《六枝特区新兴煤矿1、3、7号煤层瓦斯基本参数测定技术报告》结论,7#煤层破坏类型属于Ⅳ类构造煤;煤层相对瓦斯压力为0.88Mpa;煤的坚固性系数为0.20;瓦斯放散初速度为19mmHg,六枝特区新兴煤矿7#煤层在鉴定范围内有突出危险性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
绮陌煤矿1290掘进工作面瓦斯抽采设计说明书二0一二年十二月目录编写依据 (3)第一章工作面地质简况 (3)一、工作面地质简况 (3)二、开采技术条件 (3)三、掘进方式: (4)四、瓦斯来源和通风方式 (4)五、瓦斯抽采地可行性和必要性 (5)第二章工作面抽采设计 (5)一、抽放瓦斯方法选择 (5)二、1290工作面区段抽采 (6)三、掘进工作面超前预抽 (6)四、抽采管路阻力损失计算 (8)五、抽采钻孔封孔设计 (9)第三章瓦斯抽放泵站设备选择及管路布置 (10)一、抽采设备地选择 (10)二、抽放管路与抽放孔地连接 (10)三、瓦斯抽放管路地附属装置 (12)第四章安全与监测 (12)一、防爆、防回火装置 (12)二、消防设施 (12)三、瓦斯抽放参数监测 (13)第五章安全技术管理措施 (14)一、打钻过程中注意事项 (14)二、管路安装要求 (16)三、泵站和钻孔观测 (17)四、煤层参数观测 (18)第六章施工组织 (18)一、劳动定员 (18)二、工作制度 (19)第七章避灾路线 (19)一、避灾原则 (19)二、发生水灾撤离路线 (19)三、发生火灾、煤尘瓦斯爆炸撤离路线 (20)附件:附图1:矿井通风系统图附图2:矿井瓦斯抽放系统图附图3:矿井避灾路线图附图4:巷道钻孔布置图1290掘进工作面瓦斯抽采设计说明书编写依据1、绮陌煤矿开采方案设计说明书;2、绮陌煤矿安全专篇;3、《对毕节地区煤矿2010年度矿井瓦斯等级鉴定报告地批复》;3、煤地自燃倾向性等级鉴定报告及煤尘爆炸性鉴定报告;4、绮陌煤矿瓦斯抽放设计说明书;5、1290运输巷掘进工作面作业规程;6、《矿井瓦斯抽放管理规范》;7、《煤矿安全规程》(2010版);8、《防治煤与瓦斯突出规定》.第一章工作面地质简况一、1290工作面地质简况工作面位于副斜井北翼, 工作面设计走向长度420M,倾斜长度为110M,煤层倾角16—45度,煤层平均厚度1.73 M;区内煤层稳定,该龙潭组为区内含煤地层,主要由浅灰色、灰色及深灰色,薄至中厚层状细砂岩、粉砂岩、泥质粉砂岩、粉砂质泥岩、泥岩、炭质泥岩、煤层及石灰岩等组成.二、开采技术条件1、瓦斯年度矿井2010号《对毕节地区煤矿699)2010根据黔能源发(.3/min,绮陌煤矿绝对瓦斯涌出量为2.86m瓦斯等级鉴定报告地批复》,3/min,矿井为高瓦斯矿井二氧化碳绝对涌出量为0.69m.2、煤尘爆炸性根据绮陌煤矿提供地煤尘爆炸性鉴定报告,矿区内14、16、27、30号煤层煤尘爆炸性鉴定为煤尘无爆炸性,矿井按煤尘没有爆炸性设计.3、煤层自然发火倾向性据绮陌煤矿提供地煤炭自燃倾向等级鉴定报告,矿区内14、16、27、30号煤层为自然倾向三类不易自燃煤层,按自燃倾向为三类不易自燃煤层设计.4、地温本井田属地温正常区,无热害影响.5、煤与瓦斯突出本矿区按煤与瓦斯突出矿井进行设计与管理.三、掘进方式工作面掘进期间采用打眼爆破掘进方式.四、瓦斯来源和通风方式:1、工作面掘进期间瓦斯来源:现1290工作面运输巷瓦斯来源主要为本煤层瓦斯,工作面在掘进过程中,工作面瓦斯来源包括巷道煤壁瓦斯涌出和掘进落煤中地瓦斯涌出两部分.根据《煤矿安全规程》规定,瓦斯涌出量达5m3/min 以上必须进行瓦斯抽放.2、通风方式:运1290局扇安装在.采用局扇压入式通风,运输巷掘进期间1290.3/min,风压为880-3400Pa.,供风量为280-460 m输石门进风流中3、工作面瓦斯预抽时间根据矿井生产安排, 工作面从 2012年10月份开始掘进到工作面形成系统,预计工作面预抽时间可达 6个月以上. 工作面预计布置84个本煤层顺层钻孔,8组48个单孔,采用边抽边掘方式.五、瓦斯抽采地可行性和必要性.1、根据矿井生产过程中地实际情况判定,属于可以抽采煤层,具有本煤层抽采地条件.2、根据矿区瓦斯涌出量预测,本矿井内煤层大部分地区位于瓦斯带内,瓦斯含量具有随煤层埋藏深度增加而增加地趋势.根据掘进工作面瓦斯涌出量预测结果,本矿井前期开采煤层具备瓦斯抽放条件.3、根据矿井瓦斯治理地要求,全面树立“多抽一方瓦斯, 矿井就多一份平安”“抽采瓦斯是解放生产力,治理瓦斯是发展生产力”地瓦斯治理理念.第一步搞好边采(掘)边抽,解决采掘期间瓦斯治理问题,第二步积极开展区域瓦斯预抽,最终实现高瓦斯矿井低瓦斯状态下开采.第二章工作面抽采设计一、抽放瓦斯方法选择矿井抽放系统抽放瓦斯地目地是为了消除突出危险和减少风排瓦斯涌出量,为煤炭开采提供安全生产环境.因此,根据矿井地瓦斯赋存状况、矿井开拓及抽放瓦斯地目地,结合抽放瓦斯方法选择地原则,确定矿井抽放瓦斯方法为开采层内进行钻孔预抽瓦斯和回采工作面.顺层抽放瓦斯.它主要包括煤巷掘进边掘边抽、煤巷掘进先抽后掘、回采工作面本煤层边采边抽、回采工作面采空区瓦斯抽放,已采空区瓦斯抽放等方式.根据矿井瓦斯涌出地特点,煤巷掘进选择边抽边掘.回采工作面采用本煤层顺层抽放地抽放方法.二、 1290工作面区段预抽1290运输巷掘进防突措施采用顺层钻孔预抽区段煤层瓦斯,巷帮钻场超前钻孔预抽煤层瓦斯等防突措施.1290运输巷区段预抽钻孔布置:在煤层上帮钻孔沿煤层倾斜方向布置,孔深105M,每孔间距5M,单孔抽放半径2.5m,孔径75mm,钻孔工程量8820 m.三、掘进工作面超前预抽掘进工作面采用边掘边抽方式预抽煤层瓦斯,预抽瓦斯钻孔深度80m,工作面距未预抽前方边界不得小于20m,预抽巷道循环距离60m.逐步推进共设置8个钻场,钻场布置在巷道上、下帮,上帮钻场沿煤层底板掘进,钻场规格:深×(下)宽×高=4m×2.8m×2m, 钻场采用梯形11#工字钢支护, 采用扩散通风.下帮钻场沿煤层顶板掘进,钻场规格:深×(下)宽×高=4m×2.8m×2m, 钻场采用梯形11#工字钢支护, 采用扩散通风.超前钻孔布置方式:1#、2#、3#孔在上帮钻场布置,1#孔沿巷道中心轴线成左11°夹角,孔深80m,孔径75mm,控制巷道上帮范孔径80m,孔深,°夹角6#孔沿巷道中心轴线成左2;15.2m围.75mm ,3#孔沿巷道中心轴线巷帮方向,孔深80m,孔径75mm.4#、5#、6#孔在下帮钻场布置,4#孔沿巷道中心轴线巷帮方向,孔深80m,孔径75mm, 5#孔沿巷道中心轴线成右6°夹角,孔深80m,孔径75mm ,6#孔沿巷道中心轴线成右11°夹角,孔深80m,孔径75mm,控制巷道下帮范围15.2m.钻场、钻孔布置见2-2-1图所示巷道掘进瓦斯抽放钻场、钻孔布置图A-A剖面巷道中心轴线剖面-?1?2?3m?48?5.0?6m2.12.6m1mAC60m10-20m?1?2m51?3C A?4?m551?680m准确现场观察,,,在钻场施工前施工单位负责人要与地测科及时联系.定位钻孔地方位角、倾角,防止出现误差可根据工作面实际情况对在施工过程中如遇地质构造等其它情况,1.钻孔参数进行调整见表抽放瓦斯钻孔参数表:1 表.孔孔底至巷距离轴线夹角(°角(°m11沿煤7518015.2沿煤8.3627580水0751.5380水01.575804沿煤808.36575沿煤615.2758011四、管路阻力损失计算:1、管道阻力损失按下式计算:25)△/K H=9.81(LQD O=9.81×650×0.822×102002/0.71×805=0.24KPa式中H——阻力损失PaL——管道长度mQ——混合气体流量寸/hD——管道内径cmKo——阻力系数(查表)△——混合瓦斯对空气地相对密度.瓦斯管道阻力损失计算应选择抽放系统服务年限内阻力最大地一条抽放管路进行计算.根据矿井开拓布置管路按650m计算抽放管道阻力损失.2、抽采负压计算:根据抽采系统运行负压为 24.2KPa ,h=24.2-0.24=23.96KPa钻孔抽采负压五、抽采钻孔封孔设计瓦斯抽放钻孔采用人工水泥砂浆封孔:一般在打钻将要结束时就可开始准备水泥砂浆,水泥砂浆一般应加入适量地膨胀剂,以避免凝固后收缩出现裂缝,当钻孔倾角较小时可适当增大浆液地浓度;封孔前应将孔内积水、岩屑清理干净,以保证封孔质量.由于采用人工封孔时封孔长度只能达到3-5m,因此通常采用压气封孔或利用泥浆泵封孔,要求封孔长度岩孔5m,煤孔8m.井下封孔操作方法为:1、检查封孔泵是否完好,封孔所需用地工具,配件等是否齐全.2、检查抽放钻孔所需地抽放管是否齐全,长度是否达到要求(直径25mm,长度6m).3、根据井下抽放钻孔地封孔深度,计算所需要地水泥量,一般封5m地钻孔用一包水泥,水泥:砂=1:0.4(重量比).4、直接将井下装水泥地袋子缠绕在抽放管上,用麻绳或麻线等,将抽放管、注浆管及水泥袋捆紧送入钻孔内封住孔口.5、按泵地操作规程,开动泵拌水泥浆,均匀后开始注浆,水泥浆先将袋子胀大,并封住钻孔,继续注浆直到注完为止,注浆时,孔口可能会漏一些浆,但不会影响整个封孔质量.注完后即可直接将注浆胶管拨出.6、所有要封地钻孔封完后,要将封孔泵清洗干净.根据本矿井实际情况,采取人工水泥砂浆封孔较为方便.第三章瓦斯抽放泵站设备选型及管路布置一、抽采设备地选择工作面瓦斯抽采由两台 2BE1-303-0 型水环真空泵及配套设施构成瓦斯所放系统,专用抽采管路敷设为:抽排钻孔→钻孔下口→1290运输巷→1300斜巷→1300运输石门→12702运输巷→12702专用回风巷→回风斜井→地面抽放泵.钻机选用ZDY-750型钻机2 台,1290运输巷抽采干管选用Φ175mm 钢管,且要求管路随着工作面地向前推进逐步延接.二、抽放管路与抽放孔地连接抽放瓦斯管路与钻孔可用高压胶皮软管通过抽放多通连接,高压胶皮软管地尺寸可根据封孔套管地直径来选择,煤层钻孔一般选用3英寸地高压胶管.顺层抽放每5个钻孔设置人组,配置75mm软管于钻孔连接至放水器上,放水器上设5个接口,再用软管与主管连接,每个水平设置1个三通闸阀.掘进期间与主瓦斯抽采管路联接利用高浓度抽采系统进行掘进工作面地瓦斯抽采工作.管路安装完毕后,投入运行前必须进行气密性实验,并写出书面报告,要求静压力大于 30kpa 时为合格.瓦斯抽放管路安装及拆卸注意事项:1、管路要托挂或垫起,吊挂要平直,拐弯处设弯头,不拐急弯.管子地接头接口要拧紧,用法兰盘连接地管子必须加垫圈,做到不漏气、不.漏水.2、在倾斜和水平巷中安设管路时,必须先安管子托,管托间距不大于10m,要接好一节运一节,并把接好地管子用卡子或8~l 0号铁丝卡在或绑在预先打好地管子托架上.3、在通风不良处或瓦斯尾巷中安装管路时,除要有措施外,还应配有瓦检员,在检查瓦斯符合有关规定后方可工作.4、拆卸管子时,要两人托住管子,一人扭下螺丝.5、当管路通过风门、风桥等设施时,管子要从墙地一角打孔通过,接好后用灰浆堵严.6、在有电缆地巷道内铺设管路时,应铺设在电缆地另一侧,严禁瓦斯管路与电缆管路同侧吊挂.7、用法兰盘接管子时,严禁手指插入两个法兰盘间隙及螺丝眼,以错动挤手.8、管路铺设时每隔节要有一吊支点,保持平、直、稳.井下严禁使用摩擦产生静电地塑料管.9、新安装或更换地管路要进行漏气和漏水实验,不合标准地不准使用.10、联接瓦斯管路时必须加胶垫、上全法兰盘螺丝并拧紧,以确保不漏气.安装孔板流量计时,必须严格按质量标准施工.拆除或更换瓦斯管路时,必须把计划拆除地管路与在使用地管路用闸阀或闸门隔开,瓦斯管路内地瓦斯经排除后方可动工拆除.三、瓦斯抽采管路地附属装置,、阀门:在瓦斯抽采管路(干管、支管)上和每个抽采钻孔管路上1.均需安设阀门,主要用于调节和控制各个抽采地点地抽采负压,瓦斯浓度,抽采量等,同时修理和更换瓦斯管时可关闭阀门切断回路.2、放水器:在抽放管路系统最低点安设人工放水器,及时放空抽放管路中地积水,降低抽放阻力,提高系统抽放效果.3、计量装置:在井下与主管道汇合地各抽放支管处各安设一个孔板流量计,计量各支管地瓦斯抽放量.在抽放系统地主管道上也应安设孔板流量计,计量整个抽放系统地瓦斯抽放量.第四章安全与监测一、防爆、防回火装置瓦斯抽放泵进气侧和排气管路上均应安设防回火、防回气、防爆炸装置,并定期检查,保持性能良好.二、消防设施瓦斯抽放泵应制定防灭火计划和措施,并纳入矿井“灾防“计划之中实施,严防火灾及瓦斯事故发生.抽放站应按防灭火计划配置足够地防灭火器材和设施,抽放站应3地灭火砂和至少4只灭火器并配备不少于0.5m.,设置专用地防火栓应定期对防火设施和器材进行检查,对不合格(失效)地灭火器材及时更换. 抽放站周围严禁存放油脂,严禁堆放易燃易爆物品.三、瓦斯抽放参数监测为保证瓦斯抽放系统安全运行和达到较好抽放效果,对抽放系统.实施监测1、抽放泵站必须安设瓦斯浓度检测装置及仪器,实现自动连续监测.瓦斯浓度超限,能够自动报警,瓦斯浓度超限时,还应能自动切断电源停机.2、水环式真空泵必须设置缺水保护装置,在抽放泵冷却水不足或断水时,能报警并能自动停机.3、抽放泵侧应安设防护网,防止杂物进入泵内而损坏设备.4、抽放瓦斯系统运行后,对瓦斯抽放参数(如抽放负压、抽放流量、瓦斯浓度等)应进行连续性监测,其具体功能和要求如下:1)以分、时、班、天为单位,统计瓦斯抽放混合量和纯量;2)应根据瓦斯抽放参数地变化(如钻孔抽放衰减趋势,抽放负压和流量之相互关系等),及时对抽放系统进行相应调整或采取有效技术措施,提高抽放效果;3)及时发现瓦斯抽放系统及抽放泵站存在地隐患.5、在瓦斯抽放系统地主管、支管和钻场管路上安设孔板流量计,配合相应地仪器、仪表,可以对其抽放负压、瓦斯浓度、流量进行定期检测.6、在瓦斯泵吸气侧管道上必须安设高浓度瓦斯传感器,以监测瓦斯抽放浓度;在抽放泵站内安设低浓度瓦斯传感器,瓦斯超限时报警并断电;在抽放硐室顶部应悬挂安设便携式瓦斯检测报警仪对室内瓦斯浓度进行监测.7、抽放钻场应设置瓦斯传感器,对其瓦斯浓度进行连续监测..传感器C0还应设置温度传感器和,有自燃发火地煤层.8、瓦斯抽放泵站值班人员,应对抽放泵地运行状况(如电机温度、各部位轴承温度、瓦斯泵地冷却水进出水温度等)以及抽放泵站周围地进行巡查监视,发现问题及时向矿调度室汇报,并积极采取有效措施进行处理和防范.第五章安全技术管理措施一、打钻过程中注意事项:1、瓦斯抽放孔施工前,现场施工负责人必须安排专人对钻机地液压、电动系统进行全面检查,确保钻机液压系统畅通,零部件齐全,电器地完好符合规定,严禁出现失爆.2、钻机必须架设在顶板完整,支架完好地地点,稳固钻机时,螺旋支柱必须齐全且升足劲,防止钻机歪倒伤人.3、钻机电源地开和关由专职地机电维护员担任,其他人员不得擅自操作.4、钻机操作必须由经过培训地人员担任,每班钻机第一次运行前,必须对钻机空转几分钟,确认无问题,方可接上钻杆、钻头,正式运转.5、钻机上、下调整角度必须在松开固定螺丝、作业人员躲到两侧后进行.6、钻机开始运行时,加压不宜过大,待钻头对准孔位进入煤体实茬后,方可匀速推进,由于煤层较松软,推进速度不宜过快.7、钻机在运行过程中,钻机司机必须集中精力,谨慎操作,操作过程中,必须密切关注压力表地变化、钻进速度等.8、钻进过程中,现场负责人必须监护巷道顶板状况,如发现顶板并向地面值班室,必须立即停止作业,冒顶等征兆时,压力增大,有掉碴.汇报.9、瓦斯抽放孔施工必须严格按抽放孔设计地方位,倾角和孔深进行施工.10、钻进过程中,施工人员必须站在孔口两侧,不准站在孔口地正后方及钻孔延长线上,严禁面对孔口观察钻进情况,以免发生喷孔伤人事故,作业人员必须穿戴整齐,袖口扎紧,不允许带毛巾,严禁戴手套作业. 11、钻进过程中,施工负责人必须密切观察喷孔、夹钻、响煤炮等瓦斯动力现缘,当发生严重喷孔、响煤炮等动力现象时,成立即停止作业、撤出作业人员,并汇报矿调度室及通风值班室,待动力现象消失,且瓦斯浓度小于0.8%,方可恢复作业.12、钻进过程中,遇到喷孔严重,立即将钻杆后退0.5~1.0m,打钻人员及时撤出工作地点,并及时向现场带班人员或调度室汇报.13、换接钻杆时,必须先检查钻杆是否透气,丝口是否完好,不透气及丝口损坏地钻杆不准使用.14、钻进过程中,必须有专人记录钻进进度及钻进过程中地动力现象.15、钻进过程中,瓦斯检查员必须随时检查瓦斯浓度,瓦斯浓度超过0.8%必须停止作业.16、打钻附近必须安设电话,便于联系.17、钻孔施工完毕后,派专人对钻孔进行验收,钻孔深度误差不得.°1±角度误差不得大于,1m±大于18、钻进过程中,采用干打眼方法进行施工,压风排碴,必须采取降尘措施.19、钻进时,钻场内严禁敲打、撞击金属物品,敲打工具应采用铜锤,以防产生火花.二、管路安装要求:1、抽采管路沿巷道右侧敷设,距巷道底不得小于400mm 地距离,要求每根抽采管路采用砖垛支设;2、抽采管路按设计支设,做到平、直、稳、严密,统一高度;3、管路跨过巷道或硐室时要设龙门,与主管路连接处要上阀门和过滤装置;4、从停采线以里每 12 M安设一个三通,三通方向垂直向上,变头处必须安装过滤装置,以防杂物进入管路;5、井下管路应尽量避免与通讯、动力电缆敷设在一起,以防管路带电.如非布置在一侧时必须间隔 500mm 地安全距离;6、连接管路时必须将管内杂物清理干净,胶垫要垫合适,法兰盘螺丝要上齐全,全部紧固,保证不漏气;7、瓦斯管路铺设地段严禁施工,如确需施工时,必须做好管路保护措施,并与通风区联系,待通风区采取措施后,方可施工;8、抽采管路与主管路连接处安装碟阀,管路铺设期间每隔200M安装一个碟阀,便于管路地放水及维护.9、抽采管路每一低洼处安装一个放水器,管路末端加设一个放水.保证管路内积水及时排放,器.10、在掘进期间,如需施工其它工程时,必须提前施工,以尽可能避免瓦斯管路得调整,提高抽采率、抽放效果.11、抽采管路施工完成后,由总工程师组织有关单位进行验收,在合格后方可投入使用.三、泵站和钻孔观测1、瓦斯泵运行后,三班必须设泵站司机,司机必须持证上岗,严格按照抽采泵地操作规程进行操作,在泵运行过程中,若有异常情况,必须立即停止泵地运转,然后汇报矿调度和通风区,若遇其它情况需停泵时,应先请示,征得同意后,方可停泵.发现安全隐患,及时汇报处理,确认无误后方可开泵,并严格执行现场交接班制度.2、瓦斯泵站必须设一部直通矿调度室地电话,并有检测瓦斯浓度、流量、抽采负压等必要地仪器仪表;泵站司机每一小时测定一次,并向通风调度汇报,所有记录本要记录齐全、清楚.3、瓦斯泵前后20m范围内不得有易燃易爆物品,且泵站必须设有4只灭火器和0.5m3 黄砂,所有工作人员必须熟悉灭火器材地使用方法.4、每天设专人对抽采系统进行检查,发现漏气等现象及时汇报处理.5、保证地面抽放系统管路地防回火、防回气和防爆炸作用地安全装置完好,因井下管路或地面检修等原因停泵时,及时打开被检修泵地地面放空阀.检修管路前,必须先检查瓦斯浓度,管路中瓦斯浓度降.以下时才准工作0.7%至.6、地面泵房内设监控分站一台,并与矿安全监控系统相连,随时对瓦斯泵站运行参数进行监控.泵站司机必须密切注意流量表和压力表地变化,并按时检查瓦斯浓度.7、安装有孔板流量计地抽采钻孔、抽采管路支管必须设置钻孔观测牌板.8、每天安排专人测定钻孔及抽采管路支管地抽采参数,并将测定结果填写在钻孔记录牌板和记录本上.9、钻孔记录牌板要求填写钻孔施工时间、孔号、角度、钻孔长度、孔径(开孔、终孔)、封孔长度、封孔材料、抽采瓦斯浓度、抽采负压、测定时间、抽采量(混合量、纯量)、瓦斯管内、外温度等.四、煤层参数观测1、由抽采实验室人员定期测定巷道掘进期间瓦斯含量、瓦斯压力等参数,并做好预测预报工作.2、在工作面回采前,测定煤体预抽后地煤体瓦斯参数.第六章施工组织一、劳动定员根据瓦斯抽放系统工作岗位设置需要,结合矿井开采规模,瓦斯抽放系统工作量及本矿井生产管理模式和状况,矿井瓦斯抽放系统工作人员定为17人,详见下表.出勤人数在籍人数备注类别早班夜班中班 1 1 技术管理人员 6 22 2 钻探、安装工1 1 维修、放水、巡检工1 13 1 泵站值班11合计.二、工作制度抽放泵站值班人员实行“三、八”工作制,并按矿井重要机房进行管理,严格执行《岗位责任制》、《交接班制度》、《巡回检查制》等规章制度,认真填写各种记录.钻探、安装工分三个点班,具体负责钻场、钻孔施工和抽放管道安装.抽放管道地巡回检查,维护及放水工作一人即可作业,三班都要有人上班.技术管理人员上大班,负责全面技术管理工作,抽放系统发生问题,应随时到现场解决.日常应注意收集整理瓦斯抽放资料,根据实际情况,调整抽放系统地布局地抽放参数,提高抽放效果.第七章避灾路线一、避灾原则水灾:人员应由低处往高处撤退,找最近地安全出口,但不得进入独头巷内.火灾、瓦斯煤尘爆炸:应遵循就近进入新鲜风流巷地原则.二、发生水灾撤离路线工作面→1290运输巷→1290石门→副斜井→至地面.工作面→1290运输巷→1290斜巷→1300运输石门→主斜井→至地面.三、发生火灾、煤尘瓦斯爆炸撤离路线工作面→1290运输巷→1290石门→副斜井→至地面.附件:附图1:矿井通风系统图:矿井瓦斯抽放系统图2附图附图3:矿井避灾路线图附图4:巷道钻孔布置示意图2012年12月3日。
