[宝典]电力负荷及其计算

这类设备的工作时间较短，停歇时
间较长。导体还未达到其稳定温升
短时工作制设备 就开始冷却，在停歇时间内足以将
温度降至通电前的温度，如：金属
切削用的辅助机械(龙门刨横梁升降
电动机、刀架快速移动装置)、水闸
反复短时工作制设备 用这电类动设机备等的。工作呈周期性，时而
工作时而停歇，如此反复，且工
作时间与停歇时间有一定比例。
第二章 电力负荷及其计算
2.1 电力负荷和负荷曲线 2.2 负荷统计、计算的方法 2.3 企业负荷的确定与变压器的选择 2.4 功率补偿技术
EXIT
EXIT
EXIT
什么是负荷？ “电力负荷”在不同的场合可以有不同的含义，它可以
指用电设备或用电单位，也可以指用电设备或用电 单位的功率或电流的大小。
EXIT
4. 负荷等级及供电要求
工厂的电力负荷，根据其对供电可靠性的要求及中断供电 造成的损失或影响的程度分为三级 。 1）一级负荷 中断供电将造成人身伤亡者；或政治、经济上将造成重大 损失者。在一级负荷中，特别重要的负荷是指在中断供电 时 将发生中毒、爆炸和火灾等情况的负荷，以及特别重要 场所的不允许中断供电的负荷。
EXIT
年负荷持续时间曲线， 反映了全年负荷变动 与对应的负荷持续时 间（全年按8760h计） 的关系。
年每日最大负荷曲 线，反映了全年当 中不同时段的电能 消耗水平，是按全 年每日的最大半小 时平均负荷来绘制 的。
年负荷曲线
EXIT
6 负荷曲线特征量 年最大负荷Pmax 年负荷持续时间曲线上的最大负荷， 它是全年中负荷最大的工作班 消耗电能最多的半小时平均负荷P30。 通常用Pmax、Qmax和Smax分别表示年有功、无功和视在最大功率， 因此，年最大负荷也就是半小时最大负荷P30 年最大负荷利用小时Tmax 假设负荷按最大负荷Pmax持续运行时，在此时间内电力负荷所耗用 的电能与电力负荷全年实际耗用的电能相同。
EXIT
2.1.2 用电设备的额定容量
学习内容： 1. 设备容量的定义 2. 为什么要换算设备容量？ 3. 设备容量换算方法
EXIT
1 设备容量的定义
设备的銘牌额定功率PN经过换算至统一规 定的工作制下的“额定功率”称为设备容量，用 Pe来表示。
l
注意：设备容量与设备额定功率的概念及不
同点
EXIT
l
Pc=P30=Pmax
l
Qc=Q30=Qmax
l
Sc=S30=Smax
EXIT
2.2.1 概述
l 负荷计算:是指对某一线路中的实际用电负荷 l 的运行规律进行分析，从而求出该线路的计算 l 负荷的过程。
PC----负荷的有功计算负荷 QC----负荷的无功计算负荷 SC---负荷的视在计算负荷 IC----负荷的计算电流
Pc KdPe
用电设备组 所有设备容 量之和
Pe Pei
每组用电设 备的设备容 量
EXIT
需要系数法—需要系数
注：工程实际中，很难通 过Kd的表达式来求得需要
l 1、先确定计算范围(如某低压干线上的所有设备)，
l 2、然后将不同工作制下的用电设备的额定功率PN换 算到同一工作制下，经换算后的额定功率也称为设 备容量Pe。
l 3、再将工艺性质相同的并有相近需要系数的用电设 备合并成组，考虑到需要系数，算出每一组用电设 备的计算负荷，
l 4、最后汇总各级计算负荷得到总的计算负荷。
照明设备的工作特点： （1）工作方式属长期连续工作方式。 （2）除白炽灯、卤钨灯的功率因数为1外，其它类型的灯具功 率因数均较低。 （3）照明பைடு நூலகம்荷为单相负荷，单个照明设备容量较小。
EXIT
4 工厂用电设备的工作制
能长期连续运行，每次连续工作 时间超过8小时，运行时负荷比较 长期连续工作制设备 稳定。如：照明设备、电动扶梯、 空调风机、电炉等。
EXIT
如起重机、电焊机、电梯等
负荷持续率
通常用一个工作周期内工作时间占整个周期的百分比来表示 负荷持续率（或称暂载率）ε
工作时间
N
t
t t0
100%
（2－1） 停歇时间
起重电动机的标准暂载率有15%、25%、40%、60%四种。 电焊设备的标准暂载率有50%、65%、75%、100%四种。
EXIT
EXIT
负荷计算统计方法
负荷计 算方法
需要系数是按照车间以上的负荷 需要系数法 情况来确定的，适用于变、配电
所的负荷计算。
二项式系数法考虑了用电设备中 二项式系数法几台功率较大的设备工作时对负
荷影响的附加功率，一般适用于 低压配电支干线和配电箱的负荷 计算。
EXIT
l
按需要系数法进行负荷计算的基本过程是：
热效应相等，产生的最大温升与等效负荷产生的最
高温升相等。
l
按照等效负荷，从满足发热的条件来选择用电
设备，用以计算的负荷功率或负荷电流称为“计算负
荷”。
EXIT
l
在设计计算中，通常将“半小时最大负荷”
作为计算负荷，用Pc(Qc、Sc或Ic)表示。
l
计算负荷、年最大负荷、30 min平均最大
负荷三者之间的关系为
2.2.1 概述 计算负荷，是通过统计计算求出的，用来按发热条件选 择供电系统中各元件的负荷值。 计算负荷是供电设计计算的基本依据。工程上常取半小 时平均最大负荷P30（亦即年最大负荷）作为计算负荷。
EXIT
l
在工厂供电系统设计过程中必须找出这些用电
设备的等效负荷。所谓等效，是指这些用电设备在
实际运行中所产生的最大热效应与等效负荷产生的
EXIT
为什么要进行负荷计算？ 供电系统电气设备选择（导线、开关、变压器等） 继电保护整定 选择仪表量程 安排供电方案及系统运行方式
EXIT
3. 电力负荷的类型 动力设备就是那些为其他设备提供动力的设备
① 按用途可分为：照明负荷和动力负荷 ② 按行业分：工业负荷、非工业负荷和居民生活负荷
（民用电） ③ 电力负荷（设备）按工作制的分类 长期连续工作制 短时工作制 这类设备的工作时间较短，而停歇时间相对较长。 断续周期工作制
感应炉
主要用于熔炼和金属材料热处理
其它电热设备
红外线加热、微波加热和等离子加热等
电热设备的工作特点是：
（1）工作方式为长期连续工作方式。 （2）电力装置一般属二级或三级负荷。 （3）功率因数都较高，小型的电热设备可达 到1。
EXIT
照明设备 常用照明设备 白炽灯、卤钨灯、荧光灯、高压汞灯、高压钠灯、钨卤 化物灯和单灯混光灯等。
灯泡额定功率的1.1倍；自镇式高压汞灯设备容量与
灯泡额定功率相等。
EXIT
l
高压钠灯考虑镇流器的功耗，其设备容
量应为灯泡额定功率的1.1倍。
l
金属卤化物灯考虑镇流器的功耗，其设
备容量应为灯泡额定功率的1.1倍。
EXIT
2.1.3 负荷曲线绘制与用途
1 什么是负荷曲线？ 电力负荷随时间变化的曲线，反映了用户用 电的特点和规律。描述负荷变化趋势的数学 手段：可用来预测负荷变化趋势。
2.反复短时工作制的用电设备 反复短时工作制的设备容量是指某负荷持续 率的额定功率换算到统一的负荷持续率下的 功率。
EXIT
起重电动机 对起重电动机应统一换算到ε=25%，换算公式
换算后设 备容量
Pe PN
N 25
2PN
设备铬牌暂载 率
N
（3－2）
（换算前）设 备铬牌额定功 率
EXIT
电焊机设备
断续工作制电气设备的功率与负荷持续率的关系 同一设备在不同的暂载率下工作时，其输出功率是不同 的。在计算其设备容量时，必须先转换到一个统一的ε 下。
不同负荷持续 率率 的下 换， 算P 功 1公 式 12P2为
EXIT

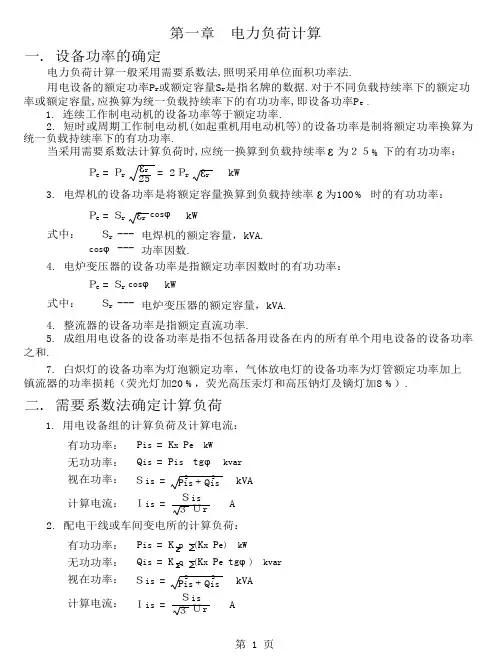

5 设备容量的确定
1.长期工作制和短期工作制的用电设备 长期工作制和短时工作制的设备容量就是所 有设备的銘牌额定功率， 即 Pe=PN
EXIT
电镀的作用：防止腐蚀，增加美观， 提高零件的耐磨性或导电性等， 如镀铜、镀铬。
电镀设备的工作特点是： 电 （1）工作方式是长期连续工作的。 镀 （2）供电采用直流电源，需要晶闸管整流设备。 设 （3）容量较大，功率因数较低。 备
EXIT
电热设备
电阻加热炉
主要用于各种零件的热处理
电弧炉
主要用于矿石熔炼、金属熔炼
对电焊机设备，应统一换算到ε=100%，换算公式为：
设备铬牌功率因 数
P eP N NSNco s N
（3-3）
设备铬牌额定容 量
EXIT
l
(3) 照明设备的设备容量
l
白炽灯、卤钨灯设备容量就是灯泡上标出的额
定功率。
l
荧光灯考虑镇流器的功耗，其设备容量应为灯
泡额定功率的1.2～1.3倍。
l
高压汞灯考虑镇流器的功耗，其设备容量应为
EXIT
l
最大负荷利用小时为
l l
TmaxWaPmax
l
Tmax的大小表明了工厂消耗电能是否均匀。最
大负荷利用小时越大，则负荷越平稳。Tmax一般
与工厂类型及生产班制有较大的关系，例如，一
班制工厂Tmax=1800～2500 h,两班制工厂 Tmax=3500～4500 h,三班制工厂Tmax=5000～7000 h。
EXIT
需要系数Kd 由于一个用电设备组中的设备并不一定同时工作，工作的设 备也不一定都工作在额定状态下，另外考虑到线路的损耗、用 电设备本身的损耗等因素，设备或设备组的计算负荷等于用电 设备组的总容量乘以一个小于1的系数，叫做需要系数，用Kd 表示。
