轨道检测技术(之一)
轨道动态检测课件
详细描述
轨道动态检测市场需求的主要推动因素是提 高运行安全和运输效率。通过实时监控轨道 状态和使用先进的检测设备，可以及时发现 潜在的安全隐患，减少事故发生的可能性。 同时，通过优化轨道布局和使用高效的检测 技术，可以提高列车的通过速度和运输效率
。
社会效益与经济效益
总结词
社会效益和经济效益显著
详细描述
案例三：矿区铁路线路检测案例
总结词
矿区铁路线路具有复杂的地形和恶劣的环境条件，其 维护难度较大。轨道动态检测技术可以在矿区铁路线 路的维护中发挥重要作用，提高线路的安全性和稳定 性。
详细描述
矿区铁路线路面临着复杂的地形和恶劣的环境条件，如 山岭重丘、长大坡道、曲线半径小等，给线路的维护带 来了很大的难度。通过轨道动态检测技术，可以在列车 运行过程中对线路的平直度、轨距、高低差、水平差、 曲线半径等参数进行全面、准确、实时的检测，及时发 现和解决潜在的安全隐患，提高线路维护的针对性和效 率。同时，轨道动态检测技术还可以为矿区铁路线路的 改线和扩建提供准确的数据支持。
轨道动态检测技术的广泛应用将带来显著的社会效益和 经济效益。通过提高运行安全和运输效率，可以减少事 故的发生和交通拥堵，提高公众出行的舒适度和安全性 。同时，轨道动态检测技术的发展也将带动相关产业的 发展，创造更多的就业机会和技术转化机会。
THANKS
感谢观看
05 轨道动态检测实 际案例
案例一：铁路线路检测案例
总结词
通过运用轨道动态检测技术，对铁路线路进行全面、准确、实时的检测，为线路维护和安全管理提供及时、可靠 的数据支持。
详细描述
铁路线路是列车运行的基础设施，其状态直接影响到列车运行的安全和效率。通过轨道动态检测技术，可以在列 车运行过程中对线路的平直度、轨距、高低差、水平差、曲线半径等参数进行全面、准确、实时的检测，及时发 现和解决潜在的安全隐患，提高线路维护的针对性和效率。
轨道检测
P1

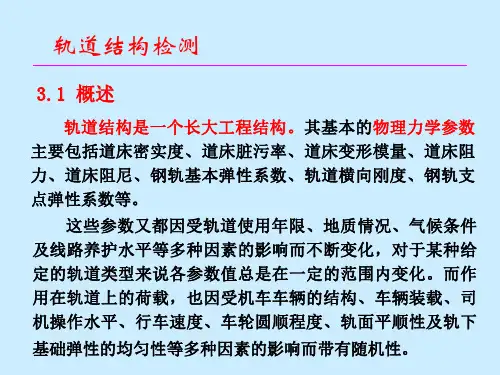

轨道结构检测
3.2.1 车轮作用到钢轨上的垂直力P1、P2的测试 冲击荷载P1：当车轮滚过踏面扁疤、轨面擦伤、接头、
岔心等部位时，会出现轮轨冲击现象。这种冲击荷载的持续 时间很短，一般在0.75ms以内。这种短时间的超载或减载(高 频荷载)，一般不会危及行车安全(爬轨或倾覆)。由于其频率 很高，在自上而下的传递过程中衰减很快，因而对轨枕以下 各部件的应力、应变不会有太大的影响。冲击荷载是引起轨 头破损、螺栓孔裂纹和接头轨枕裂纹的主要原因。它还可能 导致很大的道床振动加速度，致使道渣破碎、道床沉陷和边
第三章 轨道结构检测
轮轨垂直力测试方法的讨论 ：
（3）剪应力法是把片子贴在轨腰上，贴片、检查、修复都比 较方便，因此在各国得到广泛应用。 （4）根据贴片部位的应力分析及电桥的加减特性，可以证明， 我国采用的剪力法的贴片及组桥方法，可以消除钢轨的水平 弯曲及扭转所造成的应变的影响。桥路的输出，将与水平力 及垂直荷载的偏心距无关，仅取决于垂直力P2的大小。 （5）剪力法的桥路输出只和作用在两贴片断面之间的垂直荷 载有关，贴片断面以外的荷载对桥路输出不产生影响。邻轮 的作用，轨枕的支承情况，轨下基础的软硬都不会影响测试 的结果。
F m V m 2 gH
t
t
P1
第三章 轨道结构检测
垂直力P2的测试
方法：剪力法、轨腰压缩法
(a) )
R1
(b)
)
R1
Sr-R2
Sr
P2
R2
SL
R3
Sr
P2
Sr R2
-SL
-SL
R3
SL-R3
剪力法测P2原理图
第三章 轨道结构检测
轨道检测技术
• •
第一节
意大利轨检车发展
国外轨检车的发展概况
意大利“阿基米德号”综合检测列 车
第一节
意大利轨检车发展
•
国外轨检车的发展概况
―阿基米德号”综合检测列车又称 Roger2000，是 MER MEC公司和TECNOGAMMA公司为意 大利铁路设计制造的，检测速度可达220km/h。检测项目包括轨道几何参数、钢轨断面、 钢轨波浪磨耗、接触网及受流状态、通信和信号、车体和轴箱加速度、轮轨作用力等。 车上有57台计算机，每秒钟可处理30G数据，有24个激光器、43个光学摄像传感器、47 个加速度计以及大量的强度速度、定位以及温度传感器，以及用于航空电子领域的惯 性平台。
第二节
• •
我国轨检车的发展现况
为克服 GJ－4型轨检车轨距吊梁存在的上述问题，本世纪初我国铁路从美国 ImageMap公司引进了装备 Laserail轨道测量系统的GJ－5型轨检车。 GJ－5型轨检车采用惯性基准法、非接触式测量方式，由基于摄像原理的轨距轨 向测量系统取代光电伺服机构，所有传感器均安装在悬挂于转向架构架上的检测 梁内，取消了轨距吊梁。由于经过一系列减震，检测梁工作时所受的振动和冲击 大大降低，安全性显著提高，同时也消除了检测设备在特定检测速度下产生共振 的可能性。由于不存在伺服机构的往复运动，检测设备的故Βιβλιοθήκη 率也大大降低。轨道检测技术
轨道测量技术
二、检测原理
• 1、系统构成
[2]
公铁2用综合检测车
车辆平台
供电与控制
业务功能模块
通 用 车 辆
轨 道 悬 架
发 电 机
配 电 系 统
定 位 系 统
轨 道 几 何 参 数
钢 轨 断 面
限 界
评价与报表软件模块
2.轨道检测车的工作原理
• 以GJ-5型轨道检测系统为例简述一下检测原理
[3]
GJ-5 型非接触测量系统检测梁
•
三、轨道检测的内容
轨道检测车的基本原理——以GJ-4型轨检车为例（4）
•
方向的检测原理——方向指钢轨内侧面轨距点沿轨道纵向水平位置的变化。 利用左右股轨距测量装置所测的左右股轨距变化或位移，轨距点相对纵向轨 迹—轨向。监测范围±100mm，误差±1.5mm ，模拟弦长18.6米。 扭曲（三角坑）的检测原理：扭曲反映了钢轨顶面的平面性。设轨顶面abcd 四个点不在一个平面上，c点到abd三个点组成的平面的垂直距离h为扭曲。扭 曲会使车轮抬高面悬空，使车辆产生3点支撑1点悬空，极易造成脱轨掉道。 扭曲值h为：h=(a-b)-(c-d)，h=△h1-△h2。△h1为轨道横断面I-I的水平值， △h2为轨道断面Ⅱ-Ⅱ的水平值，△h1-△h2为基长L（断面I-I与断面II-II之 间距）时两轨道断面的水平差。水平已经测出，所以只要按规定基长取两断 面水平差即可计算出扭曲值。
现代轨检车： 组成：由检测和数据处理系统、 发电供电系统、空气调 节系统、仪表工作室、瞭望台以及走行转向架等几部分组 成。 检测项目：轨道的高低、水平、三角坑、方向、轨距，以 及里程和行车速度等。有的还能测量曲线超高、曲率，以 及高低方向等轨道不平顺的变化率、曲线通过的均衡速度 等。 优点：提供直观反映轨道状态的波形图，并能提供经车载 计算机处理打印成的轨道状态报告表，以及记录在磁带上 的轨道状态资料等。有的还可在轨道状态严重不良和需紧 急补修的地方，直接在轨道上喷上颜色标记。将磁带记录 送地面计算机进一步处理，便可编制出各种轨道状态管理 图和轨道整修作业计划表
交通轨道的主要检测技术
交通轨道的主要检测技术铁路是国家经济发展的重要基础设施，是国家经济的骨干和中坚力量。
轨道作为铁路的重要组成部分，其故障诊断是其中的一项重要工作。
传统的人工巡查不仅费时费力，而且容易受到各种主观因素的干扰。
因此，对线路故障进行自动诊断，是保证铁路运输安全的关键。
轨道结构与典型病害无砟轨道基本结构无碴轨道是一种新型的道床结构，目前已在高速铁路、地铁等轨道工程中得到了广泛的应用，其特点是采用硬质混凝土或柏油路面代替了传统的道床，它是一种利用固定装置与轨道直接弹性连接的轨道结构。
与常规有碴轨道相比，它可以长期维持轨道的形态和位置，并使其具有良好的耐久性、稳定性和维修能力。
目前中国轨道交通系统（CRTS)II型无碴轨道主要由混凝土基础、水泥沥青砂浆填充层、轨道板、扣件和轨道轨道构成。
轨道病害检测典型轨道病害：钢轨表面缺陷、损伤、变形是轨道表面缺陷的一种类型。
一般的路面病害可划分为两类：表面裂纹和滚动接触疲劳。
普通钢轨表面病害可分为脱皮、鱼鳞伤、擦伤、压陷、层裂、波纹等六类。
扣件损坏也属于轨道面损坏，主要有弹条断裂、扣件丢失等。
轨道检测技术：在无人值守技术出现以前，铁路病害的监测大多依靠手工进行，不仅成本高，而且效率低，对人工的安全性也没有相应的保障。
在自动化巡检技术的发展下，传统的手工巡检方式已逐步被基于传感的各种检测手段所代替。
由于轨道内部结构的改变，在某种程度上会影响到超声波的传播。
因此，超声技术在轨道内部探测中得到了广泛的应用。
但是，由于超声反射等原因，这种方法在检测履带踏面疲劳损伤时，其检测速度也比较缓慢。
涡流检测的基本原理是利用激磁线圈在铁轨表面形成涡流，通过检测线圈测量涡流的变化，获得相关的故障信息。
与超声波技术相比，涡流检测技术具有快速的检测能力，在检测轨道表面剥离、车轮擦伤等方面具有显著的优越性。
所以，通常采用涡流探测和超声探测装置。
由于涡流检测技术对检测线圈的安装位置有很高的要求，因此，在实际测试中，由于设备的调试比较繁琐，测试结果的稳定性也不高。
轨道检测技术及其应用20190326
三、轨道动态几何不平顺容许偏差管理
2.区段均值管理。 （1）区段均值评价指标为轨道质量指数（TQI）。
速度等级
左高低mm 右高低mm 左轨向mm 右轨向mm 轨距mm 水平mm 三角坑mm TQI值
V≤80km/h
2.2~2.5 2.2~2.5 1.8~2.2 1.8~2.2 1.4~1.6 1.7~1.9 1.9~2.1 13~15
20 —
8 —
12 —
20 24 12 16 24 26 — —————
轨向(mm)
1.5～ 42m 1.5～ 70m
5 6
7 10 12 5 8 12 16 8 10 16 20 10 14 20 23 8 12 — — — — — — — — — — — — —
轨距(mm)
+4-3
+8-4
+12-6 +15-8
正线
线
υmax≤80 km/h正线
项目
Ⅰ级
Ⅱ级
Ⅳ级
Ⅲ级
（限速 160km/
Ⅰ级
h）
Ⅱ级
Ⅳ级 Ⅲ级 （限速 Ⅰ级
120km/h）
Ⅱ级
Ⅲ级
Ⅳ级 （限 速 Ⅰ级 80km/ h）
Ⅱ级
Ⅳ级 （限 Ⅲ级 速 45km/ h）
高低(mm)
1.5～ 42m 1.5～ 70m
5 6
8 12 15 6 10 15 10 15 — — — —
三、轨道动态几何不平顺容许偏差管理
二、线路动态检查
（5）水平 指轨道上左右两股钢轨面的水平状态。在直线地段，钢轨顶 面应保持同一水平，在曲线地段，应满足外轨设置超高的要求。 水平正负：顺轨检车正向，左轨高为正，反之为负。
铁道工程施工过程中的质量检测技术
铁道工程施工过程中的质量检测技术铁道工程作为交通运输领域的重要组成部分，其施工质量直接关系到铁路运输的安全与效率。
在铁道工程施工过程中，质量检测技术发挥着至关重要的作用，它能够及时发现问题、保障工程质量，确保铁道线路的稳定与可靠运行。
一、铁道工程施工质量检测的重要性铁道工程的质量不仅影响着列车的运行速度、平稳性和安全性，还关系到铁路运输的经济效益和社会效益。
高质量的铁道工程能够减少维修成本、延长使用寿命，提高铁路运输的竞争力。
而质量检测技术则是保障施工质量的重要手段，通过对施工过程中的各个环节进行检测，可以有效地预防和控制质量问题的发生。
二、铁道工程施工过程中的主要质量检测技术1、轨道几何形位检测轨道几何形位是指轨道的轨距、水平、高低、轨向等参数。
常用的检测方法有轨道检查车检测和人工检测。
轨道检查车能够快速、准确地获取大量的轨道几何数据，并通过数据分析软件对轨道状态进行评估。
人工检测则主要依靠道尺、弦线等工具，适用于局部地段的精细检测。
2、道床质量检测道床是轨道结构的重要组成部分，其质量直接影响轨道的稳定性。
道床质量检测包括道床的厚度、密实度、弹性等参数的检测。
常用的检测方法有地质雷达检测、动力触探检测等。
地质雷达检测可以无损地探测道床的厚度和内部结构，动力触探检测则可以评估道床的密实度和承载能力。
3、钢轨质量检测钢轨是列车运行的直接承载部件，其质量至关重要。
钢轨质量检测包括钢轨的材质、尺寸、表面缺陷等方面的检测。
常用的检测方法有超声波探伤、磁粉探伤、涡流探伤等。
这些方法能够有效地检测出钢轨内部的裂纹、夹杂物等缺陷，保障钢轨的质量安全。
4、桥梁结构检测在铁道工程中，桥梁是常见的结构形式。
桥梁结构检测包括桥梁的外观检查、混凝土强度检测、钢筋锈蚀检测、桥梁振动检测等。
外观检查主要通过目视观察和量具测量，发现桥梁表面的裂缝、剥落等缺陷。
混凝土强度检测可以采用回弹法、超声回弹综合法等。
钢筋锈蚀检测常用的方法有半电池电位法、线性极化法等。
铁路工程中的轨道检测技术应用方法
铁路工程中的轨道检测技术应用方法随着科技的不断进步，铁路工程中的轨道检测技术也在不断创新和发展。
轨道检测技术的应用可以有效地提高铁路运行的安全性和稳定性，减少事故的发生，同时也可以提高铁路线路的维护效率和降低成本。
在本文中，我们将重点介绍铁路工程中的轨道检测技术应用方法。
首先，超声波检测技术是在铁路工程检测中常用的方法之一。
该技术通过超声波传感器对轨道进行扫描，检测轨道的缺陷和损伤。
超声波检测技术可以检测出许多常见的轨道问题，例如裂纹、疲劳、腐蚀等。
它能够提供高精度和高灵敏度的检测结果，能够迅速定位并识别轨道的问题区域，从而方便及时修复和维护。
其次，激光检测技术也是一种常见的轨道检测方法。
该技术利用激光测距仪对轨道进行快速而准确的测量。
通过激光测距仪的反射和散射原理，可以获取轨道的几何形状和尺寸。
激光检测技术具有非接触式测量、高测量精度和高测量速度等优点，可以有效地提高轨道检测的效率和准确性。
同时，激光检测技术也可以应用于轨道几何变形、轨道纵向和横向不平顺度等问题的检测。
另外，图像处理技术是一种较为常见的轨道检测方法。
该技术利用摄像机或其他图像采集设备对轨道进行图像获取，并通过图像处理算法分析轨道的状态和问题。
图像处理技术可以检测出轨道上的各种缺陷和损伤，例如磨损、断裂、脱落等。
它具有非接触性、高效性和高精度性的特点，可以快速识别出轨道的问题，并提供可靠的检测报告，为轨道维护提供数据支持。
此外，振动监测技术也是一种常用的轨道检测方法。
该技术通过加速度传感器或振动传感器对轨道进行振动信号的监测和分析。
通过监测轨道的振动特征，可以识别出轨道的异常情况，例如过度振动、共振、异物碰撞等。
振动监测技术具有实时性、灵敏度高、设备维护成本低等优势，可以及时发现轨道问题，并采取相应的维护和修复措施。
最后，无人机检测技术是铁路工程中新兴的轨道检测方法。
通过搭载传感器的无人机进行航拍，可以对轨道进行全面而高效的检测。
高速铁路轨道检测技术研究
高速铁路轨道检测技术研究随着中国高速铁路的加速建设，高速列车的安全性和运行稳定性也成为了人们关注的焦点之一。
其中轨道的状况是决定高速列车行驶安全的重要因素之一。
因此，在高速铁路建设和运营中，轨道的检查和维护也是至关重要的。
为了保证高速列车的行驶安全和舒适性，轨道应当保持一定的水平度和平整度，同时应该受到外部因素的干扰较小。
因此，需要对轨道进行定期的监测和维护。
在过去，轨道的检查主要是人工进行的，耗费大量人力和物力，而且结果也不一定准确可靠。
现在，随着科技的不断进步，轨道检测技术也得到了大力发展和应用。
本文将介绍一些目前常用的高速铁路轨道检测技术。
一、视觉检测技术视觉检测技术是一种比较原始的轨道检测方式，其原理即是通过对轨道进行目测，进行直接观察与判断。
这种方法虽然简单，直观，但其准确度和效率都比较低，尤其是对于某些不易发现的轨道损伤，如微小裂纹、小孔洞等，视觉检测有时并不一定能够发现。
二、激光光学检测技术激光光学检测技术是利用激光束扫描轨道进行检测的一种技术。
该技术可以快速获取一条轨道的3D形状和轮廓信息，以及轨道表面的任何变化，如变形、裂纹等，对于高精度的轨道几何参数和偏离系数的测量也具有较高的准确度和灵敏度，因此现在已经成为轨道状况监测的核心技术之一。
三、电磁感应检测技术电磁感应检测技术是利用能量相互作用原理，通过对轨道表面或近表面感应电磁场进行检测的技术。
该技术可以快速探测轨道表面的任何变化，如缺陷、疲劳裂纹、磨损等，对于识别轨道状况、预测轨道寿命等方面具有重要的意义。
四、声波检测技术声波检测技术是一种传统的轨道检测技术，其原理是利用超声波或冲击波在轨道表面上的传播、反射和散射特性，探测轨道的内部受力状态和表面缺陷情况。
该技术优势是较为全面，可以较为全面地检查轨道的强度、硬度、裂纹和疲劳等情况。
五、超声波波谱检测技术超声波波谱检测技术是一种新兴的轨道检测技术，其原理是利用超声波穿透材料时，汇聚在缺陷或裂纹等位置，形成弹性反射波。
第2章__轨道静态检测技术
概述
轨道静态检测是各工务段、车间、工区对线路进行 检查的主要方式之一，工务段段长、副段长、指导主任、 检查监控车间主任、线路车间主任和线路工长应定期检 查线路、道岔和其他线路设备，并重点检测薄弱处所。
线路设备静态检查的要求
正线线路和道岔，每月应检测2次(当月有轨检车检 查的线路可减少1次)。一次为 “三全”检测（全员、全 线、全面），一次为重点检测。其他线路和道岔，每月 应检测1次。轨距、水平、三角坑应全面检测。轨向、 高低及设备其他状态应全面查看，重点检测。对伤损钢 轨、夹板和焊缝应同时检测。曲线正矢，每季应至少全 面检测1次。对无缝线路轨条位移，每月应观测1次。对 钢轨焊接接头的表面质量及平直度，每半年应检测1次。 对严重线路病害地段和薄弱处所，应经常检测。
概述
通过轨道检测可以了解线路设备的技术状态和变化规 律，及时发现问题，从而科学、合理地安排线路的养护和 维修，确保线路处于良好质量状态，保证铁路运输的安全。
轨道静检测指在没有列车荷载作用时，利用道尺、 弦线以及轻型线路检查仪等检测工具或设备对轨道进行的 检查。检测内容主要包括轨距、水平(扭曲)、高低、轨向 等轨道几何尺寸以及钢轨、联结零件、轨枕、防爬设备、 道床和道岔等部件状态。
第一节 轨道几何状态静态检测设备
二、弦线 静态检查轨道几何尺寸的高低和轨向时，使用的普 通工具是弦线。直线和缓和曲线使用10m弦检测轨向， 圆曲线用20 m弦检测轨向。
第一节 轨道几何状态静态检测设备
三、线路检查仪（轨检仪） 线路检查仪是用于测量轨道静态几何状态的小型推 车。目前国外生产的比较有代表的线路检查仪为Amberg （安博格）线路检查仪，国内的主要代表为南方。 线路检查仪可以测量轨道的几何尺寸及三维绝对坐 标，自动测量轨距、水平(三角坑)、高低和轨道360°横 断面。
轨道检测技术(之一)
轨道检测技术第一章概述【主要内容】我国铁路轨道的特点，线路检测的方法，线路检测对线路养护维修的作用，线路检测的发展历程和现状。
【重点掌握】线路检测的方法。
第一节线路检测对维修工作的意义铁路线路设备是铁路运输业的基础设备，它常年裸露在大自然中，经受着风雨冻融和列车荷载的作用，轨道几何尺寸不断变化，路基及道床不断产生变形，钢轨、联结零件及轨枕不断磨损，而使线路设备技术状态不断地发生变化，因此，工务部门掌握线路设备的变化规律，及时检测线路状态，加强线路检测管理成为确保线路质量、保证运输安全的重要的基础性工作。
一、线路设备的检测方式（一）静态检查静态检查指在没有车轮荷载作用时，用人工或轻型测量小车对线路进行的检查。
主要包括轨距、水平、前后高低、方向、空吊板、钢轨接头、防爬设备、联结零件、轨枕及道口设备等检查。
线路静态检查是各工务段、车间、工区对线路进行检查的的主要方式之一，工务段段长、副段长、指导主任、检测监控车间主任、线路车间主任和线路工长应定期检测线路、道岔和其他线路设备，并重点检测薄弱处所。
（二）动态检测线路动态检测是在列车车轮荷载作用下通过添乘仪、车载式线路检查仪、轨道检查车等设备对线路进行的检测。
线路动态检测是对线路进行检查的主要方式之一，也是我国线路检测技术发展的主要方向。
二、线路检测对养护维修工作的指导作用安全是铁路永恒的主题。
铁路线路设备是铁路运输业的基础设备，经常保持线路设备完整和质量均衡，保证列车以规定速度安全、平稳和不间断地运行，并尽量延长设备的使用寿命是铁路工务部门的重要职责。
因此，合理养护线路，确保线路质量是保证工务部门安全生产的前提，也是保证铁路运输安全的基础。
它对增长企业经济效益、保障人民生命财产安全、提高国民生产总值都有重要意义。
而线路的检测决定着线路的设备技术状态的变化规律及程度，线路检测技术水平直接决定着线路的养护和维修工作的进行。
所以，没有线路检测，就不能确保线路质量状态，也就没有铁路运输的安全生产。
