工业产品CAD技能三级试题3

合集下载

工业产品设计CAD比赛试题.doc

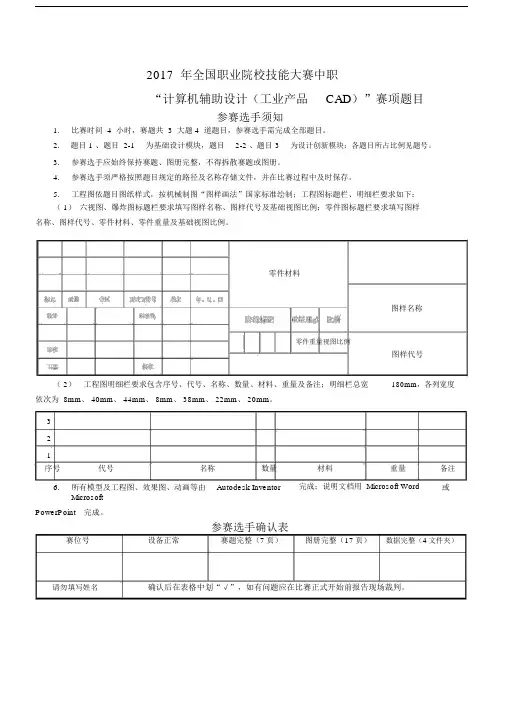

2017 年全国职业院校技能大赛中职“计算机辅助设计（工业产品CAD）”赛项题目参赛选手须知1.比赛时间 4 小时，赛题共 3 大题 4 道题目，参赛选手需完成全部题目。

2. 题目 1 、题目 2-1为基础设计模块，题目2-2 、题目 3为设计创新模块；各题目所占比例见题号。

3.参赛选手应始终保持赛题、图册完整，不得拆散赛题或图册。

4.参赛选手须严格按照题目规定的路径及名称存储文件，并在比赛过程中及时保存。

5.工程图依题目图纸样式，按机械制图“图样画法”国家标准绘制；工程图标题栏、明细栏要求如下：（ 1）六视图、爆炸图标题栏要求填写图样名称、图样代号及基础视图比例；零件图标题栏要求填写图样名称、图样代号、零件材料、零件重量及基础视图比例。

零件材料图样名称零件重量视图比例图样代号（ 2）工程图明细栏要求包含序号、代号、名称、数量、材料、重量及备注；明细栏总宽180mm，各列宽度依次为 8mm、 40mm、 44mm、 8mm、 38mm、 22mm、 20mm。

321序号代号名称数量材料重量备注6. 所有模型及工程图、效果图、动画等由Autodesk Inventor 完成；说明文档用 Microsoft Word 或MicrosoftPowerPoint完成。

参赛选手确认表赛位号设备正常赛题完整（7页）图册完整（17页）数据完整（4文件夹）请勿填写姓名确认后在表格中划“√”，如有问题应在比赛正式开始前报告现场裁判。

题目 1订书机订书机是文书工具的一种，它利用细小的金属（即钉书针）把多张纸张或其他物件结合在一起。

订书机如图1-1 ，根据给出的图纸及要求，完成订书机的模型建立与设计表达。

本题需提交的文件及相关要求见表 1-1 ；所有文件须保存在“ D: \ 赛位号 \ 1- 订书机”；不得为不同类型的文件单独创建文件夹。

表 1-1 题目 1 需提交的文件内容需提交的文件文件命名方式要求（备注）项目项目文件订书机 .ipj零底座上壳模型及工程图底座上壳 .ipt 、底座上件壳.idw底座下壳模型及工程图底座下壳 .ipt 、底座下壳.idw引导块仅模型引导块 .ipt手柄轴仅模型手柄轴 .ipt钉书针槽模型及工程图钉书针槽 .ipt 、钉书针槽.idw滑轨轴仅模型滑轨轴 .ipt送钉块仅模型送钉块 .ipt手柄模型及工程图手柄 .ipt 、手柄 .idw徽标仅模型徽标 .ipt压钉块仅模型压钉块 .ipt部件相关部件模型、六订书机 .iam 固定针示意等零件模型已提供视图、爆炸图订书机六视图 .idw及明细栏订书机 .ipn订书机爆炸图 .idw设计表达装拆动画订书机装拆动画 .wmv 完整表达产品的部件装配或拆解过程并添加特写镜头，分辨率为 800X600.展示动画订书机展示动画.wmv Studio 渲染完成，展示手柄开合与送钉块滑动；时长 5秒；分辨率为 800X600.题目 2四轴飞行器及设计改进本题目分为题目2-1 和题目 2-2 两部分，请首先根据给出的图纸及要求，完成四轴飞行器的模型建立与设计表达；再根据题目中列出的的用户对该产品的反馈信息，进一步完成四轴飞行器的设计改进。

工业产品CAD技能三级试题3

参考评分标准第六期CAD技能三级(高级三维数字建模师)考试试题----工业产品类一、综合题（曲面造型20分+渲染20分+动画20分=60分）1．曲面造型（20分）电热水壶主要由壶底、壶身、壶盖、壶把、电器开关、壶盖开关和水位指示牌组成（如图1），请按照图示形状，完成电热水壶三维造型。

要求：（1）尺寸自定，形状与给定图示相似；（2）水位指示牌上有刻度显示（最高Max，最低Min水位指示）；（3）在壶身上刻上（贴上）自己姓名（拼音）；用电热水壶作为文件名保存在以考生姓名为名称的文件夹中。

分值分配：（1）壶底，2分；图1 电热水器（2）壶身，5分，壶身没有刻字（贴字）扣2分；（3）壶盖，2分；（4）壶把，4分；（5）电器开关，1分；（6）壶盖开关，1分；（7）水位指示牌，3分；（8）整体效果，2分。

2．模型与场景渲染（纹理、场景）（20分）要求与分值分配：（1）展示台设计：按照商品展示的要求自行设计展示柜（台），台面为玻璃或者大理石，背景自主设计（3分）；（2）赋材质：给电热水壶各部分赋予材质，壶身为不锈钢材质，壶底、壶盖与壶把为黑色塑料，水位指示牌为透明塑料，电气开关为红色塑料，壶盖开关为白色塑料；（每部分各1分，共7分）；（3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2分）；（4）渲染：对模型和场景进行渲染（4分）；（5）整体效果（4分）。

3．动画制作（20分）制作展示电热水壶结构及功能的动画，要求在整个动画中体现如下动画技术：（1）摄影机动画（变焦与推拉效果）（3分）；（2）摄影机路径动画（摄影机绕电热水壶旋转展示电热水壶外部结构特征）（3分）；（3）制作展示电热水壶功能的动画：a）壶盖开关下压，壶盖打开；壶盖开关弹起，壶盖合上；b）模拟水壶倒水动作：倾倒水壶，可见水流从壶中流出；（各3分，共6分）（4）通过灯光颜色与亮度变化来展示电热水壶的质感（4分）；（5）整体效果（4分）。

2010工业产品设计CAD(技能操作)试题.doc

考生答题不准超过此线2010年株洲市职业院校学生技能竞赛试卷工业产品设计CAD （技能操作）注意事项1．考试时间：180分钟。

2．请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

3．请仔细阅读各种题目的回答要求，按要求完成相应操作，并保存好操作过程中的文档。

4．不要在试卷上乱写乱画，不要在标封区填写无关的内容。

项目1 抄绘AutoCAD 图形一、内容根据图1按1：1比例精确绘制平面图形，不标注尺寸。

二、要求．1、设臵合适的图形界限和栅格距离，并将显示范围与图形界限设臵一致。

2、设臵图形单位：长度和角度单位均采用十进制，精度为0。

3、设臵合适的线型比例。

４、设臵图层、线型、颜色、线宽：（1） “粗实线”图层，其上线型设为“Continuous ”、颜色设为“白/黑”、线宽设为“0.5”。

（2） “中心线”图层，其上线型设为“Center ”、颜色设为“红色”、线宽设为“默认值”。

（3） “辅助线”图层，其上线型设为“Continuous ”、颜色设为“紫色”、线宽设为 “默认值”。

三、注意事项1、请考生先行在D 盘根目录下建立以抽签号为名的文件夹，并将所绘图形以“项目1.DWG ”为名保存至选手自建的文件夹中。

否则将以0分处理。

2、图形中的不同线型分别绘制在各自相应的图层中。

3、图线不要重复画。

4、一个点应直接给尺寸或通过捕捉准确定位。

5、辅助线图层使用后关闭。

6、图形的外轮廓线为封闭的多义线，要求连接光滑。

7、显示出线型宽度。

考生答题不准超过此线项目2 根据所给的轴测图绘制零件图一、内容根据图2所给的轴测图绘制零件图。

二、要求布图均匀，绘图符合专业和国家绘图标准；零件表达要完整，正确；尺寸标注要完整、正确、清晰，并布臵合理；图纸幅面和比例自定，并选择标准图纸幅面；创建属性块标注表面粗糙度；标题栏按照图3的标题栏格式绘制并填写。

1、形位公差标注的具体要求如下：（1）φ12深8的孔中心轴线相对φ20深12的孔中心轴线的垂直度允差是≤0.025。

2021三维CAD认证培训考试试题库(有答案)

2021三维CAD认证培训考试试题库（有答案）试题1一.判断题(每题0.5分，共10题，总计10分)1.所谓逆向工程是根据现有的实体，精密测量其外形坐标点的数据，再根据测量所得的数据点构建物体的数字几何模型。

( )2.实体模型的造型方法有拉伸实体、旋转实体、扫描实体、混合实体、布尔运算生成实体。

( )3.布尔运算的优点是融合图形快，操作方便，图形容量小，便于修改。

( )4.产品是形状特征的集合( )5.SmartCAM属于CAE软件。

( )6.参数化设计是Pro/E独有的特点。

( )7.混合扫描是针对可变剖面的扫描，就是用统一路径，但路径中每段剖面的形状不同。

( )8.几何约束相同，拓扑约束不同可以出现不同的几何形状。

( )9.Pro/E中新的特征不能从旧的特征继承，只能重新创建。

( )10.构建几何实体表示法图形数据结构紧凑，输入数度较快，实体表现精确。

( )11.特征可以被视为包含多种信息的几何模型。

( )12.面向对象的特征包括精度特征、技术要求特征等，是一种不参与几何形状的构造。

( )13.在Pro/E的造型过程中应尽量采用低级特征，以保证绘图的准确性。

( )14.Solidworks和SolidEdge是一家公司生产的面向不同用户的产品。

( )15.数字化样机是三维CAD软件发展的趋势。

( )16.逆向工程的方法在现代工业中大量的取代了仿形加工技术。

( )17.Pro/E软件最早是针对PC机开发的，并在逐步发展过程中移植到工作站上。

( )18.CAE软件分析的准确率与分析模型的建造技术无关。

( )19.用Pro/E软件不仅可以进行机构的运动仿真还可以进行静态和动态的分析。

( )20.制造不仅要强盗CAM，而且要强调与CAD的集成。

( )二.选择题(每题0.5分，共10题，总计10分)1.Pro/E是公司的产品( )A AutodeskB Unigraphics SolutionsC PTCD Dassault2.下列不属于用“边界表示法”表示的实体模型的是( )A 线框模型B 实体模型C 曲面模型D 结构模型3.采用线框模型表示的实体模型可以进行( )A 布尔运算B 求取几何投影C 剖切运算D 明暗处理4.不属于CSG(构建实体几何法)基本实体的是( )A 立方体B 螺旋线C 球体D 环5.Pro/E中用边界表示法形成的特征是( )A 扫描特征B 孔C 倒角D 筋6.下列属于造型特征的是( )A 精度特征B 技术要求特征C 装配特征D 构成零件的主要形状特征7.对形状特征的'描述方法不包括( )A 边界表示法B 构建实体几何法C 混合法D 多视角表示法8.下列关于参数化描述正确的是( )A 参数化就是指对尺寸标注进行参数化处理B 参数化是Pro/E独有的特点C 是使用“关联性约束”来定义和修改几何模型D 参数化设计使设计过程变的更加复杂9.下列不属于三维CAD软件的是( )A CAXA电子图板B solidworksC UGD Pro/E10.Pro/E不能完成的功能有( )A 钣金设计B 工业设计C 逆向工程D 流体分析11.基本约束用于( )A 描述一个实体相对其他实体的位置B 约束几何元素的大小C 约束个几何元素的尺寸D 约束零部件的结构12.基准及测量实体包括点、线、面，是生成时的基础( )A 形状特征B 位置特征C 公差信息D 功能信息13.Pro/E中轮廓( )A 必须是闭合的B 必须是开放的C 可以是开放的也可以是闭合的D 不能相交14.零件的实体模型不能具有以下那种特征( )A 体积B 质量C 转动惯量D 运动学特征15.线性扫描在Pro/E中称为( )A 旋转B 扫描C 混合D 拉伸16.Pro/E的特点中不包括( )A 参数化B 基于特征C 实体模型D 机构仿真17.CAE是指( )A 计算机辅助设计B 计算机辅助制造C 计算机辅助分析D 计算机辅助制图18.Solidworks软件主要应用与( )A 机械设计B 模具设计C 电路分析D 有限元分析19.下列属于CAE软件的有( )A AutoCADB solidworksC AnysysD masterCAM20.CAtia软件是( )A CAD软件B CAE软件C CAM软件D CAD/CAE/CAM软件【参考答案】选择题CDBBA DDCAD AACDD DCADD判断题TFFTF FTTFF TTFFT TFFTT试题2cad中级考试试题及答案一、判断题1.ELEV命令对新生成的图元和已生成的图元都起作用。

CAD工业设计考试试题含答案优选全文

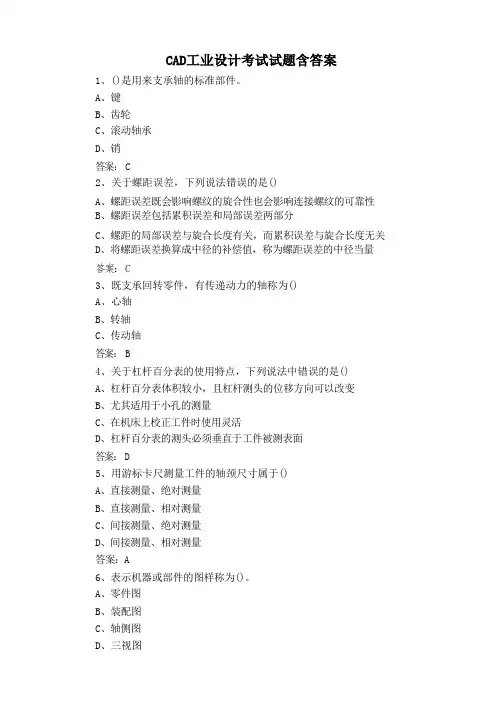

CAD工业设计考试试题含答案1、()是用来支承轴的标准部件。
