NE5532信号音频分配器电路图
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。
NE5532最新资料脚步图
NE5532中文资料引脚图NE5532功放：NE5532是高性能低噪声双运算放大器（双运放）集成电路。
与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
NE5532管脚，NE5532引脚功能：1:AMPOUT1放大信号输出（1）2:IN1-反相信号输入（1）3:IN1+同相信号输入（1）4:GND接地5:IN2+同相信号输入（2）6:IN2-反相信号输入（2）7:AMPOUT2放大信号输出（2）8:Vcc电源NE5532价格：NE5532是属于发烧运放集成电路，价格因厂家和性能等级不同相差非常大，从几毛到几块再到几百块，甚者更高不等。
NE5532生产厂家：TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述：The NE5532，NE5532A，SA5532，and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise，high output-drive capability，high unity-gainand_maximum-output-swing bandwidths，low distortion，high slew rate，input-protection diodes，and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性：Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号：NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找？1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放：1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532，NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器，op275:和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。

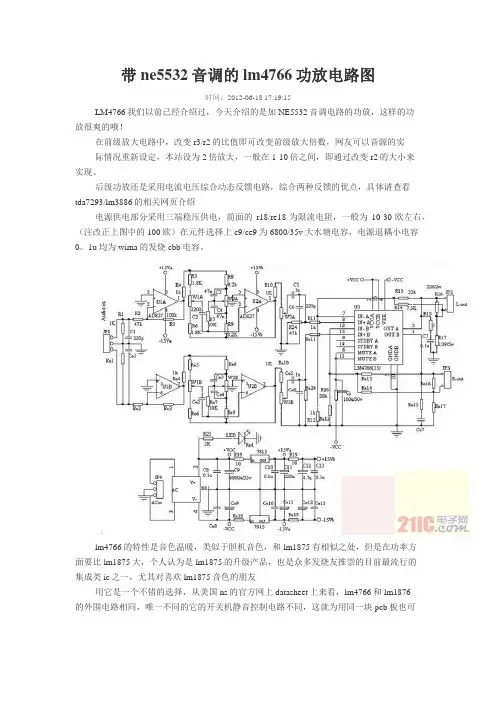

带ne5532音调的lm4766功放电路图
带ne5532音调的lm4766功放电路图时间：2012-06-18 17:19:15LM4766我们以前已经介绍过，今天介绍的是加NE5532音调电路的功放，这样的功放很爽的哦！在前级放大电路中，改变r3/r2的比值即可改变前级放大倍数，网友可以音源的实际情况重新设定，本站设为2倍放大，一般在1-10倍之间，即通过改变r2的大小来实现。
后级功放还是采用电流电压综合动态反馈电路，综合两种反馈的优点，具体请查看tda7293/lm3886的相关网页介绍电源供电部分采用三端稳压供电，前面的r18/re18为限流电阻，一般为10-30欧左右，（注改正上图中的100欧）在元件选择上c9/ce9为6800/35v大水塘电容，电源退耦小电容0。
1u均为wima的发烧cbb电容。
lm4766的特性是音色温暖，类似于胆机音色，和lm1875有相似之处，但是在功率方面要比lm1875大，个人认为是lm1875的升级产品，也是众多发烧友推崇的目前最流行的集成类ic之一，尤其对喜欢lm1875音色的朋友用它是一个不错的选择，从美国ns的官方网上datasheet上来看，lm4766和lm1876的外围电路相同，唯一不同的它的开关机静音控制电路不同，这就为用同一块pcb板也可以通用lm4766和lm1876创造条件，本站提供的pcb板就是这样的方案，在pcb板安装时只有少许元件不同，在上图中有详细的说明介绍。
试听：本板的设计总结了以前的本站功放板设计经验，在布线上严格一点接地措施，大电流和小信号远离，并用地线隔离，大电流线路均加宽预留焊盘处理，在试听时，不接入信号线到板上时耳朵贴近音箱除背景热噪声外交流声几乎不可闻到，说明本板有良好的信噪比。
播放音乐的表现不必多说，欢迎网友在用后做出评价，本人认为该板是家庭音响，多媒体音箱升级和不错的选择，也是近些年音响diyer的热门制作的集成类ic之一，本站的板子在前级加入了前级缓冲放大音调电路，使用起来更为方便简单，无需再加前置放大板，对输入信号线的要求降低，只要接上电源，信号输入线，接上音箱即成为一款相当不错的hifi级功率放大电路。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。
NE5532最新资料脚步图
NE5532中文资料引脚图NE5532功放：NE5532是高性能低噪声双运算放大器（双运放）集成电路。
与很多标准运放相似，但它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。
因此很适合应用在高品质和专业音响设备、仪器、控制电路及电话通道放大器。
用作音频放大时音色温暖，保真度高，在上世纪九十年代初的音响界被发烧友们誉为“运放之皇”，至今仍是很多音响发烧友手中必备的运放之一。
NE5532管脚，NE5532引脚功能：1:AMPOUT1放大信号输出（1）2:IN1-反相信号输入（1）3:IN1+同相信号输入（1）4:GND接地5:IN2+同相信号输入（2）6:IN2-反相信号输入（2）7:AMPOUT2放大信号输出（2）8:Vcc电源NE5532价格：NE5532是属于发烧运放集成电路，价格因厂家和性能等级不同相差非常大，从几毛到几块再到几百块，甚者更高不等。
NE5532生产厂家：TI[TexasInstruments]、ON、PHILIPS、Semiconductor...NE5532描述：The NE5532， NE5532A， SA5532， and_SA5532A devices are high-performance operational amplifiers combining excellent DC and_AC characteristics.They feature very low noise， high output-drive capability， high unity-gain and_maximum-output-swing bandwidths， low distortion， high slew rate，input-protection diodes， and_output short-circuit protection. These operational amplifiers are compensated internally for unity-gain operation. These devices have specified maximum limits for equivalent input noise voltage.NE5532特性：Equivalent Input Noise Voltage:5 nV/√Hz Typ at 1 kHzUnity-Gain Bandwidth: 10 MHz TypCommon-Mode Rejection Ratio: 100 dB TypHigh DC Voltage Gain: 100 V/mV TypPeak-to-Peak Output Voltage Swing 26 V Typ With VCC± = ±15 V and_RL = 600 ?High Slew Rate: 9 V/μs TypNE5532相关型号：NE5532p、NE5532、NE5532A、SA5532、SA5532、ARC4558、JRC4558D、NE4558、OP275、EL2244、AD827你是不是在找？1、NE5532前置放大电路图2、NE5532前置3、NE5532放大4、NE5532电路5、NE5532芯片怎么用6、NE5532前级电路图7、NE5532负反馈电容8、5532运放2604哪个好9、NE5532p10、NE5532p用什么代换11、NE5532封装12、NE5532前级电路图经典13、opa2604运放比5532好吗NE5532相关运放：1、LM833N BJT工艺双运放噪声4.5nV/√Hz GBW:15M 压摆率:7V/uS 输入失调电压:0.3mV 温漂:2.0uV/℃2、OPA627 BJT工艺单运放噪声4.5nV/√Hz GBW:16M 压摆率:55V/uS 输入失调电压:0.13mV 温漂:1.2uV/℃3、OPA2604 FET工艺双运放噪声10nV//√Hz GBW:20M 压摆率:25V/uS 输入失调电压:1mV 温漂:8uV/℃4、NE5534 BJT工艺单运放噪声3.5nV/√Hz GBW:10M 压摆率:13V/uS 输入失调电压:0.5mV 温漂:规格书未给出5、NE5532 BJT工艺双运放噪声5nV/√Hz GBW:10M 压摆率:9V/uS 输入失调电压:0.5mV 温漂:规格书未给出代替NE5532，NE5532用什么代替?NE5532是双路低噪声高速音频运算放大器，op275:和5532比，胆性还重一点，解析力、低频、音场更好一点，可以买贴片的来打磨声卡用（特别是创新的），可以改善硬冷的数码声。
NE5532运放提高输出电压和功率的应用
NE5532运放提高输出电压和功率的应用老铎：未经文章作者许可请郑重转载采用美国国半公司的运算放大器NE5532实现将输出电压幅度的扩展和功率放大。
除高压运放外，一般运放的最大输出电压在供电电压为±15V时仅有±12V左右。
这在高保真音响电路和自动控制电路中均不能满足要求。
这时可采用提高输出电压的方法将输出电压幅度扩展。
图1-1、图1-2是两种最简单扩展输出电压的方法。
在图1-1中运放A的供电电压不是直接取自稳压电源，而是由三极管T1、T2的发射极供给。
假设R1=R2=R3=R4=7.5Ω,并且忽略T1、T2的VBE压降，则加到运放上的供电电压为：V+=+［30-（30-Vo）/2］＝15＋Vo/2 V- =+［30-（30-Vo）/2］＝-15＋Vo/2 V+－V-=15+Vo/2－（-15-Vo/2）＝30由此可知：改变电阻R1、R2、R3、R4之间的比例，可以得到运放A所需的供电电压；由于T1和T2的作用，A的供电电压随输出电压Vo的变化而“浮动”国，但A的正、负供电电压之差则保持不变。
如当A的最大输出蒙幅度为±24V 的输出幅度，这就大大扩展了输出电压的范围。
使用此电路时应注意：由于V+、V-随着输出电压Vo的变化而上下“浮动”，这就相当于A的两个输入端加了一个浮动的共模电压，因此电路的输出幅度受集成运放共模输入电压范围的限制，对于共模输入电压范围小的运放上述电路不宜采用。
图551中运放A的供电电压也是由T1、T2的发射极供给的，与图1-2不同之处是，它的V+、V-是固定的，其值由R1和R2的分压比确定。
V+＝20／［（R1+R2）×R2－VBE］≈+15V，V-＝－［20／（R1+R2）×R2－VBE］≈+15V。
它的工作原理是利用大多数集成运放的末级工作在乙类或甲乙类状态，当其输出电压为零时，静态工作电流很小；当其输出电压为正且逐渐增大时，负载上的电流增大，此电流由V-提供。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰,而且缺乏力度和清晰感,听起来非常浑浊杂乱,听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意,如果有动手能力的话,很有必要花几十元对其动动手术(摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品,笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为:信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率,当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节 RP1–––RP3就是提升或衰减了高中低音,从而实现了音频调节作用.需要说明一点是所采用的NE5532N必须是正宗品,如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
(欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了). 字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题;④音调调节的动态范围明显变大。
094054_NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532中文资料及应用电路
NE5532中文资料及应用电路默认分类2009-12-01 11:08:18 阅读3609 评论0 字号：大中小订阅NE5532/SE5532/SA5532/NE5532A/SE5532A/SA5532A是一种双运放高性能低噪声运算放大器。
相比较大多数标准运算放大器，如1458，它显示出更好的噪声性能，提高输出驱动能力和相当高的小信号和电源带宽。
这使该器件特别适合应用在高品质和专业音响设备，仪器和控制电路和电话通道放大器。
如果噪音非常最重要的，因此建议使用5532A版，因为它能保证噪声电压指标。
NE5532特点：?小信号带宽：10MHZ?输出驱动能力：600Ω，10V有效值?输入噪声电压：5nV/√Hz(典型值)?直流电压增益：50000?交流电压增益：2200-10KHZ?功率带宽： 140KHZ?转换速率： 9V/μs?大的电源电压范围：±3V-±20V?单位增益补偿NE5532引脚图：图1 NE5532 8脚引脚图图2 NE5532 16脚封装引脚功能图NE5532内部原理图:图3 5532内部电路图NE5532电气参数:ABSOLUTE MAXIMUM RATINGS绝对最大额定值DC ELECTRICAL CHARACTERISTICS直流电气特性Tamb = 25 ℃; VS = ±15 V, unless otherwise specifiedAC ELECTRICAL CHARACTERISTICS交流电气特性Tamb = 25℃; VS = ±15 V, unless otherwise specified.ELECTRICAL CHARACTERISTICS电气特性Tamb = 25℃; VS = ±15 V, unless otherwise sp ecified测试电路：.图4 闭环频率响应图5 电压跟随电路NE5532音响电路电源部分电路结构上分为3大部分电源前级负反馈音调电源部分电路如下前面用4个整流二极管1N4007(其他整流管通用)整流然后用2个电解电容滤波并且分别并联两个0.1U的小电容作用是吸收高频杂波减少电容温升这个地方只要简单整流滤波对元件要求不高后面用两个三端稳压 7815 7915 做稳压并用高速运放伺服纠正误差实际上就是区输出波纹经过运放反向放大纸后改变稳压管基准点用来修正误差R1 R3(R2 R4)是运放的反馈网络比例越大灵敏度越高也就是说越大越灵敏越小越稳定C3 C4为反馈补偿电容这里用33P 当然22p 47p 都可以C5 C6 作用是隔离直流信号在稳定的时候两端电压等数输出电压在输出不稳定的时候电压信号会直接影响运放从而纠正输出稳压管输出并联电解电容滤除残存干扰波这个电容建议不要用得太大否则影响音色一般100uF~470uF就可以推荐使用100uF或者220uF前级部分电路如下音频输入部分用了一个电位器平衡左右声场电位器中间脚对输入并联了一个2.2K电阻这个电阻的作用是改变声音变化的曲线使音量变化在中间区域更加平稳有利于左右平衡控制IC信号输入部分用各一个1U电容串联2.2K电阻对地用了一个47K电阻和一个100P电店容低频下由于C19 C20 的存在对低频进行衰减有高通的作用高频下由于C21 C22 的存在这两个电容可以在频率高到一定程度的时候视为通路所以频率越高电路对信号的衰减就越大有低通的作用纵观这4个元件可以视为一个高通率波+一个低通滤波把信号限制在一个特定区域下粗略的计算一下用上面的图可以把信号频率限制在3.3HZ~700KHZ之间(为了满足听觉略大于人耳听觉范围即可)放大电路采用标准的正向比例放大电路 R13 R15 以及另一个声道的R14 R16 为负反馈提供反馈信号得分压电组控制 R13 R15 (或者R14 R16)的比例可以控制放大倍数 C25 C26为反馈网络的高频超前补偿电容适当的补偿高频可以修正波形比如方波冲过的情况一般取值比较小甚至不用装机的时候可以看一下各频率方波波型如果有问题就调整这个电容没问题就留空位置我做出来了实际使用接不接看实际情况C23 C24 反馈网络对地电容高频下这个电容可以视为通路电路按照电阻的比例进行放大低频下信号频率低或者没有信号的情况下这个电容视为断路电路变为典雅跟随结构增益为0 有这个电容可以把直流反馈变成交流反馈可以调节输出0点但是这个电容取值不当会出现严重的问题比如没有低频原因是直流反馈交流反馈的界限指定错误具体怎么定义可以通过公式计算 F=1/(2*pai*R*C) pai是圆周率不用解释了 F为频率 RC为图中的R13 C23 (另一声道R14 C24) 理论上让F小于20HZ即可实际上可以差的多一点比如图中的参数计算出来是0.7Hz注意计算中电容单位用法电阻单位用欧算出来的频率用Hz这个电容最好选用高频的无级的电容不过这个电容一般值都比较大所以很多电路也会使用电解电容正因为这个电容在反馈中起重要作用这个电容的质量也是直接影响音质的这里使用发烧电容也不过分不过如果输出点没有直流的话可以直接用一根导线直通也免去不少麻烦输出串联了一个3.9K 的电阻和一个4.7U的电容 4.7U电容为了输出隔离直流也是为了隔离后面负反馈的反馈网络如果不用音调只用前级可以直通如果想用音调部分就必须接着个电容电阻的作用是信号分压前级作用是线性放大运放输出串联的电阻与后面放大器内阻进行分压有助于电路稳定另一方面也可以防止输出直接短路IC 导致IC烧坏负反馈调音部分电路如下标准的负反馈音调调节运放为反向输入电路电位器向上调节反馈深度增加对信号有衰减作用向下调节反馈深度减小信号增强参数按照图纸不需要调整C39 C40两个电容起消镇作用可以不接输出1K电阻跟后面放大器分压也可以防止输出短路保护IC关于布线电源稳压块前后分别用了“一点接地”可以减少干扰前级放大整体集中在右侧通过信号的电容封装用的比较大的封装而且孔是长条形的适合多种电容使用信号电路地线由外绕过于电源电路都用各自的低最后汇聚一点可以尽量减少干扰板子上面消镇的电容位置比较多实际上可以不接元件参数也可以根据自己的需要进行调整通用性比较强装机制作先上板子单面板设计当初布线费了不少功夫1.6玻璃纤维材料。
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
ne5532
NE532AN、NE5532N是荷兰飞利浦公司生产的内部具有补偿功能的双低噪声运算放大器集成电路。
这是一种通用运算放大器，应用范围较广，在音响系统中常作为前级高保真放大器用。
l.NE5532AN、NE5532N主要电参数
NE532AN、NE532N集成块的工作电源电压范围为士3-士22V，其转换速率为SR=9V/S，输出电阻为0.5Ω，可以带动32Ω的耳机作为负载。
该电路小信号带宽为lOMHz;输出激励为600Ω/lOV(有效值);输入噪声电压为5pV/HZ(典型值);直流电压增益为50000;交流电压增益为2200(10kHz;功率带宽
为140kHz。
2.NE5532AN、NE5532N典型应用电路
NE5532AN、NE5532N集成块组成的高保真前置放大典型应用电路(左、右声道各用一个运算放大
器)如图所示。
图NE5532AN、NE5532N集成块组成的高保真前置放大典型应用电
路
3.NE5532AN、NE5532N引脚功能及数据
-
NE5532AN、NE5532N集成块采用8脚双列封装，其集成电路的引脚功能及数据见表所列。
表NE5532AN、NE5532N集成电路的引脚功能及数据。
NE5532N组成的高中低音音调及音量控制电路
功放系统中无论是低档还是高档机，除了音量控制外都有音调控制电路，在一些低档机厂家为节省成本，其音调部分仅采用阻容式，当音调调节时往往使得高低音相互干扰，而且缺乏力度和清晰感，听起来非常浑浊杂乱，听久了令人烦燥不安，这些机子弃之又觉浪费，但用之又不满意，如果有动手能力的话，很有必要花几十元对其动动手术（摩机）–––––制作一款高品质的音调板来替换原机音调部分。
下面就向广大发烧友介绍几款品质极佳的音调电路供爱好者选择。
其中以LM4610N、LM1036N最佳，LM4610N是在LM1036N的基础上增加了3D音场效果处理功能的新一代发烧精品，笔者建议首选LM4610N。
图1是由2块NE5532N组成的高中低音音调及音量控制电路（图中仅画一声道，另一声道完全一样），原理为：信号经IC1（作缓冲放大及隔离作用，避免负载与信号源之间的影响）进入由电阻电容组成的三个频率均衡网络，即高音、中音、低音的频率，当调节RP1–––RP3相应的低中高频就会相应地进入由IC2及其反馈电路组成的反相放大器电路，调节RP1–––RP3就是提升或衰减了高中低音，从而实现了音频调节作用。
需要说明一点是所采用的NE5532N必须是正宗品，如美国大S的、飞利浦的，这样才使行本电路的信噪比、动态范围、瞬态响应和控制效果均达到相当高水准。
（欲获更高的水准NE5532N可换为NE5535N、OP275、AD827JN等精品运放，当然价格就高一点了）。
字串4字串5图2是采用二阶RC有源二分频电路，该电路由2块NE5532N构成（图中仅画一声道，另一声道相同），图中IC1A与IC1B分别组成低通与高通滤波器，完成音频信号的分割，再分别送到高低音音量控制电位器再分别进入高低音功放电路去推动高音喇叭和低音喇叭。
利用该电路的缺点是要多增加一对功板电路及增多一组接线柱。
相对来说需要多花点钱，但采用前级分频的优点却是非常明显的：①改善了低音音质；②兼顾了高低音扬声器的发声效率；③解决了以住电路中高低音扬声器联接时存在的阻抗不匹配问题；④音调调节的动态范围明显变大。
