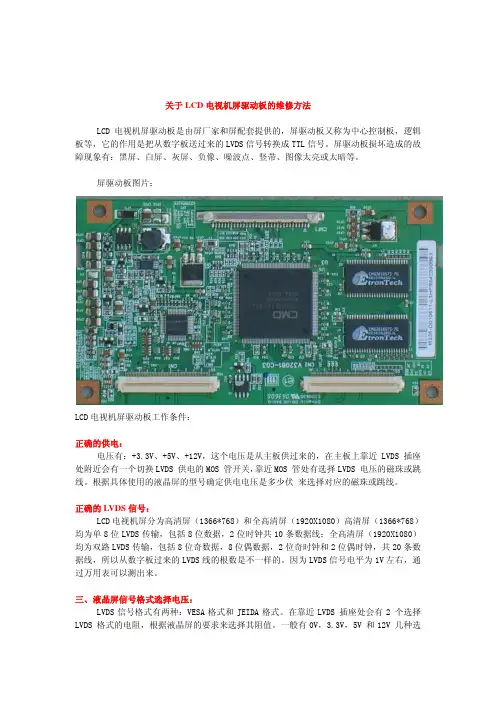

关于LCD电视机屏驱动板的维修方法

关于LCD电视机屏驱动板的维修方法LCD电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。

正确的LVDS信号：LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。

因为LVDS信号电平为1V左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压：LVDS信号格式有两种：VESA格式和JEIDA格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

一般有0V，3.3V，5V 和12V 几种选择。

不同的屏应该选择不同的电压。

四：帧频选择端口：有些屏具有这个端口，如奇美屏。

在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。

如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。

液晶显示器驱动板维修代换实例

液晶显示器驱动板维修代换实例【例1】LG 1780Q液晶显示器，无显示。

分析与检修：开机后观察背光灯已经点亮，但开机接人信号却无图像和OSD显示，由此判断应为主板未给显示屏信号引起。

测量驱动板供电正常，判断驱动板不良，试用一通用驱动板更换，并写人正常的面板驱动程序后，故障排除。

【例2】AOC LM-500液晶显示器，只要启动或重启计算机，就会出现近似“花屏”的现象，就好像有高频电磁干扰一样，屏幕上的字迹非常模糊且呈锯齿状。

当进人Windows 系统后，偶尔也会出现这种现象，但持续的时间很短且不太明显，绝大部分时间屏幕显示是正常的。

分析与检修：首先更换了一块显卡，发现故障依旧。

接着用一台工作正常的17in CRT 纯平显示器做替换排除试验，并没有出现类似故障。

分析原因，可能是因为液晶显示器本身的时钟频率很难与输人模拟信号的时钟频率保持同步所致，特别是在模拟同步信号频率不断变化时，如果液晶显示器的同步电路，或者是与显卡同步信号连接的传输线路出现了短路、接触不良等问题，而不能及时调整跟进以保持必要的同步关系，就会出现启动显示异常，而进人系统后又显示正常的奇怪故障现象。

据此，判断故障点很可能是在液晶显示器内部的同步电路，或者是连接接口插针以及传输电缆上。

考虑到液晶显示器内部同步控制电路一般都是设置在一块集成电路的内部，且集成电路损坏的可能性微乎其微。

于是，将检查重点放在接口插针、传输电缆以及同步电路的可调整元器件上。

首先将液晶显示器的外壳拆开，露出内部的连接电缆，用数字式万用表的通、断检查蜂鸣挡，逐个检查连接插针与对应线缆的导通情况，没发现任何断路、短路等物理连接性问题；接着沿电缆连接线的走向，找到印制电路板上的输人控制电路单元，发现在14脚封装的集成电路块边上安装有两个微型半可调电位器，一个在印制电路板上标注为WR*，另一个则为WR1201。

根据以往维修CRT显示器的经验初步判断，这两个微型半可调电位器，很可能就是用于同步微调的，不过到底哪一个有问题呢？为了稳妥以及减少拆卸液晶显示器外壳的次数，用无水酒精将两个半可调电位器全部清洗、擦拭一遍。

液晶显示器故障实例之驱动板

液晶显示器故障实例之驱动板三星153V故障现象和故障特点：插上信号线开机正常显示，一段时间后黑屏，马上又亮起、又黑屏、如此反复；不插信号线屏幕菜单提示：“检查信号线”。

故障部位：MCU程序坏。

联想LXH-L15【冠捷T560K】故障现象和故障特点：通电黑屏，亮黄灯，开关失灵。

故障部位：MCU程序坏。

通病。

爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点：通电3－5秒内开关和AUTO功能正常，其它按键失灵；3－5秒以后所有按键都失灵；图象很亮或者很暗。

故障部位：图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。

通病。

杂牌15寸，用乐华3L的通用板故障现象和故障特点：黑屏，不开机。

插或者不插信号线都一样。

故障部位：MCU程序坏。

联想17寸LXH-P17L3【飞利浦代工，主芯片gm2126，广辉QD17ER01屏】故障现象和故障特点：无图象，菜单正常，所有按键都管用。

故障部位：EEPROM 24C16程序坏。

【用飞利浦170C4的程序】。

通病。

联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点：图象上有满屏的绿色噪波点儿和横线干扰，菜单正常。

故障部位：EEPROM 24C16程序坏。

【用855或969的程序】。

通病。

联想15寸LXH-GJ15L3【冠捷T560K，顶部按键】故障现象和故障特点：有时能开机，白屏无图象；有时不能开机。

故障部位：MCU程序坏。

通病。

DELL 15寸E153Fpc【冠捷代工，小板子，主芯片gmZAN3XL】故障现象和故障特点：通电亮红灯，开关失灵，黑屏。

故障部位：MCU程序坏。

【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。

通病。

联想15寸LXH-P15L4【飞利浦代工，主芯片gm2116】故障现象和故障特点：开机亮绿灯，无图象有菜单但是菜单乱码。

故障部位：EEPROM 24C16程序坏【用855或969的程序】。

各种液晶电视驱动板进入工程模式(维修调整模式)方法汇总

长虹：MENU->0816东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu键，即可进入工程菜单。

2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号源选择键（每按一次变一种颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。

3：关机就可推出工程菜单。

松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。

飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。

2：任意一数字键，进入工程菜单。

3：要退出工程菜单，遥控关机即可。

索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。

LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。

三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。

第一项就是电视的使用时间。

3：关闭电源就可以退出工程模式。

夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。

2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VIDIO"，一直不能松手，直到屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。

（所有操作都可以不用遥控器，只用屏幕顶上的按键）海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。

LCD显示维修思路

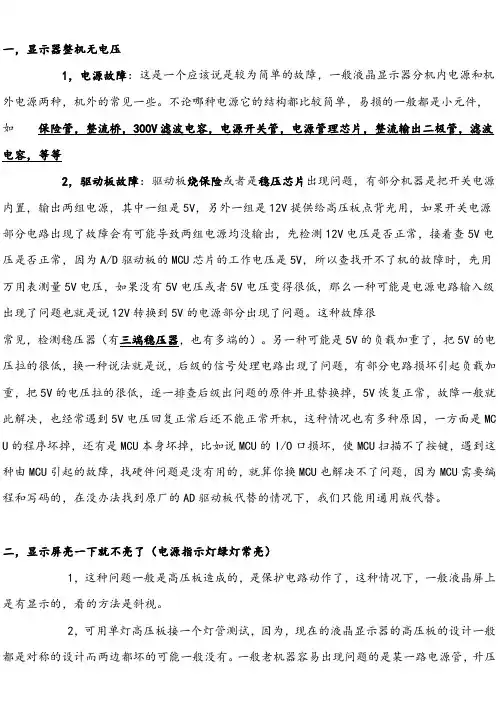

一，显示器整机无电压1，电源故障：这是一个应该说是较为简单的故障，一般液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论哪种电源它的结构都比较简单，易损的一般都是小元件，如保险管，整流桥，300V滤波电容，电源开关管，电源管理芯片，整流输出二极管，滤波电容，等等 2，驱动板故障：驱动板烧保险或者是稳压芯片出现问题，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，另外一组是12V提供给高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出，先检测12V电压是否正常，接着查5V电压是否正常，因为A/D驱动板的MCU芯片的工作电压是5V，所以查找开不了机的故障时，先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题也就是说12V转换到5V的电源部分出现了问题。

这种故障很常见，检测稳压器（有三端稳压器，也有多端的）。

另一种可能是5V的负载加重了，把5V的电压拉的很低，换一种说法就是说，后级的信号处理电路出现了问题，有部分电路损坏引起负载加重，把5V的电压拉的很低，逐一排查后级出问题的原件并且替换掉，5V恢复正常，故障一般就此解决，也经常遇到5V电压回复正常后还不能正常开机，这种情况也有多种原因，一方面是MCU的程序坏掉，还有是MCU本身坏掉，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件问题是没有用的，就算你换MCU也解决不了问题，因为MCU需要编程和写码的，在没办法找到原厂的AD驱动板代替的情况下，我们只能用通用版代替。

二，显示屏亮一下就不亮了（电源指示灯绿灯常亮）1，这种问题一般是高压板造成的，是保护电路动作了，这种情况下，一般液晶屏上是有显示的，看的方法是斜视。

2，可用单灯高压板接一个灯管测试，因为，现在的液晶显示器的高压板的设计一般都是对称的设计而两边都坏的可能一般没有。

一般老机器容易出现问题的是某一路电源管，升压管，升压变压器和灯管短路或者空焊，而造成的电源管理IC负载均衡保护，看到高压板接口有这么多线，很多初学者认为更换很复杂，其实很简单，只要4个信号接到高压板即可：1电源，2地，3开关控制ON/OFF 4,ADI亮度调节首先确定电源线正极和负极，有保险丝的一端是正极，负极多是接在电容的负极上面，然后确定电压，确定电压的最好方法是看电容的标记了。

TCL液晶电视屏驱动板的维修方法（图）

TCL液晶电视屏驱动板的维修方法（图）制冷电器行业维修群，电视机行业维修群，洗衣机行业维修群，手机维修群，电脑维修群，电器销售商群，净水器行业群，电器配件商群等等。

或者长按二维码加群主微信。

空调维修技术教学群纯教学群。

全部视频讲课，每节课都有实物演示。

一休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常一年。

每周五节课，会陆陆续续有一些一休哥实际操作同时解说的视频。

有意者联系群主一休哥。

LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS 信号转换成TTL 信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD 电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS 插座处附近会有一个切换LVDS 供电的MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。

正确的LVDS 信号：LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8 位LVDS 传输，包括8 位数据，2 位时钟共10 条数据线；全高清屏（1920X1080）均为双路LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。

因为LVDS 信号电平为1V 左右，通过万用表可以测出来。

液晶屏信号格式选择电压：LVDS 信号格式有两种：VESA 格式和JEIDA 格式。

在靠近LVDS 插座处会有2 个选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

电视机背光驱动板维修手册

电视机背光驱动板维修手册一、引言背光驱动板是电视机中不可或缺的组件之一，它负责为显示屏提供背光照明，确保图像的清晰度和亮度。

然而，由于各种原因，背光驱动板可能出现故障，导致电视机无法正常工作。

本手册将详细介绍电视机背光驱动板的常见问题及其维修方法，旨在帮助维修人员更好地解决背光驱动板故障。

二、故障现象及可能原因1. 背光灯不亮可能原因：- 背光灯管损坏：检查背光灯管是否损坏或破裂，如有需要更换。

- 驱动电路故障：检查背光驱动板中的驱动电路元件，如开关管或驱动芯片是否异常，如有需要修复或更换。

2. 背光灯亮度不均匀可能原因：- 背光灯管老化：背光灯管寿命有限，长时间使用后可能出现亮度不均匀的问题，需将其更换。

- 背光灯电压调整不当：调整背光灯电压，确保背光灯亮度均匀。

3. 背光灯闪烁或频闪可能原因：- 电压不稳定：检查电压输入是否稳定，如有需要更换电源电容或电源线路。

- 背光灯灯丝接触不良：检查背光灯灯丝是否松动或脱落，如有需要重新焊接或更换背光灯。

三、维修步骤1. 断电并拆卸电视机背壳：首先，断开电视机的电源，并拆卸背壳以暴露背光驱动板。

2. 检查背光驱动板连接：仔细检查背光驱动板与主板、电源板之间的连接是否牢固，如有需要重新插拔以确保良好接触。

3. 检查背光驱动板元件：使用万用表或示波器等工具检查背光驱动板中的电容、电阻、二极管等元件是否正常。

如出现异常情况，可采取相应措施修复或更换。

4. 检查背光灯管：检查背光灯管周围的电路连接是否松动或破损，如有需要重新焊接或更换背光灯管。

5. 检查背光驱动芯片：检查背光驱动板上的驱动芯片是否短路或损坏，如有需要更换。

6. 清洁背光驱动板：使用无静电布或刷子轻轻清洁背光驱动板上的灰尘或污渍。

7. 安装并测试：将修复好的背光驱动板安装回电视机中，并重新连接主板和电源板。

接通电源后，测试背光灯是否正常工作，检查亮度、均匀性和稳定性是否达到要求。

四、维护注意事项1. 定期清洁：定期清洁背光驱动板以防止尘埃积累，影响性能。

液晶显示器常见故障与维修

液晶显示器常见故障与维修方法一.不能开机1.目测一体板驱动有明显烧坏 ,常见的有保险负温度电阻烧坏测桥堆开关管PWM芯片有没短路.滤波电容有没爆漏液的换掉2.测电源板有没电压输出,或输出过低的换查开关管 PWM芯片供电达到3.测驱动板的各个供电如果过低换LDO元件.4.用示波器测量时钟两脚波形,一脚有波或全都无波换晶振,谐振电容换芯片5.测MCU复位脚3.3V电压无电压换上拉电阻延时电容 MCU6.供电时钟复位都正常还不亮刷程序换图像处理芯片7.某个按键漏电或卡死导致MCU无法识别按键信号而无法开机.二.开机保护(开机屏或电源灯闪一下暗)1.电源两路输出负载有短路,把负载断开如果电源电压正常就是后级的高压板驱动板有短路2.断开后电压正常接高压板后保护,大部分是高压板PWM芯片后级的DC TO推动管高压包有损坏短路的．有时灯管打火也会引起．3.检查一体板驱动板都正常时把按键换掉有大部分品牌机是控制不良引起开机就关机的，三.开机不亮暗屏1.首先测高压板供电电压是否正常，如果无供电，或供电电压低，则顺供电线路反追电路到电源2.测保险是否烧断，如果烧断可以直接短接，顺便检查升压管和降压管是否击穿或软击穿，如果升压管击穿，还要查一下升压电容3.测降压管D极电压在8.5V左右，如果较低，低于5V，可以拆掉过压保护稳压二极管，如果故障依旧，仔细测升压管是否软击穿4.如果降压管D极电压基本为0V，证明降压管没有工作，测开启电压是否正常。

开启电压正常（按开关有0V和3至5V），再检查开关控制三极管是否有虚焊和断极，PNP型三极管E，C极之间很容易断极。

5.如果振荡芯片供电脚电压较低，大多都是振荡芯片内部短路所至6.测振荡芯片控制信号输出脚电压，一般为2至10V之间。

如果太低或接近供电电压，一般都是芯片损坏所至。

四.开机亮一下马上暗屏，或使用一段时间后暗屏1.首先测高压板供电电压是否偏低，如果偏低肯定是由电源次级的滤波电容漏电、鼓包引起，也可以不测电压，直接看电容是否鼓包（电源次级低，占80%的情况是此原因）2.补焊降压电感3.看升压电容是否虚焊、鼓包，升压管是否击穿烧糊；4.如果有两只保险，而其中有一只被烧断，也会引起上述故障；5.用外接灯管的方法试一下（怀疑灯管坏或脱焊）6.确定上述1-5元件都没问题就可以直接短接，振荡芯片过流保护角（SCP）对地短接，如果灯管长亮，亮度稳定证明此脚对地的虑波电容漏电7.如果某只灯管不亮，亮度低，图像偏色闪动，可以根据灯管的状态判断是哪路有问题，如时可以两路对比维修8.测灯管低压反馈端电压A、如果反馈电压为0V(说明没有反馈)，在测一下升压便压器高压是否有输出（用拉弧的方法），没有高压则问题出在此电路的供电保险，降压电感、降压管、升压电容、升压管等元件；如果有高压则问题出在高压耦合电容、灯管座、灯管本身B、如果有反馈电压1)、有，但较低，问题出在灯管上或高压输出端对地的电容漏电（电容拆掉可不装）2)、有，但较高，而且不稳定，一般都是反馈电路中对地的电容漏电，一定要原值代换。

液晶显示器故障怎么维修液晶显示器维修方式【详解】

液晶显示器故障怎么维修液晶显示器维修方式【详解】液晶显示器故障维修思路集锦——液晶显示器的概念：液晶是一种介于固态和液态之间的具有规则性分子排列及晶体的光学各向异性的有机化合物。

液晶在受热到一定温度的时候会呈现透明状的液体状态，而冷却则会出现结晶颗粒的混浊固体状态，因为其物理上具有液体与晶体的特点，故称之为“液晶”。

液晶显示器实际上就是以液晶为显示模块制作的显示器。

液晶显示器中的液晶体在工作时并不发光，而是控制外部光的通过量。

当外部光线通过液晶分子时，液晶分子的排列扭曲状态不一样，光线的通过量就不一样，从而实现了亮暗变化，利用这种原理可重现图像。

液晶分子扭曲的大小由加在液晶分子两边的电压差决定，因而可以实现电到光的转换。

即用电压的高低控制光的通过量，从而把电信号转换成光信号，将图像显示出来。

液晶显示器故障维修思路集锦——液晶显示器的结构：1. 从外观看，液晶显示器主要包括显示器外壳、显示器电源开关、功能按钮、支架及液晶显示屏(PANEL)等。

2. 从内部结构看，液晶显示器主要由驱动板(主控板)、电源板、高压板(有的和电源板规划在一起)、功能面板、VGA接口、DVI接口、液晶面板(包括液晶分子、液晶驱动芯片、彩色滤光片、偏光板、导光板等)、背光灯管组成。

液晶显示器故障维修思路集锦——液晶显示器内部1. 驱动板：2. 电源板：电源板的作用是将90~240V的交流电压转变为12V、5V、3.3V 等直流电压，供给驱动板、液晶面板等工作。

3. 高压板(又称升压板、高压条、INVERTER)：高压板主要是将主板或电源板输出的12V的直流电压转变为背光灯管启动和工作需要的1500-1800V的高频高压交流电。

有的液晶显示器的电源板和高压板会做在一起，即所谓的电源背光二合一板。

4. 液晶面板(PANEL)：液晶面板是液晶显示用模块，它是液晶显示器的核心部件。

主要由玻璃板、液晶材料、导光板、驱动电路、背光灯管等组成。

液晶显示器驱动板几种常见故障的检修

液晶显示器驱动板几种常见故障的检修2011-06-16 10:34:56 来源：致远维修评论：0点击：63自己总结的驱动板几种常见故障的检修，如下：现象：电源板输出电压正常，但是按开关没反应：从先易后难的顺序着手检查目测板子有无元件异常，通电用手触摸板子各处，看有无温度异常，有时处理芯片坏了温度很高，一摸就发现了然后我习惯先检查驱动板上的各个供电。

由于电源板输出通常只有12v和5v，所以驱动板上都有几个DC/DC稳压器来转换驱动板所需的电压。

（少量机型的电源板也会输出3.3v,2.5v等电压给驱动板）稳压器的样子看图一目了然一般有5v,3.3v,2.5v,1.8v等，测量一下几个稳压芯片的输入和输出电压，此机如果是供电问题引起的故障那么很快就找到故障点了。

如果各稳压器电压都正常，那么继续查，还是先简单的来，供电都正常，那么按键板上的各个按键应该已经有电压了，然后用万用表测量，当按开关件时，按键上的电压有没有被拉低0v，如果没有，那么开关键坏了,换个按键就能修复故障了如果有开关电压跳变，那么开关按键也排除了，继续检查，供电有了，那么再查芯片工作所需要的时钟。

（不同的处理芯片所需要的晶振频率是不同的）用万用表测晶振两端电压有无压差，当然这样只能大概判断下，有示波器看波形当然最好。

mcu芯片工作所需的时钟也有了，再检查芯片工作所需条件复位，因为芯片pdf不好找，而且即使找到了，不同厂商定义的引脚可能也不同，费时间。

一般复位都是由一个电容一个电阻二个二极管产生的，如图，看下板子上元件的排列,大概的判断下，如下图图中这块板子比较容易找，mcu旁边很明显的两个红玻璃二极管mcu微处理器工作条件都有了（有的板子处理芯片和mcu是集成在一个芯片的，有的是分开的，道理是一样的），但是mcu要开始工作必须配合软件的控制才能完成相应的操作，所以引起按开关键却不开机也与muc程序有关（维修中碰到程序引起不开机的问题挺多的），这就需要刷程序了还有就是非驱动板本身的故障，比如按键板上的电阻变质，开路，电容不良，短路，也会造成不开机，我比较喜欢倾向暴力，直接用烙铁挑完所有电容屏的原因也会引起不开机，比如屏供电短路了，这个好判断，断开屏线连接，驱动板就正常了（如果驱动板的mcu是卡座的要注意是否是mcu接触不良）如此一番还不行，我就只能换通用板了没有屏供电引起白屏屏供电是由驱动板控制的，一般是信号处理芯片控制两个三极管或场馆，来导通或截止5v（3.3v）电压的提供，如图点击图片可以放大信号处理芯片发出ppwr_on#低电平信号到q301的基极b，q301的反射极e有CMVCC电压，q301为pnp 型，b<e于是qq301导通,拉低了q302栅极电压,q302为p沟道，它的源极s同样是高电平的CMVCC,栅极g小于源极s，于是q302也导通，CMVV经过FB301保险产生panel_vcc屏供电这些元件一般都在驱动板上屏线接口的旁边，很好找，如图屏线接口右边的两个管子，电阻，滤波电容等，很容易找到这里检查一下电阻有无变质，开路，三极管场管有无顺坏，再就是信号处理芯片发出的控制信号ppwr_on#，如果ppwr_on#都没发出，那么可能芯片没正常工作或是损坏了当然屏供电不良也会白屏还有就是屏上的保险烧断也会白屏，或者是屏线接触不良，重新插拔屏线或者更换一条就好了屏供电有了还是白屏，就拿通用板子点一下屏，看是否是因为屏的原因引起的。

液晶屏竖条维修方法

液晶屏竖条维修方法液晶屏竖条是液晶显示器常见的故障之一，通常是由于驱动板或液晶屏中的线路问题所导致。

下面将详细介绍液晶屏竖条的维修方法。

1. 检查驱动板连接：首先，需要将液晶显示器打开，检查驱动板与液晶屏之间的连接。

确保连接牢固，没有松动或接触不良的情况。

如果发现问题，可以重新插拔连接线，并确保连接正常。

2. 更换驱动板：如果连接正常而问题仍然存在，可能是驱动板出现故障。

此时可以考虑更换驱动板。

首先，需要确认液晶显示器的型号和驱动板的型号，然后在市场上购买适配的驱动板。

更换驱动板需要注意电源关闭的情况下进行，同时要小心操作，避免损坏其他部件。

3. 检查液晶屏电压：如果驱动板正常，可能是液晶屏电压不稳定导致竖条问题。

可以使用万用表测量液晶屏的电压，确保电压稳定。

如果发现电压异常，可能需要更换电压稳定器或其他电路元件。

注意，更换电路元件需要专业的维修技术，不建议非专业人士自行操作。

4. 软件修复：有时候，液晶屏竖条问题是由于软件故障引起的。

可以尝试更新驱动程序或重新安装操作系统，可能会解决问题。

可以从官方网站下载最新的驱动程序或操作系统镜像，然后按照说明进行安装。

在更新或安装过程中，要注意备份重要数据，以免丢失。

5. 专业维修：如果以上方法都无效，建议将液晶显示器送修到专业的维修中心。

专业的技术人员会对液晶屏进行全面的检测和维修。

他们通常配备专业的仪器和设备，可以更准确地定位和解决问题。

虽然专业维修可能会花费一些费用，但可以确保设备得到有效的修复，且维修后的效果更可靠。

总结起来，液晶屏竖条的维修方法包括检查驱动板连接、更换驱动板、检查液晶屏电压、软件修复和专业维修。

在维修过程中，需要小心操作，避免损坏其他部件。

如果自行维修无效，建议寻求专业维修中心的帮助。

液晶显示器高压板芯片和驱动板维修技法

液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品，其高压板芯片和驱动板是显示器正常运行的关键部件。

但是，由于长时间使用或意外损坏，高压板芯片和驱动板也会出现故障，需要及时进行维修。

本文将介绍液晶显示器高压板芯片和驱动板维修的技法，帮助用户更好地维护电子设备。

一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号，基本由驱动IC、MOS管和变压器等器件组成。

因此，维修高压板芯片需要了解其结构和特点，对损坏的器件进行检测和更换。

1.检测驱动IC驱动IC是高压板芯片的核心部分，如果出现故障，液晶显示器将无法正常工作。

在检测驱动IC时，需要使用万用表测量其引脚的电阻和电压值。

如果引脚存在短路或开路，需要更换驱动IC。

2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件，如果出现故障，将影响液晶显示器的亮度。

在检测MOS管时，可以使用电子万能表测量其电阻和电容值。

如果MOS管损坏，需要及时更换。

3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件，如果出现故障，将导致液晶显示器无法正常工作。

在检测变压器时，需要使用万用表测量其回路是否通畅，并检查有无短路或开路的情况。

如果发现异常，就需要对变压器进行更换。

二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件，在使用过程中，需要注意电压和温度控制，避免出现过载或过热现象。

如果发现驱动板出现故障，可以采用以下维修技法。

1.检测驱动芯片驱动芯片是驱动板的核心部件，负责控制液晶显示器的图像显示。

在检查驱动芯片时，需要使用万用表测量其引脚的电阻和电压值，同时检测有无短路或开路的情况。

如果存在引脚损坏，需要及时更换。

2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件，如果发生短路或腐蚀，将影响图像的清晰度和稳定性。

在检测线路板时，需要使用万用表测量其引脚的电阻和电压值，检查线路板是否松动或错位。

液晶显示器的驱动板、高压板维修教程

液晶显示器的驱动板、高压板维修教程液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买，而替代板容易买到，价格适宜，所以在很多时候都是通过更换相应功能电路板来进行维修的，即所谓板级维修。

板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。

有些机型的电源板和高压板是做在一起的，既可以分别代换，也可以用电源高压一体板整个代换。

由于电源部分电路简单，维修容易，很少进行板级维修，因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。

b5E2RGbCAP一、驱动板的代换•驱动板是指液晶显示器整个小信号处理电路板，包括VGA(DVI)信号输人、MCU系统控制、二次电源稳压、液晶屏接口电路等。

一般来说，一块驱动板接通电源，配好屏线和OSD按键板，再接上高压板，就是一个完整的液晶显示器电路。

通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。

plEanqFDPw选配驱动板主要看驱动板的接口是否和待修显示器相符。

下面通过对其接口的功能解释，说明如何选定驱动板。

DXDiTa9E3d1. 屏线接口屏线接口必须和液晶屏配合。

液晶显示器所用的屏主要有TTL接口和LVDS接口两种，TTL接口主要集中于15英寸以下的液晶屏.LVDS接口则涵盖了13. 3英寸以上90%的液晶屏。

两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。

判断液晶屏是哪种接口，主要是通过查阅此型号液晶屏的技术手册。

有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。

例如，M150X3-L01是液晶显示器的驱动板、高压板维修教程LVDS接口的液晶屏，而M150X3-T03则是TTL接口的液晶屏,二者的区别就在型号后缀的一L 和一T 上。

所以, 如果自己不能明确判断液晶屏的型号, 一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。

LVDS 接口引脚数在30 个以下,数据线名称为DO 一、DO+、D1 一、D1+、D2 一、D2+、CK~、CK+、D3-、D3+等。

液晶显示器驱动板检修技法

液晶显示器驱动板检修技法液晶显示器驱动板电路原理比较复杂，日常检修时，一般采用“板级”检修，但对于一些简单之故障，应采用“芯片级”检修，毕竟因一点小问题而更换整个驱动板有点可惜。

下面简要介绍驱动板主要电路之检修技法。

1 输入接口电路检修技法液晶显示器信号输入电路发生故障以后，现象与CRT显示器有相似之处。

但是在一些杂牌液晶显示器中，由于电路设计不完善，对输入信号要求较为严格，如果信号源本身输出不太规范，那么故障现象就与CRT显示器不完全相同了。

例如，一些具有VGA输出之廉价影碟机、卫星接收机、数字机顶盒等，其输出信号在CRT显示器上可以好显示图像，在液晶显示器上就不一定能够正确还原图像，可能会出现提示“没有信号”或者画面不停涨缩之现象。

此种情况涉及电路改造，检修难度较大。

VGA插头在多次插拔以后可能会导致针孔中之簧片松动，出现接触不良。

还有就是对显示器信号线之大力拉扯，也可能导致VGA插头信号传输问题，导致显示器黑屏或者单色、偏色。

遇此情况除更新信号线外，还可以使用焊锡把显示器信号线插头上之针脚加粗，让松动之簧片重新和显示器信号线紧密接触，或者更换显示器上之VGA插座。

另外，也可能是PCB板上之VGA插头对应焊点开焊或者断路，重新补焊就可以了。

DVI信号传输电路出现之故障与此类似，检修方法大致相同。

2 主控电路检修技法主控电路之主要故障为虚焊、电容漏电等，常表现为显示屏花屏、白屏。

检修时首先保证主控芯片之好供电，主控芯片有多路供电引脚，供电电压一般分3．3V、2．5V、1.8V等几种。

如果供电电压好，就要对IC进行补焊措施，再检查其外围元器件是否损坏。

主控芯片外围元器件通过在路测试之方法就能够判断是否损坏。

之所以采用这种近似模糊之检修方法，主要原因是主控芯片型号繁杂，配件难购且较贵，因此，确认主控芯片损坏后大多需要更换驱动板。

当然，如果手上有同型号之芯片且有相应之焊接工具，也可通过更换主控芯片之方法来解决。

海信液晶逻辑板的维修方法

第五章维修技巧及经验交流关于LCD 电视机屏驱动板的维修方法LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的 LVDS 信号转换成TTL 信号。

屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

屏驱动板图片：LCD 电视机屏驱动板工作条件：正确的供电：电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近 LVDS 插座处附近会有一个切换LVDS 供电的 MOS 管开关，靠近MOS 管处有选择LVDS 电压的磁珠或跳线。

根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。

正确的LVDS 信号：LCD 电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单 8 位 LVDS 传输，包括 8 位数据，2 位时钟共 10 条数据线；全高清屏（1920X1080）均为双路 LVDS 传输，包括8 位奇数据，8 位偶数据，2 位奇时钟和2 位偶时钟，共20 条数据线，所以从数字板过来的LVDS 线的根数是不一样的。

因为LVDS 信号电平为1V 左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压：LVDS 信号格式有两种：VESA 格式和JEIDA 格式。

在靠近LVDS 插座处会有2 个选择 LVDS 格式的电阻，根据液晶屏的要求来选择其阻值。

一般有0V，3.3V，5V 和12V 几种选择。

不同的屏应该选择不同的电压。

四：帧频选择端口：有些屏具有这个端口，如奇美屏。

在该端口接上选择电平，可以使屏的显示频率在50Hz 和60Hz 帧频进行选择，以适应输入信号的帧频。

如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五：对应的程序：不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

液晶显示器常见故障分析及维修方法

液晶显示器常见故障分析及维修方法一、无法点亮或亮度调节异常1.故障原因分析：无法点亮或亮度调节异常的原因可能是电源供应问题，例如电源线接触不良、电源适配器故障或者主板电源模块故障；也有可能是背光灯出现故障，例如背光灯管损坏或发光二极管出现故障。

2.维修方法：首先，检查电源线接触是否良好，如有松动及时插紧；其次，检查电源适配器是否有损坏迹象，如出现异常现象需要更换电源适配器；最后，检查背光灯管或发光二极管是否工作正常，如果发现故障需要发现原因，更换故障部件。

二、显示画面不正常（如出现闪烁、花屏、条纹等）1.故障原因分析：显示画面不正常的原因可能是主板或显卡驱动问题，也有可能是数据线接触不良或损坏，或者是显示器面板本身故障。

2.维修方法：首先，检查并更换数据线；其次，检查主板及显卡驱动是否正常，可以尝试升级或重新安装驱动程序；最后，如果以上方法都不能解决问题，需要检查显示器面板是否有损坏，如有需要更换面板。

三、显示画面出现残影1.故障原因分析：显示画面出现残影的原因可能是响应时间较长，不能及时清除图像，也有可能是显示面板出现老化或磁场干扰。

2.维修方法：首先，检查并调整显示器的响应时间设置，如果设置过高可以适当降低；其次，检查显示器是否放置在磁场附近，如果是需要远离磁场；最后，如果以上方法都无效，需要更换显示面板。

四、显示器自动关机或无法开机1.故障原因分析：显示器自动关机或无法开机的原因可能是电源供应问题，例如电源模块故障或电源线接触不良，也有可能是主板故障。

2.维修方法：首先，检查电源线是否接触良好，如有需要进行调整；其次，检查电源供应模块是否工作正常，如果有异常需要更换电源模块；最后，如果以上方法都无效，需检查主板是否损坏，如有需要更换主板。

综上所述，液晶显示器的常见故障分析及维修方法主要包括无法点亮或亮度调节异常、显示画面不正常、显示画面出现残影以及显示器自动关机或无法开机等问题。

通过对这些故障的分析和相应的维修方法，可以帮助用户更好地解决液晶显示器出现的问题。

液晶显示器常见故障有哪些？十大维修方法助你力解难题!

液晶显示器常见故障有哪些？十大维修方法助你力解难题！电脑的显示器的故障分为软故障和硬故障，当我们的显示器不能正常显示时，我们应该先简单的分析一下，故障出在哪里，是软件设置问题还是显示器的内部电路坏了。

那么，今天小编为大家整理了一些显示器的相关知识，下面我们一起来看看吧!液晶显示器常见故障和维修方法：一液晶显示器白屏A .出现白屏现象表示背光板能正常工作,首先判断主板能否正常工作,可按电源开关查看指示灯有无反应,如果指示灯可以变换颜色,表明主板工作正常1.检查主板信号输出到屏的连接线是否有接触不良(可以替换连接线或屏).2.检查主板各个工作点的电压是否正常,特别是屏的供电电压3.用示波器检查行场信号和时钟信号(由输入到输出)B.如指示灯无反应或不亮,表明主板工作不正常1.检查主板各工作点的电压,要注意EEPROM的电压(4.8V左右),复位电压(高电平或低电平,根据机型不同),MCU电压.如出现电源短路,要细心查找短路位置,会有PCB 板铜箔出现短路的可能.2.查找MCU各脚与主板的接触是否良好:3.检查主板芯片和MCU是否工作,可用示波器测量晶振是否起振4.必要时替换MCU或对MCU进行重新烧录;二.液晶显示器黑屏A.首先要确定是主板问题还是背光板问题,可查看指示灯有无反应,如果连指示灯都不亮,则要查看主板电源部分"1.用万用表测量各主要电源工作点,保险丝是否熔断,如果熔断就要断开电源,用电阻档测量各主要电源工作点有无短路,出现短路就要仔细找线(是否线路板铜箔短路)和各个相关元器件(是否损坏,是否连锡). } |3 S22.如无短路现象,则可参照白屏现象维修,保证各工作点电压和信号的输入与输出处于正常工作状态B.如果主板的工作状态都正常,就要检查背光板1.检查主板到背光板的连接有无接触主良2.用万用表测量背光的电压,要有12V的供电电压,要有3.3V-5V的开关电压和0-5V的背光调节电压,背光的开关电压最为重要,如果出现无电压或电压过低,要检查MCU的输出电平和三极管的工作状态是否正常,注意有无短路现象,必要时替换各元器件三.液晶显示器缺色1.检查主芯片到连接座之间有无短路虚焊(注意芯片脚,片状排阻和连接座,特别是扁平插座)2.检查屏到主板的连接线如扁平电缆之间有无接触不良3.必要时更换主板,连接线,甚至屏,找出问题所在四.液晶显示器按键失灵1.测量各个按键的对地电压,如出现电压过低或为0,则检查按键板到MCU部分线路有无短路,断路,上拉电阻有无错值和虚焊,座和连接线有无接触不良2.注意按键本身有无损坏五. 液晶显示器双色指示灯不亮或只亮一种颜色1.检查指示灯部分线路,由MCU输出到指示灯控制的三极管电平是否正常,通常为一个高电平3.3V和一个低电平0V,切换开关机时,两电平会变为相反,如不正常检查电路到MCU之间有无短路,虚焊2.检查三极管的供电电压(5V)是否正常,三极管输出是否正常,可测量指示灯两端电压3.检查主板插座到按键板之间有无接触不良,电路板有无对地短路4.必要是替换指示灯六.液晶显示器偏色:1.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)2.进入工厂模式,进行白平衡调节,能否调出正常颜色3.必要时替换MCU或对MCU进行重新烧录七.液晶显示器花屏1.测量主板时钟输出是否正常2.检查主板信号R\G\B由输入到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)3.检查主板信号输出到输出到屏的连接座部分线路有无虚焊短路 (IC脚排阻及座双列插针,特别注意扁平插座)4.必要时替换屏八.液晶显示器无信号:A.通电后出现无输入信号(NO VGA INPUT)1.检查VGA电缆连接2.检查主板由行场输入(注意VGA母座的行场与地之间有无短路)到反相器输出再到主芯片部分线路(有无虚焊短路 ,电容电阻有无错值)!3.检查主板各工作点电压(有可能是由于主芯片损坏)B.通电后出现超出显示(VGA NOT SUPPORT) or(FREQENCY OUT OF RANGE)1.检查电脑输入信号是否超出范围2.检查主板各个工作点的电压(有可能是由于主芯片损坏)九.液晶显示器画面闪(字抖动)1.用自动调节或用手动调节"相位"能否调好2.检查主板各个工作点的电压(有可能是由于主芯片损坏)3.检查锁相回路电容电阻有无错值4.检查主板由行场输入到反相器输出再到主芯片部分线路(有无虚焊短路电容电阻有无错值)十.液晶显示器重影1.检查输入信号,是否因为接分配而引起或VGA电缆不合规格引起2.检查主板VGA座有无虚焊,连焊3.检查主板由信号输入到芯片部分线路有无虚焊,短路,电容电阻错值4.检查主板各工作点电压(有可能是由于主芯片损坏)好了今天小编的介绍就到这里了，希望对大家有所帮助!如果你喜欢记得分享给身边的朋友哦!相关文章：1.显示器常见故障及维修方法2.台式机主机与显示器怎么连线3.电脑显示器驱动板怎么维修4.显示器故障及解决办法5.常见的电脑故障解决方法大全。

液晶屏驱动板的原理与维修代换方法

液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D（模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。

液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号（或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。

液晶显示器的驱动板如图1、图2所示。

图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。

同时，MCU微控制器实现对整机的电源控制、功能操作等。

因此，液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。

在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。

早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。

目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。

液晶显示器高压板芯片和驱动板维修技法

液晶显示器高压板芯片和驱动板维修技法液晶显示器高压板芯片的维修液晶显示器高压板电路元器件布局紧凑,许多元器件采用的是双面安装,因此查找具体元器件或走线都比拟困难.由于末级升压变压器很难购置到,因此对一些高压板单独设计的电路,一般采用更换整板的方法进行维修,即所谓"板级"维修,维修本钱视驱动的CCFL数目不同而定,一般在百元以内.在电源、高压一体化设计的机型中,多由于空间所限或查找接口不易,还是提倡采用更换单个故障元器件的方法来维修,即所谓的"芯片级"维修..4.1 高压板电路故障的判断方法对于高压板(逆变电路)的检修,可采用以下方法进行分析和判断..高压测试棒触碰法对于开机后闪一下即黑屏的故障,可采此法.开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,如果有火花出现,故障在灯管本身或接插件问题.注意多灯管的要逐一进行试验.这里强调开机后马上进行测试,主要是为防止保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者刚断开电源不久又重新通电,保护电路启动仅需～2s.因此要掌握好检测时机.图6-18所示为Royer结构逆变电路各主要元器件损坏后 190 页,共 322 页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18 Royer结构逆变电路各主要元器件损坏后的故障现象示意图如果在保护电路未动作之前测得无放电火花产生,那么应测量各级供电电压是否正常,背光灯启动信号电平是否正确.用示波器测量末级驱动管或者控制集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在10～20%,).如果有波形,故障一般在升压变压器、二次侧高压输出电容或灯管.图6-19所示是Royer结构逆变电路各点波形示意图.图6-19 Royer结构逆变电路各点波形示意图.代换法因为冷阴极荧光灯没有灯丝,其损坏与否不能凭简单的电阻测量法进行判断,只有将其接于正常的逆变电路上,通过观察其发光状况才能确认..观察法灯管是否老化,可通过观察法进行判断.一般来说,在老化的灯管顶端,可以见到类似普通荧光灯老化后的发黑现象,这时说明该灯管已经不能用了,需要进行代换..假负载法高压板电路有个特点,当灯管损坏、未连接时,会自动保护,停止工作,因此,在维修时应接上灯管,对于多灯高压板,每个输出口都应接上灯管.这种方法虽然方便判断,但比拟麻烦,主要因为灯管脆弱、长度太长,连接灯管检修时很不方便.因此,日常维修时一般采用假负载法,如图6-20所示,即在高压板的高压输出端用一个150KΩ/10W的水泥电阻来代替灯管,这样就方便多了.不过,高压正常时该假负载发热量比拟大,注意不要烫坏其他元器件.191 页,共 322 页液晶显示器维修代换技法揭密图6-20假负载法示意图.4.2 高压板电路常见故障的检修电源指示灯亮,但黑屏这种故障在比拟老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色,但黑屏;在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色.出现以上差异主要是保护电路取样点以及电源指示灯的连接方式不同所致.检修此种故障时,先检查BACK--ON(背光灯启动信号)电平是否变化,高压末级供电是否正常,然后用金属工具尖端碰触升压变压器输出端,看是否有蓝色放电火花,如果有火花就检查代换CCFL、高压输出电容;反之,那么检查高压形成电路.由高压板形成的黑屏和由电源故障形成的黑屏是有一定区别的,电源电路出现故障时,整机无电,屏幕上什么都看不到,是真正意义上的黑屏;高压板出现故障时,显示器工作时仔细观察屏幕,发现会有微弱的图像,因此,这种黑屏严格来说应称为"暗屏",但一般习惯上仍称为"黑屏".开机瞬间显示器可以点亮,然后黑屏这种故障多出现在多灯显示器中(15in以上),因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动.如果是高压输出元器件损坏(包括接触不良),须断电后查找,维修时一般需要代换CCFL来判断.屏幕图像发黄或发红,亮度降低这种故障多为CCFL老化所致,换上同规格新品可解决问题.使用一段时间后黑屏,关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大,长期工作造成虚焊所致,通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断,找到故障点后补焊即可.屏幕闪烁这种故障主要是背光灯管老化引起,极少数是因为高压电路不正常所致.开机后屏幕亮度不够或随后黑屏,高压板部位有"吱吱"响声这种故障主要是由于升压变压器绕组存在匝间短路所致,理论上更换升压变压器即可解 192 页,共 322 页第6章液晶显示器高压板代换与维修技法决.但实际上,很难购置到同型号配件,不同型号的配件性能不匹配,所以不能代用,一般需要更换整个高压板来解决..4.3 高压板电路维修技巧高压板电路类似于CRT显示器的行输出电路,它把输入的低压直流电压(一般为转换成500V-1kV的高频高压电,供应背光灯管使用.检修高压板的主要工具是示波器和万用表.因为高压逆变电路的工作频率高(50～80kHz),所以可采用示波器进行测量;万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表.这里强调的是万用表的内阻要高,尽量防止对被测电路的影响;不要用万用表去测量高压输出端,因为:①高压输出端的电压是交流电,万用表测不准;②电压较高,容易对仪表造成损害. 一般情况下,旧机型的升压变压器和灯管容易出现问题,新机型的保护电路和工艺问题比拟多.为保证CCFL供电的平衡及可靠性能,多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电,检修时可相互对照,因几组电路同时损坏的可能性几乎不存在.新型的液晶显示器还具有高压平衡保护电路,通过对高压输出电流的检测判断高压是否正常.如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏),经PWM控制Ic检测后,会判断电路有故障,使振荡电路停振,关断高压输出.此时,单灯显示器电源指示灯亮,黑屏;多灯显示器屏幕闪烁一下后再变成黑屏.对于没有高压平衡保护电路的机型,在高压电路出现故障后,启动计算机,在适合光线下侧视屏幕,依然会有暗淡的图文显示.通过这个特征可以快速判断故障是否出现在高压电路.高压板电路还有一个亮度调节接口,这个接口受MCU发出的亮度调节PWM脉冲控制.此接口电压的改变,最终会改变高压输出值,也就会改变CCFL的亮度,实现液晶显示器的亮度调节.假设此电路正常,调整亮度时该接口电压会有平滑的上下变化..5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,局部铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都和亮度调节有关系,暂时不能确定正确接法.把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头.开机显示器点亮,将新高压板亮度控制端脚接驱动板DIM端,调节亮度无变化,但调节比照度图像亮暗变化完全可以接受.将新高压板亮度控制端接驱动板LPWM端,亮度可以进行调节,且变化幅度与原机根本一致.193 页,共 322 页液晶显示器维修代换技法揭密由于原机内空间有限,新高压板不能直接固定,于是将原机高压局部元器件完全撤除,将新高压板用胶粘在腾出的电路板空位上.安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上.至此代换完毕,开机一切正常.【例2】LG 1510S液晶显示器,黑屏(无背光有图像).分析与检修:根据故障现象,初步判断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,经过仔细检查高压板连线接口,发现BL端电压时有时无,ADJ电压0V,疑心连线断线.用万用表测量,果然断线,更换连线后,故障排除.【例3】 AOC LM1520液晶显示器,翻开后屏幕闪亮一下后黑屏.分析与检修:比照正常的显示器,测驱动板到高压板上的各电压正常,故疑心高压板有问题.测高压控制芯片TL1451供电端9脚无电压.来自驱动板的高压启动信号(ON/OFF)通过一个晶体管对TL1451的9脚供电进行控制,如图6-21所示.当高电平(3V)到来时,导通,Q10获得偏置电压也导通,12v电压加在Q10的c极,从而给TL1451供电.如果Q10、中有一只损坏,TL1451的9脚的电压就会不正常. 图6-21例3高压启动控制电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,判断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.【例4】飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或灯管坏,如果是灯管坏,一般不会两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V经过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除. 【例5】明基17in液晶显示器,暗屏.分析与检修:根据故障现象,疑心高压板电路不良,翻开机盖,取下高压板,发现高压板上的升压电容C826虚焊,驱动管Q808、Q809击穿,并且造成12v供电保险管PF801烧断.更换损坏的元器件,故障排除.【例6】多台明基FP71G液晶显示器,均出现以下故障:有电源指示,能开/关机,联机指示灯由橙色变绿色,但黑屏或者亮几秒后黑屏.194 页,共 322 页第6章液晶显示器高压板代换与维修技法分析与检修:根据故障现象,应为高压板电路不良,经检查,发现C826(0.22uF/160V)失容、Q805损坏,保险管PF801(3A)熔断.C826、PF801很好代换,Q805是场效应管,可用×系列管子代换如IRF9630、IRF9634.更换以上元器件后,故障排除.假设更换以上元器件后仍有问题,要检查升压变压器,升压变压器本身损坏的很少,多是引脚虚焊,应仔细补焊.高压板控制芯片TL1451A质量可靠,一般不用疑心它.【例7】明基Q7T4液晶显示器,黑屏,绿色指示灯绿亮.分析与检修:根据故障现象,判断为高压板不良,拆下高压板,经过检查,发现高压电路的一只驱动管和一个保险电阻(3A)已损坏,更换以上配件后,故障排除. 【例8】一台美晶LCD1701液晶显示器,黑屏.分析与检修:经检查,发现高压板上面的高压变压器损坏,因无配件,考虑代换整个高压板.该机高压板是一块单独的小板,采用+12V供电,四灯窄口,把新高压板对应插针与显示器驱动板接好后,发现开机还是黑屏,连续屡次按开机键可见屏幕瞬间亮一下,仔细核对接线无误,也不存在接触不良现象.用万用表测量控制信号插排时发现,该机在电源绿色指示灯亮时,POW端(高压启动端)是低电平,也就是说,该机是低电平开机的,而更换的这款高压板是高电平开机的,需要对开机信号进行倒相.于是将POW线断开, 接到NPN型晶体管C1815的基极,发射极接地, 集电极接高压板5脚POW插针, 组成简单倒相电路,开机亮度正常,故障排除.【例9】一台晶明LCD-170E液晶显示器,开机后屏幕闪亮一下后黑屏,首次开机亮的时间要长一些.分析与检修:接入白色信号通电试机,仔细观察屏幕,发现其点亮时屏幕亮度不均,下方明显偏暗,疑心下方背光灯或高压板驱动电路有问题.断电后翻开机壳,检查发现该显示器采用的液晶屏为四灯管结构,上、下方各两根,每两根灯管用一个高压变压器驱动,下方一个灯管供电插座引脚脱焊,将其补焊后开机,故障排除.本例故障为一个背光灯插座开焊,外表现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.采用白光栅观察法可以快速判断灯管电路故障部位,要注意的是观察视角必须垂直于屏幕,以免产生误判. 【例10】一台15in液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后开展到完全不亮,已经请人修过,认为是高压板损坏,更换了某个晶体管后开机即发热冒烟.分析与检修:翻开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源局部供电均正常,将显示器连机,可见屏幕有隐约显示,证明其他电路没有问题,于是放心解决高压板故障.直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致,为便于分析,绘出其高压电路如图6-22所示.195 页,共 322 页液晶显示器维修代换技法揭密 196 页,共 322 页第6章液晶显示器高压板代换与维修技法由图6-22可见,这是一个Royer电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用.在检测过程中发现在PCB铜箔面L1的两个焊点竟用铜线短接,取下短接线后,一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致,测量其阻值,表针不动,用刮刀将引脚去除干净后测阻值恢复正常.将L1焊好,更换损坏的Q1、Q2后通电试机,屏幕点亮,显示正常,手摸Q1、Q2温升正常,至此故障彻底排除.在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都可以用导线直接短接.本例中的第一个维修人员恰恰是因为盲目凭借经验,不对电路进行分析,才导致维修失败的.Royer结构高压逆变电路供电电感是不允许短路的,该电路中,L1的作用有两点:①抑制Q3开关电流突变,减小开关损耗;②防止对振荡电路工作的影响.【例11】一台液晶显示器,开机屏暗.分析与检修:根据维修经验,疑心高压电路有故障,首先用替换法更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反响,说明故障不是灯管引起.接着检查驱动板和高压板的连线,看高压板是否有正常的供电、高压启动信号和亮度控制信号.经检查,发现供电电压在驱动板连接口处是正常的,但在高压板处测不到,测量它们之间的连接线,发现有三根线已经断开了,更换一组新的连接线后故障排除.【例12】一台液晶显示器,暗屏.分析与检修:根据故障现象,判断为高压板有故障.为便于检修,给出其高压板电路,如图6-23所示.高压板正常工作至少需要供电、开启信号、地线三根输入信号线.先检查12V供电,熔丝两端均有12V电压,高压板输入供电是正常的.的3脚为开启控制端,加电测量,第3脚没有测到高电平的开启信号电压,测量输入插座5脚(ON/OFF)也没有电压.断电测连线,发现5脚与驱动板对应脚的连线不通,将其接通后,试机,故障排除.【例13】一台17in液晶显示器,故障为开机亮一下即灭.分析与检修:开壳后,发现高压板已被换新,原机为四灯宽口,已换为四灯突口.用四灯宽口替换,并恢复好相关电路,开机正常,故障排除.【例14】BENQ 17in液晶显示器,开机电源灯亮,不显示.分析与检修:根据故障现象,判断为高压板损坏.此机为电源、高压二合一板,换高压板要改电源电路(具体改接方法在前面已介绍),改好后开机2h无异常,故障排除.【例l5】某液晶显示器,屏暗.分析与检修:仔细观察,发现背光没有点亮,疑心高压板有故障.拆下高压板,发现高压控制芯片为OZ960,根据高压板和OZ960的应用电路绘出高压板电路,如图6-24所示.高压板正常工作至少需要供电、启动、地线三根输入信号线.先检查供电,高压板熔丝两端均有12V电压,输入供电是正常的.检查OZ960的3脚启动端无电压,正常应为3.或5V高电平.仔细检查,发现OZ960的3脚外围锈蚀断裂,用一细铜线接好后,试机正常,故障排除.液晶显示器驱动板维修技法液晶显示器驱动板电路原理比拟复杂，日常维修时，一般采用“板级〞维修，但对于一些简单的故障，应采用“芯片级〞维修，毕竟因一点小问题而更换整个驱动板有点可惜。
