堆焊工艺方法一
堆焊工艺流程
堆焊工艺流程
《堆焊工艺流程》
堆焊是一种将耐磨、耐腐蚀或者其他性能优良的合金材料焊接在金属基体上的工艺。
堆焊的目的是提高工件的耐磨性、耐蚀性，或者修复损坏的金属表面。
堆焊工艺流程一般包括以下几个步骤：
1. 准备工件：首先需要对待堆焊的工件进行清洁和去油处理，以确保焊接质量。
对于已经损坏的工件，需要进行修磨和打磨，去除表面的氧化物和铝渣。
2. 选择焊材：根据工件的使用环境和要求，选择合适的焊接材料。
常见的堆焊材料有铁基合金、镍基合金、钴基合金等。
3. 预热工件：为了提高焊接的质量，通常需要对工件进行预热处理。
预热温度和时间根据具体的工件材料和厚度而定。
4. 焊接：使用合适的焊接设备对工件进行堆焊。
根据堆焊材料的特性和工件的要求，选择合适的焊接方法和参数。
5. 精加工：焊接完成后，需要对堆焊表面进行加工。
通常需要进行研磨、打磨和抛光，以保证堆焊表面的光滑和质量。
6. 检测：最后对堆焊后的工件进行质量检测，确保焊缝的质量和工件的完整性。
堆焊工艺流程需要严格控制焊接参数和工艺流程，以确保堆焊的质量和性能。
同时，还需要根据具体的工件要求和使用环境选择合适的焊接材料和方法，以实现最佳的堆焊效果。
堆焊耐磨钢板工艺流程
堆焊耐磨钢板工艺流程耐磨钢板是一种具有高硬度、高耐磨性能的材料，被广泛应用于矿山、冶金、电力等行业。
堆焊是一种常用的耐磨钢板加工方法，通过在普通钢板上焊接一层耐磨合金材料，以提高钢板的耐磨性能。
下面将介绍堆焊耐磨钢板的工艺流程。
一、准备工作1. 准备耐磨合金材料：选择适合的耐磨合金材料，常见的有铬碳合金钢、高锰合金钢等。
2. 准备基材：选择适合的普通钢板作为基材，常见的有Q235、Q345等。
3. 清理基材表面：用砂轮或刷子清理基材表面的油污、锈蚀等杂质，确保基材表面清洁。
二、焊接前处理1. 确定焊接位置：根据实际使用需求，确定需要堆焊的位置。
2. 清理焊接位置：用砂轮或刷子清理焊接位置的油污、锈蚀等杂质，确保焊接位置清洁。
三、选择堆焊方法1. 手工堆焊：适用于小面积、复杂形状的焊接。
2. 自动堆焊：适用于大面积、简单形状的焊接，可以提高工作效率。
四、堆焊操作1. 预热：根据耐磨合金材料的要求，对基材进行预热，以提高焊接质量。
2. 焊接：将耐磨合金材料均匀地堆积在焊接位置上，可采用手工焊接或自动焊接的方法。
3. 控制焊接温度：通过控制焊接电流和电压，控制焊接温度，避免过高温度对耐磨合金材料的影响。
4. 控制焊接速度：通过控制焊接速度，保证焊接质量和堆焊层的厚度。
5. 焊后处理：焊接完成后，进行热处理或冷却处理，以提高耐磨钢板的性能。
五、质量检验1. 外观检查：对焊接后的耐磨钢板进行外观检查，检查是否存在焊缺、气孔、裂纹等缺陷。
2. 硬度测试：采用硬度计对耐磨钢板进行硬度测试，确保达到设计要求。
3. 耐磨性能测试：通过摩擦磨损试验等方法对耐磨钢板进行耐磨性能测试，评估其耐磨性能。
六、后续处理1. 切割加工：根据实际需要，对耐磨钢板进行切割加工，制作成所需的形状和尺寸。
2. 安装固定：将切割好的耐磨钢板安装固定在设备或构件上，确保其正常运行。
通过以上工艺流程，堆焊耐磨钢板可以在普通钢板上形成一层耐磨合金材料，提高钢板的耐磨性能，延长使用寿命。
氧乙炔焰的堆焊工艺与气焊工艺

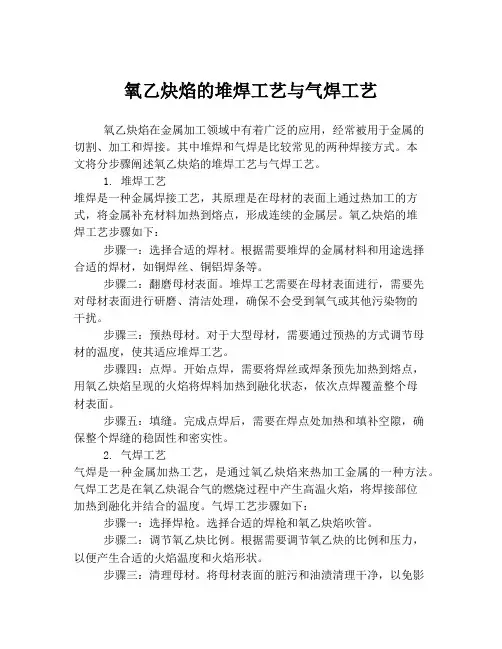

氧乙炔焰的堆焊工艺与气焊工艺氧乙炔焰在金属加工领域中有着广泛的应用，经常被用于金属的切割、加工和焊接。
其中堆焊和气焊是比较常见的两种焊接方式。
本文将分步骤阐述氧乙炔焰的堆焊工艺与气焊工艺。
1. 堆焊工艺堆焊是一种金属焊接工艺，其原理是在母材的表面上通过热加工的方式，将金属补充材料加热到熔点，形成连续的金属层。
氧乙炔焰的堆焊工艺步骤如下：步骤一：选择合适的焊材。
根据需要堆焊的金属材料和用途选择合适的焊材，如铜焊丝、铜铝焊条等。
步骤二：翻磨母材表面。
堆焊工艺需要在母材表面进行，需要先对母材表面进行研磨、清洁处理，确保不会受到氧气或其他污染物的干扰。
步骤三：预热母材。
对于大型母材，需要通过预热的方式调节母材的温度，使其适应堆焊工艺。
步骤四：点焊。
开始点焊，需要将焊丝或焊条预先加热到熔点，用氧乙炔焰呈现的火焰将焊料加热到融化状态，依次点焊覆盖整个母材表面。
步骤五：填缝。
完成点焊后，需要在焊点处加热和填补空隙，确保整个焊缝的稳固性和密实性。
2. 气焊工艺气焊是一种金属加热工艺，是通过氧乙炔焰来热加工金属的一种方法。
气焊工艺是在氧乙炔混合气的燃烧过程中产生高温火焰，将焊接部位加热到融化并结合的温度。
气焊工艺步骤如下：步骤一：选择焊枪。
选择合适的焊枪和氧乙炔焰吹管。
步骤二：调节氧乙炔比例。
根据需要调节氧乙炔的比例和压力，以便产生合适的火焰温度和火焰形状。
步骤三：清理母材。
将母材表面的脏污和油渍清理干净，以免影响焊接质量。
步骤四：点焊。
开始点焊，将焊枪对准焊接点，用氧乙炔焰的火焰将焊接部分加热到融化状态，依次点焊覆盖整个焊缝。
步骤五：填焊。
在点焊后，需要在焊点处加热和填缝，确保整个焊缝的稳固性和密实性。
结语氧乙炔焰是一种常用的金属热加工工具。
堆焊和气焊是两种应用广泛的焊接工艺，分别适用于不同的焊接需求。
在实施这些焊接工艺时，我们应该严格按照相关标准和程序来操作，以确保焊接质量和安全性。
常用的堆焊操作方法
常用的堆焊操作方法
堆焊（Hardfacing）是一种在金属表面上添加耐磨、耐腐蚀或其他特殊性能的涂层或填充材料的焊接过程。
下面列举了几种常用的堆焊操作方法：
1.熔敷堆焊（FuseWelding）：这是最常见的堆焊方法之一。
在熔敷堆焊中，焊材以焊丝或焊条的形式添加到基材上，然后通过熔化焊材和基材来形成涂层。
这种方法可以使用多种焊接工艺，如手工电弧焊、气体保护焊等。
2.粉末堆焊（PowderWelding）：粉末堆焊是一种将金属粉末喷射到基材表面，并通过热源（如等离子弧或激光）将其熔化和熔合到基材上的堆焊方法。
这种方法适用于高温和高速应用，并可以实现较高的精度和微观组织控制。
3.硬面割弧堆焊（OpenArcHardfacing）：硬面割弧堆焊是一种在基材上使用割弧电弧焊进行堆焊的方法。
焊丝通过电弧进行熔化，并在电弧下落到基材表面时形成涂层。
这种方法操作简单、适用范围广，常用于重型设备的维修和耐磨涂层的制备。
4.激光堆焊（LaserHardfacing）：激光堆焊是利用激光束将焊材熔化并精确熔合到基材上的堆焊方法。
激光堆焊具有高能量密度、焊接速度快和热影响区小等优点，可以实现高精度、低热输入的涂层制备。
5.电弧喷涂堆焊（ArcSprayingHardfacing）：电弧喷涂堆焊是通过电弧喷涂设备将金属线材熔化并喷射到基材表面，形成涂层。
这种方法通常用于在大面积上进行涂覆，并能提供良好的附着力和涂层均匀性。
这些是常见的堆焊操作方法，根据具体的应用需求和工艺条件，可以选择适合的堆焊方法来实现所需的涂层性能和质量。
耐磨堆焊的焊接工艺流程
耐磨堆焊的焊接工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!耐磨堆焊是一种焊接技术，用于提高金属零件的耐磨性和耐腐蚀性。
截齿堆焊工艺(一)
截齿堆焊工艺(一)截齿堆焊工艺什么是截齿堆焊工艺？截齿堆焊工艺是一种利用堆焊的方法修复磨损或折断的机械轮齿的技术。
该工艺具有成本低、修复效果好、维修周期短、可大量生产等优点。
截齿堆焊工艺的实施步骤1.清理：将受损的齿轮进行清理，去除油污、锈蚀等异物，以便焊接时能够达到最佳的焊接效果。
2.切割：针对具体的磨损情况，选择切割工具将磨损的部位进行切割，为下一步的堆焊作准备。
3.堆焊：在磨损的地方进行堆焊修复，一般需要进行多次堆焊，以达到最佳效果。
焊接时需要注意保证温度的均匀分布，防止过度焊接或是不足焊接的情况。
堆焊的时候可以选择不同的材质，如铁素体、铬合金等，根据实际情况选择最合适的材料。
4.完工：进行打磨、清洁等工序，最后进行检测，确保焊接质量符合标准，达到工艺要求。
截齿堆焊工艺的适用领域截齿堆焊工艺适用于多种领域，比如船舶、发电机、矿山机械、化工机械等。
在这些领域，机械齿轮经常会因为磨损、折断等问题而需要维修或替换，而截齿堆焊工艺可以在短时间内完成修复工作，大大节省了时间和成本。
截齿堆焊工艺的未来发展随着工业技术的不断发展，截齿堆焊工艺也会进一步完善，通过自动化设备的应用，可以进一步提高生产效率，同时也可以保障焊接质量的稳定性。
]])截齿堆焊工艺的优势1.成本低：相对于替换整个机械齿轮，截齿堆焊工艺的成本更低。
2.修复效果好：截齿堆焊工艺可以很好地修复磨损或折断的机械齿轮，保证其功能完好。
3.维修周期短：相比替换整个机械齿轮的时间，截齿堆焊工艺的周期相对更短，可以更快速地完成维修工作。
4.可大量生产：截齿堆焊工艺具有工程化、流程化、规范化的特点，可以大量生产，为企业减少了在备件管理、库存管理上的投入。
截齿堆焊工艺的注意事项1.进行截齿堆焊时，需要保证材料质量和各项工艺参数正常。
2.截齿堆焊时需要进行加热处理，注意温度控制，避免过度加热导致材料变形变质。
3.截齿堆焊前需要进行压力测试和磨齿过程，确保焊接质量达到工艺要求。
不锈钢堆焊工艺
不锈钢堆焊工艺1. 引言不锈钢是一种具有耐腐蚀性和高温强度的金属材料，广泛应用于化工、石油、食品加工等领域。
在某些情况下，不锈钢的制造过程中需要进行堆焊，以修复或增强材料的性能。
不锈钢堆焊工艺是一种将不锈钢材料焊接到基材上的技术，本文将详细介绍不锈钢堆焊工艺的过程、方法和注意事项。
2. 不锈钢堆焊工艺的过程不锈钢堆焊工艺的过程主要包括以下几个步骤：2.1 表面准备在进行不锈钢堆焊之前，首先需要对基材进行表面准备。
表面准备的目的是清除基材表面的污垢、氧化物和油脂等杂质，以确保焊接的质量。
常用的表面准备方法包括机械清理、化学清洗和溶剂清洗等。
2.2 堆焊材料选择不锈钢堆焊的材料选择非常重要。
通常情况下，堆焊材料应与基材具有相似的化学成分和机械性能，以确保焊接接头的强度和耐腐蚀性。
此外，还需要考虑不锈钢的耐腐蚀性和热膨胀系数等特性。
2.3 堆焊工艺参数设定堆焊工艺参数的设定对焊接接头的质量和性能有重要影响。
常用的堆焊工艺参数包括焊接电流、焊接电压、焊接速度和填充材料的厚度等。
这些参数应根据具体的堆焊材料和焊接要求进行合理设定。
2.4 堆焊过程控制在堆焊过程中，需要控制焊接参数、焊接速度和填充材料的均匀性等。
同时，还需要注意焊接过程中的温度控制，以避免产生过高的温度导致不锈钢发生晶间腐蚀等问题。
此外，还需要注意堆焊过程中的保护气体的选择和流量控制，以防止氧化和污染。
2.5 堆焊接头质量检验堆焊接头质量检验是确保堆焊工艺的关键步骤之一。
常用的堆焊接头质量检验方法包括可视检查、超声波检测和X射线检测等。
这些方法可以检测焊接接头的缺陷、裂纹和气孔等问题，以确保接头的质量合格。
3. 不锈钢堆焊工艺的方法不锈钢堆焊工艺的方法主要包括以下几种：3.1 熔化堆焊熔化堆焊是将填充材料加热至熔化状态，并与基材融合形成焊接接头的方法。
熔化堆焊可以使用电弧焊、气焊或激光焊等方法进行。
这种方法适用于不锈钢的大面积堆焊和高强度要求的场合。
堆焊工艺
堆焊工艺1.焊前准备待堆焊层母材表面处理：堆焊过渡层之前，应将表面铁锈等所有污物去除干净，确定表面处理干净；对压制好的锥体内表面进行渗透探伤，有缺陷要采取方法处理；2.焊条烘干过渡层A312（E309Mo）焊条，烘干工艺300℃，1小时。
钴基硬质合金EcoCr-A（STELLITE6）焊条，烘干工艺250℃，1小时。
焊条随用随取，焊接时焊条放在保温筒内，保温筒随时带电保温（也可以将要用的焊条放在堆焊椎体内以保持干燥度），焊条在空气中曝露不大于4小时：对于取焊条时掉出的焊条，如果没有及时发现，此根焊条将不予使用。
3.预热和堆焊时温度控制预热方法：采用履带，加保温棉保温；将履带均匀布置在锥体上并用保温棉（两层）完全包裹起来；锥内要塞上保温棉；尽可能保证加热均匀。
加热履带要电工随时检测防止出现短路！如果遇到停电或温度过低最高温度低于240℃，要塞好保温棉进行保温，但在持续通电的情况下要一次堆完。
4.堆焊采用手工电弧焊（SMAW）进行堆焊，按下列工艺执行：①堆焊过程中要保持层间和焊道温度不低于预热温度；②采用小电流短弧堆焊（弧长控制4mm左右），增加焊条熔敷速度。
4.0mm焊条电流在140A左右。
③采用多层多道堆焊，焊接过程中要严格进行焊道，层间清渣，焊缝重叠量掌握在1/2焊缝宽度左右，即第二道焊缝覆盖第一道焊缝宽度1/2左右。
④如果堆焊两层则第二层的焊接接头要超过或短于第一层焊接接头20～25mm。
⑤堆焊完一圈后要进行对堆焊层检查对有缺陷或引高处或弧坑应进行打磨去除。
5. 堆焊要领①堆焊采用直流反接（即工件接负极，焊钳接正极）②堆焊时焊条于焊件表面要尽量保持垂直状态（小端除外）③堆焊运条要快且直，焊条横向摆动宽度不超过10～15mm，焊道厚要小于2.5mm④收弧时应使熔池填充饱满，也就是在收弧时稍微停留一下将收弧处引高，然后拉向横向一侧，然后息弧；采用点击法进行引弧，引弧后将焊条提高，作‘预热’状，立即恢复短弧及横向摆动，且要将收弧段堆焊金属完全重新熔化，形成新的堆焊熔池。
堆焊工艺、操作规范与安全要求和操作训练
堆焊工艺、操作规范与安全要求和操作训练堆焊工艺、操作规范与安全要求及操作训练一、堆焊工艺和操作规范堆焊的过程与焊接基本相同，几乎任何一种熔焊方法都可以用于堆焊。
但常规的焊接方法却无法满足堆焊时的特殊要求，如堆焊应有较高的熔敷率和较低的稀释率。
因此，要把堆焊技术应用于生产中，必须选择合适的堆焊方法并制定相应的堆焊工艺及合理的操作规程。
1.焊条电弧堆焊焊条电弧堆焊所用设备简单、机动灵活、电弧温度高、热量集中且不受焊接位置及工件表面形状的限制，尤其是通过实心焊条或管状焊芯焊条能获得所有堆焊合金，他因此成为最常见的一种堆焊方法。
堆焊时在工件表面的某一部位落敷一层特殊的合金层，达到恢复被磨损。
腐蚀的零件尺寸，提高工作面的耐磨性、耐蚀性或耐热性等性能的目的。
由于工件所处的工作条件比较复杂，所以，堆焊时必须根据工件材质及工作条件，正确地选择堆焊焊条。
例如，对于已磨损的工件表面进行堆焊，应根据其表面硬度选择相同硬度等级的焊条；对于耐热钢、不锈钢工件的堆焊，应选择与基体金属化学成分相近的焊条，才能保证堆焊金属和基体的性质相接近。
在保证焊缝成形的前提下，应选择合理的工艺参数，尽量减少稀释率，如小电流、快速焊、窄焊道、焊条摆动不超过焊条直径的2. 5倍。
在堆焊厚度、刚度较大的工件时，应对堆焊件预热，焊后缓冷，安排合理的焊接顺序，在堆焊工件上堆焊塑性良好的过渡层，防止堆焊层和热影响区产生裂纹，防止堆焊层与母材之间的剥离。
堆焊时，由于工件受热不均匀，变形较大，所以，应采取对称焊、跳焊机刚性固定法来控制和减少焊接变形。
堆焊时，可将工件倾斜一定角度，这样可以减小熔深，使熔敷率得到提高。
另外、堆焊模具时，可采用石墨、紫铜作模控成形，能提高堆焊尺寸精度，减少堆焊后加工量。
2.氧一乙焕焰堆焊这种堆焊方法的火焰温度较低（30503100C）,通过调整火焰能率，可以获得小的稀释率（1%10%）,堆焊层的厚度均匀且很薄（小于1.0mm），另外，表面光滑美观。
堆焊的一般工艺步骤
堆焊的一般工艺步骤嘿，咱今儿就来讲讲堆焊的一般工艺步骤。
这堆焊啊，就好比是给工件穿上一层坚固的铠甲！先来说说准备工作，这可不能马虎。
得把要堆焊的工件清理得干干净净，不能有一点杂质、油污啥的，不然那堆焊上去的材料能粘得牢吗？就好像你要给墙贴瓷砖，墙不平整干净，那瓷砖能贴得好看牢固吗？然后就是选择合适的堆焊材料啦，这可得精挑细选。
不同的工件、不同的使用环境，那需要的堆焊材料能一样吗？这就跟你出门穿衣服一个道理，冬天穿短袖，夏天穿棉袄，那不是闹笑话嘛！选好了材料，接下来就是施焊啦。
这可是个技术活，电流、电压啥的都得调节好。
电流大了，容易把工件给烧穿了；电流小了，堆焊的效果又不好。
这就好比炒菜，火候掌握不好，那菜的味道能好吗？你得小心翼翼地把握好这个度。
在施焊的过程中，那焊枪就像一支画笔，咱就是那个作画的艺术家。
要一笔一笔认真地堆焊上去，让那焊缝均匀、平整。
你想想看，如果焊缝这里高一块那里低一块，那多难看呀，就像脸上长了麻子一样。
堆焊完了也不能就不管了呀，还得进行后续的处理呢。
打磨、抛光啥的，让堆焊的地方变得光滑漂亮。
这就像给一件粗糙的雕塑进行打磨，最后让它焕发出光彩。
还有啊，在整个堆焊过程中，安全可不能忘。
那弧光啊、飞溅啊，可都得小心防护。
就像你走在路上得注意交通安全一样，不能马虎大意。
总之呢，堆焊的工艺步骤虽然不算特别复杂，但每一步都得认真对待。
只有这样，才能堆焊出高质量的工件，让它们在各自的岗位上发挥出最大的作用。
你说是不是这个理儿？咱可不能小瞧了这堆焊，它可是能让那些破旧的工件重获新生呢！。
堆焊的应用原理方法有哪些
堆焊的应用原理方法有哪些1. 什么是堆焊堆焊（Hardfacing）是一种应用于金属和合金材料上的焊接工艺，通过在表面上添加一层耐磨、耐腐蚀或其他特殊性能的合金材料，以提高材料的使用寿命、抗磨损能力和耐蚀性。
堆焊广泛应用于工业领域，包括矿山设备、冶金设备、石油化工设备以及交通工具等领域。
2. 堆焊的原理堆焊的原理是将特殊合金材料通过焊接工艺添加到金属基体上。
通过熔化并冷却的过程，使合金材料与金属基体形成牢固的结合。
这种结合能够提供增强的耐磨、耐腐蚀和抗冲击性能。
3. 堆焊的应用方法以下是堆焊的常见应用方法：3.1 热喷涂法热喷涂法是将熔融的金属或合金，通过喷涂枪喷射到金属基体上，形成一层涂层的方法。
这种方法适用于涂层要求较薄，且要求涂层与金属基体结合较好的情况。
3.2 电弧堆焊法电弧堆焊法是将特殊合金材料作为焊丝供应，通过电弧加热使其熔化，并与金属基体结合。
这种方法适用于需要较厚的涂层，并且对涂层质量有较高要求的情况。
3.3 前热堆焊法前热堆焊法是在堆焊之前，对金属基体进行加热处理。
这种方法可以改善涂层与金属基体的结合强度，减少应力和变形。
3.4 冷堆焊法冷堆焊法是一种无热堆焊方法，它使用具有粘附性的特殊粘合剂和颗粒填料，通过机械挤压形成堆焊层。
这种方法适用于高温环境下对基体材料的保护。
3.5 自熔堆焊法自熔堆焊法是将堆焊材料填充到坑、凹槽或缺陷处，然后对其进行熔化和冷却的方法。
这种方法适用于修复已经存在的缺陷或损坏。
4. 堆焊的应用领域堆焊可应用于以下领域：•矿山设备：矿山机械设备常受到磨损和冲击，堆焊可增加其寿命和耐久性。
•冶金设备：堆焊可提高冶金设备的耐火性能和耐腐蚀性能。
•石油化工设备：堆焊可增加石油化工设备的耐腐蚀能力和耐高温性能。
•交通工具：堆焊可提高交通工具的耐磨损性能和强度。
5. 堆焊的优点堆焊具有以下优点：•可以在原材料的基础上增加特殊性能，无需改变整体材料结构。
•可以根据不同工况和需求选择不同的堆焊方法和材料。
堆焊工艺
堆焊工艺1.焊前准备待堆焊层母材表面处理：堆焊过渡层之前，应将表面铁锈等所有污物去除干净，确定表面处理干净；对压制好的锥体内表面进行渗透探伤，有缺陷要采取方法处理；2.焊条烘干过渡层A312（E309Mo）焊条，烘干工艺300℃，1小时。
钴基硬质合金EcoCr-A（STELLITE6）焊条，烘干工艺250℃，1小时。
焊条随用随取，焊接时焊条放在保温筒内，保温筒随时带电保温（也可以将要用的焊条放在堆焊椎体内以保持干燥度），焊条在空气中曝露不大于4小时：对于取焊条时掉出的焊条，如果没有及时发现，此根焊条将不予使用。
3.预热和堆焊时温度控制预热方法：采用履带，加保温棉保温；将履带均匀布置在锥体上并用保温棉（两层）完全包裹起来；锥内要塞上保温棉；尽可能保证加热均匀。
加热履带要电工随时检测防止出现短路！如果遇到停电或温度过低最高温度低于240℃，要塞好保温棉进行保温，但在持续通电的情况下要一次堆完。
4.堆焊采用手工电弧焊（SMAW）进行堆焊，按下列工艺执行：1 堆焊过程中要保持层间和焊道温度不低于预热温度；2 采用小电流短弧堆焊（弧长控制4mm左右），增加焊条熔敷速度。
4.0mm焊条电流在140A左右。
3 采用多层多道堆焊，焊接过程中要严格进行焊道，层间清渣，焊缝重叠量掌握在1/2焊缝宽度左右，即第二道焊缝覆盖第一道焊缝宽度1/2左右。
4 如果堆焊两层则第二层的焊接接头要超过或短于第一层焊接接头20～25mm。
5 堆焊完一圈后要进行对堆焊层检查对有缺陷或引高处或弧坑应进行打磨去除。
5. 堆焊要领1 堆焊采用直流反接（即工件接负极，焊钳接正极）2 堆焊时焊条于焊件表面要尽量保持垂直状态（小端除外）3 堆焊运条要快且直，焊条横向摆动宽度不超过10～15mm，焊道厚要小于2.5mm4 收弧时应使熔池填充饱满，也就是在收弧时稍微停留一下将收弧处引高，然后拉向横向一侧，然后息弧；采用点击法进行引弧，引弧后将焊条提高，作‘预热’状，立即恢复短弧及横向摆动，且要将收弧段堆焊金属完全重新熔化，形成新的堆焊熔池。
stl合金的堆焊工艺
stl合金的堆焊工艺STL合金是一种常用于堆焊工艺的材料。
堆焊是一种通过在工件表面上堆积一层或多层材料，以修复、改善或增强工件性能的工艺。
STL合金具有良好的耐磨性、耐腐蚀性和高温性能，因此在堆焊工艺中得到广泛应用。
在STL合金的堆焊工艺中，首先需要准备好合适的焊接设备和材料。
常用的堆焊设备包括氩弧焊、电弧焊、激光焊等。
选择合适的焊接设备取决于工件的材料和尺寸，以及所需的堆焊层厚度和质量要求。
堆焊材料一般为STL合金粉末或线材，选择合适的材料取决于工件的材料和所需的性能。
在进行STL合金的堆焊工艺时，首先需要对工件进行预处理。
预处理包括清洁、打磨和预热等步骤，以确保焊接区域的清洁和表面粗糙度，提高焊接质量。
清洁工作可以使用溶剂或机械方法，如喷砂或打磨，去除工件表面的油污和氧化物。
预热可以提高焊接区域的温度，减少焊接时的热应力和变形。
然后，将STL合金粉末或线材输送到焊接区域。
对于粉末堆焊工艺，粉末可以通过喷粉、喷射或喷雾等方法输送到焊接区域。
对于线材堆焊工艺，线材可以通过电弧或激光焊接设备的喂丝装置输送到焊接区域。
焊接过程中，焊接设备会提供适当的电流和电压，将STL 合金材料熔化并与工件表面融合。
在焊接过程中，需要控制焊接参数，如焊接电流、电压、焊接速度和焊接角度等。
这些参数的选择取决于STL合金材料的特性和堆焊层的质量要求。
焊接参数的选择要考虑到合金材料的熔点、热导率和热膨胀系数等因素，以确保焊接过程的稳定性和堆焊层的质量。
焊接完成后，需要对堆焊层进行后处理。
后处理包括清洁、热处理和机械加工等步骤，以去除焊接过程中产生的氧化物和残余应力，并提高堆焊层的性能。
清洁可以使用溶剂或机械方法，如打磨或抛光，去除堆焊层表面的氧化物和杂质。
热处理可以通过加热和冷却的方式，改变堆焊层的组织结构和性能。
机械加工可以通过铣削、磨削和钻孔等方法，修整和加工堆焊层，使其达到所需的尺寸和形状。
总结起来，STL合金的堆焊工艺是一种常用的修复、改善和增强工件性能的方法。
堆焊方法
3.要保证堆焊层自身的高性能，要求尽可能
低的稀释率。
4.堆焊用于强化某些表面，因而希望焊层尽
可能平整均匀。这要求堆焊材料与基体应 有尽可能好的润湿性和尽可能好的流平性。
堆焊方法较其它表面处理方法的优点
（1）堆焊层与基体金属的结合为冶金结合，结合强 度高，抗冲击性能好。
（2）堆焊层金属的成分和性能调节方便，一般常用 的手工电弧焊堆焊条或药芯焊丝调节配方很方便， 可以设计出各种合金体系，以适应不同的工况条件。
当基体金属与堆焊金属的成分相差很大时，在焊缝金属熔
合线附近，会形成一个成分变化不定的区域，即扩散过渡 层。
熔合区内形成扩散过渡层 ,在钢中这种扩散运动能力最强
的是碳 。三 堆焊合Biblioteka 的类型及性能堆焊合金的类型
1.低碳低合金钢: 性能特点是含碳量小于0.3﹪，合金元素 总量少于5﹪，Mn、Cr、Si为主，冲击韧性好，易于机械加 工，用于金属间磨损的零件，如轴类、齿轮等。
2. 中碳低合金钢：性能特点是含碳量0.3﹪～0.6﹪，合金 元素总量少于5﹪，Cr、Mn、Mo、Si为主，抗压强度高，适 合于受中等冲击的磨损零件。
3. 高碳低合金钢：性能特点是含碳量0.7﹪～1.0﹪，合金 总量约5﹪，Mn、Cr、Si为主。硬度较高，用于不受冲击或 弱冲击的低应力磨料磨损零件，如推土机铲刃等。
一般说来,用手工电弧焊时，过渡层的平均厚度约为 0.4～0.6㎜,而用埋弧时,约为0.25～0.5㎜。
扩散过渡层
在堆焊过程中,固态基体金属和液态金属互相作用必定会
引起熔合区内某种程度的异扩散。异扩散速度的大小取决 于温度、接触时间、浓度梯度和原子的迁移率。异扩散形 成的扩散过渡层往往会损害焊层的性能。
堆焊的工艺
堆焊的工艺
堆焊是一种金属加工技术，通过在金属表面上添加额外的材料来增加其尺寸、修复缺陷或增加其特性。
以下是常见的堆焊工艺：
1. 预热：在进行堆焊前，通常需要对金属基底进行预热。
预热可以帮助减少热应力并提高金属的可塑性。
2. 清洁表面：在进行堆焊前，必须确保金属表面干净、不含油脂、脏物和氧化物等杂质。
3. 选择合适的焊材：堆焊时需要选择与基底金属相容性好的焊材。
焊材可以是金属线、粉末、药芯线等。
4. 焊接参数设定：根据堆焊的要求，设置适当的焊接电流、电压、焊接速度和焊接角度等参数。
5. 堆焊过程控制：使用焊接设备进行堆焊时，需要控制焊接头的位置、速度和力度，以确保堆焊材料均匀分布并粘附在基底上。
6. 后处理：堆焊完成后，需要进行后处理，如冷却、退火等，以消除焊接产生的应力和改善焊接接头的性能。
总之，堆焊是一种复杂的工艺，需要根据具体情况选择合适的工艺参数和材料，以确保堆焊后的金属具有所需的特性和强度。
堆焊的焊法与技巧
堆焊的焊法与技巧堆焊是一种用于连接两个金属部件的技术，它能够在金属零件之间形成强大的连接。
堆焊最常用在航空航天、运载火箭、电子产品、机床以及汽车制造和维修等行业，以实现表面接触和构件的连接。
焊接工艺要求高，焊工必须通过良好的熟练程度才能将零部件质量高效地连接在一起。
堆焊是一种分享焊，它通过堆焊机高温熔化堆焊材料，然后将堆焊材料填充到两个金属部件之间的空隙中，加强部件之间的连接。
这种连接具有高强度和耐磨性，可以较少地影响结构性能。
堆焊有两种类型，分别是机械堆焊和电子堆焊，它们的主要区别在于使用的材料的液压和温度模式不同。
堆焊需要调整变化的参数才能获得更好的连接强度，且有若干堆焊技巧以及操作要点可供参考。
根据不同的堆焊材料类型，可以确定合适的堆焊方式以达到最佳连接强度。
如果要选择最佳的堆焊方法，应考虑堆焊材料的熔点、溶解度以及堆焊后形状等因素。
一般来说，使用机械堆焊时，应先准备好两个型号一致的堆焊头，清洁零部件表面，平整两个部件的表面，口绝缘处理。
接着，监控好堆焊温度，控制混合比例，降低外界温度及湿度，并保证堆焊头的稳定性，最后，仔细检查连接的质量。
采用电子堆焊时，应先准备一个适当的电极，检查电极和连接线的使用情况，控制准确的熔接堆焊电流，找准堆焊温度，根据材料性质调节堆焊特性，最后，再次检查连接的质量。
堆焊是一项复杂的技术，它仅适用于金属材料的熔接，不能用于其他材料的连接。
堆焊的成功与否取决于合理的堆焊参数，正确的技术和专业的熔接技术，同时，还要考虑堆焊材料的特性。
堆焊的技术要求极高，对于每个堆焊项目，都应分析工作条件和材料性能，按照适当的方法进行堆焊，降低焊接失败的可能性。
此外，还应根据安全规范和行业标准，制定适当的安全措施，保障操作人员的安全。
以上是关于堆焊的焊法与技巧的介绍，堆焊是实现金属零件的有效连接的重要技术，它需要对焊接参数的准确控制，正确的技术手段，以及合理的安全措施，才能取得更好的效果。
耐磨焊条的堆焊方法
耐磨焊条的堆焊方法
耐磨堆焊方法是一种常用的修复和保护金属表面的方法。
耐磨焊条是一种专门用于耐磨修复的焊条，具有较高的硬度和耐磨性。
耐磨堆焊方法一般分为以下几个步骤：
1. 清洁表面：首先需要将金属表面清洁干净，去除任何杂质和污垢。
可以使用机械方法如打磨、刷洗以及溶剂清洗等。
2. 预热：对于一些大型和厚度较大的金属工件，可能需要进行预热以减少热应力。
预热温度根据具体的材料和厚度而有所不同。
3. 调节焊接电流和电压：根据焊接材料和要求，调节焊接电流和电压以确保焊接质量。
一般建议根据焊接材料生产商提供的焊接参数进行调整。
4. 焊接：将焊条按照一定的角度和速度在金属表面进行移动焊接，形成堆焊层。
焊接过程中要注意保持良好的焊接电弧稳定和焊条与金属表面的接触。
5. 冷却和后处理：焊接完成后，需要进行冷却和后处理。
可以使用水冷或者自然冷却的方法，避免过快冷却引起应力集中。
之后可以对焊接区域进行研磨、打磨和涂覆等处理，以进一步提高表面质量和耐磨性。
需要注意的是，耐磨堆焊方法的具体操作步骤可能因焊接材料、工艺要求和设备条件等而有所不同。
在进行耐磨堆焊前，建议仔细阅读焊接材料生产商提供的使用说明书，并遵循相关的安全操作规程。
硬质合金堆焊焊条的堆焊工艺
天津大桥焊材集团有限公司
硬质合金堆焊焊条的堆焊工艺
堆焊操作方法正确，堆焊层质量满意的标志是：待冷却后，堆焊层表面呈发亮的金黄色，堆焊层胎体合金与基体金属结合良好，合金颗粒排列紧密，且均匀、牢固的焊嵌在胎体金属里。
该焊条采用氧乙炔堆焊。
操作工艺如下：
(1)清理工件，使被焊工件表面露出金属光泽。
(2)取平焊位置进行堆焊，为此可使用适当的胎具为控制堆焊层厚度，可利用限厚块。
(3)用中性焰预热，焰心勿接触工件表面，距离以25mm为宜。
(4)堆焊硬质合金焊层。
用YD型焊条堆焊，使用中性焰(可稍偏碳化焰)焊咀均匀平稳的在工件表面上移动，火焰对着合金焊条加热(注意不可使焰心尖端接触合金颗粒)，使焊条中胎体合金熔化，随之硬质合金颗粒也一同落下。
在熔化的胎体金属凝固之前，要把颗粒安排好，可用左手拿着的合金焊条拔弄，或另一人手持一根打底焊条或石墨棒作拔棍，在一傍迅速拨弄颗粒，使之排列均匀整齐。
堆焊层厚度按设计要求控制。
(5)工件堆焊完后，放在不通风的地方，缓慢冷却，不可急冷，有条件可用石棉毡盖上。
(6)工件冷却到室温后，如果有需要，可把堆焊面磨到要求尺寸和形状。
(7)清理工件，去除所有飞溅，熔渣等。
堆焊工艺处理
刀口堆焊工艺说明一、堆焊基体材质：Cr12MoV二、焊条：THD322步骤及要求：步骤①焊条干燥（必要时烘干）②两层均选用 THD322(普焊一层)要求①将刀块加热至350℃，后保温1小时。
②取出刀块进行堆焊，堆焊过程中用手锤击焊层。
③焊缝应交叉。
④刀块在升温炉内自然冷却。
⑤堆焊留有加工或研配余量。
⑥不允许有气孔、缩松。
⑦堆焊体垂直于刃口的裂纹每100mm间控制在4条以内（渗透性裂纹不允许），平行于刃口的方向的裂纹不允许有。
⑧堆焊刃口硬度HRC58˙以上。
一、堆焊基体材质：7CrSiMnMoV ( 空冷钢)二、焊条：THJ506THD322步骤及要求：步骤①焊条干燥（必要时烘干）②第一层：选用 THj506(普焊一层)③第二层：选用THD322,(普焊一层)要求①基体清洁无潮、油渍，如有需用电气焊加温。
②堆焊过程中用手锤击焊层。
③焊缝应交叉。
④自然冷却，严禁水浇、风扇吹。
⑤堆焊留有加工或研配余量。
⑥不允许有气孔、缩松。
⑦堆焊体垂直于刃口的裂纹每100mm间控制在4条以内（渗透性裂纹不允许），平行于刃口的方向的裂纹不允许有。
⑧堆焊刃口硬度HRC58˙以上。
一、堆焊基体材质：HT300二、焊条：THJ308步骤及要求：步骤①焊条干燥（必要时烘干）②用THD308焊条要求①基体清洁无潮、油渍，如有需用电气焊加温。
②堆焊过程中用手锤击焊层。
③焊缝应交叉。
④自然冷却，严禁水浇、风扇吹。
⑤堆焊留有加工或研配余量。
⑥不允许有气孔、缩松。
⑦堆焊刃口硬度HRC52˙以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
堆焊工艺方法一
几乎任何一种焊接方法都可以用于堆焊，选择某种堆焊设备时需考虑的因素很多，但总的来讲，希望堆焊方法有较小的母材稀释率、较高的熔敷速率和优良的堆焊层性能。
1）氧-乙炔焰堆焊设备简单，稀释率低，成分较稳定，工件温度梯度小，不易出现裂纹。
但生产率低，工件吸热多，变形大，适于批量不大的中、小件面积堆焊。
2）手工电弧焊设备简单、操作灵活、可达性好。
但工件温度梯度大，易出现裂纹，且稀释率高，适于小批量和不规则工件堆焊及现场修复。
3）钨极氩弧焊可见度好，堆焊层形状容易控制，电弧稳定，飞溅小，堆焊层质量优良，手工钨极氩弧堆焊工件吸热小，变形小，但稀释率比氧-乙炔焰堆焊大。
自动钨极氩弧堆焊可获得质量更高，更稳定的堆焊层。
填充材料可以是实心丝、药芯丝，铸条或粉末材料。
但堆焊效率较低，适于堆焊小的和形状复杂的工件。
4）熔化极气体保护电弧堆焊可见度好，可半自动或全自动堆焊。
又可分CO2气体保护堆焊、氩气保护堆焊和自保护药芯焊丝堆焊。
其中氩气保护堆焊层质量最高。
工艺规范直接影响稀释率，短路过渡熔深较浅，稀释率可达5%；喷射过渡时稀释率则达40%，向熔池送入辅助填充金属（实心丝、药芯丝、金属颗粒）可减少熔深，稀释率可降至3%-5%，且提高熔敷速率。
自保护药芯焊丝堆焊，干伸长可加大，焊丝直径可较粗，有利于提高熔敷速率。
