101A系列鼓风干燥箱最高温度均匀300它适用与烘焙.

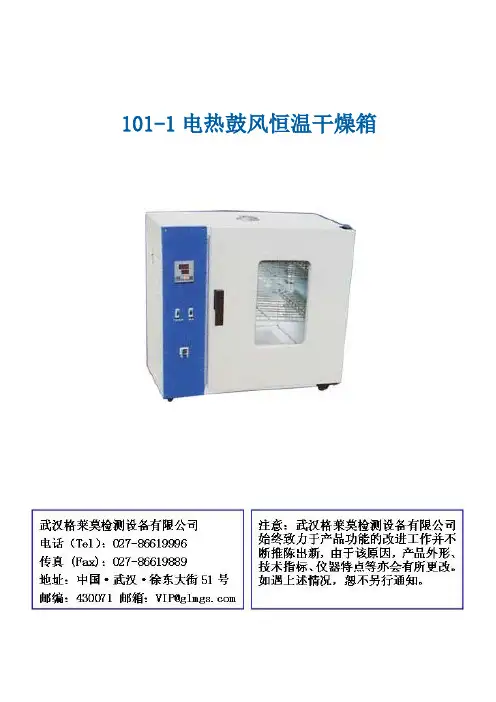

101-1电热鼓风恒温干燥箱

101-1电热鼓风恒温干燥箱目录一、用途 (2)二、主要技术指标和参数 (2)三、仪器结构 (2)四、仪器使用及注意事项 (3)五、仪器成套及技术文件 (3)本仪器为精密、低温制冷仪器，使用前请详阅说明书，谨慎操作！一、产品简介101-1电热鼓风恒温干燥箱适用于工矿企业、大专院校、医药卫生、科研单位等对物品进行烘焙、干燥、溶解等用。

箱体冷轧板冲压焊接、表面喷塑、外设观察窗、搁板高距可以调节。

控温仪表分为指针式、数字显示式、智能微电脑式，以适应用户不同需求。

二、技术指标★电源电压(V)：220★加热功率(W): 2000★温度范围(℃)：室温+5~300★温度精度(℃)：±1.0★温度波动度(℃)；±1.0★工作室尺寸(D×W×H (mm)：350×450×450★搁板负荷：15★外形尺寸 (L×W×H)：760×550×700★重量：60One, product introduction101-1electric blast drying oven is applicable to industrial and mining enterprises, universities, medical and health, scientific research units of baking, drying, dissolved with. Box cold rolled plate stamping welding, surface spray, peripheral observation window, high pitch can be adjusted. Temperature control instrument for pointer type, digital display, intelligent microcomputer type, in order to adapt to the different needs of users. Two, technical indicatorsIn the power supply voltage ( V ) : 220Of heating power ( W ):2000In the temperature range ( c ): room temperature + 5~ 300 The precision of temperature ( c): + 1Of temperature fluctuation ( c ) + 1;In the studio size ( D * W * H ( mm ) : 350x 450x 450 On the shelf loading (kg) : 15Of dimensions ( mm ) ( L * W * H ) : 760x 550x 700Of weight ( kg ) : 60。

鼓风干燥箱101-4A

鼓风干燥箱101-4A101A系列鼓风干燥箱俗称电热鼓风干燥箱，带鼓风装置、温度最高300℃，冷板内胆，外壳冷板喷漆，干燥箱温控系统由电炉丝，继电接触器，传感器及数显温控仪组成，是第一代干燥设备中最常见的干燥箱，经济实惠。

适合于工厂及现场实验室，用于烘干、加热之用。

一、产品技术参数1.1 温度控制系统：50~300℃1.2 波动度：≤±3%1.3 显示精度：1℃1.4 工作室尺寸：800*800*1000MM1.5 外形近似尺寸：1000*1210*1380MM1.6 加热功率：9000W1.7 电源：380V 50HZ1.8 搁板配置：2块1.9 带木箱包装毛重约：290KG1.10 包装尺寸约：1120*1300*1390MM（深*宽*高）二、温度控制系统及加热系统2.1 电炉丝、继电接触器、传感器及数显温控仪组成三、箱体结构及用料3.1 外箱体材料：外箱体采用冷板，钣金制作成形喷漆，灰色或绿色，门上设置圆形观察窗3.2 工作室材料：外用冷板涂漆，固定式搁架，二块网状搁板四周铁皮压包3.3 内部结构：箱体底部设有加热层，电热丝发热，鼓风电机吹散鼓风3.4 保温材料：硅酸棉在箱体前后左右上下夹层填充隔热3.5 密封材料：箱门与工作室采用耐高温橡胶密封条，以确保工作室密封，箱门碰撞式带锁扣手柄。

箱体顶部设有一个可调节安全通风孔。

3.6 接线柱：发热元件接线柱位于箱体后下方位置3.7 控制器：位于箱体左侧，内置控制系统，补偿导线连接传感器3.8 加热元件：电热丝3.9 标准包装：木箱四、加热系统4.1 电阻丝为发热元件的八格高铝板加热器，位于箱内底部，传感器响应控制系统4.2 电阻丝为发热元件的八格高铝板加热器加热输出有数显温控仪控制五、配备的技术资料及附件5.1 操作说明书5.2 产品保修卡5.3 合格证六、售后服务6.1 负责对用户进行远程技术指导6.2 及时提供设备的备件、配件6.3 提供设备使用过程中的技术咨询和支持6.4 接到客户故障通知8个工作时内立即响应七、主要元器件数显控制仪表继电接触器鼓风电机传感器电加热丝发热器。

技能认证化验工考试(习题卷128)

技能认证化验工考试(习题卷128)第1部分：单项选择题，共53题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]片状珠光体的金相形态是体素体和渗碳体交替排列成(___)组织。

A)层网状B)层片状C)层块状答案:B解析:2.[单选题]测定煤焦油甲苯不溶物时，抽提时间(___)。

A)1hB)1.5hC)2h答案:C解析:3.[单选题]黏度计的水值是指在20℃下，200mL(___)从黏度计流出的时间。

A)纯水B)乙醇C)甲苯答案:A解析:4.[单选题]噪声对人体中枢神经系统的影响是(___)。

A)心跳加快B)血管痉挛C)头脑皮层兴奋，抑制平衡失调答案:C解析:5.[单选题]色谱柱老化的的温度应高于（）低于（）。

A)操作时的柱温、操作时的柱温B)固定液的最高使用温度、固定液的最高使用温度C)操作时的柱温、固定液的最高使用温度D)固定液的最高使用温度、操作时的柱温答案:C解析:6.[单选题]通常情况下，对于钢板试样应在宽度(___)处切取拉伸、弯曲试样。

A)1/2B)1/3C)1/4D)1/57.[单选题]测定煤挥发分时，规定称样量为近（）克。

A)1B)2C)3D)4答案:A解析:8.[单选题]使用FID气相色谱仪测甲烷时，但进样后出负峰，可能是（）的原因造成。

A)流动相中甲烷比样品中甲烷含量高B)流动相中含除甲烷外的其他杂质C)进样器被污染D)柱温太低答案:A解析:9.[单选题]行业道德是人们在一定的行业范围内从事(___)所必须遵守的行为规范的总和。

A)社会活动B)特定活动C)职业活动D)服务活动答案:C解析:10.[单选题]二苯碳酰二肼分光光度法测定水中铬所用的试剂主要有铬标准溶液，（），硫酸，磷酸溶液A)稳定剂B)显色剂C)沉淀剂D)缓冲剂答案:B解析:11.[单选题]关于电子天平，说法有误的是(___)。

A)使用寿命长B)灵敏度低C)性能稳定D)操作方便答案:B解析:12.[单选题]下列关于表面张力的叙述中不正确的是A)由于内层液体移向表面是需要做表面功而产生表面张力B)表面张力的大小与物质组成有关C)表面张力的大小与液体性质有关D)表面张力的大小与液体内部所受的压力有关，与液体外部所受的压力无关答案:D解析:C)液固萃取D)吸附分离答案:A解析:14.[单选题]使用火焰原子吸收分光光度计做试样测定时，发现指示试器（表头、数字或记录器）突然波动，可能的原因是()。

101-0电热鼓风恒温干燥箱

101-0电热鼓风恒温干燥箱使用说明书101-0电热鼓风恒温干燥箱一、产品简介101-0电热鼓风恒温干燥箱适用于工矿企业、大专院校、医药卫生、科研单位等对物品进行烘焙、干燥、溶解等用。

箱体冷轧板冲压焊接、表面喷塑、外设观察窗、搁板高距可以调节。

控温仪表分为指针式、数字显示式、智能微电脑式，以适应用户不同需求。

二、技术指标★电源电压(V)：220★加热功率(W) 1600★温度范围(℃)：室温+5~300★温度精度(℃)：±1.0★温度波动度(℃)；±1.0★工作室尺寸(D×W×H (mm)：350×350×350★搁板负荷：15★外形尺寸 (L×W×H)：670×550×600★重量：50一、用途101系列电热鼓风干燥箱电热鼓风干燥箱供化验室和科学研究等单位做烘焙、熔腊、灭菌之用。

二、结构特点是采用对流通风式结构，冷空气自底部风孔进入，热空气自顶部风顶逸出。

冷空气经底部加热器加热后，一面直接经地板小孔进入室内，一面经内室左侧花板孔进入内室，由于电动鼓风机促使室内热空气机械对流，使室内温度均匀性较非鼓风式干燥箱更为均匀。

本干燥箱箱体由钢板制成，表面涂漆，绝热层充填物充足，保温性能好、外部装饰零件均镀烙。

干燥箱装有双道门，便于观察物体试验情况电器零件装于箱体左侧空间内，便于检修，运行可靠、加热器分四组，（101-4、101-5为二组）使用选温开关，可根据加热速度及使用温度合理选用档次，切温冲小。

三、主要技术指标1、使用温度:60-3002、温度波动:≤±1℃3、温度均匀性允差:不大于最高温度的±2.5%4、工作电源，交流220V±22V 50±1HZ，，101-4、101-5为三组四线交流220V，50HZ5、噪声: ≤60Db四、使用方法1、当物品防金箱内后，将玻璃门与外们关上，并将箱顶上的风顶活门适当旋开。

101A系列鼓风干燥箱最高温度均匀300它适用与烘焙

一．用途：101A系列鼓风干燥箱最高温度均匀300℃。

它适用与烘焙，干燥箱热处理或其他加热用。

也是实验室常备仪器。

干燥箱之工作温度可由室温+5℃起至最高温度止，在此范围内可任意选定工作温度，选定后可借箱内自动控制系统使温度恒温。

101A系列鼓风干燥箱装有电动鼓风机，促使室内热空气机械对流，使室内温度更为均匀。

本干燥箱结构精密，控温灵敏准确，操作简单，工矿及大专院校科研单位等均可采用。

101A系列是新一代产品，采用了最新颖的数字显示仪表进行测温，控温灵活，准确，清晰直观。

二．结构干燥箱由薄钢板构成，工作室与箱体外壳间以玻璃纤维作保温层材料。

箱门中间有一玻璃窗，以供观察工作室内之情况。

开启箱顶排气阀可使工作室温之冷热空气得以对流交换，温度控制用热胀式控制器或数字显示仪表自动恒温调节。

全部电器操作设备均装于箱侧控制层内。

控制层内有侧门可以卸下，以备检查或修理线路时用。

电热器装于箱体内工作室下，共分二组，即“加热1”“加热2”，并有指示灯指示加热工作，灯亮表示电热器工作，灯灭表示加热停止。

三．使用和注意事项1．接上电源后，即可开启2组加热开关，再将控制仪表的按键设置你所需要的温度即可。

指示灯亮，同时可开启鼓风机开关，使鼓风机工作。

2．当温度升到所需的温度时，指示灯灭。

刚开始恒温时可能会出现温度继续上升，此乃余热影响，此现象约半小时左右会趋于稳定。

在恒温过程中，借助箱内控温器自动控温，不用人工管理。

3．恒温时可关闭一组加热开关，只留一组电热器工作，以免功率过大，影响恒温的灵敏度。

4．该箱应放在室内水平处。

5．应在供电线路中安装铁壳的闸刀开关一只，供此箱专用，并将外壳接地。

6．通电前请检查本箱的电器性能，并应注意是否有断路或漏电现象。

7．待一切准备就绪，可放入试品，关上箱门同时旋开顶部的排气阀，此时即可接上电源开始工作。

8．不可任意卸下侧门，扰乱或改变线路，唯当该箱发生故障时可卸下侧门，按线路逐一检查。

如有重大故障时，可与本厂联系。

101-1A型电热鼓风干燥箱操作标准规程

101-1A型电热鼓风干燥箱操作标准规程
1 目的为确保实验室分析人员的安全操作，特制定本操作规程。

2 适用范围本规程适用于实验室分析人员的安全技术操作。

3 内容
3.1工作程序
3.1.1打开烘箱电源，开启烘箱加热开关（根据需要设置，左边第一只开关既是电源开关也是加热开关，加热功率为3000瓦，中间开关同时也开启总加热功率将达到4000瓦，平时此开关禁止开启）。

3.1.2根据加热需要，按设置键（SET），温度光标闪烁，调整向上向下按钮设定所需加热温度，当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。

3.1.3若烘箱加热过程中实际温度与设定温度偏差超过2℃，应按设置键5秒进行参数修正，若偏高5℃，应按下降键输入-5，反之输入+5进行修正。

3.1.4若干燥物品将需干燥物品放置于耐高温容器内，放入烘箱，关好箱门。

3.1.5若干燥失重法检测样品按照相关操作规程或是法规方法执行。

3.1.6操作结束后及时关闭烘箱电源。

3.2 烘箱使用注意事项
3.2.1使用或维修前应仔细阅读本规定,必须严格执行本规定的要求.
3.2.2烘箱应安放在室内干燥及水平处,不必使用其它固定装置.
3.2.3确认烘箱四周有足够的空间,安装于振动小,温度变化不大的环境中.
3.2.4烘箱必须放置于干燥通风无腐蚀性气体的地方。

3.2.5烘箱必须保持接地良好。

3.2.6烘箱内外严禁放置易挥发，易燃易爆物品。

3.2.7烘箱及加热物品严禁直接用手碰触，以防烫伤。

3.2.8干燥失重法检测样品时烘箱内除样品外禁止放入其他待干燥物品。

3.2.9烘箱应定期检查及保养。

鼓风干燥箱使用说明书

鼓风干燥箱使用说明书一、用途电热鼓风干燥箱适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。

三、电热鼓风干燥箱结构及工作原理电热鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。

工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。

工作室的内部放有试品搁板，用来放置各种试验物品。

工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。

门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。

电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。

为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。

2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

该温控系统属P.I.D智能控温，性能可靠、使用方便。

3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。

该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

该温控系统属P.I.D智能控温，性能可靠、使用方便。

并可根据实验需要进行编程。

智能型温度调节仪均有超温保护功能。

在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。

四、电热鼓风干燥箱设备的安装及使用1.设备使用前应将电热恒温鼓风干燥箱放在平整的工作台上,先进行外观的检查:设备外观无破损,仪表外观完好,设备绝缘良好,电源插头完好,电源开关按动灵活。

101A-3型恒温干燥箱操作规程

101A-3型恒温干燥箱操作规程
适用测读范围：常温~300摄氏度
目的：有效控制仪器，确保数据的准确性、有效性
编制依据：出厂证明文件
内容：
1、检查温控箱，电器性能是否正常，并注意是否有电路短
路及漏电现象，若确定无异常即可放入试样，关好箱门
2、接通电源，开启加热开关，再将温控器旋钮由“0”处调
至所需温度，此时温控箱开始升温
3、若试样需要即可开启鼓风机开关
4、在干燥箱工作时，欲观察干燥箱工作情况，可开启外
门，借玻璃门观察，但箱内玻璃门不开为宜，以免影响恒温效果
5、试样干燥至预定效果后关闭电源开关
6、待试样冷却后打开箱门取出试样
7、打扫箱内污垢，以便下次再用
场项目部。

电热鼓风干燥箱技术参数

电热鼓风干燥箱技术参数电热鼓风干燥箱技术参数电热鼓风干燥箱技术参数电热鼓风(ɡǔ fēnɡ)干燥箱技术参数电热鼓风干燥箱规格101电热鼓风干燥箱电热恒温鼓风干燥箱电热鼓风烘箱(hōngxiāng) 真空干燥箱干燥箱101A电热鼓风干燥箱用途：本仪器是厂矿，试验室科研单位用于烘干各种材料的必备仪器，前门带观察孔，内胆采用不锈钢焊接而成，温度数显自控，直观等优点(yōudiǎn)。

沧州路仪咨询电话技术指标：1、温控范围：50-300℃2、温控精度：±1℃3、加热器两组（瓦数根据箱子大小而定）4、工作电压：220V 380V5、箱内尺寸：350*350*450(101-!)(45型) 450*550*550(101-2)(55型) 550*600*750(101-3)(75型) 800*800*1000(101-4)(800一米)101系列电热恒温鼓风干燥箱一、用途和性能101系列电热恒温鼓风机干燥箱，最高温度200°C，250°C300°C三种规格，主要用于物品的烘焙，干燥，热处理和热加工、农业生产，科学研究，医疗卫生单位，实验实均可使用，但不适用挥发性物品，以免引起爆炸，温度控制系统采用TEF系列指针式温度控制仪，笨仪器具有调节方便，控温性能可靠等优点。

箱内装有电动鼓风，促进箱内热空气机械对流，使之达到温度均匀，精密度高的效果。

二、基本结构和工作原理电热恒温干燥箱内用薄钢板制成，工作室内有试品隔板，工作室与箱体外壳之间有保温层，用高温硅酸铝保温材料，箱内装有玻璃观察箱，可以从外部直接观察工作室内的情况。

工作室的相抵设有进风孔，冷空气从箱底流进，有箱顶排气孔排出，电热丝分两组装在工作室下部，可以选择使用。

三、控温部分请按TDA系列温度控制仪说明操作四、使用方法:1、通电前，先检查干燥箱的电器性能，并应注意是否有断路或漏电现象。

101-1A型电热鼓风干燥箱操作规程

101-1A型电热鼓风干燥箱操作规程
101-1A型电热鼓风干燥箱操作规程
1). 将需要干燥的物品放入干燥箱内，关好箱门。

2). 将电源开关拨至“开”的位置，此时仪表出现数字显示，设备进入工作状态。

3). 当所需加热温度与设定温度相同时，不须重新设定温度。

4). 当所需加热温度与设定温度不一致时，须重新通过控制面板上的温度控
制器设定温度。

5). 当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。

6). 干燥结束后，关闭电源，待箱内温度接近环境温度后，打开箱门，取出样品。

7). 注意事项：
①干燥箱内不得放入易燃易爆物品进行干燥。

②箱内物品放置切勿过挤，必须留出空间，以利于热空气循环。

③干燥箱工作时，必须将风机开关打开，使其运转，否则箱内温度和测量
温度误差很大，还会因此项操作引起电机或传感器烧坏。

起草人：丁莉审核人：薛博批准人：姚勇。

101-2电热鼓风恒温干燥箱.

101-2电热鼓风恒温干燥箱使用说明书101-2电热鼓风恒温干燥箱一、产品简介101-2电热鼓风恒温干燥箱适用于工矿企业、大专院校、医药卫生、科研单位等对物品进行烘焙、干燥、溶解等用。

箱体冷轧板冲压焊接、表面喷塑、外设观察窗、搁板高距可以调节。

控温仪表分为指针式、数字显示式、智能微电脑式，以适应用户不同需求。

二、技术指标★电源电压(V)：220★加热功率(W): 2600★温度范围(℃)：室温+5~300★温度精度(℃)：±1.0★温度波动度(℃)；±1.0★工作室尺寸(D×W×H (mm)：450×550×550★搁板负荷：15★外形尺寸 (L×W×H)：870×650×800★重量：75一、用途101系列电热鼓风干燥箱电热鼓风干燥箱供化验室和科学研究等单位做烘焙、熔腊、灭菌之用。

二、结构特点是采用对流通风式结构，冷空气自底部风孔进入，热空气自顶部风顶逸出。

冷空气经底部加热器加热后，一面直接经地板小孔进入室内，一面经内室左侧花板孔进入内室，由于电动鼓风机促使室内热空气机械对流，使室内温度均匀性较非鼓风式干燥箱更为均匀。

本干燥箱箱体由钢板制成，表面涂漆，绝热层充填物充足，保温性能好、外部装饰零件均镀烙。

干燥箱装有双道门，便于观察物体试验情况电器零件装于箱体左侧空间内，便于检修，运行可靠、加热器分四组，（101-4、101-5为二组）使用选温开关，可根据加热速度及使用温度合理选用档次，切温冲小。

三、主要技术指标1、使用温度:60-3002、温度波动:≤±1℃3、温度均匀性允差:不大于最高温度的±2.5%4、工作电源，交流220V±22V 50±1HZ，，101-4、101-5为三组四线交流220V，50HZ5、噪声: ≤60Db四、使用方法1、当物品防金箱内后，将玻璃门与外们关上，并将箱顶上的风顶活门适当旋开。

三稿101A系列说明书

为不断改进产品，上海实验仪器厂有限公司保留更新或修改本说明书中信息的权利。本产品执行 JB/T5520《干燥箱技术条件》国家行业标准。
编制：
校对
目录
标准化
1 用途及简介
2 设备正常工作的（环境）条件
3 主要技术指标
4 结构简介
5 电气控制原理简介
6 操作前的准备
7 操作方法
8
有关超温保护器的特别说明
1 11 Q
1 12 1DR
1 13 2DR
1 14 3DR
工作室底部不能放置试品。
图五注意事项
务请先熟悉仪表的操作方法后再对仪表进行操作。
在应用工作时间设
初次或搁置很久的设备在
定功能时，仪表显示温度正式运行前，请先空载开机一
第一次达到设定温度时，段时间（建议 8 小时以上。期
计时才自动开始。
间开停机 2～3 次）。
使用本设备须有专人负责。使用完毕应切断其外来电源。
1 13 Rt
1
名称规格
电动机电容控温仪电热丝电热丝传感器
2.0kW 1.3kW Pt100
数量
1 1 1 1 3 1
序号
代号
1 QA
2 TA
3 JT
4 ZD
5 DL6CFra bibliotek7M8K
名称规格
按钮绿色按钮红色超温保护器指示灯电铃电容电动机开关
数量
序号
代号
1 9 2C
1 10 1C
数显温度控制仪、报警指示灯、电源开关按钮及鼓风开关，其内安装电气控制用主控板等电气控制
设施。工作室底部下面装有电加热器、鼓风电机和叶轮。箱体顶部装有可调节的排气阀。

ST07-03-003-00 101-2恒温鼓风干燥箱确认方案与报告

检验仪器确认方案仪器名称: 电热恒温干燥箱仪器型号:101-2仪器编号:Z-004确认方案1引言1.1概述101-2电热恒温干燥箱为北京科伟永兴仪器有限公司生产。

主要用于温度300℃以内对物品进行烘焙、干燥，热处理及其它加热用。

为了确保使用该仪器检测数据真实可靠，也为了确认该仪器的各项指标能达到该仪器所设计的性能指标，计划对该仪器进行必要的确认。

1.2目的确认101-2电热恒温干燥箱能满足公司产品检验的需求及符合GMP要求。

1.3确认依据《药品生产质量管理规范2010版》、《中国药典2015版》2职责2.1验证领导小组2.1.1负责确认方案的审核、批准。

2.1.2 负责验证的协调工作，以保证确认方案的顺利实施。

2.1.3 负责确认数据及结果的审核。

2.1.4 负责确认报告的审核、批准。

2.1.5 负责确认证书的批准和颁发。

2.2验证工作小组2.2.1工程设备部2.2.1.1负责设备开箱检查与技术资料的收集。

2.2.1.2负责安装确认及仪器安装环境的检查。

2.2.2质量管理部2.2.2.1负责起草仪器操作规程，参与仪器安装及运行确认。

2.2.2.2负责确认方案的起草、修订及培训工作。

2.2.2.3负责起草、整理确认报告，报验证领导小组。

2.2.3计量部门负责仪器的性能确认。

3确认内容3.1安装确认3.1.1资料和外观3.1.1.1检查仪器包装是否完好，仪器各部件与装箱单是否一致，技术资料是否齐全。

3.1.1.2检查各部件是否完好，外观是否整洁、无污迹，内外表面是否光亮、平整、无擦痕。

3.1.1.3检查安装的环境是否符合要求。

3.1.1.4检查设备摆放是否平稳，有无足够的空间，是否方便操作。

3.1.2公用介质的连接检查电源连接是否符合设计要求。

3.2运行确认3.2.1检查电源连接插头是否方便合适的插入插座。

3.2.2打开电源开关，检查开关活动是否正常。

3.2.3检查各功能键是否正常。

3.3性能确认检查电热恒温鼓风干燥箱内的不同位置温度分布均匀性，调查箱内是否存在热点或冷点。

电热鼓风干燥箱说明书

单相电容运转电极电热丝接触器船型开关名称
D02-22-40W
9KW B9 型 220V 20×15 带灯规格
3
七、电器原理图
1-RD C RC KW 代号
电热丝电容器熔断器控温器名称
1.3~4KW
PT 热电阻
CE-2HF-400V C 接触器
RC-15RC-300 D 单相电容电机
用方法.
七、注意事项
1、应装设专用供电设施并将该设备良好接地. 2、定期检查风机及电器元件是否有松动现象如松动要及时紧固. 3、本设备为非防爆型干燥箱,请勿作易燃易爆物品的试验以免发生事故. 4、用户在按规程操作时,因本产品质量发生故障,本厂负责保修半年.
八、随机附件
1、产品说明书一份.
2、产品合格证一份.
名称
规格
代号
101-0~101-3 型电器原理图
注: 此原理图用于双向可控硅无触点开关
电阻电容器单相电机船型开关
名称
100Ω CE~2VF-400V D02-400W 20×1.5 带灯
规格
5
上海蓝凯仪器仪表有限公司
地址:上海市康健路 9 号
邮编:200235
电话:021-64840700 64364658 传真:021-64364658
五、温度控制方式Fra bibliotek1、无显示控温仪表,电器主回路装有接触器对于干燥箱温度进行自动位式控制<配一个水银温度计示显温度>
2、指针式电子调节控温仪表,电器主回路装有接触器对干燥箱温度进行自动位式控制温度自动显示.
3、数字显示控温仪表,电器主回路装有接触器或可控硅无触点开关对于干燥箱温度进行自动位式控制或连续 PID 精密控制,箱内温度自动显示.

101系列数显鼓风干燥箱

101系列数显鼓风干燥箱一、简介101系列电热鼓风干燥箱具有设计优良、造型新颖、操作方便、控温精确、容易维护等特点。

适用于对物品的干燥、烘焙、熔腊、灭菌等；适用于工矿企业、科研院所、大专院校、医药卫生等单位。

二、工作原理工作室内空气经电加热器加热后，经风机强制循环，在工作区与被加热物品进行均匀的热量交换，以达到烘烤或干燥的目的。

三、产品型号说明101A B101--鼓风干燥箱A-----数字仪表控温B-----不锈钢板内胆四、主要技术参数型号101－1A101－2A101－3A 项目额定功率 1.6 3.34电源电压220220220最高工作温度（℃）300300300温度范围（℃）50-30050-30050-300温度波动度（℃）±1±1±1工作室尺寸：深350450500宽450550600高450550750外形尺寸：深500600650宽810910960高8139131113重量110150190五、使用条件1、额定电压：220V±10%2、额定频率：50Hz±1Hz3、环境温度：5－40℃4、相对湿度：不大于85%六、结构特点1、外壳用优质冷轧钢板制作，表面经静电喷涂工艺处理，造型新颖、美观大方；2、内胆采用不锈钢板或冷轧板经防腐处理、加工成型；3、箱门中间装有玻璃观察窗，可随时观察工作室内被加热物品的情况；4、箱门口镶嵌耐高温胶条，密封性好，防止热量流失；5、电器控制系统采用进口元器件组装，品质优良、性能可靠；6、数字显示工作室的温度，观察容易、读取方便；7、具有精确的温控器及白金传感器作为本设备的测温控温系统，测量误差小，控温精度高。

8、工作室上侧设置排风阀，工作过程中可随时将被加热器释放的潮气排出箱外。

101-2ab型电热鼓风干燥箱技术参数

101-2ab型电热鼓风干燥箱技术参数一、外观参数1. 外观尺寸：800mm×1000mm×1800mm2. 内腔尺寸：500mm×600mm×1000mm3. 外壳材质：采用优质冷轧钢板喷塑处理4. 颜色：灰色5. 门：双层钢化玻璃门，观察内部情况清晰6. 控制面板：采用触摸屏及按钮控制，操作便捷7. 脚轮：四角装有脚轮，方便移动和固定二、技术参数1. 温度范围：室温＋10℃~250℃2. 温度波动度：±1.0℃3. 温度均匀度：±2.04. 定时范围：0~9999分钟5. 加热时间：室温启动后，30分钟内可升至设定温度6. 加热方式：电加热7. 风速调节范围：0~5m/s8. 电源电压：AC380V9. 电源频率：50Hz10. 功率：6kW11. 环境温度：5℃~40℃12. 相对湿度：≤85三、控制系统1. 温度控制：采用数字PID温度控制器，精度高2. 显示方式：LED数显屏，清晰直观3. 安全保护：具有超温保护、漏电保护等功能4. 温度传感器：PT100铂电阻温度传感器5. 加热元件：镍铬合金丝电加热器6. 风扇：采用低噪音风机，风速可调四、安全性能1. 配备有过载、短路、漏电等保护装置，确保使用安全2. 内腔采用耐高温不锈钢材质，耐腐蚀、易清洁3. 采用全封闭式结构，确保使用过程中不会外泄有害气体五、其他特点1. 门封采用硅橡胶密封条，确保内部环境密闭2. 内腔照明：配备内腔灯，观察样品状态清晰3. 风道设计合理，确保内部温度均匀4. 内部可调节层板，方便样品摆放101-2ab型电热鼓风干燥箱是一款广泛应用于科研实验室、医药制药、食品加工等领域的高温干燥设备。

其良好的技术参数和安全性能使其成为实验室中不可或缺的重要设备之一。

希望本篇文章可以帮助大家更全面地了解该型号干燥箱的技术参数及特点。

101-2ab型电热鼓风干燥箱是一种先进的高温干燥设备，其技术参数和安全性能优越，使其在科研实验室、医药制药、食品加工等领域得到了广泛的应用。

101A型数显电热鼓风干燥箱标准操作规程

GMP工作标准
目的：规范101A型数显电热鼓风干燥箱的操作使用。

范围: 101A型数显电热鼓风干燥箱。

责任：化验人员负责执行，化验室主管负责监督实施。

内容：
1 技术参数：电源：220V，电热功率：2KW，鼓风电机：30W，温度范围：50-300℃，灵敏度：±1℃。

2 操作方法
2.1 接通电源开启电源开关红灯即亮，然后调节数字显示表，调到需要的温度刻度上，此灯由红灯转为绿灯，表示开始升温，当温度升到需要温度时，数字显示控温仪自动控温，并能自动恒温。

2.2 在一般情况下，不使用加热开关，如需要使用较高温度，要求时间快，可开加热开关。

2.3 开启鼓风开关，使箱内空气对流，减少箱内温差。

2.4 物品放在箱内干燥时，不宜过挤，经利于冷热空气对流不受阻塞，保持箱内温度均匀。

2.5 使用时将顶部气阀适当旋开，使潮湿空气外逸。

2.6 干燥完毕，关上加热开关，关闭电源，关闭通气孔。

3 注意事项
3.1 箱体必须有效接地，确保安全，通电时忌用手触及箱左侧电器线路，勿用湿布揩抹，更不能用水冲洗。

3.2 打开大门观察试物时，不能将水点溅在玻璃门上，以防玻璃受冷骤而爆裂。

3.3 易燃物品不易放入箱内作高温烘焙试验，以防燃烧，特别气性物品更应防止因超
101A型数显电热鼓风干燥箱标准操作规程 SOP-QC-2019-01
温而引起爆炸。

3.4 箱内外温差太大时不能骤然打开门，否则易使玻璃器皿爆裂。

101系列电热鼓风干燥箱

101系列电热鼓风干燥箱一、用途本仪器可供工厂、矿山、科学研究单位、用于烘焙、干燥、热处理等二、结构概述本仪器箱体由角钢、钢板构成。

外壳与工作室之间填充玻璃纤维做保温材料、电热器在工作室下风道冷热空气通道由离心风相强迫对流，工作室温度均匀，浑浊气体从箱顶通孔排出。

本箱电热器、电机、电子控制等能连续工作。

三、技术参数温度范围：工作室温+10℃～300℃长温时间：<100分钟电机功率：40W 温度波动：±l℃四、使用说明1．用户需要按装采用刀闸、或空气开关，在安装前，请检查电源元器件是否有损坏现象，并检查箱体对地接线是否接好，安装电源线，红色导线接相线，白色箱导线接中性线，黑色或绿色导线接地或接零线。

2．开启“电源”开关，此时电压表指示电源电压值，请查看电源电压值是否正确。

3．温度设定：将温控调节仪或数显温控仪设定至您所需温度后，开启加热开关。

此时温控调节仪或数显温控仪绿色指示灯亮，表示加热器工作，开始升温，当温度达到设定所需温度时，温控调节仪或数显温控仪红色指示灯亮表示加热器不在工作了，并进入恒温阶段。

4．本箱加热器是由加热管为加热源，当加热器断电后，电热管本身余热，会使工作室继续加温，在短时间内比设定所需温度可能会高20℃左右。

(属正常使用范围)后温度自然下降，至所需温度，当处于恒温两小时后，上述现象消失。

5．“加热”为两组加热管，用户可按所需温度实际情况，选用一组或两组。

当进入恒温后，应将“加热2”关闭，用加热l保持恒温。

6．供电电压不得低于190V，也不得高于240V，否则接触器会出现工作异常。

五、使用须知定期检查风机和电器元件是否有松动和损坏现象，要及时更换紧固，该设备为非爆干燥箱，请勿作易爆品试验，以免发生事故。

六、装箱单1．产品说明书一份2．产品检验合格证一份3．篦子二块4．电源插头一个。

101-1电热鼓风恒温干燥箱

101-1电热鼓风恒温干燥箱使用说明书101-1电热鼓风恒温干燥箱一、产品简介101-1电热鼓风恒温干燥箱适用于工矿企业、大专院校、医药卫生、科研单位等对物品进行烘焙、干燥、溶解等用。

箱体冷轧板冲压焊接、表面喷塑、外设观察窗、搁板高距可以调节。

控温仪表分为指针式、数字显示式、智能微电脑式，以适应用户不同需求。

二、技术指标★电源电压(V)：220★加热功率(W): 2000★温度范围(℃)：室温+5~300★温度精度(℃)：±1.0★温度波动度(℃)；±1.0★工作室尺寸(D×W×H (mm)：350×450×450★搁板负荷：15★外形尺寸 (L×W×H)：760×550×700★重量：60一、用途101系列电热鼓风干燥箱电热鼓风干燥箱供化验室和科学研究等单位做烘焙、熔腊、灭菌之用。

二、结构特点是采用对流通风式结构，冷空气自底部风孔进入，热空气自顶部风顶逸出。

冷空气经底部加热器加热后，一面直接经地板小孔进入室内，一面经内室左侧花板孔进入内室，由于电动鼓风机促使室内热空气机械对流，使室内温度均匀性较非鼓风式干燥箱更为均匀。

本干燥箱箱体由钢板制成，表面涂漆，绝热层充填物充足，保温性能好、外部装饰零件均镀烙。

干燥箱装有双道门，便于观察物体试验情况电器零件装于箱体左侧空间内，便于检修，运行可靠、加热器分四组，（101-4、101-5为二组）使用选温开关，可根据加热速度及使用温度合理选用档次，切温冲小。

三、主要技术指标1、使用温度:60-3002、温度波动:≤±1℃3、温度均匀性允差:不大于最高温度的±2.5%4、工作电源，交流220V±22V 50±1HZ，，101-4、101-5为三组四线交流220V，50HZ5、噪声: ≤60Db四、使用方法1、当物品防金箱内后，将玻璃门与外们关上，并将箱顶上的风顶活门适当旋开。
