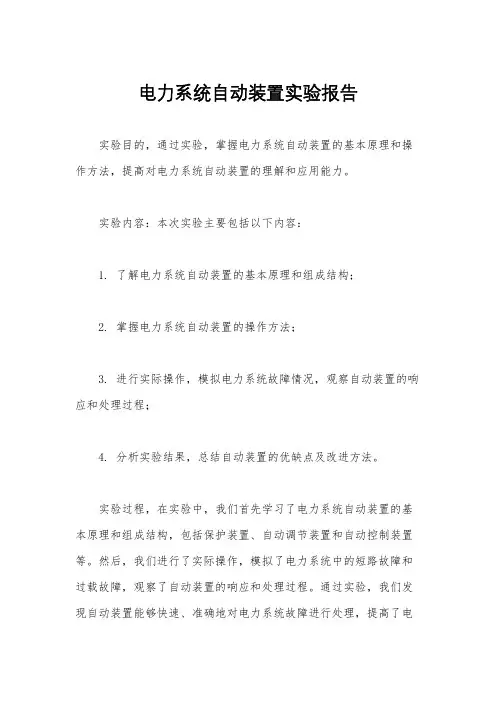

实验目的，通过实验，掌握电力系统自动装置的基本原理和操作方法，提高对电力系统自动装置的理解和应用能力。
实验内容：本次实验主要包括以下内容：
1. 了解电力系统自动装置的基本原理和组成结构；
2. 掌握电力系统自动装置的操作方法；
3. 进行实际操作，模拟电力系统故障情况，观察自动装置的响应和处理过程；
4. 分析实验结果，总结自动装置的优缺点及改进方法。
实验过程，在实验中，我们首先学习了电力系统自动装置的基本原理和组成结构，包括保护装置、自动调节装置和自动控制装置等。
然后，我们进行了实际操作，模拟了电力系统中的短路故障和过载故障，观察了自动装置的响应和处理过程。
通过实验，我们发现自动装置能够快速、准确地对电力系统故障进行处理，提高了电
力系统的安全性和稳定性。
实验结果，通过实验，我们深入了解了电力系统自动装置的工
作原理和操作方法，提高了对电力系统自动装置的理解和应用能力。
同时，我们也发现了一些自动装置的不足之处，例如在处理复杂故
障时可能存在误动作的问题，需要进一步改进和优化。
结论，电力系统自动装置在提高电力系统安全性和稳定性方面
发挥着重要作用，但也存在一些不足之处，需要不断改进和完善。
通过本次实验，我们对电力系统自动装置有了更深入的了解，也为
今后的实际应用提供了一定的参考和指导。
自查报告编写人，XXX 时间，XXXX年XX月XX日。
电力系统自动装置实验报告

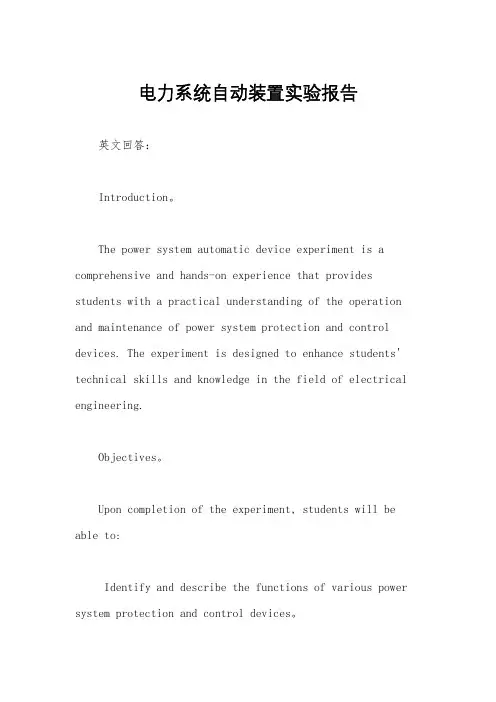

电力系统自动装置实验报告英文回答：Introduction。
The power system automatic device experiment is a comprehensive and hands-on experience that provides students with a practical understanding of the operation and maintenance of power system protection and control devices. The experiment is designed to enhance students' technical skills and knowledge in the field of electrical engineering.Objectives。
Upon completion of the experiment, students will be able to:Identify and describe the functions of various power system protection and control devices。
Configure and test protection and control devices using industry-standard software。
Analyze and interpret the results of protection and control device testing。
Troubleshoot and resolve common issues related to protection and control devices。
Materials。
The experiment requires the following materials:Power system simulator。
电力系统自动装置实验报告
电力系统自动装置原理实验报告班级：姓名：学号：指导老师：实验一发电机自动准同期装置实验一、实验目的1、加深理解同步发电机准同期并列原理，掌握准同期并列条件；2、掌握微机准同期控制装置及模拟式综合整步表的基本使用方法；3、熟悉同步发电机准同期并列过程；4、学会观察、分析有关实验波形。
二、实验基本原理（一）控制发电机运行的三个主要自动装置同步发电机从静止过渡到并网发电状态，一般要经历以下几个主要阶段：（1）起动机组，使机组转速从零上升到额定转速；（2）起励建压，使机端电压从残压升到额定电压；（3）合出口断路器，将同步发电机无扰地投入电力系统并列运行；（4）输出功率，将有功功率和无功功率输出增加到预定值。
上述过程的控制，至少涉及3个自动装置，即调速器、励磁调节器和准同期控制器。
它们分别用于调节机组转速/功率、控制同步发电机机端电压/无功功率和实现无扰动合闸并网。
（二）准同期并列的基本原理将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要满足以下四个条件：（1）发电机电压相序与系统电压相序相同；（2）发电机电压与并列点系统电压相等；（3）发电机的频率与系统的频率基本相等；（4）合闸瞬间发电机电压相位与系统电压相位相同。
具体的准同期并列的过程如下：先将待并发电机组先后升至额定转速和额定电压，然后通过调整待并机组的电压和转速，使电压幅值和频率条件满足，再根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，使出口断路器合上的时候相位差尽可能小。
这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。
自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。
准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压、均频控制脉冲。
当所有条件均满足时，在整定的越前时刻送出合闸脉冲。
